Конструкция и принцип действия трехфазных трансформаторов

Выбор схемы подключения обмоток трансформатора

При проектировании трансформаторных подстанций трансформатор следует выбирать не только по мощности, но и по схеме соединения обмоток. При выборе схемы подключения обмотки трудно ошибиться, но все же следует знать требования TNPA.

Я не так часто проектирую трансформаторные подстанции (ТП), потому что у нас не так много крупных проектов, как хотелось бы.

Раньше я не обращал особого внимания на схему соединения обмоток трансформатора: рисовал “дельта-звезда”, и никто даже не замечал ошибки, а если и замечал, то только на этапе покупки трансформатора. Не в каждом проекте, но в некоторых это может произойти.

Эта ошибка не имеет серьезных последствий, поскольку не все трансформаторы изготавливаются в компоновке “треугольник-звезда”, и производитель может заменить трансформатор на трансформатор нужной конструкции.

В нормативных документах я нашел следующие требования к выбору схемы соединения обмоток трансформатора:

ТКП 45-4.04-296-2014 (Электросиловое и осветительное оборудование промышленных предприятий):

6.2.1 … Для обеспечения надежности защиты от однофазных коротких замыканий в сетях до 1000 В с заземленной нейтралью рекомендуются трансформаторы со схемой соединения обмоток “звезда-зигзак” для мощностей до 250 кВА и со схемой соединения обмоток “треугольник-звезда” для мощностей 400 кВА и выше.

ТКП 385-2012 (02230) (Нормы проектирования наружных электрических сетей 0,4-10 кВ для сельского хозяйства):

9.6 Должны использоваться электрические сети 0,4-10 кВ:

– допускается применение закрытых трансформаторов (ТМГ), масляное и сухих трансформаторов (в КТПБ);

– трансформаторы со схемами соединения обмоток звезда-звезда с симметрирующим устройством – для мощности до 250 кВА, звезда-треугольник – для мощности 400 кВА и более, и звезда-ноль (без симметрирующего устройства) – для мощности трансформатора до 160 кВА и неравномерной нагрузки фаз.

НТП ЭПП-94 (Проектирование электроснабжения промышленных предприятий):

6.4.9 Трансформаторы цеха ТП мощностью 400 – 2500 кВА должны изготавливаться с соединением обмоток по схеме “звезда – звезда”, при этом ток нейтрального вывода должен быть равен 0,25 от номинального тока трансформатора или “треугольник – треугольник”, при этом ток нейтрального вывода должен быть равен 0,75 от номинального тока трансформатора. Ввиду надежности защиты от однофазных коротких замыканий в сетях до 1 кВ и возможности подключения несимметричных нагрузок предпочтение отдается трансформаторам со схемой соединения звезда-треугольник.

Как видно, соединение обмоток зависит от мощности трансформатора, и выбрать правильное соединение обмоток очень просто.

Коэффициент трансформации фаз трехфазного трансформатора определяется как отношение фазных напряжений при отсутствии нагрузки:

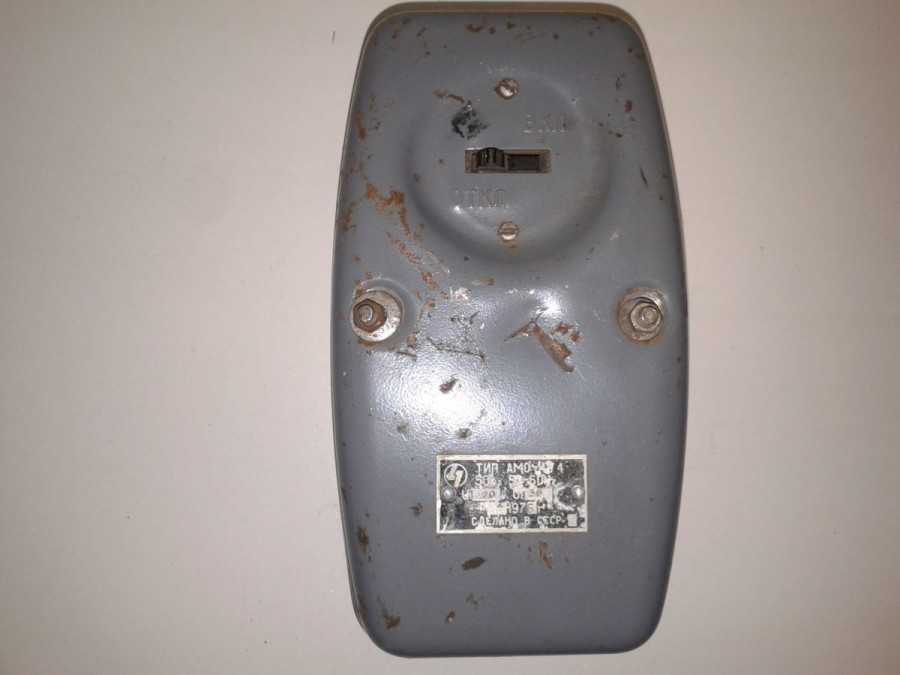

Назначение однофазного трансформатора

Установки трансформаторов широко используются в различных электрических сетях. Они являются незаменимыми частями всей электрической системы. Дело в том, что передача электроэнергии по сетям осуществляется при высоком напряжении (от 500 до 1000 кВ), и для передачи такой же мощности требуется гораздо менее сильный ток, что приводит к снижению потерь. На станции с помощью трансформаторов напряжение повышается передатчиком и понижается приемником.

Довожу до вашего сведения! Силовые устройства описаны выше, но есть еще измерительные и сварочные трансформаторы. В некоторых устройствах они используются для гальванической развязки цепи. Электротрансформаторы классифицируются как машины, хотя у них нет движущихся частей.

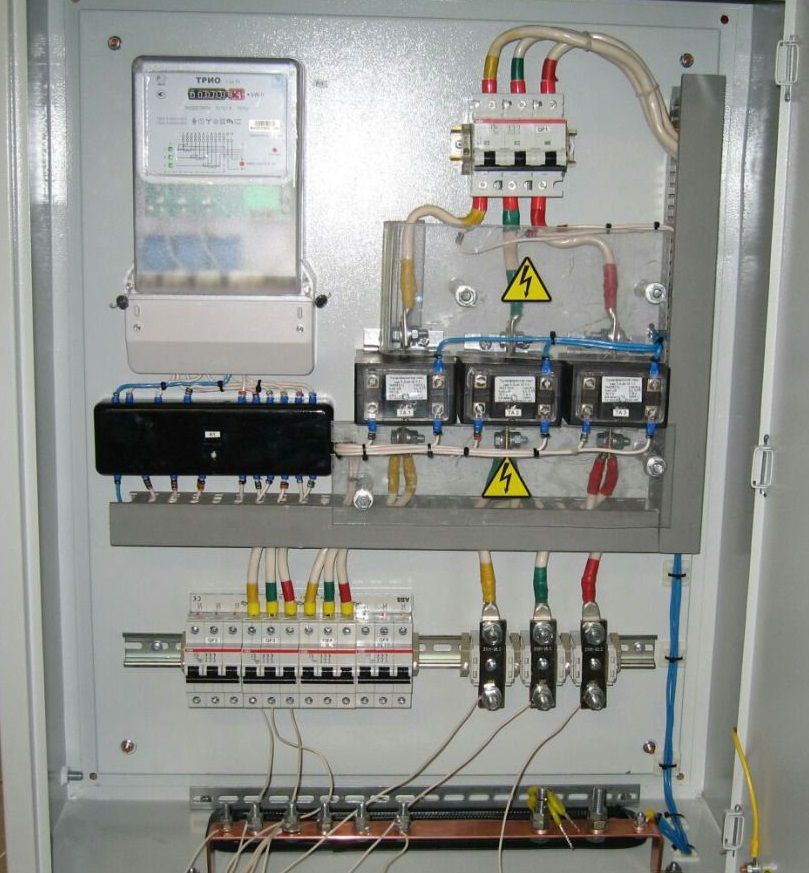

Соединительная коробка

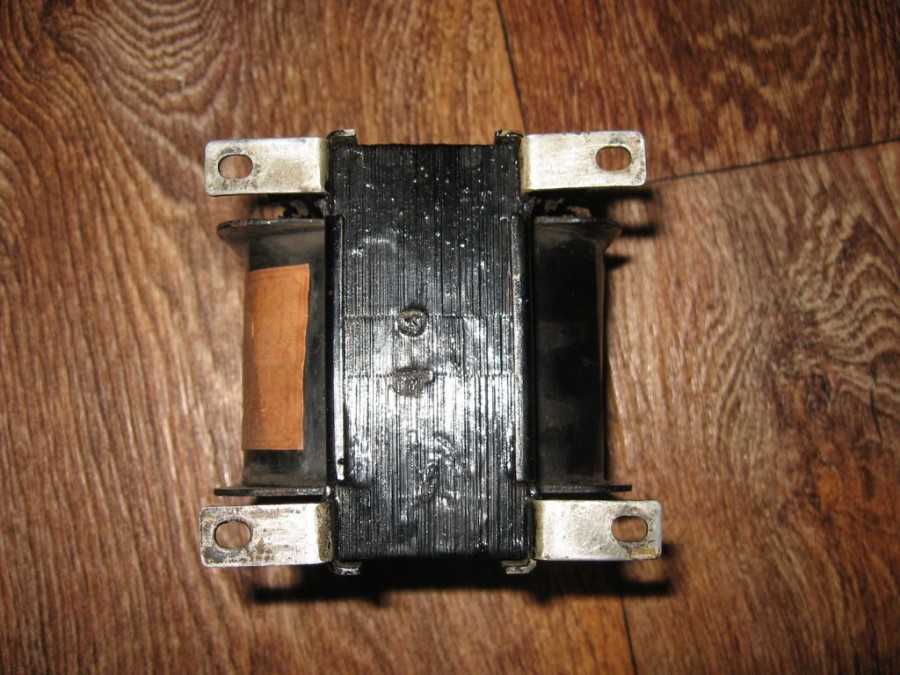

Однофазный трансформатор широко применяется в электротехнике и электрических сетях. Благодаря простой конструкции и высокой эффективности область его применения расширилась от электростанций до бытовой техники.

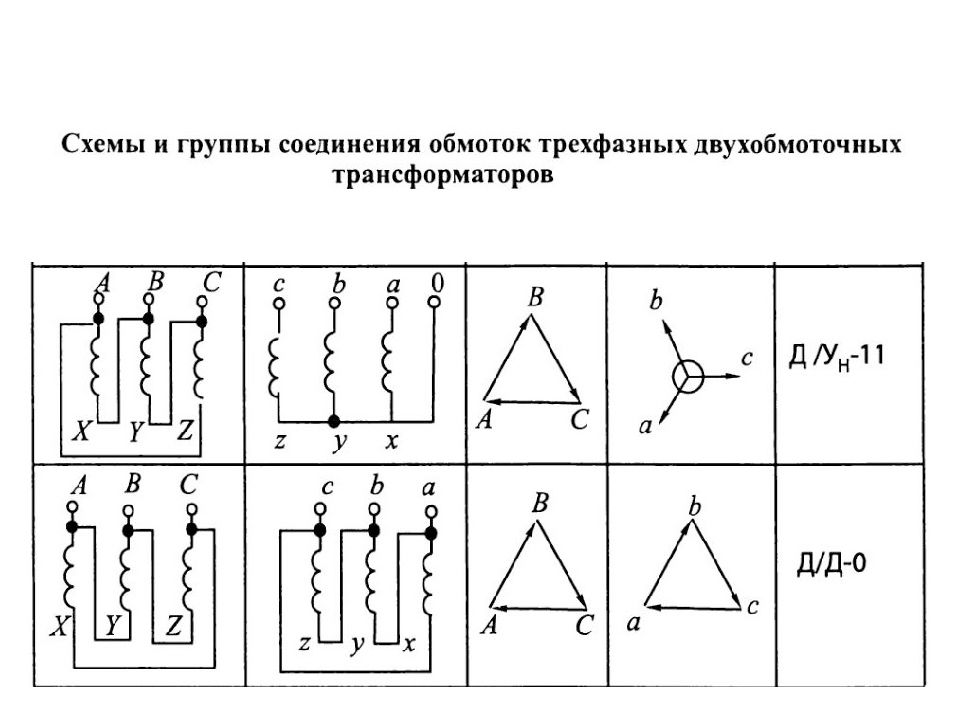

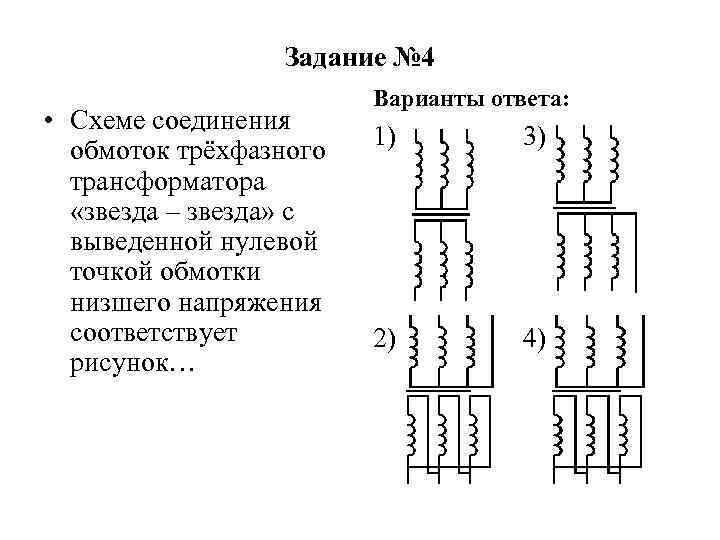

Группы соединения

В силовых аппаратах используется два основных типа соединения: в виде треугольника или звезды. При этом может существовать множество их комбинаций, к примеру:

• треугольник – треугольник;
• звезда – звезда;
• треугольник – звезда;
• звезда – треугольник.

На практике могут случаться и более сложные ситуации, потому помимо отличия в самих представленных группах, могут наблюдаться различия в особенностях соединения отдельных частей. В качестве примера можно привести стандартный двухобмоточный трансформатор. Если у него конец и начало обмотки совпадает, то сдвига фаз в таком случае не будет. При этом, если развернуть какую-либо обмотку, то это приведет к сдвигу фаз а 180 градусов.

Можно встретить еще Z-образные типы соединения. Их еще именуют зигзагом. Здесь все обмотки включают в себя 2 части, размещенные на разных стержнях трансформаторного магнитопровода. Одной из особенностей трехфазной сети является то, что сдвиг фаз здесь происходит на 120 градусов. Таким образом, можно выделить всего 12 групп соединения обмоток силовых трансформаторов. Все группы обладают своими параметрами сдвига фаз на входе и выходе устройства.

Проверка

Если известен коэффициент трансформации, то при помощи вольтметра можно определить номер основной группы соединения. Для этой цели подают напряжение на концы А и а или x и y и измеряют напряжения на выводах В-в и С-с при соединении звездой или B-y и C-z при соединении треугольником. Для проверки используют следующие соотношения:

UBb = UCc = UAa(k-1) Группа Y/Y-0

UBy = UCz = Uxy(k+1) Y/Y-6

UBb = UCc = UAa(√(1-√3k+k2)) Y/∆-11

UBy = UCz = Uxy(√(1+√3k+k2)) Y/∆-5

Для исключения повреждения оборудования, возникновения аварийных ситуаций и травмирования, все измерения следует производить при низком напряжении, не включая оборудование в основную сеть предприятия.

Вопросы об устройстве трансформатора

-Почему зазор между катушками делается минимальным?
Это делается для лучшего контакта магнитных полей. Если зазор будет большим — то и эффективность трансформатора будет низкая.

-А можно ли сделать трансформатор без сердечника аналогичный мощности с сердечником?
Да, но тогда придется увеличивать количество витков, чтобы увеличить магнитный поток. Например, с сердечником у обмоток витки могут быть по несколько тысяч. А без сердечника придется увеличивать магнитный поток за счет витков. И количество витков будет по несколько десяток тысяч. Это не только увеличивает размеры катушек, но и снижает их эффективность и увеличивает шансы перегрева.

-Можно ли подключить понижающий трансформатор как повышающий?
Если у вас есть трансформатор, который понижает сетевое напряжение с 220 В в 12 В, то его можно подключить как повышающий. То есть, вы можете подать на него переменное напряжение 12 В на вторичную обмотку и получить повышенное на первичной 220 В.

-А что будет, если на вторичную обмотку понижающего трансфоратора подать сетевое напряжение?
Тогда обмотка сгорит. Её сопротивление, количество витков и сечение провода не рассчитаны на такие напряжения.-Можно ли сделать трансформатор самостоятельно своими руками в домашних условия?
Да, это вполне реально. И многие радиолюбители и электронщики этим занимаются. А некоторые еще и зарабатывают. продавая готовую продукцию. Но стоит помнить о том, что это долгий, сложный и не простой труд. Нужны качественные материалы. Это трансформаторное железо, эмалированные медные провода различного сечения, изоляционные материалы.

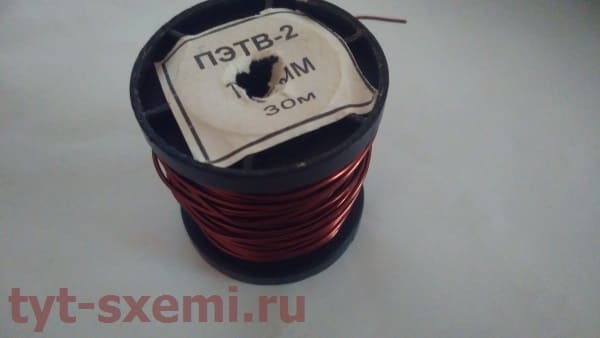

Все материалы должны быть высокого качества. Если медный провод будет с плохой изоляцией, то возможно межвитковое замыкание, которое неминуемо приведет к перегреву. А для начала нужно рассчитать все параметры будущего трансформатора. Это можно сделать с помощью различных программ, которые доступны в сети.
Далее, это долгие часы сборки. Особенно если вы решили намотать тороидальные трансформатор.

Нужно плотно и равномерно наматывать витки, записывать каждый десяток, чтобы не запутаться и не изменить характеристики будущего преобразователя или блока питания.

-Что будет, если включить трансформатор без сердечника?
Так как трансформатор рассчитывался изначально с сердечником, то и преобразовать полностью напряжение он не сможет. То есть, на вторичке что-то будет, но явно не те параметры. Да и если подключите нагрузку к обмоткам без сердечника, они быстро нагреются и сгорят.

Неисправности трансформаторов

К основным неисправностям трансформаторов можно отнести:

• Коррозия и наличие ржавчины на сердечнике;
• Перегрев и нарушение изоляции;
• Межвитковое короткое замыкание;
• Деформация корпуса, обмоток и сердечника
• Попадание воды в обмотку.

Как проверить на целостность

Трансформатор можно проверить обычным мультиметром. Установите прибор в режим измерения сопротивления и проверьте обмотки.
Они не должны быть в обрыве, никогда. Если нигде обрывов нет, то можно найти первичную и вторичную обмотки при помощи измерения сопротивления. У первичной обмотки понижающего трансформатора сопротивление будет выше, чем у вторичной. Это все из-за количества витков. Чем больше витков и чем меньше диаметр провода — тем больше сопротивление обмотки.

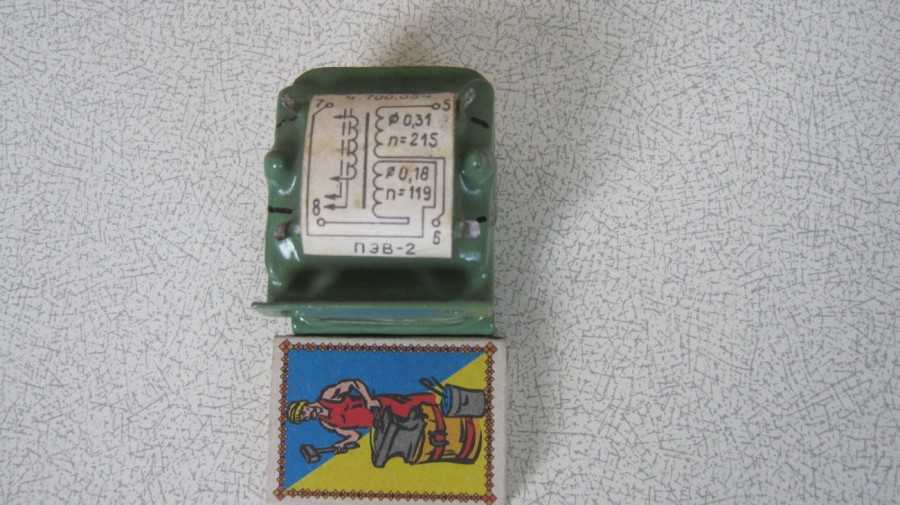

Так же вы можете найти паспорт на свой трансформатор. В нем указываются сопротивления обмоток, и их параметры, которые нужно будет проверить мультиметром.

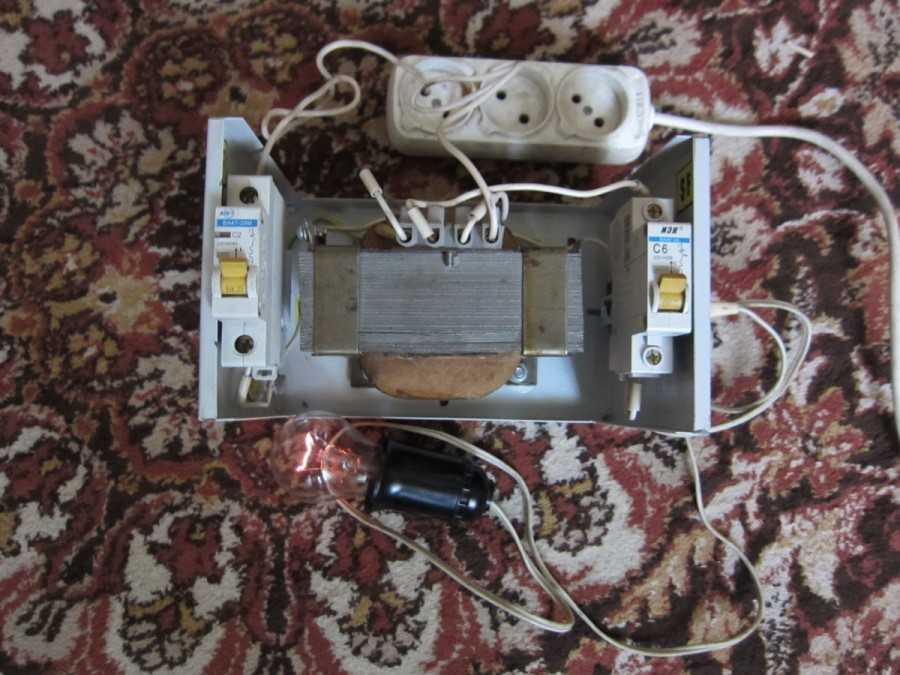

Безопасная проверка работы трансформатора

Если вы решили намотать свой трансформатор или проверить старый, то обязательно подключайте лампочку в разрыв цепи (последовательно!). Если что-то не так произойдет то, лампочка загорится и заберет ток на себя и сможет спасти неисправный трансформатор.

Звезда, треугольник — определения

В зависимости от способа соединения обмоток генератора и нагрузки различают соединения звездой и треугольником. Каждая фазная обмотка генератора имеет два вывода, которые условно называют началом и концом. За начало обмотки принимается тот вывод, к которому направлена положительная ЭДС.

При соединении звездой концы всех фаз генератора соединяют в один узел. Его называют нейтральным узлом или нейтральной точкой. Нейтральные точки генератора и нагрузки часто соединяют нейтральным (нулевым) проводом. Остальные провода, соединяющие обмотки генератора с приемником, называют линейными.

При соединении треугольником начало одной фазной обмотки соединяют с концом следующей так, чтобы три обмотки образовали замкнутый треугольник.

На практике используют различные комбинации соединения фаз генератора и нагрузки: звезда-звезда, звезда-треугольник, треугольник-треугольник. Есть и комбинации с зигзагом, но в данном обзоре мы из затрагивать не будем.

Напряжения и токи в фазах генератора и нагрузки называют фазными и обозначают Uф, Ia. Напряжения между линейными проводами и токи в них называют линейными и обозначают Uл, Iл. Из рассмотренных выше схем следует, что при соединении звездой Iл = Iф, а при соединении треугольником Uл = Uф.

Если обмотки источника питания 220 Вольт соединены треугольником, соответственно фазные и линейные напряжения равны 220 Вольт. Соотношения же между линейными и фазными напряжениями при соединении звездой уже иные. Найти их можно при помощи векторной диаграммы или методом анализа синусоид трех фаз, как показано в следующем ролике:

Расчет линейного напряжения по векторам сводиться к анализу равнобедренного треугольника с углами при основании 30°. Также можно рассчитать разность векторов через комплексные числа. Подробно на данных способах останавливаться не будем. Отметим лишь следствие — при соединении звездой линейное напряжение Uл = √3 × Uф (380 = √3 × 220).

Как выбрать понижающий трансформатор?

Если вы мало разбираетесь в электрике, выбрать понижающий трансформатор будет сложно, и доверить это придется специалистам

Но при решении самостоятельно подобрать нужное устройство, обращайте внимание на такие показатели:

• Указанная мощность бытовых или промышленных приборов должна быть меньшей, чем указанная на трансформаторе;
• Должно подходить входное напряжение, в которое будет устанавливаться устройство;
• Выходное напряжение должно соответствовать трансформатору.

Старайтесь не выбирать дешевые модели, ведь качественный современный преобразователь должен выдерживать аварийные ситуации и стабильно работать после их обнаружения. Например, часто случаются короткие замыкания, перенапряжение сети, перегрузка сети.

Выбирается устройство конкретно под ваши требования, главным параметром является величина входного напряжения. При визуальном осмотре на изделии пишут входное напряжение. Например, понижающий трансформатор с 220 V или 380 V. Также на корпусе должна указываться маркировка выходного напряжения, например 12 или 36 Вольт.

Как устроены силовые трансформаторы

Ключевой узел каждого устройства – магнитопровод (сердечник) с двумя и более обмотками. Его изготавливают из стали с высокой магнитной проницаемостью. Он обладает способностью быстро намагничиваться даже в слабых магнитных полях и быстро размагничиваться при отсутствии магнитного поля. Сердечник изготавливают из тонких листов металла таким образом, чтобы стержни были вписаны в окружность.

Обмотки силового трансформатора производят из меди или алюминия. Каждый виток в обмотке изолирован от магнитопровода и других витков обмотки. Между основными элементами так называемой активной части трансформаторов, а именно обмотками, магнитопроводом и другими конструкционными элементами, специально оставляют пространство, чтобы охлаждающая жидкость (масло) могла циркулировать и тем самым отводить тепло от обмоток и магнитопровода. Электрический ток подается на первичную обмотку, а после его преобразования в трансформаторе с вторичной обмотки снимается вторичный ток, отличающийся от первичного на коэффициент трансформации, который зависит от соотношения количества витков в первичной и вторичной обмотках (рис. 1).

Рис. 1. Устройство силового трансформатора: 1 – первичная обмотка с числом витков w₁; 2 – вторичная обмотка с числом витков w₂; 3 – стержень магнитопровода; 4, 5 – ярмо магнитопровода

Основные элементы конструкции силовых трансформаторов

1. Для электрического присоединения обмоток высокого (ВН), среднего (СН) или низкого (НН) напряжения к соответствующим устройствам электрической сети (генераторам, двигателям, линиям электропередач и так далее) на трансформаторах устанавливаются вводы различного типа и конструкционного исполнения. Так, например, вводы на стороне ВН имеют высокое номинальное напряжение, а вводы на стороне НН рассчитаны на высокие номинальные токи, что непосредственно влияет на их конструкцию и размеры.

2. Для регулирования напряжения и, соответственно, тока на первичной и вторичной обмотках трансформатора путем изменения коэффициента трансформации за счет электрического соединения различного количества витков обмоток применяются два типа переключателей. Один из них производит переключение, т.е. регулирование, под нагрузкой (РПН), а другой производит переключение без нагрузки и без напряжения (ПБВ), что означает переключение без возбуждения

Оба типа переключателей, как правило, устанавливаются в обмотках ВН, так как они имеют меньшие значения номинального тока, что особенно важно для РПН из-за необходимости гашения возникающей при переключении дуги меньшей энергии, чем если бы это было на стороне НН.

3. На масляных трансформаторах большой мощности устанавливается масляная система охлаждения. Масляное охлаждение бывает:

• естественное;
• естественное с дутьем;
• принудительное – с направленным движением масла;
• принудительное с дутьем;
• принудительное масляно-водяное.

Дополнительное навесное оборудование

Дополнительное навесное оборудование совершенствует работу силовых трансформаторов (рис. 2). К нему относятся:

1) защита, отключающая трансформатор или подающая оповещающие сигналы, – газовое реле. Принцип действия газового реле для защиты трансформатора основан на контроле давления газа. Реле врезают в маслопровод трансформатора между баком и расширителем. В случае резкого повышения температуры, которое может возникнуть, например, из-за электрического разряда внутри бака трансформатора, начинает разлагаться масло, отчего внутри трансформатора образуется газ. Разогретые газы стремятся попасть в расширитель устройства, проходя через корпус реле;

2) система защиты от повышения давления охладителя, которая работает автоматически;

3) индикаторы температуры – измеряют температуру масла в маслонаполненном оборудовании;

4) прибор, измеряющий уровень масла;

5) система фильтрации и сушки масла;

6) влагопоглотители конденсата, образующегося под крышкой трансформатора, препятствуют его попаданию в масло.

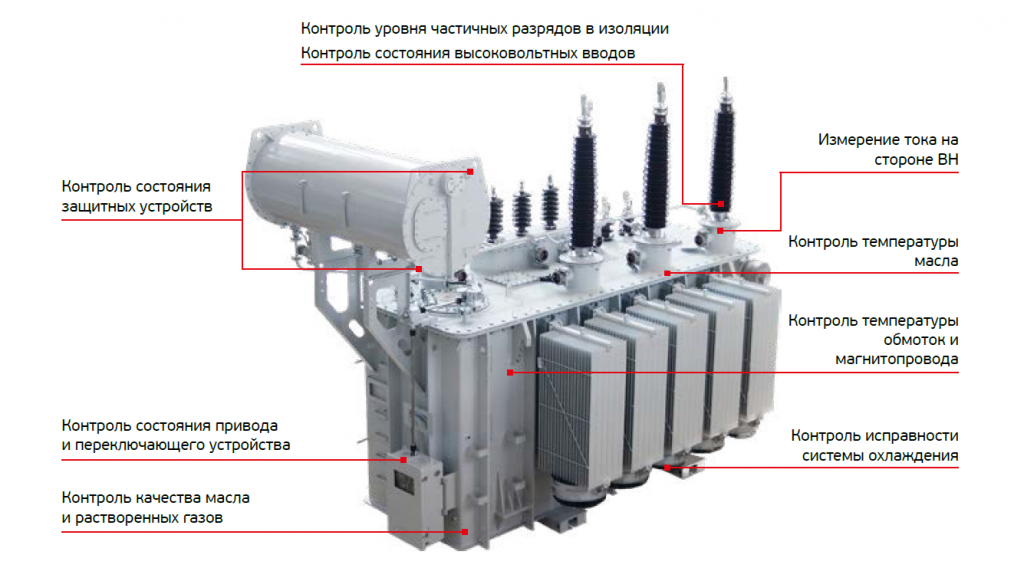

Рис. 2. Дополнительные функции управления, мониторинга и диагностики трансформаторов, применяемые в производстве силовых трансформаторов «Группы СВЭЛ»

Виды намотки

1. Винтовая обмотка идет спирально с каналами охлаждения маслом. В силовых трехфазных трансформаторах применяются для низких напряжений. Между слоями ставится прокладка.
2. Непрерывная обмотка получила название за способ: одним куском медного провода наматывается множество обмоток. Часто внешний виток кладут первым, после выполняется перекладка.
3. Переплетенная обмотка, благодаря переплетению соседних витков характеризуется большой механической прочностью.
4. Цилиндрическая слоевая обмотка напоминает винтовую, витки кладутся впритык без промежуточных каналов для охлаждения.
5. Дисковая катушечная обмотка схожа с непрерывной, отличие ограничено дополнительной изоляцией, накладываемой отдельно для каждой катушки. Отличается большой механической прочностью.

Силовые трансформаторы

Термином «силовой» определяют назначение, связанное с преобразованием высоких мощностей. Вызвано это тем, что большинство бытовых и производственных потребителей электрических сетей нуждаются в питании напряжением 380/220 вольт. Однако доставка его на большие расстояния связана с огромными потерями энергии, которые снижаются за счет использования высоковольтных линий.

Воздушные ЛЭП высокого напряжения соединяют в единую сеть подстанции с силовыми трансформаторами соответствующего класса.

   Силовой трансформатор 110 кВ

А по другим линиям напряжение 6 или 10 кВ подводится к силовым трансформаторам, обеспечивающих питанием 380/220 вольт жилые комплексы и производственные предприятия.

Строение трансформатора

Основными частями преобразователя напряжения являются:

• магнитопровод;
• обмотки высокого и низкого напряжения;
• бак;
• вводы и выводы.

К дополнительной аппаратуре относятся:

• расширительный бак;
• выхлопная труба;
• пробивной предохранитель;
• приборы для контроля и сигнализации.

Магнитопровод необходим для крепления всех частей аппарата. Он является своеобразным скелетом преобразователя напряжения. Второй его задачей является создание направление движения для основного магнитного потока. В зависимости от особенностей крепления обмоток к сердечнику, магнитопровод трансформатора может быть трёх видов:

• бронестержневой;
• броневой;
• стержневой.

Трансформаторное масло является очень важным элементом в аппарате. В маломощных трансформаторах (сухих) его не применяют. При средней и высокой мощности его использование обязательно. У трансформаторного масла две основные задачи:

• охлаждение обмоток, нагревающихся вследствие протекания по ним тока;
• повышение изоляции.

Расширительный бак устанавливают в трансформаторах с обмоткой высокого напряжения более 6 кВ и мощностью аппарата выше 75 кВА. Отбирая теплоту у обмоток, трансформаторное масло постепенно нагревается и расширяется. Его излишек попадает в расширительный бак. Функцией расширителя является защита масла от окисления и увлажнения.

Вводы и выводы нужны для присоединения концов обмоток к линиям электропередачи. Находятся они на крышке бака. Представляют собой стеклянный или фарфоровый изолятор с токопроводящим медным стержнем внутри. К вводам прикрепляют первичную, а к выводам — вторичную обмотку.

На крышке бака расположен переключатель напряжения (анцапфа). С помощью этого устройства можно изменять число подключённых витков обмоток единовременно по трём фазам. Эта манипуляция позволяет повышать или понижать выходное напряжение при необходимости.

Функция выхлопной трубы состоит в предотвращении повреждения бака при возникновении аварийных режимов. В случае пробоя, короткого замыкания, масло стремительно нагревается, и появляются газы. Благодаря наличию выхлопной трубы, бак при значительном давлении не разрывается, а повреждается всего лишь стеклянная мембрана в трубе. При этом масло и газы попадают наружу.

Пробивной предохранитель устанавливают рядом с вводами и выводами. Его цель состоит в защите низковольтных сетей от появления в них высокого напряжения.

Термометрический сигнализатор необходим для контроля над уровнем температуры трансформаторного масла, а также для подачи сигнала при перегреве.

Втулка нейтрального провода расположена на левой стороне втулки

а

и отмечен (рис. 10.17). Трехфазные трансформаторыТрехфазные силовые трансформаторы в основном используются в линиях электропередач. Внешний вид, конструктивные особенности и расположение основных компонентов этого трансформатора показаны на рисунке 10.2. Магнитопровод трехфазного трансформатора имеет три стержня, каждый из которых несет две обмотки одной фазы (рисунок 10.16). Для соединения трансформатора с линиями электропередач в крышке ковша имеются вводы, представляющие собой фарфоровые изоляторы с медными стержнями внутри. Высоковольтные вводы обозначаются буквами A, B, C, Низковольтные вводы обозначаются буквами

a, b, c.

Втулка нейтрального провода расположена на левой стороне втулки а

и отмечен 6) (рис. 10.17). Принцип работы и электромагнитные процессы, происходящие в трехфазном трансформаторе, аналогичны рассмотренным выше. Особенностью трехфазного трансформатора является зависимость коэффициента трансформации сетевого напряжения от способа соединения обмоток.

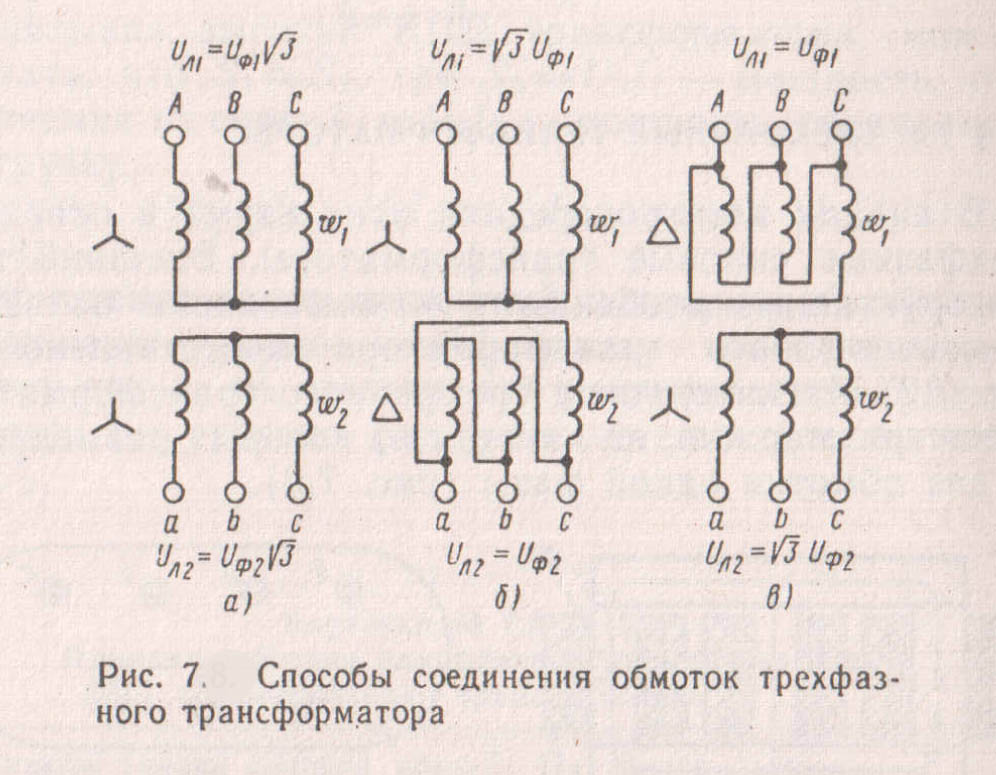

В общем, существует три различных способа соединения обмоток трехфазных трансформаторов: 1) первичная и вторичная обмотки соединены звездой (рис. 10.18,) а);2) Первичные обмотки соединены в звезду, вторичные – в треугольник (рис. 10.18.),

3) Соединение первичной обмотки в треугольник, вторичной – в звезду (рис. 10.18.), в).

Отношение числа витков одной фазы обозначается буквой к.

Это значение соответствует коэффициенту трансформации однофазного трансформатора и может быть выражено как коэффициент фазного напряжения: Обозначим коэффициент трансформации линейных напряжений буквой

Если обмотки подключены следующим образом

x / x

Если обмотки подключены в соответствии со схемой X /AСо схемой подключения обмоток A / x

Поэтому при одинаковом количестве обмоток коэффициент трансформации может быть увеличен или уменьшен на коэффициент l/z путем выбора соответствующего соединения обмоток.

Читайте далее:

• Как найти начало и конец обмотки электродвигателя – ООО “СЗЭМО Электродвигатель”.
• Звезда или треугольник – Советы электрикам – Electro Genius.
• Трехфазные электрические цепи; Студопедия.
• Выбор соединений обмоток трансформатора.
• Как определить обмотки неизвестного трансформатора, первичную и вторичную обмотки.
• Шаговые двигатели: свойства и практические схемы управления. Часть 2.
• Расчет основных электрических величин и первичной изоляции обмоток трансформатора.

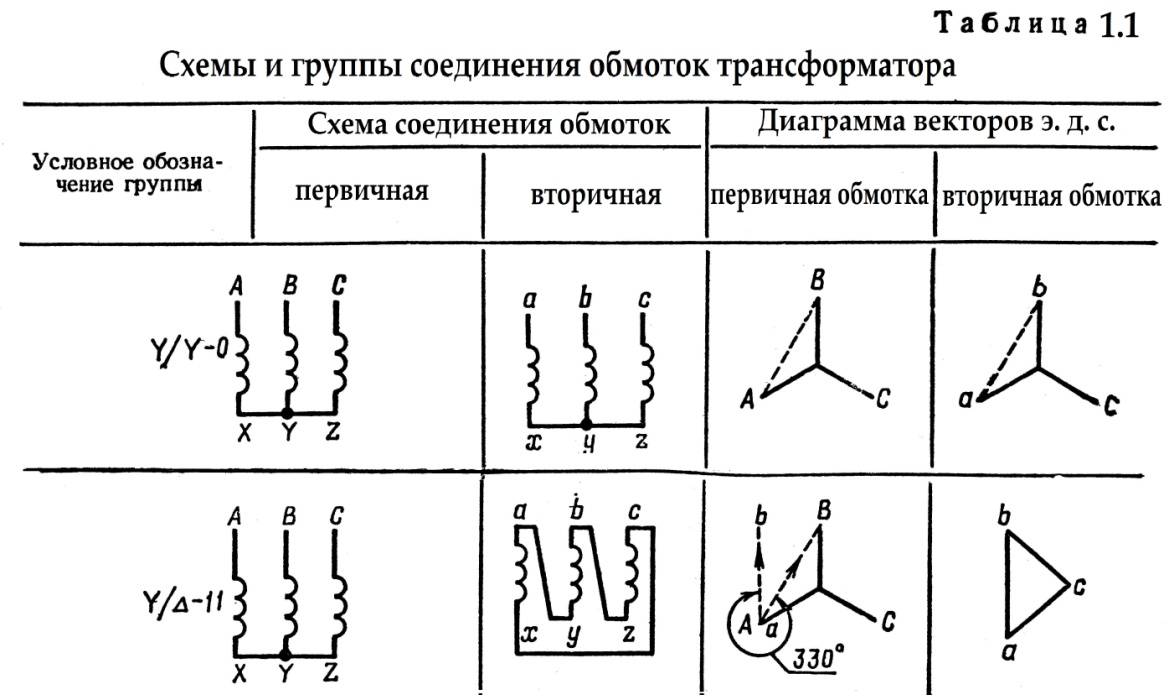

Условные обозначения и расшифровка

Группы маркируются числами от 0 до 11. Для удобства и стандартизации принято следующее:

• однотипные соединения (∆/∆, Y/Y) имеют четные номера;
• разнотипные соединения (∆/Y, Y/∆) – нечетные.

Трехфазные трансформаторы выполняются на стержневых магнитопроводах. Каждая из фаз располагается на отдельном стержне. Это во многом упрощает дальнейшую работу и согласование устройств между собой.

Если у трансформатора одинаковые фазы намотаны на одних стержнях, то группы соединений при этом называются основными (0, 6, 11, 5). Остальные группы – производные.

Так как минимальный сдвиг фаз может составлять 300, то количество вариантов равно 12, что соответствует положениям стрелок часов. 0-е и 12-е положения совпадают. На основании этого говорят, что номер группы совпадает с положением часовой и минутной стрелок. Сдвиг фаз вычисляется просто:

Номер группы*300.

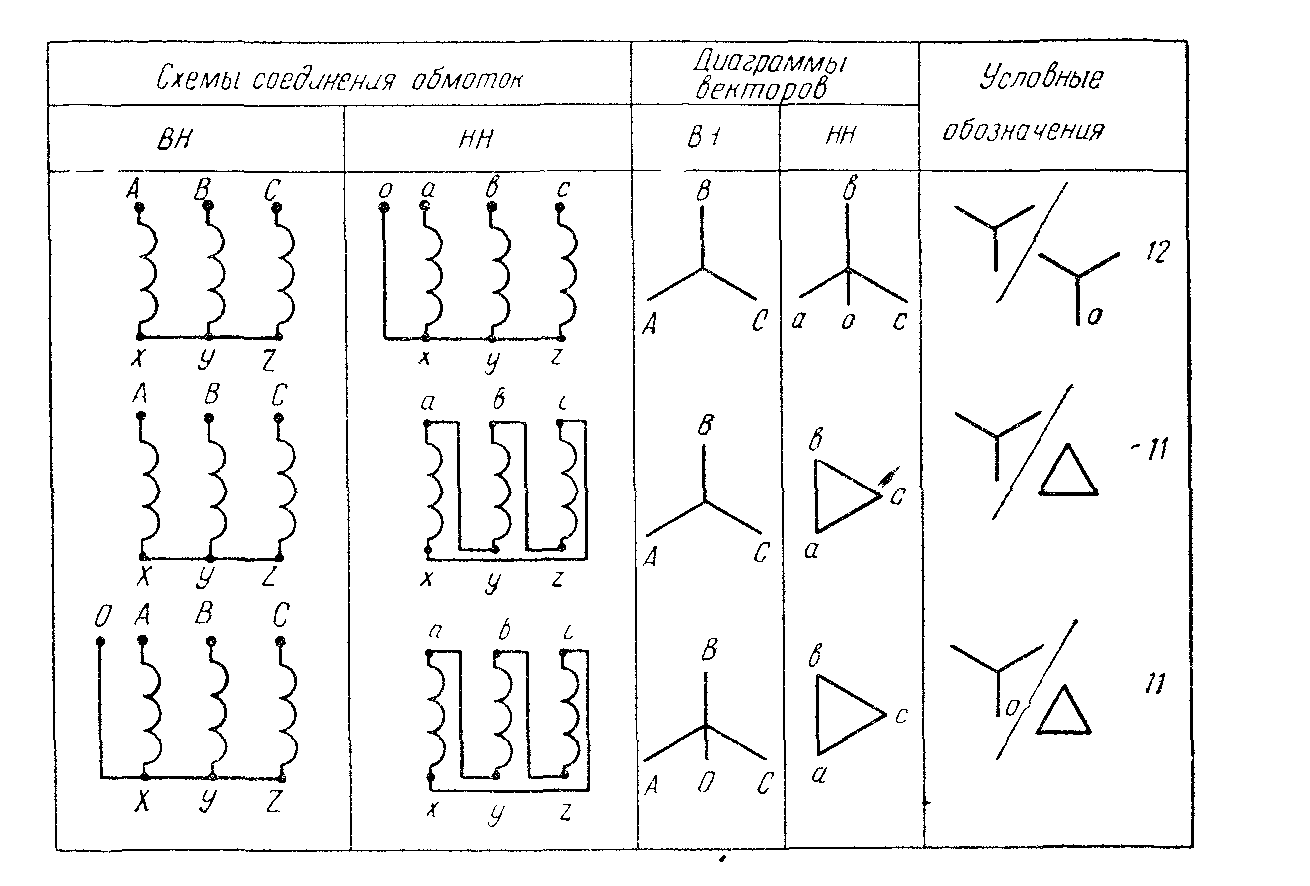

Приняты следующие обозначения на электросхемах и устройствах:

• Y, У – звезда;
• Yн, Ун – звезда на стороне низкого напряжения;
• Yо, Уо – звезда с нулевой точкой;
• ∆, Д, D – треугольник;
• ∆н, Дн, Dн – треугольник на стороне низкого напряжения.

Пример маркировки двухобмоточного трансформатора:

• ∆/Yн – 11. Первичная обмотка треугольник, вторичная (понижающая) звезда. Сдвиг фаз 3300;
• Y/Yо -0. Обе обмотки соединены звездой, вторичная с выведенной нулевой точкой. Сдвиг фаз отсутствует.

Также на электрических схемах обмотки высокого напряжения (ВН) обозначают символами:

• A,B, C – начало обмотки;
• X, Y, Z – конец обмотки.

Аналогично для стороны низкого напряжения:

• a, b, c;
• x, y, z.

Подобным образом маркируются многообмоточные устройства, например:

Yо/Y/∆ – 0 – 11.

Вместо нулевой группы может указываться двенадцатая, что совершенно равнозначно.

Как увеличить передачу энергии

Увеличить передачу электроэнергии по контуру питающий провод-рельсы можно путем установки на подстанциях специальных повышающих автотрансформаторов, мощность которых соответствует нагрузке плеча питания подстанции, или специальным включением на подстанции двух стандартных трехфазных трансформаторов.

Группа соединения У/Д-1 у второго трансформатора получена одноименной двойной перемаркировкой выводов двух фаз первичной и тяговой обмоток стандартного трансформатора. Обозначение выводов вторичной обмотки по заводской маркировке показано на рисунке с индексом «Т».

С рельсами, как и в системе 25 кВ, соединен один и тот же вывод тяговой обмотки обоих трансформаторов (вывод ст по заводской маркировке). Соединение с рельсами вывода ст определяет, что наименее нагруженными у обоих трансформаторов будут обмотки на среднем стержне.

По аналогии с трехфазными трансформаторами в системе 25 кВ в случае присоединения провода к выводу ат имеем положительное напряжение этого провода относительно рельсов, а к выводу Ьт — отрицательное напряжение провода относительно рельсов.

Схема питания тяговой сети системы 2×25 кВ при последовательном соединении двух фаз трехфазных трансформаторов (а), векторные диаграммы напряжений первичных и вторичных обмоток (б).

Первый трансформатор присоединен выводом ат к контактной сети первой фидерной зоны, а выводом Ьт к контактной сети второй фидерной зоны.

Второй трансформатор имеет обратное присоединение: выводом ят он присоединен к питающему проводу второй фидерной зоны, а выводом Ьт — к питающему проводу первой фидерной зоны.

Последовательное включение двух вторичных обмоток трансформаторов с группами соединения обмоток У/Д-11 и У/Д-1 позволяет получить удвоенное напряжение двух фаз, питающих тяговую сеть по разные стороны от подстанции.

Будет интересно Необходимые условия для выполнения параллельной работы трансформаторов

Как и выше, у контактной сети и питающего провода, а указаны напряжения питающей линии, с которыми совпадают по фазе напряжения контактной сети и питающего провода. Последние сдвинуты на 180°. Поэтому под рисунком показано положение только напряжений контактная сеть—рельсы. Оно не отличается от положения этих векторов в системе 25 кВ, если в системе 2×25 кВ трансформатор, подключенный к контактной сети, присоединен к тем же фазам питающей линии, что и в системе 25 кВ.

Виды намотки

1. Винтовая обмотка идет спирально с каналами охлаждения маслом. В силовых трехфазных трансформаторах применяются для низких напряжений. Между слоями ставится прокладка.
2. Непрерывная обмотка получила название за способ: одним куском медного провода наматывается множество обмоток. Часто внешний виток кладут первым, после выполняется перекладка.
3. Переплетенная обмотка, благодаря переплетению соседних витков характеризуется большой механической прочностью.
4. Цилиндрическая слоевая обмотка напоминает винтовую, витки кладутся впритык без промежуточных каналов для охлаждения.
5. Дисковая катушечная обмотка схожа с непрерывной, отличие ограничено дополнительной изоляцией, накладываемой отдельно для каждой катушки. Отличается большой механической прочностью.
