Подключение тройного выключателя
После всех обозначенных выше процедур приступаем к подключению. Рассмотрим, как правильно производится установка тройного выключателя.

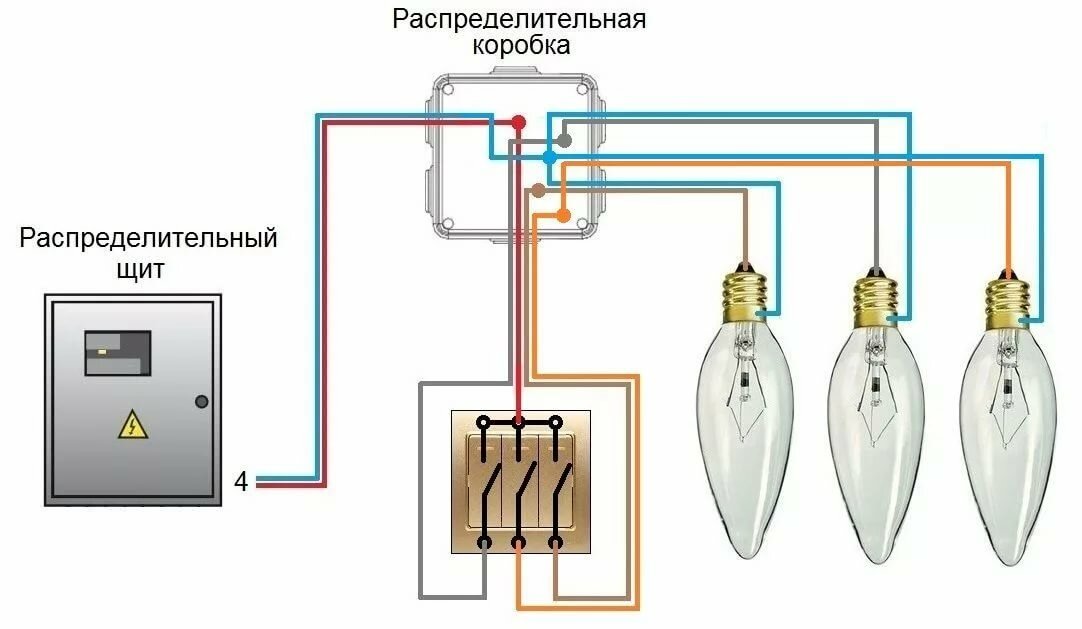

Схема подключения тройного выключателя
Приводим в надлежащий вид все имеющиеся провода, которые, как правило, хаотично торчат из стены. Согласно правилам устройств электрических установок (сокращенно — ПУЭ), для данного типа выключателей используются всегда три разных провода двухжильного типа — одна жила проходит с нулевой фазой и другая жила фазная соответственно. Для определения нулевой и фазной жил следует знать цвета этих проводов. Согласно правилам ПУЭ, синий цвет всегда подразумевает нулевую жилу
При этом цвет непосредственно фазного провода может быть разных цветов — и белого, и черного, и красного
Важно также и правильное распределение проводов, что подразумевает под собой грамотная. Отметим, что в нашем выключателе идет на осветительный прибор, а сам выключатель устанавливается, прежде всего, для разрыва фазы
Правда, возможен вариант установки нулевого провода на тройной выключатель, но надежнее и логичнее все-таки ставить его именно на фазу в разрыве. Хорошим способом проверки нуля и фазы является индикаторная отвертка — купить ее можно в любом магазине по продаже различного строительного инструмента. Суть работы такой отвертки в нашем случае заключается в том, что нужно затронуть ее концом провод и, в том случае, если отвертка светится, значит, жила является фазной. Если же светового сигнала нет — это значит, что провод является нулевым. Подключаем проводки устройства к разобранной распределительной системе. Для выполнения этой процедуры под корпусом трехклавишного выключателя прикрепляются непосредственно провода-нулевики, а проводки фазного типа, которые идут уже от осветительного оборудования, прикрепляем к коробке распределения. Производим проверку правильности установки устройства. Можно включить все лампочки поочередно, и каждая из них должна нормально загораться и выключаться.
Монтаж выключателя в стену
Стоит учитывать, что данного типа всегда одинакова, и варьируется она лишь в зависимости от того, насколько далеко от него располагаются приборы освещения. Соответственно, тут стоит придерживаться основных правил и критериев, которые мы указали выше. Впрочем, для удобства понимания приведем основную схему, в соответствии с которой обычно производится подключение трехклавишного выключателя.
Тройной проходной выключатель и наиболее распространенная схема его подключения
Рекомендации по поводу того, как правильно установить трехклавишный выключатель:
места контактов имеющихся жил ни в коем случае нельзя соединять посредством скрутки, и лучше для этого использовать специальные клеммы; помните об осторожности, и перед началом всех работ важно убедиться в том, что сеть обесточена; важно, чтобы схема трехклавишного выключателя не имела каких-либо повреждений и пробоев изоляции, ведь в противном случае это может привести к удару электрическим током или замыканию. Стоит отметить, что тройные выключатели достаточно надежны, и средний срок их службы составляет десять лет. Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время
Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно
Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время. Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно
Стоит отметить, что тройные выключатели достаточно надежны, и средний срок их службы составляет десять лет. Так что после установки данного устройства вы сможете благополучно пользоваться всеми осветительными приборами достаточно долгое время. Благодаря трехклавишному выключателю в вашем доме будет всегда светло и уютно.
Посмотрите небольшое видео о правилах монтажа проходного тройного выключателя:
Инструкция
Разберемся в проводах, торчащих из стены. Существуют правила устройств электроустановок (ПУЭ), которых и нужно придерживаться при подключении выключателя. Для тройного выключателя правилами предусмотрено три двухжильных провода, в которых одна жила нулевая, а вторая – фазная.
Как отличить нулевую жилу от фазной? По правилам цвета проводов различны и каждый имеет свое значение. Синий провод – нулевой; белый (черный или красный) – фазный.
Распределим провода правильно. В случае с выключателем, нулевой проводник приходится на прибор освещения, а на выключатель приходится разрыв фазы. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве.
Проверяем наличие фазы и нуля каждого провода. В этом поможет индикаторная отвертка. При наличии фазы отвертка засветиться, при нуле – нет. Однако случается, что индикаторная отвертка ловит фазу параллельно идущего провода. В таких случаях можно использовать обычную лампу. Для этого вкручиваем лампу в патрон и выводим два провода, затем поочередно их замыкаем. Если лампа дает яркое максимальное свое освещение, то провод находится на нулевой фазе. Если же освещение лампы блеклое, как бы наполовину – мы наблюдаем разрыв фазы и движемся в правильном направлении. Если лампа не дает света, значит, мы попали на соединение «фаза-фаза» или «ноль-ноль». Необходимо поменять провода местами и повторить процедуру.
Подключаем провода к распределительной коробке. Нулевые провода прикрепляются под корпусом выключателя, а к распределительной коробке подсоединяем фазные провода, идущие от осветительных приборов.
С проводами мы разобрались, пришло время взяться за сам выключатель.
Подключение трехклавишного выключателя не многим отличается от подключения обычного. На трехклавишном выключателе имеется один вход для фазы и 3 выхода на лампочки, чаще всего сзади присутствует схема входа и выходов. Так же может присутствовать крепление к внутреннему железному корпусу, оно для заземления.
Из инструментов нам понадобится отвертка, а возможно и 2 разновидности, плоская и крестовая, приспособление для очистки проводов, для этого подойдет и обычный нож.
Обязательно перед зачисткой проводов выключите питание автоматов, находящихся в щитке или возле счетчика.
Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Проводим финальную проверку на работоспособность тройного выключателя.
Подключение трехклавишного выключателя света
Если к главному рубильнику имеется свободный доступ, повесьте предупреждающую табличку о проведении электротехнических работ. После этого провода вам необходимо подключить к нулевому проводу.
Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории: — механические — связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т.
После того как механизм выключателя будет надежно зафиксирован поверх устанавливается декоративная рамка которая крепится на защелках.
Таким же образом работает и левый контакт выключателя.
Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления.
На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети рисунок 3. Далее вставляем и прикручиваем фазу во входное крепление, а провода, идущие к лампочкам в остальные 3 крепления, надежно устанавливаем выключатель в стену или стакан, после чего собираем сам корпус.
Существенных различий в конструкции обычно не имеется. Повреждение или пробой изоляции, при отсутствии предусмотренного заземления осветительного прибора, приведет к возникновению напряжения в корпусе устройства.
Как подключить трёхклавишный выключатель.
Какие инструменты и материалы нужны
Для подключения трёхклавишного выключателя понадобятся следующие инструменты:

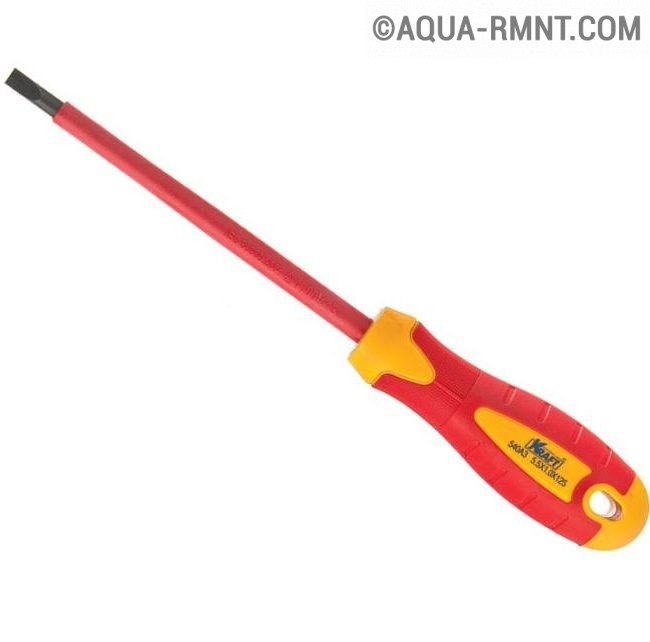

- электромонтажная отвёртка с плоским шлицом, размером 3,5–5 мм.;
- плоскогубцы.
- нож или стриппер для зачистки изоляции на проводах;
Фотогалерея: инструменты, необходимые для работы
Ножка отвёртки изолирована
Облегчает оголение проводов от изоляции
Электромонтажные пассатижи
Если выключатель устанавливается впервые, из расходных материалов понадобятся кабеля нужного сечения, распределительная коробка, установочный подрозетник, клеммники или изоляционная лента. При наружной проводке — кабель-канал, а при скрытой — гофрированный рукав и алебастр.
Фотогалерея: необходимые материалы

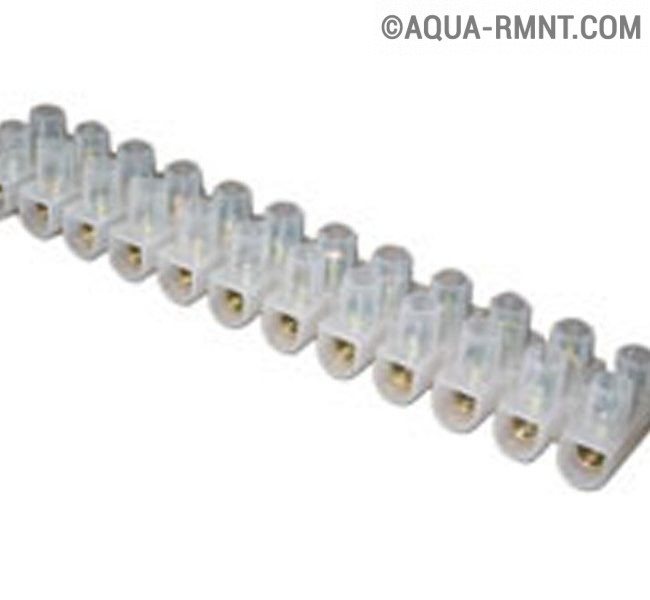

Клеммники применяются для соединения проводников
Места соединений скруткам изолируются изолентой
Установочная распределительная коробка
При наружной проводке применяется кабель-канал
Выключатель монтируется в подрозетник
Подрозетник закрепляется при помощи алебастра
При покупке выключателя стоит обратить внимание на код «IP», который, как правило, нанесён на упаковке. Состоит код из двух цифр, обозначающих уровень защищённости цоколя от влаги и пыли
Особенно важно это при установке прибора в ванной комнате или снаружи дома. Первая цифра обозначает степень защиты от пыли, вторая — от влаги, по 6-тизначной шкале
Для внутренних помещений достаточно IP 20, на улице или в санузле лучше установить выключатель с IP 66. Кроме того, на качественно изготовленном выключателе всегда обозначена схема подключения и отдельно выделена фазная клемма (стрелкой или латинской буквой L).

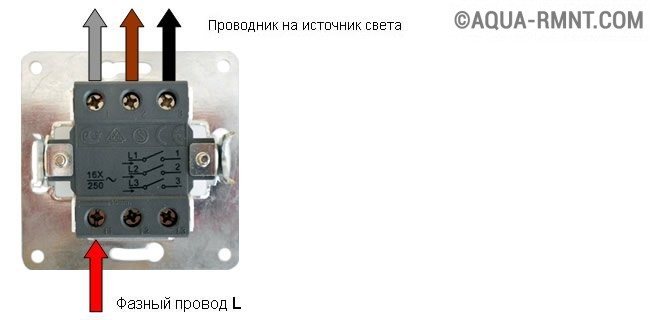

Схема подключения на тыльной стороне выключателя

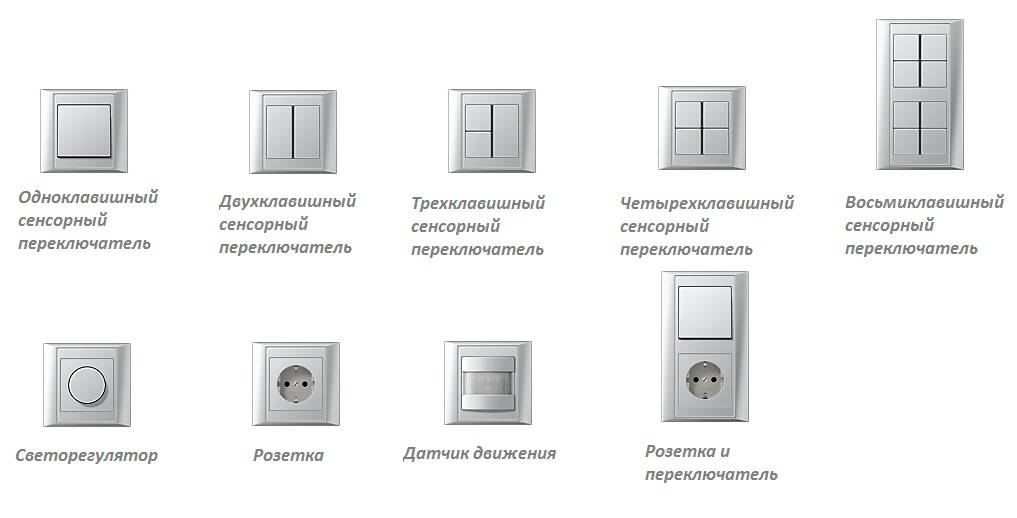

Виды трехклавишных выключателей
Не спешите выполнять подключение трёхклавишного выключателя, пока точно не определитесь, какое именно устройство вы хотите видеть в своей квартире. Ведь эти коммутационные аппараты бывают нескольких видов:
- Обычные.
- Проходные. Они применяются в длинных коридорах или на разных этажах, когда при входе (в начале коридора или на первом этаже) освещение включает один выключатель, а при выходе (в конце коридора или на втором этаже) выключает уже другой. То есть не нужно пробираться в темноте и елозить по стене рукою, чтобы нащупать кнопку коммутационного аппарата.
- С индикацией. Такие световые маячки имеют два варианта обозначения состояния устройства. Либо они светятся при выключенном освещении и тем самым в темном помещении указывают, где находится коммутационный аппарат. Либо наоборот, маячки горят при включенных клавишах, тем самым давая понять, где именно в данный момент включен свет.
- Трёхклавишный выключатель с розеткой. Их чаще всего используют в помещениях, где рядом расположены туалет, ванная комната и коридор.
Особенности конструкции
Подобное электрооборудование практически не имеет явных отличий от одно — и двух клавишных механизмов. Они состоят из трех следующих элементов:
- рамки;
- клавиш;
- привода клавиш.
Первые два элемента из списка производятся из специального практичного пластика, который достаточно устойчив к высоким температурам. Соединение рамки непосредственнос механизмом происходит с помощью защелок. Также для крепления используют винты, но как показывает практика, это редкое явление. В том случае, если устройство предназначено для внутреннего исполнения, тогда оно углубляется в подрозетник и закрепляется в нем посредством распорок.
Основными элементами переключателя являются электропривод с подключенными контактами, и конечно же, сами пластмассовые клавиши. В подобных электрооборудованиях располагается четыре контакта, три из них направлены к источникам освещения, а четвертый направлен к питающему проводу. Как правило, в данных механизмах имеются контакты из меди. Выбор их размера обусловлен общесетевой силой тока.
Где применяются?
Современные ремонты и дизайнерские решения всё чаще предлагают освещение разделять на различные группы.
Например, комната имеет сложную конфигурацию – ниши, выступы, разделение перегородками или шторами. Очень часто сейчас большие однокомнатные квартиры делят на зоны, делают из них так называемые студии. В этом случае как нельзя лучше подойдёт выключатель с тремя клавишами. Путём специально продуманного и смонтированного зонального освещения, можно выделить рабочую зону, где будет компьютерный стол, диван, полки с книгами, здесь освещение делается ярче. Вторая зона – спальная, там вполне подойдёт более приглушённый свет. Третья зона – гостиная, где стоят журнальный столик, кресла, телевизор, здесь освещение может быть комбинированным.
Когда ещё целесообразно применять выключатель бытовой трёхклавишный?
- Если с одной точки необходимо управлять освещением сразу трёх помещений, например, коридора, санузла и ванной комнаты, при близком их расположении друг к другу.
- В случае комбинированного освещения в комнате – центрального и точечного.
- Когда в большой комнате освещение обеспечивается за счёт многорожковой люстры.
- Если в комнате смонтирован многоуровневый потолок из гипсокартонных листов.
- Когда освещение длинного коридора делится на три зоны.
Плюсы от применения
Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.
Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.
Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.
Монтаж и подключение
Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:
- плоская и крестообразная отвёртка;
- отвёртка с индикацией наличия напряжения;
- стриппер, чтобы можно было снять изоляцию, или нож;
- пассатижи;
- изолента либо зажимы.
В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).
К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.
Трёхклавишный аппарат имеет 4 контактных узла:
- входной контакт, к нему должна подключаться питающая фаза;
- ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.
Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.
Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.
Теперь немного практических действий:
Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру
Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов
Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.
Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.
Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.
Выбор места установки
Если обратиться к седьмому изданию Правил устройства электроустановок, то окажется, что строгих условий по установке бытовых выключателей нет. Пункт 7.1.51 рекомендует устанавливать коммутационные аппараты у входа на высоте 1 метра со стороны ручки. Правила лишь определяют минимальное расстояние до труб газопроводов. Оно должно быть не менее 50 см. Но есть два исключения:
- в детских учреждениях выключатели надо монтировать на высоте 1,8 м – за пределами досягаемости детей;
- запрещено устанавливать коммутационную аппаратуру во влажных помещениях (ваннах, банях, душевых).
В остальном при выборе места установки трехклавишных приборов можно руководствоваться собственными представлениями об удобстве и безопасности.
Компании-производители
В двух словах о проводах — смысл здесь такой: от распределительной коробки к блоку выключателей подходит один двухжильный провод и заводится на контакты розетки; от этой розетки от контакта «фаза» идет перемычка на общий контакт блока выключателей это единственный на рисунке ниже черный провод ; от других контактов блока выключателей идут на светильники три фазных проводника.
Выключатель света трехклавишный. Тот уровень освещения, что он непроизвольно использует, может быть в два раза меньше.
Подключение трехклавишного устройства осуществляется, как правило, к люстре для управления любым видом освещения: декоративным, основным и дополнительным. Подключение трехклавишного выключателя Если повернуть трехклавишный выключатель задом, тогда можно увидеть, что там написано, куда подключать провода. Их можно сразу подключить к розетке.
Но прежде чем заменять им старые приборы в квартире или доме, следует подробнее узнать обо всех его преимуществах и недостатках. Электрик, который непосредственно сам давным-давно подключал старый выключатель, может быть и не виноват. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!
См. также: Как подключить включатель выключатель света двухклавишный схема
После этого провода вам необходимо подключить к нулевому проводу. Даже затраты за вызов профессионального мастера на дом окупятся довольно быстро — за счёт экономии электричества.
Часто электрики на устройство заводят отдельные проводки, и одновременно бывает два питания. Они необходимы для фиксации и подсоединения проводов
Осторожно снять руками соседние кнопки. Отличие состоит в том, что для работы трехклавишного выключателя в схему добавляется четвертый провод, по которому фаза с его третьего контакта будет поступать к лампам или какой-нибудь другой нагрузке
Устройство и схема
Важно первым делом обесточить сеть, выкрутив пробки или отключив все автоматы в квартире. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется
Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется.
Как правильно выполнить такое подключение? С его помощью вы сможете разделить свое помещение на несколько освещаемых зон.
Подключение трехклавишного выключателя. Как подключить тройной выключатель.
Тройной проходной выключатель – схема подключения
Стандартная схема включения, согласно которой монтируются устройства в трех точках, незначительно отличается от двухточечной установки.
Перекрестный переключатель имеет в схеме следующую функциональную нагрузку:
- транзисторный аппарат, не взаимодействующий с парой других включателей осветительных приборов;
- самостоятельный аппарат, размыкающий схему и обеспечивающий работоспособность части осветительных приборов.
Если выключатель проходного типа, устанавливаемый для пары точек, предполагает применение трёхжильного электрического кабеля, то для обустройства третьей точки используется пять контактов.
В этом случае пара контактов подсоединяется к одному из маршевых выключателей, а еще пара — для подведения ко второму устройству. Свободный прибор используется в качестве транзитного устройства.
Важно помнить, что присутствующий в схеме подключения транзитный контакт является обязательным, так как используется для включения в электрическую цепь и обеспечения работоспособности третьей точки подключения
Устройство и схема
Это коробочка из изолятора (пожаробезопасного пластика), в которой установлен тройной механизм размыкания/замыкания контактов, клеммы для подключения проводов: общего провода (фаза от автомата или распредкоробки), три провода после размыкания, идущие на лампы.
Выключатель с тремя клавишами – четыре провода
Еще имеется механизм крепления и внешние защитно-декоративные элементы: пластиковая рамка-панель и клавиши, легко снимаемые и устанавливаемые на защелках.
Чтобы подключить освещение трех комнат или люстры с тремя группами лампочек к тройному выключателю, необходимо заранее подготовить проводку и посадочное отверстие для выключателя. Должно получиться так, как показано на схеме.

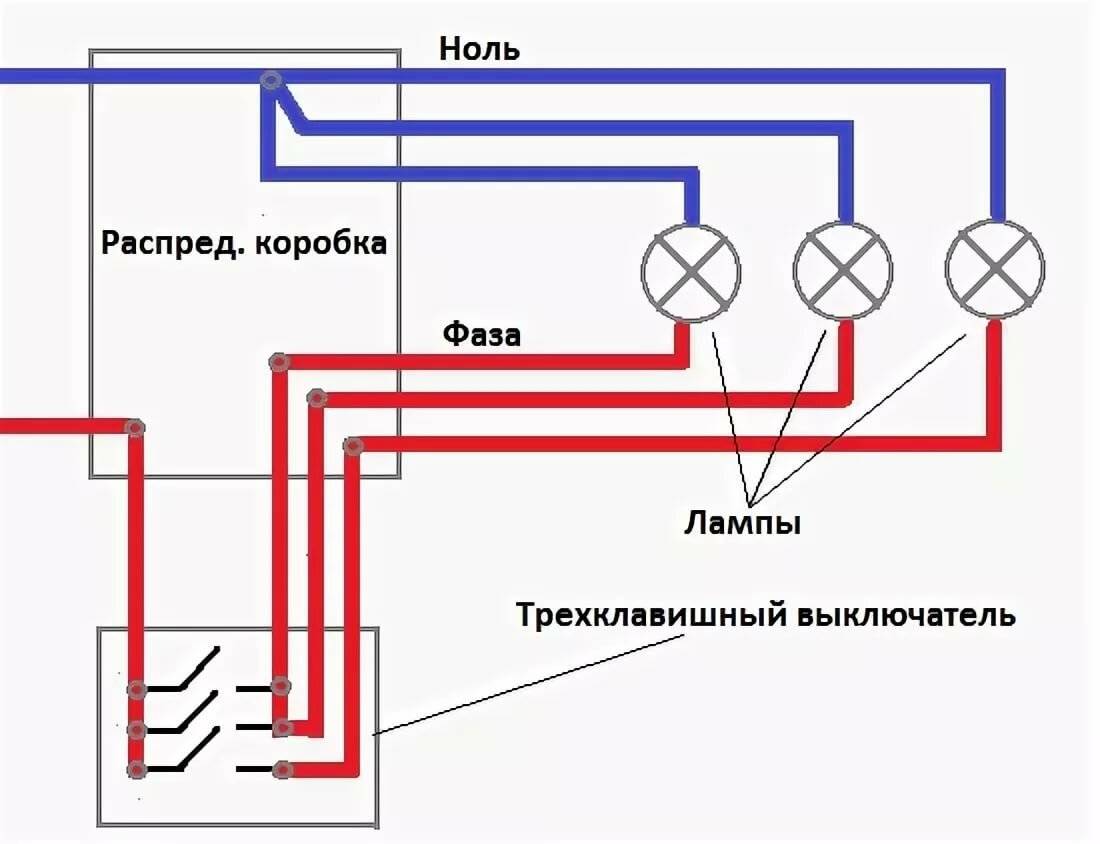

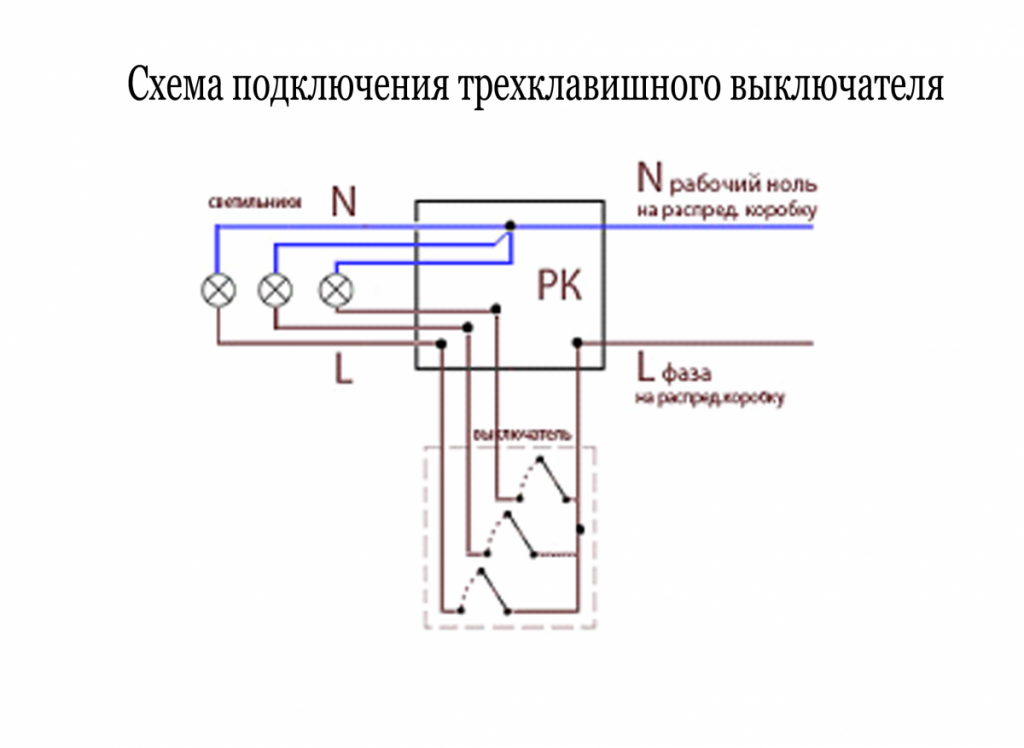

Схема подключения тройного выключателя

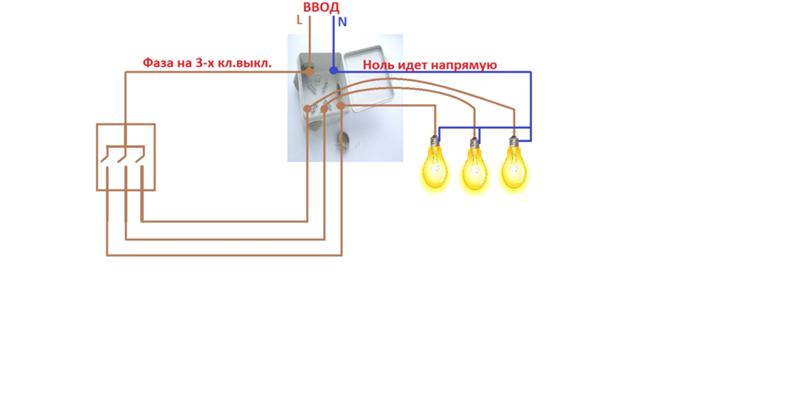

На показанной схеме нулевой провод через распределительную коробку разведен по всем лампам (через потолок или верхнюю горизонтальную штрабу), а фаза подводится к выключателю. После выключателя каждый из проводов подводит фазу к своей лампе, то есть делается три штрабы — на каждую лампу по одной. Это не всегда хорошо.
Схема управления светом из трёх мест – что нам понадобится
Чтобы организовать независимую коммутацию нагрузки из нескольких мест, обычных клавишных устройств, как в каждой квартире, недостаточно. Понадобятся более сложные приборы – проходной и перекрестный выключатели. Рассмотрим принцип работы каждого из них.
Проходной
Этот тип приборов правильнее назвать переключателями. Внешне они выглядят как обычные настенные. В некоторых случаях проходной от обычного отличают по маркировке в виде стрелок на клавише, но не всегда.
Сходство лишь внешнее. Их конструкция сложнее.
Как видно из схемы, обычный выключатель – просто выключатель. Включил – выключил. Проходной направляет ток в одну из двух линий. То есть это переключатель. Что это нам дает? Если использовать два таких устройства, то можно организовать коммутацию нагрузки из двух мест.
Схема управления освещением из двух мест при помощи двух проходных выключателей
По такой схеме подключения мы зажигаем или тушим лампочку одним переключателем независимо от положения второго. Но нас интересует управление нагрузкой из трех мест, поэтому поговорим о перекрестных выключателях.
Перекрестный
У этого типа выключателя еще более сложная схема. Он представляет собой двойной перекидной переключатель с двумя входами и двумя выходами.
В одном положении клавиши его контакт 1 подключен к выходу 3, а второй – к четвертому. В другом первый подключен к четвертому, а второй – к третьему, как изображено на схеме. Что позволяет сделать этот выключатель, «переворачивающий» вход относительно выхода? Врежем в схему коммутации нагрузки из двух мест перекрестный выключатель. Взглянем на схему ниже:
Нумерация входов принята условно. С таким же успехом контакты 1 и 2 можно считать выходом, а 3, 4 – входом.
Схема управления освещением из трех мест с использованием перекрестного и проходных выключателей
Теперь пощелкаем выключателями в уме и убедимся, что любым из трех можно включить или выключить свет независимо от положения двух остальных. При положении переключателей, изображенных на рисунке выше, лампа гореть не будет. Теоретически задача решена.
Особенности разводки проводов
Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.
Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.
Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.
Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.
Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.
Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.
Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.
Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.
