Как сделать трехскатную крышу своими руками

Нюансы возведения

Если терраса и частный дом расположены под одной крышей, то особых проблем с герметичностью сооружения возникнуть не должно. Главная задача – провести правильные расчеты и монтаж мауэрлата до покрытия конструкции крыши кровельным материалом. Если же крыша террасы будет прилегать к зданию, то появляется много трудностей по герметизации стыка.

Именно поэтому вариант совмещения террасы и загородного дома под одну крышу так популярен, как среди домовладельцев, так и опытных строителей

В целом же построить крышу не сложно и справиться с этим можно за сутки, но важно помнить, что ключевым моментом в этом процессе является точный расчет

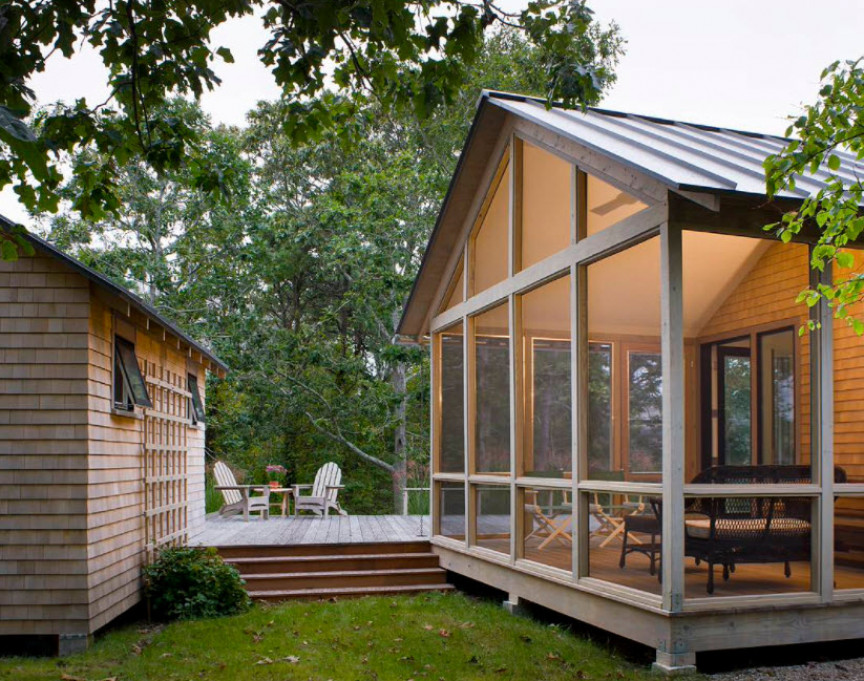

Терраса и дом под общей односкатной крышей

Терраса и частный дом, совмещенные под одну крышу с односкатной конструкцией – самый простой и в то же время популярный вариант. Главное преимущество такого проекта – террасу и дом можно возводить параллельно или поочередно. То есть, нет разницы, дом только строится или стоит уже годами, ведь создать общую крышу для обеих построек не составит никакого труда и справится с этим даже домовладелец

В первую очередь важно определить месторасположение террасы (сбоку или перед входом в дом, часть дома или его продолжение)

Как утверждают строители, больше пользуется спросом вариант, когда терраса расположена с длинной стороны дома. В этом случае скат крыши дома становится кровлей пристройки, при этом стропильная система выстраивается и высчитывается таким образом, чтобы габариты террасы полностью учитывались. Для этого нужно увеличить длину стропильных ног, укладывая их верхние концы на конек дома.

Стоит отметить, что в этом случае стропила становятся достаточно большими. В связи с этим ноги нужно укрепить, установив специальные подпорки, которые повысят надежность и устойчивость сооружения. Если этот вопрос проигнорировать, то в зимний период времени, лежащий на крыше снег, может создать нагрузку выше допустимой и стропильная система нарушится, что приведет к катастрофическим последствиям.

Попробовать совместить частный дом и террасу под общую односкатную крышу под силу и домовладельцу, ведь в организации стропильной системы нет ничего сложного. В то же время это сооружение непростое в плане надежности, его нужно хорошо и правильно рассчитать, учитывая все нагрузки. Именно поэтому лучше доверить это дело профессионалам, ведь только они произведут полные расчеты, подберут правильные опоры, сечение стропильных ног и шаг их монтажа.

Стропильная система трёхскатной кровли

Конструирование стропильной системы крыши с тремя скатами частично напоминает сборку несущей конструкции кровли из двух скатов. Её стропильные ноги также опираются на мауэрлат и коньковую доску, зафиксированную на стойках.

Отличие заключается в том, что два простых ската соединяют с третьим — треугольным, в результате чего крыша приобретает сходство с трапецией, если смотреть на неё сбоку.

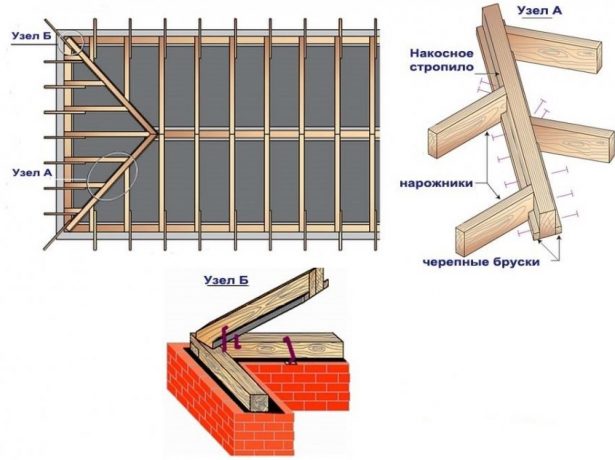

Сочетание рядовых и диагональных стропил делает несущую конструкцию крыши необычной

Двускатная крыша трансформируется в трёхскатную благодаря диагональным стропилам, размещаемым в области сооружения вальмового ската. Эти детали стропильной системы испытывают давление, в полтора раза превышающее нагрузку, оказываемую на стропильные ноги обычной кровли с двумя скатами.

Диагональные стропила — это элементы большой толщины и значительной длины. В процессе их установки прибегают к сращиванию — соединению двух досок сечением 5×15 см с помощью металлических пластин или добавочных деревянных элементов.

Больше всего для создания стропильных ног трёхскатной кровли подходят доски из тщательно просушенного бруса сечением 5×15 см и влажностью в пределах 20%. Материал обязательно покрывают составами, отпугивающими насекомых и предохраняющими от самовозгорания и гниения

Особенно важно обработать места, где одна деревянная деталь будет соединяться с другой

Диагональные стропила следует правильно соединять со всеми другими элементами стропильной системы

При сооружении трёхскатной кровли используют два или три стропила. Большее количество стропильных ног требуется в случае строительства обычного чердака. Если же под крышей задумано сделать мансарду с окном, то в третьем дополнительном стропиле необходимость отпадает.

Стропильную систему кровли с тремя скатами создают по следующим правилам:

• в качестве опор для диагональных стропильных ног используют те зоны мауэрлата, где несущие стены соединяются друг с другом под прямым углом;
• вместо третьего стропила, если пролёт между двумя другими элементами несущей конструкции кровли маленький, берут нарожники и ригели;
• пазы на стропилах вырезают так, чтобы их глубина не превышала четверти ширины стропильной ноги;
• диагональные элементы несущей конструкции крыши ставят таким образом, чтобы они выходили за границу стен примерно на 50 см.

Одно из главных условий успешного строительства трёхскатной кровли — это безошибочное создание узла, в котором диагональные стропила совмещаются с коньковым брусом. Чтобы соединение нескольких деталей было безукоризненным, стропильные ноги подрезают и устанавливают на консоли под прямым углом.

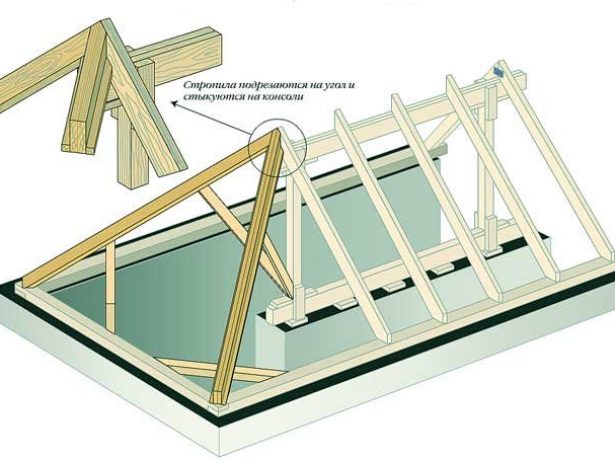

Диагональные стропила подрезаются на угол и стыкуются на консоли

Нюансы возведения

Если терраса и частный дом расположены под одной крышей, то особых проблем с герметичностью сооружения возникнуть не должно. Главная задача – провести правильные расчеты и монтаж мауэрлата до покрытия конструкции крыши кровельным материалом. Если же крыша террасы будет прилегать к зданию, то появляется много трудностей по герметизации стыка.

Именно поэтому вариант совмещения террасы и загородного дома под одну крышу так популярен, как среди домовладельцев, так и опытных строителей

В целом же построить крышу не сложно и справиться с этим можно за сутки, но важно помнить, что ключевым моментом в этом процессе является точный расчет

Как усадка и другие «капризы» деревянных домов влияют на крышу сруба

У дерева пористый и волокнистый ствол со множеством капилляров, по которым от корня к кроне и обратно движется жидкость с растворенными в ней питательными веществами. Как только дерево срубили, эта влага начинает испаряться. Поскольку естественная влажность древесины может достигать 80%, при высыхании бревна заметно теряют в объеме. Причем процесс высыхания, если не используются специальные сушильные камеры, продолжается несколько лет до тех пор, пока не будет достигнута равновесная влажность — 10-15% в зависимости от условий эксплуатации.

Совсем сырой лес для строительства срубов не используют. Бревнам дают отлежаться как минимум несколько месяцев или даже 1-2 года просто на воздухе. Это называется атмосферной сушкой, она позволяет довести влажность пиломатериалов до 20-30%. После этого из них, как из конструктора, складывают стены сруба. И здесь начинается самое интересное. Параллельно идут два процесса:

1. Бревна продолжают сохнуть до границы равновесной влажности, то есть еще уменьшаются в размерах.
2. Под нагрузкой полости, в которых раньше была влага, сжимаются, из-за чего плотность древесины растет, а толщина бревна уменьшается.

В результате дом усаживается: стены становятся ниже и тянут за собой крышу сруба. Причем высокие стены теряют в высоте больше, чем низкие. Все это продолжается годами, а общая усадка зависит от первоначальной влажности и породы древесины и может достигать 20%. Самая интенсивная усадка идет в первые 2-3 года после того как сруб был поставлен, затем подвижки становятся все меньше, но дом остается «живым» на десятилетия.

Из-за усадки первые два года отделочные работы в доме лучше не делать. Но, к сожалению, с крышей на срубе метод «просто подождать год-два» не работает. Дом нужно закрывать кровлей сразу же после постройки, поскольку в противном случае есть риск порчи древесины, особенно верхнего венца стен. Это еще одна особенность срубов, с которой, как и с усадкой, придется смириться.

Итак, стены бревенчатого дома усаживаются, уменьшаясь в размерах, а «едущая» за ними крыша сруба, соответственно, немного меняет свою форму. Речь идет о сравнительно небольшом изменении углов наклона скатов — в пределах 2-4%. Как правило, конек проседает сильнее стен, поэтому кровля на срубе становится чуть более пологой.

Что это значит с точки зрения устройства крыши? Вот основные последствия этих «капризов» деревянного дома:

1. При расчете минимального допустимого уклона крыши на доме из бревна нужно добавлять к полученному значению 5%. Это необходимо, чтобы нагрузка на кровлю, когда она «сядет», не оказалась больше, чем могут выдержать несущие конструкции или кровельный материал.
2. Стропильная система крыши не должна быть жестко зафиксирована. Нужно обеспечить ей подвижность, иначе крепления стропил и других элементов каркаса может просто вырвать. Последствия этого катастрофичны: от сильного снижения несущей способности крыши сруба до частичного или полного обрушения кровли.
3. Работа над кровлей не заканчивается после того как вы сделали крышу на срубе. Первые два года места креплений нужно раз в полгода проверять на случай, если из-за усадки они ослабнут. Кроме того, при сильной или неравномерной усадке подвижные крепления могут занять крайнее положение, и в этом случае тоже нужно будет принимать меры.

Все эти особенности не просто сильно усложняют монтаж крыши на срубе из бревна. Они еще и сужают выбор возможных вариантов кровель и способов их устройства. Но обо всем по порядку.

Как сделать трехскатную крышу

Технология строительства крыши с тремя скатами выполняется в следующей последовательности:

1. Старт работ начинается с укладки мауэрлата и лежней. Стыкуют брус, строго соблюдая прямой угол. Крепление к кирпичным стенам осуществляется с помощью анкеров или шпилек. Предварительно укладывается гидроизоляционный материал, а древесина обрабатывается антипиреном и антисептиком. Для облегчения последующих работ на мауэрлат наносится разметка.
2. После укладки мауэрлата настилают балки перекрытия, соблюдая следующий порядок: первыми кладут крайние, затем промежуточные. Деревянные прокладки помогают регулировать высоту монтируемых балок. Выполнение настила чернового пола чердака или мансардного помещения обеспечивает удобство проведения дальнейших работ по устройству крыши и увеличивает степень их безопасности.
3. Схема установки вертикальных стоек зависит от наличия и расположения внутренних перегородок и конструкции перекрытий. Они могут опираться на лежни или балки и крепятся к ним, используя металлические или деревянные накладки. Рекомендуется при их установке в стропильной ферме трехскатной крыши придерживаться шага не более 2 метров. Действует и еще одно правило: стойки нужны в местах, где соединяются накосные стропила с коньком и на крою крыши, где образуется вертикальный фронтон.
4. Для дальнейшего этапа работ необходимо определить положение вальмы и конька, поскольку крыша должна быть идеально симметричной. Для этого измеряют длину стен, параллельно которым будет располагаться коньковый брус и фиксируют длину конька до угла вальмового ската. Разница этих показателей, разделенная пополам, будет соответствовать расстоянию от конька до параллельной стены. Далее устанавливают на стойки коньковый брус и выполняют его крепление.
5. Монтаж наслонных боковых стропил в трехскатной крыше выполняется креплением каждого элемента к коньковому брусу и мауэрлату. Для начала делают шаблон, приложив доску в месте установки крайней стропильной ноги, и по нему заготавливают необходимое число стропил. Чтобы конструкция была супер надежной, боковые стропила усиливают подкосами. Они укладываются под углом в 45 градусов на балки перекрытия.
6. Разметка накосных стропил со стороны вальмового ската осуществляется таким образом: брус или доску опирают в стойку и выполняют косой запил в верхней части, затем прикладывают к мауэрлату в местоположении его углового соединения и выполняют нижний запил. Закрепление стропил производят, используя уголки или накладки. В связи с тем, что накосные стропила испытывают серьезную нагрузку, для их усиления используются также специальные подпорки, называемые нарожниками. Они представляют собою укороченную стропильную ногу, поддерживающую участок вальмового ската и опирающуюся одной стороной на мауэрлат, а другой на накосные стропила.

Надо отметить, что в тех случаях, когда накосные стропила имеют значительный показатель длины, то под ними с целью усиления конструкции устанавливают еще вспомогательные опоры – шпренгели, которые закрепляют на балках перекрытий.

Последним этапом устройства каркаса трехскатной, как и двускатной крыши становится монтаж обрешетки. Шаг между укладываемыми досками рассчитывается в зависимости от выбранного кровельного материала. Если это металлочерепица, то рационально сделать разряженную обрешетку, покрытие мягкой кровли требует сплошной поверхности. В этом случае применяют кровельную водостойкую фанеру.

Строительство трехскатной крыши своими руками

Перед укладкой мауэрлата обустраивают армопояс

Перед началом работ составляют чертеж и схему конструкции. Указываются габариты основных составных частей постройки.

Последовательность работ при самостоятельном возведении кровли будет выглядеть так:

1. Начинают с монтажа мауэрлата. Особенности процесса зависят от материала постройки. При работе с газосиликатным зданием или стенами из кирпича нужно предварительно создать поясную конструкцию из бетона с армированием. В ее стяжке ставят шпильки из металла. При работе с постройкой из дерева крепежные бруски закрепляются болтами-анкерами, монтируемыми в верхней части сруба. Чтобы изолировать стыковые места стеновых конструкций и мауэрлата, используют двойную рубероидную прослойку. Фиксация производится анкерами или арматурными скобками.
2. Устанавливаются стойки под конек. Они должны находиться четко под прямым углом. Добиваются этого использованием временных подкосов до стягивания брусом. Угол монтажа регулярно проверяют уровнем. Стоечные элементы закрывают прогоном конька и скрепляют гвоздями либо уголками.
3. Укладывают ноги стропил. По снятым меркам подготавливают шаблон и запиливают пяточные опорные пазы по парам. Поднимают стропила к дощечке конька и упирают в мауэрлат. Для ровности установки в начале закрепляют две крайние пары и протягивают между ними лесу. Последняя становится ориентиром, помогающим выровнять оставшиеся стропила. Если длина брусков превышает 4,5 м, к стойкам укрепляют подкосы с наклоном 45 градусов. Рядовые элементы монтируются с шагом, вычисленным исходя из ожидаемой нагрузки.
4. Закрепляют диагональные стропила. Эта операция довольно трудна в исполнении. Обычно принято монтировать 3 ноги с дистанцией между ними 0,6-0,9 м. Если в кровле планируется сделать окно, нужна добавочная поддержка, для которой ставят еще один элемент. Для полувальмового варианта диагональные компоненты крепятся не на балку, а на опорную доску. Ее прибивают к начальной паре рядовых брусков стропил. Строение такой доски напоминает ригельную балку, но опорник в данном случае не врезают в тело элемента, а прибивают наверх.
5. Монтируют нарожники. Их крепят к диагональным элементам с помощью уголков из металла или простых гвоздей. Чтобы соединение было крепче, возможно сделать подпил в нижней части.
6. Монтируют кобылки и украшения для карниза, обустраивают крепежи для стока воды. Устанавливают ветровые доски.

На кровле монтируют гидроизоляцию с помощью степлера. Пленочное покрытие режут полосами требуемых габаритов и закрепляют на стропилах. Верхний слой должен на 0,1-0,15 м перекрывать нижний. После этого закрепляют контробрешетку из тонких реек и саму обрешеточную конструкцию традиционным способом. Конечные два стропила протягивают через ее плоскость и закрепляют к вертикальной стене.

Разновидности

Устройство висячей стропильной системы во многом зависит от формы и размеров перекрываемого сооружения. Чем больше площадь дома, тем больше конструкция насчитывает дополнительных элементов, увеличивающих несущую способность каркаса. Самая простая ферма представляет собой равнобедренный треугольник, образованный стропильными ногами и затяжкой. Но чем длиннее стропил, тем больше потребуется опор, компенсирующих их прогиб под действием собственного веса. Различают висячие стропильные системы следующих типов:

1. Простая трехшарнирная арка в форме треугольника. Это образец самой простой стропильной фермы висячего типа, которая состоит из стропильных ног и затяжки. Она представляет собой замкнутый треугольник, основание которого работает только на растяжение, а стороны – на прогиб. Таким образом можно перекрыть пролеты шириной до 6 метров.

2. Трехшарнирная треугольная арка с подвесом или бабкой. Если ширина перекрываемого сооружения превышает 6 метров, то использование цельного бруса для изготовления затяжки проблематично. Деревянный элемент такой длины будет прогибаться под собственным весом, поэтому его изготавливают из 2 отдельных частей и подвешивают к коньку с помощью бабки.

3. Трехшарнирная арка с приподнятой затяжкой. Этот вариант висячей стропильной системы используется, если крыша относится к мансардному типу. При этом затяжку перемещают к верхней части стропильных ног ближе к коньковому соединению. Чем выше она находится, тем большее напряжение на растяжение она испытывает. При оборудовании мансарды приподнятая затяжка выполняет роль потолочных перекрытий.

4. Трехшарнирная треугольная арка с ригелем. В этом варианте подвижные крепления в виде ползуна, которыми крепятся к мауэрлату, заменяются на неподвижные. Поэтому ригель, стягивающий стропильные пары в верхней части, испытывает нагрузку не на растяжение, а на сжатие.

Трехшарнирная арка с подкосами и бабкой

Расчет шатровой конструкции

Вначале рассмотрим алгоритм расчет основных значений системы

Принимаем во внимание, что у крыши есть четыре ската, каждый из которых представляет собой равносторонний треугольник. Угол наклона скатов выбирается в зависимости от площади покрытия и климатической зоны расположения объекта

С учетом климатической зоны в таблицах строительных норм и правил выбирается минимально допустимый угол наклона скатов.

Выбор кровельного материала от угла уклона

Длина центральной стропилины зависит от угла наклона и определяется по широко известной формуле прямоугольного треугольника. Вначале надо найти длину диагонали, это делается расчетным путем или обыкновенным замером. Второй метод проще, при помощи рулетки найдите это значение.

У нас имеется угол наклона скатов, в Интернете найдите тангенс, умножьте его на дину половины катета и в результате получится высоту вертикальной опоры шатровой крыши. Далее следует рассчитать длину накосного стропила. Она рассчитывается по нескольким формулам, самая простая из них теорема Пифагора: c2=a2+b2, где:

с – длина стропилины;

a – половина катета строения;

b – высота вертикальной опоры.

Отсюда — длина стропилины равняется квадратному корню суммы квадратов указанных величин. Вот и все, если это сделать самостоятельно сложно, то в Интернете есть большое количество онлай-калькуляторов. После введения данных выдаются не только размеры элементов системы, но и подсчитывается их количество.

Основные типы существующих кровель

Виды кровель, используемые в строительстве очень разнообразны. Основных типов, которые пользуются популярностью у строителей, пять:

1. круглая;
2. односкатная;
3. двухскатная;
4. шестискатная или ломаная;
5. четырехскатная или шатровая (конверт).

Особой любовью у профессионалов строительного дела пользуется шатровая крыша. Это можно объяснить тем, что строение с шатровой кровлей имеет презентабельную внешность. Кроме того, она обеспечивает строению значительное укрепление.

Еще одним огромным плюсом шатровой крыши является ее экономичность в исполнении. Это объясняется отсутствием фронтонов и использованием коротких балок, что позволяет закупить меньше строительного материала и сэкономить на этом.

К тому же шатровая крыша имеет отличное водоотведение из-за наклона скатов, срок эксплуатации материалов для кровли благодаря этому значительно увеличивается.

Типы крыш и виды кровель

Продуманный экстерьер частного дома создаст приятное впечатление, как для самого собственника жилья, так и для его знакомых или соседей, ведь по внешнему восприятию дома формируется мнение и о его хозяине. В идеальном случае дизайн дома и пристройки должны соответствовать друг другу, правильно сочетаться между того чтобы это стало возможным необходимо использовать единый кровельный материал, как для дома, так и для пристройки к нему. Исключением из правил станут стеклянные пристройки для обеденного стола с видом на окружающую среду или же оранжерея. В этом случае кровля также должна иметь прозрачный вид, в независимости от дома и его понимать специфику слов, понимать их суть, так как крыша – это верхняя часть дома, конструкция, имеющая в себе слои теплоизоляции и гидроизоляции. В свою очередь кровля – декоративное покрытие, защищающее крышу от атмосферных кровельных материалов для пристройки зависит от нескольких факторов:

• Функциональной роли помещения.
• Архитектуры пристройки.
• Строительных материалов, используемых при строительстве дома.
• Кровельных материалов крыши.
• Финансовых возможностей.

Если использовать единый кровельный материал невозможно, то нужно продумать то, как это будет выглядеть внешне, что в данном случае уместно, а что нет

Важно выдерживать дом и пристройку в едином стиле, чтобы пристройка не показалась лишней. В идеальном случае дополнительное сооружение должно подчеркивать дом, быть его оригинальным украшением

Если хорошо продумать проект, то можно создать такой эффект, что будет казаться, словно крыша частного дома «перетекает» на террасу или веранду, образуя, таким образом, одно целое. Типы крыш:

• Плоская.
• Скатная (наименование зависит от количества скатов)
• Одно- и многокаскадные.
• Купольные и конические.
• Сложные (ломаная, многощипцовая и т.д.)
• Потолочные и чердачные.

Сложную крышу используют только для пристроек, которые должны соответствовать стилю дома, например, классицизм или готический стиль. В целом более популярной для пристроек является простая односкатная крыша, ведь именно она будет оптимальным, практичным и недорогим крышу можно соорудить разными методами, однако изначально нужно определить:

• Конструкцию дополнительного здания.
• Используемый кровельный материал.
• Особенности крыши.
• То, какими будут слои теплоизоляции и гидроизоляции.
• Финансовые возможности.

Крыша конвертом для беседки

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

• Первым делом устанавливаются диагональные стропильные ноги.
• Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
• Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
• Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
• Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

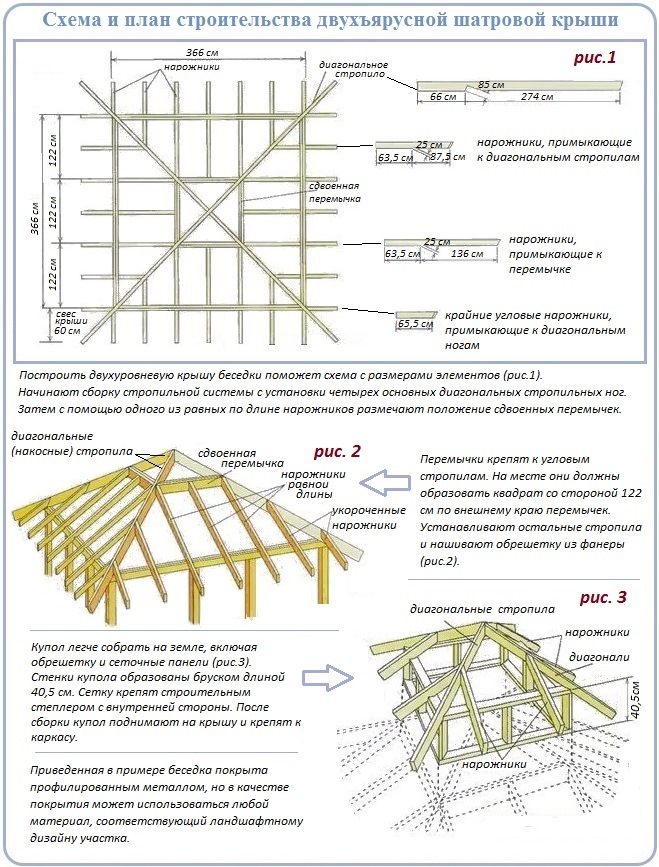

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

https://youtube.com/watch?v=5qLbYAArQ9o

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

Герметизация ендовы

Чтобы облегчить работу, соберите строительные леса, сделайте лестницу для хождения по крыше. Для защиты поверхности металлической черепицы от повреждения, упорные материалы оббейте мягким изделием. Используйте для этого линолеум. Этапы герметизации:

1. На стене сделайте линию – по ней нужно обработать штробу для монтажа металлической части герметизации. Чтобы прорезать кирпичную кладку воспользуйтесь шлифовальной машиной с алмазным диском для работы по бетону, не для керамики. Последний элемента имеет прорези, при помощи которых можно удалить пыль.
2. Прочистите стену от загрязнений, приделайте ленту гидроизоляции (ЛГ) на битумной базе. Работайте при плюсовой температуре, плотно прижимая ЛГ к плоскости, не допуская карманов или пропусков. Новые ЛГ могут вытягиваться и компенсировать изменения конструкции.
3. Накройте ленту ендовой. Установите завальцовку в штробу (ШТ), второй конец саморземи приделайте к металлочерепице. Для увеличения герметичности, штробу сначала нужно накачать герметиком, вставить ендову. К стене элемент зафиксируйте дюбелями по металлу. Не рекомендуется покупать большие метизы, в таких местах нагрузка небольшая.
4. Снимите лестницу, вставьте конёк, прикрутите его саморезами к покрытию.

При использовании битумной черепицы процесс упрощается. Не требуется разрезать металла, мягкие гонты хорошо загибаются, а лишние части отделяются монтажным ножиком. По такие покрытия делают сплошную обрешётку из плит или фанеры.

Технология сборки

Перед тем, как монтировать каркас крыши, необходимо выполнить расчет параметров ее элементов, основанный на вычислении совокупной нагрузки на конструкцию, а также создать подробный чертеж, отражающий его результаты.

Имея перед собой схему каркаса, качественно осуществить монтаж стропильной системы двухскатной крыши намного проще. Технология сборки конструкции подразумевает следующую очередность:

1. Сначала на верхний пояс наружных стен, на которые будут опираться скаты укладывают мауэрлат, а на внутренние перегородки, если система наслонная, монтируют лежень. Эти элементы должны прочно фиксироваться с помощью анкерных болтов или шпилек.
2. Затем выполняют крепление стропил. Они фиксируются с помощью гвоздей к мауэрлату, а также соединяются между собой с помощью металлической накладки. Стоит напомнить, что в стропилах изготавливают выпил под мауэрлатный брус, а не наоборот. Сначала выполняется установка стропил, располагающихся с краю, чтобы по ним выставить уровень, по которому будут выравниваться остальные пары.
3. После установки стропил следует поставить вспомогательные опорные элементы, которые буду их поддерживать – подкосы, затяжки, схватки. Чтобы надежнее зафиксировать ригель, его конец делают с выступом в половину толщины бруса и подрубают его к стропилу, фиксируя гвоздями в нескольких местах.
4. Поверх стропильных ног приколачивают обрешетку, на которую фиксируется кровельный материал. Материал и шаг обрешетки выбирают в соответствии с характеристиками кровельного материала и уклоном крыши.

Схема сборки стропильного каркаса

Схематичный алгоритм сборки стропильной системы

Основные элементы трёхскатной конструкции

Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами

При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:

1. Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.
2. Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
3. Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.
4. Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.
5. Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
6. Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
7. Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.
8. Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.
9. Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
10. Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.

Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

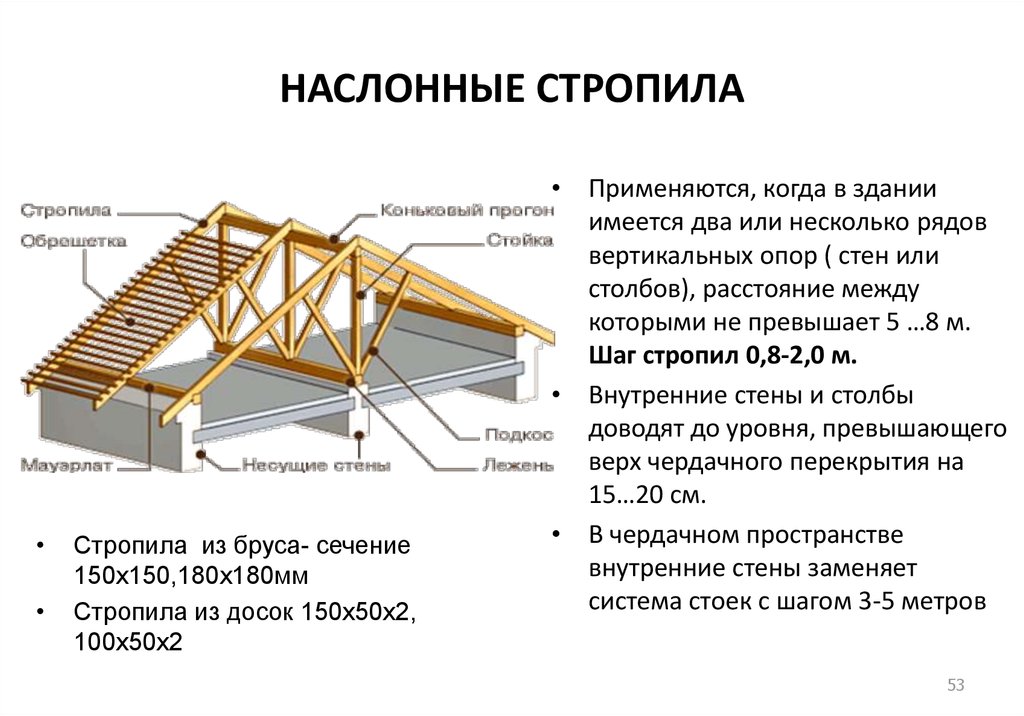

Конструкция стропильного каркаса
