Как подключить тройную розетку: в один подрозетник, с одним проводом

Классификация

Штепсельные розетки отличаются по конструктивным особенностям, электрической схеме, числу колодок и иным параметрам. Рассмотрим подробнее каждый из признаков.

По типу конструкции

Конструктивно устройство бывает двух видов:

1. Скрытой установки. Углубляется внутрь стены, а снаружи находится только внешняя часть с местом для вставки штепселя. Крепление узла происходит с помощью лапок, которые с одной стороны упираются в элементы устройства, а с другой — к основанию (к примеру, стене или установочной коробке). Для регулировки крепления применяется специальный винтовой зажим.
2. Наружной установки. В отличие от рассмотренного выше вида, конструктивные элементы такого узла находятся снаружи. Для крепления применяются винты, удерживающие изделие на поверхности. Электрическая часть надежно защищена пластмассовым корпусом. В качестве дополнительных опций может применяться подсветка, крышка от детей, таймер выключения и т. д.
3. Переносные. По сути, это удлинители, представляющие собой вилку и розетку, соединенную шнуром определенной длины.

По электрической схеме

Штепсельные розетки отличаются по наличию контакта, соединяющего металлическую часть электроприемника с заземлением.

Выделяется два вида:

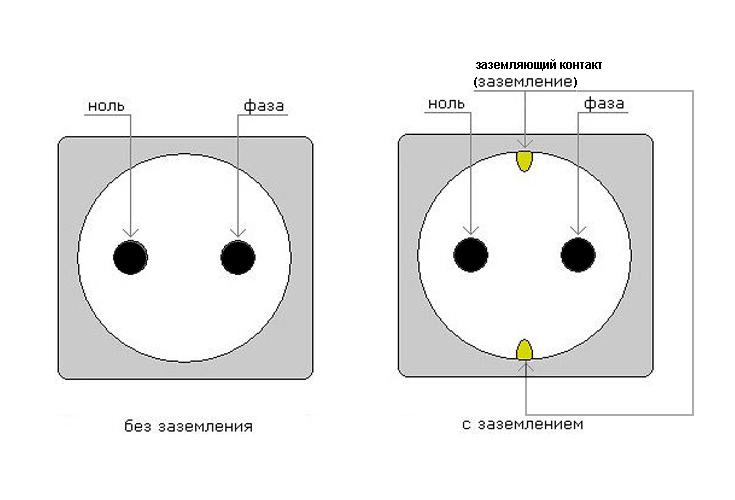

1. С заземлением (три контакта). Применяется в квартирах, домах или иных объектах, где имеется заземляющий контур с низким сопротивлением. Конструкция выполнена таким образом, чтобы заземление происходило раньше подачи напряжения на штепсельную вилку и само оборудование. Особенность обусловлена требованиями безопасности. Применяется для подключения оборудования с металлическим корпусом: стиральная машинка, электрические плиты и т. д.

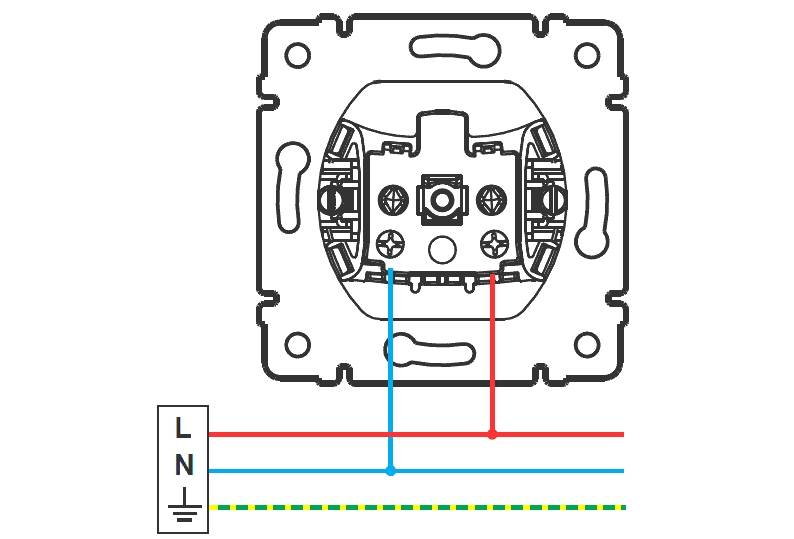

2. Без заземления. Их легко определить по наличию двух контактов. Здесь не предусмотрено заземляющего разъема, что снижает уровень безопасности при пользовании устройством. В случае попадании фазы на токопроводящий корпус человек может оказаться под напряжением.

По количеству колодок

Конструктивно штепсельные розетки отличаются по числу колодок для подключения.

Они бывают:

1. Одноместные. Применяются для включения только одного прибора. Для увеличения числа разъемов можно использовать переноски или тройники.
2. Двухместные и более. В таких электрических узлах возможно подключение двух и более приборов. Наиболее распространенный вариант — двух- и трехместные розетки.

По типу зажима провода

Важный момент при выборе — тип входных контактов.

Они бывают:

1. Винтовые. Степень затяжки провода регулирует человек.
2. Безвинтовые. Особенность — зажатие провода с помощью специальных пружин. Считаются более надежными, ведь в процессе эксплуатации степень сжатия не уменьшается от вибраций или других воздействий.

Дополнительные особенности

Кроме уже рассмотренных признаков, штепсельные розетки классифицируются и по другим параметрам:

1. По количеству полюсов — двух и трех полюсные.
2. С защитным контактом или без него. Особенность — наличие металлических элементов, соединенных с заземляющим контуром.
3. По наличию шторок. Особенность — наличие специальных заслонок, защищающих детей от попадания напряжения. Открываются только при одновременном сильном нажатии на оба элемента.
4. По материалу выходных и входных контактов. Изготавливаются из латуни или бронзы.
5. Со свитч (RJ-45) и без него. В некоторых моделях предусмотрен разъем для подключения сетевого оборудования.
6. По наличию тумблера. Конструктивно предусмотрен выключатель, с помощью которого можно подавать и снимать напряжение с контактных соединений.
7. Для переносных ламп. Используется для подачи пониженного напряжения (12 В, 24 В) и имеет иную конструкцию во избежание ошибочного включения переносной лампочки в сеть 220 В.
8. По наличию подсветки. В таких девайсах предусмотрен светодиодный источник света, упрощающий подключение в полной темноте. Часто устанавливаются в спальне, прихожей или гостиной.

Приведенная выше классификация позволяет понять многообразие и важность штепсельных розеток и быстрей определиться с покупкой. Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Как по схеме подключить проходной выключатель: одноклавишный, двухклавишный, как обычный, схемы, критерии выбора

Установка розетки в стену из бетона или кирпича

Для установки розетки или выключателя в стену потребуется специальная коробка, которая называется подрозетник.

Чтобы его установить в бетонную или кирпичную стену нужно провести следующее действие:

• приготовить нужный инструмент и материал;
• сделать разметку на стене, в месте установки розетки;
• высверлить углубления в стене;
• установить подрозетники.

Из инструмента возьмем:

• перфоратор;
• специальная коронка для сверления диаметром 70 мм;
• уровень;
• карандаш;
• шпатель.

Из материала возьмем:

• подрозетники;
• саморезы;
• строительный алебастр;
• вода.

Для начала размечаем место установки розеток. Расстояние от пола в жилых помещениях описано в статье о монтаже электропроводки .

Для примера будем устанавливать блок из трех подрозетников. Так будет более понятнее суть установки.

На самом деле установка количества розеток регламентируется вами. Сколько нужно, столько и устанавливайте: одну, две, три, четыре или пять. Больше, с подводкой одного трехжильного провода, не имеет смысла, да и не безопасно.

Если нужно больше, делайте отдельную группу розеток с подводкой другого трехжильного провода питания.

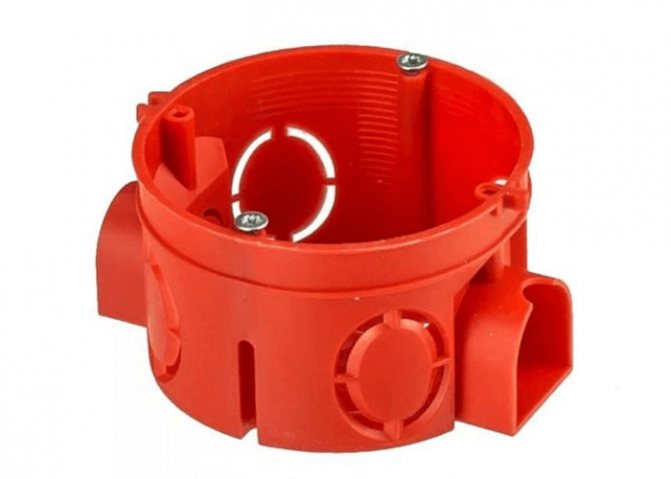

Подрозетники нужно купить такие, у которых есть специальные пазы для соединения между собой. Соедините подрозетники друг с другом.

Если измерить расстояние от середины одного подрозетника до середины другого, то получится расстояние равным 71 мм. Запомните это расстояние. Оно вам пригодится, когда будите размечать и измерять место сверления.

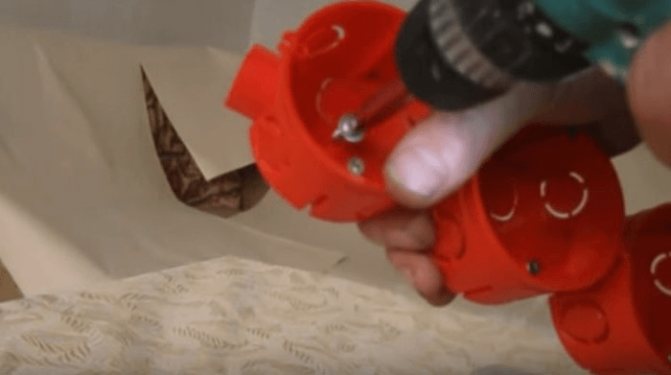

Изготавливаем шаблон для разметки. Для этого в центр каждого подрозетника вкручиваем саморез. Саморез может быть любой:

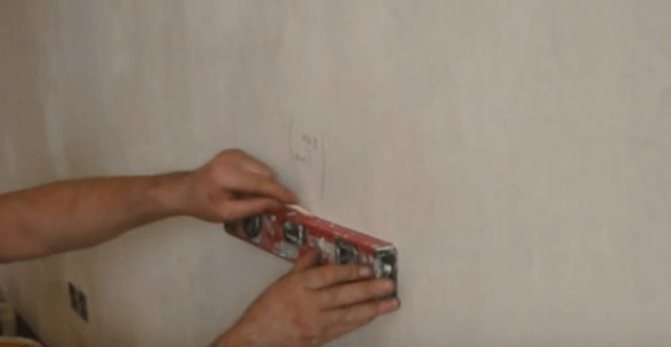

Отметив нужное место отбиваем уровень карандашем:

Затем прислонив блок из трех подрозетников к стене делаем царапины саморезами снизу в верх, а после царапины дорисовываем карандашом. Это будет место сверления.

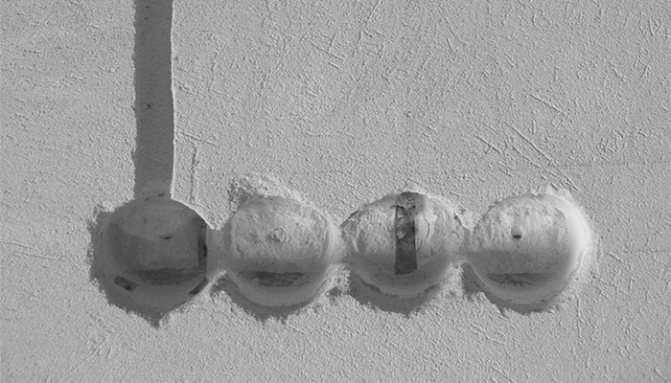

Работа будет пыльная. Приступаем к сверлению. Вставляем коронку в перфоратор и сверлим три отверстия до нужной глубины.

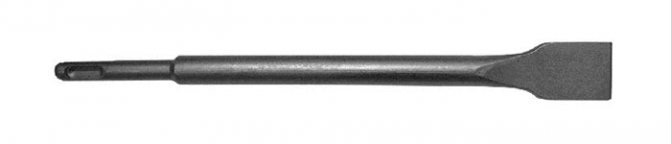

Дальше работаем лопаткой, выставив перфоратор на долбление:

Предварительно вымести всю пыль кистью с мест сверления:

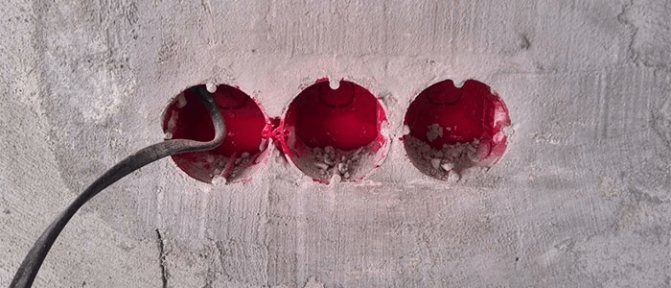

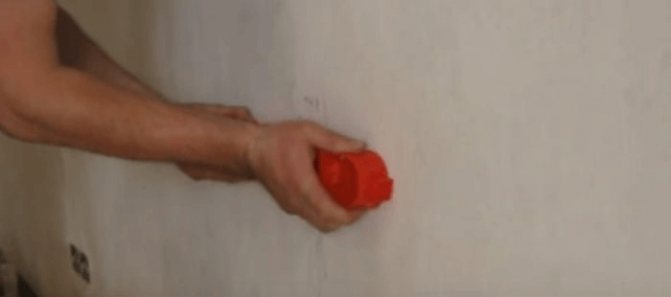

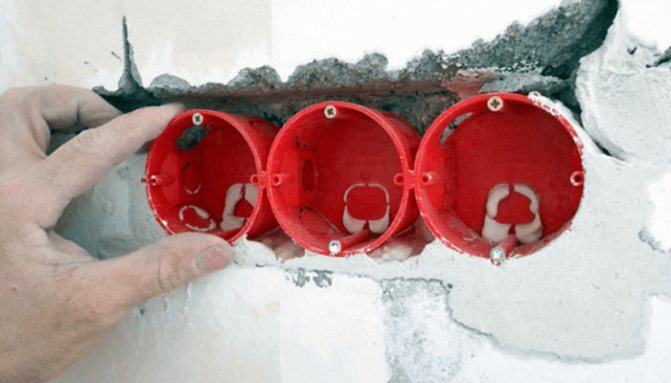

Примеряем и проверяем плоскость, что бы подрозетники не выступали из стены. Обязательно проходим пропиткой места сверления водой и еще раз примеряем и устанавливаем подрозетники с помощью строительного алебастра:

Если все розетки будут на 220 В, то провод, который будите заводить в коробку, должен быть с крайним, что поможет избежать проблем с подключением.

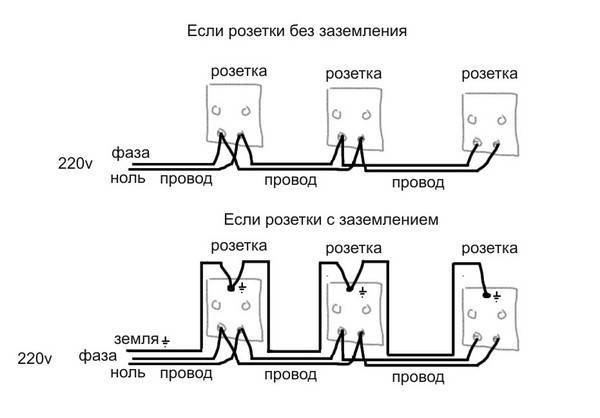

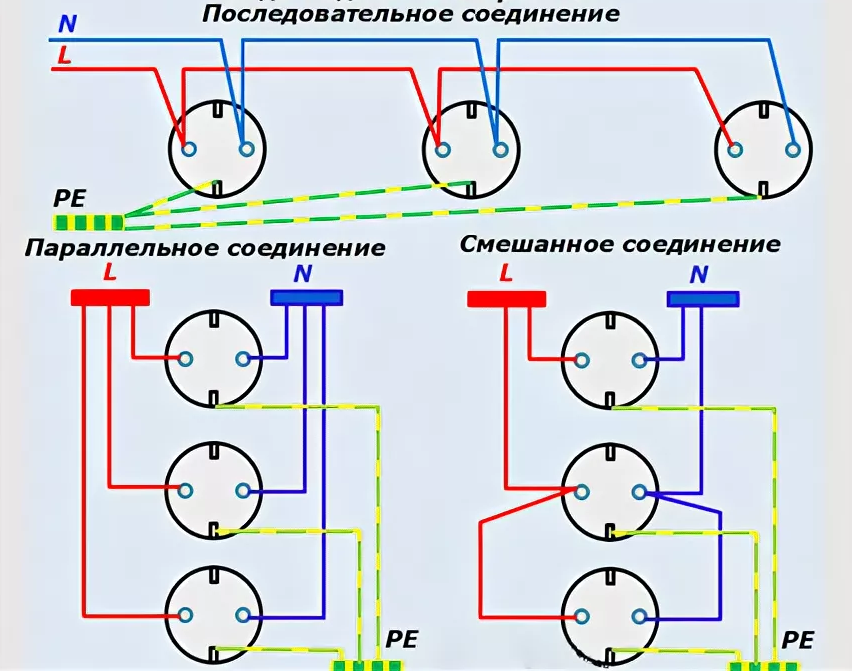

Провода, при подсоединении розеток, можно проводить шлейфом, от одной коробки к другой через отверстия проделанные заранее при соединении коробок между собой.

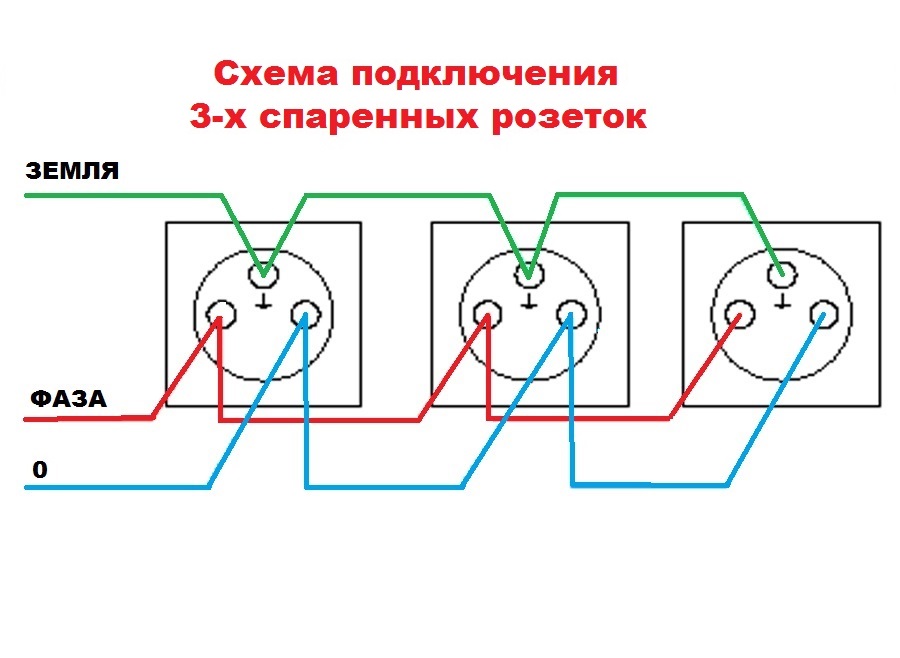

Подключение тройной розетки

Мы рассматриваем вариант установки тройной розетки с креплениями в трех разных подрозетниках. В данном случае подключение происходит по параллельной схеме. Есть также розетки, подключение которых производится через шлейф последовательно. В такие розетки желательно не подключать сразу несколько электроприборов с большим энергопотреблением. Подключение в этом случае производится по схеме, которая идет в комплекте с розеткой.

В нашем случае мы подключаем все провода к зажимам розеток и плотно зажимаем их винтами или клеммами (зависит от типа розетки). После этого я обычно аккуратно скручиваю провода внутрь коробки и устанавливаю центральную часть розетки. У меня есть 5 маленьких уровней, которыми удобно мерить ровность установки. Вам хватит и одного. Чтобы немного поправить уровень установки, нужно после наживления шурупов слегка пристукивать металлический корпус розетки для его выравнивания. После этого, не снимая уровня, затянуть винты.

После установки центральной части тройной розетки, устанавливаем декоративные накладки. Вы также можете подробнее прочитать о том, как установить розетку своими руками.

Розетки почти готовы к использованию. Осталось только включать автомат и проверить их работоспособность. Лучше всего это можно сделать с помощью настольной лампы или другого простого электроприбора. В первый раз не стоит включать в сеть сложную технику. Поздравляю! Теперь вы можете  установить тройную розетку самостоятельно!

Подготовительные работы

Речь идет об установке тройной розетки внутренней. Опять же можно выделить два способа установки:

1. с одним подрозетником;
2. с тремя подрозетниками.

Какой бы выбор ни был, необходимо разметить место установки. Некоторые рекомендуют использовать уровень, однако, если пол не по уровню, конструкция будет смотреться неровно. Поэтому лучше гнездо под розетку сделать немного больше, чтобы можно было ее регулировать. Если вы решили установить тройную розетку в один подрозетник, то надо отмерить размеры подрозетника, сделать допуск и выдолбить отверстие в стене.

При установке трех одинарных розеток под каждую из них нужно поставить подрозетник. Здесь нужна особая точность. Необходимо не только выставить уровень, но также рассчитать расстояния так, чтобы каждая из них вошла в свое гнездо лицевой панели.

Крепить подрозетник необходимо прочно, даже маленькая расхлябанность может разрушить штукатурку, да и самим будет неприятно. Закрепить можно дюбелями, если есть сноровка, так как можно разрушить подрозетник. Однако, практичнее будет шурупами, кто знает, может придется менять или убирать.

В магазинах продаются наборы: шурупы и гильзы. Ставим в выдолбленное гнездо подрозетник и отмечаем место под крепеж. Высверливаем отверстие по диаметру гильзы (можно чуть меньше, но не больше) и вставляем гильзу, она должна прочно держаться. При закручивании шурупа гильза еще плотнее прижмется к стене. Если стена кирпичная, можно использовать обычное сверло, хотя, если есть с напайкой, нужного диаметра — лучше его. Для бетона однозначно стоит взять сверло с напайкой, благо они сейчас свободно продаются.

Подготовка провода

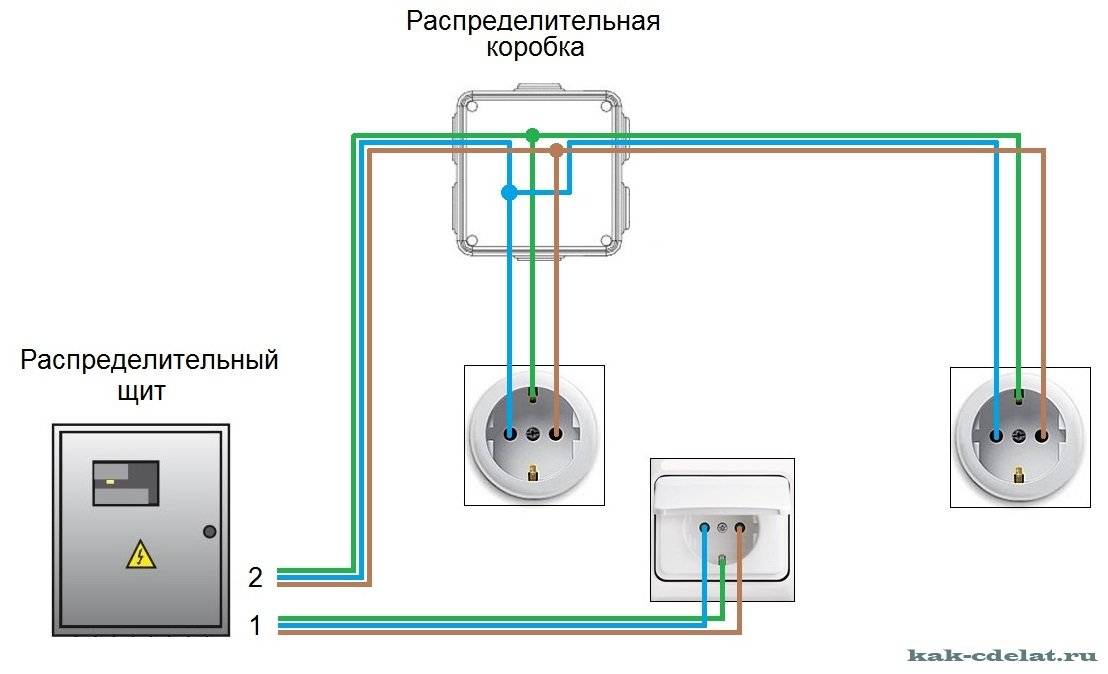

Настало время подумать о прокладке кабеля или проводов. Для этого нужно определиться, что вы будете использовать. По правилам к каждой розетке должен идти свой провод. Если у розеток предусмотрено заземление, то дополнительно надо еще по одному проводнику. Провод для заземления используется без изоляции.

Хорошо бы в запасе иметь одну-две жилы. При подключении тройной розетки можно повредить одну из жил. Алюминиевый провод, особенно если его надрезать, легко ломается. Можно ошибиться и отрезать короче, чем необходимо. В процессе работы, из-за большой нагрузки, провода могут обгорать. Вот тогда резервная жила будет как никогда кстати.

Еще немного о материале токопроводящего проводника. Ранее говорилось о необходимости подумать под какой нагрузкой будет работать розетка. Это справедливо и для провода. Есть много справочников, таблиц для расчета сечения проводника в зависимости от проходящего по нему тока. Многожильный проводник пропускает гораздо больший ток, чем одножильный того же сечения. Исходя из этого можно решить, что будет использоваться — провод или кабель.

После того как все необходимое купили, начертите на стене линию от основной электросети или коробки до сделанного гнезда.

Помните, линия должна идти строго по вертикали или горизонтали. Выдолбите дорожку с таким расчетом, чтобы кабель или провода полностью уходили под штукатурку. Если есть подозрение что рядом будет проводка, необходимо обесточить квартиру.

Это возможно в том случае, когда прокладка производится к коробке, которая находится рядом, но чуть в стороне.

Виды

При выборе штепсельных розеток обратите внимание на виды устройств, отличающихся по характеристикам и сфере применения. Электрические узлы для подключения штепселя бывают следующих видов

Влагозащищенные

Конструктивно имеют специальную крышку, защищающую электрические контакты от попадания влаги. Предусмотрены и другие конструктивные элементы, исключающие короткое замыкание из-за высокой влажности в помещении, где установлен узел. Устанавливаются на улице, в ванных комнатах, саунах и кухнях.

Влагозащищенные розетки отличаются по классу защиты (IP). При классификации используется две цифры. Первая (1-6) отображает степень защиты от пыли, а вторая (1-8) от влаги. Чем выше этот параметр, тем лучше.

К примеру, розетки класса IP68 применяются в бассейнах, фонтанах, промышленном оборудовании.

С УЗО

Современные модели часто оборудуются устройством защитного отключения, обеспечивающим снятие напряжения при КЗ или резком увеличении нагрузки.

Рекомендуются для подключения ответственных электроприемников — микроволновок, холодильников и других устройств.

Некоторые модели реагируют на изменение напряжения. В случае превышения или снижения уровня по отношению к уставке происходит отключение.

Со встроенным контроллером времени

Конструктивно имеется счетчик, обеспечивающий снятие напряжения по истечении определенного времени. Уставка устанавливается вручную или задается производителем.

Штепсельное устройство со встроенным контроллером будет полезно там, где необходимо своевременное отключение питания (аквариум, бойлер, котел и т. д.).

По принципу действия устройства бывают:

1. С механическим контроллером. Напряжение снимается путем ослабления пружинного элемента через заданный временной промежуток. В результате на электроприбор подается напряжение.
2. С электронным контроллером. Здесь главная функция возлагается на микропроцессор, воздействующий на тиристорный ключ с последующим отключением питания. Особенность изделий состоит в возможности задания нескольких уставок и даже создания графика включений и отключений.

Больше про розетки с таймером https://elektrikexpert.ru/rozetki-s-tajmerom-ustrojstvo-nastrojka.html.

Со встроенным счетчиком

Особенность штепсельных розеток со счетчиком — наличие дисплея, отображающего текущее потребление электроприемника в кВт*ч. Информация отображается с помощью цифр вверху или внизу конструкции.

Вокруг штепсельной вилки может быть подсветка, сигнализирующая об уровне нагрузки. В зависимости от силы тока цвет меняется от голубого (небольшая нагрузка) до красного (максимальный ток).

Универсальная бытовая

Универсальные штепсельные розетки имеют стандартную форму разъемов, позволяющую подключать разные типы вилок. Во многих моделях предусмотрен встроенный USB адаптер для зарядки разных девайсов.

Умные розетки

Особенность смарт-розеток — возможность контроля подачи питания и управления (включения/отключения) с помощью смартфона и установленного на нем приложения.

Применение умных розеток позволяет задавать графики подачи и снятия напряжения, дистанционно проверять факт включения оборудования и решать иные задачи.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

• Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
• Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Что дает использование блока розеток

Это очень удобно, если в одном месте комнаты необходимо подключить несколько потребителей, например, настольный компьютер с монитором, принтером и целым арсеналом гаджетов. В этом случае подключение компьютерной розетки позволит отказаться от традиционной переноски на несколько разъемов и вороха проводов под ногами.

Перед тем как подключить компьютерную розетку, необходимо провести несколько подготовительных операций и предварительный монтаж проводки:

• Монтируем в стене количество подрозетников, размер зависит от количества потребителей, которое планируется подключить к блоку;
• Собираем в блоке розеток линию заземления;
• Заводим в подрозетники шлейфы и подключаем контакты к проводке;
• Собираем блок розеток.

Подключить подобный блок сможет любой человек, имеющий хотя бы поверхностное представление о правилах сборки и коммутации электропроводки. При необходимости для компьютерной розетки можно установить блок, совмещенный с выключателем и индикатором сети. Нередко приходится добавлять выносной шнур для сетевого удлинителя, чтобы подключить дополнительную бытовую технику, тот же телевизор или музыкальный центр, находящиеся в другом конце комнаты.

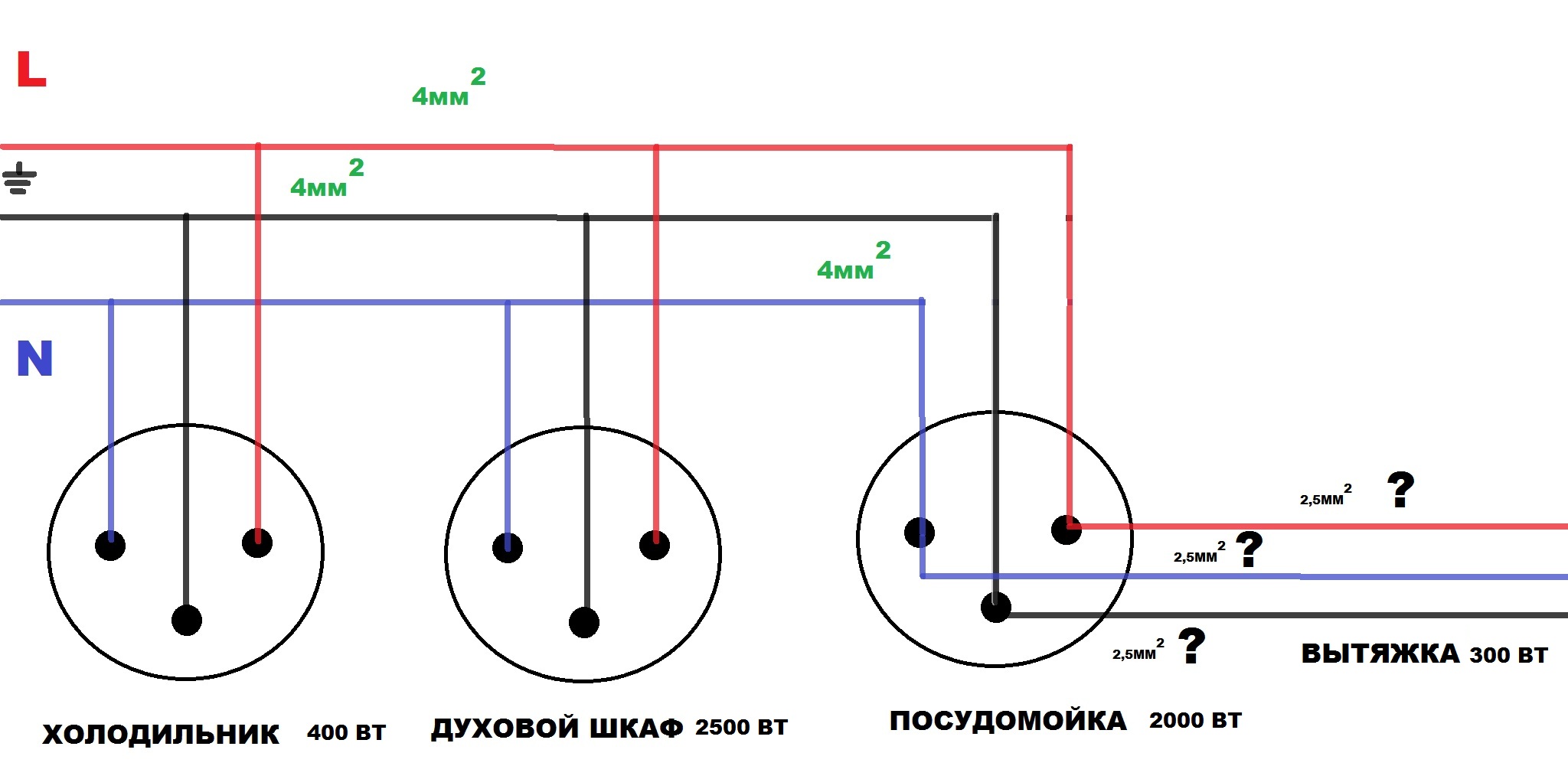

Важно! Для компьютерной или любой другой сложной электронной техники очень важно правильно подключить нулевую заземляющую жилу. Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления

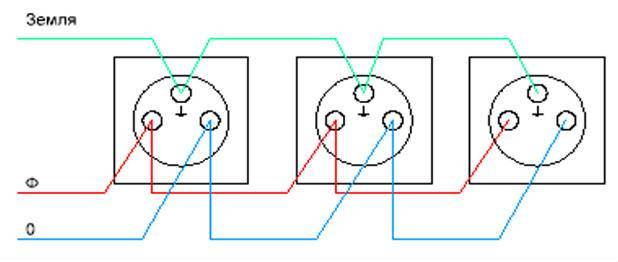

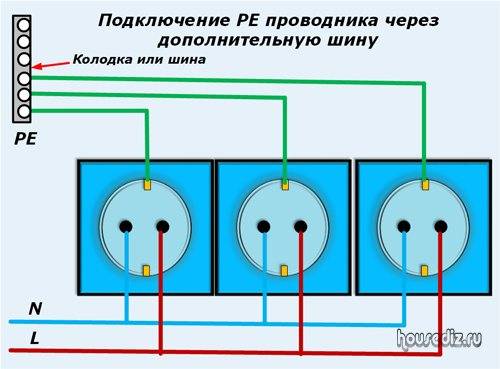

Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

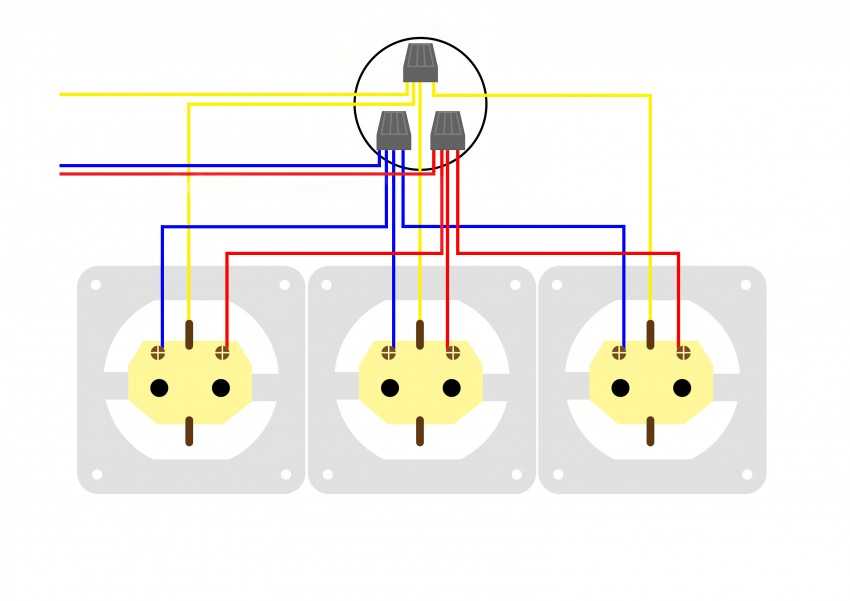

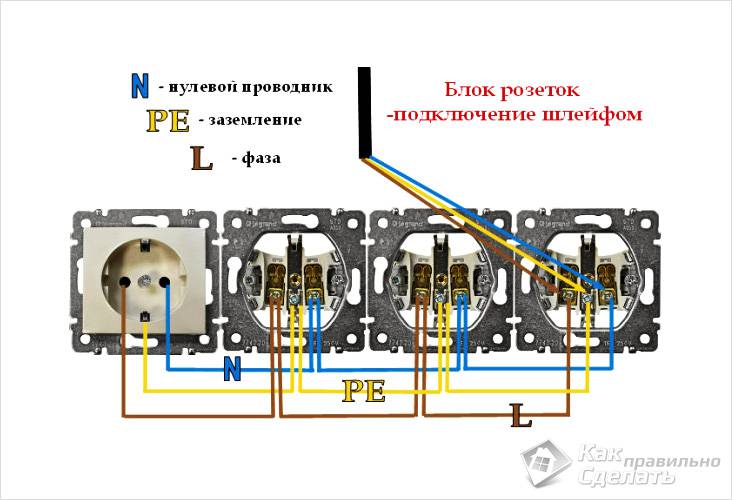

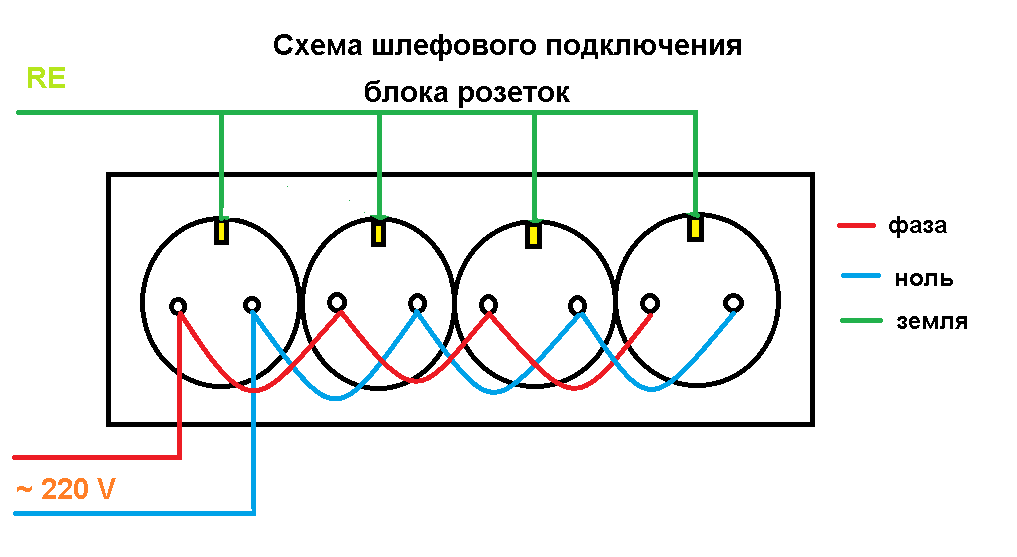

Все провода фазы и нуля в блоке нужно подключить шлейфом или, проще говоря, параллельно друг другу. Все, кроме заземления. Заземляющие проводники на всех контактах блока необходимо соединять только звездой. Что это дает?

Во-первых, подключить «землю» таким способом требуют правила ПУЭ. Каждый потребитель нужно подключить к шине заземления индивидуальным проводом, но это не главное. Во-вторых, в этом случае при аварии и замыкании любого из потребителей на землю, перегорании нагруженного провода «земли», остальные потребители останутся подключенными к шине заземления.

Аналогично по той же схеме выполняется подключение блока с выключателем. Например, в одной конструкции установить розетку и двухклавишный выключатель для ванны и туалета. От того, насколько грамотно выполнена схема подключения блока из розеток и выключателя, проводка и заземление, зависит защита от удара электрическим током.

Электрооборудование, свет, освещение

В современный век, когда инновационные технологии развиваются семимильными шагами, невозможно представить жизнь без электрических приборов, которые не только упрощают жизнь современного человека, но и являются ее неотъемлемым дополнением. Даже неопытному человеку, никогда ранее не сталкивающемуся с электроникой, не требуются объяснения принципа работы электрических приборов, так как все понимают, что для их работы необходимы источники подключения, функцию которых выполняет розетка. Что такое розетка, также не нужно рассказывать. В доме, как правило, имеются розетки, и далеко не одна, но зачастую возникает необходимость установки розетки, в случае проведения ремонтных мероприятий или эксплуатации большего количества электроприборов. Что делать в этой ситуации? Можно воспользоваться услугами профессионального электрика, вызвав его на дом, а можно постигнуть азы установки электрических розеток и выполнить это самостоятельно. Как подключить тройную розетку в соответствии с современными стандартами – рассмотрим в настоящей статье.

Розетка и ее разновидности: взгляд электрика

Розетка представляет собой специализированное устройство, предназначенное для обеспечения абсолютно безопасного замыкания контактов, в результате которого происходит бесперебойная подача электричества в электроприборы. Конструкция розетки представлена пластмассовым корпусом, включающим рабочую часть. Внутренняя часть розетки представлена клеммами, к которым прикрепляются пружины для вилки и контакты. Большинство современных розеток, в том числе и розетка тройная с заземлением, оснащены заземляющими контактами, снижающими напряжение со всех электроприборов и повышающими безопасность системы. Современный рынок электроприборов и их комплектующих предлагает потребителю несколько разновидностей розеток, в процессе выбора которых необходимо учитывать специфику эксплуатации электрических приборов.

Несмотря на то, что конструкция розетки, на первый взгляд, проста, необходимо различать следующие разновидности розеток:

• Розетки типа С5 представляют собой стандартную советскую розетку, знакомую большинству жителей стандартных многоэтажек. Они характеризуются квадратной формой корпуса, в центре которого имеется круглый вырез под вилку электроприбора, а также два круглых отверстия, в которые вставляется вилка электрического прибора. Данные розетки не имеют заземления, а также подходят для большинства старых электроприборов. Несмотря на то, что они удачно маскируются на стене, их дизайн и внешний вид оставляет желать лучшего;
• Розетки типа С6, или, по-другому, евро-розетки характеризуются более привлекательным внешним видом и в, отличие от розеток типа С5, выдерживающих не более 6А, способностью выдерживать силу тока до16 А. Кроме того, для большинства современных электроприборов используются именно евро-розетки, которые характеризуются более широким отверстием для вилки. Еще одним достоинством современных розеток является возможность их заземления, что делает такие розетки более безопасными.

Однако, вопреки мнению дилетантов, внешний вид розеток – не единственное их различие. Розетки всех типов имеют и внутренние конструктивные различия. Это обусловлено стремлением улучшить конструкцию розетки, сделав ее более безопасной.

Как подключить двойную розетку самому

Двойная розетка — это 2 розетки, объединенные одним монолитным корпусом. Розетка имеет два штепсельных разъема, но устанавливается при этом в один стандартный подрозетник. Как установить такую розетку самостоятельно?

Почему именно двойная розетка?

Установку двойной розетки часто выбирают из финансовых соображений — она обходится гораздо дешевле, чем покупка нескольких одинарных.

Двойные розетки более прочно устанавливаются в стене и могут смотреться эстетичнее, чем монтированные то тут, то там отдельные розетки.

Важно! Использование двойных розеток возможно только при соблюдении определенных правил: суммарный ток, при для подключении каких-либо приборов, не должен превышать 10 или 16 Ампер

Инструменты для установки двойной розетки

Для установки двойной розетки понадобиться такой набор инструментов:

Отвертка соответствующая шурупам, прикручивающим розетку

Отвертка, покрытая диэлектриком

Кабель (если предстоит установка розетки, а не ее замена)

Перфоратор (также — если требуется установка розетки на новое место)

Перфоратор (также — если требуется установка розетки на новое место)

Прежде чем приступать к подключению

Перед установкой сдвоенной розетки нужно обязательно провести ряд подготовительных работ:

Выбрать место установки

Выбрать подходящие розетки

Процесс установки

Первое, что нужно сделать — это обезопасить себя, обесточив розетку.

Но даже выключив в электрощите все автоматы, нужно убедиться в отсутствии напряжения в розетке. Для этого можно воспользоваться мультметром.

Теперь можно начать разбирать розетку. Для этого следует окрутить крепежные винты и убрать накладку.

Откроется механизм розетки, с которым и предстоит работать:

Теперь нужно при помощи ножа оголить провода в подрозетнике на 10 мм.

Вот они перед нами:

Подключение двойной розетки

В данном случае будет происходить подключение двух розеток к одной линии проводки, поэтому для первой розетки понадобится 6 проводов, а для второй прокладывается шлейф из 3-х основных проводов.

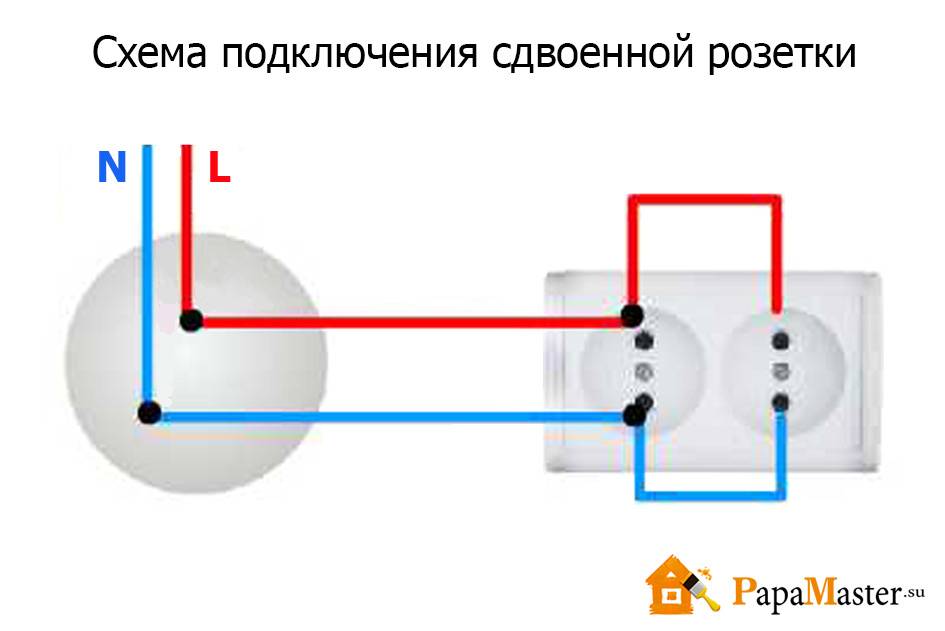

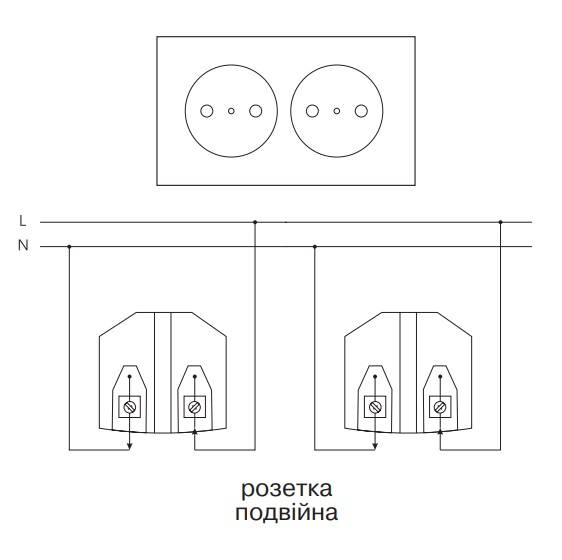

Соединение происходит вот по такой схеме:

То есть, первая розетка будет принимать напряжение и передавать его по шлейфу второй, параллельной розетке.

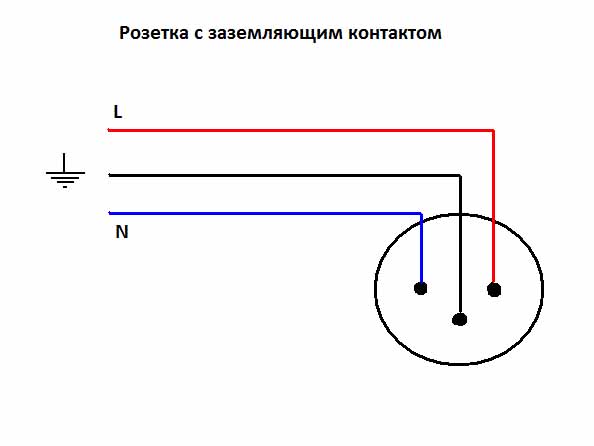

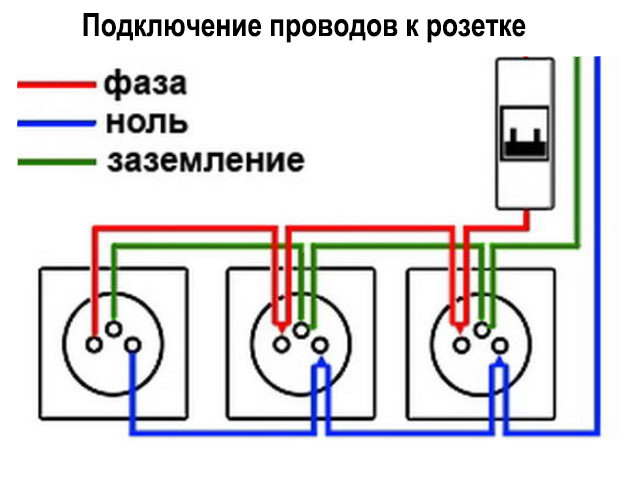

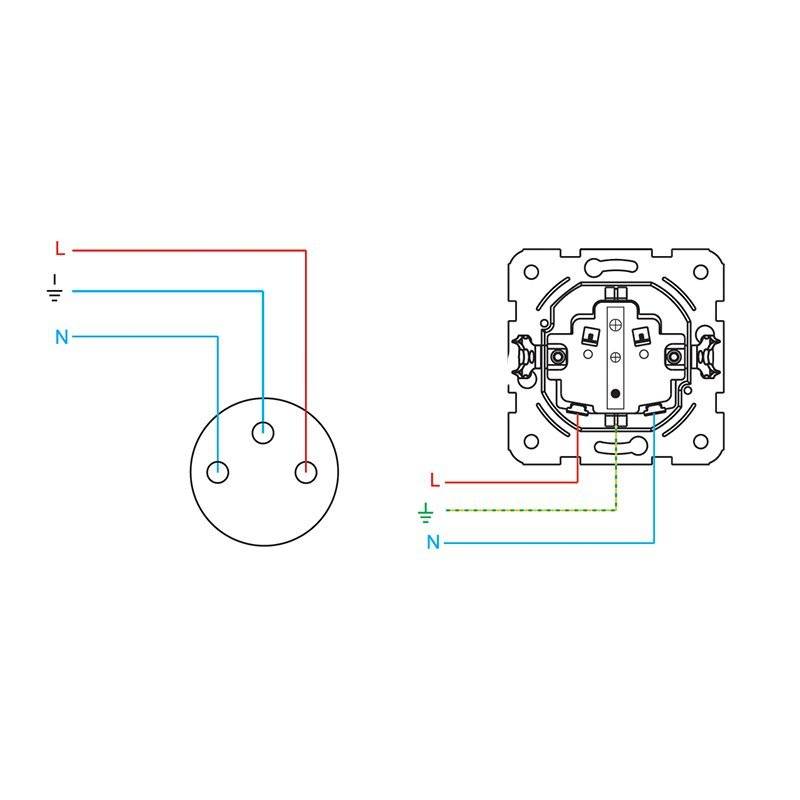

При подключении проводов нужно ориентироваться на цветовую маркировку, обычно черный провод — это фаза, голубой — ноль, а желто-зеленый — заземление. Фазу и ноль нужно подключить к крайним клеммам, а землю к центральной.

Определить фазу, ноль и заземление можно при помощи цветовой маркировки, принятой по стандарту:

Также можно воспользоваться индикаторной отверткой.

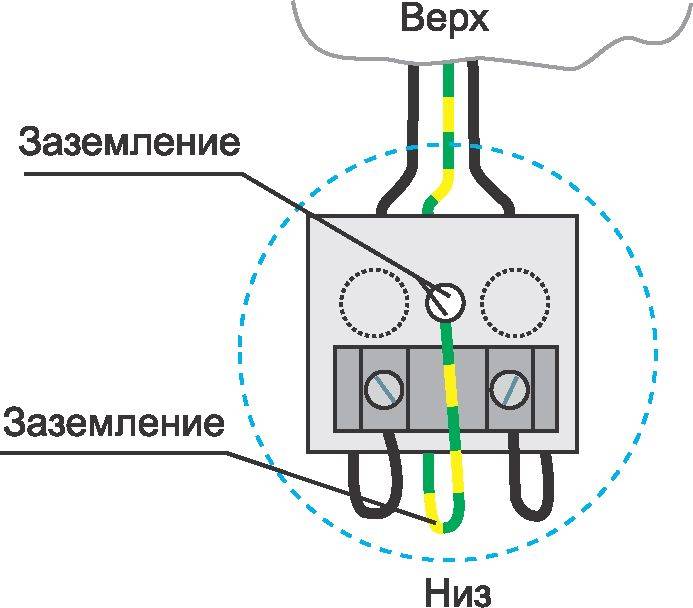

Очень важно осуществить подключение проводов к клеммам розетки правильно
