Как подключить тройной выключатель на три лампочки

Выбор сечения проводников

Сечение жил кабеля зависит от нагрузки и способа прокладки. Многолетний опыт показывает, что сечения в 1,5 кв.мм по пропускной способности и механической прочности достаточно для 99+ процентов задач по организации освещения. Такой типоразмер стал определенным стандартом. Широкое распространение светодиодной продукции только подтверждает этот тезис – нагрузки в осветительных сетях не увеличиваются. Но если случай нестандартный, можно выбрать кабель по таблице.

Сечение проводника, кв.мм	Допустимый ток, А	Допустимая нагрузка при 220 В, Вт
Медь	Алюминий	Медь	Алюминий
1,5	19	—	4100	—
2,5	27	21	5900	4600
4	38	29	8300	6300
6	50	38	11000	8300

Хотя правилами разрешено использовать и алюминиевые проводники, настоятельно рекомендуется применять только медную продукцию.

Дальше надо выполнить проводку – проложить кабельную продукцию в соответствии с выбранной схемой между всеми элементами. Лучше применять продукцию с нумерованными и маркированными по цвету изоляции жилами. Если такого кабеля нет, придется выполнить прозвонку проводников и маркировку жил самостоятельно. Кабели должны быть с небольшим запасом по длине в 10-15 см. По окончании этих работ можно приступать собственно к монтажу.

Варианты подключения

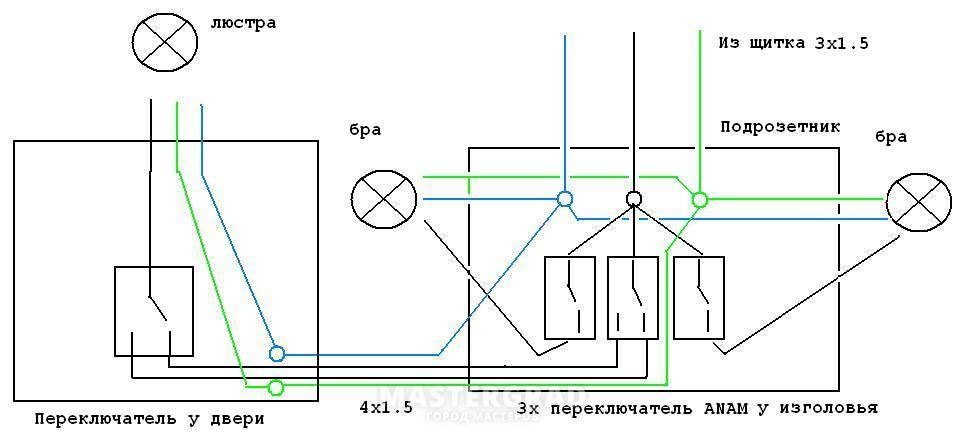

Очевидная схема подключения любого трехклавишного выключателя – управление тремя разными светильниками. Каждая из 3 контактных групп коммутирует свой светильник независимо от других.

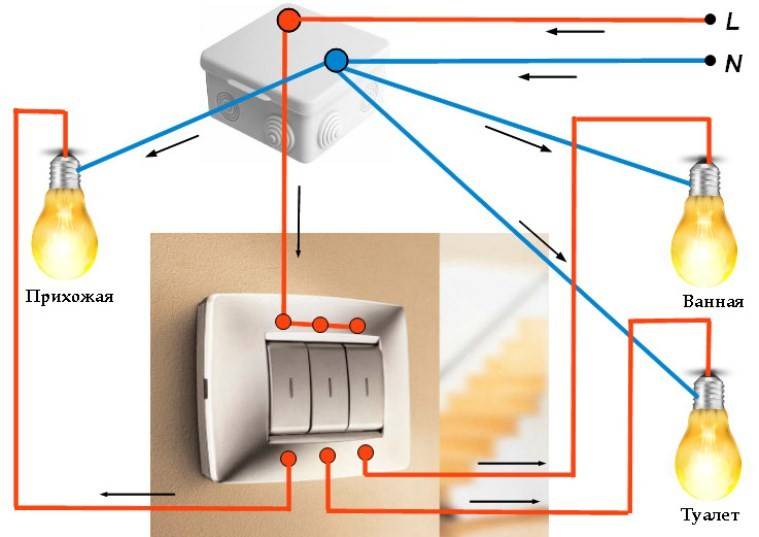

Схема управления тремя светильниками.

При подключении через распредкоробку топология монтажа выглядит так:

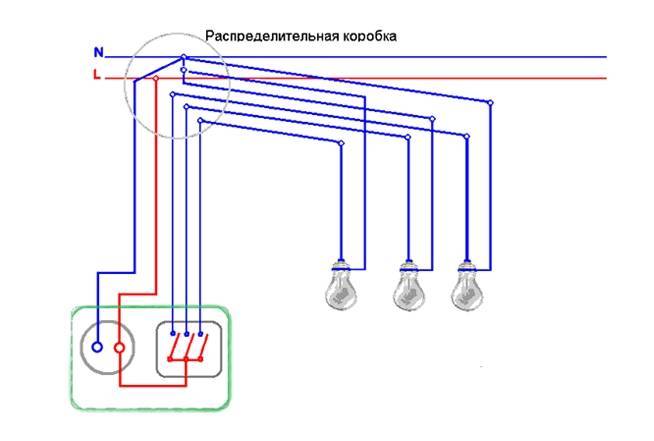

Прокладка проводников для управления тремя светильниками.

Из рисунка видно, что для выполнения такого монтажа потребуется:

• трехжильный кабель от распределительного щита;
• три кабеля по три проводника к каждому потребителю;
• четырехжильный кабель от распредкоробки к коммутационному прибору.

В распаечной коробке находится большое количество соединений. Поэтому выбирать распредкоробку надо соответствующего размера.

Важно! Проводник PE в системах электроснабжения TN-C может отсутствовать. На работу схемы он не влияет

Но если он имеется, его обязательно надо прокладывать и подключать к светильникам к клеммам, обозначенным буквами PE или символом заземления. Это вопрос безопасности эксплуатации.

Другой вариант подключения прибора с тремя независимыми группами контактов – управление многорожковыми люстрами.

Схема управления многорожковой люстрой.

Отличие этой схемы от предыдущей:

• проводники PE и N тянутся не к каждой отдельной лампе, а к светильнику в целом;
• каждая клавиша может управлять как отдельной лампой, так и группой лампочек – в зависимости от внутренней схемы люстры.

Прокладка и соединение кабелей для управления многорожковой люстрой.

Если изучить схему прокладки проводников, то очевидно, что в этом случае монтаж в распредкоробке будет гораздо менее плотным, чем в предыдущем случае. Второе отличие – перечень кабелей. Если освещение питается от сети TN-S или TN-C-S (с защитным проводником PE), то для выполнения проводки потребуются:

• кабели в 3 жилы от распредщита до коробки (две, если нет PE);
• пятижильный кабель от распредкоробки до люстры.

Как и в предыдущем случае, выключатель подсоединяется четырехжильным кабелем.

В видео наглядно на примере показана схема подключения.

Комбинированные тройные приборы

Выключатель с встроенной розеткой

Тройной выключатель, совмещенный с розеткой, представляет собой комбинированный вариант исполнения. Он подходит лишь для установки в определенных местах, где управлять включением светильника и пользоваться розеткой будет удобно. Самое подходящее место для этого – туалетный столик в ванной, обустраиваемый при необходимости подключения фена или плойки с одновременным включением освещения.

Установить и подключить такой модуль можно и в привычном для него месте – на стене.

Однако в этом случае нарушаются положения действующих стандартов. Согласно ПУЭ, высота расположения выключателей должна соответствовать уровню предплечья человека. В этих же требованиях оговаривается, что розетке положено находиться на уровне не более одного метра от пола. К неудобствам такого расположения также относят сложности с включением его в действующую проводку. Чтобы подключить комбинированный прибор, потребуется дорабатывать схему электропроводки или протягивать до него отдельные провода, что не совсем эстетично.

Трехклавишный бытовой выключатель

Бытовые выключатели, предоставляемые на сегодняшнем рынке коммутационного оборудования, различаются между собой как внешним видом, так и конструктивным исполнением, которое может различаться в зависимости от предполагаемых условий эксплуатации.

Трехклавишные (тройные) бытовые выключатели, как правило, используется в комнатах с нестандартной конфигурацией, в случаях, когда необходимо управлять освещением нескольких комнат с одного узла, либо же, когда в помещении существует несколько уровней освещения.

Данный тип выключателей в силу своей конструкции дают определенные преимущества перед обычными двухклавишными и одноклавишными:

• упрощают прокладку проводки в конструкциях (стенах);
• снижают расход материалов и улучшают общий внешний вид помещений.

Ввиду более частого использования данного типа оборудования, средний срок работы таких аппаратов составляет 8-10 лет и, как правило, выходят из строя по причине механических (разрушение корпуса, крепежных элементов) и электрических (разрушение контактов) поломок.

Следует отметить, что любой тип неисправности приводит к необходимости замены целого аппарата, которая, к слову, должна быть проведена квалифицированным специалистом при соблюдении всех правил электробезопасности.

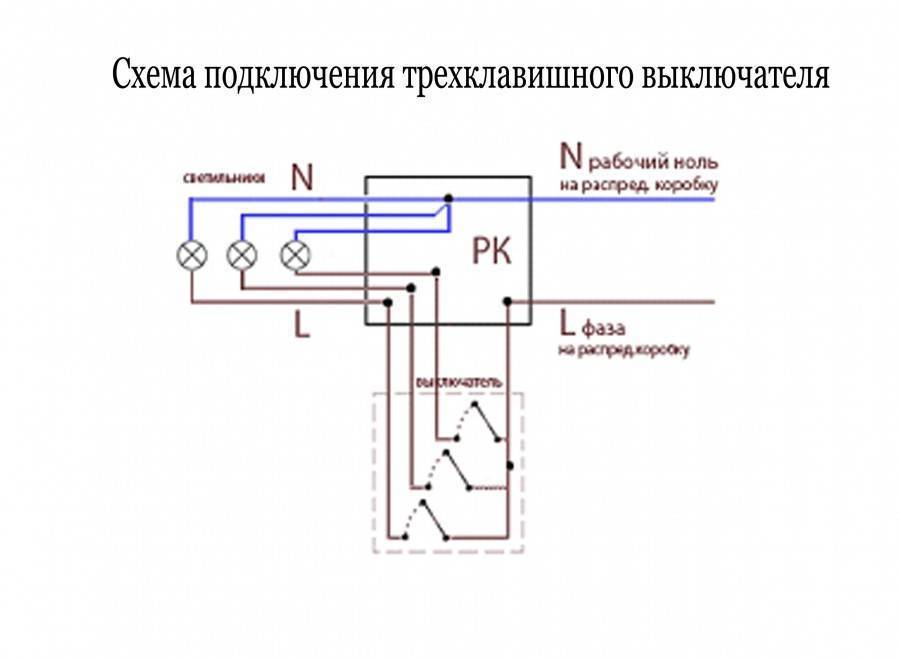

Рис 1. Наглядная и принципиальная схема подключения трехклавишного выключателя света

Конструктивные особенности

Существует огромное множество производителей тройных выключателей, как и в случае с другими коммутаторами, отличия между ними существуют лишь в дизайне и используемых материалах.

Существенных различий в конструкции обычно не имеется. Как и все выключатели, тройной состоит из защитных элементов (рама и клавишы) и рабочего механизма (привод клавиш). Клавишы и рама выполняется из специального тремостойкого пластика, клавиши предназначены для непосредственного включения и выключения.

Рама прикрепляется к механизму с помощью специальных защелок, либо при помощи винтов, сам переключатель устанавливается в подрозетник (если аппарат внутреннего исполнения) за счет специальных распорок. Основными компонентами рабочего механизма является привод клавиш к которому и подсоединяются пластиковые клавиши и контакты.

На тройном выключателе предусмотрено 4 контакта, 3 из которых идут на лампы и один на питающий провод сети (рисунок 3). Контакты как правило выполнены из меди, толщина подбирается по предполагаемой силе тока в проводах.

Стоить отметить что на элементах устройства производитель обычно приводит соответствующие обозначения, в том числе рабочее напряжение и допустимую силу тока. Кстати, некоторые производители добиваются еще большей экономии, объединяя выключатель с розеткой в одном корпусе.

Рисунок 3. Конструкция тройного выключателя

Подсоединение выключателя

Напомним, использовние трехкнопочного выключателя имеет смысл в местах с несколькими зонами и уровнями освещения. Несмотря на незначительные различия в конструкции между выключателями с одно и несколькими клавишами, важную роль, все таки, играет правильное подключение аппарата.

Для того, чтобы подключить описываемый переключатель освещения потребуется небольшой набор инструментов и материалов включающий в себя:

Начнем пожалуй с того, что непосредственно в сам выключатель должно приходить 4 провода: один питающий (фазный) провод сети из распределительного щита или коробки и три провода от ламп освещения.

В описываемом устройстве, как говорилось выше, имеется 4 контакта: один входной, к которому подключается питающая фаза сети и 3 фазных контакта подключаемых ламп, к которым непосредственно подключаются фазные провода ламп.

Нулевой провод сети соединяется с нулевыми проводами ламп либо в распределительном щитке либо, опять же, в распределительной коробке.

При присоединении провода к входному контакту переключателя важно создать разрыв именно фазного провода сети и не перепутать его с «нулем». По сути, подключая ко входному контату выключателя нулевой провод сети, и создавая этим самым его разрыв, аппарат будет выполнять требуемую от него работу

Но в таком случае возникает опасность удара током так как даже при отключенном выключателе вся проводка будет находиться под напряжением. Следует также отметить, что при замене вышедших из строя ламп, существует риск оказаться под напряжением в том случае, когда осветительный прибор не присоединен к заземляющему контуру.

На рисунке ниже представлена принципиальная схема соединения тройного выключателя к сети. Подключение подобного типа коммутирующего оборудование регламентировано в главном документе электриков — ПУЭ.

Рисунок 4. Принципиальная схема подключения выключателя света с тремя клавишами

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

• рамки;
• клавиш;
• привода клавиш.

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора

Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Подготовительные работы

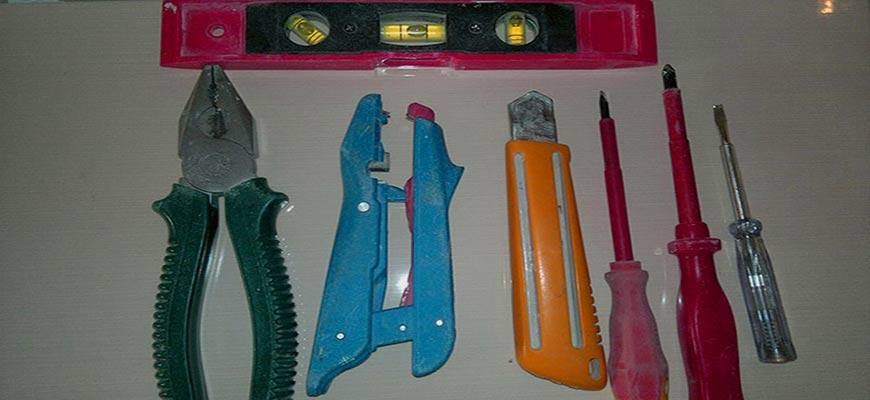

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

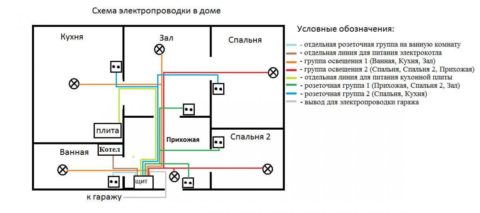

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку

В схему должны входить такие три провода:

1. Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).
2. Нейтральный провод (выводится также на источник света, обозначается буквой “N”).
3. Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте)

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Что такое УЗО в электрике: разновидности, принцип работы

Как подключить проходной выключатель: схемы подключения

Подключение блоков с выключателем и розеткой

Теперь давайте разберем, как подключить выключатель трехклавишный с розеткой.

Подключение может быть выполнено двумя способами:

1. когда выключатели подсоединяются от розетки, такое соединение называется смешанным;
2. когда розетка подключается от одной розеточной группы, а выключатели от группы освещения – раздельное питание.

Подключение от смешанной группы

Если вы выполняете подключение своими руками, то проще осуществить соединение от смешанной группы освещения. Это тот случай, когда и розетки, и сеть освещения питается от одного группового автомата.

• На первом этапе нам необходимо снять напряжение со всех проводов, расположенных в распределительной коробке, в которой предстоит выполнять подключение. Это необходимо для безопасного выполнения работ.
• Следующим этапом является определение группового провода, приходящего от автомата в данную распределительную коробку. Как отыскать именно этот провод, мы описывать не будем, так как не раз уже писали об этом в наших предыдущих статьях.
• Теперь выполняем подключение розетки. Для этого из распределительной коробки прокидываем трехжильный провод к розетке. Один конец этого провода подключаем к фазному, нулевому и проводу заземления группового провода, а на втором конце выполняем подключение фазного и нулевого провода к силовым контактам, а провода заземления к соответствующим контактам розетки.

Обратите внимание! Если ваш групповой провод имеет только два проводника, то это фаза и ноль. Защитное заземление в старых распределительных линиях не использовали

Поэтому выполняем подключение только этих двух проводников. Место подключения фазного и нулевого проводника на контактах розетки не имеет значения.

• Следующим этапом наша схема подключения выключателя трехклавишного с розеткой предполагает подключение выключателя. Для этого от фазного контакта розетки подключаем провод к вводу выключателя. Определить его достаточно просто. С одной стороны выключателя три места для подключения проводов, а со второй стороны — только одно. Вот туда-то мы и подключаем наш фазный провод.
• Теперь фазный провод, отходящий от выключателей, подключаем непосредственно к светильникам. Нулевой провод к светильникам берется в распределительной коробке от группового провода.

После подключения всех выводов выключателя к светильникам, наша схема готова к опробованию. Если вы все сделали как велит наша инструкция, то можете не опасаться и пользоваться своими светильниками и розетками.

Раздельное подключение выключателей и розетки

Но некоторые выбирают подключение трехклавишного выключателя с розеткой от различных групп. То есть, группа освещения от одной группы, а розетка от другой.

Такое разделение нагрузок имеет свои достоинства, но лично автор этих строк считает эти аргументы недостаточно убедительными. Ну да это дело вашего выбора.

• При раздельном питании первая часть работ ничем не отличается от описанной выше. То есть, отключаем питание в распределительной коробке, отыскиваем необходимую нам группу и подключаем розетку.
• А вот подключение выключателя хоть и не принципиально, но меняется. В этом случае мы в распределительной коробке отыскиваем групповой провод сети освещения. От фазы данного провода прокидываем проводник к вводу выключателя.
• От нуля и провода заземления данного группового провода прокидываем проводники к светильникам. На последнем этапе прокидываем фазный провод от выключателя к светильникам.

Обратите внимание! Здесь и выше мы указываем, что прокидываем фазный провод от вывода выключателя к светильнику. В реальности провод прокидывается только к распределительной коробке

Туда же подходит провод от светильника. И вы просто соединяете фазные и нулевые проводники в соответствии с нашими рекомендациями.

Теперь ваша розетка и выключатель, расположенные в одной коробке запитаны от разных групп как на видео. Поэтому вы должны знать, что вполне возможен такой вариант, что розетка работает, а свет не включается и наоборот. При смешанном подключении освещение при неисправности практически наверняка работать не будет.

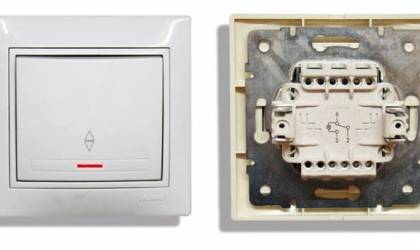

Как подключить выключатель с подсветкой

Принцип работы выключателя Принцип работы устройства основан на законах Ома. Электрический ток течет по пути самого малого сопротивления при параллельном подключении линий с разным сопротивлением.

Схема подключения имеет одинаково высокое сопротивление независимо от разновидности используемого индикатора – неоновая лампочка или светодиод. Этот показатель обеспечивает ограничительный резистор.

Куда подводить провода

Перед тем как приступать к установке выключателя с индикатором, важно разобраться в конструкции. Для этого рекомендуется снять клавиши. Чаще всего они фиксируются к корпусу при помощи штырьков или защелки

Чаще всего они фиксируются к корпусу при помощи штырьков или защелки.

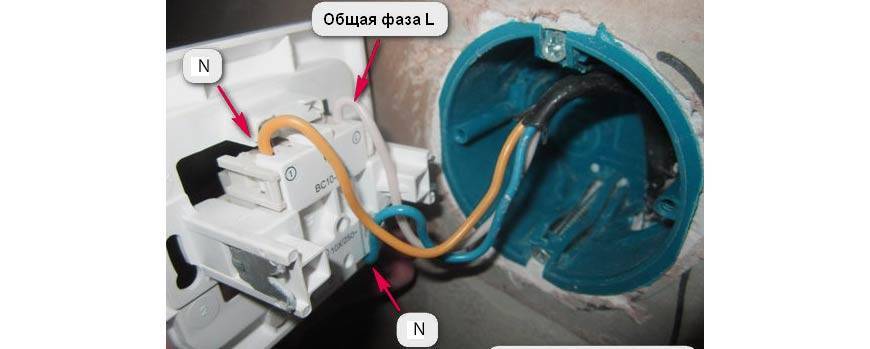

Под клавишами можно увидеть клеммы, предназначенные для подключения проводов. Почти всегда они визуально представляют собой небольшие медные площадки с винтами.

Чтобы подключить провода, их конец необходимо избавить от изоляционного слоя и зачистить провод, провести его под винт и контактную пластину, при помощи первого надежно зафиксировать. Затягивать следует с усилием, но главное не перестараться, конструкция довольно хрупкая. Спустя время качество соединения лучше проверить повторно и снова подтянуть, поскольку под винтом медь незначительно поддается.

Подключение выключателя света с одной клавишей с подсветкой

Схема присоединения подсветки к сети Схема подключения чрезвычайно проста – от щитка на светильник подается напрямую ноль, а на одну из клемм выключателя заводится фаза. От второй клеммы провод подается на вывод осветительного прибора.

Реализовать эту схему просто и быстро. Количество клемм зависит от количества клавиш в выключателе. На одинарной конструкции имеется всего 2 клеммы, а подрозетник должен быть оснащен двумя проводками. Запутаться попросту невозможно. Требуется один провод заводить под клемму от щитка, а второй от осветительного прибора. Где и какой, не имеет значения.

Как подключить выключатель с двумя клавишами и подсветкой

Схема включения двойной модели с подсветкой Схема подключения данной электрической конструкции мало чем отличается от предыдущей. В подрозетник выводится трехжильный провод. Две жилы предназначены для группы осветительных приборов, а одна для поступления питания. На этом все отличия заканчиваются.

В реализации способ немного сложнее, поскольку нужно найти фазную жилу и подключить к требуемому гнезду. Двойной выключатель оснащен тремя контактами для подключения. Фаза чаще всего выведена коричневым или красным цветом, а от осветительного прибора окрас проводов может быть одинаковым. Перед подключением проверяется наличие фазного напряжения, при необходимости провод маркируется.

Как подключить двойной выключатель

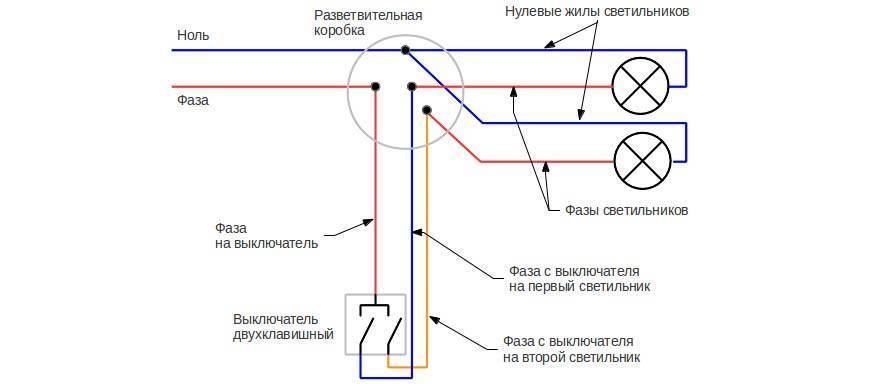

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Современные тенденции управления системами освещения развиваются не только в направлении комфортного функционирования и разнообразного дизайна, но и повышения уровня экономности. Одним из таких методов является использование трехклавишных выключателей, которые могут контролировать три группы осветительных приборов с одной точки доступа.

Преимущества использования одного трехконтурного устройства очевидны. Это эстетичный внешний вид, менее трудозатратная прокладка электрических кабелей к месту подключения. Выбивание в стене одной технологической ниши для размещения монтажной коробки вместо нескольких.

Используются такие устройства для освещения комнат со сложной конфигурацией, длинных коридоров или контроля с одной точки нескольких помещений: санузла, ванной комнаты и прихожей.

Выключатель трехклавишный подвергается более интенсивной эксплуатации, чем остальное электро коммутационное оборудование. Надежность конструкции устройства должна обеспечивать средний срок службы до 10 лет. Неисправности, возникающие в процессе эксплуатации, можно разделить на две категории:

• — механические – связаны с поломкой вешних и внутренних элементов корпуса, пружин, крепежных элементов, стирания клавиш и т. д.;
• — электрические – расшатывание контактных зажимов в электрической части механизма, и, как следствие, подгорание кабелей и всего устройства в целом.

Любые поломки, приводящие к нарушению целостности устройства или его отдельных элементов, требуют замены всего изделия.

Работы по ремонту или замене выключателей, как и любого другого электрооборудования, должен производить специалист с соответствующим уровнем допуска. Помещение, где производятся ремонтные работы, должно быть в обязательном порядке обесточено.

Приобрести такие выключатели можно в любом магазине электротоваров. Схема подключения трехклавишного выключателя. довольно сложная на первый взгляд, так же не будет представлять особых проблем после внимательного ознакомления с предоставленной статьей.
