Трубы для теплого водяного пола виды, особенности выбора и монтажа

Диаметры и схемы укладки

Наиболее распространенный диаметр для труб водяных отопительных конструкций, вне зависимости от материала, из которого они изготовлены – 16-20 мм. Исходя из этого, рассчитывается общее давление в системе.

Кроме того, на технические характеристики влияет способ укладки коммуникаций. Выделяют два наиболее популярных:

  • Змейка – не очень технологичный способ. Вода от места врезки проходит по контуру и остывает по мере удаления от источника тепла. Таким образом, пол прогревается неравномерно.
  • Спираль. Наиболее оптимальный метод укладки. Теплоноситель направляется от врезки к центру комнаты, а затем возвращается обратно. Это обеспечивает равномерный нагрев площади пола.

В зависимости от специфики помещения, в одной комнате может быть от одного до нескольких спиральных контуров.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

  • пероксидный;
  • силановый;
  • азотный;
  • радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

  • Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
  • Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
  • Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
  • Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
  • PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
  • Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
  • Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 – +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Выбираем трубу

Перечень материалов, из которых изготавливаются трубы для «теплого пола», достаточно широк – от меди до металлопластика.

Медь

Если принимать во внимание только технические характеристики, то медные трубы можно считать идеальным вариантом. Список их преимуществ выглядит довольно убедительно:

  • высокая прочность;
  • устойчивость к коррозии;
  • низкий коэффициент теплового расширения;
  • высокая теплопроводность;
  • долговечность.

И все же подогрев из медных труб не пользуется у нас большим спросом. Причины две:

  • высокая стоимость самих труб;
  • необходимость привлечения на этапе монтажа нескольких специалистов со специальным оборудованием, что также потребует дополнительных затрат.

Сталь

Для монтажа в конструкции пола подходят только бесшовные стальные трубы. Данный материал обладает хорошей прочностью и почти не увеличивается в размерах при нагреве, но, честно говоря, для систем внутрипольного подогрева он является малоподходящим. Причина – в характерных для стали недостатках:

  • подверженность коррозии;
  • образование грязе-солевого нароста на внутренних стенках;
  • необходимость применения для гнутья труб специальных устройств – трубогибов.

Металлопластик

В большинстве случаев система подогрева пола сооружается именно из металлопластиковых труб, по крайней мере, в нашей стране. Действительно, этот материал обладает всеми необходимыми свойствами:

  1. Достаточной теплопроводностью, которая обусловлена наличием алюминиевой прослойки.
  2. Коррозионной и химической устойчивостью, обусловленной свойствами полимера, который выстилает трубу изнутри и снаружи, что продлевает срок службы изделия.
  3. Отсутствием склонности к образованию накипи на стенках труб.
  4. Способностью легко гнуться и хорошо держать форму.

Следствием указанных преимуществ является высокая долговечность металлопластиковых труб. К тому же они обладают доступной стоимостью.

Полипропиленовые (ПП) трубы

По своим качествам ПП-трубы могут считаться вполне пригодными для устройства системы «теплый пол». Все преимущества металлопластиковых труб, связанные с наличием полимера, характерны и для них. Однако, есть одно «но».

Дело в том, что минимальный радиус сгиба для полипропиленовой трубы равен 8-ми диаметрам. Таким образом, если укладывать «змейкой» трубу диаметром 20 мм, то минимальный шаг между соседними участками составит 320 мм.

С учетом низкой теплопроводности полипропилена это расстояние может оказаться слишком большим, вследствие чего жильцы будут ощущать так называемую «тепловую зебру» – заметный перепад температур в пределах стопы. Но решение у такой проблемы существует.

Обычно на рядом лежащие участки трубопровода укладывают металлические перемычки (лучше из меди или алюминия), которые способствуют равномерному распределению тепла.

Укладка труб для теплого пола из полипропилена

Для устройства «теплого пола» следует приобретать ПП-трубы марок PN20 или PN25. Они имеют армирование, благодаря которому коэффициент теплового расширения оказывается значительно меньше, чем у полипропилена в чистом виде. Армирование бывает двух видов:

  • стекловолокно;
  • алюминиевая фольга.

Если вы собираетесь осуществлять монтаж самостоятельно, выбирайте трубу со стекловолокном. При их пайке и установке фитингов не придется пользоваться специальным инструментом – шабером, как в случае с алюминиевым армированием. Также стекловолокно будет более предпочтительным, если вы имеете дело с малоизвестным производителем, в качестве продукции которого пока не уверены. Дело в том, что этот вид армирования связан с более простой технологией, поэтому вероятность «попасть» на бракованное изделие становится меньше.

Сшитый полиэтилен (PEX)

Вообще говоря, с этим материалом мы уже встречались, когда речь шла о металлопластиковой трубе.

Именно им оклеивается снаружи и изнутри алюминиевая прослойка.

В чистом же виде сшитый полиэтилен стоит гораздо дешевле, обладая при этом хорошей теплопроводностью и износоустойчивостью.

Важной характеристикой PEX-труб является плотность сшивки. Для применения в системах «теплого пола» ее значение должно лежать в пределах от 65% до 80%

Слабой стороной PEX-труб является неспособность держать форму. Они постоянно стремятся разогнуться, поэтому их приходится жестко фиксировать большим количеством хомутов.

Из всех имеющихся на сегодняшний день вариантов оптимальным по соотношению стоимости и характеристик признан металлопластик.

Те же, у кого, как говорится, денег куры не клюют, заказывают «теплый пол» из медных труб. Наиболее подходящий диаметр: 16 – 18 мм.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

  • PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
  • PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
  • PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
  • PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Металлопластиковые изделия

Среди вариантов, какие трубы применить для теплого пола, достойную конкуренцию медным могут составить металлопластиковые изделия.

Среди достоинств таких труб, помимо низкой стоимости, можно назвать:

  • стойкость к окислительным процессам;
  • длительный срок эксплуатации (порядка 50 лет);
  • небольшой вес;
  • экологическая безопасность – не вступают с реакцию с примесями в теплоносителе;
  • звукоизоляция – при движении по трубам вода не шумит.

Благодаря гладкой внутренней поверхности металлопластиковых труб, на них не скапливаются известковые отложения. Этот же полимерный слой предотвращает разрушение всей конструкции трубы и защищает от воздействия агрессивного теплоносителя внутренний алюминиевый слой.

Выбирая, какая металлопластиковая труба лучше для теплого пола, обращайте внимание на качество клея, использованного для соединения слоев. Если клей утрачивает свои свойства, слои начинают расходиться

В результате, в контуре возникают течи на стыках. Определить качество клея можно путем нагрева трубы до 90-100 ℃ с последующей оценкой результата. Срез на качественном изделии останется без изменений. Если же трубы произведены с нарушением технологии и из материалов низкого качества, то в месте разреза будут видны слои.

В силу своего состава металлопластиковые трубы чувствительны к воздействию прямого огня, однако при их использовании в системе теплого пола таких экстремальных условий не предвидится

При укладке трубопровода нужно обратить внимание на качество соединения. Внутреннее сечение фитинга должно полностью совпадать с диаметром трубы

Иначе, на стыках начнет скапливаться известковый налет, который со временем приведет к образованию утечек.

Температурный диапазон, в котором можно применять трубы из металлопластика, составляет от -10 ℃ до 95 ℃. Максимальный уровень нагрева – 110 ℃, однако он должен быть кратким, чтобы труба не утратила своих качеств.

При укладке данного вида труб важно соблюдать осторожность, чтобы не надрезать их накидной гайкой, иначе, в этом месте появится утечка. Лучше поручить это дело специалистам

Какую трубу лучше использовать для теплого пола

Выбирая трубы, многие задаются вопросом, из какого материала лучше покупать трубы для теплого пола. На выбор покупки будет влиять не только цена и качество, но и простота в установке выбранного изделия

Так же стоит обратить внимание на достоинства и недостатки той или иной разновидности материала, из которого изготовлены теплоносители

Выбирая между медными и гофрированными трубами из нержавейки, нужно сравнить их положительные и отрицательные качества. Так, например, медные трубы долговечны и надежны. Они обладают хорошей проводимостью тепла. Заливать в систему можно не только воду, но и тосол или антифриз. Обладая большой прочностью и устойчивостью к температурам, их можно применять практически в любом месте. Низкий коэффициент сопротивления внутреннего слоя, позволяет жидкости беспрепятственно циркулировать внутри системы. Это позволяет выбирать теплоносители с минимальным диаметром (16 мм).

Гофрированные нержавеющие изделия, так же прочны, гибки и долговечны. Однако выбирая из этих двух видов, какая труба лучше, нужно знать:

  1. Медные материалы боятся кислотности и жесткости воды. Эти факторы значительно сокращают срок эксплуатации.
  2. Цена на медные и нержавеющие трубы достаточно высокая.
  3. Монтаж таких труб требует немалых денежных затрат. Нужно нанимать специалистов, иметь специальное оборудование. Правда, эти затраты, окупаются за счет длительной эксплуатации этих систем.
  4. Главное условие при эксплуатации гофрированных теплоносителей из нержавейки – отсутствие на них воздействия электрического тока.
  5. Сочетание меди и стали может привести к негативным электрохимическим процессам.

Выбирая между металлическими материалами и металлопластиком, какие трубы лучше, предпочтение отдают вторым. На это влияет более низкая цена изделия.

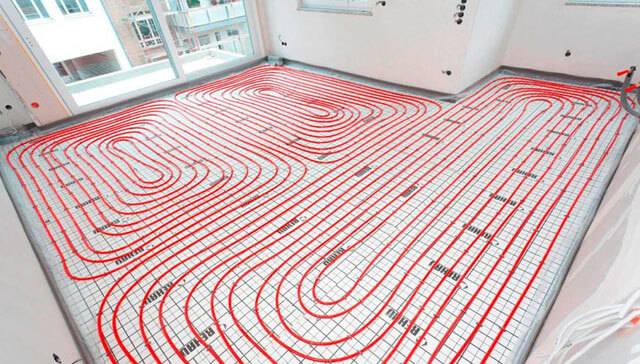

Пример раскладки

Металлопластик, так же долговечен в использовании. В отличие от медных и нержавеющих, вода по этим трубам протекает практически бесшумно. Этот материал не вступает в реакцию с различными химическими элементами воды. Трубы из металлопластика значительно легче медных и нержавеющих труб. Их установка достаточно проста и не требует специальных технических навыков. Отопительную систему можно установить самостоятельно и довольно просто.

К недостаткам металлопластиковых изделий можно отнести

  • Кратковременное выдерживание температур выше +100°С.
  • Этот материал восприимчив к воздействию открытого огня.
  • При передавливании монтажной гайкой, на трубе может появиться надрез, а впоследствии течь.
  • Некачественное соединение труб с фитингами, на месте стыков, будет образовываться известковый слой.

Так же нужно обратить внимание на большое количество китайских подделок этой продукции. Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже

Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения

Полипропиленовые теплоносители, хотя и не имеют высокую стоимость, применяются реже. Это обусловлено большим радиусом изгиба (8 – 9 диаметров трубы). При монтаже приходится использовать дополнительные специальные соединения.

Их достоинством, является довольно простой и надежный способ соединения (пайка). Стыки получаются прочными, монолитными.

Какие полиэтиленовые трубы лучше выбрать для теплых полов, можно определить по маркировке изделий, узнав минимальную плотность сшивки. Цена будет зависеть от величины этого показателя. Но она будет значительно ниже, чем у труб из металлического материала.

Главным недостатком изделий из полиэтилена, является необходимость жесткой фиксации при монтаже

Так же стоит обратить внимание на осторожное отношение при доставке и монтаже таких теплоносителей. Дефекты антидиффузорного защитного слоя, приведут к уменьшению срока эксплуатации

Изучив все достоинства и недостатки различных видов материала, каждый сам выбирает какие трубы лучше использовать для теплых водяных полов. Полное переоборудование системы обогрева целесообразней производить в частном доме. Для многоэтажных домов потребуются дополнительные разрешения, что повлечет ненужные траты.

Полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Однако новые разработки позволили соединить молекулы, путем взаимодействия атомов углерода и кислорода. Такие технологии позволили создать новый материал – сшитый полиэтилен (PEX). При дополнительной обработке (под высоким давлением), он приобретает большую прочность.

Виды труб

Водный контур — основная часть конструкции водяного пола. От выбора материала, из которого сделаны трубы, будет зависеть, как долго пол прослужит

Рассмотрим наиболее популярные варианты, уделив особенное внимание металлопластиковому варианту

Трубы из стали

Казалось бы, что это довольно популярный вариант. Надежные, крепкие, наделены долгим сроком службы. Однако этот вид категорически не совместим с системой теплого пола.

Трубы из стали для теплого пола

Сталь достаточно тяжела, а вместе с остальными элементами, включая теплоноситель и бетонную стяжку, это создаст колоссальное давление на перекрытия пола.

Применять стальные трубы разрешается только для соединения котельной и распределительного коллекторного шкафа, но ни в коем случае не для укладки контура.

Трубы из меди

Все еще не идеал, несмотря на плюсы. Медь хорошо нагревается и отдает тепло, не подвергается коррозии, медные изделия пластичные и очень прочные, а также не боятся температурных перепадов. Но для монтажа этого медного контура необходимо специальное оборудование и навыки, а цена очень на материал кусается.

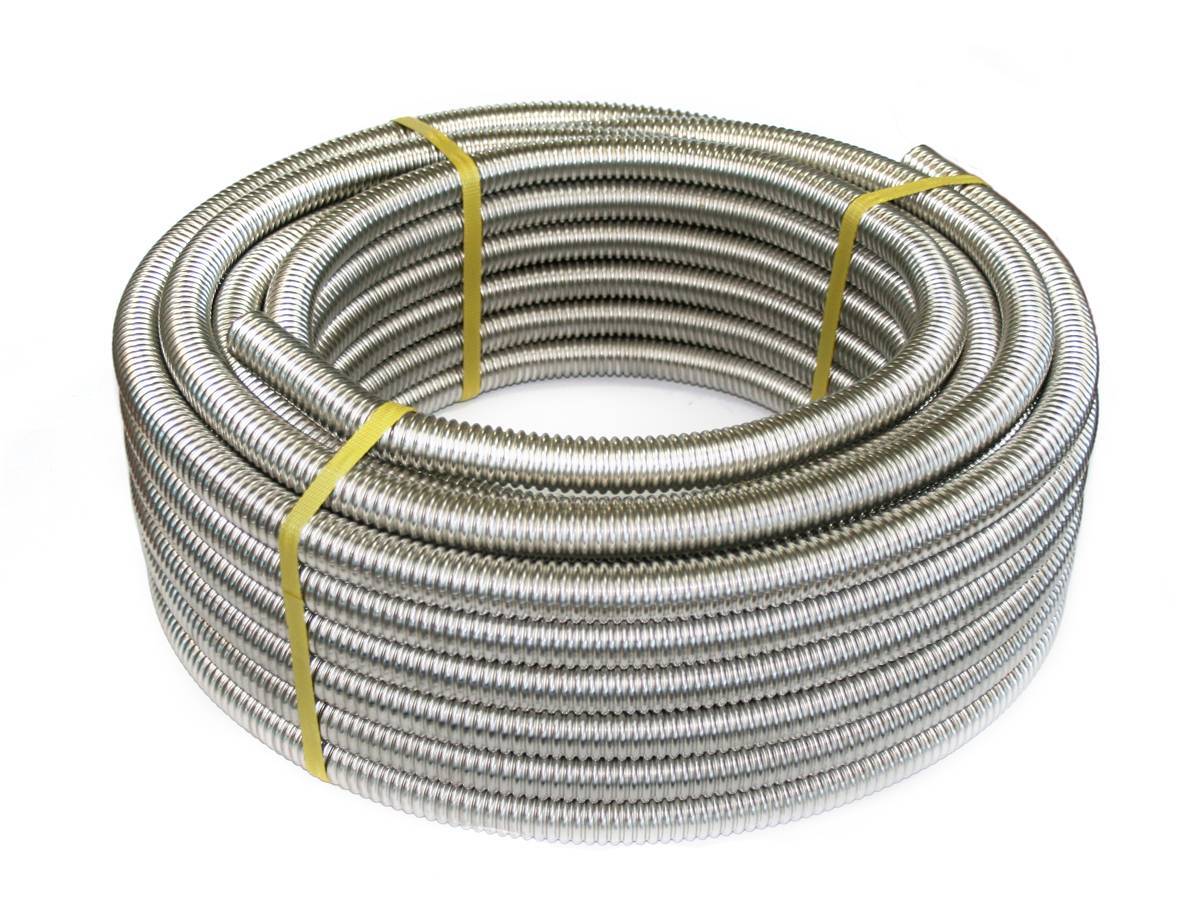

Нержавеющие гофрированные трубы

Обладают приемлемым для установки рядом качеств. Изделия гибкие, прочные, не подвергаются коррозии, устойчивы к агрессивной среде, а соединяются такие трубы значительно легче, чем другие виды. Похвастаться они не могут только очень высокими ценами.

Полимерные

Неплохой вариант для установки. Изделия служат от 20 до 35 лет, устойчивы к неблагоприятной среде, изготовлены из экологически чистых материалов, не пропускают шум, а также обладают повышенной способностью пропускать воду.

Неполноценность изделий в использовании большого количества элементов в составе. В него входит: полиэтилен, ПВХ, ПВХ на хлорированной основе, армированный алюминиевый ПВХ, полибутен.

Компоненты создают температурный максимум в 95°C, что нехорошо для теплого пола. Для регулировки нагрева придется монтировать автоматическое оборудование контроля.

Полиэтиленовые сшитые

Полиэтиленовые материалы больше всех других подходят для системы теплого пола. Прочные, надежные, очень пластичные. Устойчивы к ультрафиолету, не деформируются из-за воздействия агрессивных веществ. Наделены звукопоглощающей поверхностью.

Собрать полиэтиленовый трубопровод не составит проблем. Соединение может быть неразъемным и разъемным. Разъемные скрепляются латунными фитингами, неразъемные соединяются фитингами и специальными муфтами.

Полипропиленовые

Считаются неплохим вариантом наряду с полиэтиленовыми. Обладают примерно схожим с предыдущими видами набором качеств, дополнительно наделены теплостойкостью.

Однако материал неустойчив к ультрафиолету, недолговечен в местах соединения с металлическими трубами.

К тому же, соединять их разрешено только при положительных температурах, а соединяются они сваркой. Это тоже считается минусом, так как большинство людей попросту не смогут грамотно сварить контур.

ПВХ трубы

Наделены низким пределом максимального обогрева в 75°C. Такая отметка не подходит для теплого пола, поэтому материал усиливают хлорированием, что недопустимо, так как при нагреве будут выделяться едкие для организма человека пары. В дополнение к хлорированию используют армирование, чтобы также повысить термостойкость. Различают 2 вида армированных ПВХ труб:

  1. армированный алюминиевый корпус расположен в середине конструкции;
  2. армирование обрамляет второй слой после внешнего;

Металлопластиковые трубы

Один из ведущих вариантов для укладки контура водного пола наряду с полиэтиленовыми и полипропиленовыми. Отличная отдача тепла с качественным обогревом помещения подкрепляется сроком функционирования до 45-50 лет. Помимо этого изделия наделены:

  • простым монтажом;
  • отсутствием коррозии;
  • стойкостью к температурам;
  • небольшой ценой;
  • ровной внутренней поверхностью;
  • повышенной прочностью;

Минусы:

  • при монтаже нужно использовать специального вида фитинги;
  • соединения могут разрушаться из-за слоя накипи;
  • возможное расслаивание контура труб.

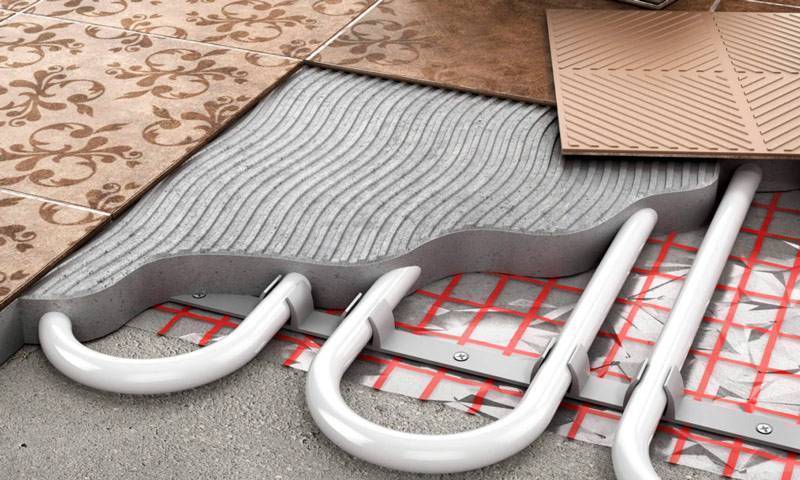

Металлопластиковые трубы для теплого пола

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

  • зебра или змейка;
  • улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

  • S – площадь помещения (м2);
  • n – расстояние между трубами;
  • lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Отопительные шланги из сшитого полиэтилена

Сам по себе полиэтилен состоит из молекул углеводорода, которые не связаны между собой. Сшитый полиэтилен (PEX) получают благодаря новым технологиям, которые позволяют подтолкнуть к взаимодействию атомы углерода и водорода. Последующая обработка под высоким давлением приводит к образованию дополнительных молекулярных связей, а также росту прочности материала.

Несмотря на то, что данную технологию изобрели более 40 лет назад, массовое производство красной трубы для теплого пола из нового материала начали не так давно. Он отличается высокой прочностью, устойчивостью к истиранию и механическим повреждениям, не растрескивается и не боится перепадов температур. Насколько выраженными будут те или иные характеристика материала, зависит от способа и степени сшивания.

Оптимальным вариантом для теплого пола будет материал со степенью сшивания в пределах 65-80 %. Соответственно, чем выше степень, тем лучше изделие и выше его стоимость. Однако благодаря долговечности труб излишние расходы на них в скором времени окупятся.

При малой степени сшивания трубы не будут способны противодействовать повышенным нагрузкам. Кроме того, значение имеет, каким методом выполнялось соединения молекул – азотным, пероксидным, радиационным или силановым.

Рассмотрим основные достоинства такого материала:

  • Использование материала при температурах от 0 до 95 ℃ без потери его функциональных возможностей.
  • Имеет высокие температуры расплавления и возгорания. Сшитый полиэтилен начнет плавиться по достижении температуры в 150 ℃, а загорится лишь при 400 ℃.
  • Структура материала позволяет ему восстанавливать первоначальную форму и внешний вид после нагревания, даже если изделие было деформировано.
  • Трубы из данного материала отлично переносят перепады давления в любых отопительных системах. Заявленный уровень давления, при котором они бессбойно функционируют, составляет 4-10 атмосфер. Точное значение можно узнать из технической документации.
  • PEX-трубы отличаются пластичностью, поэтому не переламываются даже при многократном перегибе трубы в одном месте.
  • Изделия из сшитого полиэтилена не подвержены окислительным процессам и не позволяют грибку и бактериям разрастаться на их стенках.
  • Материал является экологически безопасным. При эксплуатации не выделяется токсинов, а в процессе горения он распадается на углекислый газ и воду.

Рекомендованный диапазон температур для использования российских труб для теплого пола составляет 0-95 ℃. Однако он способен сохранить свои свойства и при похолодании до -50 ℃, и при повышении температуры до 150 ℃. Тем не менее, такие экстремальные нагрузки могут повлиять на срок службы материала.

Некоторые потребители могут перепутать термостойкий полиэтилен и PEX-трубы. Первый материал способен выдерживать достаточно высокие температуры, однако остальные его качества существенно уступают сшитому полиэтилену. В частности, PEX-трубы более надежны во время эксплуатации при высоких нагрузках и отличаются более длительным сроком службы. С этим, они имеют более высокую цену.

Трубы из сшитого полиэтилена с успехом используются для укладки теплого водяного пола, системы транспортировки горячей воды и отопления. Единственная слабость материала – чувствительность к лучам прямого солнечного света

Хотя для теплых полов это неважно.

Изогнутая труба из сшитого полиэтилена после прогрева вернется к исходной форме. При этом место изгиба будет практически незаметным, а материал сохранит свои качества.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
