Какие трубы лучше выбрать для теплого водяного пола

Какие трубы лучше

Здесь однозначного ответа нет. Выбирайте трубу исходя из данных теплового расчёта, технических характеристик представленных на рынке изделий и собственных финансовых возможностей. Дадим лишь несколько общих рекомендаций:

• Хотите, чтобы «тёплый пол» проработал максимально долго, отдавайте приоритет металлическим трубам.
• При погружении трубопровода в бетон медные или нержавеющие трубы по типу гофры должны быть в полимерной защитной оболочке, а из полимерных лучше отдать предпочтение металлопластиковому прокату.
• Для «сухого» способа укладки, так называемого «плавающего» пола можно остановиться на металлических трубах без защитной оплётки. Если же решили брать полимерные трубы, то используйте изделия с защитным противодиффузионным барьером по типу EVOH или OXYDEX.

Требования к трубам, соотношения размеров

К вопросу о том, какую трубу лучше использовать для теплого пола, следует отнестись со всей серьезностью: это объясняется специфическими условиями работы водяной системы отопления. Материал должен быть только новым и соответствовать целому перечню технических требований.

1.Удельный вес, технология изготовления. Не допускается монтаж «подпольного» обогрева из стальных водогазопроводных труб, даже если они произведены из нержавейки. СНиП (Строительные Нормы и Правила) запрещают использование сварных труб в закрытых системах теплого пола. Запрет действует независимо от разновидности шва (прямой он или спиральный).

Еще один минус труб, изготовленных из стали – большой вес. «Пирог» теплого пола, включающий бетонную стяжку, и без того имеет внушительный вес. Стальной контур резко увеличивает нагрузку на перекрытие.

2. Стойкость к внешним воздействиям. Именно от нее зависит долговечность контура, заливаемого бетоном. Монолит после застывания становится мощным накопителем и распределителем тепла (варианты с использованием «сухой» стяжки менее эффективны). Единственный минус: диагностика при поломках сложна, замена отдельного участка трубопровода практически невозможна. При порыве систему придется демонтировать целиком.

Чтобы избежать подобных неприятностей, выбирают трубы из химически инертного, термостойкого материала (должен выдерживать 90-95 оС), полностью защищенного от коррозии, с гладкой внутренней поверхностью, не склонной к образованию известковых отложений. Идеальный выбор – труба со специальной защитой от кислородной диффузии.

3. Прочность. С внешней стороны на стенки давит стяжка, изнутри – теплоноситель. Хотя критические показатели давления маловероятны, труба должна быть рассчитана на 10 бар (на случай экстремальных скачков).

4. Достаточная длина. Контур должен быть цельным, поскольку любые соединения (муфты, фитинги, сварка) – это потенциальные места протечек. Не обнаруженный вовремя порыв приводит к затоплению соседей снизу или к короткому замыканию в электросети. Еще один аргумент против стыков – большая вероятность «зарастания» труб и засорения системы в этих местах.

Длина контура определяется расчетным путем. Обычно материал для теплого пола поставляется в бухтах и отпускается в погонных метрах. Пластичность позволяет придать трубе криволинейную форму с изгибами нужного радиуса.

Размеры труб

Самые популярные диаметры контура – 16 и 20 мм, значительно реже применяется материал ∅ 25 мм. Решая, какая лучше труба для теплого водяного пола, учитывают следующее:

• чем меньше диаметр, тем больше гидравлическое сопротивление и меньше способность к теплообмену;
• при увеличении диаметра приходится наращивать толщину стяжки – в результате поднимается уровень пола (это не всегда возможно), увеличивается нагрузка на перекрытие.

Пример устройства водяного пола с пенополистиролом

От выбранного диаметра зависит предельный метраж контура. При увеличении длины трубы гидравлическое сопротивление жидкости растет и может превысить технические возможности циркуляционного насоса. Создается эффект «запертой петли»: насосный агрегат качает теплоноситель, а он стоит на месте.

В таблице 1 указаны рекомендуемые соотношения диаметров и предельных показателей длины контура.

Таблица 1

Диаметр трубы, мм	Максимальная длина контура, м
16	60-70
20	80-90
25	100-120

Если максимальной длины одного контура недостаточно, то рекомендуется использовать дополнительные контуры.

Водяной теплый пол из нескольких контуров

Популярные производители и цены

В продаже можно встретить трубы не только от производителей «теплых полов», но и специализирующихся на трубной продукции компаний. У профессионалов на этот счет противоположные точки зрения. Одни считают, что узкоспециализированное производство поставляет на рынок более качественную продукцию. Другие утверждают, что использование комплектующих элементов от разных производителей не позволяет добиться необходимой герметичности и плотности соединения.

Редакция портала не имеет возможности однозначно утверждать, кто прав. Поэтому приводит лучших производителей труб без привязки к основной сфере деятельности. Отметим, что перечень составлен на основании отзывов покупателей на форумах, мнению профессионалов и объема продаж. Поэтому приведенный ниже список компаний может не совпадать с различными рейтингами.

«Uponor». Финская компания «Uponor» выпускает металлопластиковые трубы и из сшитого полиэтилена. Лучшими считаются полиэтиленовые трубы «Uponor» PEXa evaIPEX Q&E 16 x 2,0 и «Uponor» PEXa evaIPEX Q&E 20 x 2,0. Они имеют защитный слой от проникновения кислорода EVOH, предотвращающий коррозию элементов системы и долгий срок службы: 50 лет при температуре теплоносителя до 60oС.

Разработаны специально под «теплые полы» компании, поэтому неизвестно, как они поведут себя при покупке коллектора другого производителя. Максимальная температура — +95°C, рабочее давление — 6 атм. Продаются в бухтах от 50 до 240 м. Цена — 170-215 руб./м п.

«Rehau». Немецкая компания «Rehau» производит полиэтиленовые и металлопластиковые трубы. Лучшими считаются:

• «Rehau» Rautitan Stabil — металлопластиковые трубы диаметром 16 и 20 мм (армирование выполнено алюминием). Продаются по 100 м. Цена начинается от 220 руб./м п.
• «Rehau» Rautitan flex и «Rehau» Rautitan Pink — трубы из сшитого полиэтилена. Метраж бухты — 100-120 м. Цена начинается от 180 руб./м. п.

Для продукта характерно немецкое качество и длительный срок эксплуатации.

«Wieland». Немецкая компания «Wieland» производит трубы из чистой меди в пластиковой оболочке. Лучшими считаются «Wieland» Cuprotherm CTX. Продаются по 50 м (диаметр 20 х 2 мм) и 100 м (диаметр 16 х 2 мм). Цена 1 м п. начинается от 238 руб. для 16-тимиллиметровых и от 378 для 20-тимиллиметровых.

Легко монтируются, т.к. имеют высокую гибкость по сравнению с классическими медными трубками. Для соединения с коллектором используются обычные пресс-фитинги для металлопластиковых труб.

«Wavin Ekoplastik». Трубы из полипропилена нового, четвертого поколения (PP-RCТ) чешского производства имеют удачное соотношение цены и качества. Их особенность в существенном увеличении прочности и термостойкости — начинают плавиться при +170оС. Всего этого нет у аналогичных труб других производителей.

Следует отметить и еще один нюанс — более тонкие стенки, что увеличивает пропускную способность контура без ущерба для долговечности. Ничем не отличается от простых полипропиленовых труб. Поэтому можно нарваться на грубую подделку.

Продается в бухтах или длиной, нужной покупателю, нарезается. Цена начинается от 86 руб./м п. При наличии финансов можно купить трубу, где пластик армирован базальтовым волокном. Правда, цена выше — от 112 руб./м п.

«HydroSta». Компания из Южной Кореи «HydroSta» производит трубы из различных материалов. Лучшими считаются гофрированные трубы из нержавеющей не отожженной стали с полимерным покрытием диаметром 20 мм торговой марки «FLEXY». Размер 20 х 2,0 мм. Упаковка по 30 и 50 м. Цена 1 погонного метра — от 145 руб. Кроме этого, нужно отметить следующие бренды:

• «Aquatherm». Продукция отличается высокой эксплуатационной стабильностью.
• «Prandelli». Хорошо себя зарекомендовали металлопластиковые водоводы с алюминиевой арматурой.
• «Neptun». Компания известна уникальным производством гофрированных стальных труб.
• «Sanext». У трубопроводов фирмы минимальный диаметр изгиба.

Приведенный перечень ведущих производителей позволит быстрее определиться, какие трубы лучше использовать для «теплого пола».

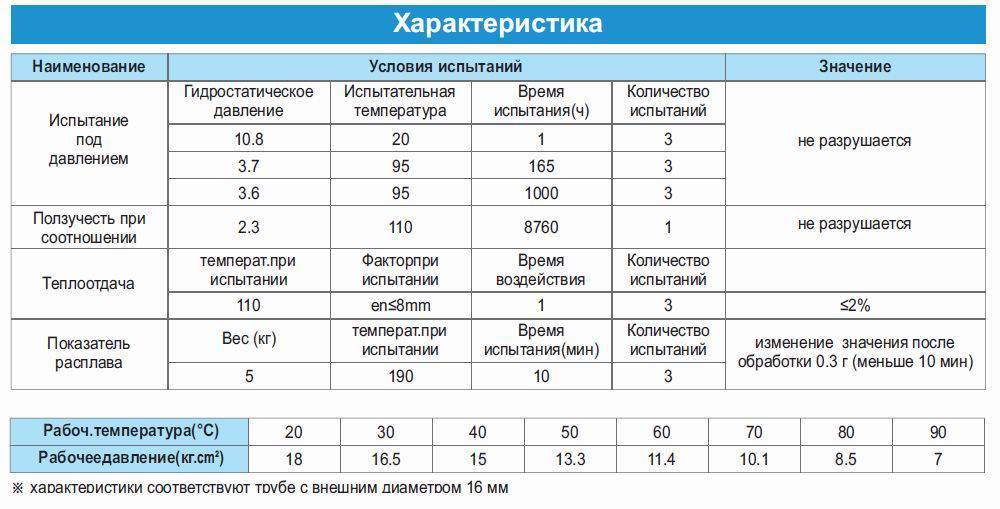

Характеристики труб

Чтобы лучше разобраться в вопросе, следует рассмотреть характеристики каждой трубы в отдельности. Главная идея в отоплении заключается в количестве теплоносителя, которое мы нагреваем и которое циркулирует по трубам и передает аккумулированное тепло в помещение, обогревая его.

Возьмем в качестве теплоносителя воздух. Воздушное отопление считается самым экономичным, т. к. воздух нагревается сам, без насосов и начинает циркулировать по трубам

Если в качестве теплоносителя брать воду или другую жидкость, то тут важно ее количество. Чем меньше теплоносителя нагревается, тем отопительная система считается экономичней

Для трубы теплого пола диаметром 16 мм количество теплоносителя составляет 110 мл на 1м погонный, для трубы диаметром 20 мм – 180 мл на 1м погонный. Не трудно посчитать, что разница составит около 40 процентов, довольно большая цифра.  Таким образом, при одинаковых условиях труба на 20мм проигрывает по этой характеристике. Однако шаг, с которым монтируют трубы различный. Для диаметра 16мм стандартный шаг составляет 150мм, а для диаметра 20мм – 250мм. За счет увеличения шага уменьшается длина используемой трубы, и количество теплоносителя становится примерно одинаковым для трубы диаметром 16мм, так и для диаметра 20мм. К тому же, за счет большего диаметра, площадь теплоотдачи труб на 20мм больше чем у труб на 16 мм.

Не менее важную роль играет удобство работы при монтаже труб. Как правило, трубы начинают укладывать на пол спиралью, но между соседними контурами остается пространство, которое не отапливается. Соответственно тепло распространяется не по всему полу и остаются неотапливаемые участки. В это пространство укладывают трубы в виде змейки с минимальным шагом в 100мм. У трубы теплого пола диаметром 16мм можно добиться такого шага, а вот у трубы на 20мм нет. К тому же существует множество маленьких помещений, например небольшие коридоры, санузлы т. д., в которые укладывать трубу проще змейкой.

Следующие характеристики – это сопротивление и расход. Чтобы было оптимальное сопротивление для трубы диаметром 16 мм рекомендуют длину контура 90м погонных на один контур с шагом 150мм для площади 13-15кв. м. Если брать трубу диаметром 20мм эти характеристики увеличиваются: на один контур берут длину 130м погонных, площадь 20м кв., шаг 200-250м. Но, несмотря на это увеличение, расход получается примерно одинаковый, так как характеристики друг друга компенсируют. Все это вам покажет готовый проект с расчетами. Но если проекта нет, можно использовать трубу диаметром 16мм и для своих расчетов брать стандартные данные под эту трубу. Это будет оптимальным вариантом.

Поведем итог: труба диаметром 16мм используется для жилых помещений; труба диаметром 20мм – для нежилых и в редких случаях для жилых помещений. Перед монтажом теплого пола необходимо произвести расчеты. Определиться с теплоносителем и способом укладки трубы в соответствии с ее диаметром и уже после этого выполнять работу.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Требования, предъявляемые к трубам

Перед тем как планировать обустройство теплого пола, важно знать о правилах монтажа и регламентированных ограничениях:

• проект предусматривает толщину и длину труб в контуре теплого пола и соотношение этих параметров с несущей способностью перекрытия, особенно, если квартира находится не на первом этаже дома;
• для обустройства теплого пола нужны специальные трубы;
• к качеству и прочности труб для создания контура предъявляются высокие требования, т.к. большинство современных систем предполагают заливку труб цементной стяжкой.

Побочным эффектом теплого пола является поднятие уровня пола и сокращение технологического пространства между потолком и напольным покрытием. При расширении площади жилых помещений прямо пропорционально увеличивается толщина труб, чтобы обеспечить необходимый теплообмен. В результате установки толстой трубы с бетонной стяжкой теряется до 10 см от высоты помещения.

Для теплого пола применяются трубы, способные выдерживать не только давление теплоносителя, но и бетонной стяжки. Лопнувшая труба с горячей водой приведет к неизбежным материальным потерям, придется делать ремонт помещения, а часто и не в одной квартире.

Какие трубы для теплого водяного пола лучше использовать в частном доме

Трубы для установок теплых полов могут быть выполнены из разных видов материалов. Помните, что в многоквартирных зданиях применение подобной технологии ограничено. Для этого нужно получить специальное разрешение.

Материал подбирается с учетом многих факторов

Выбор медных труб

Если вы не знаете какую трубу выбрать для теплого пола, то рассмотрите такой вариант, как медь. Для применения медной продукции понадобится определенное оборудование. Такой материал известен длительным эксплуатационным сроком и превосходным показателем теплопроводности. На стенах меди не появляются бактерии. Она не подвержена коррозии, механическим воздействиям и температурным скачкам.  Медные магистрали не плавятся и не растрескиваются. Их с успехом используют в отопительных установках современного типа. При должном подходе подобные изделия могут прослужить более 50 лет.

Подобные изделия хорошо гнуться, что позволяет их применять для нестандартных помещений

Материал имеет великолепные эксплуатационные качества, но есть и определенные минусы. Медь не устойчива к кислотности воды и к жесткости. Если теплоноситель будет содержать кислоты, то срок службы медных изделий значительно сократиться.

Это прочный и качественный материал

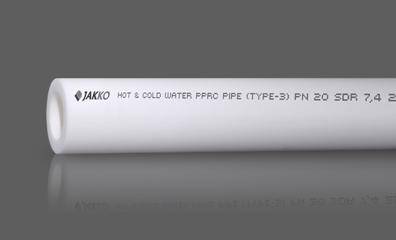

Вариант из полипропилена

Полипропиленовые трубы выбирают не так часто, так как они не очень удобны для установки конструкции теплых полов. Осложняет процесс монтажа значительный радиус изгиба. К минусам стоит отнести и температурные ограничения, которые делают невозможным применение подобных магистралей в суровом климате. Такие элементы крепят с помощью метода сварки.

Конструкция из полипропилена

Что такое PEX трубы

Какие лучше приобрести трубы для теплого водяного пола, поможет тщательный анализ главных вариантов. PЕХ-изделия производятся из сшитого полиэтилена, который обрабатывается под  мощным давлением. Они имеют хорошую стойкость к износу.

При укладке такой трубы нужно ее надежно фиксировать, иначе она разогнется. Крепят такие магистрали на специальную подложку или на арматуру. Подобный материал не истирается, не растрескивается, а также обладает устойчивостью к температурным переменам. Такие конструкции имеют повышенную температуру горения и плавления. Они пластичны, и поэтому не ломаются.

Технология монтажа подобных материалов проста и для нее не нужно искать специальное оборудование.

Несложная схема монтажа

Металлопластиковые изделия

Актуальное решение для теплого пола – металлопластиковые трубы. Конструкция с такими магистралями отличается повышенной производительностью, благодаря высокому КПД. Алюминиевая прослойка изнутри наделяет материал качественной теплопроводностью. Полимерная прослойка делает изделие более стойким к разрушениям.

Гофрированный вариант

Такие трубы легко применять в установке напольного отопления, потому что они хорошо гнутся, но при загибах форму сохраняют. Металлопластик более дешевый вариант, чем альтернативные варианты и имеет следующие достоинства:

•  не подвержен коррозийным процессам;
• долгий срок службы до 50 лет;
• экологичность, так как не вступает в реакции с другими веществами;
• небольшой вес и качественная звукоизоляция.

Подключение металлических труб

Некачественное соединение таких труб может стать большой проблемой. Например, если диаметр магистрали больше, чем сечение фитингов, то на участке стыков будут образовываться известковые отложения. Делая монтаж, не пережимайте трубу накидными гайками.

Принцип действия систем обогрева помещений

Основным видом передачи тепла при обогреве рабочего либо жилого помещения традиционными системами (фанкойлами, конвекторами и радиаторами) является конвекция. От нагревательного элемента теплый воздух поднимается к потолку. По мере охлаждения он опускается вниз, где затягивается в радиатор. Далее цикл повторяется.

Системы теплого пола, а именно трубы, лежащие в их основе, не создают конвекции. Воздух прогревается по всей поверхности и внизу теплее, нежели у потолка. Еще одним отличием от радиаторного отопления является низкая температура теплоносителя. Тепловой поток 0,04-0,15 кВт с 1 м2 площади можно получить при температуре теплоносителя около 30-50 градусов.

Виды труб для водяного контура

Для установки теплого пола используется несколько типов труб:

• медные;
• гофрированные из нержавеющей стали;
• полимерные из сшитого полиэтилена.

Самое главное требование ко всем трубам, независимо от материала — бесшовная технология изготовления, т.к. наличие шва повышает уязвимость изделий для давления и увеличивает риск протечки теплоносителя.

Для установки теплого пола можно брать трубы различных диаметров, но на практике чаще всего используются изделия 16 и 20 мм. Трубы от 25 мм устанавливают гораздо реже, т.к. для них требуется больше цемента для заливки, что приводит к поднятию уровня пола и увеличению нагрузки на перекрытие.

Рекомендуется соотносить длину трубопровода с толщиной труб. Средняя длина замкнутого контура составляет от 60 до 120 метров. Чем длиннее контур, тем толще нужны трубы. Так, при длине контура от 60 до 70 метров подойдут трубы 16 мм. Для контура от 80 до 90 метров рекомендуется использовать трубы 20 мм. При протяженности контура от 100 метров необходимо использовать трубы 25 мм.

Медные трубы

Труба, изготовленная из меди, используется в отопительных системах достаточно часто, так как соответствует всем требованиям, предъявляемым к составляющим системы.

Медная труба, используемая для систем отопления

В последнее время производители медных труб выпускают продукцию в пластиковой оплетке, что придает изделиям дополнительную степень защищенности от воздействия внешних негативных факторов.

Медная труба с дополнительной полимерной защитой

Наиболее важным недостатком медных труб является необходимость при монтаже использования специализированного оборудования и определенных навыков.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Труба для теплого пола PE-RT тип II 16 х 2,0 мм (красный) Toptan

Трубы PE-RT изготовлены по немецким стандартам из полиэтилена Dowlex 2344Е, который очень гибок, прочен и устойчив к перепадам температуры. Максимальная рабочая температура таких труб составит 90 градусов. Теплый пол оснащен защитой от кислорода, что позволит металлическим деталям не окисляться.

Узнать, где дешевле всего >>>

Этот вариант очень гибок, это позволит облегчить монтаж. Материал безопасен, не выделяет вредных веществ при использовании. Срок службы PE-RT составит не менее 50 лет при соблюдении температурного режима. Устойчивы к окислению, обладают памятью, что позволяет им быть прочными в местах соединения и сгиба.

Средний рейтинг – 4.2

Средняя цена – 19 рублей за метр.

Плюсы

• Востребованные трубы.
• Долговечность использования (минимум 50 лет).
• Выдерживают экстремальное повышение и понижение температуры (от 100 градусов тепла до полного замерзания).
• Устойчивы к коррозии, не поражаются окислением.
• Довольно устойчивы к механическим повреждениям.
• Экологически безопасны.
• Легкость монтажа.

Минусы

Не найдено.

Мы подобрали несколько вариантов, которые можно использовать в качестве теплого пола в частных дома и общественных местах. Надеемся, что вы выберете вариант под ваш случай.

Удачной покупки!

Расчет количества труб и схемы укладки

Определившись, какие лучше купить трубы для монтажа теплого пола, следует рассчитать их количество. С этой целью вычерчивают схему укладки:

• на листе миллиметровой бумаги в масштабе строят план комнаты;
• схематически наносят предметы крупногабаритной мебели и бытовой техники – под ними монтировать трубы не рекомендуется;
• на свободной площади чертят контур согласно выбранной схеме.

Существуют следующие основные варианты схем водяных контуров теплого пола:

1. «Змейка». Трубу прокладывают сначала вдоль периметра комнаты, а затем – параллельно одной из стен и в конце приходят к начальной точке. Спроектировать и реализовать эту схему несложно, однако для нее характерен серьезный недостаток. Пока теплоноситель последовательно, по змейке, проходит через всю комнату и возвращается к коллектору, он успевает остыть. Участок пола, приближенный к врезке, нагревается гораздо сильнее, чем удаленный.
2. «Улитка» или «спираль». Труба все время повторяет контуры периметра, двигаясь к центру. После достижения центральной точки труба возвращается к коллектору. Во время монтажа контур укладывают с двойным интервалом, чтобы было место для обратного хода. В этом варианте тепло более равномерно распределяется по полу.

«Улитка» предполагает лишь один резко очерченный изгиб – в середине схемы. Поэтому можно использовать жесткие трубы, имеющие большой радиус изгиба.

Возможны различные варианты основных схем укладки теплого пола

При проектировании делают промежуточные замеры, чтобы не выйти за пределы максимальной длины контура, зависящей от диаметра трубы (таблица 1). Большую комнату делят на несколько секторов, для каждого из которых разрабатывают отдельный контур, подключаемый к общему коллектору. В этой ситуации бывает целесообразно использовать комбинированную схему: большую часть помещения уложить «улиткой», а остаток – змейкой.

В процессе составления плана укладки труб учитывают следующие моменты:

• от стен делают отступ 15-20 см;
• шаг между соседними линиями контура может быть переменным – чаще всего достаточно 15-30 см, а на участках с большими теплопотерями интервал уменьшают до 10-15 см.

По готовому чертежу замеряют общую длину всех контуров, умножают на масштаб и получают необходимый метраж трубы.

Как выбрать трубы для устройства теплых полов, об их плюсах и минусах, также подробно рассказано в видео.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

1. металлопластиковая труба: 65 руб\п. метр;
2. труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
3. гофрированная нержавеющая труба: 178 руб\ п. метр;
4. медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

• полиэтилена;
• полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

• трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
• трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

• PE-Xa. Для производства применяются пероксиды;
• PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
• PE-Xc. Сшивка молекул производится при содействии электронов;
• PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

• более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
• отсутствие каких-либо шумов;
• увеличенный период использования;
• возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

• относительная долговечность. Срок службы труб достигает 25 лет;
• невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
• высокая устойчивость к воздействию химических веществ, содержащихся в воде;
• прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

• низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
• трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
• высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.
