Организация уклона труб в системе отопления

Уклон труб в схеме с естественной циркуляцией теплоносителя

Движение теплоносителя в комплексах с естественной циркуляцией теплоносителя обеспечивается за счет разницы плотностей холодной и горячей воды. Соблюдение уклона здесь является сопутствующим фактором, улучшающим режим движения теплоносителя – под воздействием гравитации вода перемещается по трубам несколько быстрее. Горизонтальное расположение или обратный уклон в открытых схемах не допускается – возможна полная остановка циркуляции.

Нормативное значение уклона труб в схеме с гравитационной циркуляцией варьируется от 5 до 10 мм на 1 метр погонной длины трубопровода. При монтаже трубы прокладываются с уклоном в сторону движения теплоносителя – прямой трубопровод наклонен к отопительным приборам, обратная магистраль сооружается с уклоном от отопительных приборов к котлу, расположенному в нижней точке системы. Вторая задача уклона в системе открытого типа – обеспечение слива оборудования через нижнюю точку, расположенную около котла.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект

Закрытая система

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Рекомендации перед установкой труб отопления

Схемы наружной канализации с уклоном.

Проложение трубопровода осуществляется открыто. Исключением является система водяного отопления из-за встроенных в конструкции зданий нагревательных стояков и элементов.

Скрытая прокладка труб возможна в том случае, если технологические, конструктивные, гигиенические и архитектурные требования обоснованы. Тогда в местах расположения арматуры и сборных соединений нужно предусмотреть люки.

Еще раз стоит заметить, что все магистрали трубопроводов воды, пара и конденсата следует устанавливать с наклоном не меньше 2 мм, а паропроводы – не меньше 6 мм, причем против движения пара.

Все подводки к нагревательным приборам делаются со склонением в сторону движения теплоносителя. Уклон составляет от 5 до 10 мм по всей длине подводки.

Правильный выбор уклона труб отопления

Илья Платонович, Казань задаёт вопрос:

Здравствуйте. Помогите решить проблему. Я хочу смонтировать систему отопления в частном доме, но не знаю нужно ли соблюдать уклон труб

Важно, чтобы дом хорошо прогревался и не было проблем из-за воздушных пробок. Какой уклон труб отопления будет оптимальным для качественной и эффективной работы системы? Установка насоса не планируется, но желательно, чтобы это не повлияло на качественный обогрев дома

Хочу получить профессиональную консультацию специалиста, чтобы избежать ошибок при монтаже.

Эксперт отвечает:

Отопление с естественной циркуляцией не требует использования дополнительного оборудования. Его чаще всего используют для обогрева дач, коттеджей и загородных домов, если радиус контура не превышает 30 м. Преимущества: экономичность, простой монтаж и эксплуатация.

В состав системы с естественной циркуляцией входят котел, трубопровод, радиаторы, расширительный бак. Главные характеристики отопительных труб. диаметр, материал изготовления, уклон.

Правильный выбор уклона магистралей позволяет обеспечить быстрое перемещение воды от котла к приборам и удаление воздуха. Магистрали подачи воды и обратная магистраль должны иметь наклон в сторону движения воды не менее 10 мм на 1 м трубы.

Без наклона отопление с естественной циркуляцией может не работать, ведь давление в таких системах незначительное. Наклон позволяет избавиться от воздушных пробок, увеличить теплоотдачу, снизить нагрузку на котел, уменьшить расходы, увеличить срок службы отопительного агрегата.

Если наклон труб канализации по санитарным стандартам составляет 2 см на 1 м, то для отопительных магистралей должен быть не менее 5-10 мм.

Скорость циркуляции определяется рядом факторов: напором, диаметром и материалом труб, количеством и радиусом поворотов, наличием, типом и количеством запорной арматуры.

Главные условия выбора уклона труб отопления: обеспечение хорошей циркуляции теплоносителя за счет уклона в 10 мм на 1 м магистрали и качественный монтаж с использованием специальных приборов – ватерпаса или гидроуровня. Если горизонтальный отвод имеет длину меньше, чем 0,5 м, можно наклон не устраивать.

Разводка может быть верхней или нижней, но при любой схеме лучше, если отопительный агрегат будет находиться ниже уровня труб. Циркуляционный напор зависит от разницы в высоте между нижним радиатором и котлом, и чем он ниже находится, тем быстрее вода будет самотеком переливаться в него.

Точный расчет сделать невозможно, но если учесть рекомендации, отопление в доме будет эффективным и качественным. Естественное отопление медленно прогревается, но и медленно охлаждается, и это огромный плюс в зимнее время.

Монтаж комплекса устройств – сложная задача, и лучше работы доверить профессионалам, но если дом небольшой, можно сэкономить и выполнить работы самостоятельно.

Поделитесь полезной статьей:

Комментарий

Уклоны в СО служат для свободного выпуска воздуха и полного опорожнения системы.

Опорожнения системы, да. А вот с воздухом засада. Скорости теплоносителя в гравитационках очень низкие. И воздух может двигаться против движения теплоносителя.

Комментарий

Комментарий

Ответ: Оптимальные углы наклона в гравитационной системе отопления

Как будет работать система с ЕЦ если трубу горизонтального розлива сделать со значительным уклоном,к примеру 20-30 град? Ну и вопросы. Страницы на 2 займет ответ на каждый. Во-первых, что имеется в виду? 2 или 1- трубная система, и как это будет выглядеть на стене? . Понятно в случае чердака. Но работать будет в любом случае.

Если уклон будет достигаться опусканием конца трубы со стороны, куда направлен поток, то, соответственно, с центром охл. будет наоборот.

P.S. Укажите,если можно,грамотную литературу по системам отопления. В сети масса всяких популярных рассуждений и “пособий” по системам с ЕЦ. В основном, все сводится к разнице удельных весов “столбов воды” в стояках. “Научные” разработки крайне громоздки и, к сожалению, весьма приблизительны в своих методиках расчета, то же относится и к программам компьютерного расчета.

Уклон труб в зависимости от условий и системы отопления

Схемы монтажа отвода трубы.

Самые обычные условия монтажа предусматривают наклон более 1% (0,01). В этом случае все то сопротивление, которое вызвано гидравлическим трением и активным движением воды, будет гораздо меньше подъемной силы.

Паровые системы отоплениятребуют уклона горизонтальных соединений, для того чтобы при эксплуатации и опорожнении отопительной конструкции выводился конденсат. Трубопровод для такой паровой системы прокладывают с наклоном по направлению движения пара.

Это необходимо для того, чтобы обеспечить самотечное движение попутного конденсата, который образуется через стенки труб с потерей тепла. Если же в одной магистрали движение пара и конденсата будет встречным, то оно сопровождается гидравлическими ударами. По этой причине крайне не рекомендуется делать уклон паропровода против направления движения пара.

Для самотечных конденсаторных магистралей уклон устремляют в сторону стока конденсата. А вот для напорных труб возможно произвольное направление. Таким образом, при опорожнении происходит спуск конденсата.

Для всех магистралей: паровых и напорных конденсаторных, а также водяных в насосных режимах — специалисты рекомендуют ориентировать уклон в 3 мм, а в некоторых случаях опускать на 2 мм.

Достоинства и недостатки однотрубной системы отопления с естественной циркуляцией

Система отопления с одной трубой

Комфортность проживания в загородном доме зависит от нескольких систем жизнеобеспечения. И не последнюю роль здесь играет отопление. Поэтому выбирать вид, класс и вариант отопительной системы нужно с большой долей ответственности и внимания. В современных загородных домах и коттеджах в основном используется двухтрубная или однотрубная система отопления .

Обе схемы разрабатываются с нижней подачей воды — из подвального помещения. Здесь устанавливаются отопительный котел, коллектор и основная магистраль, от которой ведется разводка.

Но, как показывает практика, наибольшей популярностью пользуется однотрубная система — и как самая дешевая, и как самая простая.

Паровое отопление

Разницей в выделяемой энергии объясняются преимущества парового отопления:

  • уменьшенное число радиаторов;
  • быстрый прогрев системы;
  • отсутствие эффекта «размораживания» при перерывах в работе;
  • заметно более низкие расходы на отопление в процессе монтажа и эксплуатации.

Второй и третий пункт важны для дач и загородных домов – строений, в которых жильцы бывают наездами.

По давлению пара, используемого в системе, различают:

  • Системы высокого давления (свыше 6 атм)- позволяют обогревать большие площади с длинными напорными и конденсаторными магистралями.
  • Низкого давления (1,7-6 атм) – возможно применение в частном жилищном строительстве.
  • Вакуумные (давление менее 1 атм) – интересны возможностью реализовать кипение воды при температурах ниже 100°C и снизить температуру нагревательных приборов до безопасной. Применяются крайне редко в силу необходимости обеспечить высокую герметичность системы.

Система, сообщающаяся с атмосферой, считается «открытой», не сообщающаяся – «закрытой».

К недостаткам пара относят:

  • чрезмерный нагрев труб и радиаторов;
  • износ элементов системы из-за агрессивности пара;
  • шумы, сопровождающие работу системы.

При монтаже применяют однотрубную и двухтрубную схемы разводки. В первом случае пар и конденсат движутся по одной трубе. Пар идёт от котла, конденсат – навстречу ему. В двухтрубной – пар по напорной магистрали поступает к радиаторам и, конденсируясь в них, по самотёчной конденсаторной магистрали в виде воды возвращается в ёмкость для его сбора или непосредственно к котлу.

Рекомендации по установке и монтажу


После монтажа нужно проверить места стыков опрессовкой на предмет течи

Начиная монтаж, следует в соответствии с имеющимся проектом системы отопления определить места расположения котла, радиаторов, насосов, расширительного бака и т.п. Далее при помощи уровня на стены наносят метки, указывающие, какой уклон должен быть у системы отопления на всех её участках. При монтаже трубопроводов отопления с принудительной циркуляцией можно не выполнять уклоны.

Испытания системы после монтажа

После окончания монтажа визуально проверяют качество выполненных работ. Главная задача испытания состоит в выявлении мест течи. Применяют, как правило, гидростатический метод. Систему заполняют водой и подают давление на 25-50% превышающее рабочее. Выдерживают 1 час. Общая длина испытуемого участка не должна превышать 100 м. Другой способ – испытание сжатым воздухом. До заполнения отопления теплоносителем в систему подают сжатый воздух с давлением на 1-1,5 атм превышающим рабочее, в течение 30 минут контролируют падение давления. Если падения нет – система герметична. В противном случае ищут место протечки. Определяют течь обмыливанием.

Рекомендации перед установкой труб отопления

Схемы наружной канализации с уклоном.

Проложение трубопровода осуществляется открыто. Исключением является система водяного отопления из-за встроенных в конструкции зданий нагревательных стояков и элементов.

Скрытая прокладка труб возможна в том случае, если технологические, конструктивные, гигиенические и архитектурные требования обоснованы. Тогда в местах расположения арматуры и сборных соединений нужно предусмотреть люки.

Еще раз стоит заметить, что все магистрали трубопроводов воды, пара и конденсата следует устанавливать с наклоном не меньше 2 мм, а паропроводы — не меньше 6 мм, причем против движения пара.

Все подводки к нагревательным приборам делаются со склонением в сторону движения теплоносителя. Уклон составляет от 5 до 10 мм по всей длине подводки.

Проектирование отопления с принудительной циркуляцией

Существует 2 типа циркуляции теплоносителя для обогрева помещений — естественная и принудительная. Система отопления с принудительной циркуляцией обладает рядом преимуществ перед гравитационной, главная из которых – возможность использовать современные конструкции и довести отопительный комплекс до совершенства.

Основное отличие естественной циркуляции от принудительной – наличие насоса, который заставляет жидкость перемещаться по трубопроводу. Система с гравитационным типом перемещения теплоносителя предполагает проектирование магистрали, имеющей достаточный уклон.

Новые однотрубные теплосистемы многоквартирных домов

Российские новостройки оборудуются однотрубными радиаторными узлами с термостатическими клапанами (термостатами). Выглядят они как показано на фото ниже.

Радиаторный узел с термостатом.

Такие теплосистемы на 30–40 % дешевле своих двухтрубных аналогов, обладают высокой гидравлической устойчивостью. Но обеспечивают ли они уровень комфортности эксплуатации двухтрубных схем, определяемый следующими составляющими:

  • автоматическим режимом стабилизации заданной температуры в каждой комнате;
  • общей экономией энергии в теплосистеме;
  • возможностью скрытой прокладки труб;
  • поквартирным учетом тепла.

Оценим однотрубный вариант отопления по этим критериям.

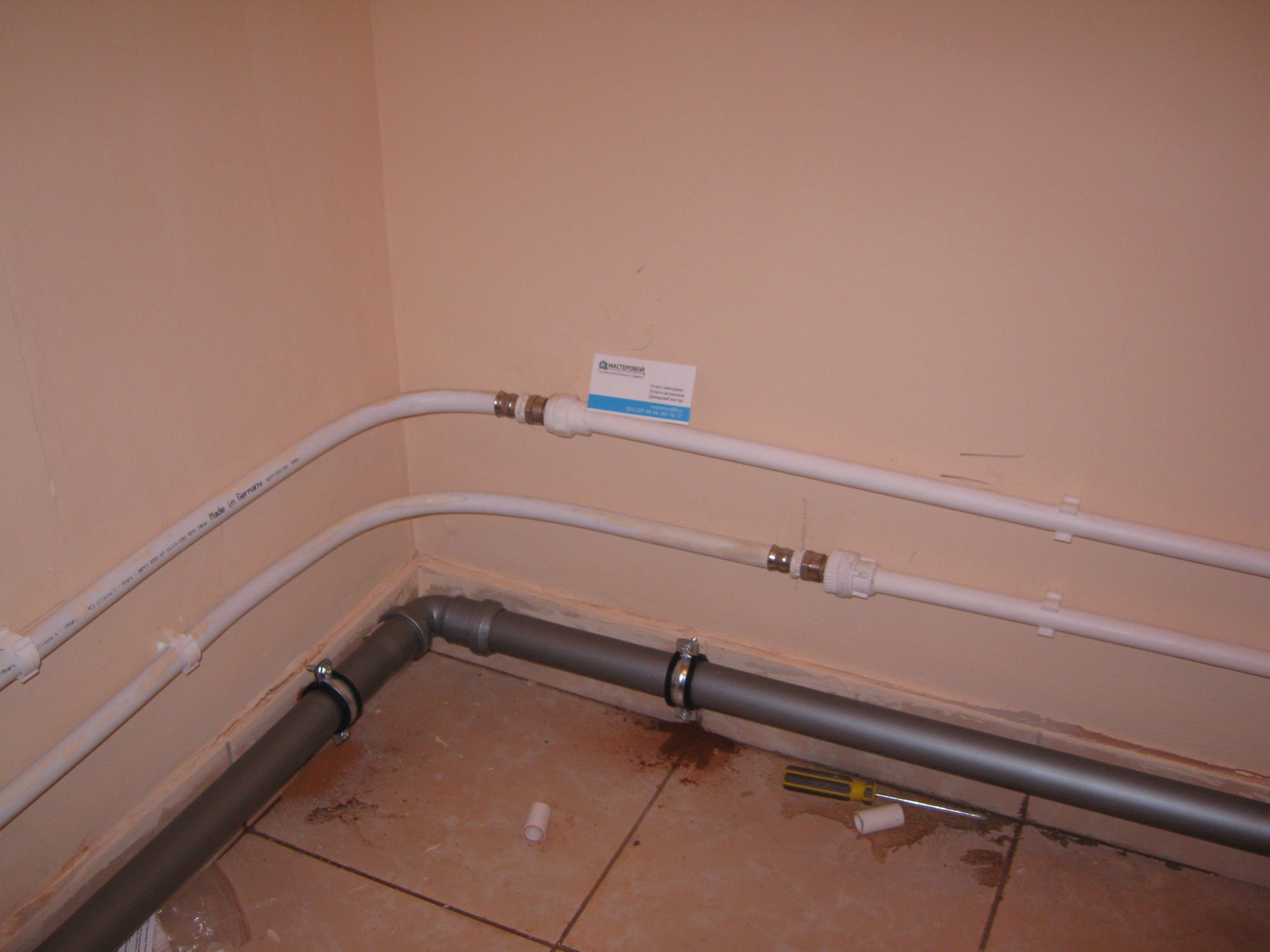

Уклон труб отопления

Для эффективной работы системы водяного обогрева частного дома и нормального обслуживания ее в процессе эксплуатации, большое значение имеет уклон труб отопления.

В первую очередь это требуется для системы отопления с естественной циркуляцией . В ней все перемещение теплоносителя от котла к приборам отопления и обратно, а также удаление воздуха из системы во время заполнения происходит благодаря уклону труб отопления. Подающие и обратные магистрали обязательно должны быть проложены по всей длине с уклоном 10 мм на погонный метр трубы, в сторону движения теплоносителя.

Ввиду того, что высота потолков и полов в разных помещениях дома может значительно отличаться друг от друга, предварительный разметку под уклон труб отопления удобно делать с помощью водяного уровня .

Для однотрубных и двухтрубных систем в которых используется принудительная циркуляция при помощи насоса, такие требования к монтажу магистралей не обязательны. Установка труб магистралей делается или прямолинейно, или с небольшим уклоном 2 – 3 мм в сторону слива. Это позволит сделать слив большей части теплоносителя в нижней точке, в случае, если надо произвести ремонтные работы или во время длительного простоя отопления в холодный зимний период, для предотвращения “разморозки” системы.

В вертикальных системах , при длине участка горизонтальной подводки от стояка и до прибора отопления составляет более полуметра, требуется сделать уклон трубы до 10 мм по направлению движения жидкости. При длине подводки меньше 0,5 метра, уклон труб отопления можно и не выставлять.

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

  • разобрать готовое изделие на секции;
  • протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Устройство однотрубной системы отопления

Ключевая особенность данной системы заключается в том, что подача и отвод теплоносителя выполняются одной трубой, к которой посредством подводок подключены все отопительные приборы, установленные последовательно. Основная магистраль подключается к источнику тепла и затем возвращается к нему же, тем самым замыкая контур. Для обеспечения необходимого давления в системе присутствует вертикальная труба, по которой вода поднимается до верхней точки, а по мере остывания перемещается дальше.

Немного иначе будет отопление в одну трубу в частном доме, имеющем два этажа. В данном случае вода из установленного вертикально стояка проходит по отопительным контурам. На первом этаже стояк опускается до уровня пола, в результате чего образуется разгонный коллектор. Далее труба проходит по всему дому, подавая воду в подключенные отопительные приборы, и уже после этого попадает в источник тепла.

Схема однотрубной системы отопления в частном доме с двумя этажами имеет свои особенности:

  • Сечение основной магистрали не меняется на участках трубопровода;
  • Вода при прохождении через отдельные отопительные приборы теряет часть температуры, и эта тенденция будет сохраняться вплоть до попадания жидкости в зону нагрева;
  • Поскольку температура жидкости падает, то количество секций в батарее должно постепенно увеличиваться по направлению движения теплоносителя.

Впрочем, описанный процесс можно скомпенсировать грамотной планировкой, которая позволит обойтись без дополнительных секций. Если разогретая жидкость будет попадать в первую очередь в жилые помещения, а потом в хозяйственные, то расширять батареи не придется.

Если имеются некоторые опасения по поводу перебоев с электричеством, то обустраивается самотечная однотрубная система отопления для дома. Она работает по описанному выше принципу: устанавливается разгонный коллектор, находящийся на высоте хотя бы 2 метров от уровня пола.

Чтобы система могла функционировать, потребуется расширительный бак, установленный выше крайней верхней точки контура трубопровода. Как правило, местом установки бачка является чердак. Подсоединенный к системе бачок обеспечивает ее работу, но эффективность самотечной системы даже при грамотном обустройстве оставляет желать лучшего – движение воды за счет разницы температур нельзя назвать достаточно интенсивным.
