Делаем трубопроводы систем отопления самостоятельно: расчет, монтаж, требования и диаметр труб

Влияние типа и размера трубы на работу системы

Эффективная работа автономного отопления во многом зависит от правильного выбора поперечного сечения линии отопления. От этого показателя зависит пропускная способность трубопровода. Эта характеристика показывает — какое количество горячей воды при постоянной скорости теплоносителя пройдет за одну единицу времени. В контурах отопления при постоянном расходе жидкости и снижении диаметра магистрали в коммуникациях происходит увеличение скорости движения жидкости. Примером может служить домашняя отопительная сеть с котлом, оборудованным насосом с принудительной циркуляцией подогретой воды. В этом случае происходит увеличение скорости потока теплоносителя на участках линии с небольшим диаметром. На участках системы с трубами большего поперечного снижения скорость замедляется.

Качественный обогрев помещений автономной системой отопления достигается при скорости теплоносителя от 0.3 до 0.7 м/сек.

При снижении показателя ниже 0,25 м/сек появляется риск образования в системе воздушных пробок, показатель скорости выше нормативного приводит к появлению шума в системе.

Большое влияние на скорость движения теплоносителя,а также на снижение напора оказывает шероховатость внутренней полости труб. Для примера можно сравнить показатели двух видов материалов:шероховатость новой стальной трубы диаметром 50 мм составляет 0,1 мм, а полимерных изделий такого же диаметра – 0,005 мм.Скорость передвижения жидкости по новым стальным трубам ф*50 мм равна 0,7 м/сек, для полимерных труб этот показатель составляет 22 м/сек.

Подбор диаметра труб, что будет если не правильно выбрать?

Занимаясь проектированием отопительной схемы, нужно максимально снизить возможные потери тепла, чтобы уменьшить энергетические затраты. Некорректно созданная система работает неэффективно. Температура в помещении не станет больше, а энергетические расходы будут избыточными.

При создании отопительных контуров учитывают не только химические свойства материалов изготовления каналов, но и показатель их диаметра. Этот показатель играет важнейшую роль. От него зависит насколько эффективно будет работать система. Сечение каналов сильно влияет на гидродинамику. Его выбору нужно уделить достаточно внимания.

Бытует мнение, что чем значительнее сечение каналов, тем лучше циркулирует носитель в них. Однако, это совершенно не так. Чрезмерный размер диаметра труб, подключаемых к газовым или электрическим котлам, ведет к снижению давления в системе. В результате радиаторы не получают достаточного объема тепла.

Автономная система отопление может иметь различные схемы. Выбор показателя сечения каналов напрямую зависит от них. Габариты конструкций для систем с естественным типом циркуляции носителя различается от вариантов на основе применения насосов.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Что нужно учитывать при самостоятельном монтаже

Помимо котла, труб и радиаторов при проведении самостоятельной разводки водяного отопления в частном доме нужно подготовить сопутствующие расходные материалы: крепёжные кронштейны, переходники, резиновые прокладки и другие мелочи, которые всегда нужны при монтажных работах связанных с отоплением. Плюс, ко всему, выполняя работы своими руками, нужно придерживаться следующих правил:

  • отопительные батареи желательно располагать под подоконниками;
  • промежуток между напольной поверхностью и батареей не должен быть меньше 10 см;
  • все радиаторы во всех комнатах должны располагаться на одном уровне;
  • рёбра батарей всегда должны иметь вертикальное размещение;
  • в отопительной системе в самой нижней её точке всегда монтируется сливной кран для удаления теплоносителя.

После того как все монтажные работы завершены, система отопления заполняется водой и проводится пробный запуск. Когда радиаторы прогреются, и в системе появится максимальное давление проводиться проверка соединений труб с батареями и другими элементами водяного отопления на наличие течи. При обнаружении любого дефекта отопление выключается, сливается вода, и поломка устраняется.

Ознакомившись со всеми тонкостями и особенностями устройства водяной системы отопления, каждый желающий сможет своими руками сделать её монтаж в частном доме. Главное, чтобы подключение всех составных частей выполнялось в соответствии со всеми требованиями безопасности. Если устанавливается газовое оборудование, то первый запуск котла должен проводить только специалист, так как газ — взрывоопасное топливо и любые ошибки могут привести к серьёзным последствиям.

Монтажные гильзы

Монтаж отопительной системы невозможен без использования монтажных гильз. При прокладке трубопровода сквозь стены и перекрытия стенки изделий вступают в контакт с агрессивной средой.

В силу физических законов, трубы при эксплуатации будут подвергаться периодическому сужению и расширению. Это приведет к механическому воздействию на поверхность с гарантией более быстрого износа в местах контакта. Чтобы этого избежать, в строительных нормах СНИП предусмотрено снабжение трубопроводов дополнительными конструктивными деталями, которые называются гильзами.

Гильзы призваны:

  • предотвращать протекание жидкостей со смежных помещений или улицы;
  • не допускать прохода ненужных газообразных веществ;
  • сохранять звукоизоляцию;
  • обеспечивать целостность строения при демонтаже или замене трубопровода;
  • предупреждать проникновение нежелательных насекомых в помещения.

Трубопровод может проходить через любое здание в двух плоскостях: вертикальной (полы, перекрытия, потолки) и горизонтальной (внутренние и внешние стены, перекрытия).

Гильза состоит из:

  1. Чехла (стандартный или нарезается из стальных или полимерных труб).
  2. Набивки (заполнение полости между трубопроводом и чехлом), в качестве которой может выступать мягкий негорючий материал. Возможно использование специальных цементных или глиняных смесей.

Размер гильзы в сборе определяется внешним диаметром трубопровода и толщиной стены или перекрытия: размер чехла и длина изделия должны быть на 10–20 мм больше.

Данное видео кратко познакомит с монтажом системы отопления в квартире.

Общие сведения о трубах отопления

Все трубы для систем отопления условно могут быть поделены на два вида: металлические и полимерные.

Металлические:

  • медные;
  • металлопластиковые;
  • бронзовые;
  • металлические гофрированные;
  • стальные.

Медные трубы превосходят все остальные по таким параметрам: долгий срок службы, гладкость, повышающая скорость передвижения теплоносителя, устойчивость к ультрафиолету.

Полимерные:

  • поливинилхлорид (ПВХ);
  • полиэтилентерефталат ( ПЭТ);
  • металлопластик;
  • полиуретан;
  • пропилен;
  • полипропилен.

https://youtube.com/watch?v=jBDW3p-aZsI

Обзор программ

Для удобства расчётов применяются любительские и профессиональные программы вычисления гидравлики.

Самой популярной является Excel.

Можно воспользоваться онлайн-расчётом в Excel Online, CombiMix 1.0, или онлайн-калькулятором гидравлического расчёта. Стационарную программу подбирают с учётом требований проекта.

Главная трудность в работе с такими программами — незнание основ гидравлики. В некоторых из них отсутствуют расшифровки формул, не рассматриваются особенности разветвления трубопроводов  и вычисления сопротивлений в сложных цепях.

Особенности программ:

  • HERZ C.O. 3.5 – производит расчёт по методу удельных линейных потерь давления.
  • DanfossCO и OvertopCO – умеют считать системы с естественной циркуляцией.
  • «Поток» (Potok) — позволяет применять метод расчёта с переменным (скользящим) перепадом температур по стоякам.

Следует уточнять параметры ввода данных по температуре — по Кельвину/по Цельсию.

Особенности выбора другого оборудования

Диаметры труб могут быть выбраны и по условиям гидравлического сопротивления для нетипично-большой длины трубопроводов, при которой возможен выход за технические характеристики насосов.

Но подобное может быть для производственных цехов, а в частном строительстве практически не встречается.

Трубопровод рассчитывается на максимальную мощность. Но система, если когда и будет работать в таком режиме, то не продолжительное время. При проектировании отопительного трубопровода можно принимать такие параметры, чтобы при максимуме нагрузки, скорость теплоносителя была и 0,7 м/с.

На практике скорость воды в трубах отопления задается насосом, который имеет 3 скорости вращения ротора.

Кроме того подаваемая мощность регулируется температурой теплоносителя и продолжительностью работы системы, а в каждой комнате может регулироваться путем отключения радиатора от системы с помощью термоголовки с нажимным клапаном.

Таким образом, диаметром трубопровода мы обеспечиваем нахождение скорости в пределах до 0,7 м при максимальной мощности, но система в основном будет работать с меньшей скорость движения жидкости.

Подбор диаметра труб отопления — Teplopraktik

Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.

Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.

Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.

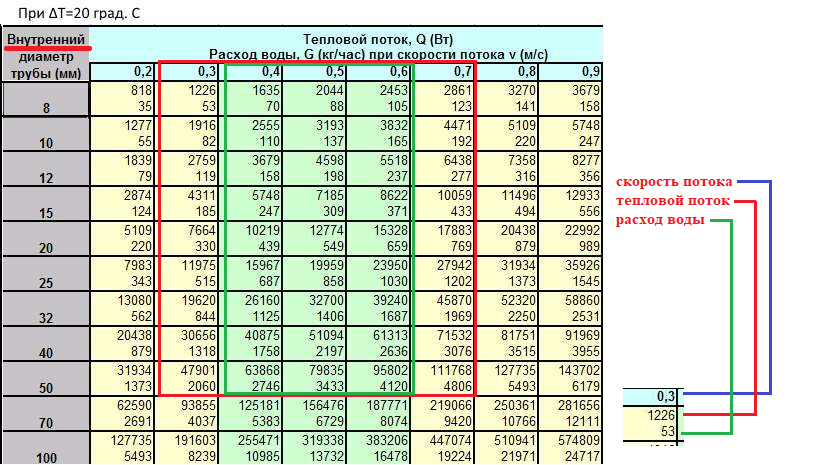

Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.

Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
50391,5 дюйма (40мм)5050
40351,5 дюйма (40мм)5050
30301,25 дюйма (32мм), дюйм с четвертью)4040
20251 дюйм (25мм)3232
15211 дюйм (25мм)3232
12193/4 дюйма (20мм)2525
10173/4 дюйма (20мм)2525
8163/4 дюйма (20мм)2525
6141/2 дюйма (15мм)2020
5121/2 дюйма (15мм)2020
4111/2 дюйма (15мм)2020
3103/8 дюйма (10мм)1616
283/8 дюйма (10мм)1616
163/8 дюйма (10мм)1616
Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
50552 дюйма (50мм)6363
40482 дюйма (50мм)6363
30432 дюйма (50мм), либо 1,5 дюйма (40мм)6363
20351,5 дюйма (40мм)5050
15301,25 дюйма (32мм)4040
12271,25 дюйма (32мм)4040
10251 дюйм (25мм)3232
8221 дюйм (25мм)3232
6193/4 дюйма (20мм)2525
5173/4 дюйма (20мм)2525
4161/2 дюйма (15мм)2020
3131/2 дюйма (15мм)2020
2111/2 дюйма (15мм)1616
181/2 дюйма (15мм)1616
Тепловая нагрузка, кВтНеобходимый внутренний диаметр трубы, ммПодбор трубы для необходимого внутреннего диаметра:
ВГП стальныеПолипропиленСшитый полиэтилен
30482 дюйма (50мм)6363
20391,5 дюйма (40мм)5050
15341,5 дюйма (40мм)5050
12301,25 дюйма (32мм), (дюйм с четвертью)4040
10281,25 дюйма (32мм), (дюйм с четвертью)4040
8251 дюйм (25мм)3232
6213/4 дюйма (20мм)2525
5193/4 дюйма (20мм)2525
4173/4 дюйма (20мм)2525
3153/4 дюйма (20мм))2525
2121/2 дюйма (15мм)2020
1101/2 дюйма (15мм)2020

Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.

Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.

Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.

В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.

teplopraktik.ru

Общая информация

Основные моменты

Отсутствие циркуляционного насоса и вообще подвижных элементов и замкнутый контур, в котором количество взвесей и минеральных солей конечно, делает срок службы системы отопления этого типа весьма продолжительным. При использовании оцинкованных или полимерных труб и биметаллических радиаторов — не менее полувека. Естественная циркуляция отопления означает довольно небольшой перепад давлений. Трубы и отопительные приборы неизбежно оказывают движению теплоносителя определенное сопротивление. Именно поэтому рекомендованный радиус интересующей нас системы отопления оценивается примерно в 30 метров. Понятно, это не означает, что при радиусе в 32 метра вода застынет — граница довольно условна. Инерционность системы будет довольно большой. Между растопкой или запуском котла и стабилизацией температуры во всех отапливаемых помещениях может пройти несколько часов. Причины понятны: котлу предстоит прогреть теплообменник, и лишь тогда вода начнет циркулировать, причем довольно медленно. Все горизонтальные участки трубопроводов делаются с обязательным уклоном по ходу движения воды. Он обеспечит свободное движение остывающей воды самотеком с минимальным сопротивлением

Что не менее важно — в этом случае все воздушные пробки будут вытеснены в верхнюю точку отопительной системы, где монтируется расширительный бачок — герметичный, с воздушником, или открытый

Весь воздух соберется в верхней точке.

Саморегуляция

Отопление дома с естественной циркуляцией — саморегулирующаяся система. Чем холоднее в доме, тем быстрее циркулирует теплоноситель. Как это работает?

Дело в том, что циркуляционный напор зависит от:

Разницы в высоте между котлом и нижним отопительным прибором. Чем ниже котел относительно нижнего радиатора — тем быстрее вода будет переливаться в него самотеком. Принцип сообщающихся сосудов, помните? Этот параметр стабилен и неизменен в процессе работы отопительной системы.

Схема демонстрирует принцип работы отопления наглядно.

Любопытно: именно поэтому отопительный котел рекомендуется устанавливать в подвале или просто как можно ниже внутри помещения. Однако автору доводилось видеть прекрасно функционирующую систему отопления, в которой теплообменник в топке печи был заметно выше радиаторов. Система была полностью рабочей.

Разницы в плотности воды на выходе из котла и в обратном трубопроводе. Которая, понятно, определяется температурой воды. И вот именно благодаря этой особенности естественное отопление делается саморегулирующимся: как только температура в помещении падает, отопительные приборы остывают.

С падением температуры теплоносителя его плотность увеличивается, и он начинает быстрее вытеснять нагретую воду из нижней части контура.

Скорость циркуляции

Помимо напора, скорость циркуляции теплоносителя будет определяться рядом других факторов.

  • Диаметром труб разводки. Чем меньше внутреннее сечение трубы, тем большее сопротивление она будет оказывать движению жидкости в ней. Именно поэтому для разводки в случае естественной циркуляции берутся трубы с намерено завышенным диаметром — ДУ32 — ДУ40.
  • Материалом трубы. Сталь (особенно поврежденная коррозией и покрытая отложениями) оказывает потоку в несколько раз большее сопротивление, чем, к примеру, полипропиленовая труба с тем же сечением.
  • Количеством и радиусом поворотов. Поэтому основную разводку по возможности лучше делать максимально прямой.
  • Наличием, количеством и типом запорной арматуры. разнообразных подпорных шайб и переходов диаметра трубы.

Каждый вентиль, каждый изгиб вызывает падение напора.

Именно из-за обилия переменных точный расчет системы отопления с естественной циркуляцией выполняется крайне редко и дает весьма приблизительные результаты. На практике же достаточно воспользоваться уже приведенными рекомендациями.

Сравнение однотрубной и двухтрубной систем

Мы уже выяснили, как рассчитать трубы для отопления, и какой диаметр нужен для обоих видов систем. Для закрытых контуров, при площади помещения от 120 м 2. этот показатель составляет 32 мм для полипропилена. При этом условный проход для изделий с номинальным давление 20 и 25 атмосфер составляет 21,2 мм. Для изделий с номинальным давлением 10 атмосфер условный проход составляет 20,4 мм, а наружный диаметр 25 мм.

  • КПД – однозначно, «попутки» эффективнее обогревают помещение, чем однотрубные;
  • экономия средств – все, что можно сэкономить на «Ленинградке» это какой-то отрезок контура и все.

Количество тройников будет одинаковым, кранов тоже, а вот переходников, возможно, потребуется больше. Представьте контур, от которого с небольшим промежутком отходит два патрубка. Один из них идет на вход в радиатор, а второй возвращает теплоноситель обратно в систему. Получается что отрезок между патрубками – это байпас. Чтобы циркуляция в батарее была лучше, байпас нужно сделать меньшего диаметра, чем основной контур отопления. Из этого следует, что потребуется еще пара единиц фурнитуры. Получается, что меньше тратим денег на трубы и больше на фурнитуру, в итоге экономии никакой, при этом КПД ниже.

В итоге, из этого можно сделать вывод, что рассказы о том, какая хорошая и дешевая однотрубная система отопления просто несостоятельны.

Интересное по теме:

  • Какой выбрать обогреватель
  • Металлические трубы отопления
  • Система отопления Ленинградка: принцип работы.
  • Жидкотопливные котлы: отзывы и виды

Как вам статья?

Мне нравитсяНе нравится

Схемы систем по типам подвода теплоносителя

Основной проблемой правильного функционирования радиатора является необходимость организации равномерного распределения теплоносителя по всем его секциям. Теплая вода имеет меньшую плотность, поэтому стремится вверх батареи, вытесняемая холодной — с большей плотностью.

Подвод теплоносителя может осуществляться множеством способов.

Распространенные варианты:

  • нижняя подводка;
  • верхняя;
  • диагональная;
  • боковая.

Визуально все выглядит так, как и называется: при нижней подводке трубы подключены к радиатору снизу, при верхней — сверху и так далее.

Однако все не так очевидно в конструкции самого радиатора. Для управления движением горячей воды по необходимому маршруту используются разного рода перемычки.

Разные способы подключения также предполагают использование конструктивных решений всей системы отопления. В одних случаях необходим расширительный бак, в других — циркуляционный насос, в третьих — и то, и другое. В зависимости от вертикальной или горизонтальной системы, техническое помещение должно быть обустроено над или под отапливаемым помещением.

С верхней подводкой

Радиатор имеет верхний и нижний горизонтальные коллекторы и вертикальные каналы, которые их соединяют.

При подключении труб в верхней части батарей существует опасность, что теплая вода будет обогревать только верхний коллектор. Для того чтобы этого избежать, перед последним ребром ставится перемычка. Таким образом, теплоноситель, перед тем как попасть в обратку, принудительно проходит через все секции. По сути, эта перемычка трансформирует верхнюю подводку в диагональную, что повышает теплоотдачу.

Если перемычка отсутствует, практикуется диагональная обвязка: труба, подающая теплоноситель, подключается вверху, а обратка — внизу.

С нижней подводкой

Нижняя обвязка считается самой простой схемой. Котел устанавливается в цокольном этаже или подвале, главная труба подачи уходит вверх к расширительному баку, от которого обустраивается разгонный или стартовый участок. Высота этого участка трубы должна быть расположена на расстоянии не менее полутора метров выше первого радиатора. Труба подачи подключается в нижней части батареи, а с противоположной стороны подключается обратка. Таким же способом последовательно подключаются остальные радиаторы.

Если предполагается естественная циркуляция, при прокладке труб должен быть обеспечен уклон. Последний радиатор в цепочке должен быть выше котла, но не более, чем на три метра.

Оптимальным является установка циркуляционного насоса, а также использование байпасов и запорной арматуры на каждой батарее.

Стоит учитывать, что в случае перебоев с электричеством, насос будет отключен, и полноценный обмен теплоносителя будет обеспечиваться за счет естественной циркуляции, и в этом случае наклон труб призван ее улучшить.

Байпасы и система кранов позволят избежать отключения всей системы в случае выхода из строя одного из радиаторов. В этом случае отключен будет только аварийный участок.

Кроме этого, стоит помнить о необходимости установки кранов Маевского или автоматических воздухоотводчиков.
