Устройство внутренней части системы
Общее устройство внутренней части системы имеет
два основных элемента:
- первый — стояк, который обеспечивает соединение с наружной частью системы и вывод сточных вод из дома наружу;
- второй — горизонтальная часть системы (лежак), обеспечивающая разводку трубопроводов ко всем сантехническим приборам и устройствам.
Возможна как отдельная разводка труб канализации, соединяющая каждый прибор со стояком, так и создание одной горизонтальной трубы с подключенными к ней устройствами.
Второй вид монтажа используется чаще, так как он компактнее, требует меньшего количества материалов и элементов. Большое значение имеет количество этажей в доме, поскольку изменяется количество горизонтальных участков и увеличивается длина вертикального стояка. При этом, требования ко всем участкам и элементам сети едины и не зависят от этажности и прочих особенностей конфигурации дома. Разводка канализации выполняется по тем же правилам, меняется только общая протяженность трубопроводов и нагрузка на узел ввода наружной канализационной ветки в дом.
Определяющие элементы:
- высшая точка. Место перехода стояка в фановую трубу;
- низшая точка. Участок присоединения стояка к наружной горизонтальной части канализации.
Все пространство между этими точками занимает внутренняя часть канализационной сети. Как правило, верхняя точка находится сразу над участком присоединения к стояку тройника на верхнем этаже. Нижняя расположена либо в подвале, либо проходит через цоколь дома. При монтаже канализации своими руками всю рабочую часть труб приходится пролагать над перекрытиями с проходом сквозь пол.
Это существенно отличает методику
монтажа от разводки
канализации в квартире, где требуется только создание горизонтального
участка, а стояк общий и не нуждается в сборке.
Кроме того, квартира
имеет небольшую длину трубы, позволяющую устранять засоры или производить
ремонтные работы без вмешательства в конструкцию вертикальной части системы. Близкое
строение имеет канализация в одноэтажном
частном доме, но и она обладает собственным, индивидуальным участком стояка. Основные
принципы, правила устройства частной канализационной сети изложены в СНиП
02.04.01-85, которыми необходимо руководствоваться при проектировании или
монтаже.
Виды канализационных систем для частного дома
С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:
- Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
- Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
- Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.
Этапы работ по устройству канализации своими руками
Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.
Расчёт необходимого объёма септика
Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер. Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека. При экономном расходе воды эти показатели, естественно, могут меняться
Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже
При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.
Калькулятор расчёта необходимого объёма септика
Установка и оборудование резервуара для канализации
Последовательность монтажа септика и фильтрующего колодца:
| Фото | Действия |
| Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон. | |
| Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес. | |
| Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см. | |
| Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования. | |
| Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм. | |
| При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами. | |
| После установки ёмкость обязательно выравнивается по уровню. | |
| Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м. | |
| На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы. | |
| Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала. |
Прокладка труб от резервуара к дому
Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!
Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.
- Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
- Унитаз подключается непосредственно к основному стояку без врезок!
- Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
- Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
- Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
- Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
- Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.
Тонкости разводки канализации в частном доме
Есть несколько тонкостей разводки канализации в частном доме, которые заключаются в следующих моментах:
- Часто приходится проводить изменение длины труб путем механической обработки. Если материал представлен пластиком, то можно использовать ручную ножовку по металлу или дереву с мелким шагом зуба. Если трубы из металла, то следует использовать специальные износостойкие полотна. Для ровного распила следует проводить предварительное нанесение разметки. Только при наличии достаточно опыта можно сделать срез ровный. Обработке подвержены исключительно пластиковые трубы и металлические трубы. Практически во всех случаях распил расположен перпендикулярно длине трубы. Заусенцы, которые образуются при распиле, удаляются при помощи напильника.
- Довольно редко, но все же внутренняя поверхность обрабатывается специальными мазками или мыльным раствором. Отметим, что машинное масло использовать запрещено.
Соблюдение правил СНиП на момент проведения монтажных работ позволяет создать долговечную и эффективную канализационную систему.
Виды канализации в частном доме
Сначала необходимо определиться, как будет выглядеть канализационная система. Она может иметь разный вид:
- выгребная яма;
- септик.
Выгребная яма
Традиционно для отвода сточных вод из жилища использовались выгребные ямы. Сейчас их считают пережитком прошлого. Однако они имеют право на жизнь хотя бы потому, что:
- они эффективно справляются с отводом сточных вод;
- работы по строительству лишены сложных моментов.
Если вы решили создать канализацию по типу выгребной ямы, то прежде чем приступать к реализации этого замысла, необходимо узнать об инженерно-геологических особенностях грунта на своем участке.
Самый простой вариант построить выгребную яму — сделать кирпичную кладку. Разумнее всего использовать в качестве материала красный керамический кирпич. Если вы готовы потратиться на привлечение спецтехники, то можете устроить это сооружение из бетонных колец. При сооружении такой ямы дно бетонируют, а потом устанавливаются кольца. Сверху конструкция накрывается плитой с вентиляционным отверстием и смотровым люком.
Септик
Во многих домах в качестве системы канализации используется септик. Главными его достоинствами являются:
- простота работ по сооружению;
- надежность в процессе эксплуатации;
- возможность установки своими силами;
- простота работ по устройству такой системы канализации.
В настоящий момент существует несколько видов септиков. Есть даже трехкамерные, которые обладают высокой степенью очистки стоков и бытовых вод. А все благодаря тому, что в составе таких систем присутствует комплекс аэрации и биофильтры.
Планирование канализационной системы и выбор места для септика
Чтобы выбрать место для приёмника стоков, нужно учитывать ряд условий. Чем ближе он к домику, тем меньше вероятность засора труб и их легче прочистить. Меньшее количество поворотов, так же хорошо. С другой стороны, если септик предусматривает дренаж стоков, то расстояние от домика должно быть не менее 2 – 3 метров, чтобы не допустить обводнения и размягчения грунта под фундаментом.
Также септик нужно разместить как можно дальше от источника воды: колодца или скважины. Хорошо бы предусмотреть подъезд к яме ассенизаторской машины для откачивания накопившихся осадков и стоков. Рано или поздно, септик заилится и наполнится. Впрочем, современные установки способны откачивать ямы даже на расстоянии до 20 метров.
Совет: При планировке комнат в доме учесть места прокладки канализационных труб и величину уклона. Чем короче будет плечо трубы, тем меньше перепад и легче такую трубу замаскировать. Поэтому кухню, душевую, санузел желательно располагать рядом и со стороны септика. А сам септик перед домом, либо сбоку от дома, но со стороны улицы.
Трубы для канализационных систем
Канализационные трубы для дачи следует выбирать с учетом места их размещения. Если трубы проходят в комнатах, сухом подполье, то можно использовать простые пластиковые из ПВХ, серого цвета, они не отличаются высокой прочностью, зато имеют низкую цену, легки и удобны для монтажа.
Серые трубы ПВХ для внутренней разводки
Для мест, где труба проходит в земле, подойдут гофрированные трубы с высоким коэффициентом кольцевой жесткости SN.
Для укладки канализации на улице под дорогой или на большой глубине потребуются гофрированные трубы из ПНД или полипропилена с SN от 8 и выше. Хорошо зарекомендовали себя двустенные трубы MAGNUM от компании System Group (Италия) или их российский аналог КОРСИС производства группы Полипластик (Россия). Они производятся из полиэтилена низкого давления. Обе линейки имеют модели SN8 и SN10. Для сильно нагруженных участков этими или большой глубины залегания же компаниями производятся очень прочные полипропиленовые трубы HYDRO и КОРСИС ПРО, с кольцевой жесткостью SN16.
Трубы Magnum
Пользуются популярностью так же трубы полипропиленовые трубы PRAGMA компании PipeLife, линейка которые представлена моделями различных диаметров с кольцевой плотностью SN от 8 до 16.
Трубы Pragma
Отличным выбором для менее нагруженных почв, например песчаных, и небольшой глубине укладки будет достаточным уложить плоские канализационные трубы ПНД. Такие изделия производятся на тех же технологических линиях, что и водопроводные, но цена ниже, т.к. их делают из переработанного вторичного полиэтилена.
Одностенная гофрированная труба ПНД в бухтеВнимание! Канализационные трубы ПНД не рекомендуется использовать в напорных сетях и для подачи питьевой воды.
Все канализационные трубы либо имеют с одной стороны раструб, либо поставляются с фитингами и уплотнительными кольцами. Они легко собираются в коллектор.
Можно использовать чугунные или керамические трубы, но они дороже и тяжелее, для их доставки на участок потребуется транспорт большой грузоподъемности.
Как засыпать траншею
Наверное, вы думаете, что здесь нет сложностей и особенностей? А нет, все не просто. Засыпать траншеи с канализацией нужно по специальным правилам. Эти правила и нормы регламентированы в СНИП.
Так, засыпать траншею можно лишь после того, когда выполнены все необходимые замеры и показания полностью соответствуют проекту.
Засыпать следует постепенно. Вначале засыпают песок сбоку. Делать это нужно небольшим слоем. Затем нужно все утрамбовать. Далее, сыплют еще слой над трассой.
Окончательно засыпают грунтом, который остался от рытья рва. Чтобы исключить возможные повреждения, проверяют, чтобы в почве не было твердых остатков, смерзшихся комьев. Выполнять этот этап нужно равномерным слоем.
Как видите, процесс устройства системы очистки стоков не так уж и сложен. При должной доле упорства, наличии соответствующих навыков и инструмента – все становится возможным. Главное здесь – полное соблюдение правил, проекта и техники безопасности. И тогда все обязательно получится.

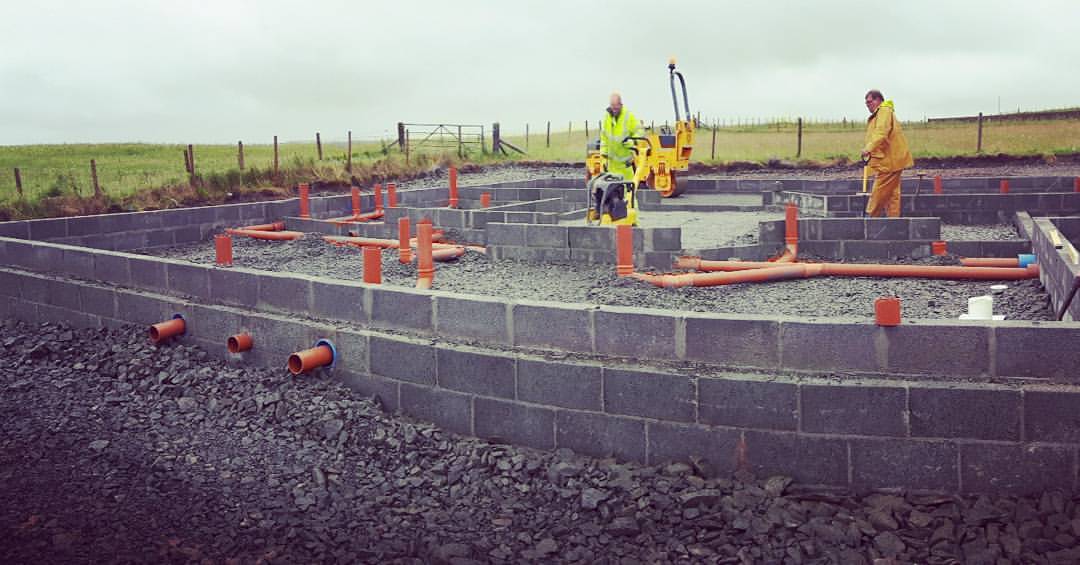

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.
Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:
- Прокладка трубопровода под фундаментом;
- Монтаж сквозь стены.
Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.
Монтаж выпуска
1. Для него лучше смонтировать специальное отверстие еще при строительстве дома. Если его нет, то в фундаменте делается отверстие на 200-250 мм шире самого диаметра трубы.
2. Отверстие гидроизолируется с помощью битумной мастики.
3. Далее в него вставляется специальная гильза (отрезок диаметром на 20-40 мм больше выводящей трубы). Она служит для предотвращения от разрушения основного трубопровода. Гильза должна выступать из фундамента с обеих сторон на 150 мм.
4. В гильзу укладывается выводящая труба. Пространство между ними тщательно заполняется пеной.

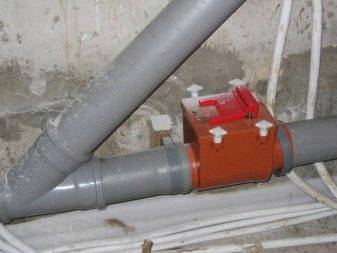

5. С внутридомовой канализационной трубой гильза соединяется косым тройником (тройником 45°) и отводом .
Канализационные крестовины, тройники и отводы
Советы специалистов
Чтобы канализационный механизм в собственном доме всегда работала качественно и эффективно, а также функционировал хорошо, специалисты рекомендуют соблюдать несколько простых правил. Первое, что необходимо делать – осуществлять на постоянной основе промывание трубопровода внешнего и внутреннего типа большим количеством горячей воды. Второй совет – в сантехприборах, особенно в ванной и на кухне, требуется использовать сетки-мусороуловители для предотвращения попадания волос, грязи, а также различных нерастворимых веществ в сток.
Еще одна важная рекомендация специалистов состоит в том, чтобы в нужный момент откачивать из септика различные осадочные массы, иначе они могут оказаться причиной поломки всей системы. Еще один совет специалистов заключается в том, чтобы не позволять попадать жировым отходам в сток. Особенно когда речь идет о животных жирах, которые оседают на трубных стенках и могут оказаться причиной забивания трубы.
Специалисты рекомендуют при приобретении комплектующих и труб проверять, присутствует ли в раструбе накладка из резины, так как она постоянно теряется у многих людей. Ни в коем случае не следует подсоединять к вентиляционному механизму фановую трубу. По мнению специалистов, при вкладке ПВХ-труб в ров необходимо максимально внимательно следить за стыками по причине того, что соединительные места крайне хрупкие и нестабильные.
Также рекомендуется осуществить монтаж аварийного отвода для очищения канализации. Его обычно монтируют максимально близко к участку входа трубы в постройку в доступном месте. Кроме того, если в постройке присутствует обычный набор точек потребления воды, то осуществлять установку фановой трубы совершенно необязательно, можно ограничиться клапаном вакуумного типа.
В целом, как можно убедиться, создание канализации в частном доме – процесс, который требует проведения серьезных расчетов и большого внимания со стороны владельца дома. Более того, создание такой системы предусматривает продумывание и системы водоснабжения дома. К тому же многое будет зависеть от того, какой тип канализации будет создаваться. Напорная канализация будет иметь свои особенности, а внешняя или внутренняя – свои
В любом случае для грамотной реализации такой затеи важно продумывать все до мелочей и консультироваться со специалистами
О том, как сделать канализацию в частном доме своими руками, смотрите в следующем видео.
Монтаж отводных линий
Провести монтажные работы можно самостоятельно при наличии необходимого инструмента и материалов. Для начала следует приобрести нижеприведенные инструменты:
- Перфоратор может понадобится для проведения работ, связанных с образованием ниш в бетоне для труб и крепежных элементов. Современные перфораторы могут также выполнять роль дрели для образования различных отверстий, для чего достаточно сменить насадку и выставить соответствующий режим работы.
- Понадобится и болгарка, в некоторых случаях, штроборез. Для болгарки следует приобрести диски, которые могут резать по бетону и металлу.
- Ключи, отвертки, плоскогубцы.
Что касается материалов, то при создании отводной линии понадобятся самые различные переходники и разветвления. Технология проведения монтажных работ предусматривает применение изоляционных материалов, которые снижают риск образования протечек в местах соединения отдельных секций.
К особенностям проведения монтажных работ можно отнести следующие моменты:

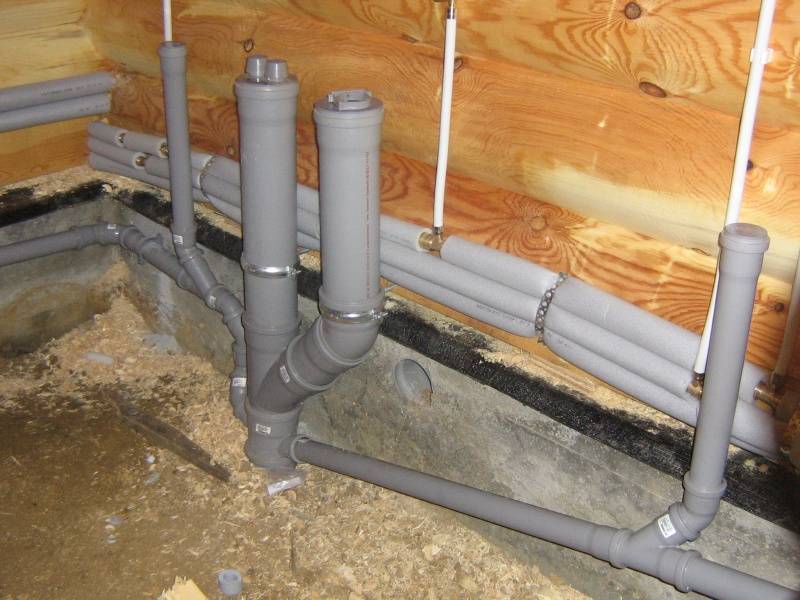

- Разводка внутренних отводных линий начинается с установки стояков согласно утвержденному проекту.
- Раструбы прокладываемых труб должны быть направлены вверх. При этом прокладку рекомендуют начинать с самого нижнего уровня. К примеру, если есть подвальное помещение, то трубы прокладываются именно с этого помещения.
- При поэтапной прокладке трубопроводов устанавливаются фитинги, тройники, ревизии, поворотные элементы. На момент соединения проводится одновременная фиксация всех элементов системы.
Наиболее важными участками системы являются:
- Повороты.
- Окончание внутренней системы.
- Начала стояков.
В случае, если длина прямолинейного участка большая, то ревизии рекомендуется устанавливать с шагом до 30 метров. На практике столь большие прямолинейные участки создаются крайне редко.
Ставить отводные линии можно от сантехнического оборудования в направлении уже созданных стояков. Трубы подбираются в соответствии с диаметром выпусков приборов, можно также приобрести специальные переходники. Специалисты рекомендуют создавать отводные линии с протяженностью не более 10 метров.
Если создается система самотечного типа, то уделяется много внимания выдерживанию нужного уклона. Для труб, диаметр которых 50 мм, он должен составляет 3 сантиметра на 1 погонный метр, при диаметре 100 мм 2 сантиметра на 1 погонный метр.
- Трубы системы разводки рекомендуется устанавливать с последовательным увеличением показателя диаметра от дальнего прибора к стояку. Если самый отдаленный источник нечистот имеет подключаемый диаметр 140 мм, то между ней и стояком не может прокладываться труба с меньшим диаметром. Это связано с тем, что на месте утончения может образоваться застой. Кроме этого из-за сужения снижается пропускная способность.
- Если от приборов отходят трубы с различным диаметром, то в месте их соединения устанавливается переходник, который может быть представлен и тройником.
- В самых низких точках рекомендуется устанавливать элементы, позволяющие проводить чистку систему от засоров.
- Разводка подключается к общей системе канализации, которая может быть представлена септиком, канализационным колодцем. Место подключения выбирается на отметке нижнего общего выпуска.
- Раструбы запрещено размещать в местах прохода узлов через различные перекрытия.
Монтажные работы могут проводиться практически в любое время, но следует учитывать тот момент, что некоторые работы выполнить самостоятельно нельзя. После соединения всех элементов проводится диагностика системы для определения надежности изоляции всех соединений.
Правильная укладка канализационных труб
От фундамента дома до септика должен быть уложен трубопровод, его обязательно размещают под уклоном, что улучшит удаление стоков. Чем толще трубы, тем больший угол наклона необходим.
Канализационные трубы необходимо укладывать ниже глубины промерзания почвы зимой. В среднем – не менее 1 м, в районах с теплым климатом, сильно глубоко закапывать трубы нет необходимости, хватит и 70 см глубины. Здание, построенное в холодном регионе, требует заглубления канализационных труб не менее 1,5 м глубины. Для того, чтобы сточные воды зимой не застывали в трубе, можно обмотать трубу нагревающим проводом. До укладки труб необходимо на дне траншеи насыпать и хорошо утрамбовать песчаную подушку, толщиной 15 см. это предотвратит возможный излом трубы при оседании почвы.
Оптимально – формирование прямой магистрали от жилого дома до септика. Если прокладка труб по прямой линии невозможна, придется делать поворот. На участке поворота желательно сделать смотровой колодец для прочистки системы. Все соединения нужно делать герметичными.
Инструменты и материалы для обустройства канализации
Для устройства канализации в загородном доме своими руками потребуются инструменты и материалы. Выбираются они с учетом материалов, из которых изготовлены ёмкости.
Для бетонных колец понадобятся инструменты для работы с раствором и материалы для приготовления бетона. А также дрель для замешивания раствора миксером и работы с коронкой.
Для стальных емкостей пригодится электросварочный аппарат, битум, либо битумная мастика и кисти для их нанесения.
Для пластиковых ёмкостей понадобится дрель со сверлом и электролобзик для вырезания отверстий.
Уплотнить стыки труб, вставляемые в ёмкости, можно при помощи пакли с цементным раствором, впоследствии покрыв их битумом.
В заключение
Самостоятельный монтаж канализационной системы – это не только экономия средств на оплате труда специалистов, но и огромный опыт, который может пригодиться в любое время. Уже поэтому стоит выполнить все работы своими руками.
Надеемся, что изложенная сегодня информация была полезна уважаемому читателю. Наша команда будет рада как можно более полно ответить на все вопросы по теме, если они возникли во время прочтения статьи. В обсуждениях ниже можно не только задать вопрос, но и поделиться своим опытом подобного монтажа или качества приобретенных труб и сантехники. Пишите, и возможно Ваш пост поможет кому-то сделать правильный выбор или выполнить работу.
