Трубы для теплого водяного пола: виды, критерии выбора, монтаж

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Какой материал труб лучше?

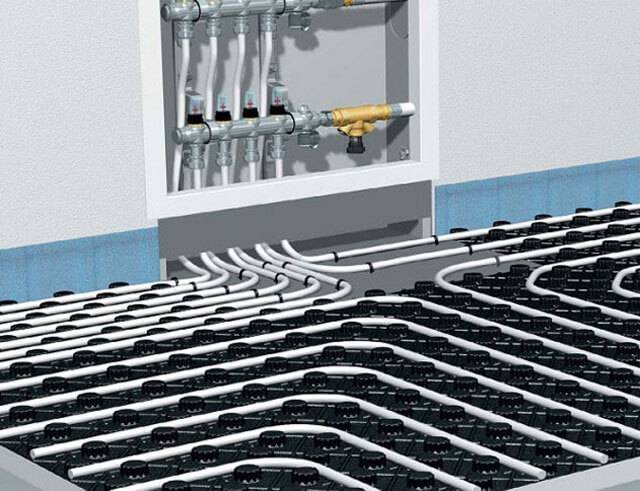

Настильные системы монтажа теплых водяных полов

Полипропилен – добротное сырьё

У полипропиленовых труб, как и у металлопластиковых изделий, также есть ряд приверженцев (я в том числе). Контур из современного материала хвастает такими достоинствами:

долговечностью;
износостойкостью;
безопасностью;
практичностью;
простым монтажом;
небольшим весом;
приемлемой ценой.

Так делать не следует

По мнению экспертов, полипропиленовые трубы пригодны для тёплого пола. Но, судя по отзывам потребителей, это не совсем так. В каком смысле? Привожу в пример отрицательные моменты продукта именно для теплового контура:

форма выпуска – отрезки, то есть трубы короткие, что не очень хорошо (в местах соединения может возникнуть течь, из-за чего придётся выполнять демонтаж строительной конструкции пола);
малая пластичность – изогнуть трубы невозможно, ввиду чего придётся прибегать к сварным работам, что недопустимо;
невысокая теплопроводность – не обеспечивается должный теплообмен между трубами и полом, что снижает эффективность всей системы;
значительное термическое линейное расширение, что снижает их срок службы.

Какой можно сделать вывод? Это очевидно, друзья! Применение труб из полипропилена для тёплового контура – нерациональное решение. А вот подвести теплоноситель в нужное место — это уже оптимальный вариант.

Критерии выбора

Свойства труб для теплого пола

Долговечность и качество системы водяных полов напрямую зависят от материалов и монтажа.

Чтобы выбор труб для теплового водяного пола был верным, мы написали эту статью и особенности выбора разберём далее.

А установку труб водяного отопления лучше всего доверить специалистам. И так далее рассмотрим какими должны быть трубы для теплого водяного пола.

Достоинства

Положительных качеств у водяных тёплых полов более чем достаточно.

Водяные тёплые полы имеют такие положительные качества:

Экономичность;
Равномерный прогрев;
Долговечность;
Возможность регулировать температуру;
Отсутствие радиаторов отопления.

Отопление с водяным теплым полом организовать легче в частном доме, а вот в многоэтажном доме такое отопление очень сложно.

В последнем случае, потребуется реконструкция уже имеющейся системы или же осуществить установку собственного электрического котла, это необходимо чтобы не нарушить отопление всего здания и не забирать тепло у своих соседей.

Требования к трубам

Долговечность и надёжность водяного тёплого пола сильно зависит от труб, которые много лет будут находиться под слоем стяжки в целостности.

К трубам выдвигаются следующие требования:

Способность выдерживать изменения температуры и давления. Для теплого пола, трубы для горячего отопления никак не подойдут. Обязательно выбирайте трубы только для водяного тёплого пола и фирм, которые дают гарантию пятьдесят лет и больше;
У труб должна быть хорошая изоляция и герметичность, потому что система должна быть ограждена от окисления;
Устойчивость на изгиб и эластичность. При установке трубы сгибают, для того чтобы пол равномерно прогревался и по этой причине при сгибе трубы ломаться и трескаться не должны;
Подходящий диаметр труб должен быть 16 -18 миллиметров, в этом случае высота пола почти не увеличится и отпадает оборудование нормальной гидравлики системы;
Коэффициент расширения должен быть 0,25 мм/мК, а теплопроводность должна составлять 0,43 Вт/мК.

Виды труб

Для систем водяного тёплого пола используют:

металлопластиковые и полиэтиленовые трубы,
очень редко медные,
гофрированные стальные,
полипропиленовые.

По нормам нельзя использовать чугунные трубы для тёплого водяного пола.

Расчет количества труб и схемы укладки

Особенности и сфера применения медного трубопровода

Медные трубы нашли широкое применение в инженерных системах жилых и промышленных помещений. Одним из преимуществ этих изделий перед другими является хорошая устойчивость к воздействию высоких температур, ультрафиолетовому излучению и коррозии. Прокладка труб из меди своими руками становится легче благодаря тому, что они легко гнутся под любым углом.

К недостаткам часто причисляют высокую стоимость материала, однако, неоспоримые преимущества и возможности стоят того. Монтаж труб из меди производится с применением различных фитингов. В зависимости от того, какое нужно создать соединение, разъёмное или неразъёмное, применяют обжимные или паечные фитинги соответственно. На рынке представлено большое количество разнообразных фасонных материалов (например, от Рехау), благодаря которым прокладка труб своими руками становится проще.

Благодаря тому, что медный трубопровод имеет низкое линейное расширение и рабочую температуру от -200°С до +250°С, его установка проводится для создания систем:

Водопровода;
Отопления;
Транспортировки газа;
Кондиционирования;
Гелиосистем.

Как правило, для канализационных систем используют стальной трубопровод.

Монтаж труб из меди для системы водоснабжения проводится согласно нормам СНиП. Этот материал обладает отличными показателям в эксплуатации: отсутствие заиливания или зарастания внутреннего сечения, высокая устойчивость к хлорсодержащим соединениям (чем в избытке «грешит» наша система водопровода). Кроме того этот самый хлор, создаёт тонкий защитный слой на внутренней медной поверхности, обеспечивая тем самым длительный срок эксплуатации системы водоснабжения. А сама вода насыщается, высвобождаемой при этом, полезной для здоровья человека медью.

Металлопластиковые изделия

Среди вариантов, какие трубы применить для теплого пола, достойную конкуренцию медным могут составить металлопластиковые изделия.

Среди достоинств таких труб, помимо низкой стоимости, можно назвать:

стойкость к окислительным процессам;
длительный срок эксплуатации (порядка 50 лет);
небольшой вес;
экологическая безопасность – не вступают с реакцию с примесями в теплоносителе;
звукоизоляция – при движении по трубам вода не шумит.

Благодаря гладкой внутренней поверхности металлопластиковых труб, на них не скапливаются известковые отложения. Этот же полимерный слой предотвращает разрушение всей конструкции трубы и защищает от воздействия агрессивного теплоносителя внутренний алюминиевый слой.

Выбирая, какая металлопластиковая труба лучше для теплого пола, обращайте внимание на качество клея, использованного для соединения слоев. Если клей утрачивает свои свойства, слои начинают расходиться. В результате, в контуре возникают течи на стыках

Определить качество клея можно путем нагрева трубы до 90-100 ℃ с последующей оценкой результата. Срез на качественном изделии останется без изменений. Если же трубы произведены с нарушением технологии и из материалов низкого качества, то в месте разреза будут видны слои

В результате, в контуре возникают течи на стыках. Определить качество клея можно путем нагрева трубы до 90-100 ℃ с последующей оценкой результата. Срез на качественном изделии останется без изменений. Если же трубы произведены с нарушением технологии и из материалов низкого качества, то в месте разреза будут видны слои.

В силу своего состава металлопластиковые трубы чувствительны к воздействию прямого огня, однако при их использовании в системе теплого пола таких экстремальных условий не предвидится

При укладке трубопровода нужно обратить внимание на качество соединения. Внутреннее сечение фитинга должно полностью совпадать с диаметром трубы. Иначе, на стыках начнет скапливаться известковый налет, который со временем приведет к образованию утечек

Иначе, на стыках начнет скапливаться известковый налет, который со временем приведет к образованию утечек.

Температурный диапазон, в котором можно применять трубы из металлопластика, составляет от -10 ℃ до 95 ℃. Максимальный уровень нагрева – 110 ℃, однако он должен быть кратким, чтобы труба не утратила своих качеств.

При укладке данного вида труб важно соблюдать осторожность, чтобы не надрезать их накидной гайкой, иначе, в этом месте появится утечка. Лучше поручить это дело специалистам

Какие выбрать: расчеты и нюансы

Рынок строительных материалов предлагает потребителю множество видов труб, которые используются при монтаже отопительных систем, водоснабжения горячего и холодного типа.

Какие трубы лучше для теплого водяного пола? На какие критерии необходимо ориентироваться при выборе?

Перед покупкой нужно сравнить показатели стоимости материала, сложности его монтирования и длительности эксплуатационного срока.

Гарантией качественности может служить бренд, но только при том условии, что продавец готов предоставить все сертификаты соответствия.

Трубы для теплого пола какие лучше? Практикуют установку металлопластиковых и полимерных систем. Последние производятся из сшитого полиэтилена. Однако, если финансовая сторона вопроса не является проблемой, то приобретают и медные изделия.

Но на практике это происходит весьма редко. Для каждого вида характерны свои эксплуатационные и технические параметры, различен и подход к монтажу.

При закладке пола нужно учесть, что одна петля может быть выполнена исключительно из одного цельного куска

Рекомендовано обратить внимание на такой среднестатистический подсчет: 100 м бухты хватит на покрытие площади в 20м2

Ориентируясь на общую площадь, рассчитывают примерный расход

Крайне важно, чтобы при проведении такого подсчета, в нем не учитывались бы участки, где пол обогревать не нужно. Так экономят лишние погонные метры. Укладку обычно производят при размере «шага» в 30 см

Отклониться от такого значения нужно около окна, дверей и у наружных стен. Поскольку в этих частях комнаты теплопотери всегда будут больше, чем в укладки становится равен 15 см

Укладку обычно производят при размере «шага» в 30 см. Отклониться от такого значения нужно около окна, дверей и у наружных стен. Поскольку в этих частях комнаты теплопотери всегда будут больше, чем в укладки становится равен 15 см.

Нельзя укладывать трубу ближе 7 см от стены. Если величина «шага» будет превышена, то живущие в квартире будут ощущать перепад температур по зонам пола, а его поверхность не прогреется равномерно.

Для комнаты средних габаритов необходимо примерно 60 м трубы. Если длину теплопровода предполагается увеличить, то устанавливается второй коллектор, утроить – третий.

Каждый из них обслуживает равную часть системы. Какой диаметр трубы для теплого пола лучше? Обычно труба диаметром 16-20 мм прогревает 10-15 мс2 поверхности по обе стороны от себя.

Помимо параметров длины и способов укладки – нужно прос

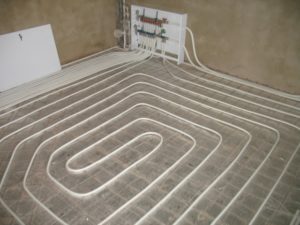

Выбор способа укладки труб для тёплого пола

Металлопластиковые трубы для теплого водяного пола

Трубы из металлопластика являются очень популярными. Они считаются долговечными, а также имеют хорошие эксплуатационные качества.

Трубы из металлопластика обладают многослойной структурой. Слой находящийся изнутри это полиэтилен, сшитый методом экструзии, он то и несёт ответственность за характеристики труб. Затем идёт слой алюминия, он приклеен к полиэтилену клеем.

Для того чтобы внутрь трубы не проникал кислород и для того чтобы сдержать линейные сужения и расширения, внутрь трубы вставляют алюминиевую фольгу.

Слой фольги должен быть 0,2-0,25 мм это зависит от диаметра. Из -за того что фольга сваривается в стык или внахлёст, выходит слой, обладающий герметичностью.

Сверху фольги имеется еще один слой из клея, он соединяет ее с защитным слоем полиэтилена, который расположен снаружи.

Преимущества

Такое строение металлопластиковых труб имеет массу преимуществ:

Трубы гибкие и способны держать форму после сгибания;
Хорошая теплопроводность, её обеспечивает слой из алюминия. Так же они имеют устойчивость к повреждениям и зарастанию, за счёт использования полимера;
Монтировать такие трубы можно и без специального оборудования;
Очень долго служат;
Выдерживают температуру до 1100 градусов, без изменения своих качеств;
Они устойчивы к коррозии и негативным средам;
Невысокий вес;
Отличная звукоизоляция.

Среди минусов, то что их нельзя скручивать и изгибать касаемо оси, что обязательно нужно помнить

Очень важно учесть свойство алюминиевого слоя, он при многократном изгибании повреждается.

Характеристики металлопластиковых изделий

Металлопластиковая труба для теплого пола: какая лучше, надежнее и практичнее? Этот материал по своей популярности не уступает полимерам. Даже при сильном нагреве она способна сохранить собственную форму неизменной, выдерживает большую нагрузку и эксплуатируется несколько десятков лет.

Все производители поставляют на рынок пятислойные изделия, из них три слоя – основные изоляционные материалы, а два – просто клей. Верхний и внутренний слои являются сшитым полиэтиленом, сердцевина алюминиевая, и с полиэтиленом соединяется с помощью клея.

Внутренний слой отвечает за сохранение рабочих параметров относительно давления и температуры, он выполнен из полиэтилена, сшитого способом экструзии.
Затем слой клея, связывающий полиэтилен и алюминий.
Алюминиевая фольга газонепроницаема, ее толщина варьируется и зависит от типа и диаметра изделия. Обычно это 0,2 – 2,5 мм. Фольга может быть сварена как встык, так и внахлест.
Сверху очередной слой клея, а затем последний слой полиэтилена. Он может быть сшитым или цельным, но высокоплотным.

Это практичные теплые полы – металлопластик гибкий, форма изделий из него устойчива даже после неоднократного сгибания. Это важные качества, которые непременно пригодятся в процессе монтажа. Минимальный вес способен значительно упростить любые манипуляции.

Технические требования

Трубы, применяемые для устройства теплого водяного пола, эксплуатируются в довольно суровых условиях. Изнутри на них постоянно надавливает перемещающийся тепловой носитель, а сверху на контур давит масса стяжки, напольного покрытия, мебели и людей. Не сбрасываем со счетов и термическое воздействие.

Под эти необычные условия эксплуатации подходят не все материалы. Практически все водяные системы отопления заливаются бетонной или цементной стяжкой, поэтому возможность проверок и ремонтов исключается. Малейшая протечка станет причиной для полного демонтажа пола, полной его замены. Уложенные трубы своим качеством не должны давать повода для сомнений, ведь система обустраивается на долгое время. К применению подойдут водные трубы, отвечающие определенным техническим характеристикам:

защищенность от воздействия коррозии. Материал, из которого изготовлены трубы, должен противостоять воздействию влаги, на его внутренней поверхности не должны развиваться коррозийные пятна и откладываться наросты,
стабильность материала. Данное требование предполагает следующие характеристики:

— устойчивость к перепадам температур. Материал должен выдерживать нагрев до 90 градусов и более,

— химическая стойкость. Следует использовать трубы, не боящиеся вредных примесей, которые могут оказаться в теплоносителе. Ведь за его постоянное качество никто не сможет поручиться,

— защита от воздействия кислорода. Долговечностью отличаются трубы, обладающие «противогазовым барьером».

высокий показатель прочности. Хорошие трубы способны сохранять свою целостность даже в момент неожиданных гидроударов. Рекомендуется выбирать арматуру, способную выдержать до 10 Бар,
удельный вес. Конструкция теплого пола вместе с бетонным слоем создает существенную нагрузку на перекрытия помещений. Чтобы избежать проблем, от тяжелых металлических труб рекомендуется отказаться,
небольшой коэффициент расширения. От повышения температурного режима материалы увеличиваются в объеме, что может повлечь за собой разрушение стяжки и чистового покрытия. Допустимый предел расширения – не более 0.25 мм/мК,
хорошая тепловая проводимость. Способность к тепловому обмену должна быть высокой. От величины коэффициента проводимости тепла будет зависеть эффективность нагревания поверхности.

Идеальный вариант монтажа труб – цельная петля, не имеющая срощенных участков. Сварные швы у поворотных мест или тройников представляют собой потенциальные места порывов и протечек.

Поэтому трубы для водяного теплого пола выбираются соответствующей длины, чтобы при укладке получался неразрывный змеевик системы отопления.

Греющие магистрали изнутри должны отличаться гладкостью, чтобы исключить провоцирование ослабления напора. Кроме этого, ровность покрытия понизит шумы от перемещения теплового носителя.

Выбор труб для теплого пола

Пластик и полипропилен

Лучший вариант – трубы из полимеров. Встречается несколько разновидностей данной продукции, и даже без учета таких отличных показателей, как минимальное температурное расширение и высокая теплопроводность, они имеют большое преимущество перед металлическими аналогами – продаются в бухтах. А это значит, что контур водяного пола можно сделать цельным, безо всяких соединений. Следовательно, абсолютно исключить вероятность протечек по всей площади укладки.

Остается последний вопрос – а какие именно пластиковые трубы лучше выбрать для теплого пола? По большому счету – без разницы. Наиболее часто приобретаются изделия металлопластиковые и полиэтиленовые. Различия в их отдельных характеристиках можно уточнить здесь – в этой статье все подробно расписано.

Дело в другом. Пластиковые трубы для систем водоснабжения и отопления – не одно и то же. Если речь идет о полиэтилене, то для подогрева полов следует выбирать так называемый «сшитый» (REX). Такая продукция характеризуется повышенной теплоотдачей, что и требуется для подогрева. Использование же труб обычных, водопроводных, не обеспечит достаточной эффективности работы контура. Кроме того, «сшитый» полиэтилен предохраняет проникновение кислорода во внутреннюю полость, а значит, в теплоноситель.

Есть и еще одна разновидность пластика – полипропилен. Стоимость таких труб – самая низкая, но их использовать нежелательно. Главный недостаток – в ограничении по радиусу изгиба. Он не должен быть меньше значения «диаметр х 8». Следовательно, и расстояние между «нитками» потребуется увеличить. А это приведет к снижению эффективности обогрева.

Медная труба

Трубопроводы из меди не разрушаются от воздействия агрессивных сред и долговечны. Для теплых полов обычно применяют отожженную медную трубу, которая обладает достаточной гибкостью.

Минусом медных труб является их высокая стоимость. Сложность монтажа так же снижает привлекательность медной трубы. А самое главное – при выборе медной трубы в качестве трубопровода, следует помнить, что для соединения медных труб нужно использовать только фитинги из меди или родственных (латунь, бронза) сплавов, потому что при использовании стали или алюминия в трубопроводах возникает электрохимическая коррозия.

На возникновение электрохимической коррозии влияют не только фитинги, но и циркуляционные насосы, и другие стальные конструкции в трассе трубопровода.

Все рассмотренные выше трубы можно использовать с равным успехом для устройства водяного теплого пола. Они обладают достаточной устойчивостью и длительным – не менее тридцати лет, сроком службы.

После рассмотрения четырех видов труб, проблема, озвученная в начале статьи, так и осталась не решенной, потому что все трубы хорошо подходят для теплых полов. Поэтому, чтобы облегчить вам муки выбора, обратимся к знакомому сантехнику.

Зачастую, главной определяющей выбор, причиной является цена. Сравним стоимость всех четырех видов труб диаметром 20 мм:

металлопластиковая труба: 65 руб\п. метр;
труба из сшитого полиэтилена (PEX-труба): 51 руб\ п. метр;
гофрированная нержавеющая труба: 178 руб\ п. метр;
медная труба: 539 руб\ п. метр.

По показателю «цена» лидирует PEX-труба.

Рассмотрим показатель «удобство монтажа»

И металлопластиковые трубы и трубы из сшитого полиэтилена в системе теплого пола соединяют несъемными пресс-фитингами.

Опрессовывают фитинги специальными клещами стоимостью от 3000 рублей и до… Ну, скажем, до больших цифр. Хотя, если соблюдать условие цельной петли, то для присоединения к вводу и выводу коллектора можно использовать и обжимные фитинги, которые затянутся обычным ключом и не потребуется покупать дополнительное оборудование.

Как уже говорилось выше, металлопластиковая труба более гибкая, ее проще раскладывать в сложных помещениях. Для того, что бы гнуть трубы из сшитого полиэтилена, нужен прибор для нагрева. Например, строительный фен. Для крепления этой трубы уйдет больше крепежа, бухта такой трубы более тяжелая, поэтому ее сложно таскать при раскладывании одному, а поначалу и вдвоем. Тоже можно сказать и о монтаже медных труб.

Если вы монтируете трубу в одиночку – ваш выбор металлопластиковая труба или гофрированная труба из нержавейки.

По показателю «удобство монтажа» лидирует гофрированная труба из нержавейки, а на втором месте – металлопластиковая труба.

Если вы живете не в столице, и не в северной столице, и вообще, далековато от обеих столиц и крупных городов, то вопрос наличия в вашем населенном пункте медной трубы нужного диаметра или гофрированной нержавеющей трубы может свести на нет ваш выбор труб для водяного теплого пола. Металлопластиковые и PEX-трубы более распространены и доступны.

Показатель «доступность» – лидерство у металлопластиковой трубы, а второе место у трубы PEX.

Если в качестве теплоносителя вы планируете не воду, то вам лучше выбрать PEX-трубу или трубу из нержавейки.

Если на вашем объекте работает много народу, а зона укладки теплых полов лежит в самом проходном месте, то во избежание образования помятостей на трубе от чьих-то неуклюжих лап во время монтажа трубы, вам придется делать мостки. Либо используйте PEX-трубу: она не боится изгибов, и по ней можно смело ходить во время укладки.

Учитывая все эти аргументы, делаем вывод: для укладки контура водяного теплого пола лучше, на наш взгляд, использовать металлопластиковую трубу, или трубу из сшитого полиэтилена. Гофрированная труба из нержавейки – вещь удобная, но как в телерекламе: если качество одно, зачем платить больше? А медные трубы – это, вообще, как сказал знакомый сантехник: «дорогие и никчемные понты».

Ну, это наше частное мнение. А какие трубы для водяного теплого пола лучше использовать, решать все-таки, вам, ориентируясь на свои предпочтения и кошелек.

Где можно использовать

Заключение

Для теплого водяного пола лучше всего подбирать металлопластиковые трубы. По совокупности стоимости за метр и характеристикам это наиболее оптимальный выбор. Но если во главу угла ставится долговечность системы обогрева, то больше подойдет медный аналог.

Сшитый полиэтилен приблизительно на треть дешевле металлопластика, но немного уступает ему по ряду технических параметров. Его также можно использовать при устройстве ТП. Гофрированная нержавейка – это скорее исключение из правил. Такие трубы подвержены засорению, гораздо хуже по гидравлике и обойдутся дороже металлопластикового аналога.
