Трубы полипропиленовые для отопления технические характеристики: монтаж своими руками

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

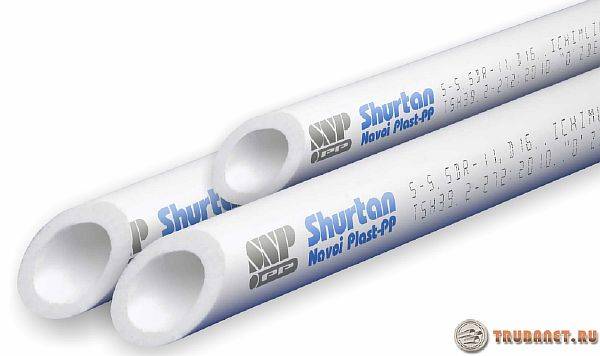

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

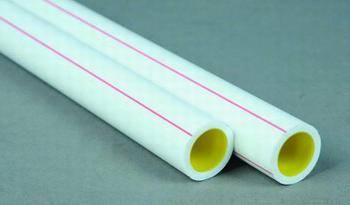

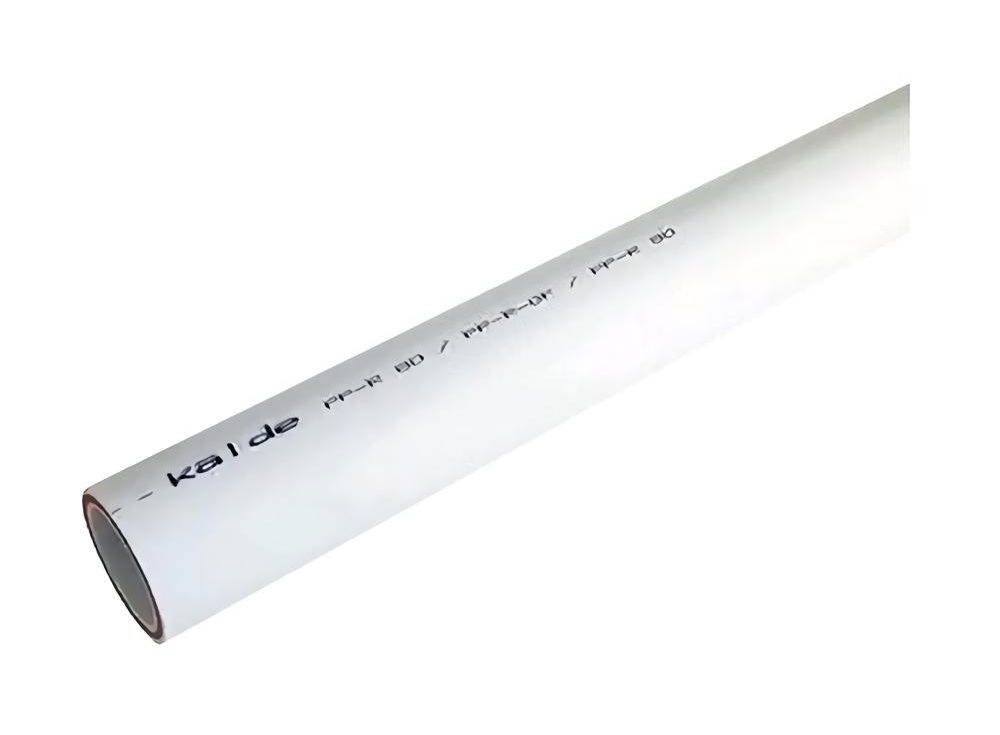

PPR-трубы

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

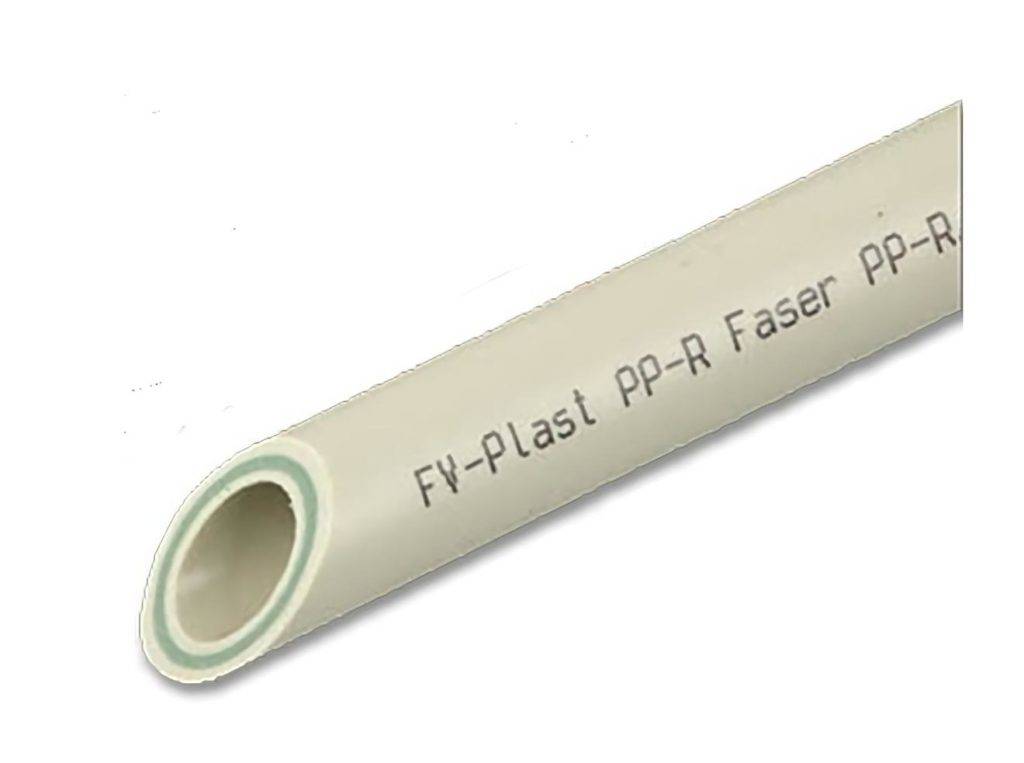

Трубы, армированные стекловолокном, для отопления

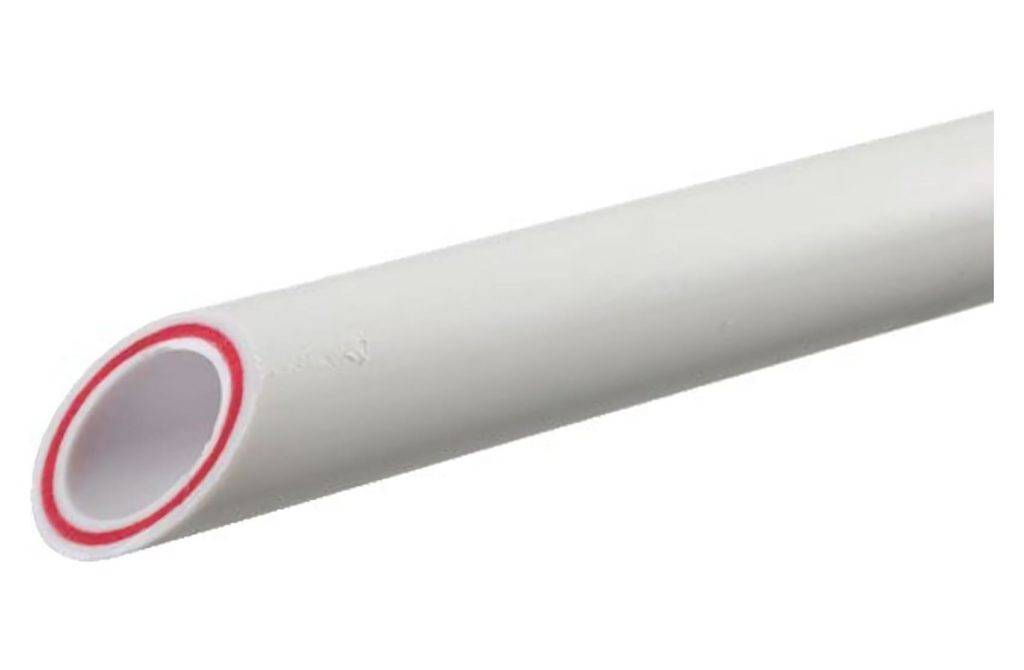

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Буквенно-цифровой код	Обозначение
PN10	Недорогие тонкостенные трубы, рассчитанные исключительно на линии холодного водоснабжения. Максимально допустимое давление – 10 атм. В силу не самых лучших эксплуатационных характеристик, большого распространения не получили.
PN16	Более совершенные полипропиленовые трубы. Выдерживают давление до 16 атм и температуру до +60°С. Как и PN10, их следует применять исключительно для линий с холодной водой.
PN20	Универсальные полипропиленовые трубы, не теряющие свою прочность и прочие характеристики при давлении до 20 атм и температуре до +95°С. Наиболее распространенный вариант изделий, подходит в равной степени для холодного и горячего водоснабжения.
PN25	Наиболее совершенный подвид полипропиленовых труб. Как правило, имеет армирование. Успешно выполняет свои функции при температуре +95°С. Выдерживает давление до 25 атм. Подходит для напорных трубопроводов в линиях отопления и горячего водоснабжения.

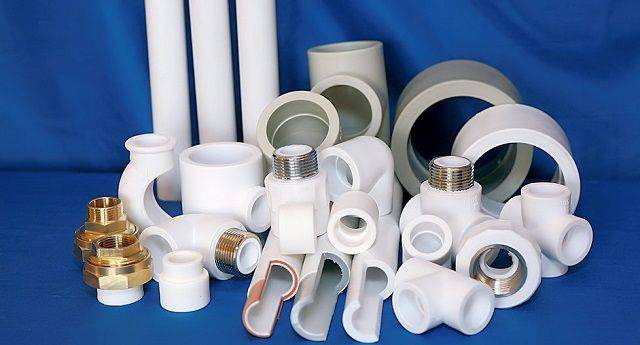

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

Критерии выбора – характеристики

Следом за названием торговой марки и типом полипропилена, идут другие показатели, от которых зависит грамотный выбор трубы.

Рабочее давление

Трубопровод должен быть устойчив к гидроударам, опрессовочному давлению, и спокойно выдерживать рабочее давление (именно его указывают на боковой части трубы после литер PN).

Чем толще и надёжнее трубы, тем более они устойчивы к вибрациям и обладают большей шумоизоляцией.

Так, PN 20 выдержит 20 атмосфер ежедневно. Но может выдержать и скачок более высокого давления. PN 25 – рассчитан на 25 атм. и так далее. Может быть такой вариант: PPR 80 или PPR 100. Это значит, что рандом-сополимерные трубы выдержат максимальное давление в 8 или 10 МПа.

Но нужно учесть, что чем выше температура теплоносителя, тем сильнее снижается способность трубы держать рабочее давление. Данные на маркировке указаны для температуры 20 °С. Но если t растёт, рабочее давление падает. Например, PN 25 – это 25 атм. при 20 °С, а при +90°С – это уже 17 атм.

Впрочем, запас прочности достаточно большой, и мало какие отопительные системы требуют рабочего давления более 10 атм.

Наибольшей устойчивостью к давлению при росте температуры, обладает материал четвёртого типа – PP-RCT.

Есть ещё два вида классификаций давления по серии S и SDR, а не PN. Тогда PN 20 будет соответствовать S 2,5 и SDR 6. А PN 25 – это тот же S 2 или SDR 5.

Многие производители указывают сразу все виды классификаций. Пусть множество чисел не вызывает недоумение – все они об одном и том же – о рабочем давлении.

Температура

На большинстве труб стоит простое указание, что они подходят как для холодной, так и для горячей воды – hot & cold.

Можно встретить надписи с указанием конкретной температуры, для которых рассчитан материал.

В Российской системе классов, заложено указание о температуре (класс 1 и 3 – 60 °С, класс 2 и 4 – 70 °С, а класс 5, который подходит для подключения к радиаторам – 90 °С).

Армирование

Армированные изделия из PPR, по прочности не уступают металлическим собратьям! Преимущество их также в более низком коэффициенте теплового расширения.

Армирование может быть:

1. Алюминиевой фольгой (PPR — AL — PPR).
2. Стекловолокном.

Первый вариант – это слой фольги между двух слоёв полипропилена. Покрытие может быть нанесено и на внутреннюю стенку, но с такой добавкой, монтаж сложнее.

Стекловолоконный же вариант – это не отдельный слой, а смесь полипропилена и микрофибры. Поэтому, он не может расслоиться.

Выбирая из двух этих видов, можно опираться на личное предпочтение и цены.

Если производитель сомнительный, лучше остановится на стекловолоконных – здесь сложнее нарушить технологию и сделать некачественный товар.

Диаметр

В городских многоэтажках, особенно важно соотнести диаметр внутриквартирного трубопровода с диаметром труб стояка. Если взять трубы слишком большого размера, это приведёт к падению давления и нарушению нормальной циркуляции в системе

Если взять трубы слишком большого размера, это приведёт к падению давления и нарушению нормальной циркуляции в системе.

На боковой маркировке указывается наружный диаметр и толщина стенок изделия.

В России принята метрическая система, и наружный диаметр указывается в миллиметрах (10, 12, 16, 20, 25, 32 мм и т.д.). Иностранные же производители часто указывают размер своей продукции в дюймах. И тут могут быть не соответствия. Например, 3/8 = 9,53 мм. 3/4 = 19,05 мм.

Точный расчёт для автономной системы включает в себя учёт протяжённости, изгибов, количество препятствий, насосов, материал и много другое. На практике же, чаще других для частных домов приобретают диаметр 20 – 32 мм.

Другие данные на маркировке

Дополнительно на трубах может указываться информация, которая для обывателя уже не так важна. Это могут быть:

1. Номера нормативов, международных тех. регламентов, по которым изготавливалось изделие.
2. Знак качества.
3. Дата выпуска, серийный номер, и т.д.
4. Классификация по MRS(минимальной длительной прочности).

Лучшие трубы армированные стекловолокном

Трубы, армированные стекловолокном, чаще всего используют для монтажа систем отопления. Такие трубы лучше всего выдерживают большое давление и высокие температуры, не деформируются. Средний срок возможного использования изделия из полипропилена – 20-30 лет, при условии проведения технических осмотров и ремонта поврежденных участков.

3. Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Труба ПОЛИТЭК выдерживает рабочее давление в 20 бар и изготовлена из стекловолокна. Труба подходит для монтажа системы водоснабжения, и имеет диаметр 25 мм. Максимально возможная рабочая температура – 90 градусов.

Стоимость: 44 рубля.

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

Плюсы

• не лопается в случае замерзания жидкости;
• простота монтажа;
• выгодная стоимость;
• простой, современный вид;
• два слоя;
• качественная армировка.

Минусы

могут лопнуть отводы-тройники, в некоторых случаях требуется их повторный монтаж после установки труб.

Покупатели отмечают, что труба полностью соответствует описанию, заявленному производителем. Она не лопается и легко устанавливается, имеет высокую прочность и может послужить заменой металлическим трубам.

Цены на трубу ПОЛИТЭК PRRC PN 20

Полипропиленовая труба ПОЛИТЭК PRRC PN 20

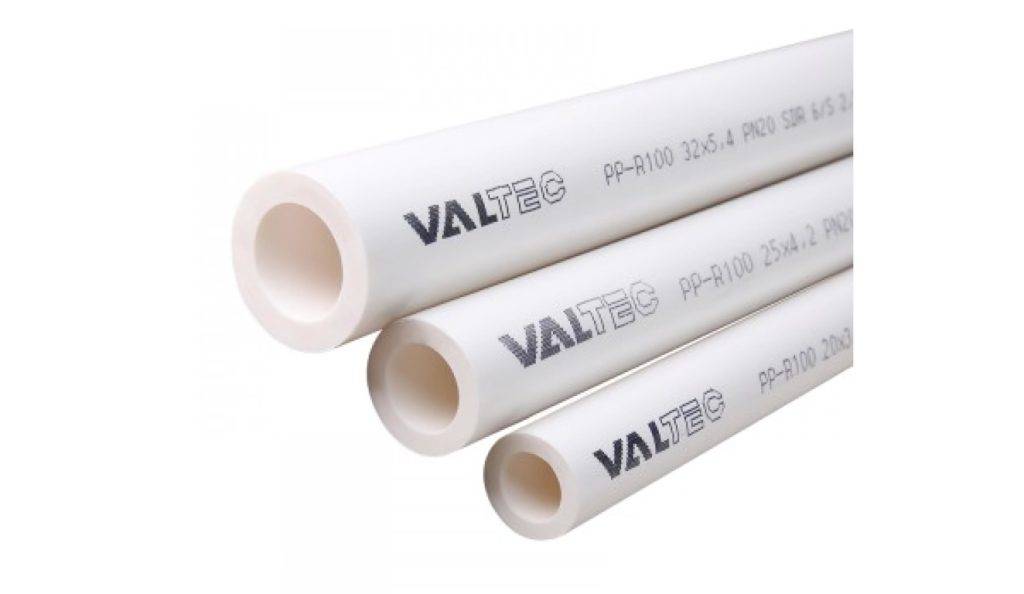

2. Труба VALTEC PP-FIBER PN 20

Белая полипропиленовая труба для установки в системах водоснабжения. Максимальная температура – 90 С. Покупатели часто приобретают трубы от компании VALTEC – их можно встретить во многих современных квартирах. Эксперты отмечают, что данные трубы занимают второе место в рейтинге по качеству – они отлично подходят для самостоятельного монтажа.

Стоимость: 65 рублей.

Труба VALTEC PP-FIBER PN 20

Плюсы

• эластичность материала;
• монтаж без использования дополнительного оборудования;
• прочность;
• долговечность.

Минусы

высокая стоимость по-сравнению с другими товарами.

Пользователи на 100% довольны качеством трубы. Она прочная и легкая, быстро укладывается и не требует ремонта в течение долгого времени.

Цены на трубу VALTEC PP-FIBER PN 20

Труба VALTEC PP-FIBER PN 20

1. Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Если осуществляется монтаж системы холодного и горячего водоснабжения, можно использовать трубу компании Lammin.  Максимально возможная температура – +95 С.  Несмотря на высокий показатель допустимой температуры, рекомендуется вводить данную трубу в эксплуатацию в системах со средними рабочими температурами от +20 до +80 градусов. Также данную трубу можно использовать для прокладки трубы, которая будет использоваться в хозяйственных нуждах, например, для подачи питьевой воды.

Стоимость: 49 рублей.

Армированная стекловолокном труба Lammin 20 мм PP-R PN 20

Плюсы

• высокое качество;
• доступная цена;
• долговечность;
• устойчивость к давлению в 25 бар.

Минусы

сложность монтажа.

По мнению покупателей и мастеров, трубы от компании Lammin – одни из самых качественных. Если правильно выполнить монтаж, можно не проводить ремонт системы несколько лет.

Разновидности труб из пропилена

Поскольку изделия из этого вида пластика выпускаются в широком ассортименте существует несколько видов классификаций.

Различная цветовая гамма

В ассортименте полипропиленовых труб представлены изделия разных цветов. Наиболее часто встречаются монтажные элементы белого, зеленого, серого и черного цветов.

Как правило, оттенок изделий выбирается произвольно и зависит от дизайна труб и производителей (некоторые предприятия традиционно выпускают трубы одного цвета, например, зеленого).

При выборе полипропиленовых труб следует обращать внимание и на цвет изделий. Этот критерий особенно важен, если планируется устройство открытой системы в жилых комнатах или служебных помещениях (ванной, кухне). Единственным исключением является пластиковая продукция радикально черного оттенка

Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета

Единственным исключением является пластиковая продукция радикально черного оттенка. Как правило, этот цвет является показателем максимального уровня защиты от ультрафиолета.

Конструкции разного типа

По внутреннему устройству все полипропиленовые трубы можно различить на две основополагающие категории:

• однослойные, состоящие из одного слоя пластика;
• многослойные (армированные) из нескольких оболочек, которые состоят не только из пластика, но и из укрепляющих конструкцию материалов, создающих прочный каркас.

Армированные конструкции предпочтительней однослойной, поскольку в этом случае значительно снижается величина температурного удлинения трубы.

Разновидности многослойных труб

Существует несколько вариантов многослойных труб. Наиболее часто для армирования используется алюминий и стекловолокно.

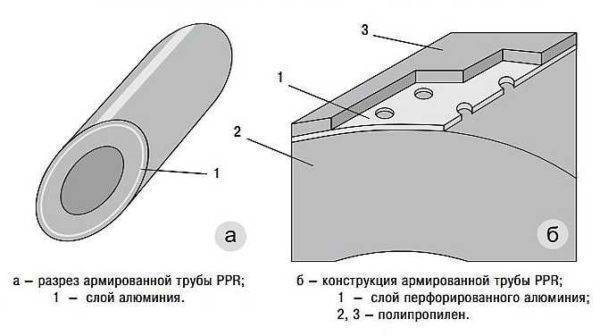

Схематичное изображение трубы, армированной алюминием, с обозначением всех слоев, включая адгезионные. Подобные изделия получают современным методом лазерной сварки

Трубы, армированные сплошным листом алюминиевой фольги. При изготовлении подобных изделий на внешнюю сторону полипропиленовой заготовки наносится гладкий тонкий лист серебристого металла.

Перед началом монтажа такие трубы нужно обязательно зачистить, срезав фольгу на расстоянии примерно 1 мм от края. Пропуск этого процесса отрицательно сказывается на качестве шва, который получится рыхлым и ненадежным.

Монтажные элементы, армирование перфорированным алюминиевым листом. Одним из слоев подобных труб является фольга с пробитыми в ней отверстиями. Как и в предыдущем случае, перед применением подобных деталей их следует зачистить.

Важно учесть, что продукция с перфорированной фольгой отличается большим коэффициентом кислородной проницаемости, поэтому ее не стоит совмещать с отопительными котлами или аналогичной техникой. Трубы с сердцевиной, армированной листом алюминия

В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ

Трубы с сердцевиной, армированной листом алюминия. В этом случае изделия усиливаются в серединной или даже внутренней части, благодаря чему можно обойтись без зачистки перед началом работ.

Детали, армированные стекловолокном. Из этого прочного материала чаще всего изготовляется сердцевина трубы, тогда как ее внутренние и внешние части делаются из полипропилена.

Трубы, укрепленные стекловолкном, пользуются заслуженной популярностью. Для таких изделий характерна повышенная прочность и жесткость, кроме того, их можно использовать для сварки без предварительной подготовки

Армирование композитом. Для большей прочности в трубах также выполняют серединный слой из комбинированного материала, который совмещает в себе полипропилени стекловолокно. Такие трубы также отличаются высокими потребительскими свойствами и не требуют зачистки перед использованием.

Несмотря на то, что цена армированных труб примерно на 40% выше, чем однослойных, стоит предпочесть их для проводки отопления. Многослойные изделия отличаются большой надежностью и долговечностью, к тому же они имеют более эстетичный внешний вид

Разновидностью многослойных ПП элементов являются трубы, в которых предусмотрен дополнительный слой пластика. Подобные изделия хорошо выдерживают высокие температуры, однако при этом не исключен контакт транспортируемой жидкости и армированной прослойки.

Помимо этого, покрытия в подобных изделиях часто склеивают клеем, что при определенных условиях может привести к расслаиванию.

Этапы установки

Процесс монтажа состоит из нескольких этапов: подготовка помещения и места для котла, его установка;

• установка радиаторов;
• монтаж крепежа и арматуры;
• пайка стояка;
• обвязка радиаторов отопления;
• закрепление трубопровода;
• проверка работоспособности.

Рассмотрим каждый этап подробнее.

Планирование и подготовка

Чтобы составить схему отопления дома, можно обратиться к фото вариантов выполненных работ из различных строительных журналов. Там же можно выбрать полипропилен-трубы и какие лучше. Схема монтажа системы отопления составляется как общая, так и на каждое отдельное помещение. В проекте должны быть учтены все мельчайшие детали — крестовины, муфты, углы поворота и переходники разного диаметра.

Приобретать трубы следует на 10-15% больше заданного количества из расчета на обрезки и неизбежные ошибки в работе.

Подбор места

Для установки котла хорошо подойдет подвальное помещение или пристройка к дому. Если котел устанавливается на первом этаже дома, то его нужно углубить настолько, чтобы самый нижний элемент трубопровода был выше котла. При этом котел должен быть герметично отгорожен от жилой зоны и обеспечен надежной вытяжкой. Не помешает при этом и датчик газа.

Чистка и обновление старых элементов

Если в доме уже была установлена система отопления, и она засорилась, то необходима замена труб. Прочистка труб, которые приварены к стояку — это довольно сложный и долгий процесс, связанный со сварочными работами.

Возможно, потребуется и замена стояка, так как закрепить на стальной трубе полипропиленовые фитинги можно только с помощью наваренных переходников. В таком случае проще поменять всю систему на трубы из полипропилена.

Стальные трубы лучше быстро распилить на части электролобзиком, а радиаторы, если они в хорошем состоянии – можно оставить. Их следует промыть под мощной струей воды, подобрать подходящие переходники для стыковки с пластиковыми трубами, и они будут греть не хуже новых.

Особенности монтажа и необходимое оборудование

Установка полипропиленовых трубопроводов не является особо сложной задачей даже для непрофессионалов. При наличии соответствующего оборудования монтаж ПП труб своими руками может оказаться вполне посильным любому, кто обладает некоторыми навыками в сфере технических бытовых работ. Следует, однако, знать определённые правила, без соблюдения которых установка пропиленовых труб не будет технически правильной и надёжной.

Основные положения, которых следует придерживаться при сборке полипропиленовых труб своими руками, следующие:

• Недопустимо использование в работе неисправных, повреждённых либо грязных деталей и материалов.
• Установка пропиленовых труб должна производиться при температуре как минимум в +5 °C или выше.
• Полипропиленовые изделия, предназначенные для работы, следует тщательно предохранять от механических и прочих дефектов, а также от открытого огня.
• На изделиях из полипропилена недопустима нарезка резьбы.

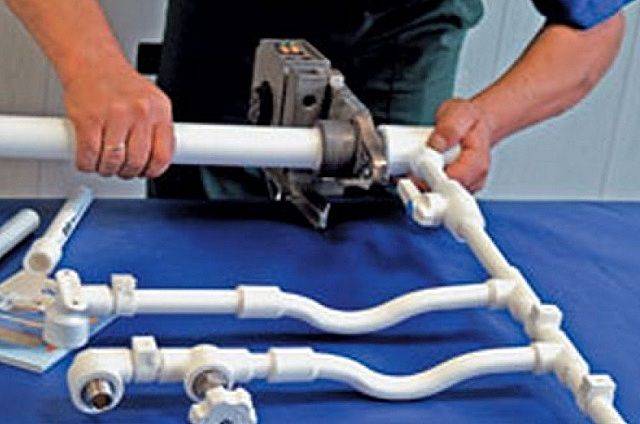

Набор инструментов, необходимых для сварки пропиленовых труб своими руками, следующий:

• электросварочный аппарат для полифузной муфтовой сварки;
• набор насадок к нему;
• ножницы для разрезки пропиленовых труб, либо ножовка или лобзик.

Как выбрать полипропиленовые трубы для отопления и как их установить

Чтобы труба из полипропилена оправдала все ожидания и подошла для монтажа водопроводной системы, при выборе необходимо обратить внимание на следующие параметры:

рабочее давление – от этого параметра будет зависеть, насколько высокий показатель прочности будет иметь труба и выдержит ли она резкое повышение температуры и давления. При выборе трубы показатель, указанный на маркировке товара, следует снизить в три раза, чтобы понять, какое рабочее давление может быть выставлено. В среднем, для простых труб показатель не может быть выше 10, а для уплотненных и многослойных – до 25;
пропускной диаметр – может иметь показатели от 12 до 400 мм, в зависимости от того, для какой системы подбирается труба

В целом пропускной диаметр не имеет значения, но он не должен быть меньше впускного отверстия.
толщина стенки – важный показатель, обратив внимание на который, можно сделать вывод о прочности конструкции;
температурный режим – разные трубы могут выдержать разный температурный режим. Так, трубы для ХВС предназначены для использования при температуре воды не выше 25 градусов

Если подать через них горячую воду, произойдет деформация. Трубы для ГВС стоят дороже, но могут выдерживать температуру от 90 до 120 градусов;
слои – бюджетные варианты труб изготавливаются из одного слоя. Чтобы выбрать надежный вариант, стоит обратить внимание на трехслойные трубы.

Кроме того, трубы с армированием лучше подходят для установки в сложных условиях – они более прочные и служат намного дольше.

Полипропиленовые трубы, какие выбрать для отопления

В настоящее время на рынке огромный выбор труб из полипропилена. Выбирая их для отопительного контура, необходимо учитывать ряд специальных требований и особенностей эксплуатации данного вида трубопроводов.

Прежде всего, нужно учитывать, что нормальная температура теплоносителя в отопительном контуре примерно 70 – 75 градусов, достигает и более высоких отметок, поэтому теплостойкость труб должна быть максимальной

Кроме этого, материал должен иметь низкий коэффициент температурного расширения, чтобы предупредить появление остаточных тепловых деформаций;
Если речь идет о многоэтажном доме, нужно принять во внимание возможность резкого повышения давления и гидроударов, поэтому, помимо термостойкости полипропиленовые трубы для отопления заявленные технические характеристики которой должны иметь высокую механическую прочность;
Учитывая низкое качество теплоносителя и наличие в нем агрессивных компонентов, материал должен обладать высокой степенью устойчивости к воздействию химических элементов.
Для оптимальной циркуляции жидкости необходимо в систему отопления, чтобы внутренняя поверхность трубы была максимально гладкой, без раковин, пор и прочего, поскольку эти дефекты способствуют появлению кавитации и гидроударам.. Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы

Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии

Всем этим техническим требованиям в полной мере соответствуют полипропиленовые трубы. Помимо этого, использование таких труб позволяет существенно снизить уровень шума от циркуляции теплоносителя. В настоящее время существует огромный выбор пластмассовых труб, попробуем разобраться в этом многообразии.

Трубы из сплошного пластика

Начнем, как всегда, с главного: для систем отопления полипропиленовые трубы из сплошного пластика использовать нельзя! Высокий коэффициент теплового расширения, а так же низкая термостойкость позволяют не рассматривать их как вариант для монтажа отопительного контура. Применение таких труб возможно для магистральных трубопроводов, не работающих в условиях высоких температур.

Армированные полипропиленовые трубы

Армирование позволяет существенно снизить степень тепловой деформации труб из полипропилена в системе отопления. В частности, армирование алюминиевой фольгой уменьшает этот коэффициент в 5 раз, помимо этого, существенно повышается механическая прочность труб.

В настоящее время существует два метода:

1. Алюминиевой фольгой. При таком методе армирующая прослойка является средним слоем. Следует отметить, что качество полипропиленовых труб, сильно, зависит от соблюдения технологии процесса сварки и при малейших нарушениях они довольно легко слоятся.
2. Алюминиевой перфорированной сеткой. При этом армирующая прослойка, так же находится в середине поперечного сечения. Принципиальное отличие в том, что при литье такой трубы пластик, перетекая сквозь отверстия в сетке, при застывании образует монолитную конструкцию. Расслаивание такой трубы практически исключено.

Трудно назвать это существенным недостатком, но справедливости ради, отметим, что использование армированных полипропиленовых труб для отопления несколько осложняет процесс монтажа, поскольку требуется тщательная дополнительная обработка перед свариванием.

Трубы со стекловолокном

Избежать дополнительной обработки позволяет армирование стекловолокном, однако, степень температурного расширения таких труб существенно выше, чем в предыдущем варианте. Сам же армирующий элемент, как и в предыдущем случае, располагается посередине. Немаловажным является и тот факт, что стекловолокно является композитом полипропилена, поэтому расслаивание практически невозможно.

Металлопластиковые

Принципиальное отличие таких труб от полипропиленовых состоит в том, что для монтажа трубопроводов из металлопластиковых труб не требуется специальный инструментарий. Кроме этого, они легко гнутся.

Что касается термостойкости, механической прочности, то все эти характеристики позволяют использовать металлопластиковые трубы для отопления. Поскольку поперечное сечение может быть различным, в частности, существуют различные варианты толщины металлического слоя, перед окончательным выбором параметров нужной вам трубы, необходимо окончательно определить параметры будущего отопительного контура: предполагаемое давление в контуре, температурные условия и пр.

Какие бывают и какие лучше

По строению полипропиленовые трубы бывают трех видов:

• Однослойные. Стенки полностью сделаны из полипропилена.
• Трехслойные:
  • армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
  • армированные фольгой — конструкция похожа.

Теперь коротко о том, зачем армируют полипропиленовые трубы. Дело в том, что этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы при нагреве на 100°C становится длиннее на 150 мм. Это очень много, хотя никто не будет нагревать их настолько, но и при меньших дельтах температур увеличение длинны не менее впечатляющее. Для нейтрализации этого явления ставят компенсационные петли, но такой подход спасает не всегда.

Виды компенсаторов для полипропиленовых труб

Производители нашли другое решение — они стали делать многослойные трубы. Между двумя слоями чистого пропилена они закладывают стекловолокно или алюминиевую фольгу. Эти материалы нужны не для укрепления или каких-либо других целей, а только для уменьшения теплового удлиннения. Если есть прослойка стекловолокна, температурное расширение в 4-5 раз меньше, а с прослойкой из фольги — в 2 раза. Компенсационные петли по прежнему нужны, но ставятся они реже.

Слева армированная стекловолокном труба, справа — обычная однослойная

Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90°C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95°C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).

Какие ППР трубы подходит для каких систем

Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70°C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.

Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.

Пример водопровода из полипропилена

Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем

Обратите внимание, наличие компенсаторов обязательно

Какие проще в монтаже

Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п

используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.

Так выглядит внешнее армирование полипропиленовой трубы фольгой

Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.

Сваривать армированные фольгой трубы надо правильно

Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.

https://youtube.com/watch?v=fKf2kG7gHvw

Лучшие трубы для системы отопления

Отопительная система должна не изменять свои рабочие характеристики под воздействием высоких температур и давления, обладать низким тепловым линейным расширением. Необходимо учитывать, что теплоноситель может быть не только химически нейтральной водой, но и антифризом. Трубопроводы должны быть устойчивы к химическому воздействию. Всем этим требованиям соответствуют армированные полипропиленовые трубы для отопления, усиленные фольгой из алюминия или композитным стекловолокном.

Эксперты проанализировали продукцию 11 отечественных и зарубежных брендов. По результатам тестов были отобраны 4 лучшие марки, продукция которых отвечает действующим СНиПам. Они способны обеспечить безаварийную эксплуатацию системы теплоснабжения.

FV Plast Faser 20

Универсальные трубы чешской компании Faser для водо- и теплоснабжения с внешним диаметром 20 мм. Рекомендуется для транспортировки теплоносителя, нагретого до температуры 95ºС. Стенки с толщиной 3,4 мм армированы стекловолокном.

Монолитная конструкция превращает полипропилен в композитный материал и позволяет выдерживать давление в 20PN. Внутренняя поверхность – полипропилен PP-R, который обеспечивает высокую гигиеничность и низкое сопротивление потоку теплоносителя. Поставляется хлыстами длиной 4 м, что делает транспортировку простой и удобной.

Достоинства:

• Высокая жесткость на изгиб;
• Низкое линейное расширение при тепловом воздействии;
• Не нуждается в зачистке при сваривании во время монтажа;
• Устойчивость к агрессивным веществам;
• Низкая шероховатость внутренних стен.

Недостатки:

Дефицит продукции в специализированных магазинах.

Минимальное линейное расширение позволяет сократить расстояние между опорами. Это упрощает монтаж и снижает расходы.

Dizayn Sirena PN-20

Компания из Турции выпускает полипропиленовые трубы для отопления частного дома из сырья европейского и российского производства. Используется PP-R 100, безопасный для здоровья человека.

При монтаже используется раструбная сварка с помощью паяльника. Рекомендованная температура теплоносителя 95ºС. Высокие прочностные характеристики позволяют выдерживать давление в 20PN.

Поставляется хлыстами длиной 4 м. Выпускается на российском заводе в Алабуге, качество изделий соответствует действующим СНиПам.

Достоинства:

• Срок эксплуатации превышает 50 лет;
• Низкая цена;
• Простой монтаж;
• Низкое сопротивление потоку;
• Широкий ассортимент фитингов.

Недостатки:

Отсутствие армирования.

Kalde Orange (3202-tfr-500000)

Компания Kalde на своих заводах в Турции выпускает трубы и комплектующие из полипропилена с 2002 года и является ведущим экспортером этой продукции в своей стране, поставляя ее на европейские рынки.

Линейка Orange создается из полипропилена европейского производства. Для армирования используется стекловолокно, что увеличивает прочность, снижает линейное расширение. Рекомендуется для систем обогрева коттеджей с максимальной температурой теплоносителя 75ºС.

Достоинства:

• Толщина стенки 8,3 мм;
• Стабильная геометрия сечения;
• Простой монтаж;
• Износоустойчивость.

Недостатки:

Максимальное давление в системе 10PN.

Valtec PP-Fiber PN 20 Vtp.700.FB20.20

Компания Valtec выпускает весь спектр сантехнического оборудования для систем отопления, предлагает лучшую техническую поддержку клиентам. Серия PP-Fiber PN 20 отличается эффективным армированием стекловолокном, толщиной стенки 2,8 мм и возможностью транспортировать теплоноситель, нагретый до +90ºС. Максимально разрешенное давление в системе, при использовании труб этой серии, не должно превышать 20PN.

Достоинства:

• Низкое линейное расширение при высоких температурах;
• Простой монтаж;
• Хорошая эластичность;
• Гарантия на отводы до 10 лет.

Недостатки:

Завышенная цена.
