Центробежный вентилятор: устройство и принцип работы

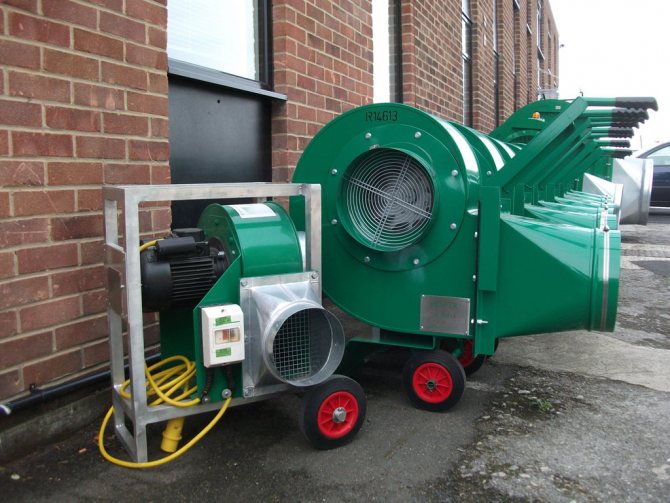

Устройство и конструкция

Всасывание происходит в направлении оси вращения, а выброс — по касательной к нему, перпендикулярно к всасыванию. При вращении лопатки захватывают частицы воздуха и с усилием выбрасывают их в центробежном направлении. Корпус вентилятора не позволяет потоку рассеиваться, направляя его в выходное отверстие. В районе центральной части рабочего колеса образуется разрежение, тут же пополняемое притоком из входного отверстия, расположенного в центральной части плоской стороны корпуса. Заказать радиальные вентиляторы вы можете на сайте https://dobrovent.ru/ventilyatsiya/ventilyatory-radialnye/ventilyator-radialnyj-vr-80-75-5.html.

Особенности

Специфика работы центробежных вентиляторов состоит в способности производить реверс воздушной струи при изменении направления вращения рабочего колеса. При этом, разницы в давлении практически не наблюдается, имеются лишь небольшие отличия параметров, обусловленные использованием обратных сторон лопаток. Это позволяет устанавливать вентилятор в разных участках системы воздуховодов и обеспечивать определенные режимы работы системы.

Конструкция вентилятора улитки достаточно проста. На приводном валу установлено рабочее колесо, вращающееся внутри корпуса. Существуют варианты конструкции, где рабочее колесо не имеет собственного вала и установлено прямо на валу электродвигателя. Это свойственно вентиляторам небольших размеров. Величина определяется номером вентилятора, который обозначает диаметр крыльчатки в дм. Например, радиальный вентилятор № 4 имеет рабочее колесо диаметром 40 см.

Крыльчатки, лопасти

Рабочее колесо (крыльчатка) состоит из лопаток, осуществляющих воздействие на определенные участки воздушного потока, и опорной конструкции карусельного типа.

Существует два вида:

• рабочее колесо барабанного типа. Внешне напоминает беличье колесо. Используется в вентиляторах, осуществляющих перемещение газовоздушной среды с обычными требованиями — температура до 80°, отсутствие агрессивных, легковоспламеняющихся, липких или волокнистых включений. Устанавливается в большинстве вентиляторов
• открытая крыльчатка. Используется намного реже, так как конструкция подобного типа менее устойчива к механическим воздействиям. Большинство производителей делают такие рабочие колеса только на заказ. Применяется для работ в качестве пылевых устройств, работающих со сложными материалами с волокнистыми включениями

Перемещение воздушного потока происходит посредством контакта с лопатками рабочего колеса. При вращении плоскости лопаток воздействуют на определенный объем воздуха, с которым находятся в непосредственном контакте, уплотняют его и придают соответствующий импульс.

Лопатки рабочего колеса имеют слегка выгнутую форму в виде ложбинки. Существуют колеса с лопатками, загнутыми вперед и назад. Если имеется наклон в сторону вращения (вперед), появляется более мощный импульс воздушного потока, но, при недостаточном питании установки (например, если входной патрубок не способен обеспечить подачу в достаточном объеме) вентилятор начинает «захлебываться». Лопатки, выгнутые назад, дают несколько меньший импульс, но позволяют получить ровный и стабильный режим работы без появления сбоев или срывов.

Пример подбора вентилятора

ТРЕБУЕТСЯ ПОДОБРАТЬ вентилятор на следующие параметры воздушной сети: ДАНО:

• производительность Q = 8280 м3/час
• полное давление Pv =130 Па
• температура перемещаемого воздуха t = 20 о С
• плотность перемещаемого воздуха ρ = 1,2 кг/м

РЕШЕНИЕ:

1. По сводным графикам аэродинамических характеристик для заданных величин производительности и полного давления выбираем оптимальный размер вентилятора и синхронную частоту вращения из удовлетворяющих условиям подбора вариантов. Таковым оказывается вентилятор FTDA-050, оснащённый электродвигателем с синхронной частотой вращения n0 = 1450 об/мин при частоте питающей сети 50 Гц.
2. На графике индивидуальных характеристик вентилятора FTDA-050 с частотой вращения рабочего колеса n0 = 1450 об/мин (рабочее колесо с четырьмя лопатками, например) отмечаем рабочую точку вентилятора, которая лежит на пересечении координат Q0 = 8280 м3/час и Pv0 = 130 Па. Определяем угол установки лопаток рабочего колеса. Он равен 250. Проведя интерполяцию, получаем значение потребляемой мощности N0 = 0,46 кВт. По разделу «Комплектация электродвигателями» настоящего Руководства определяется возможность комплектации данного вентилятора электродвигателем мощностью N = 0,55 кВт и частотой вращения n = 1500 об/мин. Для установки по разделу «Справочные данные» выбирается электродвигатель АИС 80А4 мощностью N = 0,55 кВт и фактической частотой вращения n = 1360 об/мин.
3. Фактические аэродинамические параметры вентилятора и потребляемая мощность, уточнённые по формулам (1, 2 и 3), будут следующими: Q = 8280 • (1360/1450) = 7766 м3/час; 32 P =130•(1360/1450) =114,4Па; v N = 0,46 • (1360/1450 )3 = 0,38 кВт.
4. Поскольку фактическая частота вращения электродвигателя значительно отличается от частоты вращения рабочего колеса вентилятора, для которого построены графики, необходимо пересчитать характеристики вентилятора с требуемых значений на те, которые нужно откладывать на графике. Используя формулы (1 и 2) и преобразуя выражения относительно величин с индексом «0», получаем: Q0 = 8280 • (1450/1360) = 8828 м3/час; Pv0 = 130 • (1450/1360 )2 = 148 Па. Находим и отмечаем на том же графике условную рабочую точку. Определяем угол установки лопаток: 280. Потребляемая мощность по графику: N0 = 0,55 кВт. Фактическую потребляемую мощность находим по формуле (3): N = 0,55 • (1360/1450 )3 = 0,45 кВт.
5. Обозначение подобранного вентилятора: FTDA-050-4-28 с электродвигателем АИС 80А4 мощностью N = 0,55 кВт и частотой вращения n = 1360 об/мин.
6. По рисунку и таблице определяем габаритные и присоединительные размеры вентилятора.

Какой вентилятор лучше: осевой или радиальный

Однозначного ответа на вопрос, какой вентилятор лучше – осевой или радиальный -нет. Это связано с тем, что выбор того или иного типа вентилятора в основном зависит от условий эксплуатации, требуемых величин воздушного потока, мощности и производительности устройства.

Так, радиальные вентиляторы в отличие от осевых вентиляторов чаще всего используются в промышленности, а осевые устанавливаются в системы кондиционирования и вентилирования помещений (магазинов, офисов, жилых домов и т.д.). Однако это вовсе не означает, что радиальные вентиляторы не могут использоваться в быту, а осевые – в промышленности.

Осевой вентилятор в отличие от радиального распределяет воздух от своей оси в окружающее пространство по окружности. Радиальный вентилятор же в сравнении с осевым заключается в том, что он направляет воздушный поток от дуги окружности к центру. Отличием осевого прибора является распространение воздушного потока от оси в пространство по окружности. Иначе говоря, основная разница в осевом и радиальном вентиляторе состоит в их устройстве направлении воздуха.

Для крупных индустриальных установок лучше подойдут радиальные вентиляторы, а осевые чаще всего используются в местах простого и быстрого проветривания.

Монтаж

Перед началом монтажа визуально убедиться в целостности, проверить, соответствуют ли характеристики по паспорту с документами.

Прозвонить на сопротивление изоляции, просушить. Проверить состояние ростверка по СНиП. Далее монтаж радиальных вентиляторов сводится к следующему списку действий:

1. Установить рамы.
2. Укрепить.
3. Подготовить подъёмные механизмы.
4. Застропить модуль, сделать пробный подъём.
5. Установить, временно закрепить агрегат к раме.
6. Соединить двигатель с вентилятором.
7. Удалить временные подставки.
8. Установить.
9. Окончательный крепёж.
10. Монтировать ограждение.
11. Пробный пуск.

Далее необходимо отбалансировать, турбину, проверив баланс нанесением одной риски на турбину и корпус. При прокручивании риски никогда не совпадают, если балансировка сделана правильно и наоборот – если метка постоянно занимает одно положение.

Зазор между корпусом и турбиной не допускается более четырёх процентов от диаметра колеса, а между колёсами не более одного.

ППР – проект производства работ оговаривает способы монтажа, мест и механизмы.

Стропы для монтажа обязательно инвентарные.

Чтобы не повредить анкерные болты подкладывают деревянные бруски, по окончании монтажных работ снимают.

Окончательная установка делается по байпасу с помощью деревянных клиньев на резиновую виброизолирующую прокладку толщиной до двадцати пяти миллиметров.

Виды вентиляторов

Сегодня в продаже имеется большой ассортимент самых разных вентиляторов. Наибольшей популярностью пользуются:

• напольные,
• настольные,
• потолочные модели.

Они отличаются своей конструкцией, уровнем мощности, а также функциональным обеспечением.

Настольные вентиляторы

Для вентиляторов данного типа характерны небольшие габариты, малый радиус действия и невысокая мощность. Их можно устанавливать на любых горизонтальных поверхностях (на сервантах, столах, тумбах и т.д.). Существуют также модели, оснащенные гибкой ножкой-прищепкой – их можно цеплять даже к спинке кресла.

Настольные конструкции легко переносить с одного места на другое. Однако они весьма ограничены по функциям и обычно имеют одно рабочее положение (в лучшем случае они могут поворачиваться на 90 градусов). Иногда в них предусмотрено три режима работы для регулирования потока воздуха.

Потолочные вентиляторы

Поскольку применение потолочных вентиляторов предполагает наличие довольно высоких потолков, они не пользуются большой популярностью при обустройстве квартир. Преимуществом конструкций данного типа является то, что они не занимают в помещении полезного пространства и обладают большой мощностью.

Напольные вентиляторы

Наиболее ходовой и популярной конструкцией является напольный вентилятор. Посредством него прохладным воздухом можно наполнять не только зону рабочего места, а и целое небольшое помещение.

В отличие от настольных аналогов, у напольных конструкций имеется высокая ножка. В большинстве случаев ее высоту можно регулировать. Длина лопастей таких моделей в полтора – два с половиной раза превышает длину лопастей настольных конструкций. Соответственно, они способны обдувать гораздо большее пространство.

Функциональный набор здесь довольно широк и может предложить массу удобств (например, работа при любом углу поворота, множество скоростей и режимов обдува, подсветка).

Сравнительная таблица осевых и радиальных вентиляторов

Технические характеристики	Осевой	Радиальный
Управление воздушным потоком	Есть	Нет
Температура воздуха	до + 40 … +50 0С	до + 80 0С
Уровень загрязненности воздуха	Низкий	Могут работать в высокозапыленной среде
Габаритные размеры	Небольшое компактное устройство	Достаточно большие габаритные размеры
Наличие защиты от действия агрессивных сред	Нет	Защита от взрыва, пыли и коррозии
Уровень энергопотребления	Низкий	Низкий
Тип монтажа	Встраиваемый	Канальный, выносной
Применение	Вентиляционные системы с низким давлением и расходом воздуха; холодильные установки малой и средней мощности.	Вентиляционные системы с высоким давлением и расходом воздуха; различные промышленные установки высокой мощности.

Из приведенной выше таблицы видно, что радиальные вентиляторы по сравнению с осевыми являются более универсальными, поэтому именно они чаще используются в промышленных целях. Они обладают достаточно большой мощностью при низком уровне энергопотребления, а также представлены в нескольких исполнениях (взрыво-, пылезащитном и др.).

Особого внимания среди радиальных вентиляторов заслуживают устройства канального типа, которые предназначены для работы в вентиляционных системах различного типа. Канальные вентиляторы отличаются достаточно небольшими габаритами и уровнем шума, но при этом обладают высокой производительностью.

Классификация

Как уже отмечалось ранее, существует множество сфер применения вентиляторов центробежного типа. Очевидно, что каждая из них имеет свою специфику и предъявляет определенные требования к рабочему оборудованию. Чтобы было проще ориентироваться в разнообразии радиальных вентиляторов, их классифицируют по ряду показателей.

Вот такие типичные профили лопастей, их основные преимущества и недостатки

• лопасти загнуты вперед по направлению вращения – конструкция, отличающаяся высокой производительностью, но не рассчитанная на работу с высоким давлением газа и механическими примесями (пыль, стружка, песок и др.) в нем;
• лопасти загнуты назад – такое расположение обеспечивает больший КПД, позволяет осуществлять плавную регулировку скорости, допускает работу в условиях наличия малого и среднего количества механических примесей, однако сложнее в реализации и дороже;
• прямые лопасти («гребное колесо») – самая примитивная и дешевая конструкция, допускает работу даже в случае существенного загрязнения воздуха механическими примесями и наличия повышенного давления, однако имеет наименьший КПД и производит много шума.

Немаловажным параметром является также тип привода вентилятора

Именно на него в первую очередь обращают внимание при подборе устройства для конкретной цели. Привод может быть:

• прямой безредукторный – ступица соединена непосредственно с ротором (или выходным валом) двигателя, и только от параметров двигателя зависит конечная скорость вращения крыльчатки;
• ременной – включает примитивный редуктор, изменяющий скорость вращения прямо пропорционально соотношению диаметров ведущего и ведомого шкивов;
• цепной – редко встречающийся тип привода, конструктивно схожий с ременным, отличается большей надежностью, но громоздкостью и высоким уровнем шума;
• зубчатый – включает сложный редуктор зубчатого типа, способный изменять крутящий момент как по величине, так и по направлению, конструктивно допускает применение ступенчатой регулировки, хотя на практике подобные механизмы практически е встречаются;
• регулируемый бесступенчатый – имеет дополнительную деталь – муфту гидравлического или магнитного типа, способную плавно регулировать скорость вращения в соответствии с управляющим воздействием (чаще всего – автоматизированным).

Кроме того, радиальные вентиляторы классифицируют по геометрическим размерам, электрической (или эквивалентной) мощности, скорости вращения, величине создаваемого давления и разрежения, степеням влаго-, пыле- и взрывобезопасности. Последнее особенно актуально для систем вентиляции шахт и подземных тоннелей, где существует вероятность скопления взрывоопасных газов.

Установка радиальных вентиляторов на подготовленную основу

Установка тяжелых радиальных вентиляторов на основу требует применения виброизоляторов. Но стоит помнить, что некоторые виды виброизоляторов к основе не крепят. Выбор места установки виброизоляторов, если не предусмотрены проектом, производится с целью недопущения смещения центра тяжести устройства. При фиксации радиального вентилятора к бетонному основанию, анкера фиксируют к раме и в собранном виде опускают в цементный раствор (в подготовленные гнезда). После застывания цемента производят проверку крепления, а при перекосах и слабом креплении подкладывают прокладки с последующим затягиванием болтов. Если требуется проведение регулировочных работ со снятием радиального вентилятора с основания, то анкерные болты следует защищать от смятия путем прокладки деревянных бруском под раму. При достаточно небольшом весе радиального вентилятора, вместо виброизоляторов применяют резиновые вкладки толщиной от 20 до 25 мм. При этом отклонения от плоскости установки не должно превышать 5 мм.

Что необходимо знать о сборке и монтаже вентиляторов

Как и у любого другого устройства, у радиальных приборов есть свои особенности установки. При монтаже данного устройства специалисты рекомендуют оборудовать корпус гнущейся вставкой, для снижения вибрации в момент использования прибора.

Установка вентиляционная

Для монтажа кулера, согласно с требованием к помещениям, необходимо устанавливать на поверхность плиты системы вентиляции вибро изолятор. Соединительная конструкция между воздуховодами и вентиляторами должна быть в полтора или два раза больше чем отверстие для выхода.

Любое вентиляционное оборудование требует качественного звуко изолирования. Это объясняется большой мощностью используемой техники. Поэтому внутрь патрубка, который соединяет центробежную вентиляторную установку и воздуховод устанавливают специальный глушитель, выполненный из звукоизолирующего материала, имеющего толщу свыше 2,5 сантиметров.

Для снижения шумового фона, а также во избежание чрезмерного гула, заборные патрубки необходимо размещать под углом не менее 60 градусов, а выбросные патрубки – не меньше чем 30 градусов.

Строго запрещено использование центробежных вентиляторов отдельно от системы вентилирования. Если вы планируете одновременно применять несколько устройств, то предварительно соедините их сетью.

Главные характеристики центробежных вентиляторов

К основным характеристикам любого кулера, в том числе и центробежного, относятся:

• Показатель давления;
• Объемное использование воздуха;
• Частота, с которой вращаются лопасти;
• КПД устройства;
• Степень звукового давления.

Сейчас большинство из производителей вентиляционного оборудования имеют в своем ассортименте центробежные механизмы с выходом, который подходит каналам с круглыми сечениями. Их диаметр составляет от 100 до 400 миллиметров. Также ими производятся воздуховоды с прямоугольным сечением с размерами от 300х150 миллиметров до 1000х500 миллиметров. Расширение, таким образом, модельного ряда дало возможность применять данные конструкции не только в бытовых, но и в промышленных вентиляционных системах.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Типы центробежных вентиляторов

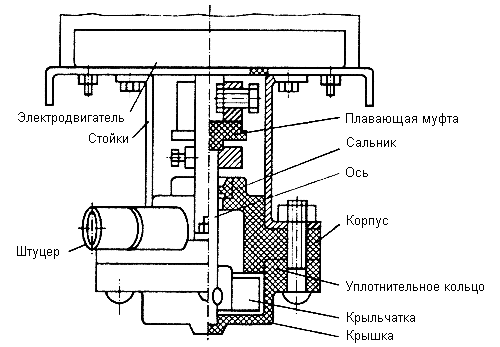

Схема устройства центробежного насоса.

Есть определенные стандарты, по которым изготавливается данная техника. Следует выделить следующие типы:

1. Аэродинамическое крыло. Такие модели имеют широкое применение в сфере непрерывных работ, где постоянно присутствуют высокие температуры, чаще всего это нагнетательные и вытяжные системы. Имея высокий показатель по производительности, они бесшумны.
2. Обратно загнутые лопасти. Обладают высокой эффективностью. Конструкция этих вентиляторов препятствует накоплению пыли и мелких частиц на лопастях. Имеет достаточно прочную конструкцию, что позволяет применять их для областей с высоким угнетением.
3. Ребра, изогнутые в обратную сторону. Рассчитаны для большой кубатуры воздушных масс с относительно низким уровнем давления.
4. Радиальные лопасти. Достаточно прочны, могут обеспечить высокое давление, но со средним уровнем эффективности. Направляющие ротора имеют специальное покрытие, которое защищает их от эрозии. Кроме того, такие модели имеют достаточно компактные габариты.
5. Ребра, загнутые вперед. Предназначены для тех случаев, когда предстоит работа с большими объемами воздушных масс и наблюдается высокое давление. Эти модели тоже имеют хорошую стойкость к эрозии. В отличие от моделей «заднего» типа такие агрегаты имеют меньшие размеры. Такой вид крыльчатки имеет самый большой расход объема.
6. Гребное колесо. Данное устройство – открытое колесо без какого-либо корпуса или кожуха. Применим для помещений, где присутствует большая запыленность, но при этом, увы, такие устройства не обладают высокой эффективностью. Допустимо использование при высоких температурах.

На выбор центробежного вентилятора могут влиять многие факторы: чистота «рабочего» воздуха, сфера предприятия (автомобильная, металлургическая и т.д.), плотность воздуха, высота над уровнем моря и другие.

Подбор промышленных вентиляторов

С каждым днем потребность в промышленных вентиляторах все больше и больше возрастает. Промышленные вентиляторы необходимы для хорошей подачи воздуха в систему воздухообмена, при этом должно происходить принудительное перемещение воздуха

Если Вы решили приобрести промышленный вентилятор, то лучше всего обратить внимание на развиваемое им давление, а потом на производительность и, конечно, в самом конце уже необходимо смотреть на его внешний вид. Вы спросите: Какой интересно информацией нужно располагать при выборе промышленного вентилятора? И по каким параметрам его лучше выбрать? Все ответы Вы получите в данной статье

Прежде, чем Вы определитесь с выбором промышленного вентилятора необходимо знать про вот такие вот параметры, как:

• Производительность по воздуху,
• Снижение уровня шума промышленных вентиляторов,
• Характеристики аэродинамики вентилятора.

Первый признак ― это определение производительности вентилятора по количеству воздуха, который в него поступает. При этом обязательно необходимо учесть все аэродинамические сопротивления, которые смогут четко определить рабочую силу вентилятора и прочие характеристики. Данные характеристики содержаться в пределах разумного, поэтому ни в коем случае нельзя превышать частоту вращения промышленного вентилятора, из соображений вращения колес вентилятора и улучшения их прочности.

Вторым параметром, которым необходимо руководствоваться при выборе промышленного вентилятора – это снижение уровня шума промышленных вентиляторов. Уменьшение уровня шума вентилятора возможно только, если Вы сможете снизить скорость вращения рабочего колеса, при этом повысится уровень КПД вентилятора, что не может не порадовать Вас, а также динамические характеристики вентилятора будут оставаться всегда выше, чем уровень КПД отводящих воздуховодов. В общем для снижения уровня шума в сеть воздуховодов встраивают так называемые «шумоглушители», при этом всём у Вас есть возможность установки промышленного вентилятора в специальном звукоизолирующем кожухе.

Вот теперь мы добрались до самого главного, при выборе вентилятора – это характеристик аэродинамики вентилятора. Они выстраиваются только после проверки и проведения специальных аэродинамических испытаний, которые проводятся только в соответствии с ГОСТ 10921. Всё эти сведения можно прочитать на стенде, непосредственно в испытательной лаборатории. Характеристики динамики и аэродинамики – это прежде всего зависимость перепада разных давлений, а вот уже потом и от производительности по воздуху.

Основные характеристиками промышленных вентиляторов:

• Расход воздуха, потребляемого вентилятором ― м3/час;
• Потребляемая при этом мощность, а также мощность, которая тратиться на привод вентилятора, кВт;
• КПД – коэффициент полезного действия промышленного вентилятора, который включает в себя абсолютно все механические потери мощности на разные виды трения в двигателе вентилятора, а также потери, которые возникают при утечках через уплотнения и различные динамические потери в частях промышленного вентилятора;
• Полное давление, Па;
• Частота вращения, об/мин;
• И еще ― уровень звукового давления, Дб, играет немаловажную роль.

Вот такими параметрами необходимо руководствоваться при выборе промышленного вентилятора. Удачного Вам выбора.

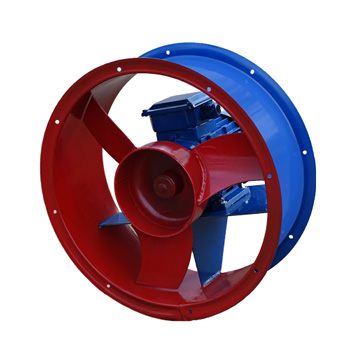

Устройство осевых вентиляторов

Осевой вентилятор представляет собой корпус с рабочим колесом и вращающимися лопастями. Он отличается от радиального тем, что его лопасти больше похожи на пропеллер. Рабочее колесо прибора расположено на валу электрического двигателя.

При работе двигатель вращает колесо, при этом перемещая поток воздушных масс вдоль оси рабочего колеса. Осевые вентиляторы бывают разных форм и отличаются формой лопастей. В основном лопасти имеют плоский или изогнутый вид.

Но в некоторых моделях используются объемные сечения. Материал изготовления —  пластмасса или сталь. Но для снижения сопротивления при работе даже с маломощным двигателем лопасти всегда делаются из легкого материала.

В отличие от центробежных моделей, конструкция осевых более простая, но при всей своей высокой эффективности они не могут перемещать такое большое количество воздуха.

Осевые вентиляторы бывают общего или специального назначения.

Первая группа приборов используется для малозагрязненного воздуха с температурой не более 40 °С. Причиной такого предела температуры является двигатель, который располагается на пути перемещаемого газа.

Максимальная температура окружающей среды для работы электрического двигателя составляет 35-40 °С.

Ко второй группе устройств относятся модели, которые применяются в агрессивной окружающей среде. Они могут перемещать воздушные потоки в условиях повышенной взрывоопасности, очищая воздух в шахтах и тоннелях.

Назначение таких устройств — вытянуть из помещения воздух с вредными веществами.

Осевые устройства бывают бытовыми и промышленными. Отличие их состоит только в размерах. Диаметр бытовых моделей, как правило, небольшой, — 100, 200, 300 мм.

Промышленные экземпляры намного больше, их диаметр измеряется в метрах. Такие агрегаты подходят для больших промышленных помещений.

Лучшие радиальные канальные вентиляторы

Радиальные вентиляторы используются в основном в больших промышленных помещениях. Их КПД существенно отличается от устройств, описанных выше. Команда ВыборЭксперта изучила предложения производителей в этом сегменте и выбрала 3 мощные и надежные модели среди центробежных устройств.

Dospel WK 315

Экономичный полупрофессиональный канальный вентилятор для вытяжки, который рекомендован для использования в кафе, барах, ресторанах, складских или производственных помещениях. Он увеличивает давление в воздуховоде и подходит для каналов круглого сечения диаметром 31,5 см. Однофазный электродвигатель потребляет минимум электроэнергии, оснащен внешним ротором и разработан для длительной работы без перерыва.

Уровень защиты IP 44 позволяет использовать прибор не только внутри, но и на улице. Устройство выдерживает резкие перепады температуры. Загнутые назад лопасти хорошо отбалансированы. Это значительно увеличивает срок службы прибора. Регулярного технического обслуживания модель не требует. Корпус сделан из оцинкованной стали, которая не подвержена коррозии.

Достоинства

• Высокая производительность — 2200 м3/ч;
• Небольшой вес;
• Монтируется в любом положении;
• Продается во многих магазинах и интернете.

Недостатки

• Высокая цена — от 13 000 рублей;
• Работает шумно.

Мощность Dospel WK 315 настраивается с помощью регулятора оборотов RP 300 и RN 300. Однако их нужно докупать отдельно от вентилятора.

Zilon ZFO 200

Самый малошумный центробежный вентилятор для воздуховодов диаметром 20 см из представленных в рейтинге моделей. Корпус из композитного полимера имеет малую отражающую способность. К тому же материал не разрушается при использовании в агрессивной среде. Это делает прибор тише и долговечнее пластиковых вариантов. Встроенные термоконтакты с автоматическим перезапуском защищают двигатель от перегрева. Скорость вентиляторов регулируется плавно, без скачков мощности. ZFO 200 ставится прямо в воздуховоды круглого сечения. Монтировать прибор можно в любом положении, это не влияет на качество работы.

Достоинства

• Электродвигатель с балансировкой в 2-х плоскостях;
• Класс электроизоляции II;
• Не подвержен коррозии;
• Диапазон рабочих температур от -30 до +60 градусов.

Недостатки

Не везде продается.

Ванвент ВКВ-315Е

Модель входит в лучшие канальные вентиляторы для круглых воздуховодов с встроенным управлением. С помощью ЕС-контроллера можно дистанционно управлять прибором на основании сигналов таймера, датчиков температуры, влажности или других внешних устройств. Даже при длительной работе без перерыва прибор практически не нагревается, не нуждается в дополнительном охлаждении.

Контроль работы устройства полностью автоматизирован. В конструкции есть защита от перегрева, блокировки ротора, перекоса фаз или других сбоев. Эти опции увеличивают срок службы Ванвент ВКВ-315Е. Двигатель находится внутри рабочего колеса, благодаря чему невозможно повредить его снаружи. Такая конструкция обеспечивает низкий уровень шума – не выше 67 дБ. Корпус сделан из высококачественной оцинкованной стали, которая не боится влаги и не подвержена коррозии.

Достоинства

• Экономит электроэнергию;
• Не требует частого обслуживания;
• Компактный размер;
• Надежный двигатель.

Недостатки

Дорого.

Модель рекомендована для помещений, где нужна мощная принудительная вентиляция – в супермаркетах, отелях, аэропортах, кинотеатрах, на вокзалах.

Осевой или аксиальный

С виду вентилятор такого типа — это металлический кожух в виде цилиндра, где располагается колесо с лопастями разной конфигурации, установленное на один вал с приводом. Корпус имеет специальные перфорации для надежного закрепления на месте использования. Поток воздуха поступает параллельно оси вращения. На входе располагается коллектор — он улучшает аэродинамику изделия в процессе работы. Как работает изделие, можно объяснить довольно просто.

1. Закрепленный на специальной раме электрический двигатель раскручивает рабочее колесо вентилятора, насаженное на один вал с ним.
2. Обороты крыльчатки идентичны установленным изготовителем параметрам привода.
3. Лопасти закреплены на ступице таким образом, чтобы захватывать слои воздуха и направлять их вдоль оси. Размах лопастей не имеет четких градаций: в быту используют длиной в несколько сантиметров, а в промышленности — до нескольких метров.

КПД осевых агрегатов значительно выше других изделий, напор воздушной массы  и ее количество можно регулировать за счет изменения угла атаки лопастей. Этот вид вентиляторов используется для перемещения очень больших воздушных масс при низком встречном сопротивлении.

Ниже приведен чертеж осевого вентилятора, где 1 – корпус; 2 – рабочее колесо; 3 – лопатки; 4 – электродвигатель.

Достоинства:

• сравнительно небольшое энергопотребление;
• механизм работает исправно без вмешательства человека;
• для установки не требуется много места.

Недостатки:

• изделие исправно работает только с воздухом без примесей;
• высокая вибрация и соответственно шум.
