Турник: домашний, уличный, для накачки и гимнастики – варианты, схемы, изготовление

Пошаговая инструкция по изготовлению снаряда на даче своими руками

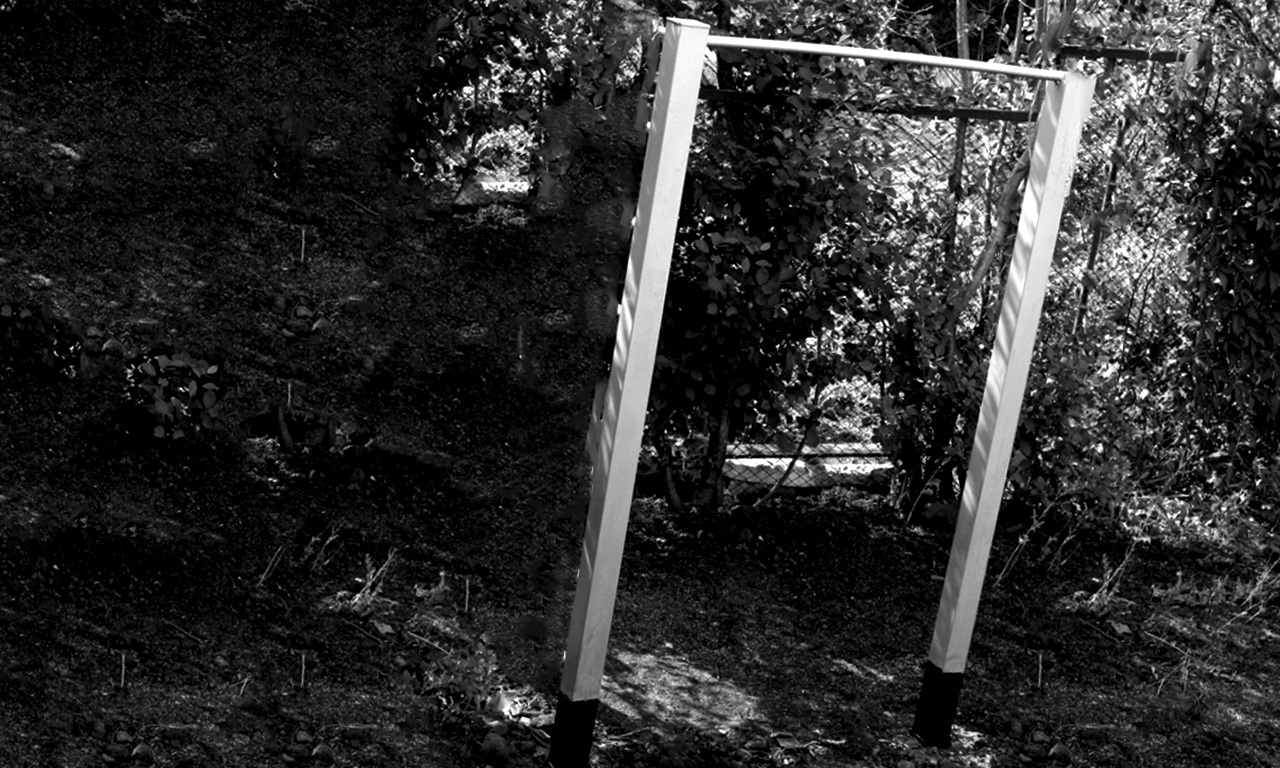

Весь процесс изготовления уличного турника проходит в несколько этапов:

Для начала необходимо выкопать две ямы глубиной около 60–80 см под опорные столбы. Они должны быть достаточно глубокими, чтобы обеспечить наибольшую устойчивость и надёжность всей конструкции. Расстояние между опорами соответствует ширине перекладины.
Затем нужно вставить в вырытые ямы опорные столбы, засыпать песком на 10–15 см, после чего его следует утрамбовать, а ямы залить до верха раствором. Для лучшей устойчивости в бетон добавляют определённое количество крупного гравия. Также во время бетонирования столбы должны стоять строго вертикально, и это можно проверить обычным строительным уровнем.

Прежде чем заливать основание бетоном, надо обработать опоры антикоррозионным раствором или гидроизолирующей пропиткой.

Через несколько дней, когда цемент хорошо схватится и застынет, можно начинать устанавливать перекладину к стойкам. Для этого нужно приварить металлическую трубу к опорам или прикрутить с помощью специальных болтов. Во втором случае опоры рекомендуется сплюснуть по бокам, ударив по ним молотком.
Для верхнего или бокового крепления стальной перекладины к деревянным столбам используются только болты (или другие метизы). Самым прочным считается верхний вариант крепления, для которого берутся длинные болты. Они будут насквозь пронизывать перекладину и вкручиваться в деревянный столб. Для дополнительной прочности перекладину надо зафиксировать широкими железными хомутами и скобами.

Нюансы изготовления детской конструкции во дворе

Детский турник соответственно меньше, чем взрослый. Перекладина должна быть метровой, а высота опорных столбов — 1,5–1,6 м. Также детский турник рекомендуется снабдить специальной лестницей, чтобы ребёнку было удобно доставать до перекладины, а не подпрыгивать или дотягиваться на носочках.

Его можно оснастить дополнительными ручками для различных хватов во время занятий и небольшой круглой подставкой для ног. Это необходимо для детей маленького роста, если в конструкции турника не предусмотрена специальная лестница.

В детском турнике может быть гораздо больше различных снарядов

Виды турников

В зависимости от конструкции и способа крепления, выделяют следующие разновидности турников:

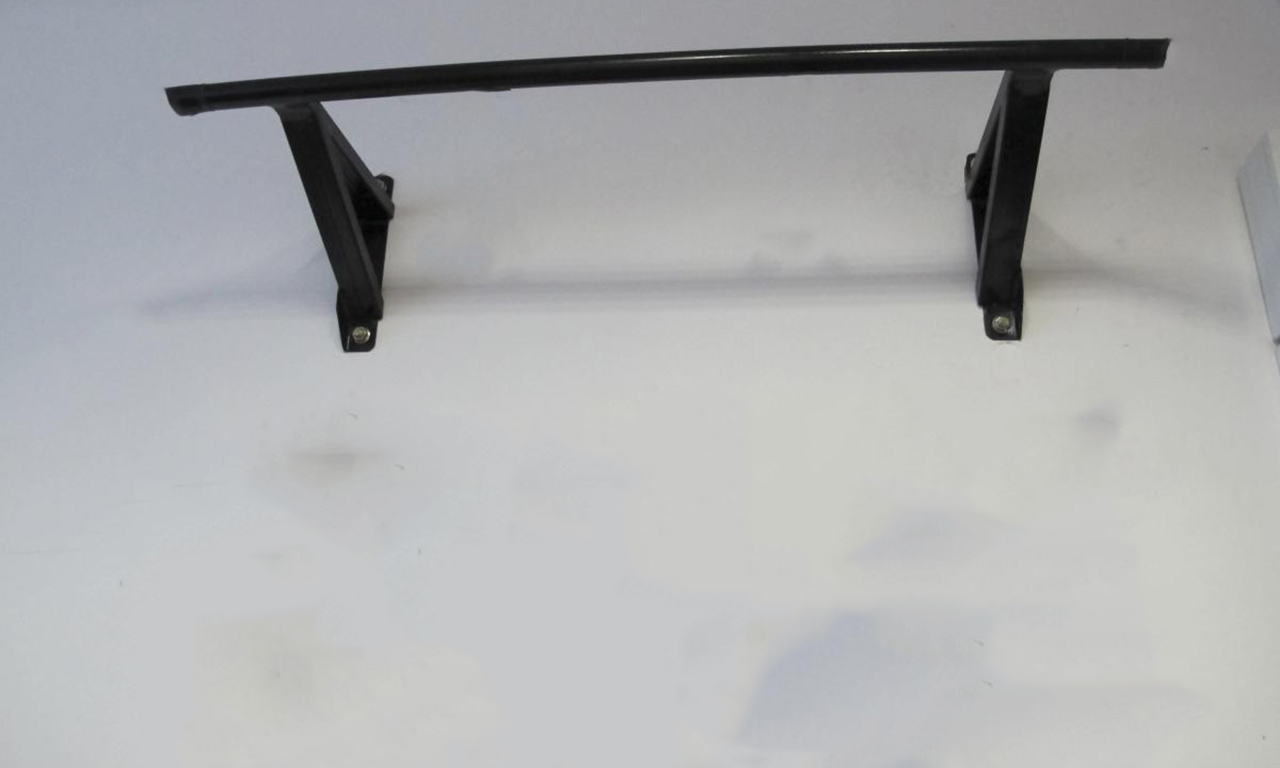

Настенный турник

Конструкция турника предполагает вертикальное крепление к стене анкерными болтами (в двух, иногда в четырех местах). Надежный вариант для домашнего турника. Крепление к стене придает конструкции устойчивости.

Настенный турник можно монтировать только на надежную стену из бетона или кирпича. На тонкие деревянные или гипсокартонные перегородки такой турник устанавливать нельзя.

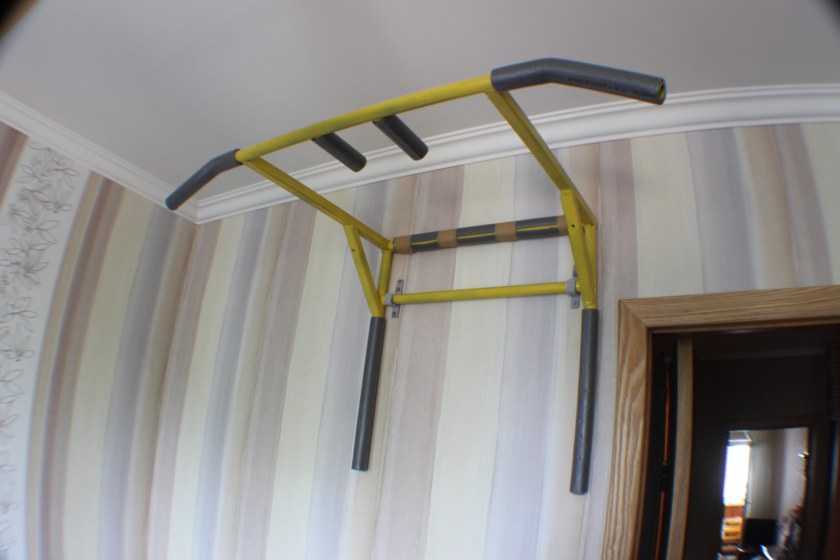

Угловой настенный турник

Вариант настенного исполнения, при котором крепление турника осуществляется в углу, между двумя перпендикулярно расположенными стенами. Угловое расположение позволяет создать дополнительное пространство для тренирующегося, задействовав угол.

Наддверный турник

Турник монтируется над дверным проемом. Таким образом, во время выполнения различных упражнений, корпус и ноги тренирующегося могут уходить в дверной проем.

Турник в дверном проеме

Самый популярный вариант домашних турников. Для тренировок задействуется дверной проем, благодаря чему тренирующийся имеет достаточное пространство и спереди, и сзади. Однако такие турники часто бывают ненадежны. Хотя турник в дверном проеме способен выдерживать 130 – 150 кг, на них не рекомендуется выполнять сложные упражнения, в частности упражнения в положении вниз головой. Из-за того, что оба конца турника углубляются в дверную коробку, порой бывает сложно оценить реальную надежность турника. Со временем дерево может деформироваться, а надежность конструкции снизится. Крепление непосредственно к бетонной или кирпичной стене является более надежным, чем в дверную коробку.

Выделяют два вида турников в дверном проеме:

Распорный турник

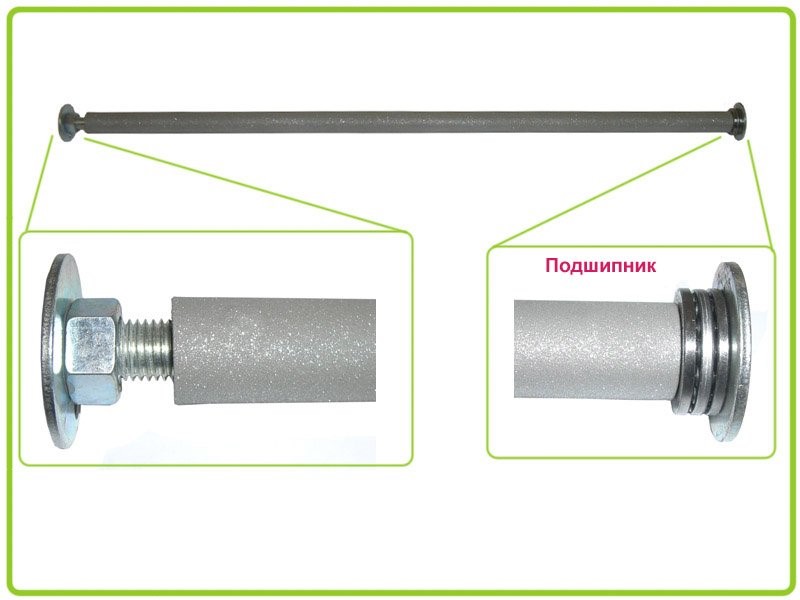

Крепится за счет внутренней распорной пружины. Такие турники обычно делают съемными. Обычно он выдерживает вес взрослого человека, однако из-за неправильного монтажа, раскачки при выполнении упражнений, или чрезмерной нагрузке может оборваться.

Раздвижной турник

Фиксируется посредством выдвижных телескопических труб. Крепится анкерными болтами, поэтому считается более надежным, чем распорный.

Турник в проеме между двумя стенами

Аналог турника в дверном проеме, но турник крепится не в дверную коробку, а непосредственно к стенам.Далеко не во всех помещениях есть возможность для такой установки, но если такая возможность имеется, то это отличное место для турника.

Потолочный турник

Турники, крепящиеся к потолку во многом похожи на турники с настенным расположением.

Потолочные турники бывают самой различной конструкции, от самых простых, до более сложных, подразумевающих возможность подтягивания разным хватом.

Турник, комбинированный с брусьями

Эффективный комплексный снаряд, позволяющий существенно расширить возможности для тренировок, добавив к подтягиваниям еще и отжимания на брусьях.

Если есть такая возможность постарайтесь сделать для себя именно турник, комбинированный с брусьями, т.к. брусья задействуют дополнительные группы мышц, и в комбинации с турником дадут более существенный результат.

Особенности внешней отделки

После того как турник полностью установлен, его можно раскрасить. Это покрытие будет выполнять декоративную функцию и защищать металл от коррозии, а дерево — от грибка и вредных насекомых.

Есть и другие варианты внешней отделки, которые предотвратят скольжение рук на перекладине

1. Можно приобрести в аптеке обычный резиновый жгут и обмотать им трубу в тех местах, где происходит захват руками.
2. Рекомендуется покрыть перекладину специальной нескользящей краской.
3. Если есть возможность, то можно купить в специальном магазине спортивных товаров мягкие неопреновые нескользящие накладки. Они цилиндрической формы различных диаметров, для того чтобы они легко надевались на перекладины разных размеров.

Турник — это необходимая вещь в каждом частном доме, на даче. Даже если вы не будете регулярно заниматься спортом, то периодические «зависания» на нём помогут расслабить и выровнять позвоночник и суставы

А это очень важно после трудной работы на приусадебном участке, когда все время спина находится в согнутом состоянии. При наличии детского турника ваши ребятишки будут приобщаться к спорту, укреплять своё здоровье и избавляться от сколиоза

Ошибки

Путем проб и ошибок достигается нужный результат. И если учесть ошибки других людей, можно избежать их в будущем.

Не допускается:

1. Использовать некачественные материалы (трубы, перекладины, болты, гайки).
2. Пренебрежение правилами безопасности (все болты, гайки, дюбеля должны быть надежно зафиксированы и прикручены, их разбалтывание грозит увечьями для пользователя).
3. Некачественная сварка швов (может начаться процесс коррозии, что грозит разрушением металла).
4. Использование непрочных стен в качестве основы (устанавливать турники необходимо на капитальные стены).
5. Неправильные расчеты по весу и росту. Необходимо помнить о том, что вес занимающегося увеличивается в несколько раз при занятиях спортом. Что касается роста, то слишком низкий или высокий турник может некачественно сказаться на тренировках.

Источники

• https://maja-dacha.ru/kak-sdelat-turnik-na-ulitse-svoimi-rukami/
• https://grounde.ru/kak-sdelat-turnik-na-ulice-svoimi-rukami.html
• https://sazhaemvsadu.ru/kak-sdelat-turnik-na-ulitse-svoimi-rukami/
• https://FB.ru/article/343825/sportivnyiy-turnik-razmeryi-cherteji-vidyi-izgotovlenie-i-ustanovka
• https://stroy-podskazka.ru/turniki/svoimi-rukami/
• https://nedvigdom.ru/sdelat-turnik-svoimi-rukami/
• https://Proekt-sam.ru/landshaftniy-dizain/ulichniy-turnik-dlya-dachi.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://legkovmeste.ru/stroitelstvo-i-remont/kak-sdelat-turnik-na-ulitse-svoimi-rukami.html
• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html

Пошаговая инструкция по изготовлению гимнастических брусьев дома

1. Сверлим в стене дыры для шурупов. Для определения места прикладываем первый уголок к стене так, чтобы одна сторона была на полу, вторая на прилегала к стене. Второй уголок прикладываем на высоте 170 см от пола, точно над первым уголком. Отмечаем на стене места под шурупы.

2. Две полутораметровые металлические трубы привариваем к первому уголку, они должны крепиться к его краям. Расстояние между двумя трубами делаем в “под себя” – 40-60 см. Так же свариваем остальными две трубы и второй уголок.

3. Привариваем две длинные трубы к получившимся конструкциям на расстоянии 120 см от уголков. Уголки должны крепиться на стену одной гранью, на другой будут лежать трубы длиной 150 см

4. Закрепляем уголки с приваренной к ним конструкцией на стене шурупами.

На видео можете наблюдать компактные домашние мини-брусья и турник

Спортивные брусья готовы. Занимайтесь с портом и будьте здоровы!

Занятия спортом сейчас в моде, но посещать тренажёрный зал может не каждый. Бюджетной альтернативой спортивных клубов являются уличные площадки, оснащённые различными снарядами. Преимущество ещё и в том, что можно соорудить турник на улице своими руками. Сделать это легко и просто, особенно если следовать подробной инструкции.

Как сделать турник для квартиры?

Итак, как сделать турник дома своими руками? Не сложно сделать такую конструкцию своими руками. С этим сможет справиться любой человек, даже не имеющий большого опыта в строительстве и переделках.

Обратите внимание!

• Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

• Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления

• Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Для работы понадобиться профильная труба. Ее длина должна составлять около двух – двух с половиной метров, полутора метров круглой. Из предыдущего анализа разных вариантов, остановимся на круглой.

Вкаркасе используем трубу с размерами 20 на 30 на 3 миллиметра. Для самой перекладины и ручек к ней возьмем остаток от карниза для штор советского образца.

Разновидности снарядов

Существует два основных типа снарядов – домашние и уличные турники.Домашние Домашние турники делятся на подвижные (с элементами механизмов и пружин) и неподвижные снаряды. Уличные турники могут быть разнообразных форм и размеров, в зависимости от вашего роста и предпочтений. Во дворе также можно установить брусья для занятий на развитие плеч и спины.

С креплением на стену

Прежде чем установить турник для дома своими руками, вам необходимо убедиться, что вы найдете опорные балки, которые будут поддерживать всю установку. Если у вас нет прочной балки, добавьте её в список покупок, указанный ниже.

Расположите опорную балку или настенные держатели в стене и пометьте центр балки или шпильки карандашом. Если вы устанавливаете турник на стене, измерьте и отметьте правильную высоту, на которой вы будете отжиматься. Проденьте основную трубу в 90-градусные локти. Затем проденьте фланцы в противоположные (открытые) концы труб с плоской стороной от точки подключения. Закрепите планку и используйте трубный ключ, чтобы затянуть все соединения между трубопроводом, локтями и фланцами. Отметьте место, где отверстия во фланцах будут соответствовать 5 x 10 или 5 x 15 сантиметровым доскам. Предварительно просверлите отверстия для винтов.

Поместите трубу в отверстия и выровняйте фланец над просверленными отверстиями. Завинтите винты. При необходимости затяните гаечным ключом. Установите планку к стене вдоль центральной опорной балки или в центре шпильки, используя оставшиеся винты лаг. Затяните с помощью торцевого ключа. Испытайте смонтированную подтягивающую планку, компенсируя вес тела, сидя в кресле, пока вы поднимаетесь на турнике. Спортивный снаряд готов!

Уличные модели

Для установки уличного турника на даче своими руками отметьте на земле точки на расстоянии 1,5 метра друг от друга. На этих местах будут вкопаны основания снаряда. Выкопайте квадратные отверстия 25 см x 25 см, чтобы метки, сделанные вами в земле, были посередине отверстий. Эти отверстия должны быть около 1 метра глубиной. Используйте около 7 сантиметров гравия в отверстиях, чтобы помочь дренажу воды и предотвратить разрушение деревянных опор. Вы должны уравнять гравий, чтобы сделать высоту свай одинаковой. Нарисуйте столбы с помощью мела или палки. Поместите опоры в отверстия и найдите помощников, которые смогут их удержать. Убедитесь, что сваи симметричны друг другу:

• одинаковая высота;
• плоские параллельные края на обоих столбах;
• сваи прямые (используйте уровень).

Затем налейте один мешок сухого цемента в каждое отверстие вокруг столбов и перепроверьте уровнем. Добавьте правильное количество воды в цемент. Высушите смесь стержнем, чтобы смешать воду с порошком. Удостоверьтесь, что вы держите столбы ровно, в то время как смесь сохнет (обычно около 3-5 минут сушки). Смешайте бетон, следуя инструкции на упаковке, заполните отверстие и выровняйте его. Время окончательного затвердевания смеси – 1-2 дня.

Закрепите железную трубу между сваями. Измерьте точное расстояние в миллиметрах между вершинами столбов (где вы хотите установить турник). Измеряйте полученную трубу у местного торговца / продавца / изготовителя. Очистите и нанесите краску оксидом. Удерживайте планку ровно и отметьте отверстия для точек сверления. Снимите планку и просверлите отверстия, равные длине резьбы на болтах. Используйте сверло 9 мм, даже если болт диаметром в 10 мм. Закрутите болты и гайки с помощью ключа для фиксации штанги на месте. Вы закончили установку уличного турника!

Турник 3 в 1

Турник 3 в 1 – наиболее сложный в изготовлении снаряд, однако, его конструкция позволяет совмещать три разнообразных типа упражнений. Установив его, вы можете совместить занятия на брусьях, пресс и обычные подтягивания. Для сборки большого настенного турника необходимо составить предварительный чертёж, который будет соответствовать вашим физиологическим особенностям. Сделайте брусья для подтягиваний, турник и снаряд для пресса, совместив их в одном тренажере!

Подробная инструкция изготовления турника на улице

Когда всё что необходимо приготовлено и куплено, можно начинать строительный процесс турника.

Установка стоек установленных вертикально

Для стоек установленных вертикально необходимо вырыть ямки.

С помощью ручного бура делаем углубления соответствующих размеров

Отверстия для стоек установленных вертикально можно вырыть с помощью обыкновенной лопаты или ручного бура. Глубина ямок составляет 60–70 см для металлического турника, 100–120 см — для опор из дерева. Выкапываются они на расстоянии ширины турника (1–1,5 м).

На днище каждой ямки необходимо насыпать слой песка в 10–15 см и трамбовать его.

Монтаж горизонтальной перекладины

Горизонтальную перекладину необходимо прикрепить к вертикальным опорам.

Сварка перекладины и стоек из металла — самое качественное крепление

Данный шаг необходимо сделать до бетонирования ям стоек, из-за того что на верхней части опорных железных столбов работать сваркой некомфортно, да и небезопасно.

Проводить сварку необходимо тщательно, без пропусков, так как от этого может зависеть прочность крепления турника, а это означает, и ваша безопасность.

Установка вертикальных опор

Вертикальные опоры необходимо в ямки и залить применяя бетон. Раствор можно приобрести в магазине или подготовить самим из сухого цемента и воды (по соотношению 1:3).

Заливка бетоном поможет закрепить и поровнять вертикальные опоры

При бетонировке столбов для опоры необходимо проверить вертикальность их расположения, применяя для этого отвес. Чтобы стойки сберегли своё положение и не «поплыли», можно подпереть их древесными кольями.

Завершальные работы

На данном шаге нужно насыпать песочный слой или гравия около столбов для опоры и между ними, выравнивая и укрепляя это место. Это поможет избежать сосредоточения воды после таяния снега либо дождей.

Ровная площадка — прекрасное место для комплекса для занятий спорта с турником

Если вы не применяете инверторный аппарат, то можно в первую очередь залить применяя бетон ямки с помещёнными стойками в вертикальном положении, а потом закрепить перекладину. Крепить горизонтальную трубу следует исключительно после абсолютного застывания смеси бетона.

Болты, самосверлящие шурупы, пластины из металла смогут помочь закрепить перекладину на вертикальных опорах. Для крепежа к древесным стойкам используются металические крепежные элементы (сверху или с боковой стороны).

В конце турник можно раскрасить по требованию.

Польза занятий на турнике

Преимущества турника очевидны. Если он будет стоять во дворе, то можно будет совершенно бесплатно в любое время заниматься на нём. Некоторые люди даже зимой не прекращают тренировок, с большим удовольствием делают различные упражнения на свежем воздухе.

Достоинства снаряда очевидны:

Турник поможет держать себя в прекрасной физической форме, иметь подтянутые мышцы и твёрдый пресс.
Во время обычного «зависания» на турнике позвоночник человека вытягивается и расслабляется, что помогает снять усталость и сильное напряжение после тяжёлого рабочего дня.
Дети, которые учатся в школе, очень часто имеют плохую осанку, что приводит к искривлению позвоночника. Упражнения на перекладине помогут исправить это положение и укрепить кости позвоночника, что в будущем положительно повлияет на общее самочувствие ребёнка.
Благодаря разнообразным формам и размерам турника дети смогут не только регулярно выполнять физические упражнения, но и весело проводить время, играя друг с другом, пока взрослые будут работать на огороде или в саду.
Спорт помогает поддерживать хорошую физическую форму и сохранять здоровье. Именно поэтому турник сегодня стал одним из самых популярных видов спортивного оборудования, который легко устанавливается на улице и при этом не занимает много места.

Уличный турник для взрослых и детей может быть с дополнительными элементами

Плюсы и минусы самодельного турника

Турник может быть спаренным, с несколькими перекладинами, иметь несколько уровней. Для большой семьи такой спортивный тренажер будет большим подспорьем, ведь занятия спортом всегда полезны для здоровья

При создании подобных спортивных сооружений важно принимать во внимание рост членов семьи. Турник еще полезен тем, что он является естественной опорой, к которой можно прикрепить:

• боксерскую грушу;
• баскетбольное кольцо;
• присоединить брусья;
• повесить канат для занятий гимнастикой.

Турник имеет неоспоримые достоинства:

• в любое время года можно бесплатно развивать свою физическую форму;
• дает возможность снимать стресс, ликвидировать отрицательные эмоции;
• полезен он для позвоночника, способствует развитию правильной осанки;
• для детей турник тоже необходим, он стимулирует здоровое развитие юного организма.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Плюсы и минусы самодельных конструкций

Преимущество только одно: самому можно сделать конструкцию, которая идеально подойдет для свободного места в квартире.

Из явных минусов:

1. Самодельный турник вряд ли обойдется дешевле покупного. Только на материал придется потратить в районе 1000 рублей — не говоря про расходы на сварку и резку металла (если это делать не самому). Простой настенный турник — будет стоить в районе 1500-2000, если брать новый в магазине. То есть экономным такой способ не назовешь.
2. Расходы по времени. В зависимости от модели — на изготовление и крепление придется потратить не меньше 2-3 часов (не считая расчеты и поход в магазин за материалом).
3. Сложность обработки металла в домашних условиях. Если у вас нет свободного гаража, подвала или мастерской — работать с металлом придется в квартире. Это и шумно, и грязно, и можно запачкать (металлическими опилками, как минимум) интерьер.

Если подытожить: самодельный турник стоит делать, если вы любите что-то мастерить, или хотите получить что-то необычное, чего нет в магазине.

Какие мышцы работают

К их числу относятся:

• спинные (включая стабилизаторы позвоночника);
• плечевые;
• грудной клетки;
• рук;
• прямые с косыми (стабилизирующие корпус);
• межреберные.

Турник в дверном проеме

Самый популярный вариант домашних турников. Для тренировок задействуется дверной проем, благодаря чему тренирующийся имеет достаточное пространство и спереди, и сзади. Однако такие турники часто бывают ненадежны.

Хотя турник в дверном проеме способен выдерживать 130 – 150 кг, на них не рекомендуется выполнять сложные упражнения, в частности упражнения в положении вниз головой. Из-за того, что оба конца турника углубляются в дверную коробку, порой бывает сложно оценить реальную надежность турника.

Со временем дерево может деформироваться, а надежность конструкции снизится. Крепление непосредственно к бетонной или кирпичной стене является более надежным, чем в дверную коробку.

Выделяют два вида турников в дверном проеме:

Раздвижной турник

Раздвижной турник монтируется в дверные проемы и отличается простотой установки и быстротой демонтажа. Однако стоит отметить, что самостоятельно такую конструкцию сделать довольно сложно. Кроме того, если она окажется некачественной, есть все шансы сломать либо ее, либо что-нибудь у себя.

Распорный турник

Крепится за счет внутренней распорной пружины. Такие турники обычно делают съемными. Обычно он выдерживает вес взрослого человека, однако из-за неправильного монтажа, раскачки при выполнении упражнений, или чрезмерной нагрузке может оборваться.

Сверлим отверстия очень аккуратно!

Шаг 5: Теперь самое время просверлить “ЧЕРНОВЫЕ ОТВЕРСТИЯ”. Сверлятся они на порядок меньшим диаметром сверла, чем диаметр дюбеля/анкера (к примеру, для дюбеля диаметром 12 мм, черновое отверстие можно просверлить сверлом диаметром 6-8 мм).

Совет: Для сверления стен из бетона, цемента, кирпича желательно иметь перфоратор, либо дрель с ударной функцией. Сверла для таких целей необходимо брать с победитовой напайкой.

Старайтесь держать перфоратор максимально перпендикулярно стене, так же следите за тем, чтобы не сделать отверстия слишком глубокими. Если все прошло хорошо – переходите к этапу сверления ЧИСТОВЫХ ОТВЕРСТИЙ (нужного диаметра).

Если в процессе сверления сверло ушло далеко в сторону, “провалилось” в стену, либо уперлось в нечто несверлимое (наподобие арматуры), в этом случае смотрите по обстоятельствам и количеству уже просверленных отверстий – возможно, Вам придется “сместиться” немного в сторону.

К сверлению чистовых отверстий нужно подойти очень ответственно. Помните, что дюбеля, как и анкера должны входить в готовое отверстие очень плотно – в идеале их забивают туда легкими ударами молотка. Поэтому постарайтесь не раздолбать отверстие бОльшего диаметра, чем диаметр дюбеля/анкера.

Обязательно обратите внимание на глубину отверстий – они должны быть достаточно глубокими, и в то же время крепеж не должен “проваливаться”. Подсказка: Чтобы легче было контролировать глубину отверстия – от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером. Подсказка: Чтобы легче было контролировать глубину отверстия – от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером

Подсказка: Чтобы легче было контролировать глубину отверстия – от конца сверла отмерьте необходимое расстояние и сделайте отметку маркером.

Шаг 6: После того как чистовые отверстия готовы – включаем пылесос и аккуратно вытягиваем из них оставшуюся пыль.

Что такое турник

Предназначен данный спортивный снаряд для увеличения силовых показателей. Работа со своим весом – эффективная и популярная методика тренировок. Домашний турник дает возможность самостоятельно заниматься, выполнять разные комплексы упражнений.

Польза

Занятия на турниках предназначены для развития силовой выносливости, придания подтянутого и спортивного вида, оказывают благоприятное воздействие на осанку, особенно у подростков. Даже просто вися на перекладине на протяжении нескольких минут полезно скажутся на позвоночнике и спинных мышцах. Подтягивания почти молниеносно улучшат состояние людей, которым приходится много сидеть, придавая легкость и бодрость, ведь стабилизируется кровоток, позвоночник выравнивается и вытягивается, что убирает напряжение.

Турники и брусья также подойдут тем, у кого есть сколиоз, после травм спины, когда нельзя поднимать штанги и давать другие значительные нагрузки.

Какие мышцы работают

К их числу относятся:

• спинные (включая стабилизаторы позвоночника);
• плечевые;
• грудной клетки;
• рук;
• прямые с косыми (стабилизирующие корпус);
• межреберные.

Сразу за дело

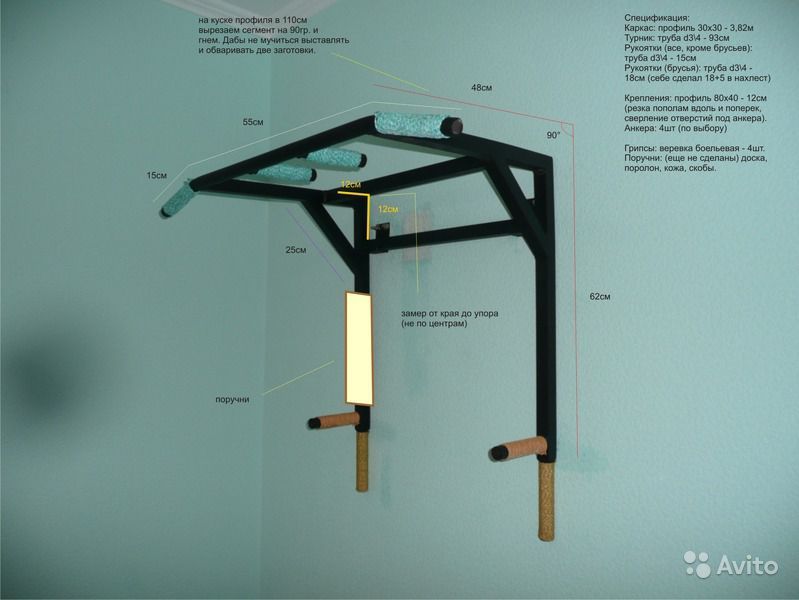

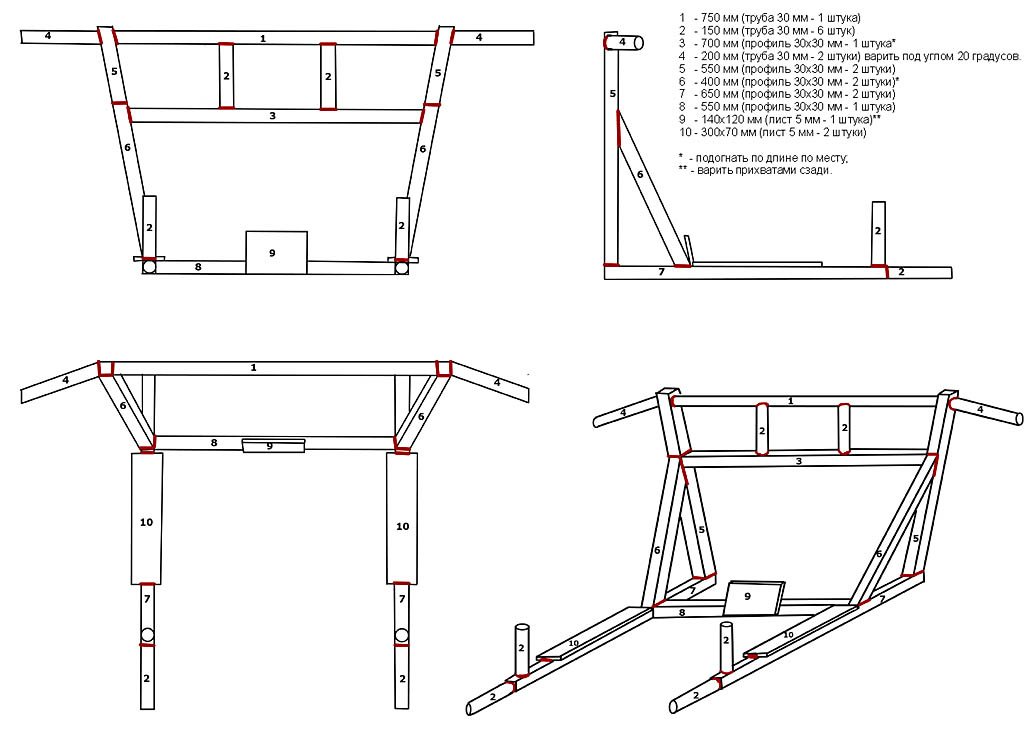

Чертежи самодельного турника с возможностью выполнения базовых упражнений для пресса, хорошо известного в рунете, приведены на рис. Секрет его популярности – в доступности материалов, продуманной конструкции и размерах (о них еще см. далее), соответствующих среднестатистической антропометрии любителей домашней физкультуры в РФ. Подвешивается этот снаряд к стене на кронштейнах-крючьях наподобие тех, что на след. рис., но под квадратную трубу. Для сохранности отделки стены контактирующие с ней поверхности желательно оклеить резиной толщиной 3-5 мм. Красным отмечены сварочные швы.

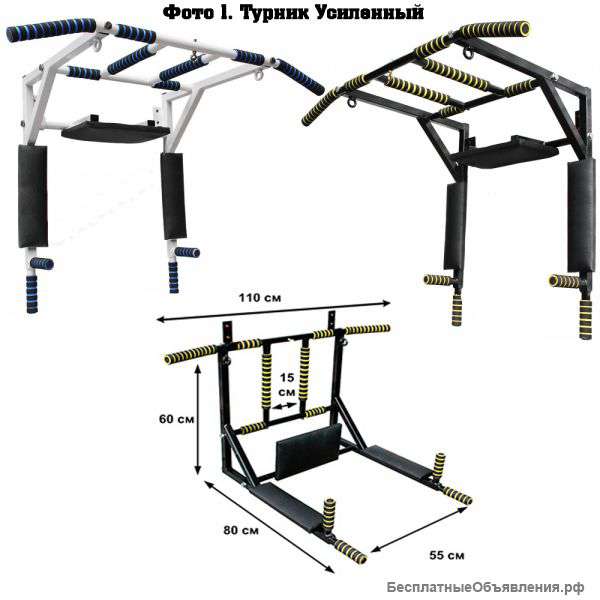

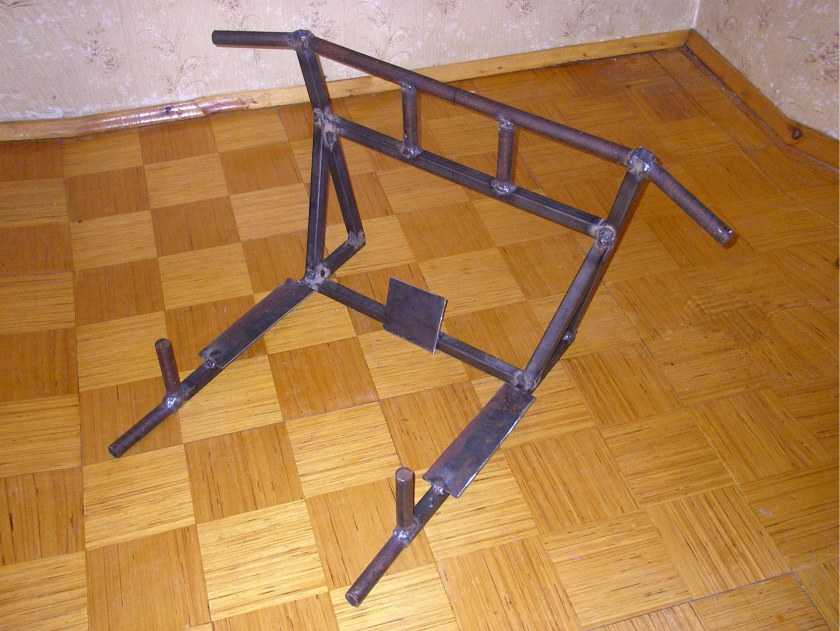

Самодельный турник брусья-пресс

Турник на след. рис. вполне мог бы быть прототипом предыдущего, но изготовлен из круглой бесшовной трубы из хромоникелевой стали, что-то вроде 79НХС. Пищевая нержавейка не годится, она непрочна! Спецматериал позволил уменьшить подкосы и сечения деталей, что сделало данный турник эстетичнее и легче (14 кг против 18). Но для его изготовления требуется солидный опыт сварщика

Обратите внимание, что радиус изгиба кронштейнов по внутри на 0,2 мм меньше диаметра трубы: это при аккуратном пользовании гарантирует от люфта на 3-5 лет

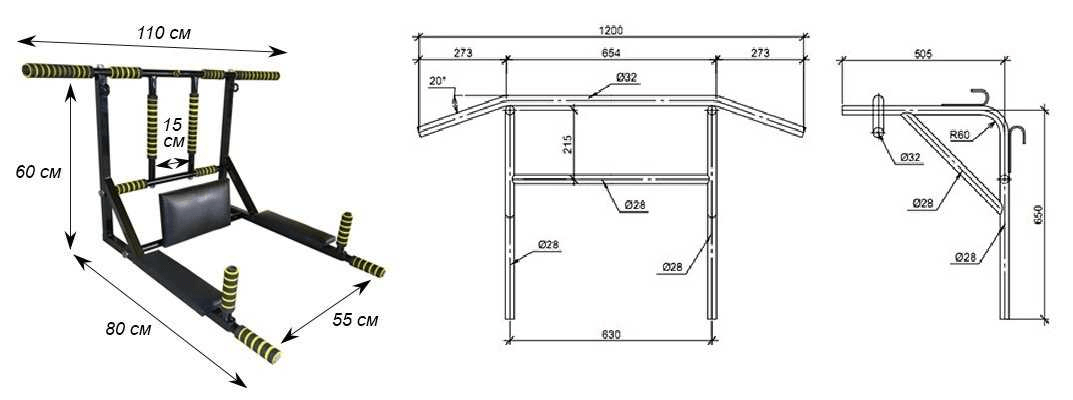

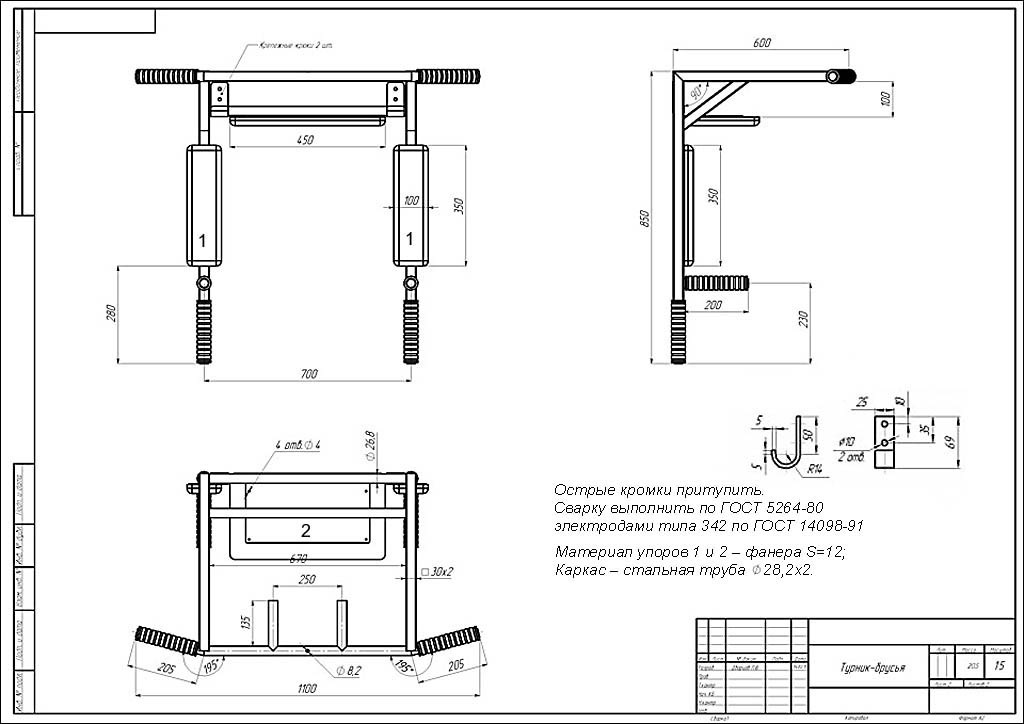

Чертежи турника брусья-пресс из круглой трубы

Примечание: о рукоятках в том и другом случае см. далее.

А что это вообще?

И тот, и другой снаряды представляют собой настенный турник типа перекладина-брусья-пресс: на таком можно выполнять некоторые упражнения без маха ногами. Однако и базовый их набор довольно обширен (см. в конце), позволяет сохранять форму в домашних условиях: в положении брусьев, как слева на рис., можно отжиматься на весу и держать угол, с «ножницами» или без, а в положении турника, как в центре, выполнять разнообразные подтягивания на 3 хвата: широкий, средний и узкий.

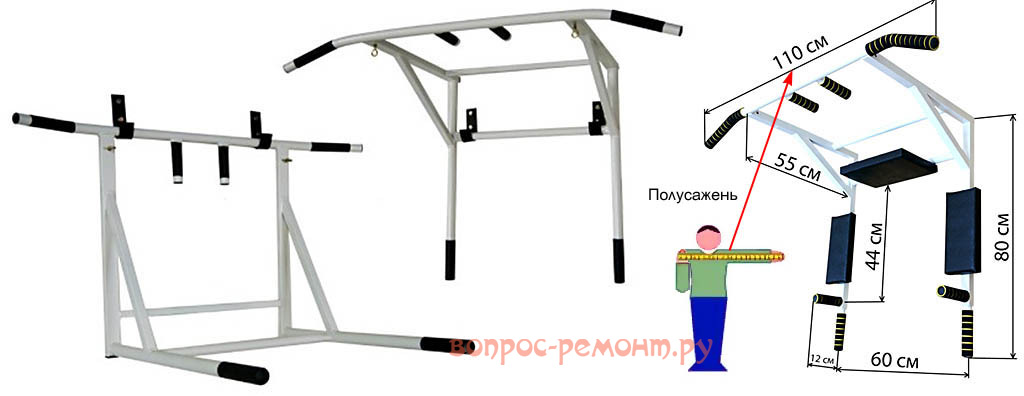

Устройство и размеры турника брусья-пресс

Базовым размером турника брусья-пресс для выбора при покупке или пересчете размеров прототипа под себя является расстояние между концами рукояток под широкий хват (110 см справа на рис.): чтобы польза от занятий была максимальной, оно должно быть равно величине маховой сажени занимающегося, см. фигурку на рис. Если атлетов в семье несколько – величине маховой сажени самого крупного. Остальные размеры меняются пропорционально, кроме высоты рукоятей под захват на брусьях; размер 12 см. на рис. При чтении дальнейшего также учтите, что под себя все размеры можно корректировать пропорционально базовым.

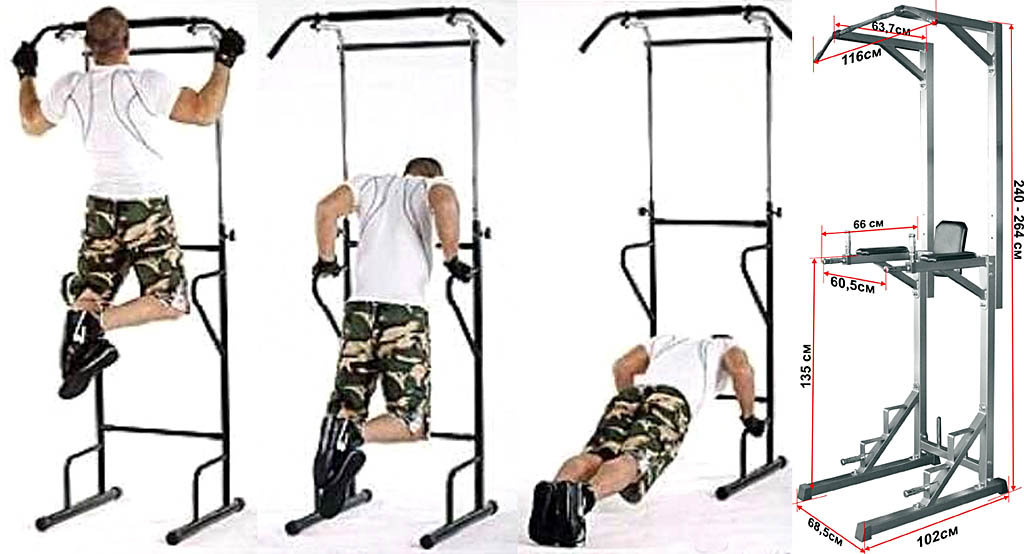

Больше возможностей предоставляет напольный турник 3 в 1, см. след. рис: упоры для жима лежа позволяют добавить целый комплекс упражнений. Однако простые напольные турники 3 в 1 (три поз слева направо на рис.) не рассчитаны на использование в жилых помещениях, т.к. для должной их устойчивости требуется надежное крепление к полу и несущая способность перекрытия от 400 кгс/кв. м, в то время его норма для жилых помещений – 250 кгс/кв. м.

Напольный турник 3 в 1

Тем не менее, поставить напольный турник в квартире возможно, если сделать его разъемным, как справа на рис: верхняя часть с перекладиной крепится к стене, как описано далее, а нижняя – брусья и упоры под «лежку» – к верхней болтами или накидными крюками. Тогда настил пола может быть любым, нагрузка на него не превзойдет «жилых» 250 кгс/кв. м, и нижнюю часть снаряда можно будет убирать для уборки или производства работ в комнате.

Примечание: при остром недостатке места помочь держать себя в форме сможет простейший турник в дверном проеме или коридоре. Мы о таких подробнее поговорим далее.

Сборка и установка турника дома

Настенный вариант

Соорудить его самому задача не из простых, но вполне разрешима.

Для начала рассмотрим чертеж, по которому будет производиться сборка.

Чертеж (нажмите для увеличения)

Рассмотрев чертеж, видно, что нам нужно обзавестись:

1. Трубой.
2. 6 трубами.
3. Профилем.
4. 2 трубами.
5. 2 профилями.
6. 2 профилями.
7. 2 профилями.
8. Одним профилем.
9. Листом (диаметр 5 мм).
10. 2 листами (диаметр 5 мм).

Все трубы рекомендуется брать с диаметром 30 мм, а профиля – 30 на 30 мм. Длина деталей выбирается, исходя из личных предпочтений. Красным обозначены места для сварки. После того, как все будет приварено, нанесите на детали будущего турника быстросохнущую краску.

Для изготовления подушек под локти и спину следует приобрести поролон, дермантин, клей. После чего необходимо подогнать доски под требуемый размер и сделать отверстия с помощью дрели.

Настенный вариант не получится прикрепить к стене намертво, а вот крюки с подкладками из резины – идеальный вариант. В одном положении получается турник, в другом – брусья и пресс, то есть 3 в 1.

Читайте здесь, как сделать шезлонг для дачи своими руками.

Из этой статьи вы узнаете о домике на дереве своими руками.

Просверлив черновые 6-8 мм отверстия, пылесосом вытяните с них оставшийся мусор и приступайте к закреплению. Возьмите дюбеля и намажьте их клеем ПВА, потом забейте их в стену молотком до самого конца, ждите сутки. Через сутки повесьте крюки и до упора закрутите их болтами.

Будьте осторожны: крепление – один из важных моментов: сделав что-то неправильно, в будущем из-за падения можно получить серьезные травмы.

Турник в дверном проеме

• металлической трубой;
• электродрелью со сверлами;
• тисками;
• болгаркой;
• крепежными элементами.

 Тренажер следует закреплять к стенкам, но ни в коем случае не к дверной коробке. Определившись с местом, где будет крепиться спортивное оборудование, изготовьте перекладину.

Изготовление подразумевает по четыре 20-25 мм надреза с каждой стороны трубы на одинаковом расстоянии по окружности. После этого по два параллельно расположенных «лепестка» отрезают с двух сторон, а оставшиеся отгибают. Потом просверливают по отверстию на каждый «лепесток» диаметром от 4 до 4.5 мм.

Прикреплять к стене турник рекомендуется так же, как и в предыдущем случае. Чтобы не испортить поверхность, используйте поролоновые или резиновые прокладки.

Таким образом, мы рассмотрели в статье несколько вариантов изготовления турника. Соблюдая приведенные рекомендации, вы без труда соорудите спортивный снаряд дома или на улице.

О том, как сделать турник своими урками, вы узнаете из этого видео:

На заметку

Надежный прототип, инструмент, рабочие навыки и хотя бы уголок в гараже под мастерскую – залог успеха. Но, чтобы сделать хороший турник своими руками, нужно обязательно иметь в виду следующее:

• Сварные швы не разбалтываются, однако при превышении параметрами эксплуатационных нагрузок предельных значений и/или нежелательных внешних воздействиях склонны к внезапному разрушению.
• Механические нагрузки сосредотачиваются в углах конструкций.
• Квадратная труба жестче круглой, диаметром в диагональ квадрата, из того же материала, с той же толщиной стенок, но, если предел прочности материала превзойден, квадратная труба резко сминается, а круглая чаще всего довольно плавно гнется.
• Дерево для деталей, несущих основные знакопеременные нагрузки, непригодно по ряду причин, за единичными исключениями.

Как эти обстоятельства учитываются на практике, мы посмотрим далее на примерах готовых изделий.
