Котлы на твердом топливе для частного дома

Твердотопливные агрегаты – КПД 90% реальность?

Прежде чем воодушевляться идеей создания твердотопливного котла своими руками, следует разобраться, какие же конструкции сегодня вообще в ходу. В целом все существующие разработки можно разделить на 4 группы:

• котлы традиционные,
• пиролизные дровяные (газогенераторные),
• длительного горения,
• котлы пеллетные.

Традиционные конструкции напоминают обычную печь для дома или буржуйку с минимумом необходимого – окно для загрузки топлива, топочная, зольник и дымоход. Зольник часто выполняет и роль заслонки, с помощью которой регулируют тягу. Никакой тебе автоматики, электроники, градусников и прочих деталей, а значит, гораздо меньше шансов, что что-то выйдет из строя. Главный конструкционный элемент твердотопливного котла – это теплообменник, через который теплоноситель получает «заряд» тепловой энергии. Теплообменник может быть трубчатым или представлять собой емкость для воды из сплошных листов стали.

Впрочем, сегодня традиционными можно назвать и котлы, которые отличаются более сложной системой дроссельных заслонок и перегородок внутри агрегатов – с их помощью можно более тонко регулировать воздушную тягу, а также увеличивать путь горячего воздуха к трубе. Благодаря перегородкам возрастает КПД котла – устройство отдает больше тепловой энергии теплоносителю, в трубу попадает меньше горячего воздуха.

Такие котлы – практически всеядны. Уголь, дрова, пеллеты, да хоть мусор – лишь бы сухое, лишь бы горело. Конечно, совсем простые конструкции не отличаются экономностью – их КПД едва достигает 50%, а зачастую составляет всего-навсего 15–20 процентов. Такие низкие показатели обусловлены тем, что сгорание топлива происходит за очень короткий период времени, выделяется слишком много тепловой энергии, которая попросту вылетает в трубу, или перегревает теплоноситель. Те же дрова сгорают за считанные минуты и для поддержания тепла внутри дома придется как минимум раз в час выполнять полную загрузку топочной дровами. Уголь горит 2–4 часа, опять же, выделяя слишком много энергии. Более современные котлы с дроссельными заслонками и перегородками лишены этого недостатка, они способны выдавать и все 80 % КПД, и гореть на полной загрузке до 8–12 часов, в зависимости от материала, регулируя температуру сгорания.

Основные разновидности самодельных котлов

Если вы собираетесь сделать котел долгого горения своими руками, то вам обязательно пригодится информация из нашего обзора. В последующих разделах мы расскажем, как самому сделать отопительный агрегат той или иной конструкции, дадим несколько наиболее легких схем, опубликуем информацию о наиболее распространенных котлах длительного горения

Давайте пока уделим внимание последнему вопросу

Пришла пора рассмотреть самые актуальные варианты котлов длительного горения, которые мы сможем собрать своими руками в домашних условиях. Все они будут питаться дровами. Что касается угля, то достать его сложнее, а еще он приводит к возникновению больших температурных нагрузок на отопительные агрегаты. В следующих разделах мы дадим чертежи твердотопливных котлов длительного горения и дадим объяснительную информацию.

Шахтный котел длительного горения

Мы можем изготовить самый простой шахтный котел своими руками. Он реализован по схеме с нижним горением. Основой агрегата является вместительная загрузочная камера, которую часто называют шахтой. Обладая вертикальной конструкцией, она позволяет вместить большое количество дров. По мере горения они проваливаются вниз, а продукты сгорания отправляются через колосниковую решетку в зольник.

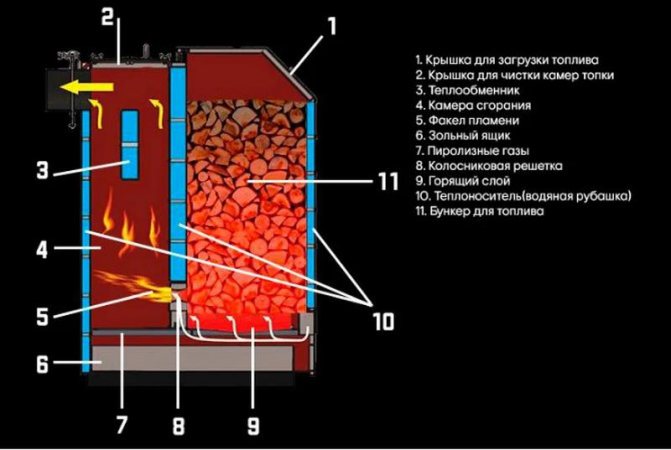

Если мы взглянем на схему шахтной печи (котла), то мы обнаружим, что пламя у нас бушует вовсе не в шахте, а в соседней камере, откуда получаемое тепло поступает в жаротрубный теплообменник. А остатки тепловой энергии направляются в дымоход. Горение здесь длительное и определяется объемом шахты – загрузив сюда большое количество дров, можно смело отправляться спать.

Пиролизный котел

Давайте посмотрим, как устроен пиролизный котел и как сделать этот агрегат своими руками. Проще всего объяснить принцип работы этого агрегата на примере буржуйки. Здесь мы видим объемную камеру сгорания, которая реализует длительное горение. Получившиеся продукты сгорания отправляются в камеру дожигания, в которую подается вторичный воздух. В результате этого образуется большое количество тепла. Нам остается только дооснастить буржуйку жаротрубным теплообменником.

Существуют десятки чертежей котлов длительного горения на дровах, построенных на пиролизном принципе работы. Они отличаются расположением камер сгорания и дожигания, наличием и отсутствием дутьевых вентиляторов и автоматики, а также способами регулировки интенсивности процесса сжигания дровяного топлива. Но в целом их принцип работы одинаков.

Печи-котлы Бубафоня

Бубафоня представляет собой печь, а ее модификация – это водогрейный дровяной котел с подачей воздуха сверху, через прижимной поршень. Мы уже не раз писали о таких печах в наших обзорах, теперь настало время поговорить об агрегатах с отопительным контуром. Для реализации контура мы можем задействовать три схемы:

• Установить теплообменник на дымовую трубу – самый простой вариант;
• Соорудить вокруг корпуса котла сплошную водяную рубашку;
• Обварить корпус агрегата трубами, по которым будет циркулировать теплоноситель.

Какую схему выбрать – решать вам. Кстати, котлы Бубафоня, за счет вместительных камер, помогут реализовать длительное горение продолжительностью до 24 часов и даже больше.

Котлы длительного горения Бубафоня работают на дровах, в них реализована схема верхнего горения.

Котлы-печи Булерьян

Изначально Булерьяны были (и есть) печами конвекционного типа. Они оснащаются мощными конвекторами, позволяющими буквально за 20-25 минут прогреть помещение большого размера. Появившись изначально в Канаде, эти печи добрались и до России, которая тоже может похвастаться суровым климатом (действительно для некоторых регионов). Умельцы превратили печи в котлы, немного поработав над конструкцией конвекторов – теперь по ним циркулирует не воздух, а теплоноситель.
Правда, котлы Булерьяны не могут похвастаться длительным горением, так как отличаются не самыми большими камерами сгорания. Некоторые из них обладают свойством гореть до 10-12 часов, некоторые – чуть дольше. Но рассчитывать на 24 часа все-таки не приходится. Зато они отличаются высокой эффективностью и способностью максимально быстро отдавать тепло в отопительные системы.

Установка пиролизных котлов

При монтаже системы отопления нужно помнить, что пиролизные котлы нельзя ставить в жилых помещениях, кроме потенциальной опасности для здоровья несоблюдение этого требования грозит еще и штрафом от соответствующих служб. Поэтому обустройством котельной следует озадачиться заранее. При самостоятельной установке котла необходимо обязательно соблюдать правила пожарной безопасности:

• соблюдать расстояние до стен котельной (не менее 30 см);
• оборудовать негорючий фундамент (бетонный или асбестовый), не связанный с основным покрытием пола котельной;
• обеспечить хорошую систему вентиляции котельной, т. к. для хорошей работы пиролизника необходим приток свежего воздуха;
• хорошенько заизолировать дымоход (например, обернуть минватой и фольгой) во избежание возгорания крыши котельной;

Схема подключения твердотопливных котлов без использования циркуляционных насосов

Придерживаясь этих простых правил, вы не только избежите неприятностей, но и обеспечите качественную работу вашего пиролизного котла, собранного своими руками.

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Как сделать своими руками

Для работы на разных видах топлива топочную камеру желательно сделать максимально долговечной – из жаропрочной легированной стали или бесшовной толстостенной металлической трубы.

Котел длительного горения можно сделать из жаропрочной легированной стали.

Используют и более доступный материал – старый газовый баллон. Его существенный недостаток – топливник небольшого объема. Поэтому продолжительность работы на 1 загрузке топлива – всего 8–10 часов.

Сверхдлительный рабочий цикл можно получить за счет увеличения объема топки – сделав ее из 2 баллонов. Потребуется обрезать их с торцов и сварить в единое целое.

При этом важно обеспечить герметичность дверок закрытого зольника, окна для загрузки угля. Случайный приток воздуха исключают уплотнением из асбестового шнура

Так, котел на дровах своими руками может быть хорошей альтернативой дорогостоящим агрегатам.

Процесс изготовления

1. Сооружаем контролер поступления воздуха. Для этого к трубе привариваете большой болт. Далее вырезаете болгаркой круг по диаметру трубы, с краю делаете отверстие так, чтобы болт свободно входил и соединяете крышку и с болтом обычной гайкой. Этот круг в дальнейшем позволит контролировать количество поступающего воздуха и, соответственно, интенсивность горения.

2. На этой же трубе болгаркой вырезаете небольшие горизонтальные просветы – через эти отверстия в топку будет поступать воздух.
3. Из металлического листа вырезаете болгаркой круг диаметром на 0,5-1 см меньше диаметра топки. На круге по центру делаете отверстие, куда вставляете трубу с заглушкой. Привариваете ее  200-300 мм от конца.

4. Готовите корпус котла. Если в качестве основы используется газовый баллон, необходимо снять его верхнюю часть с краном, если цилиндрическая труба Ø 25 см, завариваете герметично ее днище.

5. Изготовление дымохода. В верхней части цилиндра, отступив от края 10 см, вырезаете болгаркой круг Ø 100 мм и привариваете толстостенную трубу.

6. Установка воздухоподающей трубы, для чего в дне топки под трубу вырезаете отверстие и вставляете трубу так, чтобы поддувало выходило за корпус котла. Обязательно располагайте ее ниже дымохода, чтобы обеспечить нормальную циркуляцию воздуха в системе.

7. Изготовление теплорассеивающего экрана. Для этого из листа 10 мм вырезаете круг Ø 20-22 см. Чтобы удобно было пользоваться экраном, к нему можно приварить ручку, для чего подойдет арматура.

8. Изготовление конвекционного кожуха. Из металлического листа делаете цилиндр диаметром на 5-7 см больше диаметра топки. Сваркой скрепляете основу печи и конвекционную камеру. Котел уже практически готов.

9. Изготовление верхней крышки для котла. Если использовался газовый баллон, в качестве такой крышки будет выступать ранее отрезанная часть. Если котел делали из листа, из него же вырезаете круг аналогичного диаметра и для удобства эксплуатации привариваете к нему ручки из арматуры.

Принцип работы подобного котла длительного горения вы можете посмотреть здесь:

Видео 1 Принцип работы котла модели “Слобожанка”

Видео 2 Котел длительного горения

При изготовлении котла имейте в виду, что ответственность за безопасную работу котла несет в большей степени именно корпус. Для его изготовления необходимо использовать жаропрочную толстостенную сталь, толщиной не менее 5 мм. Чем толще будет сталь, тем медленнее будет нагреваться корпус и дольше сохранять тепло.

Как сделать своими руками

Принципиальное отличие пиролизного агрегата от традиционного заключается в наличии 2-х камер сгорания, где в первой сгорает топливо, а во второй – вырабатываемый горючий газ. Между этими камерами монтируется колосниковая решетка, через которую циркулирует воздух.

Принцип движения теплоносителя через такой котел продемонстрирован на рисунке

Фото 5 Циркуляция теплоносителя в системе твердотопливного котла

Для изготовления пиролизного котла понадобятся следующие материалы и инструменты:

• лист 4 мм;
• трубы толщиной 2 мм;
• сварочный аппарат и электроды;
• плифовальные круги;
• болгарка;
• дрель;
• полосы, арматура и уголки.

Чертеж

Фото 6 Чертеж-схема пиролизного котла

Как правильно и в какой последовательности собирать пиролизный котле, вы найдете в видео.

Видео 3 Изготовление и испытание твердотопливного котла 15-25 кВт

Твердотопливный котел длительного горения можно сделать своими руками. Для этого вам понадобятся чертежи, материалы, правильные расчеты и терпение. В итоге вы получите энергоэффективную и недорогую в обслуживании систему отопления, которая безотказно будет работать не одно десятилетие.

Фундамент под чугунную конструкцию

создания фундамента

Фундамент имеет ещё одной свойство – он защищает напольное покрытие и саму конструкцию пола от влияния повышенной температуры. Отличным материалом станет жидкий кирпич или так называемый бут. Эти элементы не воспринимают температуру, а потому не скапливают тепло. Своими руками для создания дополнительного фундамента понадобится всего лишь монолитная плита из этих материалов.

Заменой этой конструкции становится ножки, которые привариваются к днищу котла. Дабы спрятать их от постороннего взора, рекомендуется их заложить кирпичом.

Таким нехитрым способом можно создать котёл своими руками. Единственным требованием к строителям является изучение чертежа и материалов. Внимательное изучение видео позволит получить ответы на важные вопросы, понять суть работы и её специфику, получить итоговый вариант идеального изделия для обогрева помещения на постоянной основе или же во время посещения дачи. Если правильно сделать котёл, то он будет много времени согревать не только тело. Но и душу. Ведь каждый мастер должен гордиться своим творением, каким бы оно ни было.

Как устроен самодельный котел длительного горения

Принцип работы

Схема работы таких котлов основывается на особенности твердого топлива тлеть несколько часов, производя при этом большое количество тепловой энергии. Характерно, что топливо в таком случае сжигается более полно, а количество отходов, как следствие, заметно снижается.

Чертеж котла

Основным элементом котла является топка, где горение ограничено, а интенсивность подачи воздуха контролируется при помощи специальных приспособлений. Топливо загружается два раза в сутки большими порциями, после чего медленно тлеет (ограниченное количество кислорода не позволяет ему полноценно гореть).

Труба, посредством которой выводится дым, пропускается через теплообменники и нагревает жидкость в отопительной системе. Выходит, достаточно лишь каждые 12 часов загружать топливо для бесперебойного обогрева дома.

Схема котла

Основные преимущества

Котлы длительного горения выделяются на фоне отопительных систем других типов. Конечно, основное преимущество – это именно длительность работы, но есть и другие важные моменты:

• низкая стоимость топлива;
• автономность;
• возможность обогрева больших площадей при минимальных расходах;
• легкость монтажа и эксплуатации;
• безопасность;

• возможность изготовления в домашних условиях.

Устройство прибора

Для изготовления котла удобнее использовать металлическую трубу ø30 см и больше с толщиной стенок не менее 5 мм (иначе последние в скором времени прогорят из-за высокой температуры внутри прибора). Высота конструкции может колебаться между 80 см и 100 см, все зависит от площади помещения.

Труба для корпуса

Вне зависимости от модификации котел состоит из трех основных зон:

• загрузочной зоны;
• зоны тления и теплообразования;
• зоны окончательного сжигания, где горит зола и выводятся дымные газы.

Данный элемент выполняется в виде металлического круга толщиной 5-6 мм с отверстием посередине, через которое с помощью телескопической трубы кислород подается в топку. Диаметр изделия должен быть несколько меньше диаметра корпуса. Высота регулируется посредством специальной крыльчатки.

Котел на дровах длительного горенияКотел на дровах длительного горения

Котел длительного горения

Воздух может подаваться одним из двух способов:

• прямо из атмосферы;
• из специальной камеры нагрева (она располагается в верхней части конструкции), что обеспечивает более эффективную работу котла.

Для регулировки используется специальная воздушная заслонка.

Сверху приваривается дымоотводная труба. Она должна вестись перпендикулярно корпусу минимум 0,5 м, иначе образуется чрезмерная тяга.

Снизу оборудуется дверка для удаления продуктов горения. Чистку нужно проводить нечасто, ведь топливо будет сгорать полнее.

Существует два способа нагрева теплоносителя, у каждого есть свои сильные и слабые стороны.

Котел длительного горенияКотел длительного горения

Способ №1. К трубе теплообменника, проходящей через зону сгорания, подключается змеевик, посредством которого и происходит нагрев воды в баке.

Способ №2. Формируется отдельный металлический бак, сквозь который пропускается труба дымохода. Разгоряченный дым подогревает жидкость.

Первый способ более эффективен, но вместе с тем более сложен в выполнении. Второй сделать проще, но он целесообразен только в небольших домах.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

• выборе дымохода;
• сварке труб «рубашки»;
• резьбовом соединении;
• расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции. При образовании смолистых выделений в котле рекомендуют:

При образовании смолистых выделений в котле рекомендуют:

• увеличить рабочую температуру до 75 или более градусов;
• почистить внутренние стенки камеры;
• поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Основные характеристики котла длительного горения

В топке нет пламени, топливо постепенно тлеет – горение замедляется ограничением подачи кислорода.

Это дает следующие преимущества:

• высокий КПД – за счет полного сгорания;
• экологичность – меньше дыма после дожигания;
• многотопливность – используют дрова, уголь, пеллеты;
• экономичность – дрова дешевле электроэнергии;
• автономность – возможна работа без электроники.

Котлы продолжительного горения позволяют создать эффективное автономное отопление.

Устройство: конструкционные особенности

Стальной корпус внутри можно условно поделить на функциональные участки:

1. Топливник. Его высота уменьшается по мере прогорания дров. Это зона горения и генерации, где происходит медленное тление.
2. Камеру полного дожигания, где происходит догорание газов.
3. Отсек для скопления и регулярного удаления золы и пепла.

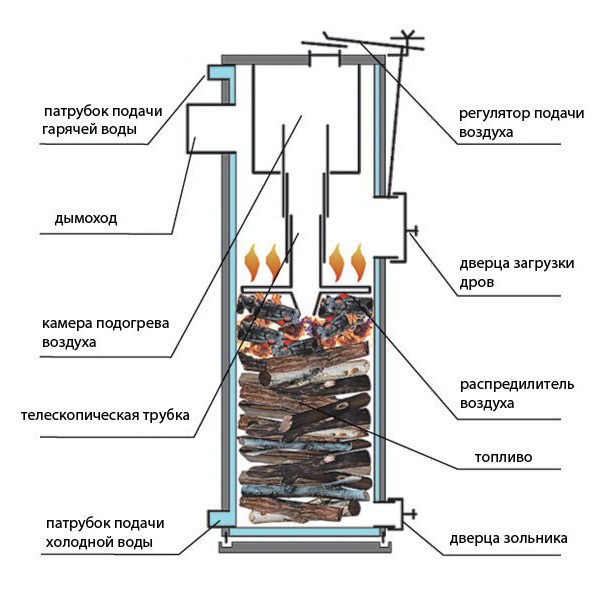

Устройство котла длительного горения.

Дрова закладывают через верхнюю дверцу, уголь – в отдельное окно. Для изменения тяги предусмотрена заслонка.

Теплоноситель может греться 2 способами:

• в теплообменнике вокруг камеры сгорания;
• от дымохода, проходящего сквозь отдельный резервуар.

Принцип работы

Длительное горение твердого топлива происходит за счет медленного тления с хорошей теплоотдачей. Так оно расходуется полностью – отходов ощутимо меньше.

Эффект обеспечен конструкцией котла:

• вместительной топкой с ограниченной зоной горения;
• регулируемой подачей воздуха.

Топливо загружается большой партией. Дефицит кислорода приводит к постепенному тлению с высокой температурой. Дым отводится через трубу, проходящую через теплообменник – дополнительно греет теплоноситель.

Особенности загрузки топлива и эксплуатации

Сборка системы отопления

От простого котла, где полноценное воздухоснабжение необходимо по всему объему сжигания топлива, конструкция длительного горения, как отмечалось ранее, отличается ограниченностью этой подачи. Более того, объем загрузки непосредственно влияет на время горения, поэтому в нашем случае топочная загружается предельно плотно, чтобы не оставалось промежутков.

Топка изнутри

Топливо загружается в такой последовательности.

Загрузка котлаПробная топка котла

Шаг 1. Снимается верхняя крышка конструкции.

Шаг 2. Извлекается воздушный регулятор.

Шаг 3. Котел загружается топливом по уровень дымоходной трубы.

Шаг 4. Сверху топливо поливается небольшим количеством жидкости для розжига (соляркой, отработанным маслом и проч.).

Шаг 5. Воздушный регулятор устанавливается обратно, сверху надевается крышка.

Шаг 6. Воздушная заслонка открывается до предела.

Шаг 7. Поджигается кусок бумаги, бросается внутрь конструкции. Когда топливо начинает тлеть, воздушная заслонка закрывается.

Система отопления. ОбвязкаСистема отопления. Обвязка

О том, что началось перманентное горение, можно судить по появившемуся из дымоходной трубы дыму. По мере сжигания топлива труба меньшего диаметра будет опускаться вместе с воздушным регулятором – по этому своеобразному индикатору и можно определить количество оставшегося топлива.
