Как правильно укладывать плиты перекрытия

Что нельзя делать с плитами?

Нельзя менять расчетную схему опирания

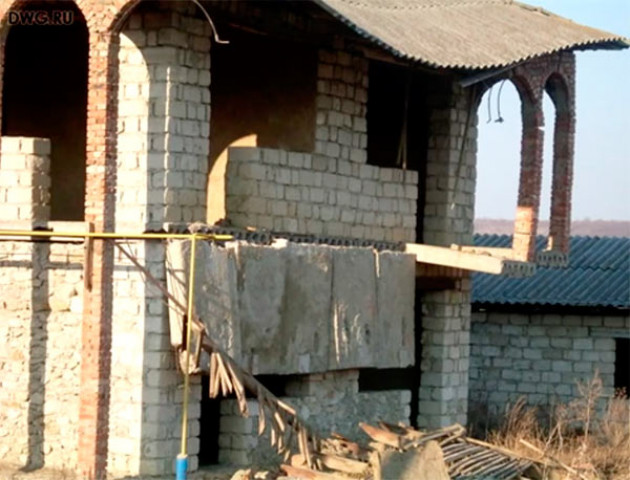

Самый простой и самый наглядный пример в можно найти в интернете, когда люди берут плиту, которая имеет размер больше, чем пролет и с помощью выпуска такой плиты на улицу решают проблему организации площадки под балкон.

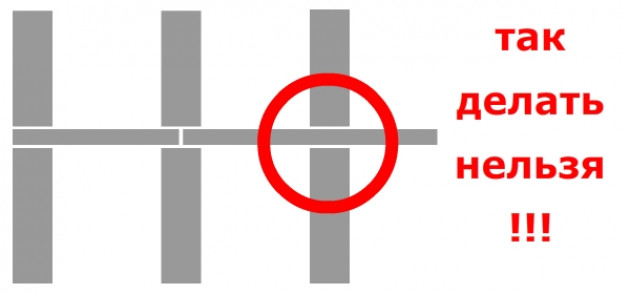

Так нельзя делать!!!

Здесь первые пять плит обломились по стене, крайние две плиты продолжают сопротивляться, но им осталось не долго.

Это перевозка плит перекрытия в коротком кузове КамАЗа. Как я и объяснял ранее, они обломились. Если посмотреть внимательно, то можно увидеть, что в верхней части таких плит или нет арматуры или они есть, но какие-то маленькие стержни, которые явно не могут сопротивляться такому большому растяжению. Поэтому необходимо в таком случае подкладывать жесткую траверсу.

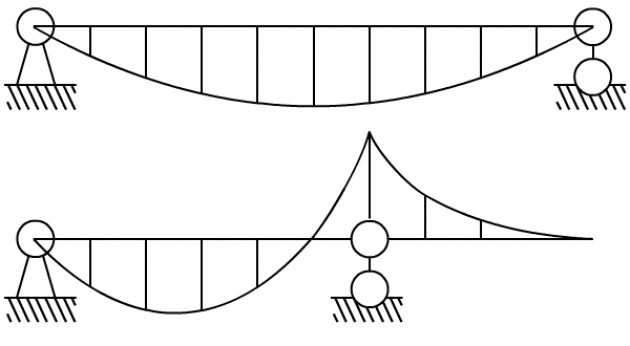

Почему так происходит?

Где изгибающий момент с той стороны и будут растягивающие напряжения в плите. Когда мы сдвигаем опору, то сгибающий момент переходит снизу вверх с максимумом в точке опирания и растяжение в плите будет уже в верхней части. Но в верхней части нет арматуры как в опалубочной технологии изготовления и слабая арматура в безопалубочной, поэтому плита ломается в месте опирания.

И если вы совершили такую глупость, как организовать такую площадку в своем доме, то берите сразу болгарку или перфоратор и сносите этот выступ, потому что рано или поздно она упадет кому то на голову или сами с неё упадете.

Не все плиты можно укорачивать

Очень часто бывает, что длина плиты больше длины пролета. Например плита 6 метров, а нам надо опереть её на пролет 4 метра. В этом случае люди подрубают плиту до нужного размера.

Обрубание плиты изготовленной по опалубочной технологии тоже может привести к обрушению!

Как я уже говорил, в плитах опалубочного изготовления в опорных зонах делается дополнительное армирование. Уменьшая длину вы срезаете это армирование и появляется высокий риск появления трещин.

Плиты изготовленные по безопалубочной технологии можно делить на части.

Нельзя переворачивать ребристые плиты

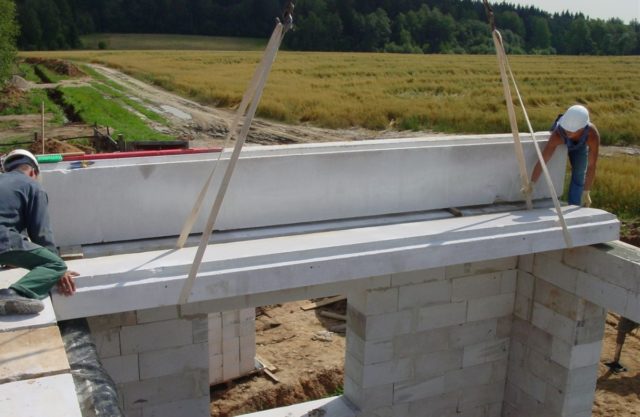

Монтаж плит

Установка элементов перекрытия в проектное положение начинается с определения величины опирания конструкции на фундамент. Класть плиты по нормативным документам необходимо с соблюдением следующих требований:

Монтаж перекрытий на фундамент

• опирание на кирпичный цоколь плит длиной до 4м – 70 мм;
• опирание на кирпичный цоколь плит длиной от 4 м -90 мм;
• опирание на бетон – 60 мм.

Представленные выше значения – это минимальные требования. Лучше всего предусмотреть запас. При возведении зданий специалисты чаще всего предусматривают опирание плит на 120 мм. Эта величина позволяет не беспокоится о том, что рабочие могут уложить изделие с небольшим смещением.

Укладывать на фундамент перекрытия следует с опорами по двум сторонам, без промежуточных. Появление точек опирания в середине приводит к образованию трещин и в итоге к разлому плиты в месте опоры.

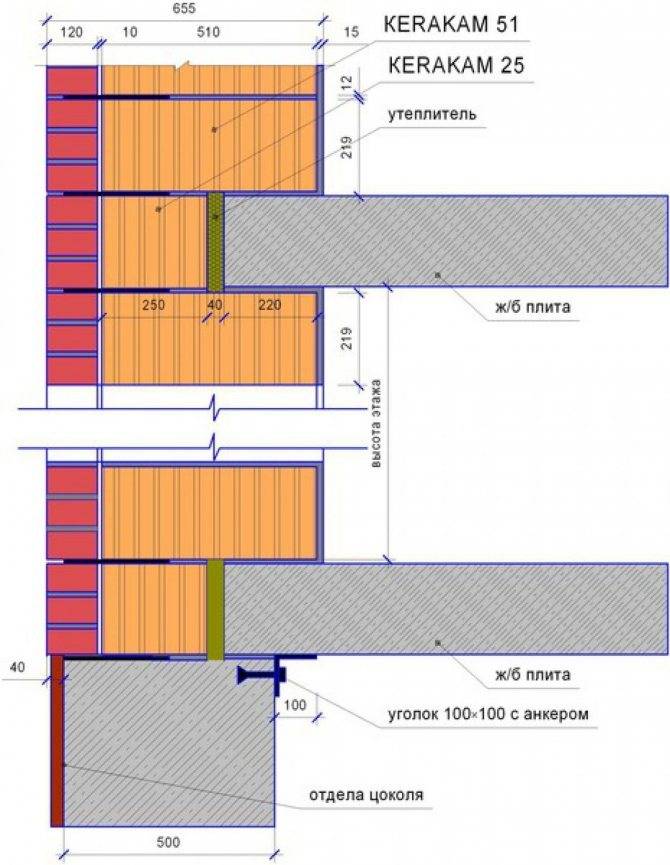

К торцу изделия прикладывают теплоизоляционный материал, который необходим для предотвращения мостиков холода. Мостики холода опасны тем, что приводят к появлению следующих неприятных последствий:

• выпадение конденсата в месте опирания;
• появление плесени и грибка;
• снижение эффективности теплозащиты здания, появления участка, через который происходит утечка тепла;
• нарушение температурно-влажностного режима.

В качестве теплоизоляционного материала применяют:

• куски из минераловатных плит, обернутые в полиэтилен;
• пенопласт, обернутый в полиэтилен;
• экструдированный пенополистирол (пеноплекс).

Оборачивать пенопласт и минвату в полиэтилен нужно для предотвращения проникновения к утеплителю влаги. Вода по разному влияет на эти материалы, но итог один – снижение теплотехнических характеристик. В случае с минеральной ватой, которая обладает высокой гигроскопичностью, характеристики снижаются из-за наличия влаги.

Разрушение стен подвала при монтаже изделий

Пенопласт не способен так хорош впитывать в себя жидкость, но даже небольшое ее количество между гранулами материала при низких температурах приводит к рассыпанию плиты на мелкие шарики.

Важно! Грузоподъемную технику на участке нужно размещать так, чтобы она не повреждала конструкции здания. После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

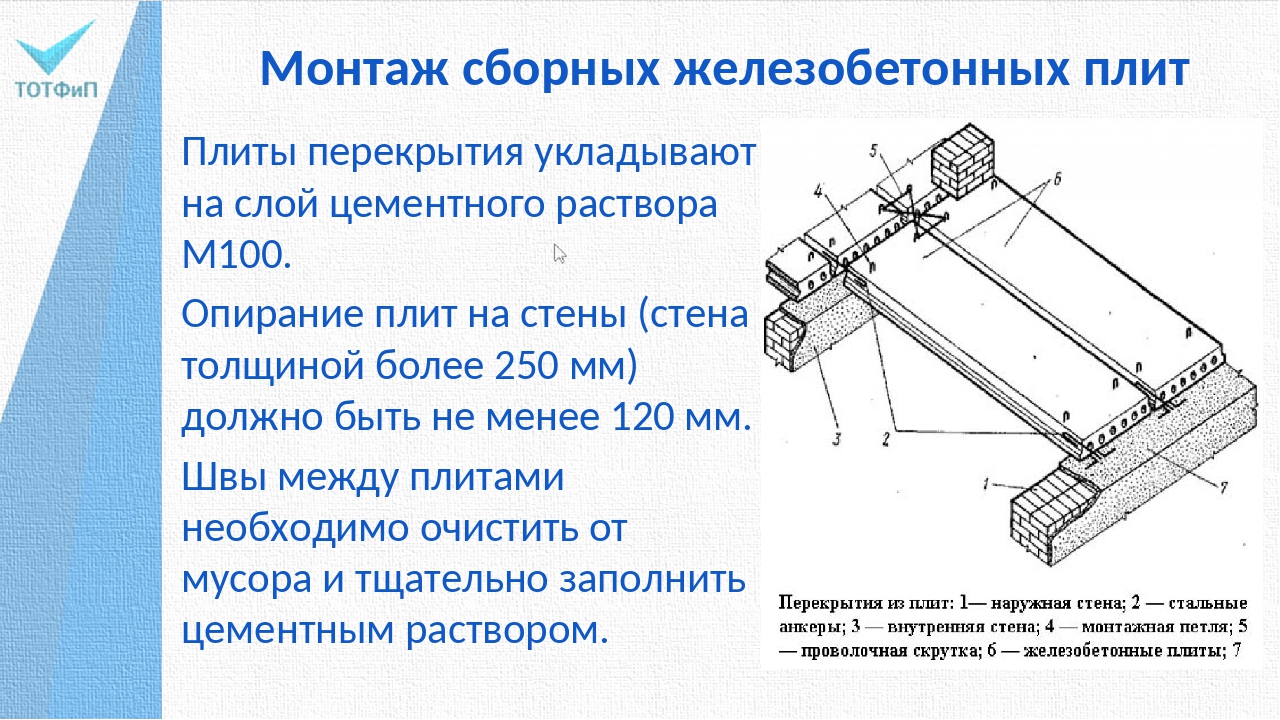

Монтаж перекрытия выполняется в следующем порядке:

После подготовительных работ и определения величины опирания начинается укладка плит на фундамент. Монтаж перекрытия выполняется в следующем порядке:

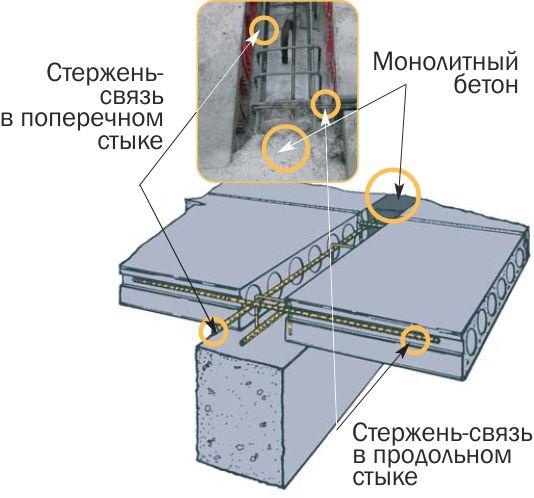

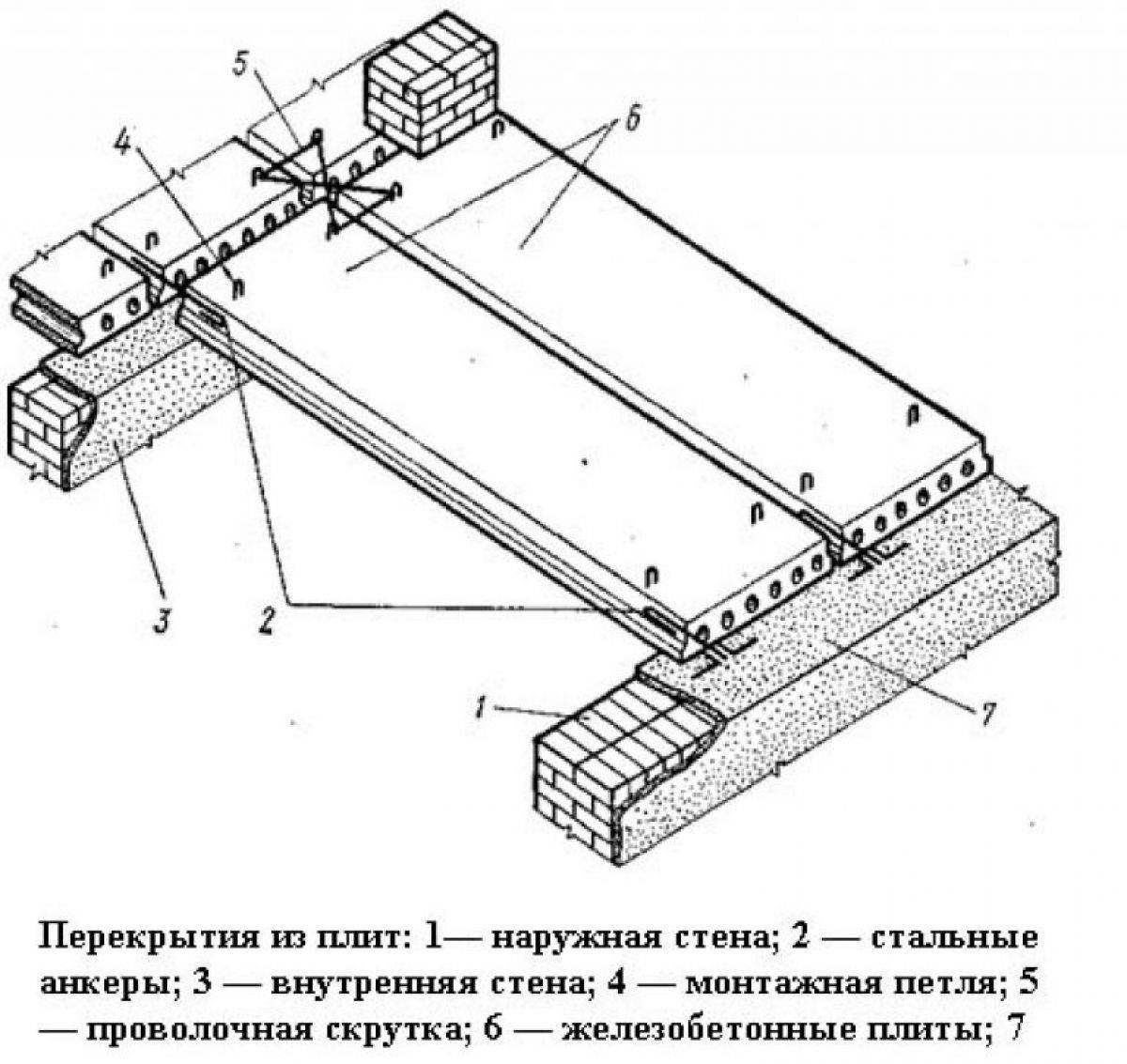

Схема анкеровки плит между собой и со стенами

1. Пустоты плиты в местах опирания заделывают с помощью легкого бетона или минераловатного утеплителя. Выполняется это для повышения прочности конструкции в местах защемления стеной.
2. На фундамент наносится слой раствора марки от М100 и более толщиной 20 мм.
3. Плиту нельзя переворачивать. Изделие отличается в верхней и нижней части. Растягиваемая нижняя поверхность имеет более сильное армирование, чем сжимаемая верхняя. При неправильной установке элемент может сломаться пополам. Визуально отличить верхнюю и нижнюю поверхность можно по гладкости основания. Перекрытия в верхней части имеют неровный и шершавый вид. нижняя поверхность в будущем будет служить потолком, поэтому она изготавливается гладкой. Такое различие вызвано тем, что процесс изготовления происходит в формах. Застывание поверхности на дне формы дает гладкую строну. Верхняя часть, контактирующая с воздухом, получается шероховатой.
4. Для проведения работ понадобится три-четыре человека. Один из рабочих производит закрепление плиты к крюку крана. Для монтажа перекрытия применяется специальный четырехветвевой строп, который закрепляют к предусмотренным в плите монтажным петлям. Двое рабочих укладывают плиту в проектное положение и открепляют от стропа. Еще один человек может понадобиться для подачи команд крановщику, если зрительный контакт его с рабочими невозможен.
5. Монтировать плиты нужно плотно друг к другу. Если размеры помещения не позволяют полностью перекрыть его по ширине стандартными изделиями, предусматривают монолитную заделку небольшого участка, который не позволяет вписать железобетонный элемент по ширине.
6. Заканчивается монтаж на фундамент анкеровкой плит между собой и со стенами. Это позволит создать жесткий диск перекрытий и обеспечит повышение устойчивости здания. Анкеры по длине стены располагаются через каждые 2-3 метра.

Установка железобетонных элементов на фундамент с соблюдением технологии позволит обеспечить долгий срок службы здания и безопасность жильцов.

Монтаж плит перекрытия технология — Фундамент своими руками

Железобетонные плиты — один из самых распространенных типов перекрытий. Они обеспечивают высокую прочность и позволяют смонтировать жесткую конструкцию в максимально сокращенные сроки. Монтаж плит перекрытия — ответственная задача, которая требует определенных знаний в области строительства. Обо всем по порядку.

Резка плит

Иногда, чтобы установить плиту, необходимо ее разрезать. Технология предусматривает проведение работ болгаркой с диском по бетону. Разрезать плиты ПК и ПТ по длине нельзя, поскольку в опорных зонах у них расположено усиленное армирование. Если опереть такую обрезанную плиту, то один край буде ослаблен, по нему пойдут серьезные трещины. Резать плиты ПБ по длине можно, это связано с особенностями способа изготовления. Под место разреза укладывают брус или доску, что облегчит работу.

Разделение по длине выполняют по ослабленной части сечения — отверстию. такой способ подходит для ПК, но не рекомендуется для ПБ, поскольку ширина стенок между отверстиями у них слишком мала.

После установки отверстия в зонах опирания на стены заливают легким бетоном или забивают минеральной ватой. Это необходимо для обеспечения дополнительной прочности в местах защемления в стены.

Что делать, если не удалось равномерно разложить изделия по ширине

Иногда размеры помещения не соответствуют ширине изделий, в этом случае все промежутки сгоняют в один. Это пространство перекрывают с помощью монолитного участка. Армирование, происходит изогнутыми сетками. По длине они опираются на верх перекрытия и словно провисают в середине монолитного участка. для перекрытий применяют бетон не ниже В 25.

Технология сборного перекрытия на кирпич или блоки достаточно проста, но требует внимания к деталям.

Монтаж плит перекрытия: инструкция по укладкеУкладка плит перекрытия — трудоемкий процесс, требующий ответственного подхода. Мы расскажем, как как правильно класть плиты перекрытия на разные стены.

емкость для замешивания раствора;

Требуемый персонал для проведения работ по монтажу плит:

монтажник , монт ирующий плиты, старший в звене;

монтажник , монт ирующий плиты ;

работник, занимающийся такелажными работами.

Процесс монтажа

Перед началом монтажа плит перекрытий места опирания тщательно выверяются

по высоте и горизонтали и нансится цементный раствор до проектной отметки.

Плиты монтировать по слою свежеуложенного цементно-песччаного раствора М100.

Толщина слоя пластичного раствора под опорными частями должна быть не менее 20мм.

Многопустотные плиты перекрытий, опирающиеся на наружные стены из

кирпича, укладывать по выровненному, свежеуложенному слою ЦПС М100 толщиной 20мм.

2. Размер заделки плиты в кирпичные стены 90-240мм.

3. Все плиты перекрытий должны иметь заводскую заделку торцевых пустот

4. Ряд кладки под опорную часть плит следует выполнять тычковым.

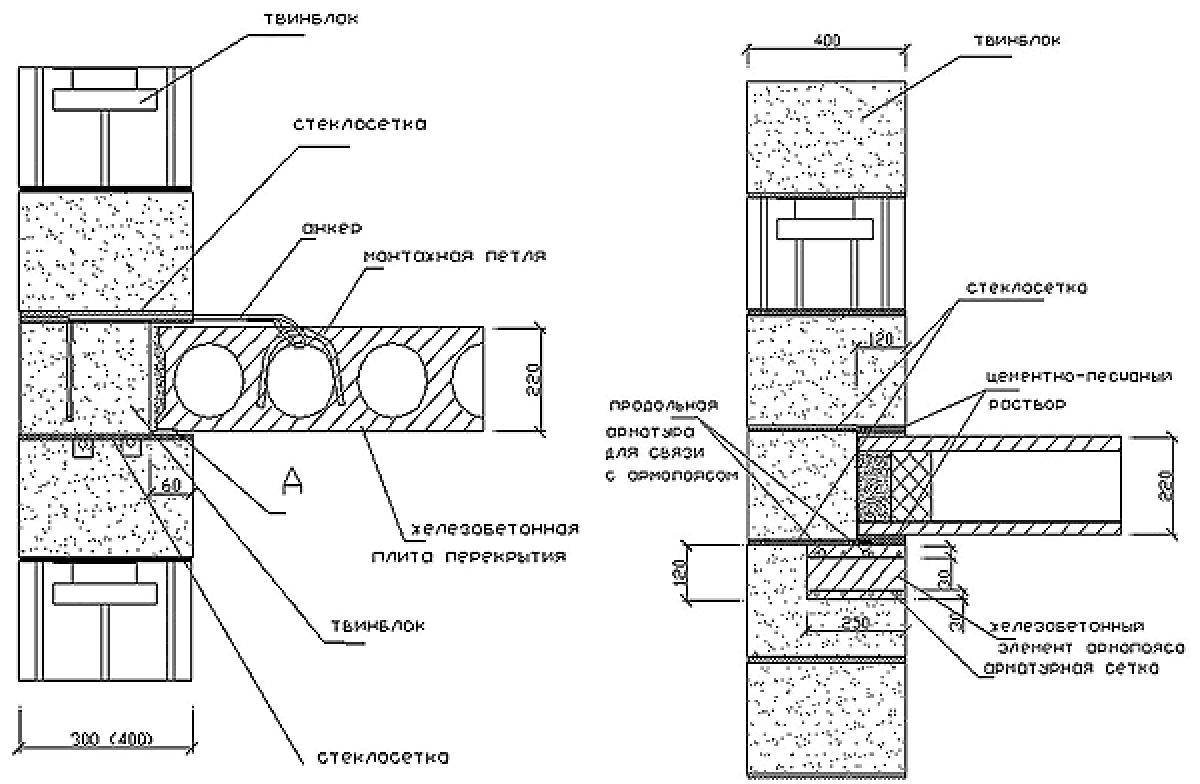

5. В узлах опирания сборных железобетонных плит на стены нужно устанавливать

6. Крепление анкерами стен с перекрытиями выполнить сразу после монтажа плит

перекрытий на раствор и проверки правильности их положения.

7. Расстояние между анкерами принимать не более 3м, расположение. марку и детали

установкик анкеров выполнить в соответствии с чертежами проекта.

8. Выемки в плитах у монтажных петель после монтажа тщательно заделать

бетоном В7.5 по ГОСТ 26633-91*.

9. Швы между плитами перекрытий очищаются и тщательно замоноличиваются.

Замоноличивание швов производить после установки соединительных элементов

бетоном В15 с мелким заполнителем.

10. Для пропуска вертикальных коммуникаций в многопустотном настиле допускается

сверление отверстий до 140мм в местах пустот, не нарушая целостности ребер, пробивка

отверстий ударным инструментом не допускается. Для отверстий от 140 до 300мм

допускается высверливать одно из продольных ребер совместно с арматурой.

11. При образовании отверстий более 300мм необходимо выполнять монолитные участки.

12. При раскладке плит перекрытия крайнее продольное ребро допускается заводить

в стену не более чем на 25мм.

13. Обязательно выполнение связевых сеток под плитами перекрытий в местах

пересечения несущих и самонесущих стен.

14. Все монтажные работы должны производиться согласно требованиям

Технология монтажа плит перекрытия

Для монтажа необходимо наличие:

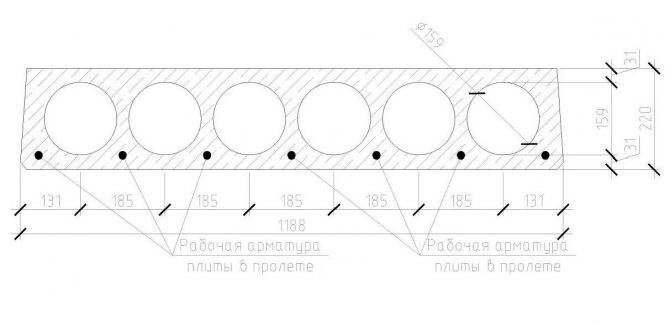

Устройство плиты перекрытия.

• круглопустотных железобетонных плит;
• автокрана;
• цементного раствора (цемент, вода, песок);
• мастерок;
• болгарки или автогена;
• кувалды;
• уровня;
• лома;
• стальной щетки;
• пакли;
• гипсового раствора;
• известково-гипсового раствора;
• теплоизоляционного материала;
• сварочного аппарата.

Нельзя сказать, что монтаж плит перекрытия — легкий процесс; наоборот, он считается довольно трудоемким и рискованным.

Любой фундамент не является ровным и гладким, поэтому перед монтажом железобетонных плит перекрытия правильно и целесообразно будет сделать фундамент ровным, например, выложить кирпичный ряд на бетонной основе. Проверить, насколько ровной является поверхность, можно с помощью уровня, нивелира. Положить плиты перекрытия можно только на максимально ровную поверхность, от этого зависит дальнейший срок службы всего здания.

Нужно позаботиться о прочности фундамента, потому что из-за пучения грунта может произойти его деформация, и в независимости от того, насколько ответственно строители подойдут к монтажу и как укладывать будут плиты перекрытия, здание со временем покосится.

Расчет плит перекрытий.

Закрепить фундамент можно обычной армированной сеткой, на которую в дальнейшем наносится бетонный раствор и устанавливаются плиты перекрытия. Цемент должен быть не ниже марки 100. Высота цементного слоя должна быть не менее 20 см.

Перед установкой железобетонных плит перекрытия нужно подготовить их.

В случае если на поверхности имеются изъяны, выступы или сколы, их нужно устранить.

Чтобы понять, как класть плиты, предварительно перед установкой и монтажом железобетонных конструкций перекрытия нужно сделать расчет ширины таким образом, чтобы они заняли весь периметр и не оставались незакрытые части. Схема расчета довольно простая.

Перед процессом монтажа выкладывается подложка из бетонной смеси. Укладывать плиты перекрытия возможно только с помощью автокрана, так как вес их достаточной большой. Зацепив за петли железобетонные плиты, их поднимают и кладут на нужное место. Причем в одиночку провести укладку не получится, для этого процесса нужна команда из 3-5 человек. При установке нужно наблюдать за тем, чтобы каждая плита ложилась ровно, все элементы должны максимально прилегать друг к другу. Благодаря тому, что цементная подножка не застывает сразу, плиты еще некоторое время будут подвижны, и исправить неточности установки можно, поправляя их ломом.

Схема укладки плит перекрытия.

Класть плиты перекрытия нужно только на капитальные стены будущего помещения. Монтаж внутренних перегородок и стен проводится после установки плит перекрытий, причем они должны опираться на стену на 12 см. Крепить смежные плиты нужно между собой монтажными петлями. Для укладки лучше использовать цементно-песчаный раствор, он должен быть жидкий, песок тщательно просеянный, иначе даже при попадании мелкого мусора может привести к деформации пола и потолка.

После того как проведена установка плит перекрытия, между ними остаются швы, которые обязательно нужно заделать. С помощью стальной щетки все швы необходимо очистить. Щели между элементами железобетонной конструкции заполняются паклей, заранее смоченной в гипсовом растворе. Слой пакли обязательно утрамбовывается. Когда гипсовая смесь высыхает, увеличивается ее объем, таким образом, пакля максимально прижмется к стенам. После этого щели замазывают известково-гипсовым раствором.

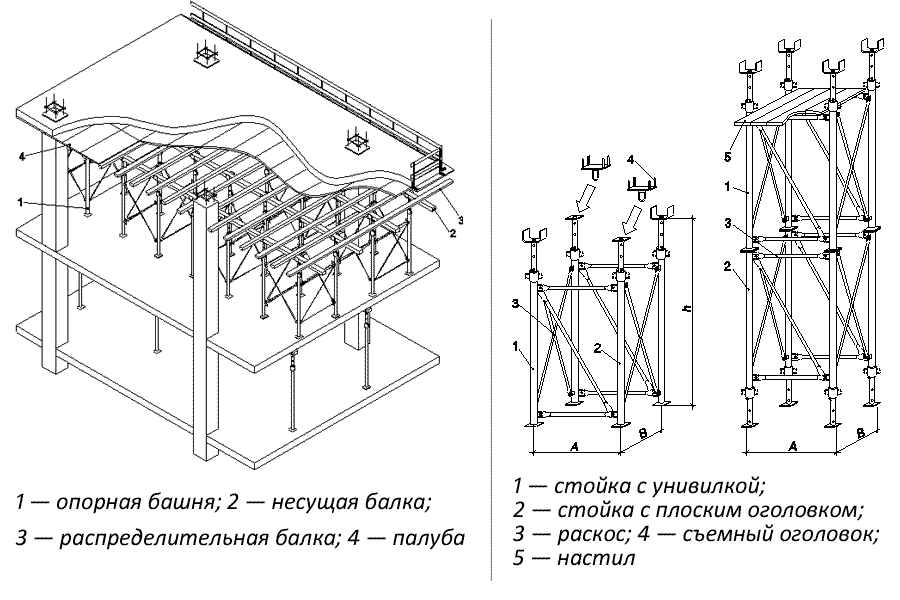

Опалубка плиты перекрытия.

Для этого можно применить минеральную вату, бетонный раствор или забутовочный кирпич.

В любом процессе строительства могут возникнуть форс-мажорные ситуации, например, плиты могут лопнуть, если нарушены правила выгрузки или их неправильно хранили.

Но выбрасывать такой дорогой строительный материал нецелесообразно. Их можно устанавливать на 3 капитальные стены. Либо провести ими монтаж чердачного помещения, в этом месте нагрузка самая минимальная.

Как производится монтаж плит перекрытия

Монтаж перекрытий – ответственный процесс, требующий специальной подготовки.

Для выполнения монтажных операций и укладки панелей потребуется грузоподъемное оборудование, инструменты и материалы:

• автомобильный кран;
• такелажная оснастка;
• строительные леса;
• крепежные анкера;
• лом и кувалда;
• раствор цемента;
• мастерок;
• строительный уровень и отвес.

Правильная укладка плит перекрытия осуществляется по ровным поверхностям стен на предварительно уложенный цементный раствор. Соблюдение ширины опорной поверхности позволит равномерно распределить нагрузку на несущие стены и обеспечить устойчивость панелей.

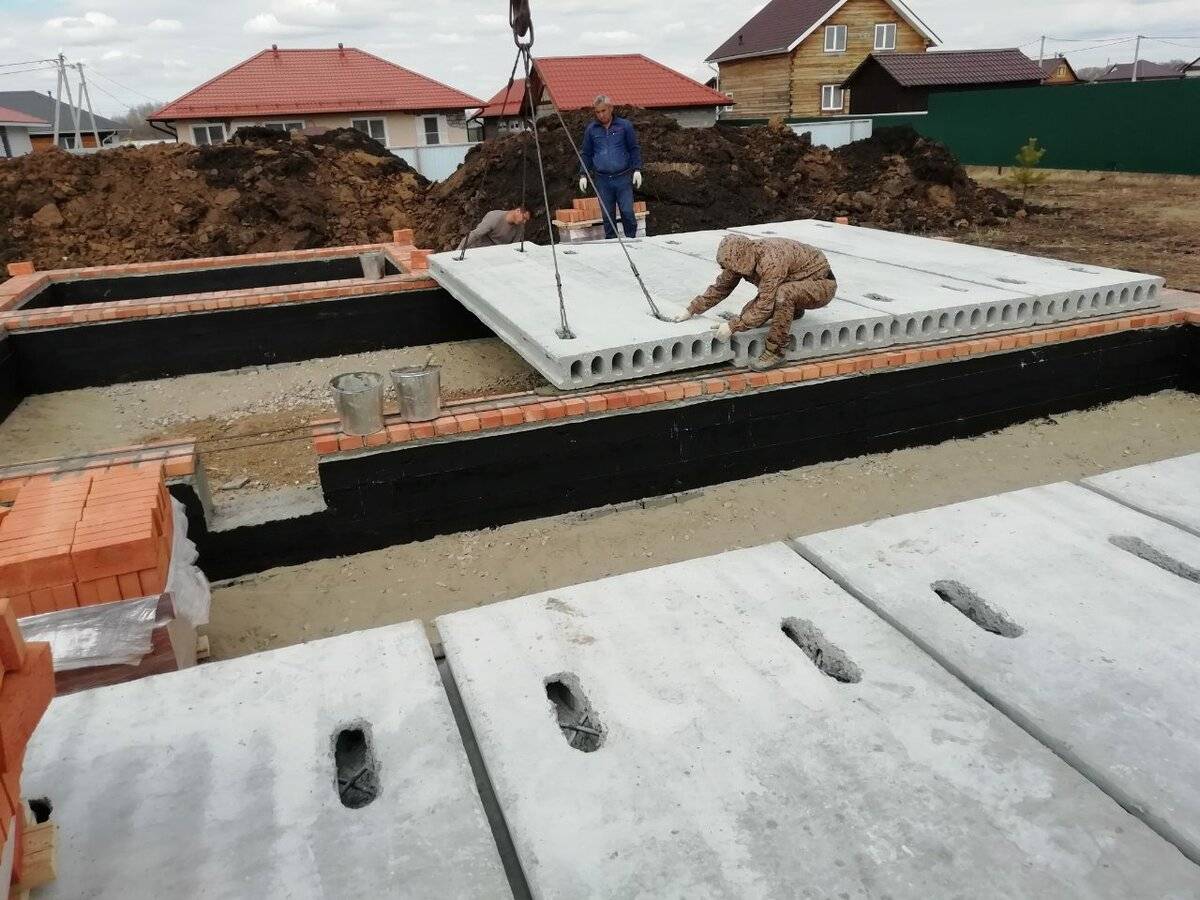

Для работ понадобится кран и как минимум 4 человека

При выполнении работ придерживайтесь следующего алгоритма:

1. Проверьте уровнем горизонтальность торца капитальных стен и устраните раствором высотные перепады более 15 мм.
2. Произведите укладку цементного раствора на горизонтальный торец стен, обеспечив толщину слоя 20-30 мм.
3. Закрепите панель за строповочные проушины и переместите ее автокраном на место монтажа.
4. Подкорректируйте ломом требуемое положение плиты, проверьте пятно контакта и опустите изделие.
5. Отсоедините стропы и закрепите панель стальными анкерами, обеспечив шаг, равный 180-200 см.
6. Загерметизируйте зазор между торцевыми плоскостями панелей с помощью цементного раствора.

На заключительном этапе работ заделайте торцевые отверстия в панелях, используя следующие материалы:

• минеральную вату;
• бетонный раствор;
• забутовочный кирпич.

Укладка перекрытий

Для проведения работ потребуется минимум три человека: один выполняет строповку, а двое устанавливают их в проектное положение. Если монтажники и крановщик не видят друг друга, при установке плиты понадобится еще один рабочий, который будет подавать команды крану.

Схема укладки железобетонного изделия

Закрепление к крюку крана выполняется четырехветвевым стропом, ветви которого закрепляют по углам плиты. Два человека встают по обеим сторонам опирания и контролируют его ровность.

При монтаже ПК защемление в стену осуществляется жестким способом, то есть и сверху и снизу плиты укладывают кирпичи или блоки. При использовании перекрытий по серии ПБ рекомендуют выполнять шарнирное закрепление. Для этого сверху плиты не защемляют. Многие строители монтируют серию ПБ точно также как ПК и здания стоят, но рисковать не стоит, ведь от качества установки несущих конструкций зависит жизнь и здоровье человека.

Эти пробивки нужны для проведения труб отопления, водоснабжения и канализации. Опять же многие строители даже при возведении многоэтажных объектов пренебрегают этим. Сложность в том, что поведение данного вида перекрытий под нагрузкой с течением времени не изучено до конца, поскольку еще не существует объектов, построенных достаточно давно. Запрет на пробивку отверстий имеет основания, но он скорее профилактический.

Что включает в себя подготовительный этап

Для начала следует подготовить сам фундамент

Для успешного результата важно точно и правильно собрать основание, на которое уже будет положена плита

Внимание следует уделить горизонтальной плоскости фундамента. Вот следующая последовательность действий:

• Измерение величины создаваемых перепадов по высоте
• Определение максимальной величины, учитывая которую будет выбран тот или иной способ выравнивания поверхности
• Выравнивание основания

Если в фундамент входили сборный блоки, он будет усиливаться с помощью армопояса, причем его толщина должна составлять не меньше 20 сантиметров. Таким образом, происходит следующее:

• Нагрузка, которая создавалась отдельными элементами перекрытия, будет равномерно распределена по всему периметру

Армопояс выполняет функцию равномерного распределения нагрузок

Фундамент сможет справляться с более тяжелой нагрузкой
Поверхность фундамента будет ровнее
Жесткость строения увеличится

Заливка армояса может выполняться двумя способами: один раз по всему периметру, а также послойно. Причем послойно делают только тогда, когда высота пояса больше рекомендуемых значений. Опытный мастер скажет, что лучше всего выбрать разовую заливку, так как это поможет избежать формирования стыков.

Так как плиты весят немало, заранее продумываются все подъездные пути и в случае необходимости следует удалить мешающие камни, растения, уплотняется земля, а также выравнивается то место, где будет находиться техника.

Случается такое, что во время хранения панели начинают растрескиваться. Чтобы этого избежать, придерживаются следующей последовательности действий.

• Площадка должна быть ровной, без бугров и впадин
• Все бруски, которые будут использоваться в качестве прокладок, должны быть примерно одинаковые по толщине.
• Пустотелые плиты не должны контактировать между собой во время складирования.

Когда вся подготовка к работе будет завершена, плиты перекрытия кладутся на фундамент

Необходимо соблюдать технику безопасности, так как при неосторожном движении можно серьезно покалечиться

Рассмотрим, как производится монтаж.

• Фундамент покрывается слоем цементного раствора, причем слой должен быть одинаковой толщины.

Слой цементного раствора должен быть одинаковой толщины во всех местах

Когда элемент начинают опускать к месту монтажа, стропы натягиваются и удерживают его. Так, с помощью регулировки рычага, можно разместить нужный элемент в правильном месте
После того, как будет проверен размер контактной площади, плита должна опуститься вниз на фундамент
Если нужно, положение плиты регулируется
Соединение плит между собой с помощью строповочных проушин, а также крепеж к фундаменту анкерами

Влияние схемы эксцентричного крепления ребра на результаты подбора арматуры в плите и ребре

При моделировании поля железобетонной плиты пластинчатыми или оболочечными элементами и моделировании балок стержневыми элементами срединная плоскость пластин может быть расположена как на одном уровне, так и на разных уровнях с упругой частью стержня (рис. 3).

Рис. 3. Выбор размещения стержня относительно плиты (1 — плитный элемент; 2 — стержневой элемент)

Можно было бы также представить ребра вертикально расположенными элементами плиты, однако в таком случае возникает вопрос о толковании размещения подобранной арматуры (рис. 4), поэтому в настоящей статье мы не будем рассматривать данный вариант.

При смещении стержневого элемента относительно нейтральной оси плиты возникает необходимость учесть эксцентриситет стыков элементов в узлах. Условия совместимости деформаций стержней и пластин будут выполнены в случае присоединения стержней к узлам пластин с помощью абсолютно жестких (EI = ) вертикальных вставок (рис. 5).

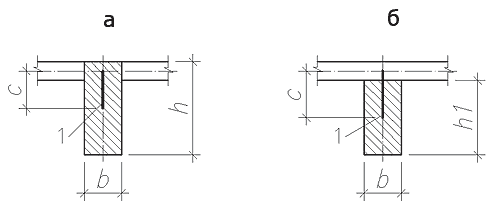

Рис. 4. Расположение арматуры: а — в реальной конструкции; б — при моделировании стержневым и плитным элементами; в — при моделировании плитными элементами (1 — плита; 2 — стержень)

Рис. 5. Эксцентричность стыков элементов в узлах (1 — жесткая вставка, С — длина жесткой вставки)

При этом в плите возникает мембранная группа усилий, которые в общем случае являются следствием корректного моделирования перекрытия. Следовательно, при эксцентричности стыков элементов в узлах плиты необходимо моделирование оболочечными элементами, которые имеют необходимое количество степеней свободы в узлах.

Если стержни примыкают к узлам пластин непосредственно (без жестких вставок), то в пластинах при вертикальной нагрузке мембранная группа усилий не возникает. Такое моделирование соответствует случаю, когда в реальной конструкции балки как бы выступают над плитами (рис. 6а , б ). В этом случае при моделировании конечными элементами плиты и оболочки результаты будут одинаковыми.

Каждый из предложенных на рис. 6 вариантов расчетных схем имеет свои преимущества и недостатки. В перекрытиях, представленных на рис. 6 а и 6 б , жестких вставок нет. В случае когда в стержневом элементе имеется вставка (рис. 6в, г ), от действия вертикальной нагрузки в плите возникает мембранная группа усилий. Как следствие, в упомянутых стержнях появляется продольная сила (усилие распора), которая отвечает действительной работе конструкции. Этого не происходит при центрировании элементов по средней линии.

Рис. 6. Моделирование ребристого перекрытия или плиты (комбинированная модель): а — без жестких вставок (высота балки h); б — без жестких вставок (высота балки h1); в, г — то же, но с жесткими вставками

Кроме того, в схемах на рис. 6а, б, в в местах пересечения стержня и плиты будет дважды учитываться площадь бетона. В схеме на рис. 6 г такого эффекта не наблюдается, но при этом возникает вопрос: правомерно ли будет перенести площадь подобранной арматуры в сжатой зоне стержня в сжатую зону плиты (изменение плеча внутренней пары сил)?

Армирование стержневых элементов также возможно как по первой, так и по второй группам предельных состояний.

Рассмотрим два примера расчета: ребристой панели перекрытия и монолитного ребристого перекрытия с балочными плитами, которые приведены в пособии «Проектирование железобетонных конструкций» (Киев, 1985) А.Б.Голышева, В.Я.Бачинского, В.П.Полищука и др., и по этим исходным данным смоделируем соответствующие расчетные схемы в комплексе SCAD (учитывая изложенные выше особенности).

Ребра были представлены стержневыми элементами прямоугольного сечения. Тавровое сечение ребер не рассматривалось, поскольку, во-первых, при таком моделировании ребер будет дважды учитываться бетон сжатой зоны (стержня и плиты), что исказит конечный результат, а во-вторых, моделирование крайних ребер окажется некорректным, поскольку одна из полок тавра будет лишней.

Таблица 1. Четыре типа схем

В табл. 1 представлены четыре типа схем, которые отличаются друг от друга представлением нагрузки в расчетной схеме и типом конечного элемента плиты. Представление ребер одним типом элемента (пространственный стержень) при моделировании полки плиты конечными элементами оболочки и плиты объясняется тем, что стержневой элемент плоской схемы не может иметь жестких вставок в своей плоскости.
