Устройство и принцип работы умного унитаза

Электронные унитазы-биде

Сегодня множество фирм могут предложить электронные унитазы любых форм, расцветок и с разнообразным наличием функций. Электронные унитазы стоят гораздо дороже, нежели простые сифонные. Пред тем как выбрать модель электронного унитаза, необходимо познакомится с их разнообразием.

Унитаз с функцией биде имеет большое преимущество – способность самостоятельно поддерживать чистоту

Перечислим основных производителей:

1. Vitra, Турция. Выпускает унитазы с проточным водонагревателем, с функциями различной подачи воды, с регулировкой температуры, давления и положением подаваемой струи. Насадки, входящие в комплектацию унитаза, легко снимаются и поддаются очистке. Электронные унитазы имеют пульт управления, на кнопках которого визуально отображены все функции выбранной модели. Vitra выпускает модели серии Comfort, в которых имеются функции различных обмываний, даже с виброрежимом и режимом сушки, так же унитаз автоматически открывает и закрывает крышку. Модель Basic включает в себя возможность стандартного обмывания, регулировку струи и воздухоочиститель.
2. Toto, Япония. Выпускает многофункциональные унитазы с грязеотталкивающим и антибактериальным покрытием. Японские унитазы имеют интеллектуальные функции – сенсорная посадка, которой оснащён ободок унитаза, после того как человек сел, унитаз запускает все необходимые функции включая обмыв (мягкий, жёсткий, для мужчин или женщин), регулировку температуры сиденья и воды, удаление неприятного запаха, слив. Все электронные японские унитазы имеют пульт управления, с помощью которого можно настроить все необходимые функции, находясь в любой другой комнате.
3. Villeroy&Boch, Германия. Выпускает электронные унитазы в минималистском дизайне. Электрический унитаз имеет безободковую конфигурацию и включает ряд функций – настройку температуры сиденья, настройку обмыва интимных зон, массаж водой, подсветку для эксплуатации в ночное время, автоматический обмыв форсунки до и после использования. Сиденье немецкого унитаза покрыто антибактериальным покрытием и имеет автоматический подогрев. Также имеется дистанционный пульт управления. Данные характеристики соответствуют модели L4.
4. Электронные унитазы производителя Panasonic схожи с унитазами Toto и имеют ряд функций – это общий обмыв для мужчин и женщин, регулировка напора струи и её температуры, регулировка температуры сиденья, автоматический смыв и удаление неприятного запаха.

Унитазы Panasonic имеют антибактериальное покрытие, регулировку уровня воды в чаше, систему интенсивного слива и режим энергосбережения, а также пульт управления. Данные характеристики соответствуют модели CH1401.

Советы по выбору

• Сначала определитесь, из какого материала будет ваше биде. Основными материалами, используемыми для изготовления таких сантехнических устройств, являются фаянс и фарфор. Они очень похожи внешне, особенно если глазурь на их поверхности качественная. При этом фарфоровые биде стоят дороже, поскольку у такого материала более дорогостоящая технология производства и более высокое качество (пористость и гигроскопичность ниже, поэтому неприятные запахи и загрязнения впитываются в такой материал меньше).
• Далее выбирайте конструкцию биде, основываясь на особенностях вашего канализационного стояка. Выпуск устройства (горизонтальный, вертикальный либо косой) должен совпадать с подводкой канализации.
• Чаще всего биде выбирают в комплекте с унитазом, чтобы оба сантехнических прибора гармонично выглядели в интерьере помещения.

Унитаза со встроенным биде − принцип действия

Место расположения бидетки (форсунки, по которой из скрытой ёмкости поступает вода для гигиенических процедур) находится под ободком или на ободке чаши, штуцере. Привести её в действие можно с помощью одной кнопки на пульте или панели управления.

Расположение штуцера с распылителем

Тёплая вода подаётся из форсунок из-под бортика унитаза или из выдвижного элемента, оснащённого распылителем. После завершения процедур выдвижной элемент занимает своё изначальное положение, устанавливаясь строго вровень с ободком унитаза.

Выдвижной элемент с распылителем

Перечень основных и дополнительных функций биде и унитаза в комплекте

Современный сантехнический модуль имеет широкий перечень функций и приспособлений:

1. Водонагреватель обеспечивает комфортную температуру воды, используемую для омывания. Бывает накопительным и проточным. Первый предполагает наличие ёмкости для воды, в которой регулярно поддерживается необходимая температура. Существует оборудование с датчиком присутствия, что позволяет подогревать воду до нужной температуры за 5−10 секунд. Это способствует экономии электроэнергии. Проточный тип обогрева характеризуется отсутствием накопительного резервуара, а вода при помощи нагревательного элемента до нужной температуры нагревается непосредственно в процессе активации и действия функции биде.
2. С помощью термостата исключается подача воды некомфортной температуры – слишком холодная или горячая.
3. Для настройки уровня и силы водяной струи, в соответствии с индивидуальными потребностями отдельного пользователя, используется многоступенчатый регулятор напора.
4. За счёт маятникового движения форсунок процесс омовения происходит качественно и приятно.
5. С помощью специального устройства можно отрегулировать расстояние, на которое выдвигается штуцер.
6. В некоторых устройствах есть функция гидромассажа с различными режимами в виде вибрации, пульсации, волн и пр.
7. Функция быстрой сушки позволяет отказаться от использования салфеток и бумаги по завершении гигиенической процедуры.
8. Функция сушки может быть использована после переключения, в качестве воздушной струи для аэромассажа.
9. Многие унитазы оборудуются микролифтом, который обеспечивает плавное автоматическое опускание крышки.
10. После использования унитаза можно активировать функцию вентиляции.
11. Антигрязевое покрытие содержит ионы серебра и защищает поверхность от загрязнений и размножения бактерий.
12. Унитаз оборудуется автоматическим смывом, который происходит после того, как закроется крышка.
13. Унитаз оснащается дополнительной ёмкостью с дезинфицирующим средством для обеззараживания форсунок и чаши перед сливом.
14. Встроенный ароматизатор воздуха освежит помещение.
15. Датчик присутствия включает подсветку и начинает подогревать воду в нужное время.

Виды электронной сантехники, подключаемой к унитазу

Электронные унитазы достаточно требовательны к качеству воды, в связи с этим подключать их непосредственно к центральному водопроводу не рекомендуется. Даже если водопроводная вода, на первый взгляд, чистая, она содержит в своём составе мелкую механическую взвесь и химические примеси. Попадая внутрь высокотехнологичного сантехнического оборудования, они способны привести к образованию внутри минеральных отложений, выходу из строя резиновых уплотнителей и прочим дефектам.

Учитывая, что стоимость умных унитазов составляет от 70 до 200 тысячей рублей и более, ремонт их может обойтись в немалую сумму. Поэтому между самим умным унитазом и водопроводом устанавливается система очистки, состоящая из фильтров первичной и тонкой очистки воды.

Основные различия между разными моделями смарт унитазов заключается в оснащении их различными дополнительными возможностями. Умный унитаз с функцией биде включает следующий базовый функционал:

• Датчик присутствия человека. Подаёт сигнал электронному блоку, когда рядом с унитазом появляется человек, либо при непосредственном соприкосновении его с сиденьем. В ответ на эту информацию электроника активирует ряд функций, заложенных в сценарии управления.
• Система смыва. Подача воды производится в автоматическом режиме, как только специальный датчик отдаёт команду о необходимости утилизации отходов в канализацию.
• Биде. Производит омовение при помощи специальной насадки, подающей под напором струю воды. В обычном состоянии она спрятана под ободком унитаза, и выдвигается, когда физиологический процесс закончен. Существует возможность настройки напора и температуры подаваемой воды, а также длины вылета насадки омывателя. При этом учитывается пол и массогабаритные параметры пользователя.

• Нагревательный прибор. Подключаемый к биде водонагреватель при помощи термостата автоматически подогревает воду для омовения до заданной в рабочем сценарии температуры. Мини-бойлеры, подключаемые к  умным унитазам ,бывают проточного или накопительного действия.
• Система опускания и поднятия крышки. Блок управления, получая данные от датчика присутствия, отдаёт команду сервоприводам, которые поднимают крышку при приближении человека, либо опускают её, когда он покидает туалетную комнату.
• Подогрев сиденья. Для комфорта пользования сантехникой сиденье унитаза подогревается до запрограммированной температуры.
• Дезодорирование воздуха. Инфракрасный датчик, реагирующий на процесс дефекации, подаёт данные об этом «искусственному интеллекту» умному унитазу, и по его команде производится разбрызгивание освежителя воздуха, удаляющего неприятные запахи.

Помимо таких, ставших уже базовыми для умных унитазов, функций, современные производители предлагают ряд дополнительных возможностей премиум-класса. К ним относятся:

• Смыв «торнадо». Вода для смыва подаётся под определённым напором в виде циркуляционной струи, позволяющей лучше очищать полость унитазной чаши от загрязнений. При этом воды тратится вдвое меньше, чем при обычном смыве – 2,5-3 литра против 6 л.
• Гидромассаж. Подобная функция была впервые введена в перечень возможностей электронного унитаза японскими разработчиками. Он позволяет предупредить развитие заболеваний органов таза, геморроя, предстательной железы.
• Облучение внутренней поверхности унитаза ультрафиолетом, убивающим патогенные микроорганизмы.
• Музыкальное сопровождение. Подобные модели унитазов оснащаются МР-3 проигрывателями, способными воспроизводить загруженные при помощи Bluetooth аудиофайлы.
• Медицинские диагностические датчики. По уровню сахара в моче пользователя они могут отслеживать динамику состояния здоровья человека, страдающего сахарным диабетом, или вовремя установить риск развития данного заболевания.

Установка крышки

Особенности установки каждой модели описаны в инструкции. Есть общие для всех приборов правила.

Перекрывают воду, снимают старую крышку. Вынимают фиксирующую пластину новой крышки. Для этого нажимают кнопку, расположенную возле провода, переворачивают крышку и вынимают пластину. Устанавливают ее на унитаз так, чтобы отверстия совпадали с местами крепления. Фиксируют ее болтами. Затем одевают на пластину крышку, заводя ее сбоку, до щелчка.

Если предусмотрено в инструкции, закрепляют при помощи герметика. Есть модели, в которых крышка не фиксируется наглухо. Ее можно снимать и мыть.

Монтируют смеситель:

1. Устанавливают Т-образный кран-соединитель на шланг или трубу с холодной водой;
2. Вставляют в него фильтр, учитывая направление воды;
3. С другой стороны фильтра вставляют нипель;
4. В него вставляют гибкий шланг ½”;
5. Заводят шланг в отверстие корпуса через третий нипель.

В незаметном месте за унитазом устанавливают розетку. Вода не должна попадать в нее из других приборов. Проводку прячут в кабель-канал. Включают в розетку. Если пульт работает автономно, устанавливают в него батарейки.

Использование крышки-биде сделает гигиенические процедуры комфортными.

Конструкция и виды унитазных бачков

Сливной бачок является неотъемлемым и одним из основных элементов унитаза. Это емкость с двумя или тремя технологическими отверстиями для подвода/​слива воды и крышкой.

Сначала вода набирается в этот резервуар, а затем при нажатии кнопки сливается в унитазную чашу, чтобы смыть нечистоты в канализацию.

Ничего особо интересного или сложного в конструкции сливного бачка для унитаза нет. Внутри лишь пара механизмов.

Один обеспечивает подвод и перекрытие подаваемой воды в момент, когда она наполняет емкость до нужного уровня, а второй предназначен для непосредственно слива накопленной влаги в чашу.

Сливные бачки по материалу изготовления делятся на три типа:

1. Керамические (фаянсовые) – надежная и дешевая классика.
2. Металлические – не слишком эстетичный внешне, но долговечный вариант.
3. Пластиковые (из полиэтилена) – легкие в плане веса и установки блоки.

По способу крепления и месторасположению они бывают:

• низкорасположенные – устанавливаются прямо на чашу унитаза;
• высокорасположенные – вешаются на стене либо располагаются внутри нее в инсталляционном блоке.

Раздельные унитазы, у которых бачок отделен от чаши, для перелива воды имеют сливную трубу. И чем выше подвешена у них накопительная емкость, тем мощнее получается из нее водяной напор.

Единственный их недостаток – не слишком презентабельный вид бака, располагающегося высоко над полом. Поэтому чаще всего в отечественных туалетах можно увидеть модели унитазов с поставленными непосредственно на край чаши бачками. Они более компактны и эстетичны.

Варианты систем подачи воды

Внутренний механизм подачи в сливной бачок унитаза воды включает в себя:

1. кран (поплавковый клапан);
2. пластиковый поплавок;
3. рычаги.

Водоподача в накопитель осуществляется через отверстие в его корпусе справа, слева либо снизу. При боковом способе поплавок закрепляется на конце горизонтального рычага, который соединен с вентилем шарового крана.

А при донном варианте поплавок связан с вертикальным штоком, расположенным в подводящей трубе.

Основной принцип работы механизма подачи воды в сливной бачок унитаза предельно прост. В результате опустошения накопителя поплавок, держащийся на воде благодаря воздуху внутри, опускается вслед за снижением уровня жидкости.

Все в работе данного механизма основано на законах физики. В его конструкции нет никакой электроники, что существенно снижает риск поломки. Возможна ситуация, когда в бачке унитаза оказывается слишком мало либо слишком много воды.

Тогда поплавок нужно лишь отрегулировать, чтобы наполняемость бака стала соответствовать нужным параметрам. Но если сломались рычаги, то поплавковую систему придется менять.

Разновидности сливных механизмов

При необходимости смыть из унитаза ненужное мы просто нажимаем кнопку на бачке. Все остальное происходит само собой. Внутри срабатывает механизм спуска воды, открывая сливной клапан.

В результате водяной поток устремляется в чашу и смывает все в канализационную систему.

В действие сливное устройство приводится:

• нажатием на кнопку;
• нажимом на рычаг;
• дерганьем за цепочку (веревочку).

Бачки выпускаются разные по форме и дизайну. Однако большинство из них стандартизовано под объем в 6 либо 4 литра и имеет типовые размеры отверстий для сливных клапанов.

Самих механизмов спуска воды, различных по конструкции, существует огромное количество. Но если имеющийся в бачке сломается, его без проблем можно будет заменить на новый.

Самая простая разновидность сливного сифона – это «груша», по форме напоминающая резиновый вантуз. Под весом воды он плотно прижимается к отверстию слива и перекрывает его.

А при нажатии на рычаг «груша» приподнимается за счет механической силы и выпускает воду в унитазную чашу.

Затем по мере наполнения бака она утяжеляется и опускается обратно на седло, снова закрывая спускное отверстие.

На случай поломки устройства водоподачи в конструкции сливного механизма бачка унитаза предусмотрен перелив. При превышении определенного уровня вода будет переливаться в эту трубку и прямым ходом через чашу уходить в канализацию.

Конструктивно спуск воды в самом унитазе бывает горизонтальным либо круговым. Первый классический вариант предполагает подачу воды сплошным потоком с одной стороны чаши, а второй – формирование струй вкруговую с ее обвода.

Горизонтальный спуск более дешев в исполнении, но неэкономичен и хуже обмывает санфаянс. Круговой аналог по всем эксплуатационным параметрам лучше.

Однако при высокой степени жесткости воды его маленькие отверстия могут оказаться закупоренными, что приведет к уменьшению количества струй.

Поэтапная установка подвесного биде

Установка биде с инсталляцией выполняется по той же технологии, что используется и для прочей подвесной сантехники. В этом случае схема подключения гигиенического устройства будет отличаться от напольных моделей. Она включает следующие этапы:

1. Установка системы инсталляции. Предварительно в стене, на которую будет крепиться чаша, нужно сделать небольшое углубление. Его размеры должны быть немного меньше габаритов чаши. К месту установки нужно обеспечить подводку канализации и водопроводных труб. Затем выполняется сборка инсталляции. Это надо делать строго по инструкции. После монтажа инсталляции на полу и на стенке санузла необходимо выполнить разметку будущего крепления и просверлить отверстия для гаек. Затем приступаем к фиксации инсталляции. Чтобы закрыть нишу, где установлена металлическая опорная система, используют гипсокартон, специальные декоративные панели и другие материалы.

1. Следующий этап предполагает крепление чаши биде. В обустроенных монтажных отверстиях зажимаются шпильки, которые держат чашу. Такие шпильки крепят к задней стене. В комплекте инсталляции имеется специальная прокладка для защиты изделия от повреждений. При отсутствии прокладки в комплекте биде ее можно заменить силиконовым герметиком. Его наносят на крепеж чаши, после чего необходимо дождаться полного высыхания герметика и закрепить чашу с помощью гаек.
2. Когда чаша зафиксирована, нужно выполнить подключение биде к канализации и водопроводу. Здесь также пригодится инструкция производителя устройства. Суть монтажных работ состоит в том, что нужно первоначально установить смеситель. Лучше использовать встроенную модель смесителя. Выходы/входы гигиенического устройства подключают к коммуникациям гибкими шлангами. Нужно помнить о герметичности соединений. В комплектации оборудования можно найти специальные прокладки. Их устанавливают на концах шлангов.

Как показывает практика, применения прокладок недостаточно, чтобы избежать течи в процессе эксплуатации. Между резьбой и шлангом нужно дополнительно намотать ленту ФУМ. Это решение обеспечит максимальную герметичность подключения.

1. Следующий этап связан с установкой сифона. Его подсоединяют к отверстиям слива чаши. Между сантехникой и сифоном необходимо установить резиновые кольца для обеспечения герметичности при сливе воды. Выход сифона нужно вставить в канализационный отвод, который следует предварительно подвести к инсталляции. При таком способе монтажа сифона всегда легко заменить чашу или отремонтировать ее без особых сложностей.

Особенности установки

Установку рекомендуется доверить профессионалам

Конструкция сантехники продумана в плане функциональности и проведения монтажа. Для подключения к европейским разъемам импортные товары оборудованы соответствующими узлами и разъемами. Покупателю нет необходимости тратить время и деньги на поиски переходников нужного типа.

Установка проводится в следующей последовательности:

1. Изучение инструкции. Этим мероприятием пренебрегать не стоит, так как документ поможет понять методику и порядок монтажа. Теоретическая подготовка поможет все сделать правильно с первого раза.
2. Разметка. Для напольных моделей отмечаются места установки и отверстий для сверления. Для подвесных изделий делаются отметки для размещения инсталляции.
3. Крепление чаши. Она прикручивается к раме или полу идущими в комплекте метизами.
4. Соединение унитаза с канализацией. Как правило, для этого используется тройник и силиконовая гофра.
5. Подвод воды. Лучшим решением являются полипропиленовые или медные трубы с фитингами. Гибкие шланги можно использовать как временный вариант.
6. Подключение техники к электричеству. Настройка пульта управления. Это не сложнее, чем выставление параметров на персональном компьютере или электронным смарт часах. Если инструкция на иностранном языке, ее можно перевести в онлайн переводчике.

После проведения настроек рекомендуется проверить изделие на всех режимах работы.

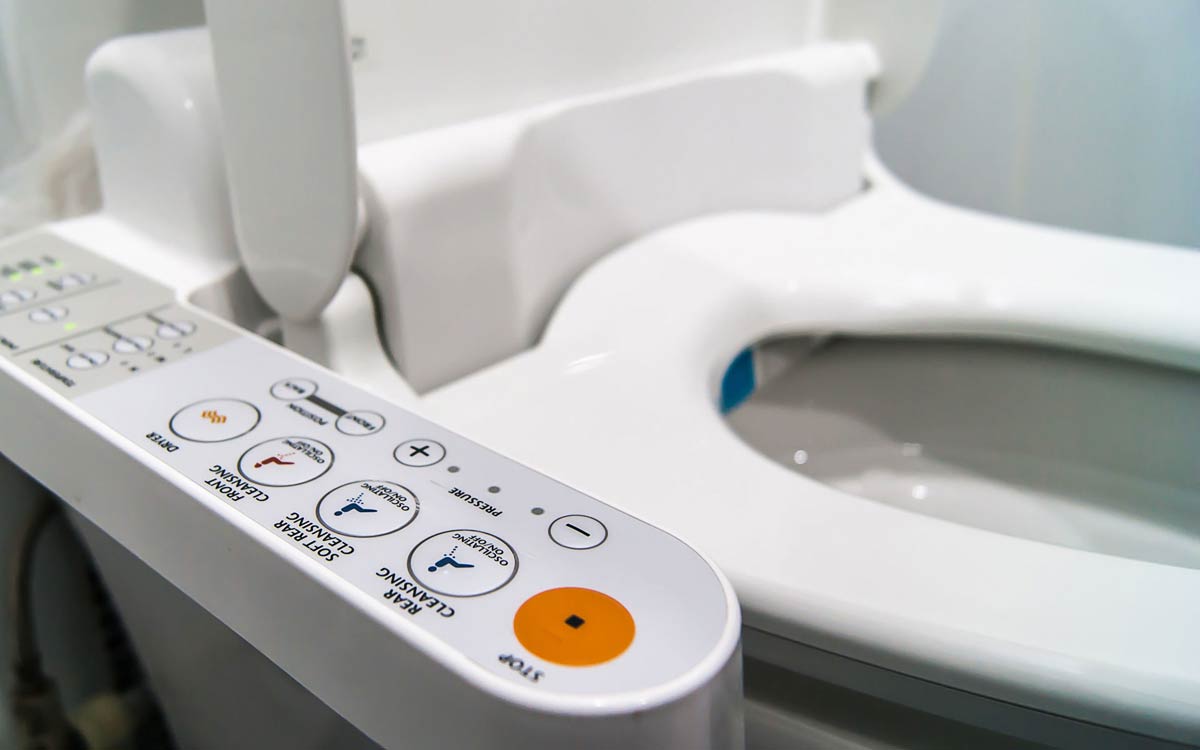

Что умеет делать электронный унитаз: перечень функций

На рынке сантехнических приборов представлено достаточно
много разновидностей «умных» унитазов, которые отличаются определенном набором
функций. Выбирая ту или иную модель, вы выбираете нужный для себя круг
обязанностей, которые, по вашему мнению, должен выполнять прибор.

Сиденье и крышка с функцией микролифт. Этим уже никого не удивишь, вместе с плавным и бесшумным подниманием и опусканием крышки вы избавляетесь от травм, трещин на унитазе и громких хлопков. Причем у многих устройств этот процесс автоматизирован – при приближении человека к унитазу крышка поднимается, при удалении пользователя от сантехнического прибора крышка сама закрывается.
Датчик присутствия. Чаще всего он расположен на крышке и срабатывает при опускании тела на нее.
Датчик движения. Он определяет присутствие подходящего к прибору человека. Пока вы приближаетесь к устройству, он уже включает подсветку и активирует стандартный набор функций.
Подогрев сидения. Комфортная температура задается индивидуально.
Автоматический смыв. Он работает либо по датчику, который «считывает» наполненность унитаза, либо по датчику присутствия – когда пользователь встал с прибора, произошел автоматический смыв.
Автоматическая настройка сценариев. С ее помощью можно задать нужную температуру сидения и воды в распылителе, необходимый напор воды для обмыва, цвет подсветки, дезодорацию помещения. В некоторых моделях устройство само запоминает последние использовавшиеся функции и затем весь сценарий воспроизводит автоматически, без напоминания.
Настройка напора омывающей струи воды и степени выдвигания штуцера. У некоторых моделей есть встроенная функция омывания для женщин и отдельно для мужчин (по-разному выдвигается штуцер и выдает струю воды под различным углом и напором).
Освежитель воздуха. Встроенный инфракрасный датчик реагирует на процесс испражнения, активизируя освежитель в нужное время.
Импульсная подача воды. Это своеобразный массаж, предотвращающий заболевания малого таза, и просто приятный бонус для расслабления.
Сушка. Важная функция после обмыва. Режим «фена» тоже настраивается индивидуально, здесь можно выбрать температуру и интенсивность потока воздуха.
Встроенный аккумулятор

Это важное дополнение, которое позволит унитазу работать в обычном режиме даже если электричество отключат. Не все модели имеют встроенный аккумулятор, так что уточняйте этот момент до покупки.

Функции электронного унитаза фото

Отдельно нужно сказать несколько слов о гигиеничности устройства. Он имеет функцию самоочистки, когда дезинфицирующее моющее средство смешивается с воздухом и распределяется тонким слоем по внутренней поверхности чаши. Форсунки, подающие воду для обмыва, тоже всегда находятся в чистоте. Во-первых, они изготовлены из нержавеющего металла, на котором не скапливаются бактерии. Во-вторых, насадка выдвигается только тогда, когда пользователь завершил необходимый процесс. В-третьих, после каждого обмыва насадка самоочищается чистой водой. Да и вообще электронный унитаз с функцией биде требует ухода реже, чем традиционный сантехнический прибор. И все это благодаря используемым материалам, предотвращающим скопление бактерий, а также системе самоочистки.

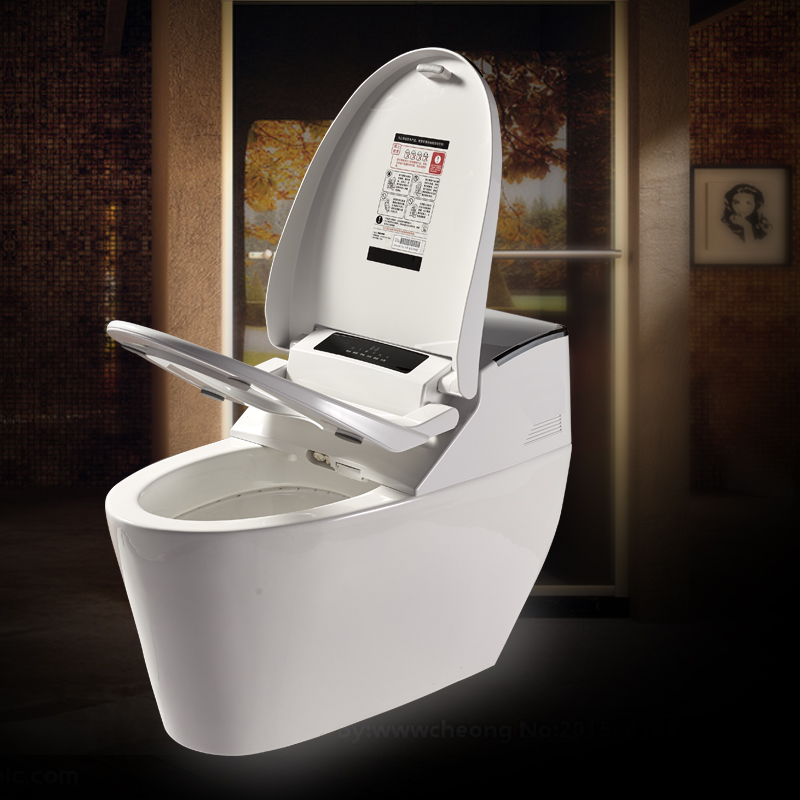

Электронные унитазы биде фото

Не всегда требуются все функции, которые имеются у прибора. Базового набора может быть вполне достаточно для среднестатистической семьи, и некоторые режимы вообще никогда не понадобятся. При этом нужно понимать, что чем больше функций у прибора, тем его стоимость выше.

Вообще электронный унитаз имеет ряд преимуществ перед традиционным устройством, среди которых не только экономия пространства (вместо двух сантехнических приборов устанавливается всего один). Самое главное – это обеспечение удобства во время естественных физиологических процессов человека. Если можно их сделать более комфортными, то почему бы не воспользоваться такими «полезными» функциями?

Разновидности умных унитазов по варианту подключения к канализации

Напольные модели не имеют ограничений по весу

Установка компьютеризированных унитазов практически ничем не отличается от традиционных керамических аналогов. Единственная разница в том, что умные продукты должны работать от электричества

Принимая во внимание характеристики устройств, допустимо использовать только заземленную розетку, чтобы полностью исключить возможность поражения электрическим током. Выбор модели определяется типом выхода воды из бака

В продаже имеются модели с вертикальным и горизонтальным выпуском.

По вариантам подключения умная сантехника делится на следующие категории:

Еще один нюанс, который необходимо учитывать при установке, – это необходимость установки системы фильтрации и смягчения воды для бака. Обычная жидкость не подходит для электронного оборудования, так как быстро разрушит нагреватели, трубы и чистящую насадку. Кроме того, рекомендуется использовать стабилизатор напряжения для защиты системы управления от перенапряжений.
