Уплотнители между металлочерепицей и коньком

Технология установки конька на кровлю из металлочерепицы

Обычно монтаж коньковой планки осуществляют на заключительном этапе возведения кровли, когда последние ряды металлочерепицы уложены по скатам. Установка ее должна вестись навстречу направлению преобладающих в регионе ветров.

Чаще всего для крепления коньковой планки обрешетку дополняют, установив выше верхних досок обрешетки специальные доски под конек. Зазор между такими досками соседних скатов служит для обеспечения подкровельной вентиляции, составляет он обычно 7-10 см, это значение варьируется в зависимости от типа металлочерепицы и рекомендаций производителя. По сравнению с досками обрешетки толщина подконьковых досок должна быть увеличена на 10-15 мм. Делается это для того, чтобы после закрепления коньковая планка не просела по отношению к ветровой планке.

Процесс монтажа коньковой планки на кровле необходимо выполнять по рекомендациям производителя металлочерепицы. Обычно эти рекомендации представляют средний вариант, универсально подходящий для коньковых планок любого вида и разнообразных типов металлочерепицы. Стандартные этапы установки данного элемента крыши включают в себя следующие действия:

Сначала необходимо проверить, прямо ли расположена коньковая ось кровли, большинство строителей проверяют это при помощи натянутого шнура. Допустимое отклонение здесь составляет 20 мм. Большая кривизна негативно скажется на монтируемом элементе, ведь стенки конька нужно будет подстраивать под неровности стыка скатов. Выходящие за рамки допустимых отклонений дефекты исправляют.
Затем выполняется подготовка частей конька. Угол коньковой планки подгоняется к углу соединения скатов кровельного покрытия. Для этого планка сгибается либо разгибается, чтобы ее крепежные полки в свободном состоянии соответствовали наклону скатов. Когда наклон выше 45°, планку нужно достаточно сильно сгибать. Больше всего это сказывается на полукруглых коньках, ведь их форма после таких манипуляций значительно меняется. Тут штатную торцевую заглушку необходимо будет подогнать под полученную форму или установить самодельную накладку, выполненную из плоского листа стали.
Монтаж конька начинается с одного из торцов. Устанавливается коньковый элемент поверх торцевой планки, его край наружу должен выходить на 20-30 мм. Составляющие плоского конька состыковываются друг на друге с перехлестом не меньше 10 см. Детали круглого конька состыковываются по линиям штамповки. На шатровых типах кровель в местах стыка коньков соседних скатов монтируют T или Y-образные накладки.

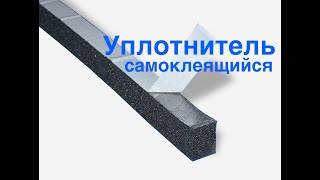

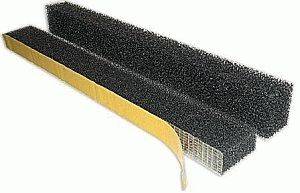

Уплотнитель для металлочерепицы укладывают параллельно, фиксируется он под коньком. В случае с самоклеющимся уплотнителем для его закрепления нужно лишь убрать с клеевого слоя защитную пленку и достаточно прижать его к необходимой поверхности. При отсутствии клеевого слоя на уплотнителе, клей наносится самостоятельно. С использованием вентиляционного рулона система монтажа немного видоизменяется. Вентиляционная лента с самоклеющимися частями сбоку должна приклеиваться к металлочерепице до установки коньковых планок.

Детали конька крепят к обрешетке или листу металлочерепицы посредством саморезов, закручивая их через волну в гребень волны. Если нарушить данное правило и вкручивать саморезы непосредственно в прогиб волны, возникает риск деформации конька, что выглядит неряшливо. При закреплении конька к металлочерепице берут саморезы 4,8 на 35 мм, при закреплении к обрешетке через металлочерепицу – 4,8 на 80 мм.

Некоторые изготовители металлочерепицы советуют устанавливать конек на заранее закрепленный коньковый брус. Так обеспечивается более надежная установка и оптимально ровное положение коньковой планки. Набивается брус вдоль ребра кровли, ширина его обычно составляет около 5 см. На него фиксируют части конька, прикручивая их к металлочерепице. Закрепив все элементы, проверяют конек на ровность. Если отклонений не выявлено, работы можно считать законченными.

Коньковая планка является очень важным элементом, ее верная установка гарантирует:

Сухое пространство под кровлей;
Декоративный внешний вид кровли из металла;
Отсутствие конденсата;
Защиту от протечек в месте монтажа;
Оптимальную вентиляцию.

Производить монтаж конька нужно с соблюдением всех правил вышеописанной техники. Если опыт в подобных работах отсутствует, лучше обратиться к профессионалам. Независимо от того, какую коньковую планку планировано обустраивать: полукруглый конек металлочерепицы, простой или фигурный – сейчас можно найти в интернете множество различных фото любых вариации конька для металлочерепицы и выбрать оптимальный материал для их уплотнения.

Монтаж конька для металлочерепицы: основные правила

Монтаж конька является завершающим этапом кровельных работ. Его выполняют после того, как все скаты крыши — от карниза до самого верха, покрыты металлочерепицей. Кстати, коньковые элементы лучше всего поднимать на крышу лебедкой или с помощью веревки. Самое первое, что необходимо выполнить — это проверить ось, то есть то место, в котором соединяются верхние края кровли. Допускается небольшая погрешность при измерении кривизны. Ее максимальная величина не должна превышать 20 мм. Если отклонения более существенны, искривление придется исправить.

Даже если прямой конек под металлочерепицу имеет полки более 20 см, все равно в его пазы следует уложить стекловату. Ее количество должно быть таким, чтобы не нарушалась вентиляция. Монтаж конька первым делом предусматривает крепление специального бруска с минимальным сечением 70х90 мм. Далее, по его краям крепят по паре обрешеточных брусьев. Чтобы было удобно работать, можно прикрепить к центральному бруску скобы и подвесить на них мостики, по которым удобно передвигаться от самого карниза, выполняя монтаж кровли из металлочерепицы .

Следующим этапом является крепление коньковой планки к центральному бруску. Специалисты советуют перед этой операцией закруглить верхнюю часть конька. Это обеспечит более плотное прилегание его элементов. Чтобы предотвратить появление плесени или грибка, рекомендуется обить всю поверхность бруса рубероидом или специальным уплотнительным материалом и проложить утеплитель, что будет способствовать продлению срока службы не только самого конька, но и всей кровли от карниза до конька. Дополнительно эти места нужно покрасить эмалью или краской.

Прямой и круглый конек: монтаж

Чтобы предотвратить проникновение влаги либо пара в подконьковое пространство, и для поддержания в нем оптимальной температуры, выполняют тепло-, звуко- и гидроизоляцию. Теплая кровля предполагает, что под слоем гидроизоляции находится утеплитель. Крепление конька к брусу следует выполнять шурупами (4,8 х 80) мм. При этом коньковое покрытие образуется за счет коньков, расположенных на скатах крыши. Основной прямой конек для кровли из металлочерепицы удлиняют приблизительно на 10 мм. Монтаж остальных коньков происходит таким образом, что их расширенные концы располагаются в направлении фронтона.

Крепление конька требует соблюдения некоторых правил. Профессионалы рекомендуют одновременно просверливать отверстия на обоих коньках: на плоской стороне бруска и продольной оси брускового горба. Важным моментом является то, чтобы эти отверстия проходили через гребни волн металлочерепицы. Монтаж конька начинают с одного из его торцов, монтируя его сверху торцевой планки и выпуская наружный край приблизительно на 20 — 30 мм. Все детали плоского конька укладываются «внахлест» размером не менее 10 см.

Чтобы соединить детали полукруглого конька, необходимо осуществить их крепление по штамповочным линиям. Чтобы не ошибиться при монтаже, лучше всего смоделировать узел конька для кровли из металлочерепицы в соответствии с наклоном крыши. Эта мера позволит и при правильном заказе листов кровли. Чтобы подогнать конек к скатам крыши, его можно разгибать и сгибать в разные стороны. Но всегда необходимо помнить, что, находящиеся в свободном состоянии полки конька должны соответствовать углам скатов крыши от самого карниза. Чтобы под прямой конек не попадал снег, между планкой конька и металлочерепицей прокладывают утеплитель и производят установку аэроролика.Торцы конька закрываются декоративными заглушками, а стыки обрабатываются специальным герметиком.

Монтаж конька крыши

Обязательное условие для установки конька — сплошная обрешётка в подконьковом пространстве из двух или трёх досок, прибитых без зазора. Начало монтажа конька производится со стороны, противоположной господствующему направлению ветра в данной местности. В этом случае нахлёст будет располагаться с подветренной стороны.

Работы по монтажу конька, как и всей кровли, нужно производить в сухую безветренную погоду. При этом нужно обязательно использовать страховочные устройства. Перед началом работы нельзя принимать сильнодействующих лекарств, а тем более принимать спиртное.

Монтаж прямого конька

Установка прямого конька производится в следующем порядке:

Часть сплошной обрешётки укрывается гидроизолирующей полиэтиленовой плёнкой. Её минимальная толщина должна составлять не менее 200 микрон.

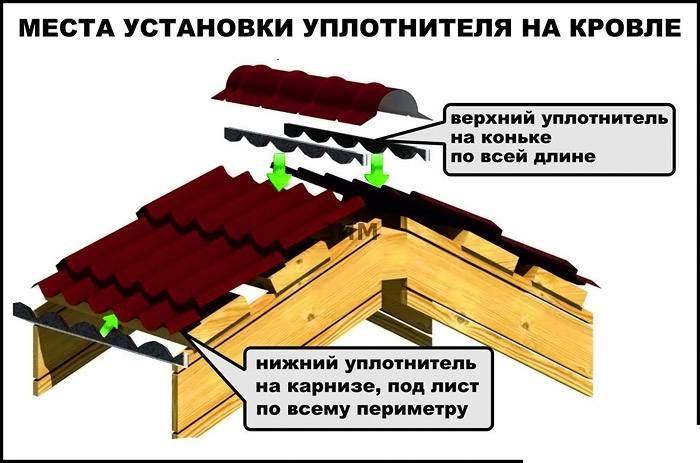

Поверх гидроизоляции прокладывается уплотнитель с отверстиями для обеспечения вентиляции пространства под коньком. Выбор материала для этого зависит от вида кровельного покрытия.
Установка собственно коньковой планки производится самонарезающими винтами или шиферными гвоздями. При этом в любом случае необходимо использовать эластичные прокладки. Их нужно закупить при комплектации материала для крыши. Прокладки можно изготовить самостоятельно, используя транспортёрную ленту и трубчатую просечку. Её недостаток состоит в том, что она чёрного цвета и не всегда гармонирует с цветом основного покрытия

А это немаловажно для экстерьера здания.

Установка коньковой планки производится самонарезающими винтами или шиферными гвоздями

Круглая коньковая планка

Круглый конёк чаще всего применяется при установке покрытия из металлочерепицы. При укладке расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть. Далее:

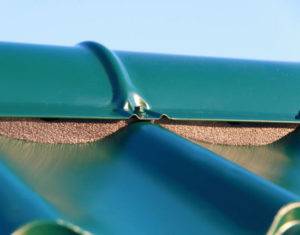

Под планку устанавливается воздухопроницаемый уплотнитель. Его можно заменить стеклотканью или минеральной ватой, обеспечив продувы. Вентилируемое пространство под коньком образуется контробрешёткой.
Крепление производится самонарезающими винтами из комплекта поставки с упругими шайбами соответствующего цвета.
Торцы коньков закрываются заглушками.
Возможен вариант с использованием дополнительной фиксации кровельного покрытия. При этом на стык укладывается брусок 50х100 миллиметров. Поверх него устанавливается металлическая лента толщиной до 0,5 миллиметра, которая крепится одновременно с краями конька саморезами.

При монтаже круглого конька расстояние между краями двух скатов должно быть не более 200 миллиметров, что позволит достаточно надёжно его перекрыть

Прямоугольный (П-образный) конёк

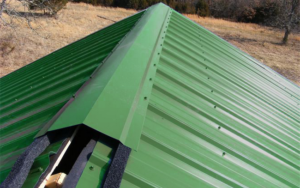

Прямоугольная коньковая планка монтируется с использованием поддерживающего бруска, который устанавливается вдоль линии конька по линии пересечения скатов. При ширине прямоугольного выступа более 50 миллиметров возможен прогиб этой детали в результате длительной эксплуатации кровли. Уплотнением может служить любой подходящий материал, часто используется поролон. Крепление производится саморезами подходящего размера.

Прямоугольный конёк монтируется с использованием поддерживающего бруска, который устанавливается по линии пересечения скатов

Формы коньковой планки

Для крыш из профлиста могут использоваться коньки:

треугольные (простые плоские);
п-образные (фигурные);
круглые (полукруглые).

Треугольная планка – самая простая деталь, выглядит, как обычный металлический уголок с завальцованными краями.

П-образный (фигурный) конек в сечении образует более сложную фигуру со сгибом на вершине в виде буквы П. Этот сгиб создает П-образный вентиляционный «карман», который способствует проветриванию конька с торцов. Фигурный конек выглядит на профнастиле более интересно, но требует большего расхода металла. Поэтому и стоимость его несколько выше.

Круглые коньки – самые декоративные, используются для волнового профнастила. По виду они напоминают полукруглый желоб с боковыми полочками для крепления. Требуют использования боковых заглушек полукруглой или конусной формы, в которых предусмотрены отверстия для вентиляции. Круглые коньки образуют самый большой вентиляционный «карман», по сравнению с планками прямой формы. Но и стоимость их самая высокая, в том числе и из-за необходимости использовать заглушки.

Как правило, длина конькового элемента составляет 2-3 м. При монтаже их собирают методом перехлеста по всей линии конькового ребра. Ширина полки коньковых планок 100-300 мм. Наиболее практичная ширина – 150-200 мм, она позволяет защитить уязвимую часть большинства кровель от внешних факторов.

Более узкие планки хорошо смотрятся на небольших крышах, но их функциональность, к сожалению, может находиться на низком уровне. Те же планки, ширина полок которых доходит до 300 мм, как правило, выглядят слишком массивно. По этой причине они находят свое применение на габаритных крышах, покрытых профнастилом с высокой гофрой.

Основные характеристики

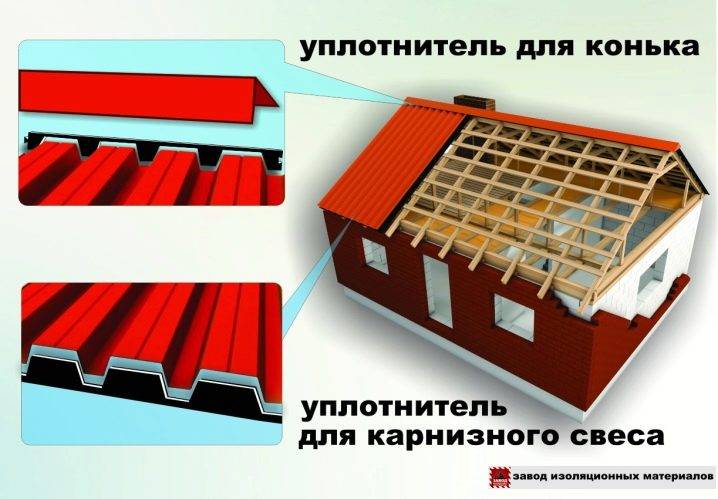

Даже при качественном монтаже покрытия крыши практически всегда остаются небольшие щели и зазоры. Уплотнитель, закрывающий их, играет роль защитника кровли от различных атмосферных явлений.

Этот материал обладает прекрасными техническими характеристиками, чем объясняется его частое использование в монтажных работах.

Основное предназначение уплотнителя – защита конструкции от попадания различного мусора и влаги.
Использование данного материала позволяет поддерживать определенный температурный режим внутри конструкции.

Технические характеристики уплотнителя позволяют обеспечивать прекрасную вентиляцию кровли.
Данный стройматериал обладает звукоизоляционными и ветроизоляционными свойствами.
Использование строительной ленты защищает конструкцию от появления плесени.
Материал не теряет своих свойств при контакте с бензином или маслом.
Также он легко поддается раскройке и сварке. Для этих целей можно воспользоваться строительным феном или паяльником. При необходимости для склеивания строительной ленты можно использовать двухсторонний скотч либо специальный строительный клей.

Последствия слабой или нулевой вентиляции

Завершая тему, нельзя не коснуться неприятностей, к которым может привести отсутствие или неэффективная работа коньковой вентиляции. В начале этой статьи уже упоминалось, что последствия от неправильно организованного вентилирования могут быть достаточно серьезными, вплоть до полной замены крыши.

Конечно, для чтобы довести ситуацию до такого состояния необходимо серьезно нарушить правила устройства перекрытий и крыши или долгое время не обращать внимания на проблемы с вентиляцией. Однако вероятность столкнуться с неприятностями все же велика.

В первую очередь проблемы с вентиляцией кровли приводят к повышению влажности и конденсации влаги на элементах кровли. Зимой влага конденсируется на конструкциях кровли и превращается в иней, который при оттепели тает и превращается в воду.

Растаяв этот иней намочит стропильную систему и попадет в утеплитель. Следствием станет снижение эффективности теплоизоляции и расселение гнилостных микроорганизмов

Последствия такого явления самые неприятные и разрушительные:

Намокшие деревянные конструкции поражаются грибком и постепенно разрушаются;
Металлические крепежные элементы начинают ржаветь и теряют прочность;
Конденсат, капающий с конструкций крыши на утеплитель перекрытия или мансарды, проникает в него, сводя на нет теплоизоляционные свойства.

Второй распространенный вид негативных последствий от неправильной установки коньковой планки или конькового аэратора, либо отсутствия в них уплотнителя – это попадание в конструкцию крыши посторонних предметов.

В ветреную погоду в подкровельное пространство могут проникать дождь или снег, приводя к намоканию элементов кровли или утеплителя.

Устанавливайте вентилируемый конек таким образом, чтобы коньковая планка надежно и с запасом перекрывала зазор между скатами в верхней части крыши

При отсутствии конькового уплотнителя или ленты на чердак могут проникать птицы. Они могут свить там гнезда и досаждать постоянными шумами, а могут расковыривать и вытаскивать для строительства своих гнезд утеплитель.

Принимая решение об установке конькового элемента без уплотнителя или ленты понаблюдайте или поинтересуйтесь у соседей о том, много ли мелких птиц в этой местности

Еще одним опасным последствием отсутствия коньковой вентиляции может стать образование ледяной дамбы (затора) на крыше. Такое явление присуще плохо утепленным крышам с небольшим наклоном, задерживающим на себе снег, или при наличии снегозадержателей, установленных на карнизах.

Причинами образования ледяного затора является слишком высокая температура воздуха под кровлей из-за утечек тепла и отсутствия вентиляции. В результате снег над чердаком постоянно подтаивает и скатывается вниз. В то же время на карнизном свесе, под которым нет теплого чердака снег не тает и задерживает поступающую сверху воду. Постепенно на карнизе образуется опасный нарост из снега, воды и льда

Особенно опасно такое явление, если под карнизом ходят люди, ведь падение сосулей и наледи может нанести непоправимый вред.

Также нужно отметить, что коньковая вентиляция является лишь составным элементом в вентиляции кровли и чердака и по сути представляет собой вытяжку. Исходя из этого, для ее нормальной работы требуется обеспечить приток воздуха под кровлю, например, через карнизные продухи.

Если этим пренебречь, то в отсутствие необходимого притока воздуха, даже идеально сделанной коньковой вентиляции просто нечего будет вытягивать на улицу, а водяные пары продолжат скапливаться в конструкции крыши и разрушать ее.

Кроме того, устраивая коньковую вентиляцию, нельзя забывать об установке пароизоляции перекрытия и утепленных скатов мансарды, они защитят от бытовых испарений утепленные конструкции. В холодных крышах барьеры от пара не используют. Для защиты от атмосферной воды как утепленных, так и холодных крыш необходима гидроизоляция.

Также обязательной составляющей вентиляции крыши являются слуховые и фронтонные окна. Первые сооружают на вальмовых и шатровых типах крыш, вторые – на односкатных, двускатных и ломаных. Кроме них в качестве дополнения монтируют вентиляционные клапаны с вентиляторами и без, отдушины и прочие устройства.

Вентиляция кровли

Эффективная вентиляция подкровельного пространства осуществляется при помощи конька. Особенно актуален этот вопрос для крыши со слоем утеплителя, который негативно переносит повышенную влажность. Для получения коньковой вентиляции применяют устройство кровли следующего типа :

По завершению установки стропильной системы крепят пленку гидроизоляции в поперечном направлении к стропилам. При этом оставляют напуск с нижней стороны шириной не менее 15 см.
Швы гидроизоляционной пленки проклеивают специальной соединительной лентой.
Поверх стропильной системы устанавливают обрешетку и контробрешетку.
На обрешетку устанавливают металлочерепицу, где предварительно закреплена гидроизоляционная пленка, защищающая конструкцию крыши от протечек воды.
В нижней части карниза устраивают вентиляционные зазоры, которые обеспечивают поступление воздуха.
При помощи контробрешетки добиваются получения необходимого для вентиляции кровли зазора под скатом.
Под коньком устраивают выпускные отверстия, через которые влажный воздух выходит.

Отсутствие вентиляции пространства между кровельным материалом и пленкой будет способствовать скоплению там влаги, развитию плесени и постепенному разрушению обрешетки и металлочерепицы.

Крыши из металлочерепицы в последнее время приобретают большую популярность. Грамотное устройство и расчет кровли из металлочерепицы позволяет получить оптимальное соотношение цены и качества, что подтверждается многолетней эксплуатацией этих крыш в нашей стране. Для устройства крыш собственными силами необходимо знать целый свод правил и уметь применять их на практике. Обучение по материалам с видео имеет множество преимуществ, способных обеспечивать лучшее усвоение и выступают наглядным примером выполнения работы. По этой причине видео уроки сегодня используют во многих направлениях обучения персонала.

Установка конька

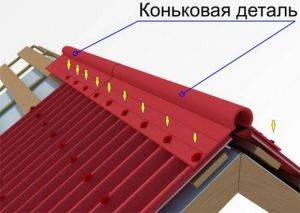

Схема установки полукруглого конька

Конек-металлочерепица имеет лишь одно предназначение: замкнуть собой верхние кромки листов кровельного покрытия и надежно связать этим скаты вашей крыши.

Обратите внимание! Рекомендуется подбирать ширину полок конькового уголка не меньше 15см. В противном случае, сильные зимние ветра могут намести снег в чердачное помещение

Помимо этого, следует упомянуть, что коньки, не имеющие обортовку, обладают недостаточной жесткостью и после монтажа не очень красиво выглядят снизу.

Для начала вам надо приобрести комплект металлических коньков, высчитанный по длине кровли. Не забудьте при этом учесть обязательный нахлест их друг на друга не менее 5 см.

Перед кровельными работами подготовьте трап и страховку. Из инструментов вам обязательно понадобятся строительный шнур, саморезы и электродрель с насадкой под них либо шуруповерт.

Удобнее всего работу производить вдвоем, а еще лучше втроем с напарниками, потому как перемещения туда-сюда по верхнему коньковому ребру кровли очень затруднительны. Помощники облегчат вам задачу.

Первое, что вам надо будет сделать – убедиться, что коньковая ось ровная (это участок, где смыкаются все верхние края крыши). Небольшая степень кривизны (не больше 2см) не сможет отразиться на монтируемом коньке. Однако более существенные отклонения необходимо будет максимально исправить.
Даже если вы приобрели доборные элементы с шириной полок больше 20 см, не забудьте уложить в коньковые пазы легкую прослойку стекловаты. Не переусердствуйте с уплотнителем, в противном случае вы можете нарушить вентиляцию. Данная мера защитит кровлю от ветра, заметающего снег под волны листов кровли.
Можете использовать и промышленные уплотнители, так называемые «филеры», которые уже были описаны нами выше. Следует сразу предупредить, что они достаточно дороги.
Далее ваш подающий помощник должен подцепить один коньковый уголок, примите его. Ваш второй напарник на противоположной стороне кровли должен сделать то же самое.
Затем металлочерепица-конек должна быть вами уложена на внешнюю кромку конька крыши, вровень с крайними из листов покрытия. Обязательно соблюдайте пропорции и старайтесь не допустить лишнего вертикального зазора.
Ваш помощник, в это время, на противоположной стороне крыши должен следить за тем, чтоб внутренний край доборного элемента крыши не съезжал, либо не перекашивался, относительно оси.
Если все прошло нормально, зафиксируйте внешний край конька к кровле шурупами. То же самое необходимо сделать и с другим элементом. Вслед за этим настает очередь шнура. Его концы закрепите на ребре, нулевой точке металлических коньков, любым удобным для вас методом. Чуть приподнявшись над шнуром, посмотрите на линию конька.
По этому ориентиру выровняйте и зафиксируйте внутренние стороны коньковых уголков.
Вслед за этим можете монтировать оставшиеся планки, следя за их положением, относительно шнура.
О том, как крепить конек на металлочерепицу. Шурупы вкручивайте не редко и не часто. Просто, время от времени, проверяйте уголки, чтоб они не хлопали. В противном случае, при сильном ветре вы будете слышать раздражающие звуки.

После того, как закрепите шурупами, по гребням волн черепицы, все коньковые уголки, спросите у стоящего внизу помощника: все ли нормально? Если услышите положительный ответ, соберите шнур и спускайтесь на землю – ваша работа окончена.
