Гостиная или зал
Переходим к следующей жилой комнате. Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
для ноутбука
настольной лампы
USB Хаба
любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах. Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
на входе в гостиную
над диваном
в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону. В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
10 розеток
3 проходных выключателя
3 обычных выключателя
2 интернет розетки под витую пару
1 TV розетка

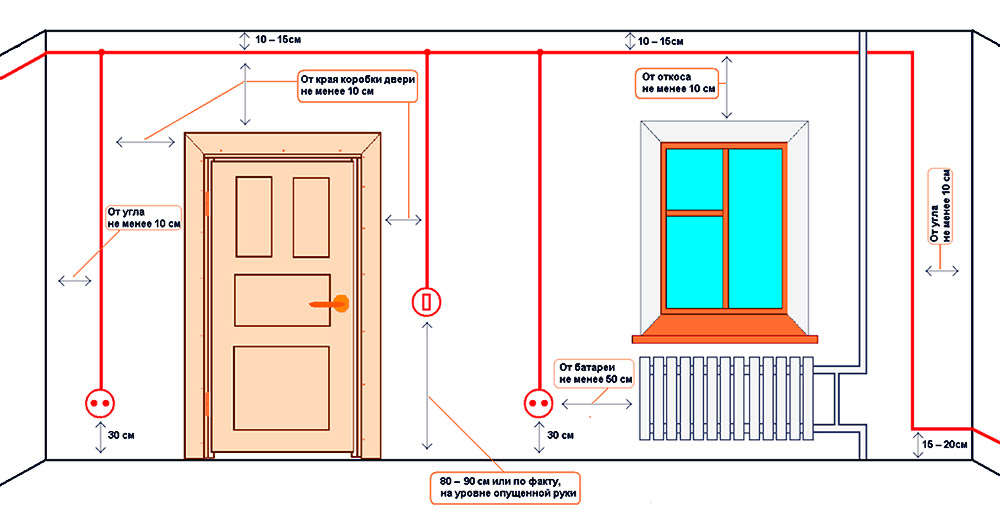

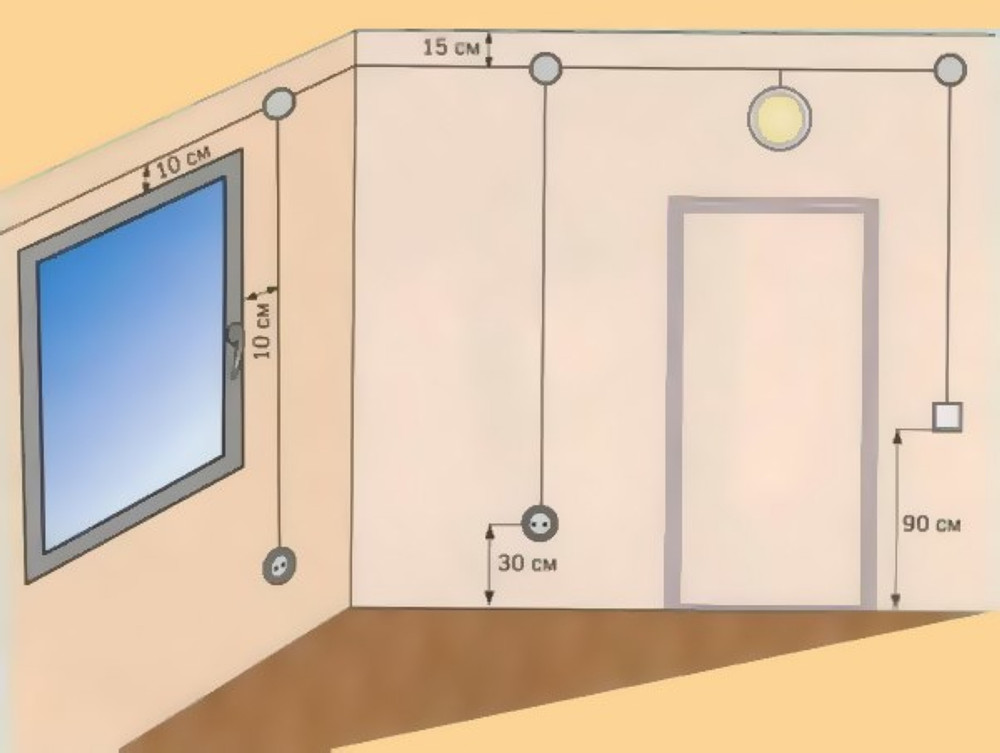

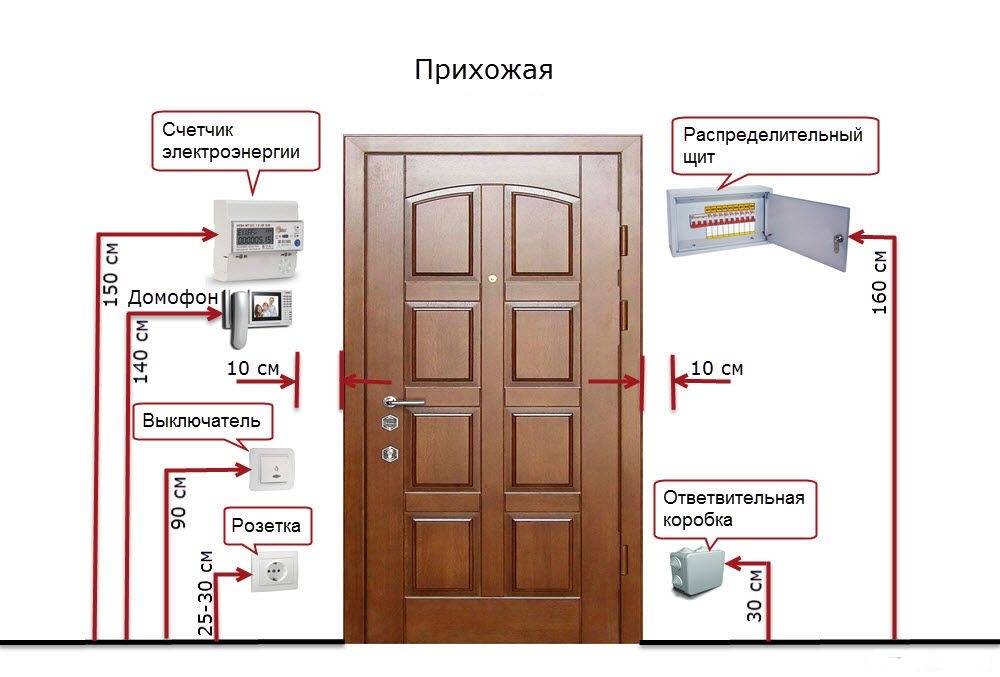

Высота установки розеток в разных комнатах
Гостиная или Зал
Под телевизор, в зале, на высоте 140 см.
Подробно об этом читайте в статье – как правильно подобрать высоту розетки в спальне для телевизора, с учетом диагонали ТВ.
Спальная комната
– над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см
– над прикроватными тумбочками: 600 – 700мм
– для телевизора в спальне – 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали здесь.

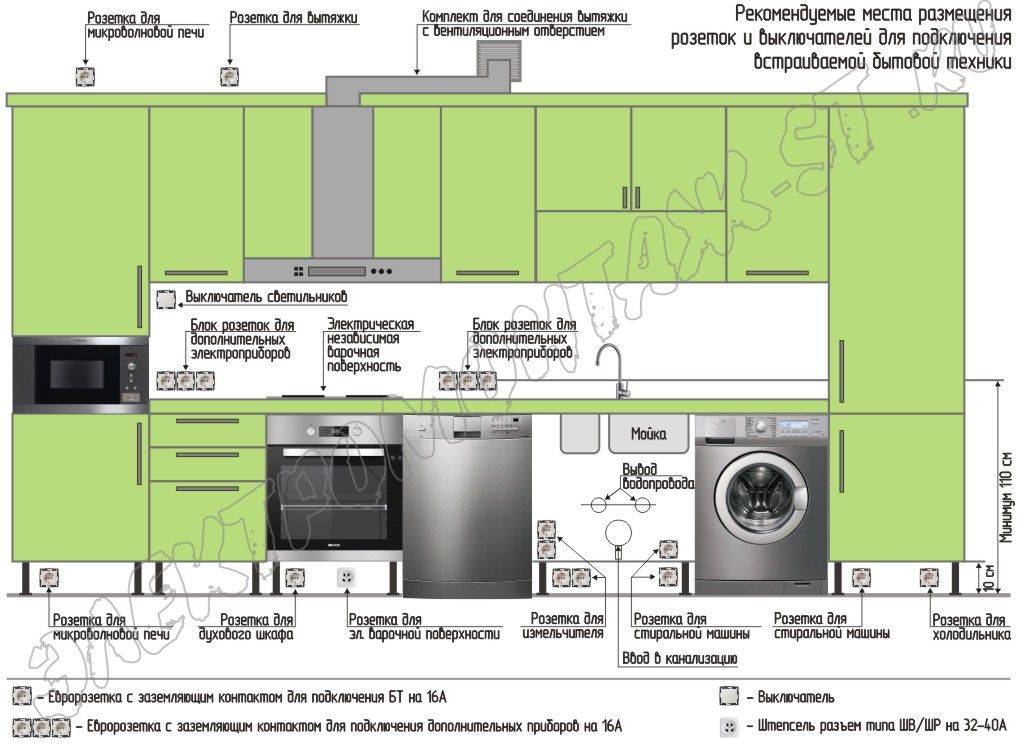

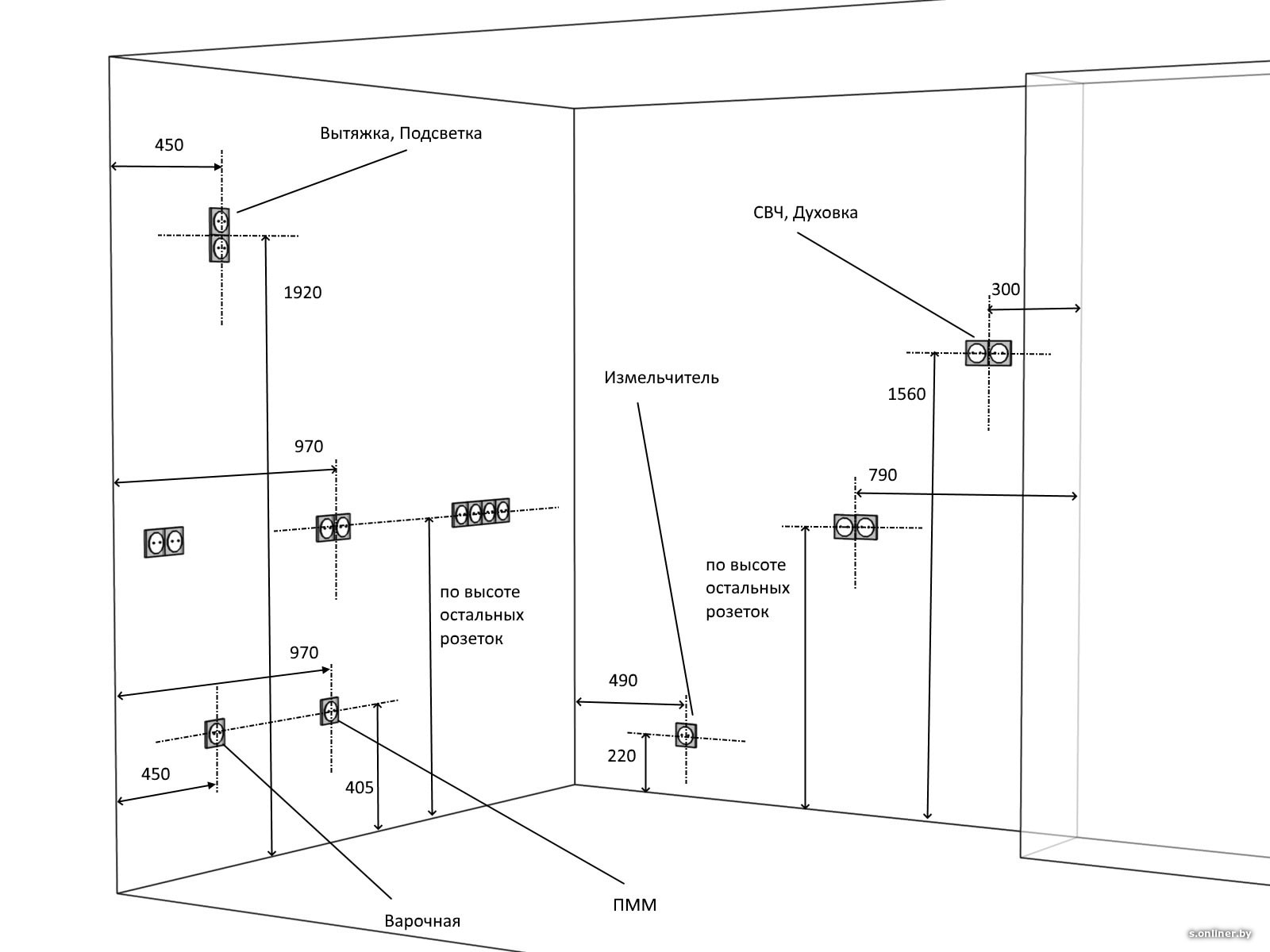

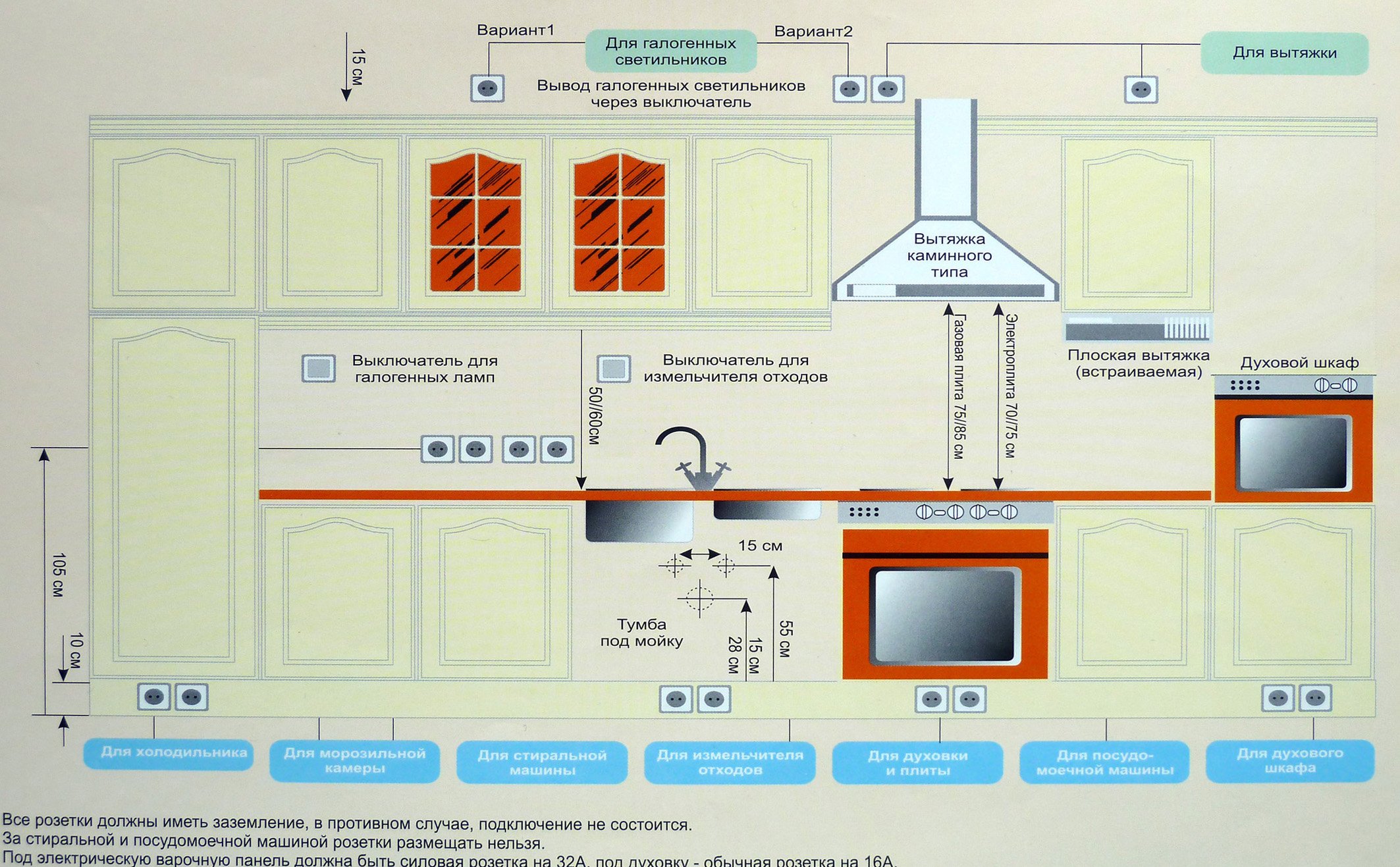

На кухне
Над столешницей на фартуке – 110 см
Для холодильника 10 – 30см
Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу
Для кухонной вытяжки 155-165см до напольной плитки. Для плит и варочных панелей высоты различаются.
Ванная и туалет
В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.
Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.
Важно:
- Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
- Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
- Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор

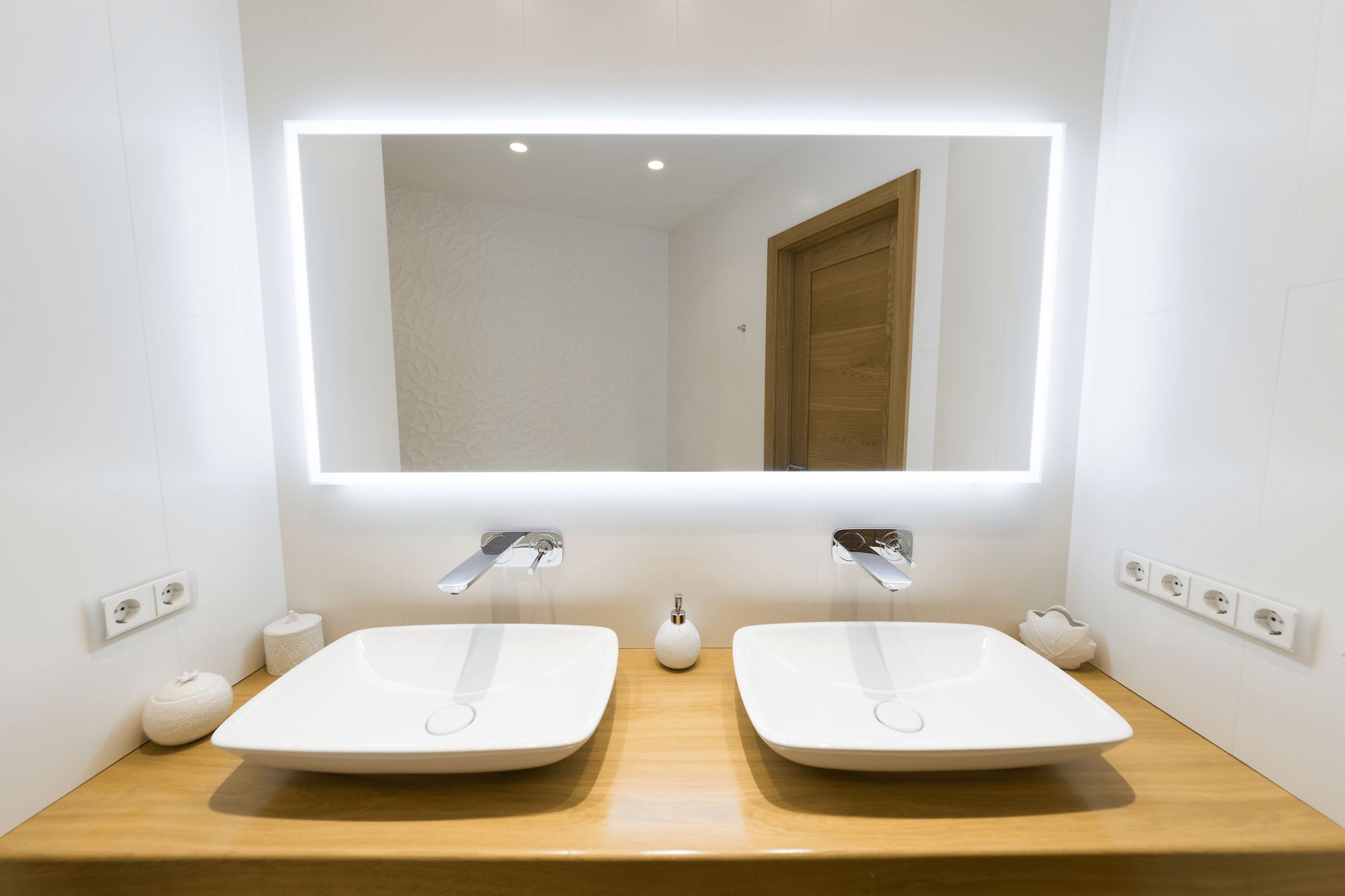

- Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
- Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб
Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:
1. Определиться с расстановкой мебели и элетроприборов в помещениях.

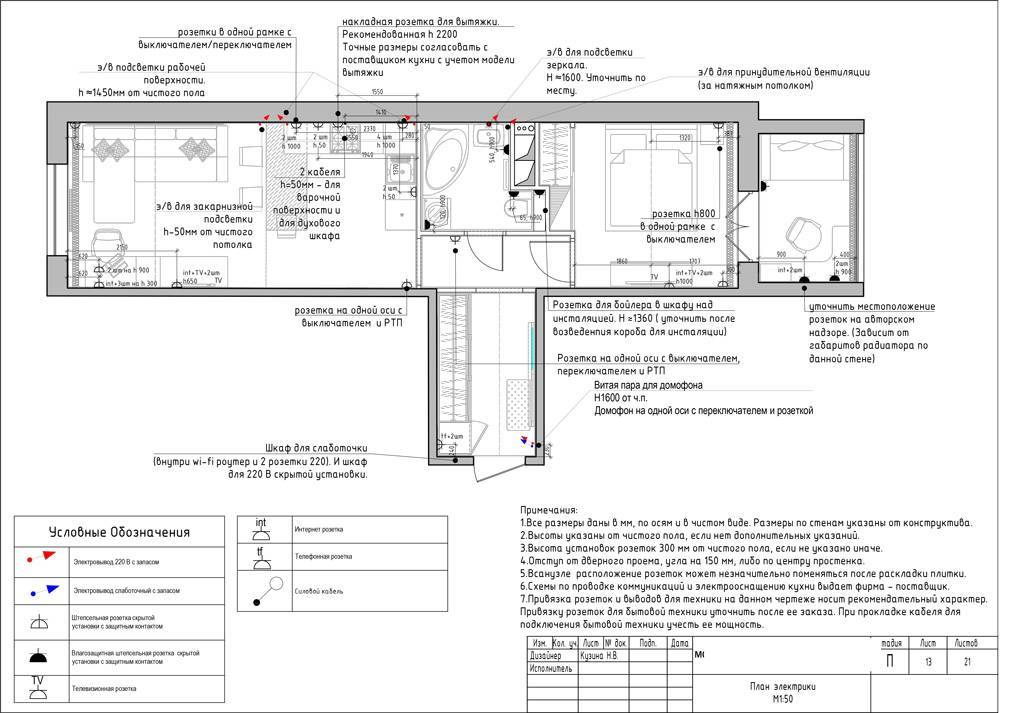

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.
2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.
– Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.
– Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте – 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.
– Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.
3. Чтоб правильно определить высоту установки и выключателей, сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).
4. Расположение переключателей зависит от типа помещения, так например:
– в длинном коридоре или на лестнице, удобнее установить в начале и в конце
– в спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.
Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.
5. В тех местах, где вы не определились с расположением мебели или электроприборов, советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.
Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано здесь.
Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.
Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.
Существующие нормативы
Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.
Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

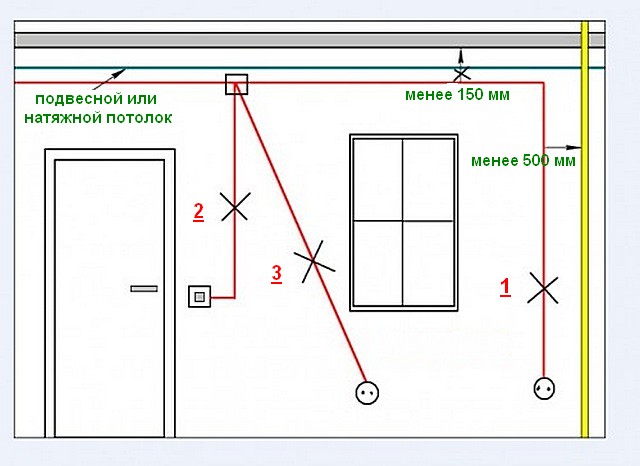

Пункт 7.1.50 ПУЭ-7:
- розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
- допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
- в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.
Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:
- в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
- в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
- розетки рекомендуется устанавливать на высоте в 1 м;
- в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
- на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.
ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

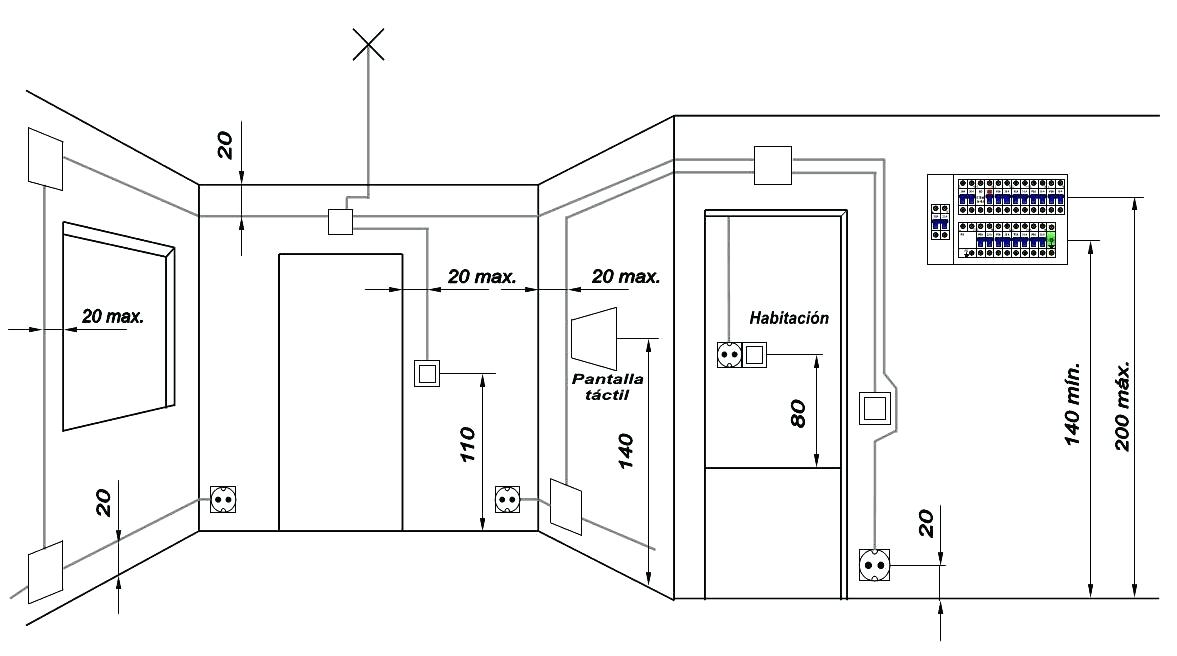

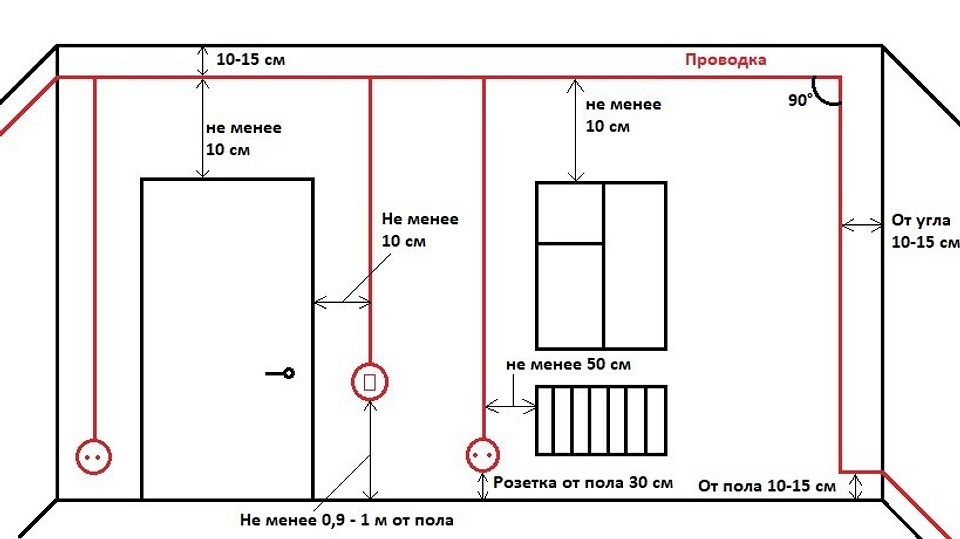

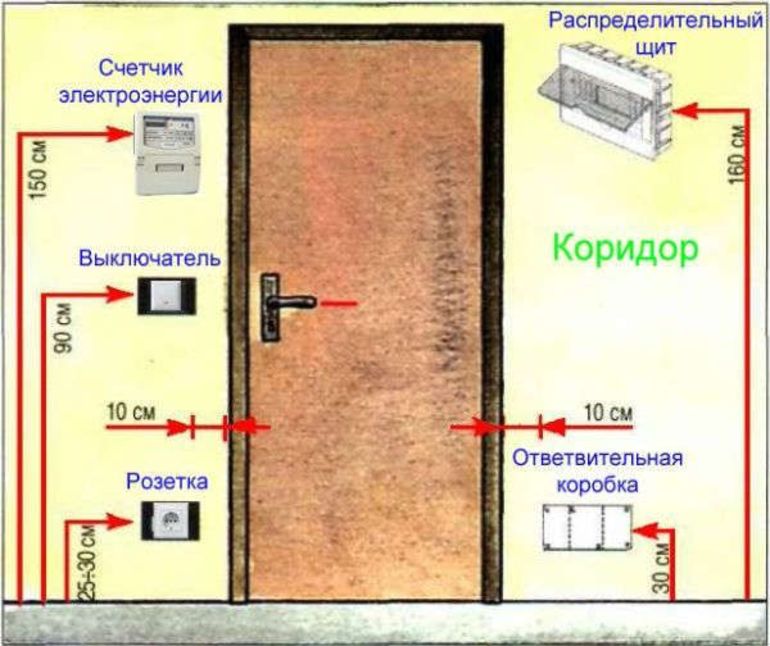

Высота установки розеток и выключателей по ГОСТ и ПУЭ
СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:
- в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
- в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
- минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).
В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:
- выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
- розетки: 0,9 – 1 м.
В обиходе такой способ монтажа получил название «советский стандарт».
Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.
Подготовительные работы

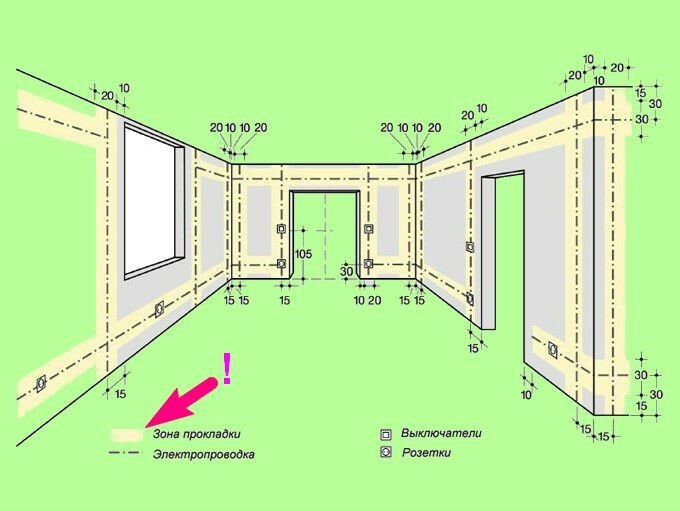

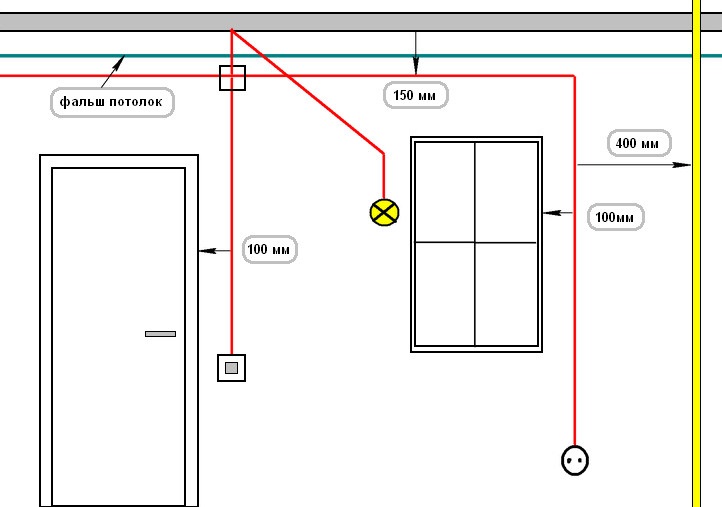

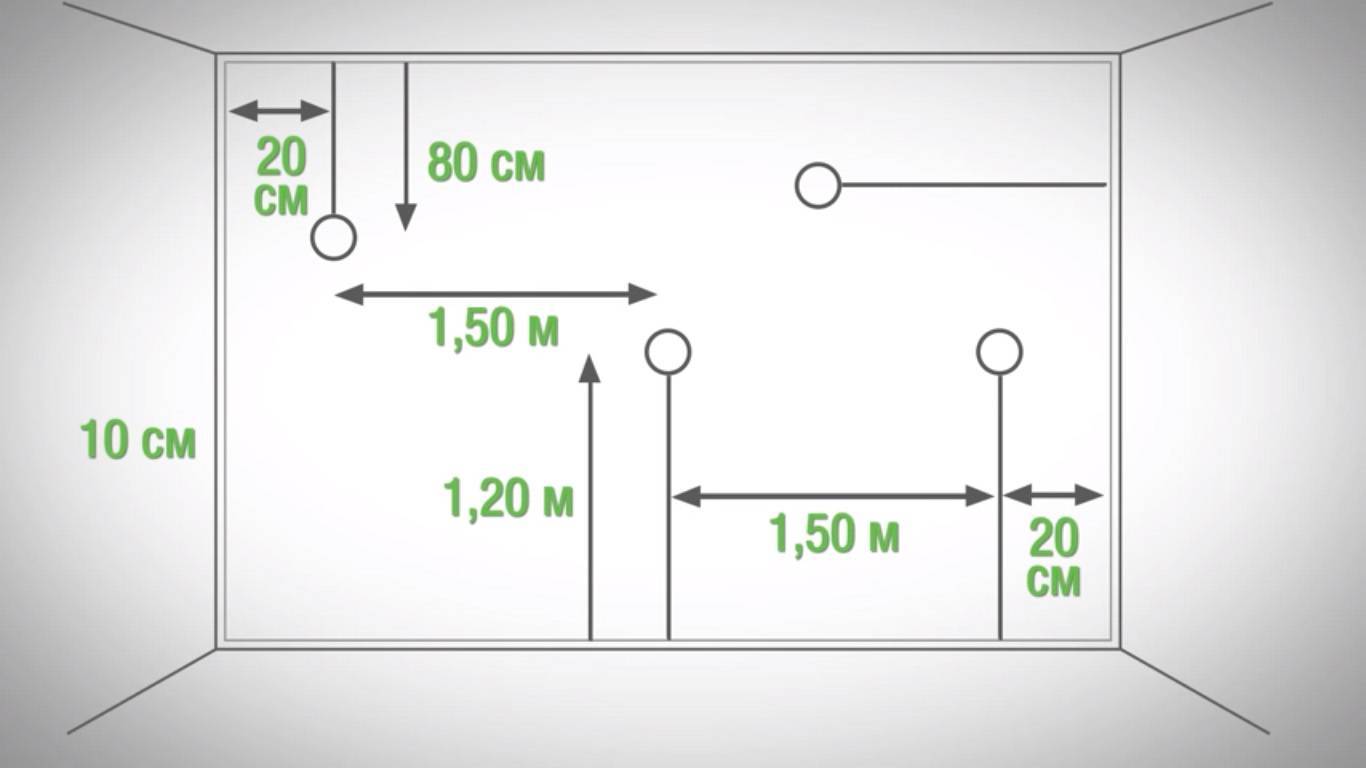

Определение точек выводов, прокладка проводов
Установка розеток начинается с прокладки проводов. Если не вдаваться в расчётные подробности, отметим, что на розетки следует вести трёхжильный медный провод с сечением каждого проводника 2,5 мм2, хорошо зарекомендовала себя марка ВВГнг. Заметим, что в редких случаях, когда нужно запитать какой-то мощный потребитель (джакузи, электроплиту, духовку…), то к нему ведут и 4-миллиметровые жилы, однако там применяют чаще прямое подключение на клеммы, а не розетки. Проводка в жилых помещениях делается скрытая — в штробах, проводник, даже будучи в двойной изоляции, должен заключаться в защитную самозатухающую пластиковую гофру (её диаметр 16 или 20 мм).
Расположение розеток, а соответственно и выводов провода, нужно тщательно продумать, чтобы было удобно пользоваться электроприборами, и не возникало проблем с монтажом
Здесь важно всё — от высоты над полом (сейчас общепринятый стандарт — 300 мм) до положения профилей подсистем (каркасов) и количества розеток, типов электроустановочных изделий в одной рамке. Наиболее логичным будет на бумаге составить рабочий план расположения розеток и выводов с геометрической привязкой к стенам и мебели, а также указать состав многопостовых блоков

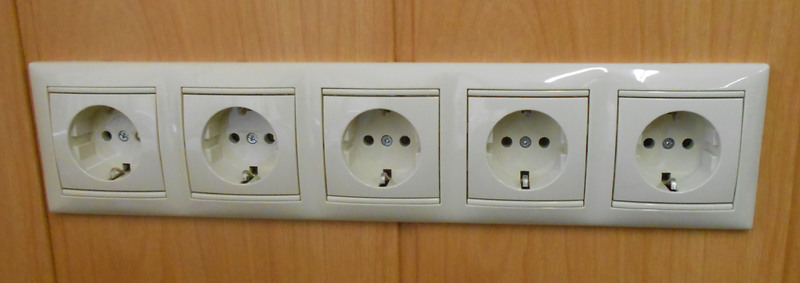

Практически все производители предлагают горизонтальные рамки, в которых можно расположить максимум 5 или 6 механизмов, а вертикальные рамки выпускаются в двух- или трёхпостовом исполнении. Заметьте, что под один фасад можно загнать не только силовые розетки, но и выключатели, а также всевозможные слаботочные гнёзда (телефон, интернет, акустика, внутридомовая связь, TV…).
На один блок розеток, весьма желательно к крайнему механизму, подводим один силовой питающий провод (если сечением он не менее 2,5 квадрата), остальные запитаем от него шлейфом, это допускается нормами ПУЭ. Идеальным с точки зрения надёжности считается вариант, когда на каждую розетку от распредкоробки или даже от щита идёт отдельный провод, но тогда расходы на проводники и трудозатраты увеличиваются в разы.
Очень важный момент — оставляйте провод с запасом, из стены должен выходить «хвост» минимум 150–200 мм. Короткие вывода сильно усложняют монтаж.
Внимание! Не выводите провод из стены по центру розетки, так как в эту точку ставится стабилизирующее сверло коронки. Лучше выпустить проводник на несколько сантиметров в стороне (на сплошных минеральных основаниях), либо до монтажа установочных коробок оставить за облицовкой (для каркасных вариантов)
Инструмент и расходные материалы
Как мы уже говорили, с инструментом для установки розеток проблем особых нет, он недорого стоит и практически полный его комплект имеется в арсенале большинства мало-мальски подготовленных домашних мастеров.
Итак, нам потребуется:
уровень пузырьковый реечный, длиной от 200–500 мм (более габаритным работать не очень удобно);
рулетка;
отвёртка тонкая;
нож монтажный с выдвижным лезвием;
бокорезы или плоскогубцы;
клещи для зачистки проводов (желательно);
коронка из набора по дереву диаметром 68 мм (внимание, не в каждом комплекте есть такой размер оснастки);
шуруповёрт или дрель;
установочные коробки;
зажимы «Wago» или подобные.
Точки электродоступа для телевизоров и компьютерной техники
Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.
Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.
На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.
Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).
Таким образом, может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).
Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.
В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.
Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.
При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.
Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.
Гостиная
Эта комната, в которой семья проводит большую часть времени, когда находится дома. Здесь, как правило, стоит телевизор, приставка кабельного или спутникового телевидения, медиацентр или еще какая-то аудио-видео аппаратура, вроде игровых приставок для детей. Часто в гостиной находится база для трубки городского телефона, wi-fi роутер. Уже пять-шесть точек. Плюс, к этому нужно оставить пару свободных разъемов на всякий случай: зарядить мобильник, включить ноутбук. Да мало ли!

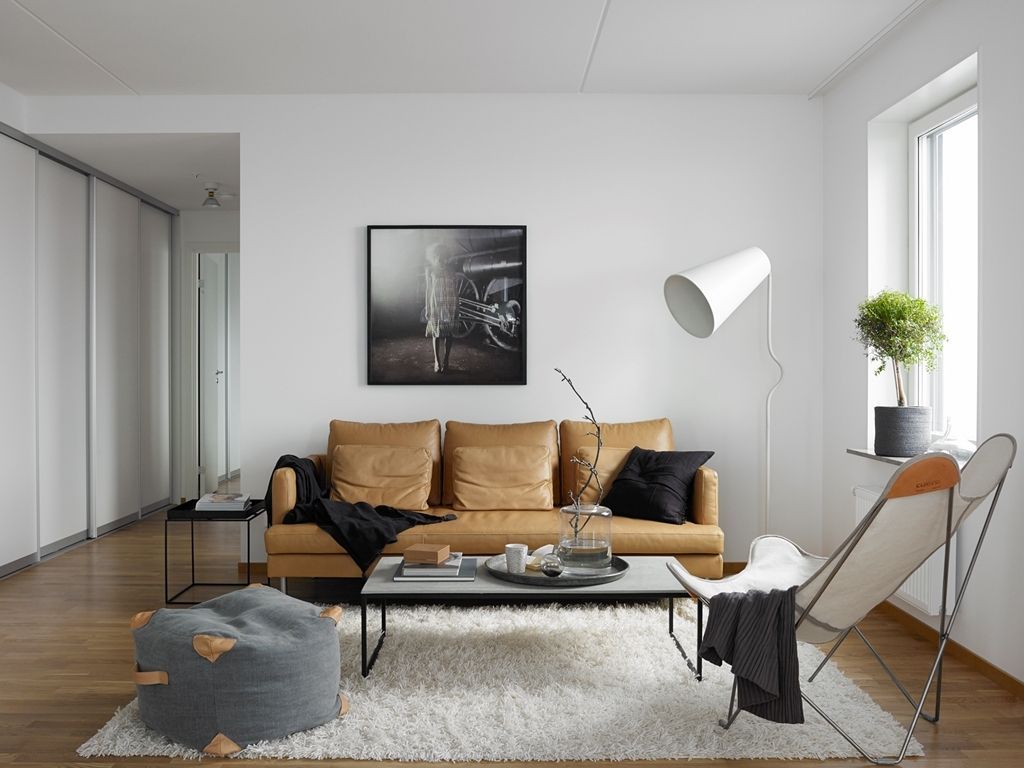

1. Зона дивана
Чтобы правильно разместить розетки, вместе с планированием электросети нужно сразу продумать расстановку мебели в комнате. Иначе окажется, что они расположены за диваном или шкафом. Большая часть электроприборов в гостиной всегда включена, например, кондиционер, телевизор, приставки, роутер, телефон. Розетки для них могут быть заслонены креслом или, например, декоративным вазоном. Свободные точки должны быть легкодоступны.

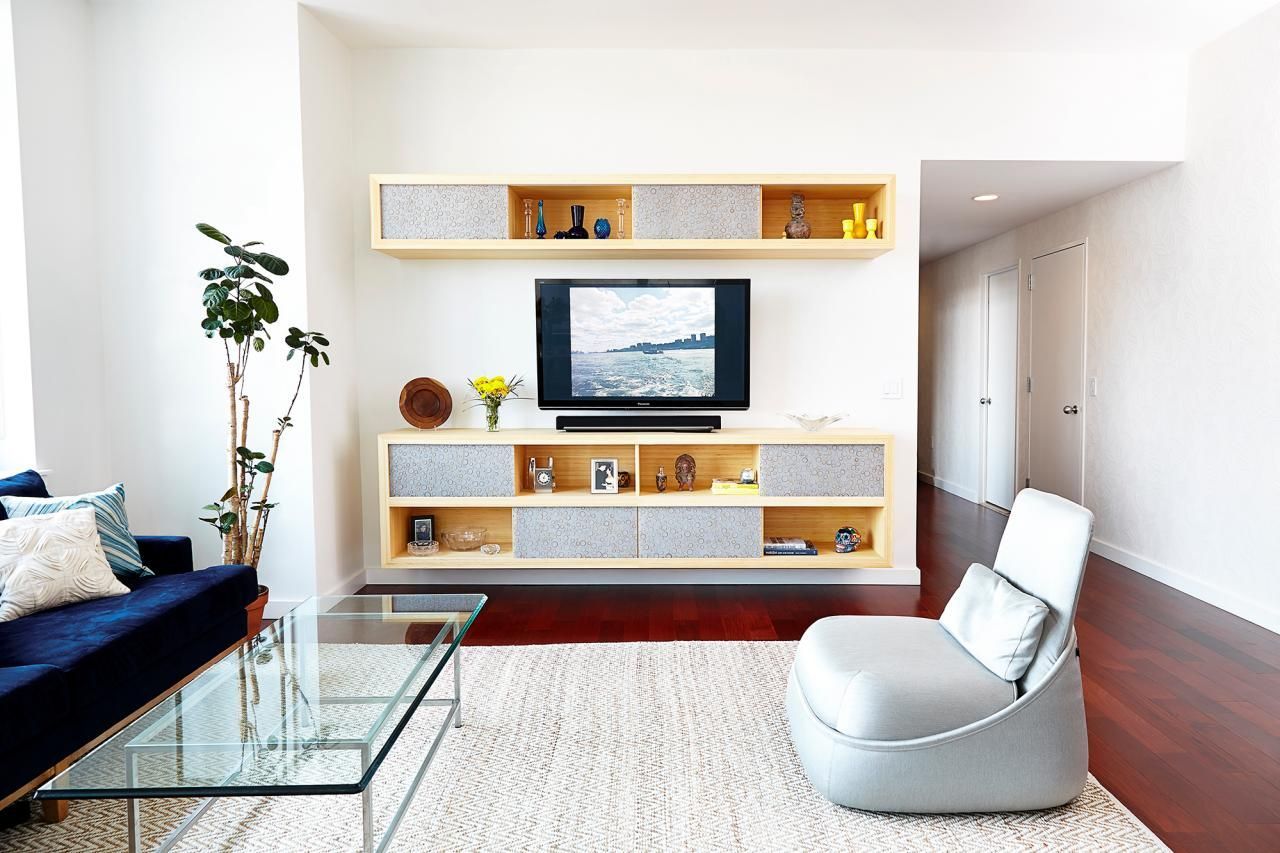

2. ТВ-зона
Если розетки для всех электронных гаджетов гостиной можно оставить на уровне 30 см от пола, то к разъему для телевизора, висящего на стене, или кондиционера нужен отдельный подход. В этом случае предусмотрите место прямо за экраном телеприемника или возле кондиционера, чтобы свисающие провода не портили картину.
Монтаж розеток в деревянном доме: обеспечиваем пожарную безопасность
Высушенная древесина хорошо горит.
Это свойство создает большие проблемы в вопросах обеспечения безопасности зданий из дерева: бревна, бруса или выполненного по каркасной технологии.
Монтаж проводки в деревянном доме требует строгого соблюдения правил, выработанных многолетним опытом человечества, а установка розеток является необходимой частью этого процесса.
Печальный опыт погорельцев и пожарников свидетельствует, что когда очаг возгорания находится внутри деревянной стены, то тушить его очень сложно. Придется первоначально разобрать часть стеновой конструкции, а на это уходит много времени.
Требования законодательства к скрытой проводке
Российские нормативы требуют изолировать электрические провода и кабели от древесины герметичным пространством из металла.
Оно в случае повреждения изоляции и начала ее возгорания не даст возможности огню перекинуться на дерево, а ограниченный объем воздуха исключит приток кислорода, чем предотвратит горение.

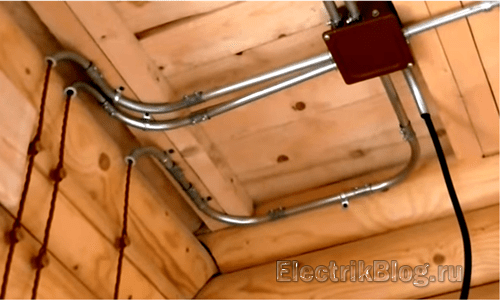

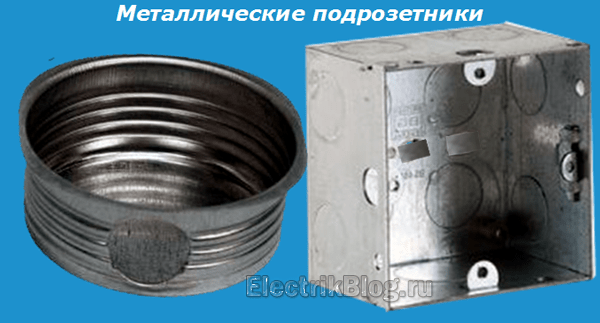

Поэтому скрытая проводка помещается в металлических трубах или коробах определенной толщины, а розетки и выключатели встраивают в специальные конструкции подрозетников из негорючих материалов.
У них сбоку имеется отверстие для резьбового соединения с трубой ввода кабеля электропроводки, а розеточный механизм вставляется и крепится сверху винтами. Обычные пластиковые конструкции здесь запрещены.

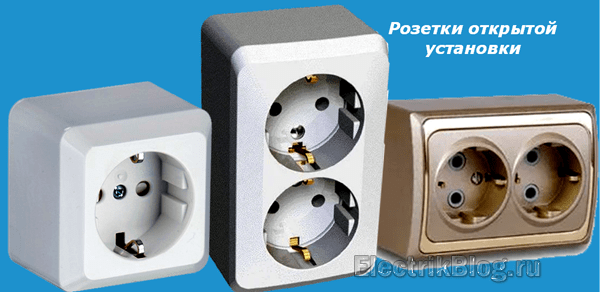

Монтаж розеток в открытой проводке
Приведу два разрешенных правилами и наиболее пожаробезопасных способа:
- ретро проводка;
- кабель-каналы.
Для этих случаев изготавливают закрытые со всех сторон корпуса розеток из пластика.

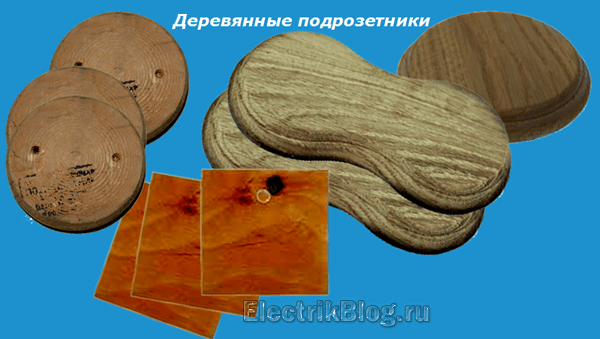

Их крепят к стене через специальные переходники — подрозетники из негорючих материалов.
Существуют подобные подставки из различных слоев древесины, которые дополнительно используются в декоративных целях. Их защищают от возгорания пропиткой противопожарными смесями.
Подобная обработка не исключает полное развитие пожара, но значительно отодвигает начало возгорания.
Способы открытой прокладки проводки и монтаж электрических точек в ней допустимо делать не только в деревянных домах, но и внутри зданий из любых других строительных материалов.
Технические моменты подключения и размещения проводки в стиле ретро предлагаю посмотреть в видеоролике Владислава Гуслер.
Фаза слева или справа

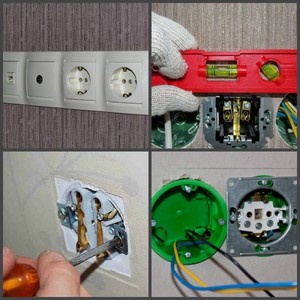

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.
Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?
На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.
Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.
Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.
Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.
желто-зеленый провод – земля
синий или бело-синий – ноль
разноцветный или белый – фаза
После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.
Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.
Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.
При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.
В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.
Все что остается, это установить лицевую панель и накладную рамку.
У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.
То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.
Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.
А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.
К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.
Только после этого, все закрепляется без проблем.
Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.
Разновидности устройств
Как розетки, так и выключатели могут быть одинарными, двойными или тройными. Но последние пользуются не такой популярностью, как первые два варианта. Они объединены в один массив, имеют общую крышку и подрозетник. Розеточная группа — несколько розеток, установленных в один ряд. Для монтажа модуля (массива) розеток или розеточной группы используется обычный подрозетник.

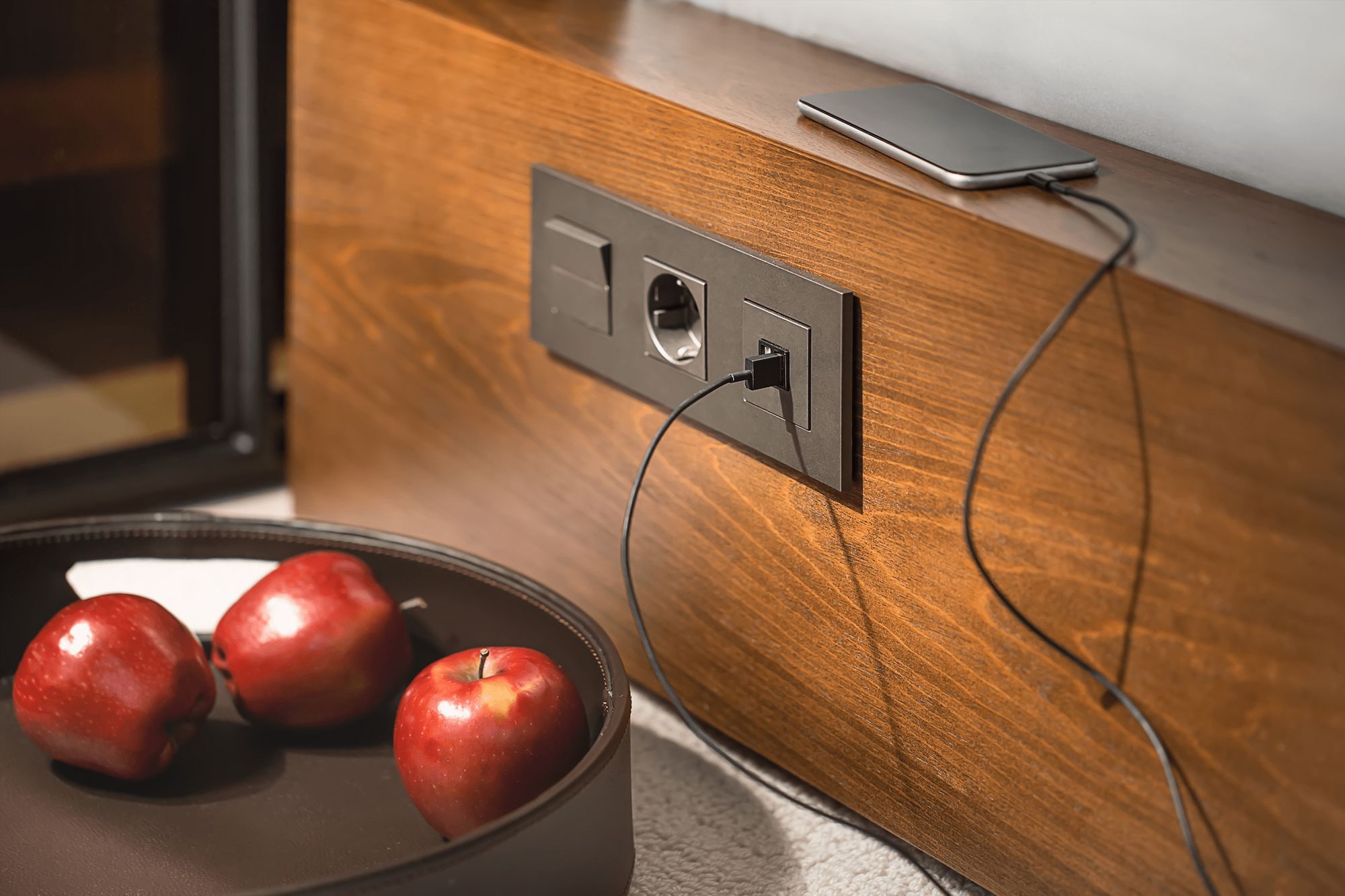

Кроме этого, устройства могут обладать и другими дополнениями. К примеру, разъёмами для подключения интернета, телевидения, стационарного телефона, установкой таймера, датчика, который отключает плюсовой контакт при прикосновении к розетке и тому подобное. Розетка или выключатель, как правило, монтируются в специальный монтажный короб, который преждевременно устанавливается в проделанную дыру в стене.
Модель «выручалочка»
Простая и удобная современная модель накладной розетки. У неё есть множество преимуществ, но также можно отметить и недостатки.
Модель «выручалочка» позволяет:
- Полностью заменить розетку и подрозетник при необходимости, при этом декоративное покрытие стены не портится, поскольку крышка полностью закрывает крепёжную накладку.
- Заменить старые розетки на устройства стандарта «евро» не будет сложной задачей, к тому же не нужно снимать подрозетник и портить декоративное покрытие.
- Используя специальный подрозетник, можно устанавливать устройства и в гипсокартонное покрытие повышенной прочности и надёжности.
- С этим же подрозетником их можно монтировать в деревянные стены. Если возникнет дуга, то произойдёт замыкание через металлическую обойму, и дальше она не будет распространяться.
Европейские аналоги
Если сравнивать фактор потребительской потребности, то модель «выручалочка» является не самым лучшим вариантом. Противоположностью по этим характеристикам является устройство с выдвижными розетками. Оно очень быстро набирает популярность в странах Евросоюза.
Хотя с другой стороны, такое устройство имеет низкий уровень безопасности, поскольку из-за монтажа в стене полностью всего устройства участились случаи возгорания. Хотя и розетка является удобной, так как она не портит интерьер помещения, а при необходимости вытягивается, но это больше маркетинговый ход, чем полезная функция.
