Как правильно установить автоматику для распашных ворот

Установка электромотора

Итак, для открывания ворот нужно либо толкнуть одну створку, либо потянуть на себя цепь. В дальнейшем можно автоматизировать конструкцию – к примеру, установить электромотор и подключить его к редукторам от автомобильных дворников. Преимущество такого варианта в том, что в качестве источника энергии вполне применим даже старый аккумулятор, благодаря чему автоматика не будет зависеть от электричества. Но есть один недостаток: створки могут открываться слишком медленно из-за незначительной мощности аккумулятора.

Видео — Автоматические ворота своими руками

Помимо того, можно использовать мотор от стиральной машинки. Средняя мощность таких моторов составляет 110-115 Вт, скорость вращения – 1500 об./мин. Редуктором в данном случае послужит винтовой домкрат для легкового автомобиля. Домкрат нужно несколько модернизировать – установить за конической шестерней шкив от той же стиралки. Так домкрат превратится в линейный редуктор (или актуатор, как его еще называют).

Видео — Ворота автоматические распашные. Монтаж

Домкрат приваривается параллельно цепи таким образом, чтобы при движении его ползунок оттягивал за собой цепь. Для соединения последних между собой можно использовать обычную стальную проволоку.

Для соединения мотора со шкивом используется обычный ремень от стиральной машинки. Обороты мотора снизятся примерно 1:4, поэтому шкив желательно сделать самому, притом минимального диаметра.

Теперь ворота готовы к эксплуатации. Для более детального ознакомления с автоматикой можете посмотреть тематический видеоролик.

Видео – Самодельные распашные ворота

• https://derevyannie-doma.com/instruktsii/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami.html
• https://masterim.guru/sdelaj-sam/avtomatika-dlya-raspashnyx-vorot/
• https://stroychik.ru/zabor/avtomaticheskie-vorota-svoimi-rukami
• http://obustroen.ru/blagoustroystvo/vorota-i-zabory/avtomatika-dlya-raspashnyx-vorot-svoimi-rukami.html
• https://rusolymp.ru/stroitelstvo/avtomatika-dlya-raspashnyh-vorot-svoimi-rukami
• https://svoimi-rykami.ru/stroitelstvo-doma/vorota/avtomatika-dlya-vorot-svoimi-rukami.html
• https://2proraba.com/malye-postrojki/avtomatika-dlya-vorot-svoimi-rukami.html
• http://tolkostroyka.ru/vorota/avtomatika-dlya-vorot-svoimi-rukami/

Подготовительная работа

• Для точного определения применяемого типа автоматики необходим будет параметр как расстояние от существующей петли до внутреннего края установленного столба.
• Итак, когда определились с выбором типа распашной автоматики, необходимо выполнить подбор комплекта. Для этого вам понадобиться выполнить замер ширины одной створки, учитывая силу ветра, которая будет ложиться на ваш механизм.
• Для этого, прежде всего, проверьте простоту хода створки. Вам требуется проконтролировать данный параметр, так как нормально смонтированные ворота каждый должен открывать одним пальцем. Если это не так, то могут быть причину в перекосе самого столба, створки, или заржавевшей и не смазанной петле ворот, перекосе навесной петли.

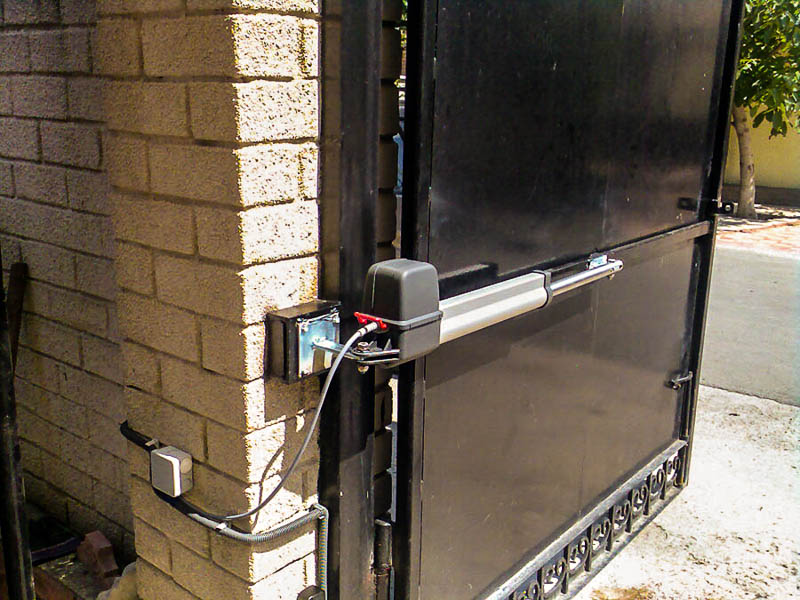

Распашные ворота с автоматом

Каждая из этих возникающих причин может увеличивать ваше усилие при выполнении открывания и закрывания многократно, что не будет точно способствовать безотказному процессу работы автоматики ворот. Так как приводы должны передвигаться по уровню, а из-за наклоненного участка столба траектория станет отклоняться от спроектированной горизонтали, что может затруднить работу автоматики.

Самостоятельная установка оборудования

Автоматика должна быть защищена от осадков в летнее и зимнее время

Перед началом работ нужно изучить рекомендации к приобретенному продукту относительно того, как правильно установить автоматику на распашные ворота

Следует обратить внимание и на требования к проему и окружающему участок пространству

Что понадобится для работы

Одна из главных вещей при установке автоматических распашных ворот – безопасность использования. Поэтому предпочтительно приобретать блоки, рассчитанные на невысокие показатели напряжения (до 36 В). Можно купить готовый к установке актуатор на створку (их необходимо два – по одному для каждого полотна).

Важно также продумать организацию автоматической остановки двигателя на крайних позициях движущихся элементов, чтобы система не вышла из строя. Для решения этой задачи используются концевые выключатели и бесконтактные датчики

Подготовить непосредственно проем своими руками несложно. Для стоечных опор используются металлические трубы. Из таких же элементов делается каркас, при этом берется профиль двух типов сечения – 4х2 и 6х6 см

Также важно приобрести компоненты запирающего механизма. Закладные детали изготавливаются из швеллеров или трубок

Установка при открытии ворот внутрь

Автоматика для ворот, открывающихся наружу

Кронштейны закрепляются на выведенных закладных, при этом на крайних уголках хода конструкции монтируются упорные элементы. Изготавливаются они из уголка или арматурных деталей. Возможна установка привода уже после монтажа самих ворот. Этот способ подойдет, прежде всего, для линейных конструкций. Если столб выполнен из кирпича, в середине делают нишу.

Установка при открытии ворот наружу

Трубка или швеллер с квадратным сечением (сторона – 10 см) монтируется в середину кирпичной опоры и затем производится приварка арматуры. Для профильной трубки выводят 3 закладные. К опорному столбику привариваются петли. Высота укрепления приводных элементов должна быть идентичной размещению закладных. При монтаже автоматики один кронштейн сваркой соединяют с каркасной рамой, другой – с закладной

При прокладке проводов важно проверять их состояние (в частности, целостность изоляции и отсутствие иных повреждений)

Основные правила ухода за механизмом ворот

Если на распашных воротах с автоматической системой являются чувствительными к разнообразным преградам, поэтому при наличии посторонних элементов нарушается работа ворот. Во избежание неприятностей рекомендуется регулярно проводить систематические осмотры и диагностики.

Рекомендуется регулярно проводить очистку и смазку автоматических элементов. Это обеспечит снижение нагрузки на распашные ворота, и исключить возможность стирания компонентов системы.

Распашные ворота с автоматикой характеризуются удобствами в эксплуатации. Несмотря на сложный механизм, соорудить его можно своими руками.

Уважаемые друзья, одно из направлений моей деятельности это инвестирование с международной компанией TRUST INVESTING,минимальный сумма для участия составляет 15$,ориентировочная доходность 20% в месяц, кто также интересуется, хочет заниматься данной деятельностью, пишите мне в Telegram: @gennadiyy (name Геннадий Филиппов). Всё подробно расскажу и покажу (в том числе по skype свой рабочий стол, свою статистику), плюс моё сопровождение на всём пути.

После регистрации добавляем в закрытый чат вTelegram: TRUST INVESTING RUSSIA

Источник : https://postroimka-dom.ru/zabory-i-vorota/raspashnye-s-jelektroprivodom-svoimi-rukami.html

Распашные ворота с электроприводом своими руками

Установка распашных ворот с электроприводом своими руками – это сложный процесс, который требует соответствующих знаний, умений и навыков. Если допускаются ошибки, то система работает некорректно.

Необходимые материалы и инструменты

Перед установкой конструкции рекомендуется подготовить необходимые инструменты и материалы. Для распашных ворот рекомендуется использовать:

• стойки для опор;
• металлический жесткий каркас;
• обшивку;
• электрический привод;
• гаражные петли;
• металлическую задвижку.

Для правильной установки автоматической системы рекомендуется использовать растворитель, кирпич, трехжильный кабель, цементный раствор и грунтовку, изолированные поливинилхлоридные трубы, электрод, саморезы, профильные трубы.

Для выполнения работ по изготовлению распашных ворот используется лопата, отвертка-индикатор, болгарка, автомат УЗО, молярная щетка, строительный уровень, щетка для металла, шуруповерт, измерительные инструменты, сварочный аппарат.

Подбор электропривода

Выбор электрического привода для распашных ворот своими руками – это ответственная задача. Это устройство, в котором двигатель управляет рычагом с помощью редуктора.

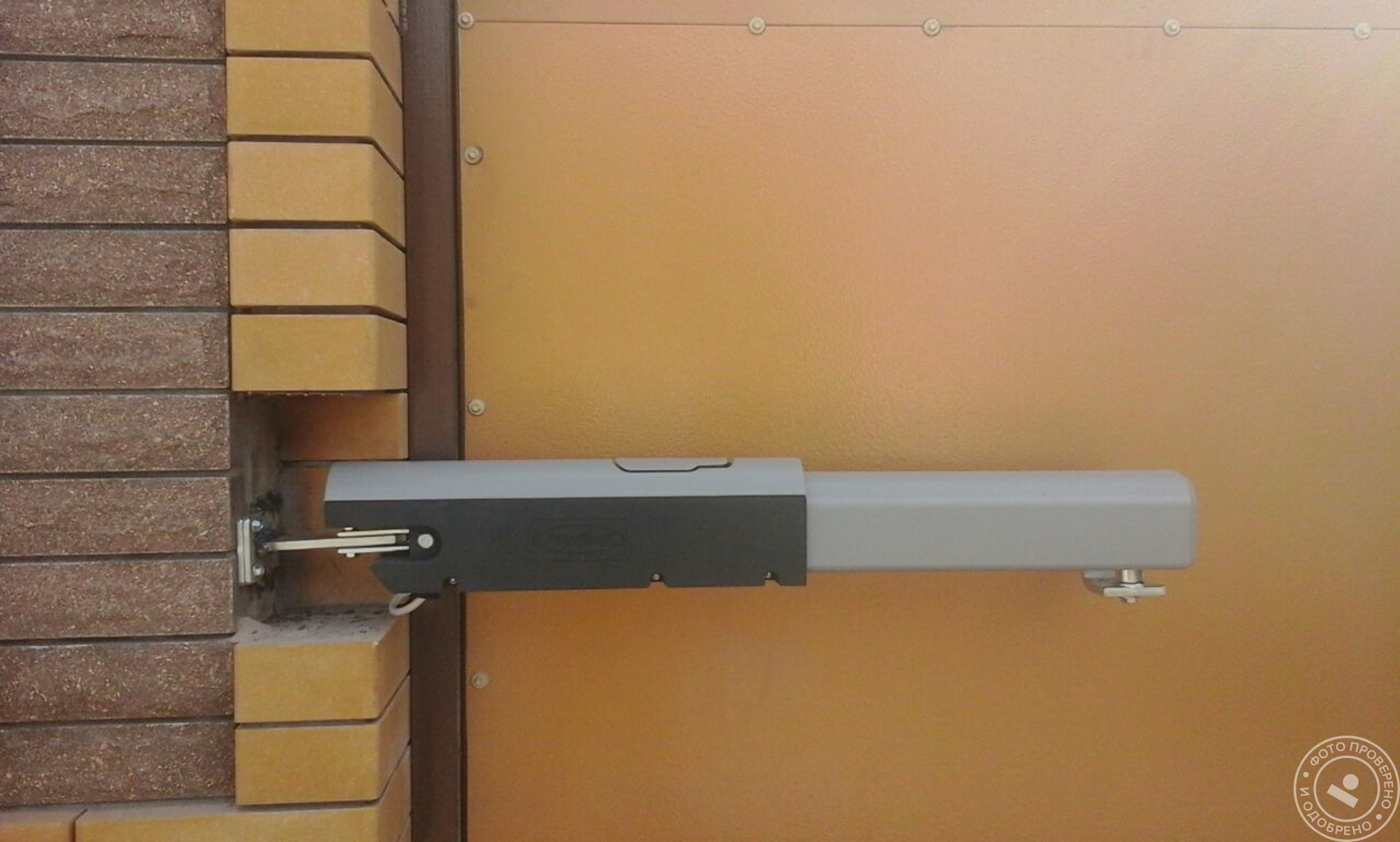

Линейный привод для распашных ворот своими руками работает по принципу: двигателем вращает винт через редуктор, в результате чего передвигается гайка в одну сторону с направляющей, преобразуется энергия вращения, открываются ворота. По окончанию цикла работа замедляется блоком управления.

Рычажный привод для распашных ворот своими руками обеспечивает плавность и бесперебойность работы ворот. Мотор передает энергию на вертикальный вал через редуктор. Рычаги, которые перемещают конструкцию, удерживают кривошип.

Гидравлический самодельный привод для распашных ворот своими руками – это надежная конструкция. Гидравлический насос двигателя устройства усиливает поступление к гидроцилиндрам рабочего раствора. Гидроцилиндры обеспечивают передвижение ворот. Датчики гарантируют безопасную работу системы.

Если створки открываются внутрь

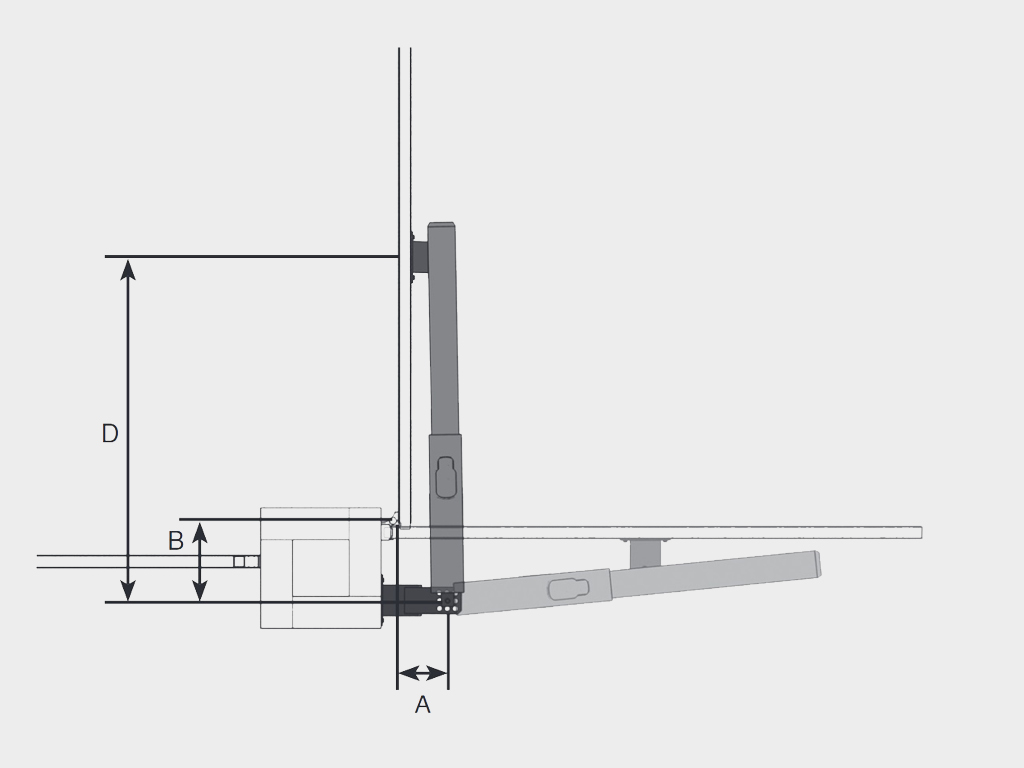

Между центральной точкой петли и чертой несущего столба длина 60 миллиметров. Если ворота распахиваются внутрь, то расположение внутренних столбов такое же, как и наружных. Специалисты советуют делать закладку посредине трубы из металла или швеллера. На следующем этапе выводятся закладные, которые крепятся на кронштейны. На крайние углы движения ворот устанавливаются упоры, которые выполнены из уголка или арматуры.

Если ворота открываются внутрь, то при установке автоматики может возникнуть необходимость в проделывании углубления. Электрический привод может устанавливаться после монтажа распашных ворот. Этот вариант установки используется при установке линейного привода. При монтаже без углубления рекомендуется соблюдать все условия.

Если створки открываются наружу

Если устанавливаемая створка на распашных воротах, открывающихся наружу, находится изнутри, то рекомендуется изготовить закладные. С этой целью используется металлическая труба, сечение которой составляет 10х10 сантиметров. Можно использовать швеллер, который рекомендуется правильно установить по центру столба из кирпича. Для монтажа привода на распашные ворота приваривают арматуру.

Закладные выводятся для профильной трубы, сечение которой составляет 6х3 сантиметра. Они должны выводиться в опорном столбе, к которому приваривают петли. Для распашных ворот используются три закладные.

При монтаже конструкции параллельно устанавливается автоматика. Для этого сваривается первый кронштейн с рамой каркаса и второй – с закладным элементом столба. При выполнении всех работ рекомендовано строго соблюдать все нормы. Все провода, которые прилагаются, проверяются на цельность и наличие изоляции.

Блок и пульт управления

При выборе автоматических элементов определяется парусность, ширина и вес створок, направление открывания ворот. Блок питания подключают при отключении проводки и коммуникаций.

Приемник, который обеспечивает прохождение всех сигналов, устанавливают в специальный разъем в плате управления. В разъем дополнительно устанавливают две перемычки, предназначенные для тестирования привода.

Фотоэлементы подключаются в последнюю очередь, поэтому предварительно устанавливается перемычка. После того, как приемник будет подсоединен, программируется пульт, с помощью которого обеспечивается дистанционное управление в соответствии с инструкцией производителя автоматики.

Как осуществить монтаж своими руками?

В процессе монтажа для распашных ворот привода необходимо принять во внимание несколько характерных нюансов. К примеру, подобрать привод необходимо опираясь на стороны открывания створок: наружу или внутрь

Подготовка к установке

Перед монтажом автоматики своими руками на ворота определитесь с необходимыми вещами. Потребует набор таких инструментов и материалов:

• дрель;
• плоскогубцы;
• шуруповерт с насадками;
• строительный метр;
• изолента;
• молоток.

Электропривод – это то, чем отличаются обычные распашные ворота от автоматических.

Поэтому вначале требуется выбрать, механизм какого типа будет использоваться: линейный или рычажный. Для определения требуемого типа, выполняют своими руками замер расстояния между петлей и внутренней частью столба. Если оно до 1,5 см, то применим линейный механизм. Такая автоматика стоит гораздо меньше и выглядит лучше, т.к. не имеет рычагов.

При расстоянии в 1,5-3 см доведется оборудовать систему рычажного типа, либо сделать ниши для линейной системы. Такой привод для распашных ворот рычажного типа в принципе тоже надежен и совсем неприхотлив в работе.

После того, как автоматический привод будет подобран, следует продолжить выбор комплекта. Для этого нужно определить ширину створки и учесть ветровую нагрузку.

Если это не соответствует истине, то следует найти причину. Все изъяны тут же ликвидируются, так как электропривод, установленный на распашные ворота, должен двигаться четко по уровню, а из-за того, что столб наклонился, угол движения может сместиться, что отрицательно повлияет на автоматику. Когда все недочеты ликвидированы, стоит начинать установку на столбы системы. Размеры для него четко изложены в инструкции к изделию. Желательно строго соблюдать все указания производителя, чтобы автоматика в будущем работала долго и качественно.

Если ворота открываются внутрь?

Это стандартная схема. Подойдут любые приводы, предназначенные для распашных ворот. Если основа – столбы из стали, то лучшим вариантом станет линейный электропривод. Он недорогой, к тому же надежнее и компактнее.

Привод рычажного типа, применяемый для распашных ворот, тоже подойдет. Но из-за высокой цены он редко используется. Хуже, если у вас колонны из кирпича, а сами распашные ворота расположены в центре этой колонны.

В этой ситуации линейный электропривод абсолютно не подходит. Автоматика рычажного типа может ставиться на сам столб, а рычаги дадут возможность открыть распашные ворота, сооруженные на расстоянии до 20 см от края столба.

Подготовка ворот и мест крепления

Для любых ворот и дверей можно установить привод, осуществляющий автоматическое распахивание. Главное, предварительно спроектировать монтаж механики. Речь идет о прочной фиксации привода. Крепежный элемент – стальные листы с углублениями. Одна пластина фиксируется перпендикулярно створке, а вторая – в аналогичном положении только на заборе или столбе.

Оба листа устанавливают в одной плоскости и на одном уровне. При монтаже учитывают силовую тягу приводного механизма. Так, как она высокая, то лучшим способом крепления принято считать сварку. Если столб из камня или кирпича, то к нему пластину крепят анкерными метизами. Специалисты рекомендуют заранее прокладывать стальные элементы еще на этапе строительства в таких случаях – это надежнее.

Более простая схема установки относится к монтажу дверей, которые распахиваются внутрь. В воротном проеме прокладывают кабель. Для него предварительно укладывают пластиковую трубу размером 32 мм.

Основные параметры приводного устройства можно определить еще на начальной стадии монтажа. Для этого нужно измерить дистанцию между углублениями. Делают это при открытых и закрытых воротах. При открытых дверях узнают длину механизма в сложенном виде. Разность между полученными параметрами обозначает размер рабочего хода.

Ручные пружинные весы тоже помогают узнать силу открытия и закрытия дверей. Для этого нужно потянуть за фиксатор створки в сторону противоположной детали. Это рекомендуется делать для более точного подбора двигателя.

Место установки

Устройства автоматизации обычно устанавливают на воротную створку, но для рычажных конструкций возможна и подземная установка

Поскольку для открытия требуется значительная нагрузка, критично важно, чтобы опорные столбы или колонны обладали большой прочностью и имели закладные для монтажа привода. Наиболее распространённый вариант — металлическая труба, обложенная кирпичом, и выведенные наружу приваренные детали для крепежа

Для рычажных систем, у которых усилие прилагается в одной точке створки, место установки не играет особой роли и определяется в основном удобством монтажа или эстетическими соображениями. Для линейных моделей, у которых усилие распределяется по всей ширине полотна, выбор оптимального места монтирования во многом зависит от парусности конструкции. Наиболее распространённые варианты — поверху или посредине воротной створки. В любом случае имеет смысл получить консультацию у продавца и получить понятные точные чертежи по установке купленного изделия.

Подготовительные мероприятия

Чертеж — самый важный этап в любом строительстве.

Для того чтобы конструирование и установка автоматических ворот прошла успешно, необходимо в первую очередь составить чертеж. На лист необходимо нанести схематически будущую конструкцию ворот с указанием размеров. Кроме того, схема должна содержать размеры всех устанавливаемых деталей.

Разница между обычными и автоматическими распашными или откатными воротами только лишь в установке дополнительного устройства – привода. Здесь необходимо определиться с выбором

Также стоит обратить внимание на то, что под воздействием ветра движение створок останавливается, но учитывая, что ваши ворота будут достаточно легкими, необходимо предусмотреть дополнительную защиту от порывов

Размер створок

При расчете параметров будущих ворот необходимо учитывать следующие нюансы:

• въезжающее транспортное средство должно оставлять с обеих сторон не менее 30 см;
• чем больше ширина ворот, тем проще осуществляется въезд транспорта;
• ширина створок всецело зависит от типа транспортного средства.

При въезде в установленные ворота только легкового автомобиля хватит и ширины 2,5 м, а длины – 2 м. Но для въезда микроавтобуса ширина должна составить не менее 2,5 м.

Выбор материала

Для того чтобы изготовить каркас ворот, лучше всего применить профилированные трубы из стали. Такой материал максимально увеличивает жесткость конструкции и гарантирует ее прочность.

Для обшивки каркаса может использоваться несколько типов материалов:

1. доска, штакетник;
2. профилированные листы;
3. поликарбонат;
4. металлические листы;
5. ковка.

Прекрасно смотрятся комбинированные конструкции, для которых используется обшивка деревом или поликарбонатом, дополненная элементами ковки.

Особое внимание стоит уделить опорным стойкам, материал для которых необходимо подбирать, учитывая вес створок. Могут быть использованы следующие материалы: железобетон, кирпичная кладка, стальные трубы, брус из твердых пород дерева

Что понадобится в процессе работы

Чтобы сделать своими руками распашные ворота, потребуется подготовка различных материалов:

1. Кирпич, камень или металлические трубы для опорных стоек. В том случае, если здесь будет использоваться кирпичная кладка, то потребуется еще и подготовка металла, использующегося в качестве закладных.
2. Профильные трубы (сечение 60х60, 40х20) – для каркаса.
3. Ковка, поликарбонат, дерево, стальные листы, профнастил – для обшивки каркаса.
4. Петли с опорным подшипником и привалочной плоскостью.
5. Детали запирающего механизма.

Крепкое основание — отличный задел для качественных ворот.

В процессе установки опорных стоек потребуется их укрепление и сооружение фундамента. Для этого потребуется бетонный раствор, состоящий из песка, щебня и цемента.

Для изготовления привода используются рабочие детали от автомобилей или бытовой техники. Наиболее пригодными для этого являются:

• электрические стеклоподъемники;
• детали спутниковых антенн (актуаторы);
• домкраты винтового типа;
• электродвигатели редукторные (усилие не менее 120 Н).

Для изготовления системы дистанционного управления используется самая примитивная автомобильная сигнализация.

Подготовка ворот и мест крепления

Укомплектовать приводом можно практически любые распашные ворота или двери, но лучше планировать установку механики заранее. Это касается монтажа надёжных креплений для привода. Они имеют вид металлических пластин с отверстиями на концах, одна из которых крепится строго перпендикулярно створке, другая располагается на столбе или заборе в таком же положении.

При установке пластины должны быть сориентированы в горизонтальной плоскости и находиться на одном уровне

Очень важно учитывать высокое тяговое усилие привода, поэтому лучший способ крепления пластины к воротам — сварка. К каменным и кирпичным столбам пластины можно закрепить металлическими анкерами, но гораздо лучше сделать закладные элементы из стали на этапе строительства. Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории

В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием

Проще всего монтировать привод на воротах, которые открываются во внутреннюю сторону, чтобы все исполнительные устройства находились на защищённой территории. В проёме ворот должен быть проложен кабель, поэтому заранее заложите пластиковую трубу 32 мм под дорожным покрытием.

На этапе установки креплений вы определите первые основные параметры своего привода. Замерьте расстояния между центрами отверстий в креплениях, когда ворота закрыты и при их открытом состоянии. Последняя величина — длина вашего привода в сложенном положении, а разница между измеренными расстояниями — величина рабочего хода устройства.

Вы также можете измерить усилие открывания и закрывания ворот с помощью ручных пружинных весов. Тяните за крепление створки ворот в направлении противоположного крепежа, это поможет наиболее точно подобрать мощность двигателя.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

1. Профильные трубы с сечением 60х30, 40х30 мм;
2. Швеллер или профильная труба размерами 100х100 мм;
3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
4. Арматура диаметром 14 мм;
5. Электроды;
6. Кирпич;
7. Раствор из цемента, песка и щебня.

Инструменты:

1. Лопата;
2. Сварочный аппарат;
3. Болгарка;
4. Уровень;
5. Измерительный инструмент;
6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Установка гаражных подъемных ворот

При обустройстве гаража чаще всего предпочтение отдается подъемно-поворотным воротам, так как они являются наиболее удобными, практичными, функциональными, легкими в обращении.

Устройство и общие правила

При создании таких ворот необходимо собрать раму с направляющими и полотно, по которым створка будет поворачиваться вертикально и заходить на фиксацию на потолок.

При подборе материалов ориентируются на такие правила:

1. Полотно створки можно изготовить из любого подходящего металлического материала либо из дерева.
2. Ширина створки обычно выбирается в диапазоне 2,5-3 м при высоте до 2,3 м.
3. Для рамы используются стальные пруты либо арматура, также подойдут профильные трубы. Их фиксируют по боковым стенкам и на потолке гаража.
4. Роликовые механизмы будут обеспечивать безопасный и бесперебойный подъем полотна, поэтому должны быть максимально надежными.
5. Если требуется утепление ворот, это делают при помощи пенополистирольных плит.

Подготовка

Очень важно, чтобы до монтажа подъемно-поворотных ворот была полностью завершена отделка стен. А вот все отделочные работы по обустройства пола можно отложить на потом. Сами ворота должны быть защищены специальной пленкой до непосредственного момента их установки, чтобы исключить их загрязнение или повреждение

Сами ворота должны быть защищены специальной пленкой до непосредственного момента их установки, чтобы исключить их загрязнение или повреждение.

Технология

Установка таких ворот осуществляется по следующему порядку:

1. Собирается рама и вставляется в проем.
2. Корректируется положение каркаса с тщательной выверкой горизонтали и вертикали.
3. Рама окончательно фиксируется к стене по всему периметру при помощи анкеров.
4. Щели между каркасом и стеной заделываются при помощи силиконового герметика или монтажной пены.
5. Устанавливается само полотно ворот.
6. Тестируется легкость движения створки по направляющим, при необходимости — корректируется положение, регулируются пружины, которые обеспечивают свободный ход створки без особых усилий.
7. Устанавливаются фурнитурные элементы — ручки, замки, а также элементы автоматики и противовзломной системы.

Типы

На рынке представлено три типа системы, которые подразделяются на два подвида.

Механизм привода бывает следующих типов:

• рычажный;
• линейный. Данный вид разделяется на две категории: гидравлические и электромеханические системы;
• подземный механизм открывания.

Исходя от параметров ограждения и возложенных на них опций, конструкцию можно разделить на несколько категорий:

• Бытовая. В ней располагаются устройства, используемые для легких створок загородных домов;
• Промышленная. В данной категории присутствуют усиленные модели, предназначенные для тяжелого ограждения с интенсивной пропускной системой;
• Чтобы удлинить линейное оборудование, производителями применяется телескопическая система.

Линейный

Данная конструкция считается самой популярной. Устройство механизма представляет собой короб продолговатой формы, который напоминает своим внешним видом трубу.

В нем присутствует весь механизм системы, комплект которой составляет:

• привод линейного механизма;
• электрический двигатель;
• в составе механизма нет редуктора и рычагов. Подключение девайсов осуществляется при помощи контролирующих блоков и электросети.

Двигатель осуществляет вращение без вспомогательных механизмов. Винт передвигает гайку по резьбовым направляющим. При помощи такого способа происходит трансформация вращательной энергии в перемещение гайки, которая осуществляет воздействие.

Корпус с функционирующими элементами закрепляется на самой створке.

Существует несколько видов червячного механизма:

• электромеханический;
• гидравлический.

Устройство первого типа описывалось ранее. Гидравлическая модель считается наиболее надежной и дорогостоящей. В устройстве присутствует реверсивный гидравлический нанос, работающий от шестерней, которые осуществляют свое действие за счет двигателя.

Насос выпускает гидравлическую жидкость в рабочие цилиндры. Масляная смазка осуществляет давление на манжету, а корпус, прикрепляемый к воротам, выполняет функцию рычага. Он может выдерживать значительный вес и парусность.

Рычажный

Рычажный привод также пользуется популярностью среди поклонников автоматических распашных работ, несмотря на более крупные размеры. Силовой агрегат при помощи шестеренчатого редуктора осуществляет передачу усилия на вертикальный вал. На данном валу прикреплен рычаг, который противоположным концом воздействует на дверцу.

В конструкцию сразу закладывается плавность хода. Энергия силового агрегата при помощи редукторного узла передается к ведущему валу, соединяемому с рычажной передачей. Данные рычаги приводят в движение створки.

Подземный

Автоматизированный механизм, устанавливаемый на распашные ворота под землей, считается наиболее дорогим и продвинутым видом продукции. Она обеспечивает воротам привлекательную внешность, так как механизм присутствует под землей. Устройство работает достаточно тихо, что добавляет ему популярности.

Установка гаджета производится в специальный короб, который находится под землей. Он располагается на уровне дороги, прямо под петлями конструкции. Такое решение позволяет сделать конструкцию невидимой даже во время функционирования.

Площадь и вес створок

Эти параметры взаимосвязаны, они очень важны. Створка, а также воздействующий на неё привод, постоянно ощущают нагрузку ветра. Если ставить комплект с мощностью до центнера, не учитывая, при этом, площади самих ворот, велика вероятность, что, при сильном ветре, створки будут разлетаться в стороны.

В этом деле, без расчетов не обойтись: следует выяснить ветровую нагрузку по местности. Если эта величина будет равна 50 кг, то ворота, сделанные из профнастила, потребуют ветровой нагрузки в 200 кг (это вычисляется по формуле: 2 умноженное на 2 и умноженное на 50). После прибавления веса створок, равного 100 кг, получаем цифру в 300 кг.

Рекомендуется использовать привод, что сможет выдержать вес не менее 400 кг. Это дает вероятность длительной и безопасной эксплуатации системы.
