Установка бетонных колец для канализации

Виды бетонных колодезных колец

Бетонные кольца для колодца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

  • КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
    • обычные с ровным краем, стандартной толщиной стенки;
    • со сформированным выступом — для замкового стыка;

      Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

    • усиленные — с большой толщиной стенки для случаев глубокого заложения;
    • армированные — с введенной арматурой.
  • КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
  • КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
  • КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

  • ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
  • ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

    Виды плит перекрытия для колодцев

  • ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
  • ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер колодца

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать.

Технология и этапы строительства колодца из бетонных колец

Навряд ли кто-то соберется выливать бетонные кольца самостоятельно, ведь это не только сложный и трудоемкий процесс, но и бессмысленный. Намного проще купить уже готовые изделия в нужном количестве, которое легко высчитать, зная глубину залегания грунтовых вод.

Строительство колодца с поочередной установкой колец

Шахту всегда копают лопатой с короткой рукояткой вручную, с таким инструментом намного легче будет управляться в ограниченном пространстве. Когда яма соответствующего диаметра будет глубиной около полуметра, проверяют ровность дна и устанавливают первое кольцо.

Важно чтобы оно стало ровно посередине шахты и не уперлось в одну из стенок. После этого продолжают выкапывать землю, но уже внутри железобетонного изделия.

По мере выемки грунта, кольцо будет постепенно углубляться под собственным весом и когда достигнет верхним краем уровня земли, сверху на него устанавливают и закрепляют скобами следующее кольцо.

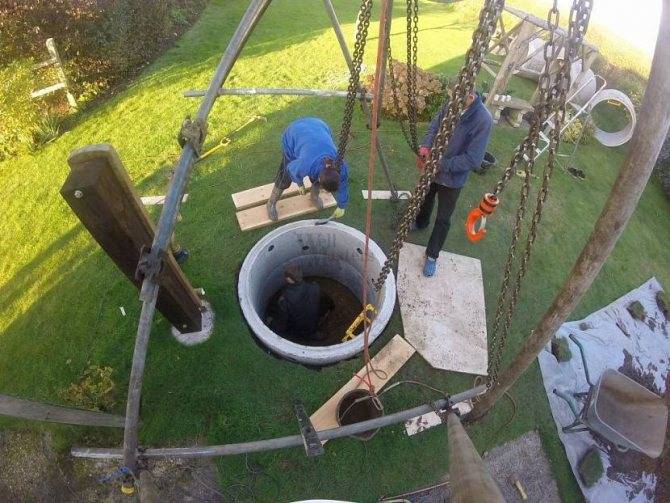

Строительство колодца по методике поочередной установки колец

Бывает, что яма копается, а кольцо не опускается. Это значит, что оно расположилось под уклоном от вертикальной оси. Подкорректировать положение можно, сверху кладут щит и набрасывают камни или мишки из грунтом на ту сторону, которую необходимо осадить. Когда кольцо начнет проседать, перевес убирают. Продолжают углубляться вниз. И так до тех пор, пока вода не начнет просачиваться сквозь дно шахты. Продолжают копать еще некоторое время, откачивая прибывшую воду насосом. Останавливают работы, когда шахта достигнет первой водоносной жилы. Вода при этом начнет поступать очень быстро. Но ее еще продолжают выкачивать, чтобы была возможность выровнять дно и уложить донный фильтр, если он необходим в конкретном случае.

Установка колец в готовую шахту

Существует еще один способ строительства, когда кольца по очереди опускают в полностью вырытую до водоносного слоя шахту. Но такой метод менее популярен и возможен далеко не на всех типах грунта. Опасно и то, что в любой момент, даже еще до укладки, земля может обрушиться. Бетонные кольца опускают в яму краном, ставят друг на друга впритык и фиксируют стальными скобами по окружности соединения.

Внутренняя гидроизоляция

Все швы между кольцами заделывают раствором или специальным уже готовым составом. Промазывая их, не забывают о трещинах и ямках, которые под воздействием влаги будут быстро разрушаться и станут причиной разгерметизации шахты. Категорически не рекомендуют использовать растворы, в составе которых есть битум, поскольку они могут значительно испортить вкус воды.

Внешняя гидроизоляция колодца

Гидроизоляция колодца снаружи будет препятствовать поступлению в шахту верховодки, Для этого делают, так называемый глиняный замок. Вокруг последних колец вырывают траншею шириной около 0,5 м и глубиной в 1,5-2 м. В нее засыпают и плотно утрамбовывают глину. В результате она должна лечь чуть выше уровня почвы ближе к колодцу, и обеспечить уход осадков по уклону от шахты.

Площадку бетонируют. В течении последующих 2-3 недель воду необходимо несколько раз откачать. Использовать ее можно для бытовых нужд, а вот для питьевых целей лучше только после заключения из лаборатории.

Монтаж колодца из бетонных колец

Еще до того как вы приступите к рытью колодца, вам следует выяснить состав грунта в месте, выбранном для землеройных работ. Особых трудностей у вас не возникнет, если основу грунта будет составлять песок. Другое дело, если там будет глина или камень-дикарь. В этом случае рытье колодца для вас станет довольно сложной задачей, поскольку такой грунт придется откалывать.

Немало трудностей для вас создаст плывун. Здесь имеется в виду мокрый песок, постоянно находящийся в движении, из-за чего будут перемещаться и конструкции, расположенные на таком грунте. Лучше всего использовать для устройства колодца железобетонные кольца. Причем желательно, чтобы это были изделия с замком, в конструкции которых предусмотрен кольцевой паз, а также соответствующий выступ, позволяющий надежно закрепить конструкцию колец по отношению друг к другу.

Если приобрести вышеописанные кольца ЖБИ у вас не будет возможности, то в этом случае можно остановить выбор и на обычных железных бетонных кольцах.

Здесь следует обращать внимание на то, чтобы их диаметр составлял 0,9 метра. Пластиковые кольца могут рассматриваться в качестве одной из альтернатив для устройства колодца, учитывая их низкую стоимость и легкость в сборке.

Однако ввиду отсутствия точной информации относительно эксплуатации подобных объектов, сложно рекомендовать такой вариант.

По завершении всех подготовительных мероприятий можно приступать к землеройным работам. Наилучшим для этого временем является период, когда грунтовые воды находятся на минимальном уровне. Ему соответствуют месяцы с августа по октябрь. Еще до начала работ следует позаботиться о месте, где вы будете складировать извлеченный грунт. Общий объем земли составит примерно 5 кубических метров.

Устраивать такое место следует на расстоянии не менее 5 метров от будущего колодца. Причем ширина колодца должны иметь несколько больший диаметр, нежели колец для него. Это позволит легко вогнать их вниз. Лучше всего для этих целей использовать кольца ЖБИ с пазами подходящих размеров. В случае их отсутствия можно просто загнуть монтажные петли внутри и соединить их при помощи сварки. Подобное решение исключит смещение колец в случае движения грунта. По мере извлечения из-под колец грунта они сами будут опускаться вниз, поскольку на них будет давить их собственный вес. Чтобы выдержать объект по вертикали, необходимо пользоваться отвесом.

Следует уделить большое внимание наличию зазоров между бетонными кольцами. Их необходимо тщательно заделать.

В противном случае через них будет поступать вода вдоль стенок колец. Также эта операция позволит не допустить просыпания грунта, а также просачивания верхнего, «непитьевого» водоносного слоя. Наилучшую герметичность обеспечивают резиновые уплотнения для бетона, которые следует разместить в пазы между кольцами ЖБИ.

Однако, прежде чем купить такой материал, следует удостовериться о наличии у него медицинского сертификата соответствия. Если такой документ отсутствует, то в этом случае желательно остановить выбор на более простом способе — цементной заделке. Довольно эффективным решением представляется толстая натуральная веревка, которую нужно несколько раз намотать в паз.

После сборки конструкции и заглубления объекта в водоносный слой на расстояние как минимум один метр, можно заняться гидроизоляцией верхней части колодца. С этой задачей можно справиться довольно легко, помня о том, что верхняя часть была предварительно раскопана в целях обеспечения ей большего диаметра по сравнению с используемыми кольцами. Сперва нужно создать верхний гидрозамок, для чего придется заполнить глиной выкопанное пространство между стенками колодца и грунтом и основательно уплотнить его.

Что необходимо учесть перед началом сооружения колодца

Основное требование к обустройству колодца на даче – чтобы это гидротехническое сооружение обеспечивало водой жильцов загородного дома в полном объеме. Это касается не только питья, но и принятие душа, полива сада и огорода, мытья посуды, стирка, уборка дома, использование унитаза. В среднем на одного человека в сутки уходит до 200 литров воды. То есть это тот показатель, который надо учитывать, сооружая колодец. Если в районе строительства дачи этот показатель не требуемой величины, то стоит задуматься над сооружением скважины.

Поэтому первым делом надо провести гидротехнические изыскания. То есть надо сделать небольшого диаметра скважину и определить: на какой глубине располагается водоносный слой, каков его объем, достаточно ли в нем воды. Скажем прямо, эта услуга стоит немалых денег. Предоставляют ее специализированные компании, имеющие лицензию на проведения данного типа работ. Но более точную информацию кроме них Вам никто не даст.

Конечно, есть вариант спросить у соседа, если на его дачном участке колодец уже есть. То есть глубина его колодца может стать ориентиром для вашего. Но это возможно лишь в том случае, если на соседнем участке колодцем уже пользуются, да и не всегда эти параметры подойдут к вашему участку.

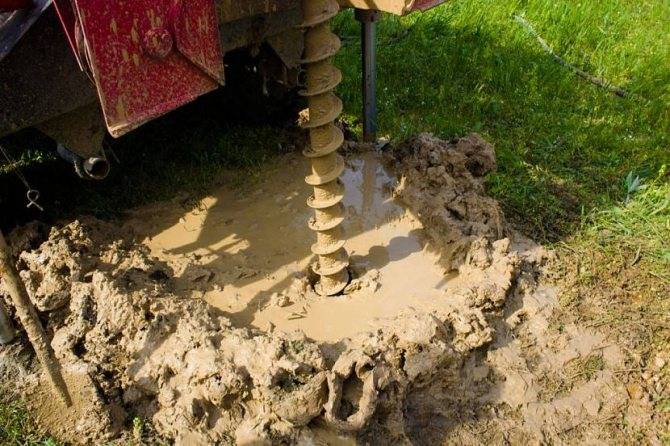

Пробное бурение для определения уровня водоносного слоя

Теперь о вопросе, где ставить колодец на даче. Существует строгие санитарные нормы сооружения водяных скважин и колодцев, где четко прописаны расстояния от гидротехнического сооружения до объектов, обустроенных на дачном участке. Для колодца важны два параметра:

  1. Расстояние от фундамента основного дома и хозяйственных построек до колодца не должно быть меньше 5 м. Это обусловлено тем, что водоносный слой постепенно вымывает грунт в нижней части. И если до фундамента строения расстояние не нормативное, то это может повлиять на его целостность.
  2. Санитарная зона – 25-50 м. Это значит, что на этом расстоянии от колодезной шахты нельзя устраивать сооружения, связанные с системой канализации. То есть нельзя строить туалеты, выгребные и компостные ямы, септики, поля фильтрации и прочее. Это касается дополнительно свалок и сточных канав.

И несколько слов о технике безопасности строительства колодцев. Понятно, что компании, предлагающие услуги строительства колодцев, своих работников информируют о том, что можно, а что нельзя делать, сооружая колодезную шахту. Просто обозначим некоторые основные требования:

  • быть внимательным при копке грунта, потому что под большим слоем земли можно наткнуться на газовый карман;
  • следить, чтобы стенки сооружения не осыпались
  • строго следовать технологии строительства;
  • желательно использовать современные способы и методы.

И последнее, когда начинать строительство колодца для дачи. Оптимально – в самое засушливое время. А это середина лета-осень.

Колодец – сооружения вроде бы незначительное, но по закону каждый хозяин должен его зарегистрировать. Не забудьте это сделать после окончания строительства.

Строить колодец лучше в середине лета – начале осени

Параметры современных пластиковых колец для колодцев: размеры, цены

Примеры с точными цифрами приведены ниже, в обзоре рынка. Однако можно отметить общие факторы, оказывающие заметное влияние на увеличение цены:

  • Дороже стоят кольца для колодца, размеры которых не совпадают со стандартными параметрами. Такие изделия некоторые предприятие создают по индивидуальному заказу.
  • Значение имеет выбор материала. Стоимость увеличивается при добавлении специальных компонентов, улучшающих стойкость к высокой температуре, иным внешним воздействиям.
  • Для повышения прочности увеличивают толщину стенок, ставят дополнительные ребра жесткости. Создают стенки с применением нескольких разных полимеров. Внутри делают воздушные камеры для термоизоляции. Усложнений конструкции также повышают стоимость.

Диаметры пластиковых колец для колодца

Если в рекламном объявлении указан «колодец пластиковый 800», значит речь идет о внутреннем диаметре. Бывают исключения, но нет смысла создавать чрезмерно крупные отверстия, поэтому применяют обычно 800, 900, 950, 1000, 1200 мм. Слишком маленькие отверстия сложно обслуживать.

Определенной значение имеет способ строительства и особенности конструкции, геологические особенности участка. Типовой метод – копание шахты вручную. В плотных почвах сохраняется целостность стенок на большой глубине. После завершения земляных работ на дне делают подсыпку из щебня. Пластиковые колодезные кольца устанавливают последовательно, скручивают. Свободный промежуток между внешней поверхностью и стенками шахты засыпают песком, иным гранулированным материалом. Сверху устанавливают крышку, «домик» и кессон с оборудованием.

В этом варианте не сложно рассчитать, какой должна быть ширина шахты. Следует учитывать внешние размеры трубы. В зависимости от материала и конструкции толщина стенок может составлять от 10 до 20 мм и более. Соответствующим образом изменяется внешний диаметр колодезного кольца: 810-820, 910-920 мм и т.д.

Подобные расчеты применяют и при строительстве в рыхлом грунте. Но, чтобы обеспечить устойчивость стенок, роют шахту не глубже метра. Опускают туда пластиковое колодезное кольцо. Выбирают аккуратно грунт, опуская постепенно этот крепежный элемент. По мере необходимости завинчивают следующие компоненты конструкции. В данном случае применяют изделия с большим внутренним диаметром, чтобы облегчить выполнение рабочих операций.

Чтобы сократить затраты, предотвратить возникновение проблем после откачивания старой воды заменяют только старую засыпку. При необходимости – делают углубление. Внутрь вставляют пластиковые колодезные кольца. Промежуток до стенок заполняют сыпучим материалом. Здесь диаметр элементов определяется параметрами имеющегося сооружения. По этой причине применяют кольца 600-800 мм.

Высота пластиковых колец

В ассортименте производителей представлен широкий выбор. Как правило, высота кольца для колодца составляет от 40 до 150 см. При максимальном размере вес изделия не превышает 30-40кг, что позволяет выполнять рабочие действия в одиночку, без применения кранов и другой специальной техники. Более крупные изделия сложнее перевозить.

Следует отметить, что некоторые пластиковые колодезные кольца (из спиральновитых труб, например) можно разрезать по нужной длине при возникновении соответствующей необходимости. Для скрепления стыков применяют не только герметики, но и тепловую обработку швов, термоусадочную ленту. Это – сравнительно простые технологии, которые не сопровождаются чрезмерными трудностями.

Произвольное изменение высоты колодезного кольца из пластика является существенным преимуществом. Для сравнения ниже приведена таблица с параметрами стандартных бетонных изделий. Такое разнообразие определяется в частности тем, что сделать подгонку размеров не получится.

ПараметрЗначение, мм
Толщина стенки1288881088
Высота7101535506090100

Установка бетонных колец

Для вертикальной установки бетонных колец в землю применяют машинные и ручные методы, существующая спецтехника позволяет проделывать в грунте круглые отверстия под любой стандартный наружный диаметр колодца – для этого используются специальные буры или насадки в виде горизонтальных ножей. Домовладельцы, которым не по карману заказ специальной техники, нередко обращаются к услугам частных мастеров (шабашников) которые монтируют бетонные колодцы для канализации ручным методом.

При проведении работ применяются две технологии: в первом случае вырывают глубокую яму и опускают в нее кольца, используя лебедку или удерживая их руками с помощью веревок, привязанных к монтажным крюкам. Второй метод состоит к установке кольца на его рабочее место и выкапывании земли изнутри, при этом по мере углубления изделие опускается вниз под собственным весом.

На индивидуальных участках бетонные колодцы обычно ставят после септика, используя их для дренажа (отвода) очищенных стоков глубоко под землю, поэтому перед началом работ приобретают крупнозернистый, мелкозернистый песок и щебень, которые служат фильтрующей подушкой для отводимых стоков. Обычно канализация из ЖБ колец для дренажа на участке имеет невысокую глубину – для ее устройства понадобятся два или три кольца без дна, верх можно накрыть крышкой с люком.

Самостоятельное устройство колодца канализации из бетонных колец ручным методом проводят по следующей технологии:

  • Прорывают шахту нужной глубины одним из описанных выше методов, их можно совместить, вырыв снаружи яму высотой одного кольца, а после его установки на место, далее копая землю изнутри – элемент начнет опускаться под собственным весом. При проведении работ обязательно отслеживают вертикаль подвешенным снаружи отвесом или строительным уровнем. Глубина дренажного колодца определяется индивидуально и зависит от трудоемкости проводимых работ (важен вес кольцевых элементов), финансовых средств, обычно количество бетонных колец не превышает трех при стандартной высоте 890 мм, диаметр бетонного кольца выбирают 1000 или 1250 мм.
  • Для вкапывания колодцев удобнее использовать изделия с замком и металлическими ушами, за которые цепляют веревки, после установки первого элемента уши обрезают, и на него помещают следующий. При замковом соединении между кольцами не помещают какие-либо материалы, если торцы плоские, их устанавливают на цементно-песчаный раствор.
  • После монтажа бетонного колодца на дно насыпают мелкозернистый, крупнозернистый речной песок (толщина подушки около 300 мм) и щебень (слой не менее 400 мм), в боковой стенке пробивают перфоратором отверстие, устанавливая в него наружную канализационную трубу, щели замазывают цементным раствором.
  • Зарывают кольца под канализацию вручную поднятой землей, поверх проема помещают круглую плиту с люком, который закрывают легкой полимерной крышкой.



Технологии строительства питьевых колодцев

Шахта колодца должна иметь прочные стенки. И если в старину их обкладывали бревнами, то сегодня оптимальный вариант – железобетонные кольца, которые устанавливают друг на друга, герметизируя стыки.

Существует два основных способа формирования шахты: ручной и механизированный. Начнем с ручного.

Ручной способ копки колодца на даче

Сама технология проста – лопатами, строго по разметке, выкапывают колодец. Но здесь в технологию может вмешаться тип грунта на дачном участке. Он может быть глинистым или песчаным.

В первом случае шахту просто копают до глубины, где проходит водоносный слой. Затем в нее с помощью подъемного крана опускают железобетонные кольца.

Второй способ сильно отличается от первого. А дело все в том, что на песчаном грунте сложно удерживать вертикальные плоскости. Песок – порода рыхлая и мягкая, поэтому стенки шахты просто будут осыпаться, а диаметр сооружения расширяться. Поэтому существует определенный алгоритм проведения данного типа работ.

  1. Делают разметку по месту сооружения колодца.
  2. Выкапывают лопатой по разметке яму на глубину полметра
  3. Устанавливают в нее с помощью подъемного крана первое железобетонное кольцо
  4. Внутрь залезает копатель, который начинает выбирать грунт. Чтобы копать было легче, дно ямы зачастую заливается водой.

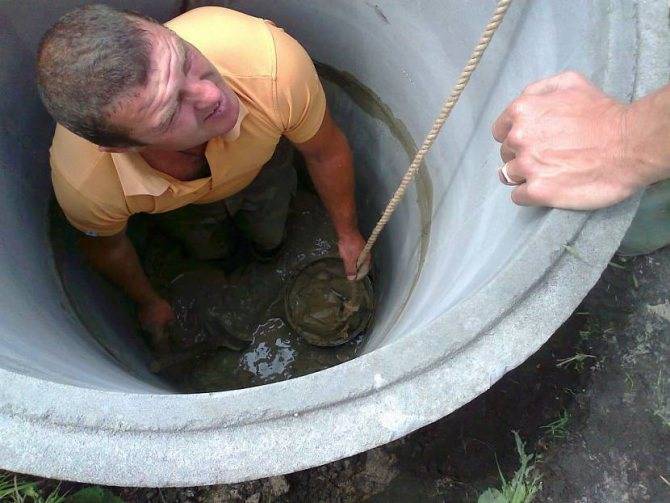

Колодец копается изнутри бетонных колец

Землю можно выбирать по двум схемам. Первая – сначала удаляют площадь посередине ямы, а затем постепенно под стенками кольца, тем самым утапливая его в грунт. Или наоборот: сначала убирают землю под стенками кольца, а затем выбирают посередине.

Как только первое железобетонное кольцо опустилось так, что из грунта выступает его часть на высоту 10-15 см, устанавливают сверху второе бетонное кольцо. И процесс повторяется. Таким способом выкапывают колодец, формируя ствол.

Заглубление проводится до глубины, когда из земли начнут бить три ключа. То есть процесс довел до водоносного слоя. Копать глубже нельзя, потому что внизу грунт слабый, а это может привести к тому, что нижнее бетонное кольцо попросту утонет. Нередко его перекашивало, после чего колодец просто засыпали грунтом, и приходилось копать новый.

Механический способ

Для этого используется специальный инструмент, который называется ямобур. Устанавливают его на автомобиль, кстати, на последнем обычно привозят и железобетонные кольца. Этим же инструментом проводят геологические изыскания.

То есть на выбранном месте сначала бурят скважину диаметром 100-300 мм. Определяют глубину залегания воды, а затем меняют шнек на специальный бур, диаметр которого чуть больше внешнего диаметра железобетонного кольца. Бурят шахту, куда тем же устройством устанавливают кольца.
