Монтаж и подключение домофона в квартире: пошаговая инструкция

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт – это установка уличной внешней панели:

Примерная высота элемента от земли – 1,6 м. Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство. Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки

С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы. Установите и зафиксируйте встраиваемую коробку цементом

Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями. Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди. Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели. Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Что такое домофон

Сначала необходимо кратко ввести в суть дела и объяснить тем, кто не знает, что это за чудо-девайс – домофон.

Домофонные системы используются на входных дверях и воротах. Они позволяют хозяину жилища лично контролировать допуск лиц к своему дому. Обычно наиболее часто такие устройства можно встретить на подъездных дверях. В них устанавливаются домофоны, работающие с множеством абонентов.

Домофон позволяет обезопасить квартиру и подъезд от нежелательных лиц, и плохих компаний, и это позволяет держать лестничные пролеты в чистоте и порядке. А изделия, оснащенные видеокамерой, позволяют запечатлеть каждого посетителя, что в случае факта грабежа в доме поможет установить личность вора.

Особенности построения домофонных систем

В работе схем домофонов, осуществляющих контроль и управление доступом людей, используются следующие принципы:

1. создание закрытой территории с обеспечением возможности ограничения прохода посетителей техническими средствами на основе автоматических запирающих устройств;
2. организация точек связи для предоставления информации между входом на защищенный участок и лицом, контролирующим территорию в режиме обычного телефонного разговора или видео общения;
3. возможности управляющему лицу дистанционно по своему усмотрению разблокировать запорное устройство для доступа посетителей;
4. осуществлению упрощенной процедуры прохода доверенных лиц за счет предоставления им специальных ключей или карточек;
5. быстрой автоматической разблокировки системы доступа в случае возникновения пожаров и аварий в зданиях для безопасной экстренной эвакуации людей.

Каждый из этих пяти принципов может создаваться различными техническими способами и иметь разновидности, работать на индивидуальный частный дом или многоэтажное жилое здание.

Этими вопросами занимаются производители самостоятельно на свое усмотрение. Государственной стандартизации подобного оборудования пока не существует.

В настоящее время интенсивно эксплуатируются системы домофонов:

• зданий старой постройки, работающие на аналоговой или цифровой телефонной базе;
• новостроек, предоставляющие обмен информацией по видео средствам.

Технические компоненты домофона

В основном домофоны имеют общую конструкцию, но отличием является отсутствие/наличие экрана, памяти, сенсоров и других составляющих.

Для установки требуются следующие элементы:

• корпус внешнего блока (панель/корпус вызова, на которой располагается дисплей/панель с экраном или без, клавиши, считыватель индикатора-ключа или сенсорный монитор с встроенным микрофоном);
• корпус абонентского (внутреннего) блока, на котором располагается панель управления с экраном или без, трубка или монитор с сенсорной панелью с встроенным микрофоном;
• процессорный узел;
• контрольная аппаратура;
• основной и запасной блоки питания;
• провода/коммуникационные линии;
• дистанционно координируемый электрозамок;
• доводчик двери.

Контрольная аппаратура, как и корпус может быть сенсорным, цветным или черно-белым. Блоки питания также различаются по степени мощности, в зависимости от возложенных функций.

Монтаж и подключение домофона в квартире: пошаговая инструкция

Установка домофона своими руками, конечно, достаточно сложная процедура, но вполне возможная. Главное, – четко следовать инструкциям. Самостоятельная установка домофона в квартире, несмотря на всю сложность, значительно экономит денежные средства.

Итак, начать следует с подготовки необходимых материалов и инструментов. Для работ потребуется:

• Нож
• Изоляционная лента
• Дрель
• Отвертка
• Дюбеля
• Плоскогубцы
• Инструмент для снятия изоляции с проводов
• Алебастр
• Шпатлевка
• Саморезы
• Экранированная «витая пара»
• Насадка на дрель для штробления стен
• Резиновые перчатки

Инструмент есть, теперь необходим «материал» для работы, поэтому следующим этапом будет выбор установочного комплекта.

Как выбрать комплект домофона для установки?

Самый простой вариант – это комплект, состоящий из аудиотрубки и аудиовызывающего устройства. Также есть возможность установки видеодомофона. Такой вариант состоит из аудиотрубки, базы с экраном и видеоглазка, который монтируется непосредственно на входную дверь. Для правильного монтажа такой системы необходимо четко соблюдать последовательность подключения внутренних жил кабеля согласно их цветовой маркировке.

Наиболее удобным комплектом для установки в квартире будет самое обычное изделие, так как аудиовызывающее устройство устанавливается на входной двери подъезда. Часто решение обзавестись домофоном является коллективным по желанию всех жильцов подъезда и, как правило, удобней всего в этом случае будет обычная модель. Видеодомофон, в свою очередь, больше подходит для эксплуатации в частных домах и коттеджах.

Определение места трубки в доме и прокладка кабеля

Трубка может быть установлена абсолютно в любом месте квартиры. Главное, чтобы она находилась в пределах слышимости. Традиционным местом для домофона в квартире является стена рядом с входной дверью.

Самой трудоемкой частью процедуры монтажа домофона своими руками является прокладка кабеля. Необходимо определить, где находится необходимый конец провода, идущего от аудиовызывающего устройства, расположенного на входной двери в парадную. Его можно найти внутри щитка, который находится на лестничной клетке. Когда необходимый конец кабеля найден, его необходимо удлинить. То есть соединить с экранированной «витой парой», которая будет подключаться к домофону в жилом помещении. Обязательно надо учитывать, что длина провода не должна превышать 30-40 метров, потому что на большем расстоянии сигнал может быть утерян.

Удлиненный провод прокладывается внутри стены. Для этого необходимо пробить специальные каналы в стене. Потребуется специальная насадка на дрель. После помещения кабеля в готовые каналы, штробы заделываются алебастром, затем шпаклюются.

Более безобидным для стен вариантом будет прокладка провода в специальных пластиковых кабель-каналах. Они легко прокладываются вдоль дверной коробки (если установка трубки производится у двери).

В парадной кабель помещается в гофро-трубу

Важно, что бы провод не провисал, и на нем не было заломов. Обязательно нужно следить за тем, чтобы провод идущий от домофона не прокладывался вблизи силовых кабелей. Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия

Схема установки домофона и прокладки кабеля в квартире обычно включена в стандартную комплектацию изделия.

Установка трубки домофона

Последний этапом установки домофона является монтаж его трубки. Делается достаточно быстро и просто, по сравнению с предыдущими этапами. На стене делаются отметки в том месте, где должны быть крепления. Ориентируясь по отметкам, в стене сверлятся отверстия. Затем в них помещаются дюбеля, либо деревянные чопики. В дюбеля (или в чопики), в свою очередь, вкручиваются саморезы. К домофону подключаются провода, и он помещается на свое законное место. Если система подключена правильно, домофон может быть готов к работе. Если он не работает, значит, при выполнении инструкций была допущена ошибка.

Типы замков

Схема подключения домофона предполагает замок. Механический вариант в этом случае исключен, так как устройство должно отключать замок удаленно или с помощью идентификатора. Есть 2 варианта: электромеханический или электромагнитный.

Электромеханический

Такая модель включает электрическую схему и замок. Открывает запор обычным ключом и под действием электрического тока. Чаще встречается в загородных домах. Модели проще в установке и дешевле.

Различают 2 типа замков.

• Накладной – монтируется с внутренней стороны двери или калитки. В его комплектацию входит также личинка с ключами и ответная часть. На самом замке обычно есть кнопка, которая тоже позволяет открыть его.
• Врезной – монтируется в полотно двери, открывается ключом или импульсом. Кнопки открытия не имеет. Врезной вариант обладает более высокой водостойкостью.

Электромагнитный

Представляет собой магнит, который притягивает створку и не дает ей открываться. Такой вариант предназначен для тяжелых створок, а потому для замка используются магниты с усилием удержания до 500 кг и выше.

Такой замок невозможно открыть отмычкой, он не предполагает ни личинки, ни ключа. Однако работает модель только в присутствии тока. При отключении электричества магнит перестает удерживать створку и дверь открывается.

Схема подключения домофона

Выделяют три вида категории:

• Высокой степень сложности. Схемы высокой степени сложности используются при подсоединении домофонов в многоквартирных домах. Обычно проводят установку мастера из специализированных фирм.
• Средней степени сложности. Вариант представляет собой соединение домофона и специального замка в одну единую систему.
• Простые. Самый легкий вариант, ведь понять инструкцию по подключению домофона сможет человек с начальными знаниями электрики.

Приёмник находится в одном помещении, а от него проходит несколько кабелей с тремя и четырьмя жилами. Их подключают согласно инструкции. От этих проводов зависит питание, а также звуковой и видео сигналы.

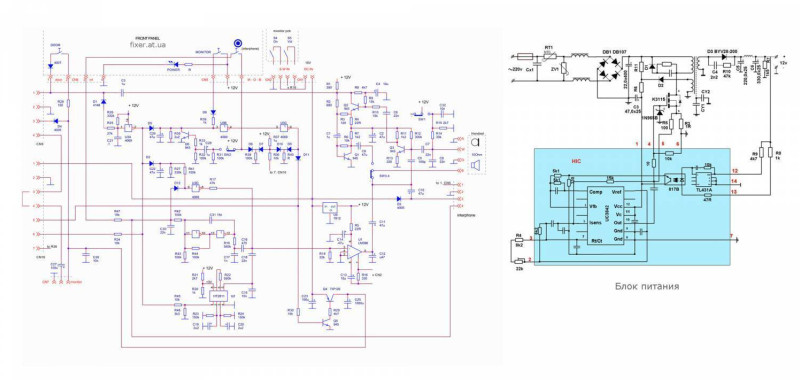

Конструкция абонентской трубки

Как устанавливается домофон

Установка может быть беспроводной и проводной.

Во первом случае домофон можно легко установить, подключив систему к розетке или к аккумулятору. Далее следует действовать согласно инструкции.

Читайте здесь! Как выбрать посудомоечную машину: советы по подбору встраиваемых моделей и их характеристики

Во втором случае придётся самому выяснить все особенности и нюансы идущих от главной станции кабелей. Из положительных моментов примечательно, что такой домофон не разрядится, связь не будет потеряна.

https://youtube.com/watch?v=4ez0jo-wqrw

Установка уличной панели

Как подключить домофон самостоятельно? Следующий пункт — это установка уличной внешней панели:

Примерная высота элемента от земли — 1,6 м.
Для накладных панелей на двери или стене отмечаются места расположения крепежных дюбелей, затем по наметкам высверливаются отверстия и крепится устройство.
Для встраиваемых вариантов прочерчиваются линии для штрабы, отмечается положение встраиваемой коробки.
С помощью зубила прорежьте штрабу, беря во внимание толщину как встраиваемого элемента, так и гофрированной трубы.
Установите и зафиксируйте встраиваемую коробку цементом.
Затем поместите в штрабу гофрированную трубку. При необходимости закрепите ее положение гвоздями.
Аккуратно зашпаклюйте штрабу с трубой, попутно вытаскивая удерживающие последнюю гвозди.
Теперь отрежьте до необходимой длины провода из трубы, подсоедините их к уличной панели.
Заканчивается действие фиксацией уличной панели во встраиваемой коробке.

Установка трубки домофона

Последним этапом в процессе монтажа домофонного устройства является установка его трубки. Это простая операция, которая выполняется быстро, если сравнивать со всеми предыдущими установочными этапами. На стене делаются пометки для будущих креплений. По этим отметкам высверливаются отверстия. В отверстия вбиваются дюбели или чопики из дерева. Далее по ним вкручиваются саморезы. К домофону подсоединяются провода, и он отправляется на свое место.

Если все было подключено/подсоединено верно, устройство можно сразу же эксплуатировать. Если же оно не работает, значит установщик где-то отступил от инструкции и что-то сделал не так. Придется проверять и переделывать

Этапы установки

Алгоритм довольно прост, но зависит от типа устройства и метода подключения.

1. Выбирают место установки: лучше крепить вызывную панель на раму, а не на створку.
2. Высверливают отверстия под крепеж, разбирают вызывную панель.
3. С обратной стороны устройства самостоятельно заводят провод к панели и подключают в соответствии с инструкцией на эту модель.
4. Кабель тянут к месту монтажа контроллера. Коробку обычно ставят возле двери или замка. Ее можно врезать в стену или закрыть щитком.
5. Проверяют соединения. Если все в порядке, закрепляют вызывную панель и фиксируют саморезами. Одевают сверху крышку устройства.
6. В доме – в прихожей или коридоре – выбирают место для трубки. Условие: рядом с ней должна размещаться розетка на 220 В либо же под трубку нужно заводить питание от щитка. Установка трубки домофона сводится к креплению кронштейнов, в котором и размещают устройство.
7. Блок питания обычно идет в комплекте. В индивидуальном домофоне блок располагают рядом с контроллером. Если система включает монитор и видеокамеры, блок потребуется более мощный, так как заводской рассчитан на обслуживание только домофона. К блоку питания подключают все кабели от всех запитываемых устройств.
8. Все элементы системы нужно соединить проводами. Провод на улице, если такой есть, укладывают в трубу – металлическую или пластиковую.
9. Кабель внутри здания монтируют открытым либо закрытым способом. В первом случае провод протягивают через гофру или кабель-каналы. Монтируют трубы на стену с помощью держателей или хомутов. Во втором под кабель в стене делают штробы – канавки нужной глубины. После монтажа канавки заделывают гипсом или алебастром.

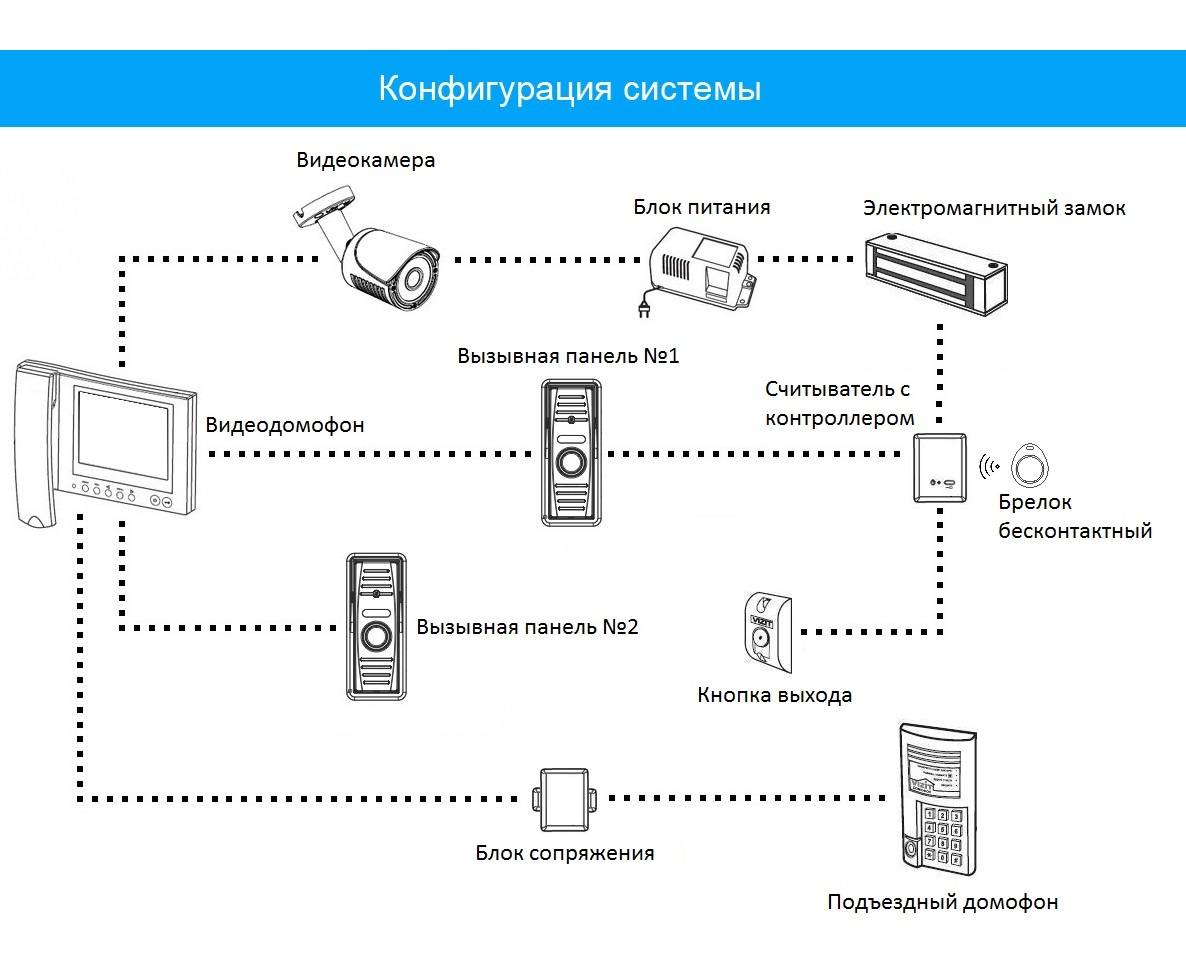

Схемы подключения

Схема подключения зависит от функционала системы.

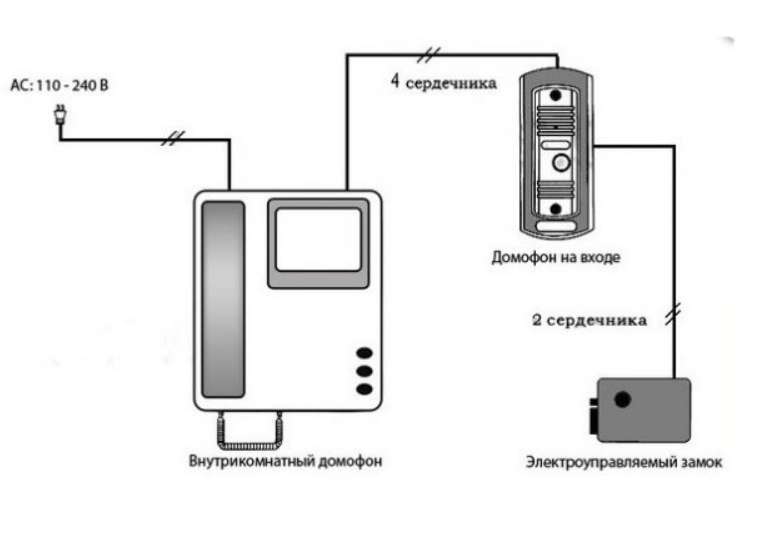

• Самый доступный вариант предполагает подсоединение монитора прямо к вызывной панели. Но при этом домофон обеспечивает только видео- или аудиосвязь между визитером и абонентом, а для управления замком необходимо устанавливать отдельную схему. Такой вариант очень дешев. Так как для обслуживания достаточно слаботочки с жилами витой пары. Если расстояние между вызывной панелью и трубкой большое, берут комбинированный кабель.
• Для обслуживания нескольких абонентов используют схему с контроллером. В этом случае между панелью и трубкой в цепь включен контроллер, который обрабатывает входящие и выходящие сигналы. В зависимости от заложенных в него программ, контроллер активирует выполнение тех или иных действий: разблокировка двери, передача сигнала, запись.

Как правильно подключить видеодомофон

Каким кабелем подключить видеодомофон? Для подключения видеодомофонов рекомендуется использовать комбинированный коаксиальный кабель с волновым сопротивлением 75 Ом, например, КВК 2х0,75. Использование коаксиального кабеля позволяет исключить помехи и искажения видео и аудиосигналов. А вот подключать через UTP/FTP, КСПВ или аналогичный кабель большинство производителей не рекомендует, т к это может привезти или к помехам на изображении, или к проблемам со звуком (замиранию разговора или уменьшению громкости). Точнее подключать можно, но только на небольших, до 10 метров, расстояниях. Хороший КВК 2х0.75 можно без проблем использовать для подключения на 80 – 100 метрах. Что делать, если витая пара уже прокинута? Можно попробовать подключить вызывную панель к видеодомофону по следующей схеме:

Если объединяется два монитора для работы в интеркоме, то схема будет выглядеть следующим образом:

Если же это не поможет и будут наблюдаться проблемы со звуком, то можно попробовать установить керамический конденсатор на 0,1 – 0,5 мкФ со стороны вызывной панели, между аудио и GND проводом.

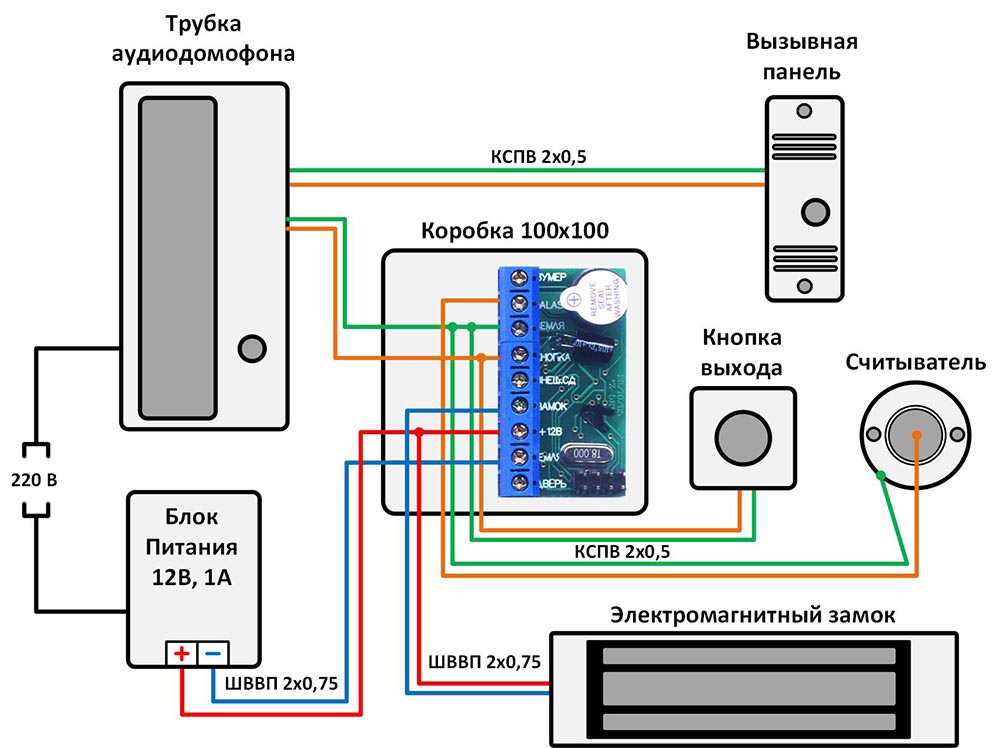

Для подключения замка можно использовать ШВВП или аналогичный кабель, сечение которого подбирается исходя из расстояния, тока потребления замка и напряжения, которое выдает источник питания. Для электромеханических можно использовать БП-1А-2, который имеет дополнительный импульсный выход с повышенным напряжением, тем самым компенсирует его падение на больших расстояниях.

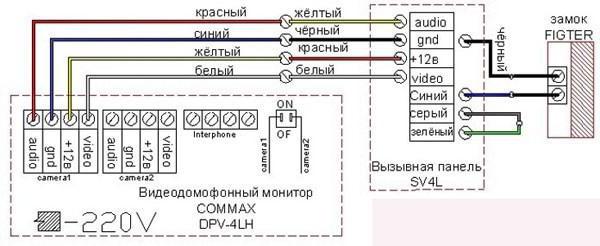

Ниже приведены две схемы подключения видеодомофона – с электромеханическим и с электромагнитным замком. Для подключения электромагнитного замка требуется использовать контроллер (в большинстве случаев, хотя некоторые вызывные панели могут управлять и магнитным замком). Еще один, очень важный момент – как подключить провода видеодомофона и вызывной панели. Подключение вызывной панели к видеодомофону производится согласно назначению проводов (т е аудио к аудио, видео к видео и т д), а не их расцветке, т к у монитора белый может быть видео, а у вызывной панели – аудио.

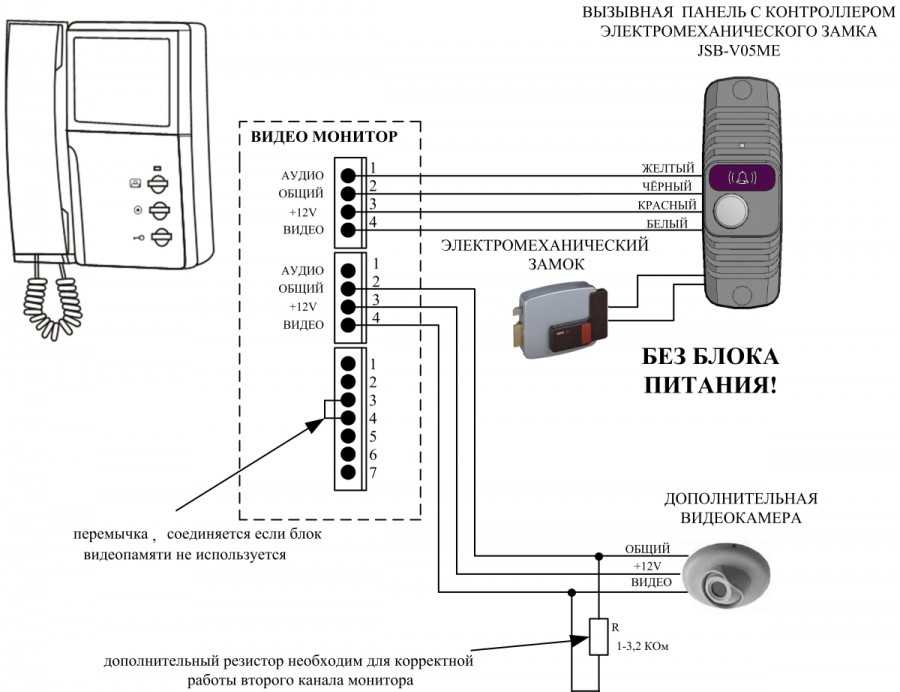

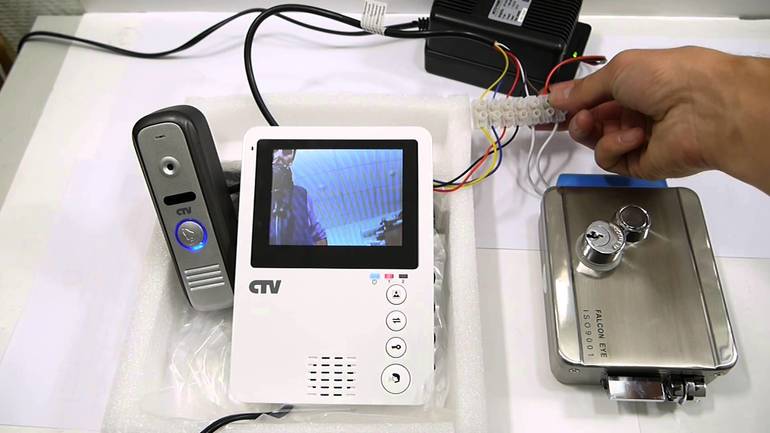

Схема подключения видеодомофона с электромеханическим замком:

Схема подключения видеодомофона с электромагнитным замком:

Работа с видеодомофоном

Для монтажа оборудования с видеокамерами также понадобится набор определенных инструментов.

Полный перечень:

• монитор и розетка;
• два технических короба;
• кабель и электрический замок;
• кронштейн и кембрик;
• жидкие гвозди;
• блок питания;
• вызывающая панель с камерой.

Сначала подбирают место для установки монитора, он должен подключаться к сети, поэтому подойдет электрощиток или область возле него. К двери протягивают провод, крепят металлический кронштейн и устанавливают экран. Он должен находиться на уровне глаз, иначе пользоваться домофоном будет неудобно. С электрического щитка снимают переднюю панель, жидкими гвоздями к нему крепят розетку. По очереди подключают кабели: сначала один через автомат к фазе, затем второй к нулю.

В холе устанавливают короб для проводов, протягивают их от точки питания до монитора. Белый кабель соответствует видео, зеленый подключают к экрану, с помощью желтого воспроизводится звук, а красный необходим для +12 Вт. Обычно оборудование комплектуется пружинными контактами. На них необходимо нажать, вставить провод и отпустить. Предварительно концы кабелей зачищают от изоляции.

Затем устанавливают замок. Лучше выбрать электромагнитные модели, они могут работать и без электричества. Снаружи он открывается ключом, а внутри механической кнопкой. Замок фиксируют на той части дверей, которая не открывается, кнопку — наоборот. Для вставки камеры в полотне делают два отверстия, закрывают их декоративными заглушками.

Отдельно монтируют доводчик, регулирующий скорость закрытия двери, накрывают его крышкой. В комплекте с устройством идут два контролера. Одна деталь управляет замком, вторая — памятью датчика, к которому прикладывается ключ. Такая конструкция позволяет устанавливать видеодомофон в многоквартирных домах, но необходимо предварительно считать все ключи.

Подготовка места работы

Если до места установки монитора уже проведён провод для питания монитора, найдите в щитовой предохранитель который отключает в нём питание и убедитесь что провод обесточен до начала работ с укладкой и подключением проводов к разъёмам.

Для проверки напряжения используйте датчик напряжения так как показано на изображении с лева. Вам также понадобится защитить мебель и ковровое покрытие перед началом бурения дыр в стене для крепежа и создание ответствия в стене для проводов покрывая их плёнкой. Запишите цвета провода который уже проложен \ Вы собираетесь прокладывать сами и подготовьте детальную схему подключения видеодомофона следуя инструкции на рисунке с права.

Соберите оборудование и инструменты и матерьялы так, чтобы всё уместилось в одном углу и не было необходимости искать недостающие приборы/инструменты по всему дому разнося пыль (особенно) после начала бурения.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

• повреждения трубки механического характера;
• при поднятии трубки сигнал продолжает звучать;
• выход из строя кнопки разблокирования замка;
• плохо слышно голос звонящего;
• если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Конструкция домофона

Так же дверь откроется и при нажатии кнопки открывания изнутри помещения. По этому при подключении пользуйтесь инструкцией подключения и подключайте по их функциональному значению, а не расцветке. Подключение вызывной панели домофона нужно делать на высоте 1,5 м от земли. Консультанты в магазинах могут рассказать более подробно о многих устройствах, однако лучше обратиться к специалистам, которые занимаются обслуживанием и установкой видеодомофонных систем. Ее стоимость невысока а в дальнейшем может пригодиться для передачи дополнительного питания, видео сигнала или управляющих сигналов. Далее размещаете внутри блок управления замком и подключаете к нему провода: Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности. А сам кабель прокладываем к домофону или щитку в подъезде. Эти технические устройства являются современным аналогом обыкновенных звонков. Поэтому и с главными задачами они справляются с равным успехом. Пример схемы панели вызова В случае серьезной поломки домофона приходится полностью менять систему после выхода нестандартных элементов из строя. Когда такой ключ прикладывался к считывающему устройству, через него пропускался ток фиксированной величины, а микропроцессорная система измеряла падение напряжения на резисторе. В первых домофонах применялись простейшие аналоговые ключи с двумя контактами. Чтобы установить связь, сигнал подается по линии DAT1 к коммутатору. Монтаж видеодомофона своими руками на примере

Установка домофона своими руками

Перед установкой домофона следует обзавестись всеми необходимыми инструментами. В работе могут потребоваться:

• нож;
• строительный уровень;
• отвертка, комплект насадок к ней;
• кусачки;
• плоскогубцы;
• электродрель;
• устройство для зачистки кабелей;
• комплект домофона.

Выбор того или иного комплекта полностью зависит от финансовых возможностей. Так, самым простым вариантом является аудиопереговорное оборудование, состоящее из вызывного устройства и «телефонной» трубки и позволяющее лишь дистанционно разговаривать с визитером.

Видеодомофон, о котором упоминалось выше, стоит дороже. Он может быть двух типов:

• черно-белым;
• цветным.

Большая часть нынешних видеодомофонов поддерживает несколько каналов связи и позволяет подключать три-четыре дополнительные камеры, расширяющие угол обзора.

Почти все домофоны дают возможность управлять электрическими кодовыми замками.

Этап 1. Выбор места для установки

От того, где будет установлено вызывное устройство, зависит не только угол обзора, но и удобство эксплуатации оборудования в целом. Зачастую такое устройство устанавливают со стороны открытия двери на высоте 1,5-1,6 м от пола.

Касаемо самого домофона, то его можно устанавливать в любом подходящем месте. Главное, чтобы сигнал вызова был слышен во всех комнатах.

Этап 2. Прокладка электропроводки

Это один из самых ответственных этапов монтажа, т. к. именно от качества проводки зависит стабильность работы всего оборудования. Для этого подходит один из трех указанных вариантов кабеля:

• «витая пара»;
• связевой сигнальный провод;
• телефонный кабель.

Берется кабель длиной в 35-40 м (не больше) и ведется от вызывного устройства. Разумеется, штробирование стен подъезда лестничной площадки нежелательно, поэтому проводку ведут по стенам и фиксируют специальным крепежными элементами. При этом рекомендуется избегать силовых кабелей под сильным напряжением, поскольку они могут вызвать наводки в цепи или даже вывести из строя все оборудование. В лучшем случае ухудшится качество аудио- или видеосигнала.

Также ко всем модулям системы подводится питание 220 В.

Этап 3. Монтаж домофона в квартире

После грамотного проведения подготовительной работы этот этап не вызовет никаких трудностей, главное – четко следовать инструкции.

Шаг 1. В стене создаются выводы для подсоединения, от двери ведется кабель.

Шаг 2. Отмечается место, где нужно установить домофон, точки крепежей определяются строительным уровнем.

Шаг 3. В соответствующих местах проделываются отверстия для шурупов (в большинстве случаев их не больше трех), необходимых для крепления фиксирующей металлической пластины. При этом стоит помнить, что в бетонные стены сначала устанавливаются дюбели, а уже потом сами шурупы.

Шаг 4. Далее следует собственно подключение домофона. Удаляется лишняя длина кабеля, после чего остается лишь необходимый для установки отрезок – 18-20 см. Все концы тщательно зачищаются.

Шаг 5. Зачищенные концы крепятся к соединительным клеммам – это необходимо не только для прочности крепления, но и для безопасности.

Шаг 6. Под корпусом домофона прячутся все соединения, после чего он крепится на фиксирующей пластине.

Шаг 7. Система подключается к сети. Если провода подсоединены правильно, то все должно работать.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение. Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Электрическая защита

У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А или же автоматом 16А. Чтобы быть уверенным в собственной безопасности и безопасности семьи/соседей, монтажнику необходимо установить УЗО (устройство защитного отключения) 30мА.

При этом возможны 2 типа электропитания:

1. Когда переговорное устройство подключается прямо к розетке с помощью силового провода, а трансформатор интегрирован в переговорное устройство.
2. Или когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.

Как устроен домофон, его модули

Виды домофонов подразделяются в зависимости от количества пользователей (одно и многоабонентские), а также по характеру работы (с аудио- и видеосвязью). Чаще всего в комплект входят:

• трубка домофона;
• модуль вызова;
• запорное устройство;
• источник питания;
• соединительные разъемы и кабели.

С трубкой все понятно – это блок, который требуется для связи хозяев дома с абонентами извне. Модуль вызова предназначен для обратной цели. С этой панели осуществляется набор кода, а также управление замком (если применяется специальный магнитный ключ). Запорное устройство, работающее по принципу электромеханического (электронного или электрического) замка, аналогично ригелю в стандартной двери: это узел, предотвращающий доступ посторонних в подъезд, помещение, квартиру.

Устройство домофона

Сначала следует узнать, из чего состоит устройство. Систему домофон строят из следующих частей:

• Блок питания.
• Панель вызова.
• Кнопка выхода.
• Коммутатор.
• Электромагнитный замок
• Трубки панелей.

Важно определять разновидности домофонов, а также на места, где приборы будут использоваться:

Индивидуальная модель. Хорошо подойдет для коттеджа или частного дома. Панель вызова практически всегда монтируют на внешнюю сторону ворот. Но существуют случаи, когда панель монтируют прямо на дом, у входной двери.
Многоабонентский. Отличный выбор для многоэтажного дома. Чаще всего монтируют на дверь подъезда. Домофон является источником связи гостя с владельцем квартиры. Сигнал передается в квартиру

Обратите внимание, что житель дома обязан купить карту или домофонный ключ, чтобы обойти блокировку домофона.

Также устройства для переговоров могут быть разделены на следующие типы:

• Аналоговые. Для работы нужен шлейф с несколькими жилами и коммутатор. Цель первого – соединить квартиры и коммутатор.
• Цифровой. Используется только 2 провода. Их цель та же – соединение квартир и коммутатора.

Действия выполняются в следующей последовательности:

1. К дому подходит человек. Он нажимает кнопки, которые соответствуют номеру квартиры, с хозяином которой он хочет связаться.
2. Владелец квартиры получает звуковой сигнал, что кто-то хочет ним связаться.
3. Если хозяин квартиры желает впустить гостя в подъезд, он нажимает соответствующую кнопку.
4. После передачи сигнала снимается блокировка с двери.

Существуют также видеодомофоны. Их отличие в том, что человек сможет еще и увидеть гостя подошедшего к двери. Подобную конструкцию можно переносить в другое место при необходимости.

Итоги

Домофоны Vizit – надежные устройства, которые характеризуются стабильной работой в различных условиях. Однако неприятности в виде поломок все же иногда случаются. Если такая проблема не обошла вас стороной, трубку домофона вы всегда можете попробовать починить самостоятельно, опираясь на советы, приведенные выше. Не уверены в своих технических знаниях и навыках? Нет желания рисковать? Лучше обратитесь в сервисную поддержку. Мастера, которые занимаются сервисным обслуживанием домофонных систем, произведут диагностику устройства, которое вышло из строя, и выявят причину поломки. В своей работе они используют специальное оборудование для диагностики и настройки домофонов. Когда будет известно, что именно перестало работать, квалифицированный специалист сообщит, что именно необходимо сделать – отремонтировать трубку, купив новые запчасти, или же полностью заменить устройство.

Стоит отметить, что стоимость трубки невысока, поэтому при серьезных поломках, как правило, специалисты рекомендуют установить новый прибор, который будет работать долго и без проблем, не доставляя пользователю каких-либо неудобств.
