Самостоятельная установка и регулировка дверного доводчика

Важные моменты, которые необходимо учитывать при выборе

Таблица определения класса дверных доводчиков

Механизм регулировки

Особое внимание следует обратить на силу и скорость закрытия двери. В комплект доводчика должно входить тормозное устройство.
К какому виду относится тягловый механизм

Они бывают стандартного типа с наличием скользящей тяги либо оснащённые фиксатором, удерживающим дверь в открытом положении.
Место на двери, куда крепится устройство (верхний, скрытый, петля или доводчик напольного типа).

Обязательно учитывайте разницу в температурах, которым неизбежно будет подвергаться любой доводчик, если только его не установят на внутренние двери в помещении. Существуют специализированные дверные доводчики, имеющие в качестве дополнения электрогидравлические и электромагнитные элементы. Такие механизмы должны иметь сертификаты, соответствующие их качеству.

Если речь идёт о доводчике, приобретаемом для внешних дверей, контактирующих с улицей, следует также обращать внимание, имеет ли устройство защитные меры против несанкционированного проникновения в здание и вандализма. У таких доводчиков должен быть предохранительный клапан, а корпус изделия – выполнен из антиударного материала

Регулировка угла распахивания

Угол распахивания дверной створки зависит от того, как сильно натянута пружина внутри доводчика. Натянуть или ослабить пружину можно с помощью проворачивания регулировочной гайки. Поворот гайки против часовой стрелки ослабляет силу натяжения пружины, что позволяет открывать дверь с приложением меньшего усилия по сравнению с туго натянутой пружиной. Кроме того, доводчик с более ослабленной пружиной позволяет двери шире открываться, что удобно при заносе/выносе крупногабаритной мебели. Сильно натянутый пружинный механизм на открытие – оптимальный вариант для двери, для которой характерно минимальное расстояние между проемом и рядом стоящей стеной. Подобная регулировка исключает возможность повреждения во время удара створки о близкорасположенную перпендикулярно стену.

Обращаем внимание, что вся информация о том, как регулировать доводчик, находится в инструкции или паспорте изделия, которая идет в обязательном порядке в комплекте с устройством для самостоятельного закрывания двери

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

• Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
• Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
• Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

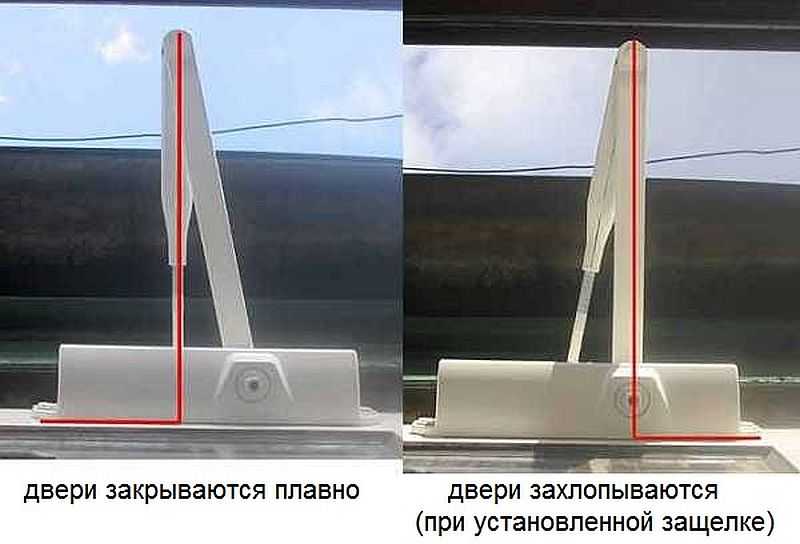

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

• Пассатижи.
• Ключи гаечные.
• Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

• Человек, прикладывая некоторое усилие, открывает дверь.
• Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
• Пружина взводится, и при освобождении начинает обратный ход.
• Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
• Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
• Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
• Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
• Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°. В таком диапазоне полотно должно закрываться достаточно медленно и надежно

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

• Двери остаются открытыми при их распахивании на нужный градус.
• В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

• Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
• При неполном распахивании, полотно перемещается в обычном режиме без задержек.
• Величина натяжения пружины устанавливается регулировочной гайкой.
• Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Дверные доводчики могут быть разного типа, вида и цвета

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

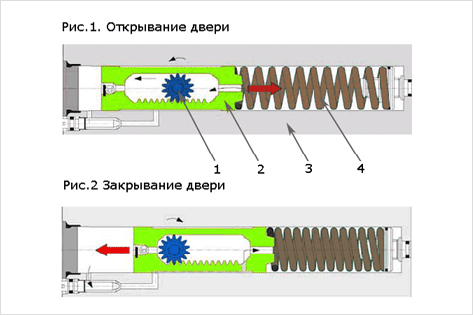

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

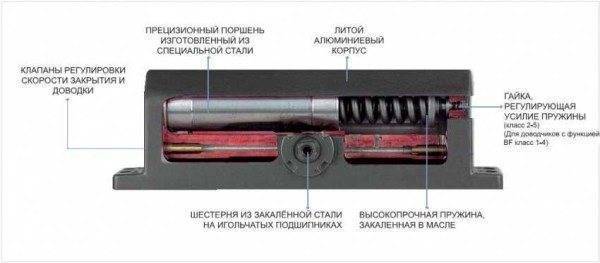

Внутреннее строение доводчика для входной или межкомнатной двери

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня. Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Типы устройств

Механизм управляет ходом полотна (доводчик). Он задаёт режим движения: ускоряет или замедляет процесс закрытия, придаёт мягкость и лёгкость скольжению створки. Существует несколько принципов действия.

На практике используются два типа:

• Скользящий стержень приводит в действие пружину и поршневую систему. Один поршень открывает, другой осуществляет торможение. Конструкция скользящего типа компактна и надёжна, приспособлена для лёгких дверей.
• С зубчатой передачей рычажного вида – самый распространённый класс стопорных конструкций. Надёжная совокупность пружинной тяги и редуктора позволяет ставить приспособления на массивные двери.

Основное требование к выбору регулятора закрывания двери заключается в том, что он должен соответствовать её параметрам, чем массивнее полотно, тем необходим более мощный доводчик.

От места расположения узлов управления на дверце выделяют следующие группы:

• верхние;
• системы, устанавливаемые на полу;
• скрытые.

Верхние. Широко распространённый класс дверных доводчиков. Сочетание малой цены и надёжной работы делает их популярными у населения. Устанавливаются вверху створки, что очень практично при монтаже. Для наружных дверей фирмы производители выпускают особые приборы с масляным наполнителем, приспособленных для работы в жарком или морозном климате.

Напольные держатели. Хорошо зарекомендовали себя в офисных помещениях, торговых центрах, банках, там, где к внешнему виду дверей повышенные требования. Напольные системы встраиваются в половое покрытие и практически не видны посетителям. Используются конструкции регуляторов скользящего типа, рассчитаны на двери весом до100 кг.

Внутренние приборы. Приборы незаменимы там, где требуется тщательная косметическая отделка и безупречный парадный фасад.

• Конструкция скользящего типа маленького размера, монтируется внутри дверной коробки или полотна.
• Доводчик в виде петли — компактное приспособление. Круг применения ограничен: не установить на тяжёлые двери; быстро изнашивается; необходима особая точность установки на дверной проём.

Порядок монтажа

В жилых строениях (квартирах) в основном монтируются доводчики реечного типа, с гидравликой. На примере прибора этой группы и будет рассмотрен рекомендуемый порядок действий мастера. Поняв специфику работы, несложно разобраться с нюансами крепления изделий других типов.

Установка доводчика на пластиковую дверь абсолютно идентична порядку его монтажа на деревянные и металлические аналоги.

Выбирается схема

Если дверь распахивается наружу, то на полотне фиксируется рычаг; соответственно, корпус – на косяке. При открывании вовнутрь все ровно наоборот. Но в любом случае доводчик ставится так, чтобы винты регулировки находились со стороны дверных петель. Это облегчит процесс «настройки» положения полотна и дальнейшую его корректировку. А этим заниматься придется, так как постепенно появится его «проседание». Разобраться несложно, тем более что к изделию всегда прилагается инструкция, в которой есть типовые схемы установки доводчика двери.

Рекомендация
Установку доводчика следует производить так, чтобы его «тело» всегда находилось внутри строения. Наружное размещение нецелесообразно по ряду причин – коррозия металла; низкие температуры, вследствие чего масло загустевает (а при высоких становится более жидким), и гидравлическая часть механизма начинает работать некорректно; возможное оледенение, что нарушает свободных ход рычага.

Производится разметка

И здесь задача мастера значительно упрощается. Изделия комплектуются специальными установочными шаблонами. Они выполнены в масштабе 1:1 и универсальны, так как учитывают различные способы открывания дверей и навеса полотен. Остается лишь приложить трафарет доводчика по месту и наметить точки сверления каналов для установки крепежных деталей.

Фиксация составных частей прибора

После разметки закрепить рычаг и корпус механизма на основе метизом (идет в комплекте с изделием), а потом соединить половинки тяги сможет каждый.

Советы:

• Установка доводчика на металлическую дверь имеет одну особенность. Необходимо использовать в процессе сверления тонких полотен так называемые «бонки». Эти приспособления представляют собою втулки с резьбой. Дело в том, что работа обычным сверлом может вызвать деформацию металла, и исправить этот дефект (выпрямить вмятину) самостоятельно не получится.
• При определении положения рычага следует ориентироваться на его базовое плечо. Оно должно располагаться перпендикулярно полотну двери. Если угол менее 90º, то усиливается «дохлоп» створки.

Установка доводчика двери своими руками требует предельного внимания и аккуратности. Малейшие промахи нередко оборачиваются неплотным прилеганием полотна к косяку и сквозняками в помещении. Или наоборот, медленным закрыванием створки и повышением теплопотерь. Надеяться, что все устранится лишь регулировкой доводчика двери, не стоит – такое не всегда возможно.

Именно по этой причине этап монтажа прибора – самая ответственная часть работы. Тем более что от этого зависит и срок эксплуатации навесов. Если механизм установлен неправильно, то уже в ближайшей перспективе перекос полотна неизбежен, со всеми вытекающими.

Определить, насколько правильно произведена установка дверного доводчика, можно по следующим признакам:

• плавность открывания/закрывания створки, без рывков и дополнительных усилий со стороны пользователя;
• отсутствие посторонних звуков (шума, скрипа, скрежета и так далее).

Виды доводчиков

Доводчик представляет собой специальное устройство, которое помогает контролировать процесс движения дверного полотна. С его помощью можно сделать закрывание более плавным и бесшумным или же резким, с сильным дохлопом. Также он способен придержать её в открытом положении при необходимости.

Чтобы лучше разобраться в принципе действия механизма, необходимо рассмотреть основные его виды, так будет проще понять, как настроить доводчик двери.

В основном используются два типа механизмов:

• кулачковый слайдовый – обеспечивает плавное скольжение, используется для дверей небольшого веса;
• зубчатый рычажный – наиболее часто используемый тип механизма, передвижение пружины осуществляется с помощью шестеренок, его можно использовать даже для тяжелых дверей с кодовым замком.

Схема конструкции доводчика с зубчатым рычажным механизмом

По способу установки доводчики можно разделить на следующие типы:

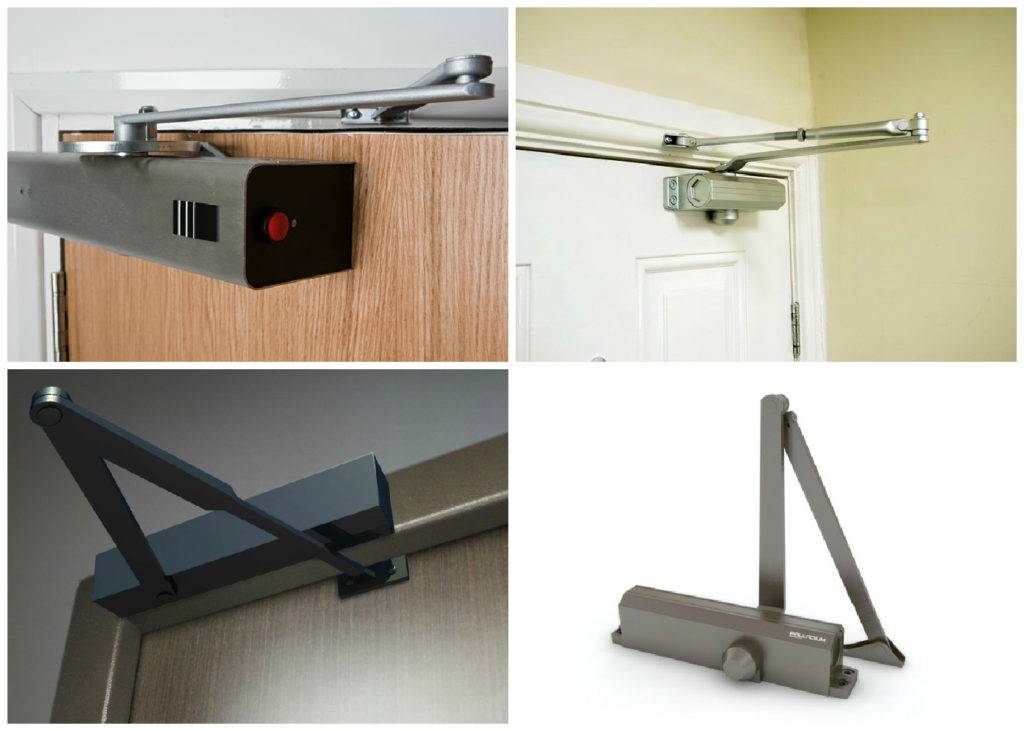

Накладные конструкции являются самыми простыми в обращении, их работу можно откорректировать с помощью нескольких клапанов или винтов, расположенных на панели короба. Количество допустимых оборотов регламентируется производителем.

Накладная модель чаще всего используется для жилых помещений

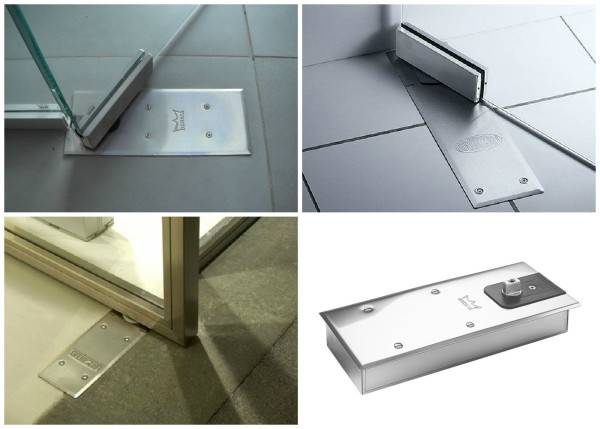

Напольные тоже регулируются довольно просто, их отличие в том, что крепятся они не в верхней части, как предыдущий тип, а снизу. В жилых домах они применяются не слишком часто, в основном такие модели предназначены для обустройства входа в общественных заведениях и офисах.

Напольные модели часто используются для стеклянных дверей

Скрытые конструкции самостоятельно довольно сложно отрегулировать, так как они спрятаны внутри дверного полотна или в полу, что затрудняет доступ к ним.

Конструкция скрытых моделей предполагает встраивание доводчика в дверное полотно

Типы доводчиков

Дверные доводчики различны. Все отличаются по различным габаритам и цветам, а также устройством механизма.
В зависимости от места применения установка для дверей бывает:

• мебельной – используются доводчики в купе-двери в шкафу, выдвижных элементах мебели, на кухне и так далее;
• дверной доводчик – фиксируется на основные, межкомнатные двери, а также в двери купе в кладовые и гардеробные.

Существующие варианты дверных доводчиков

Мебельные варианты доводчика встраиваются в конструкцию при её создании. А вот дверные доводчики можно установить самому, создав устройство своими руками.
Конфигурация доводчиков по устройству:

• устройство с приводом и зубцами;
• применение кулачкового вала.

Дверные доводчики устанавливаются вверху, внизу, а также монтируются в дверные элементы.

Верхний доводчик

Это типовой вид механизма. Есть варианты установки доводчиков вверху:

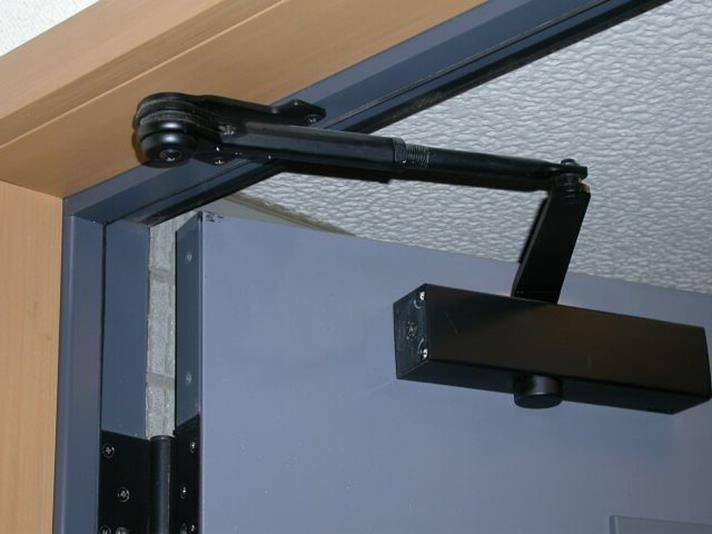

1. Рычаг устройства прикреплен к самой двери, а механизм зафиксирован на недвижимой коробке.
2. Рычаг доводчика фиксируется на стене или верхней части дверной коробки, а механизм на самой двери.

Установка доводчика выбирается, отталкиваясь от функций открытия двери.

Есть еще 1 вариант установки механизма, он применим, когда двери открываются во все стороны.

Пример доводчика для двери открывающейся в обе стороны

Параллельная установка проводится следующим образом – механизм крепится на дверь, рычаг монтируется на основание дверной коробки при использовании специальной пластины.

Нижний доводчик

Этот дверной механизм применяется, если нет дверной коробки. То есть, если присутствуют петли на дверях, нижний механизм не применяется, поскольку доводчик в этом случае играет роль петли.
Нижний доводчик устанавливается в отверстие в полу, которое заранее следует изготовить для этих целей.

Вариант конструкции нижнего доводчика

Этот механизм имеет верхнюю часть, которая устанавливается в потолок. Без этой составляющей нижний доводчик будет работать короткий промежуток времени.

Скрытые дверные доводчики

Механизмы полностью скрыты в дверном полотне. Есть 2 вида:

1. Петля-доводчик – по своей функциональности служит дверной петлей.

2. Скрытый верхний доводчик, врезаемый в двери.

Понятие о доводчике

Дверной доводчик – это специальное приспособление, которое устанавливается на входные двери в зданиях общественного пользования для контроля их открывания/закрывания. Механизм позволяет самостоятельно закрываться дверям после их открытия человеком: он медленно и плотно притягивает дверное полотно к коробке.

Работа устройства настраивается в каждом случае индивидуально. Это зависит от места его размещения, интенсивности эксплуатации и физических нагрузок.

Например, на доводчиках дверей подъездов жилых домов и выходов из супермаркетов настраивается определенный период задержки полотна в открытом положении. Это необходимо для того, чтобы человек мог спокойно выйти или зайти в здание с занятыми руками.

В прочих местах общественного пользования с интенсивным передвижением людей на таких устройствах входных дверей увеличивается усилие, которое необходимо приложить для открытия полотна. Это позволяет предупредить преждевременный выход из строя открывающего дверного механизма, так как многие пользователи при открытии дверей, особенно когда куда-то спешат, прикладывают значительную силу.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.
