Правила установки счетчиков электрической энергии

Проведение проверок и передача показаний прибора учета

С 1 июля 2020 года проверки состояния установленных и введенных в эксплуатацию приборов учета электрической энергии должен осуществлять гарантирующий поставщик (сетевая организация).

Проверку приборов учета электрической энергии, установленных до 1 июля 2020 года, а также достоверность переданных потребителем показаний таких приборов учета осуществляет исполнитель этой коммунальной услуги.

Проверка приборов учета электрической энергии, установленных в жилых / нежилых помещениях проводится в согласованное с потребителем время, в отношении жилых помещений – не чаще 1 раза в 3 месяца.

Если прибор учета электрической энергии не присоединен к интеллектуальной системе учета, потребитель все также передает его показания исполнителю этой коммунальной услуги.

При непредоставлении потребителем показаний индивидуального, общего (квартирного), комнатного прибора учета электрической энергии в течение 6 месяцев подряд, исполнитель не позднее 15 дней со дня истечения указанного 6 месячного срока, или иного срока, установленного договором о предоставлении коммунальных услуг, обязан провести проверку и снять показания прибора учета.

Если для проведения проверки требуется доступ в жилое / нежилое помещение, потребитель обязан его предоставить, а при отказе в доступе представителем проверяющей организации составляется соответствующий акт.

По истечении 3 расчетных периодов подряд с даты составления акта об отказе в допуске к прибору учета, исполнитель вправе производить начисление платы по нормативам потребления исходя из количества постоянно и временно проживающих граждан, а также применять повышающий коэффициент, равный 1.5, начиная с 1 числа месяца, в котором составлен акт об отказе в допуске.

При отсутствии информации о постоянно и временно проживающих в жилом помещении граждан, начисление платы осуществляется исходя из количества собственников данного помещения.

В заключение хотелось бы отметить следующее. Не смотря на то, что данные изменения действительно передают обязанности по приобретению, установке или замене, ввода в эксплуатацию прибора учета электрической энергии гарантирующему поставщику или сетевой организации, необходимо быть все ещё внимательными к индивидуальным, общим (квартирным), комнатным приборам учета электрической энергии в этот переходный период, когда эксплуатация обычных приборов все ещё разрешена.

Потребителю нужно своевременно известить гарантирующего поставщика (сетевую компанию) о необходимости замены, установки прибора учета в случае необходимости, так как на осуществление своих обязанностей по закону у них есть 6 месяцев. Но в этот период, до даты ввода нового прибора учета в эксплуатацию начисление платы за электроснабжение осуществляется по среднемесячным показаниям Вашего индивидуального, общего (квартирного), комнатного прибора учета электрической энергии.

Перейти к обсуждению темы.

Предыдущая записьКак производится расчет размера платы за коммунальные услуги, если закончился срок поверки индивидуального прибора учета в 2020 году?
Следующая записьПришла большая квартплата? Что делать если сумма в квитанции за ЖКУ значительно увеличилась?

Процедура монтажа счётчика электроэнергии

• Подготовка места для установки электросчётчика и щитка с автоматами для него.
• Обеспечение входной линии. Это нужно согласовывать с провайдером или представителями электрокомпании

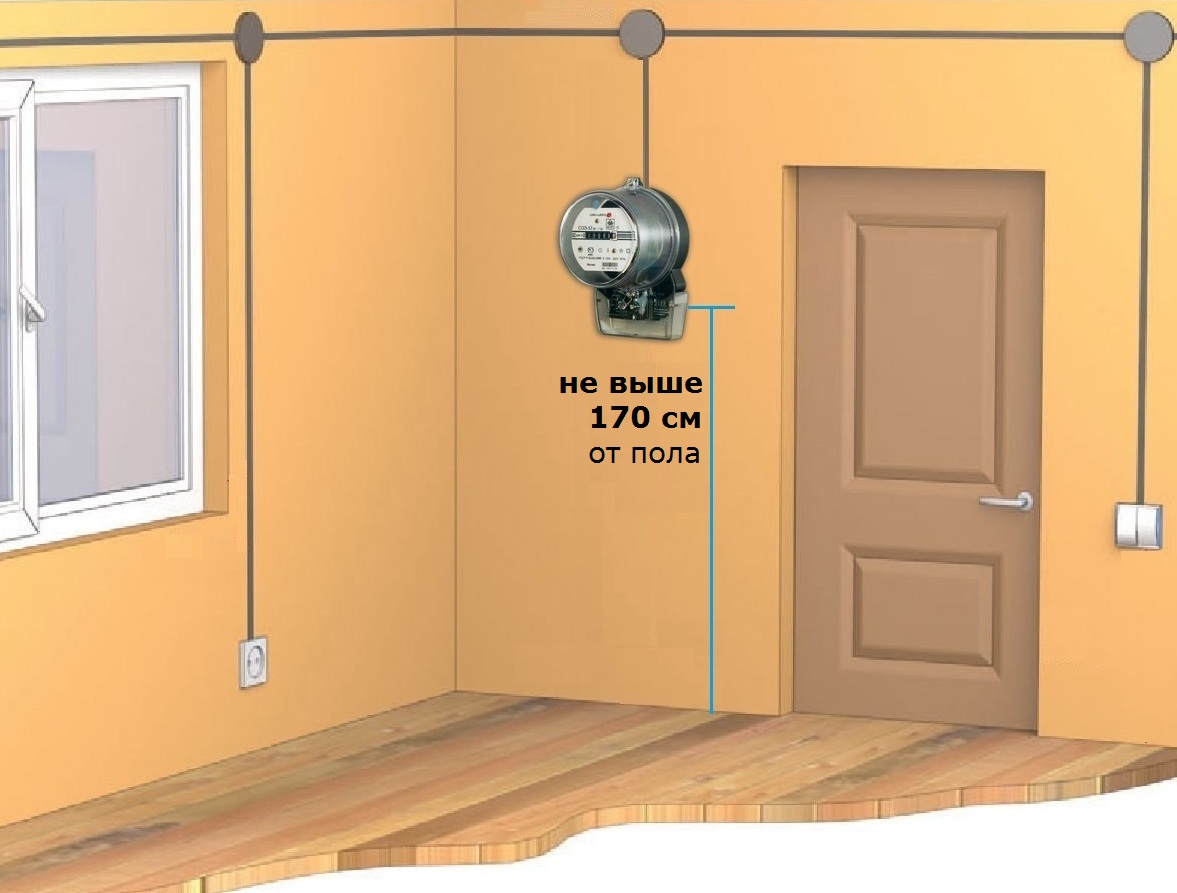

• Устанавливать счётчик необходимо на высоту от 0,8 до 1,7 метров от уровня пола.
• Строго следуя требованиям ПУЭ соединяем входную и выходную цепь электросчетчика
• Ставим защитное заземление, оно обеспечит сохранность бытовой техники при случайных коротких замыканиях или перекосе фаз.
• Подключаем входную цепь тока сначала к защитному выключателю, а только потом к счётчику.
• Подключайте выход счётчика к автомату.
• Тестируем, методом пробного включения

Если выбирать среди теплых помещений, подходящих под все требования ПУЭ, не приходится, то остаётся один вариант: установка электросчётчика на улице.

Процесс установки счетчика на улицы, разумеется, имеет отличия от его установки в доме. Среди главных можно отметить:

• Обезопасить прибор от природных явлений, опасных для правильной работы прибора: дожди, снегопады, сильные ветры
• Утеплить место, в котором располагается счётчик, чтобы защитить его от перепадов температур
• Возможно придется докупить специальный ящик и поменять счётчик на устойчивый к перепадам температур и влажности.

Если вы решили идти по третьему пункту, то стоит отметить, что такие ящики весьма недорогие и не требуют сложного монтажа.

Какое освещение Вы предпочитаете

ВстроенноеЛюстра

Причины установки нового электросчетчика в квартире

Подавляющее большинство оборудования, обеспечивающего электроснабжение жилых домов, построенных во времена СССР, на сегодняшний день безнадежно устарело. Подобная картина характерна и для стран Восточной Европы. До сих пор в домах шестидесятых годов постройки можно встретить громоздкие электросчетчики, работающие с отчетливо слышимым жужжанием, большие керамические предохранители, электророзетки образца середины прошлого века, послужившие не один десяток лет. Все это морально и физически устаревшее оборудование характеризует общее состояние электросистемы жилых домов.

Не менее грустную картину можно увидеть, если заглянуть в электрощит: пыль и многолетняя паутина. Если хозяева жилья затевают различные переделки, установку электросчетчика, ремонт квартиры в целом, то это удобный случай обновить и всю систему электроснабжения. Можно назвать несколько причин, вызывающих необходимость установить новый электросчетчик в квартире.

Самым главным основанием, пожалуй, является недостаточная мощность старой сети, которая не в состоянии справиться с возросшей нагрузкой. Быт современного человека немыслим без большого числа электрических приборов: их совокупная работа ощутимо перегружает систему, и счетчик в том числе, в результате чего какие-то участки выходят из строя, и даже может произойти возгорание. Ситуация осложняется еще и тем, что во многих домах устарели не только системы электроснабжения, но и противопожарные.

Еще одна причина, которая стимулирует установить новый электросчетчик в квартире, — возможность сэкономить электроэнергию. Сегодня внедрены дифференцированные тарифы, которые позволяют платить за электроэнергию на 30 % меньше. Чтобы использовать такую двухтарифную систему, потребуется соответствующее оборудование.

Электроэнергия в течение суток потребляется неравномерно. Пиковые нагрузки приходятся на утро и вечер, особенно большая разница наблюдается в зимнее время. Ночью по понятным причинам электричество расходуется минимально. Для того чтобы несколько сгладить подобные скачки, разработана стимулирующая система, которая делает выгодным использование электроэнергии в ночное время. Потребители экономят, запуская стиральные и посудомоечные машины в период действия льготного тарифа.

Установка нового электросчетчика в квартире может быть выполнена и в следующих случаях:

• Показания прибора учета резко отличаются от тех, которые фиксировались ранее, или значения совсем не отражаются на дисплее.
• Имеются повреждения пломбы на электросчетчике или другие признаки вмешательства.
• Наличие механических повреждений на кожухе или дисплее.

При внешнем осмотре электросчетчика можно выявить его неисправности: трещины на кожухе, разбитое стекло, отсутствие пломбы, неравномерное вращение диска или хаотичное перескакивание цифр. Все эти случаи являются однозначным поводом обратиться в управляющую компанию и вызвать электрика.

Ставим счетчик

Если уж вы решили, что справитесь с установкой счетчика в частном доме лучше, чем это сделает представитель электросетевой службы, можно попробовать. Вам понадобятся:

• абонентский электрощиток;
• счетчик, который соответствует техническим параметрам;
• провода нужного сечения;
• автоматические выключатели и УЗО;
• трансформаторы;
• пассатижи;
• отвертки (лучше набор);
• острый нож с рукояткой из пластика или обмотанный изолентой;
• крепеж по диаметру отверстий в щитке;
• монтажные планки (стандартные, шириной 35 мм);
• изоляторы;
• мультиметр;
• изолента.

Приступаем к монтажу

Вы уже, конечно, определились, сколько фаз вам нужно, и разобрались с трансформатором – он нужен не всегда, но если вы ставите трехфазный прибор учета, без преобразователя вряд ли удастся обойтись. Далее порядок действий будет таким:

1. Установите в щиток монтажную планку.
2. Установите УЗО, собственно счетчик и выключатели – для этого есть фиксаторы, которые входят в комплект.
3. Проверьте, работают ли автоматы, включив мультиметр в режим измерения сопротивления.
4. Поставьте шины заземления и защиты – их крепят гайками и изоляционными винтами.

Вариант 1

Однофазный счетчик подключается по схеме прямого включения в сети. Несмотря на то, что моделей много, клеммы у них абсолютно одинаковые. Иногда используется трансформатор. У них четыре клеммы:

• вход фазы;
• вход нуля;
• выход фазы;
• выход нуля.

Отдельных клемм для заземления нет. Действуем в следующем порядке:

1. Обесточьте дом – делается это прямо на магистрали или же на вводном автомате, так что все равно нужно договориться с сетевой компанией.
2. Смонтируйте счетчик.
3. Проверьте все подключения
4. Включите агрегат.

Вариант 2

С трехфазным счетчиком повозиться придется несколько дольше. Перво-наперво надо понять, что есть несколько схем, и они зависят от того, какую модель вы выбрали. Возможны несколько способов подключения:

• прямое подсоединение;
• включение в четырехпроводную сеть через трансформатор;
• в трехпроводную или четырехпроводную сеть с использованием трансформатора;
• через два трансформатора (тока и напряжения) в трехпроводную сеть.

Напрямую можно включать счетчик, если вы видите на маркировке букву У, что означает универсальность. Такие счетчики используются чаще всего, они подходят для дома, и для квартиры. Правда, ток ограничен – 50 А. После того, как монтажник соберет агрегат, он должен сделать следующее:

1. Пробное включение.
2. Опломбирование, причем на пломбе должны быть указана дата.

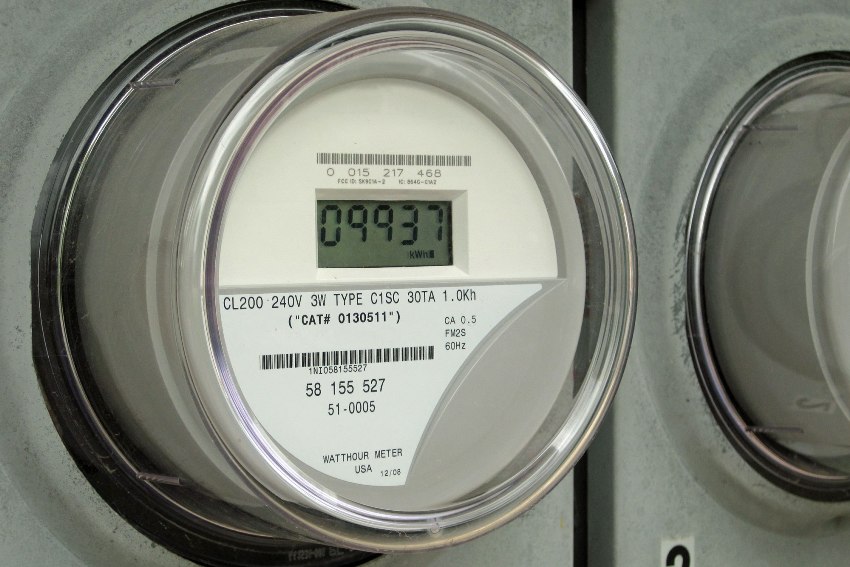

Виды электросчетчиков для квартиры

Сейчас владельцы квартир массово меняют старое электрическое оборудование на новое. Существует два типа счетчиков, каждый из которых имеет свои плюсы и минусы.

1. Индукционный электросчетчик — подсчитывается количество оборотов диска. Его достоинствами являются несложное использование, дешевизна, долгий срок между поверками. К недостаткам следует отнести невозможность использования многотарифной системы расчетов, низкую точность.
2. Электронный электросчетчик – конструкция основана на микросхемах. Положительные стороны: компактность, возможность учета по многотарифный системе. Недостатки: дороговизна, частые поломки.

В зависимости от параметров электрической сети предъявляются и определенные требования к установке электросчетчика в квартире. В частности, имеет значение количество фаз, подключенных к помещению. Электросчетчики бывают следующих видов:

• Однофазные. Оснащены четырьмя клеммами для крепления кабелей. К одной паре подсоединяется входящий кабель, ко второй паре подключается кабель, обеспечивающий питание помещения.
• Трехфазные. В них имеется как минимум 8 клемм. На входную группу подключается один нулевой и три токопроводящих кабеля, такой же блок клемм имеется для выходной группы. Установка трехфазного электросчетчика в квартире возможна в том числе при однофазной системе.

Каковы требования к установке электросчетчика в квартире по классу точности оборудования? Техническая характеристика любого прибора имеет такой показатель как погрешность. Степень отклонения показаний прибора от фактического значения потребленной электроэнергии характеризует класс точности устройства. Для оборудования, применяющегося в бытовых условиях, эта величина должна быть не выше 2 %.

То есть если фактически использовано 100 кВт электроэнергии, то в показаниях счетчика это значение отразится в диапазоне от 98 до 102 кВт. Чем выше класс точности прибора, тем меньше погрешность его показаний. Эта характеристика указывается в техническом паспорте оборудования. С повышением класса точности электросчетчика будет возрастать и его цена.

Устройство, принцип работы и типы вводных автоматов

Коммутационные устройства электрической линии, обеспечивающие защиту от перегрузок и токов короткого замыкания, называют автоматическим выключателем. Он предназначен для обеспечения сохранности электролинии при возникновении аварийной ситуации.

Это определение относится ко всем коммутационным приборам, которые смонтированы в электрощите. Основное отличие вводного автомата от линейного заключается в том, что он имеет большее значение номинального тока.

И рассчитывается в зависимости от разрешенной мощности потребления электроэнергии. Вводной автомат (ВА) – вторая ступень защиты, применяется как коммутационное устройство. При перегрузке или коротком замыкании первым должен сработать линейный элемент.

ВА имеет две степени защиты:

• Защита от перегрузки. Представляет собой биметаллическую пластину. При превышении допустимого тока она нагревается. В результате чего выгибается и приводит в действие механизм теплового расцепителя. Чем больше нагрузка, тем больший ток протекает по пластине. Скорость нагрева возрастает. И быстрее срабатывает автомат. После отключения включить устройство сразу не получится. Необходимо время, чтобы биметаллическая пластина остыла и приняла свое исходное положение. Только после этого можно включить устройство в работу.
• Защита от короткого замыкания. В автомате установлена токовая катушка (соленоид). При коротком замыкании в линии происходит мгновенное нарастание тока. Соленоид втягивает сердечник, срабатывает токовая защита и отключает электроэнергию. Время срабатывания составляет доли секунды.

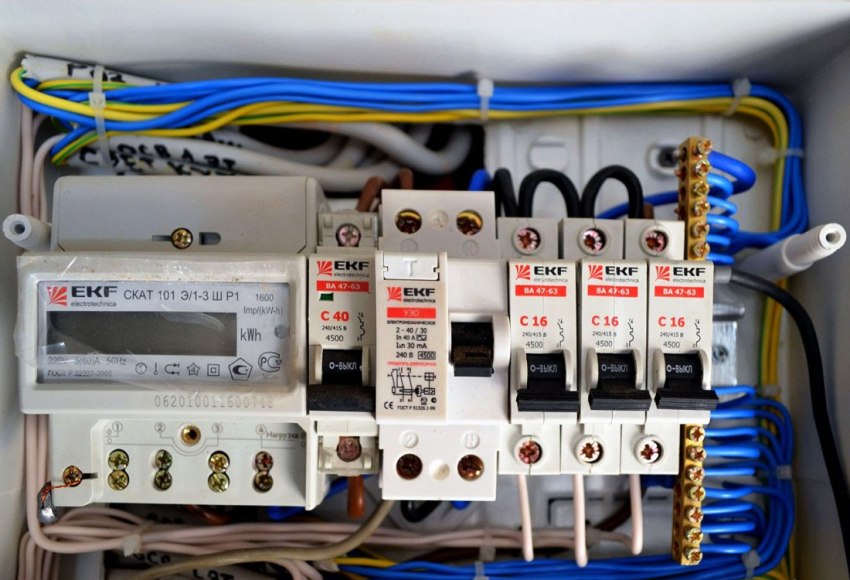

Монтируются ВА перед или после счетчика электроэнергии на DIN рейку. В зависимости от питающего напряжения могут быть однополюсные, двухполюсные, трехполюсные или четырехполюсные. Двухполюсные устанавливаются при подключении однофазного напряжения 220 В.

Монтируются в квартирах многоэтажных домов. Для обеспечения электричеством коттеджей или частных домов подводится трехфазное напряжение. Для их подключения применяются четырехполюсные ВА. Раньше трехфазное напряжение не подключали, к старым домам подводилось однофазное напряжение.

В качестве вводных коммутационных систем ПУЭ запрещает устанавливать однополюсные автоматы. Из-за разброса времени срабатывания они не могут обеспечить необходимую защиту, что приведет к порче оборудования или пожару.

ВА характеризуются:

• Номинальным током. На корпус устройства наносится номинальное значение, при котором прибор может длительно работать без отключения, например, С40. Это значит, что ВА может выдерживать ток до 40 ампер бесконечно долго. Однако эти показания определены для температуры воздуха 300С. При более низкой температуре ВА выдерживает токи выше номинального.А при повышенной тепловая защита срабатывает при меньших нагрузках. Это следует учитывать при выборе места, где будет установлен вводной щит;
• Количество полюсов. Для однофазного напряжения применяют двухполюсные устройства, а для трехфазного четырехполюсные. Некоторые специалисты монтируют трехполюсные, что не обеспечивает надежной защиты;
• Важным показателем является время, за которое срабатывает автомат. При перегрузке это время может изменяться от нескольких десятков минут до нескольких секунд. Это зависит от величины тока, протекающего через биметаллическую пластину. Защита от короткого замыкания срабатывает за доли секунды.

Все устанавливаемые приборы должны согласовываться по току. Например, если на счетчике указан ток 40 А., то ВА должен быть рассчитан на ток менее 40 ампер. А линейные приборы суммарно не должны превышать ток ВА.

Автоматы разбиты на три подгруппы В, С, D:

• В – это самые «нежные» приборы. Допускают нагрузку с пусковыми токами, не превышающими 3-5 номинальных значений, указанных на ВА;
• С – распространенные автоматы, устанавливаемые в частных домах и квартирах. Превышение пусковых токов изменяется от 5 до 10 раз от номинала;
• D – применяют в сетях с большими пусковыми токами и кратковременными перегрузками. Превышение составляет 10-20 раз от номинального значения.

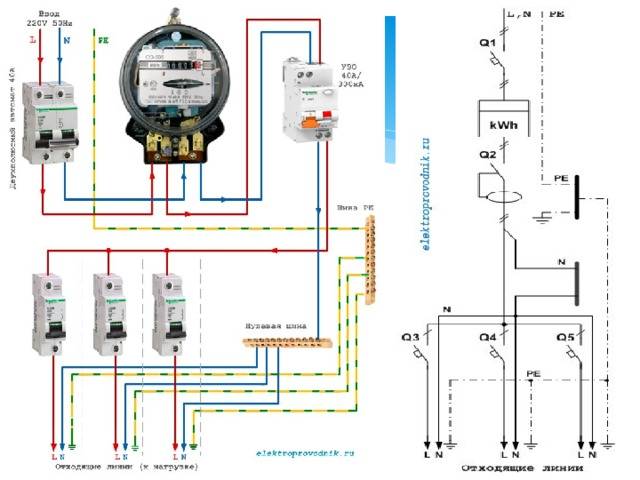

Как подключить электросчетчик правильно

Перед подключением нужно убедиться в отсутствии напряжения на панели из металла, а также записать показания электрического счётчика, осмотреть внешний вид и убедиться в целостности пломб.

Рассмотрим по порядку, как подключить счётчик электроэнергии в зависимости от модели.

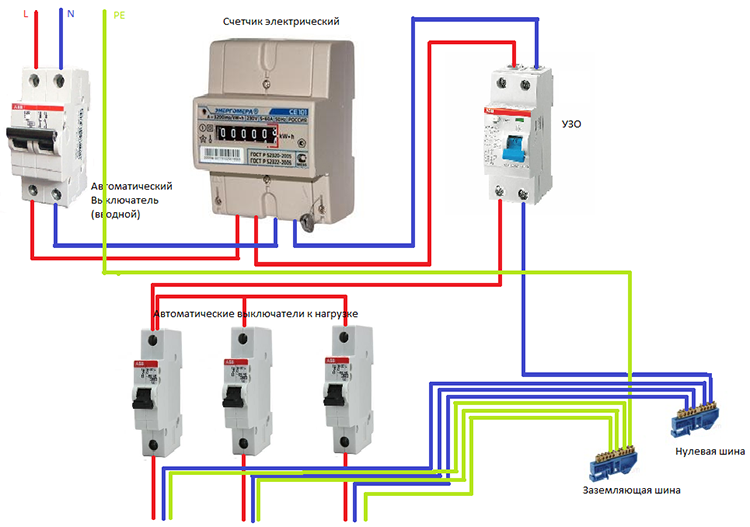

Монтаж однофазного прибора

Самостоятельное выполнение замены электрических однофазных счётчиков осуществляется в следующей последовательности:

• осмотр внешнего состояния электросчётчика;
• проверка сохранности всех пломб на приборе учёта и на клеммной сборке;
• закоротить вторичную трансформаторную обмотку на токовых клеммах;
• проверить отсутствие тока в электроцепи прибора учёта;
• поочерёдное отключение на сборке клеммной всех проводников цепи напряжения при помощи изоляционных колпачков;
• удаление крышки зажимной с коробки электросчетчика;
• проверка отсутствия напряжения на зажимах и ослабление контактных винтов;
• отвинчивание крепежных элементов и демонтаж счётчика;
• установка нового прибора учёта и завинчивание крепежей;
• введение в зажимы электрического счётчика проводников цепей напряжения и токовых цепей, а также зажим винтов;
• установка крышки зажимной и опломбирование.

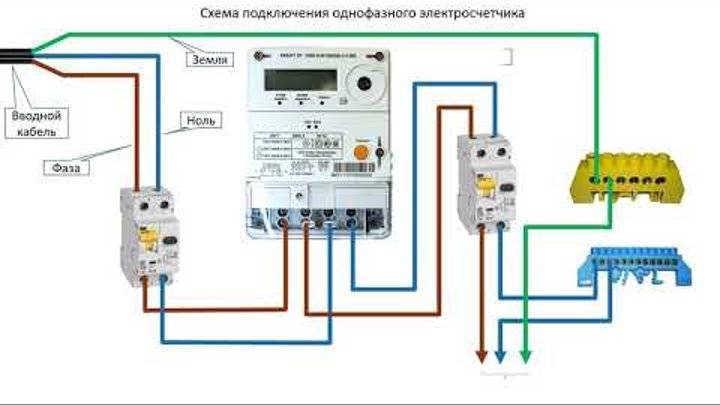

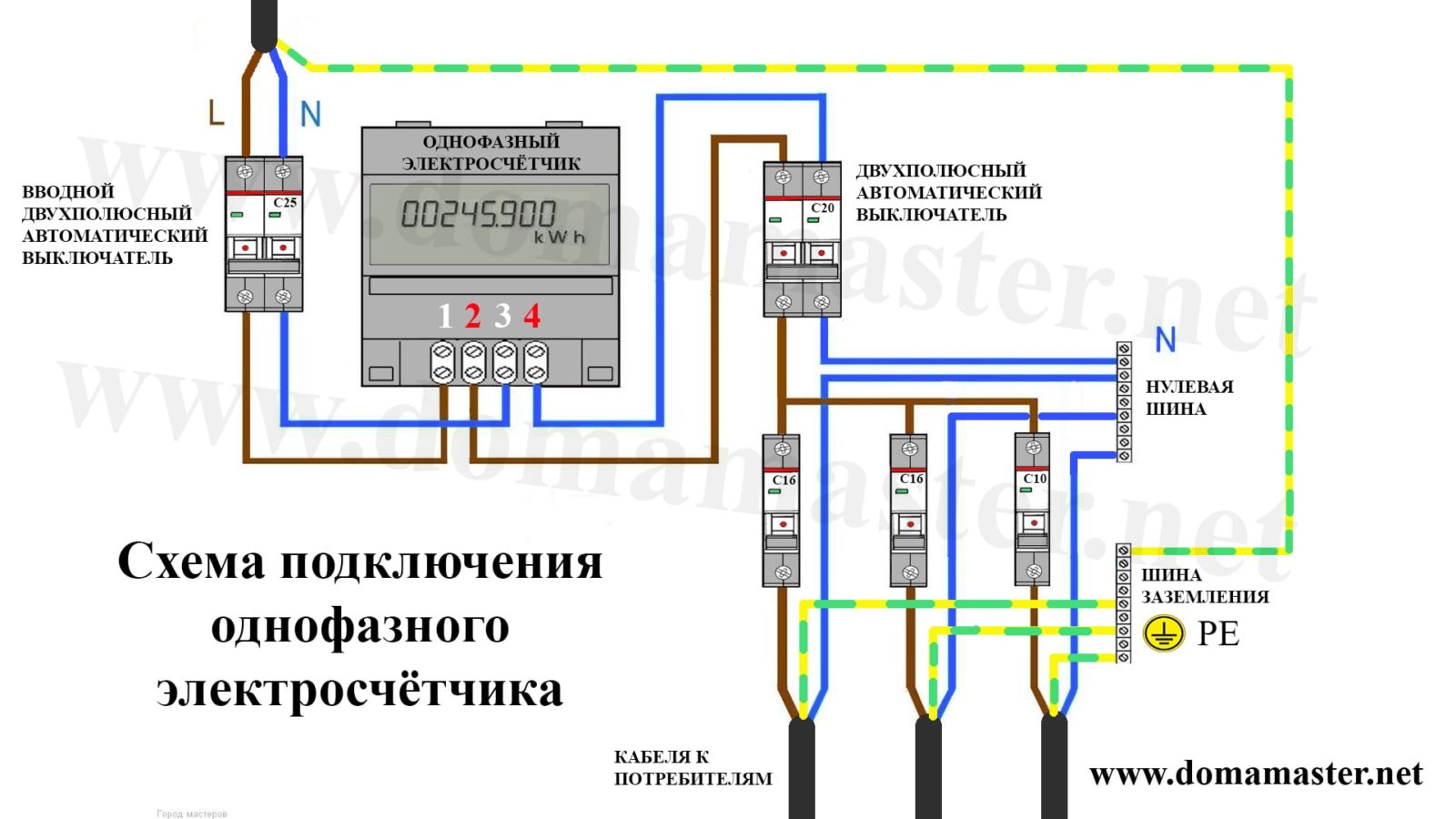

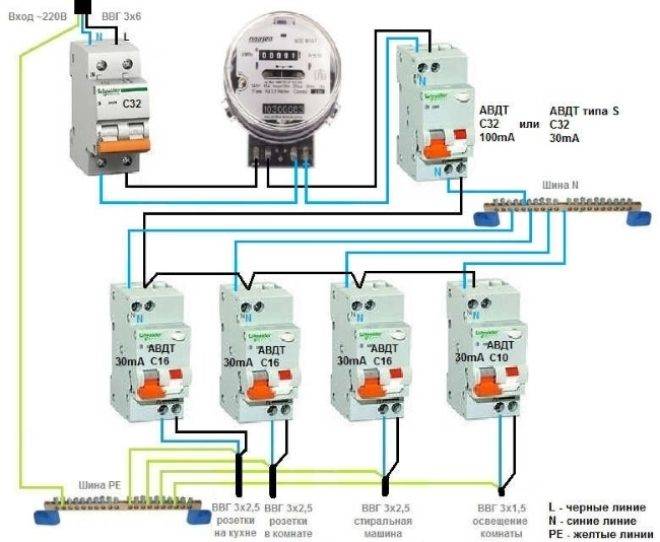

Схема подключения однофазного электросчетчика

На заключительном этапе выполняется поочерёдное удаление изоляционных колпачков и закоротки вторичных обмоток на токовом трансформаторе.

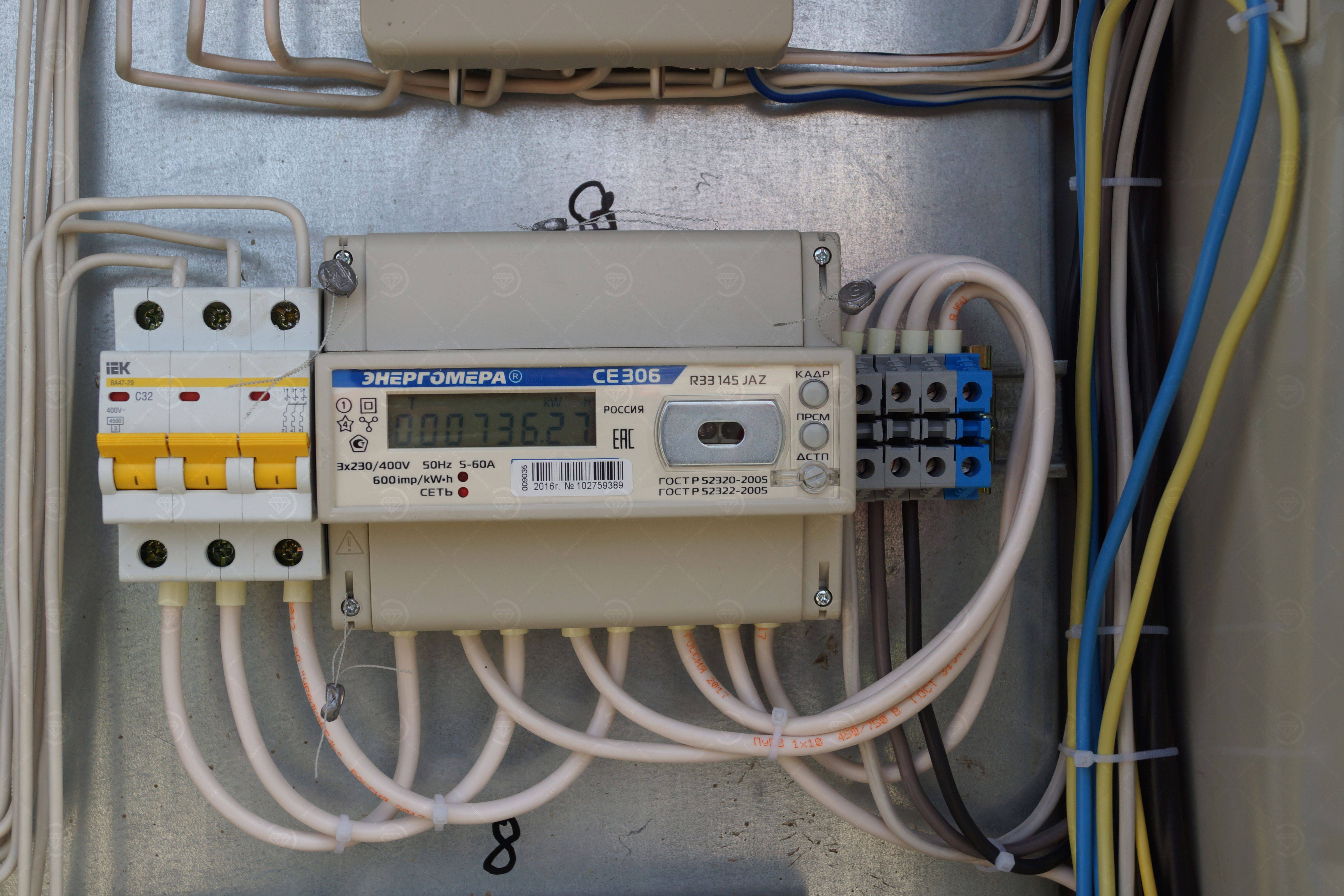

Подключение трехфазных моделей

При выборе оптимальной схемы для подключения трёхфазных электросчётчиков на 380В нужно ориентироваться на модель контролирующего устройства. Трёхфазные модели приборов учёта работают и в стандартных электросетях 220В, а подключаются согласно следующим схемам:

• непосредственный вариант подключения;
• полукосвенный вариант подключения;
• косвенный вариант подключения.

Устройства для прямоточного учёта энергопотребления рассчитаны на пропускание тока в пределах 100А, что ограничивает их использование мощностью в 60 кВт. Такие электросчётчики отличаются клеммными контактами для подключения проводов с небольшим сечением.

Схема подключения трехфазного счетчика

Наиболее простой вариант – непосредственное или прямое подключение. В этом случае осуществляет зачистка изоляции на подводящих проводниках и подключение к автоматическому защитному выключателю, после чего подключаются три фазные жилы на клеммные контакты. Нулевой проводник подключается к паре оставшихся незадействованных контактов.

После прибора учёта в обязательном порядке выполняется установка трёхполюсных защитных автоматов.

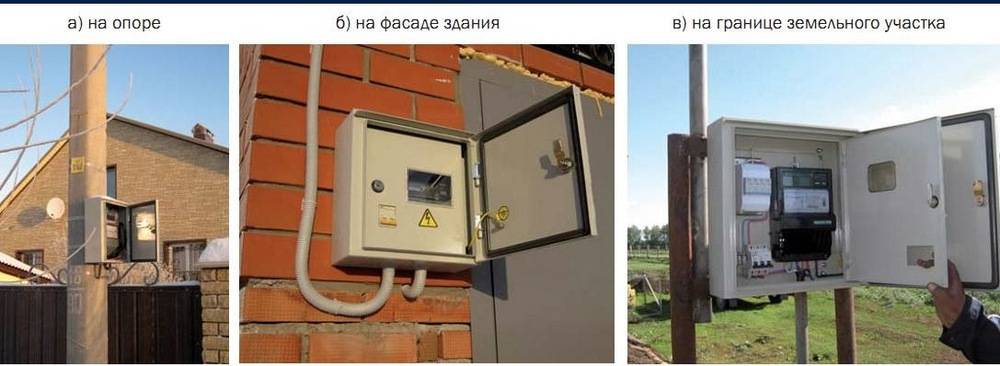

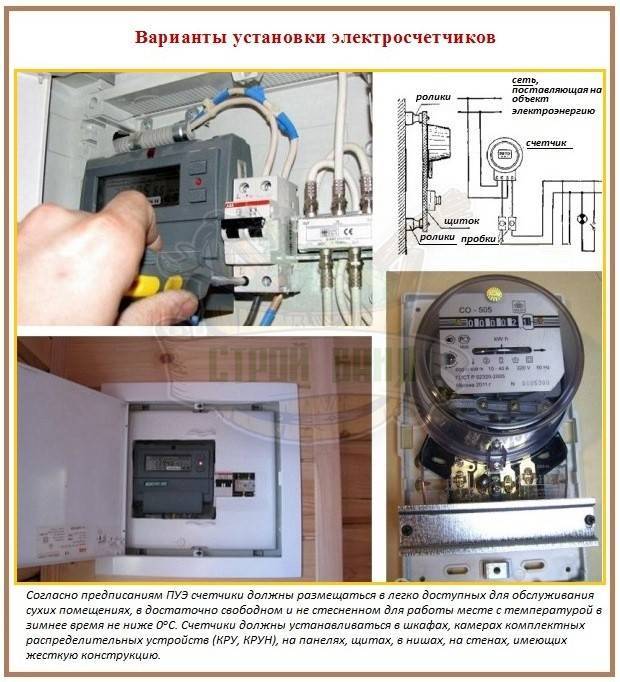

Правила установки электросчетчика на улице

Установка электрического счетчика на открытом воздухе вне помещения должна проводиться согласно ряду техническо-эксплуатационных требований.

Правильней всего установить счетчик с фасадной стороны дома на высоте 0,8-1,7 метра, что обеспечит легкий доступ к нему представителям сетевой компании и техническому обслуживанию.

Смонтировать счетчик можно непосредственно на опоре бетонного столба, если он располагается на территории дома. Также в электро щитке следует установить защитный автомат, а группу автоматов на все потребители дома лучше смонтировать внутри помещения.

Процесс установки счетчика

1. Перед монтажными работами необходимо выполнить отключение сетевой линии согласно правилам ПУЭ.
2. Высота для навесного монтажа счетчика варьируется от 0,8 до 1,7 метра горизонтально поверхности.
3. При температурах ниже 5°С электросчетчики будут вести себя некорректно. Именно по этой причине стоит подумать об отапливаемом электро щитке.
4. Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
5. Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
6. Подключаем выход счетчика на вводный автомат или группу автоматов.
7. Пробное включение.

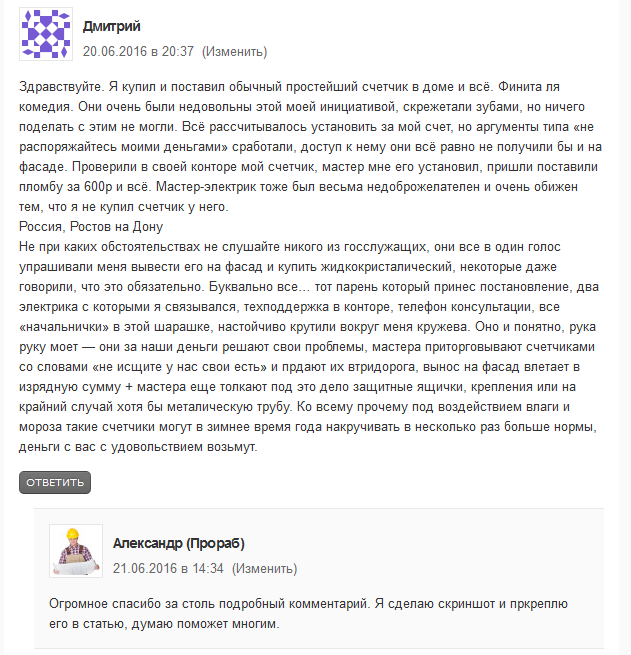

Что делать если счетчик просят вынести на улицу

Этот комментарий вы можете прочитать ниже, а также при нужде спросите Дмитрия как поступать в вашей ситуации.

Вот еще один комментарий, который может быть многим полезен:

Я (Александр (Прораб)) рекомендовал бы обратиться по этим вопросам к юристу.

Установка счетчика электроэнергии в квартире: стоимость работ

Обычно установка счетчика на электричество не вызывает особых трудностей и ее вполне можно выполнить самостоятельно. Что касается профессионального подключения, то ценовая политика довольно разнообразная. На цену установки счетчика электроэнергии в квартире влияют такие характеристики, как тип прибора и его технические параметры.

Перед тем как заменить счетчик, специалист должен выполнить подготовительные работы

Чтобы ориентироваться, сколько стоит установка электросчетчика, необходимо учитывать следующие критерии:

• модификацию устройства;
• тип электросети;
• особенности условий подключения;
• необходимость дополнительных работ;
• количество подключаемых приборов.

Прежде чем заменить счетчик, мастер должен выполнить подготовительные работы.

На стоимость установки счетчика влияет количество подключаемых приборов

Как подключить электрический счетчик самостоятельно: порядок действий

Механизм установки или замены электрического прибора для подсчета использованной электроэнергии отличается от других видов монтажных работ в первую очередь наличием обязательных юридических процедур. Такие же требования необходимо выполнять и в случае установки счетчика электроэнергии в частном доме.

Весь процесс можно разделить на следующие этапы:

1. Требуется получить разрешение от поставщика электроэнергии на установку или замену устройства.
2. Если нужно, то выполняется проверка аппарата.
3. В случае замены прибора работник компании-поставщика должен снять показания со старого счетчика и создать акт снятия пломбы.
4. Отключение и снятие старого прибора. Перед началом работ обязательно необходимо с помощью специальных приборов убедиться в отсутствии напряжения.
5. Непосредственно установка или замена аппарата.
6. Завершительный этап. Энергоснабжающая компания составляет акт ввода нового устройства в работу, устанавливает необходимые пломбы. В акте должны быть зафиксированы показания нового счетчика на момент монтажа, а также указан регистрационный номер пломбы.

Счетчик для учета потребленной электроэнергии необходимо устанавливать исключительно в специально предназначенных для этого местах. Не допускается монтаж прибора непосредственно на легковоспламеняющихся поверхностях, в том числе деревянных.

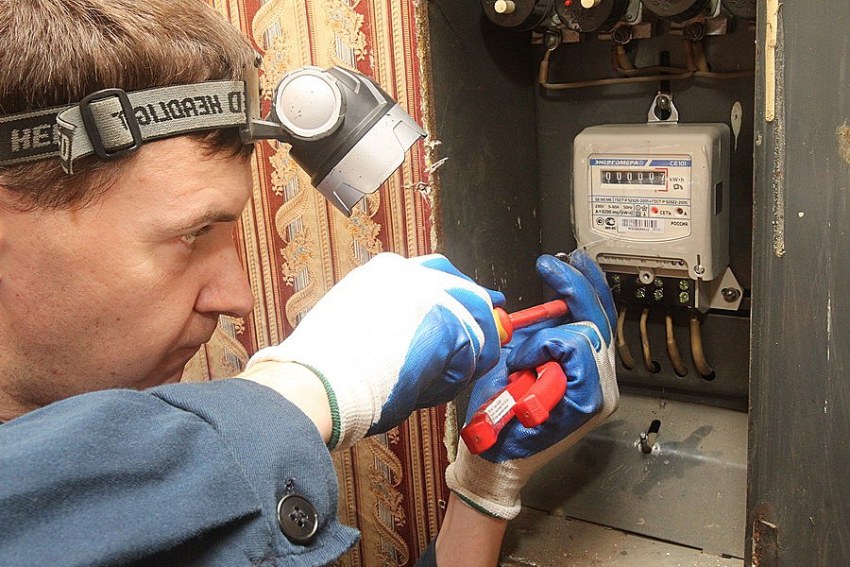

Чтобы установить новый счетчик, нужно отключить и снять старый прибор

Установка аппарата в плане подсоединения проводов значительных трудностей не представляет. Схему подключения легко найти в сети, а также она есть в паспорте нового прибора. Допустить ошибку в порядке соединения приборов сложно, но нужно быть предельно внимательными и строго следовать предоставленной схеме.

При установке прибора необходимо осторожно обращаться с пломбами на аппарате. Их обычно две: пломба, установленная на заводе-изготовителе, и пломба организации, проверяющей прибор

Повреждение любой из них приводит к очень серьезным последствиям, вплоть до выставления счета за электроэнергию по самому высокому тарифу или взыскания максимально возможного штрафа.

Учет потребленной электроэнергии в последнее время играет важную роль, так как позволяет значительно упростить взаимосвязь между потребителем и компанией-поставщиком. Правильным образом установленный счетчик учета – это надежный аппарат, который способен бесперебойно работать на протяжении длительного периода времени.

Для замены счетчика лучше воспользоваться услугами специалиста

Кроме того, установка электросчетчика на территории Российской Федерации – процедура довольно востребованная. Это связано с большим количеством объектов, которые потребляют электроэнергию. Данное мероприятие требует вызова специалиста. Однако с учетом того, сколько стоит установка счетчика электроэнергии, большое количество людей устанавливают прибор самостоятельно. В этом случае необходимо придерживаться техники безопасности и строго следовать схеме подключения прибора, а также следует детально изучить инструкцию о том, как установить электросчетчик в квартире.
