Что необходимо для спутникового телевидения
После того, как вы определили с какого спутника будете принимать сигнал, и будут ли это открытые каналы или же это будет непосредственно оператор спутникового ТВ, вы можете приобретать оборудование для приёма спутникового сигнала.
В комплект спутникового оборудования входят
- Ресивер (тюнер) – устройство которое принимает, декодирует и преобразует сигнал для просмотра на телевизоре.
- Антенна (тарелка) – предназначена для приёма сигнала со спутника, именно от самой антенны спутниковый сигнал отражается и направляется в конвектор.
- Конвектор (голова) – необходим для приёма отражающегося от антенны сигнала со спутника, где сигнал конвертируется и передаётся в ресивер.
- Кронштейн – металлическая конструкция которая крепится к стене, и затем на которую крепится сама антенна.
- Кабель – телевизионный коаксиальный кабель, который соединяет конвектор с ресивером.
- DiSEq – если вы будете на одном ресивере принимать сигнал с нескольких спутников, то для соединения конвекторов в один кабель используется дисек.
- F-ки – коннекотры которые служат для соединения кабеля с другим спутниковым оборудованием.
- Соединительный кабель между ресивером и телевизором – тюльпаны, SCART или HDMI-кабель.
Ресивер
Антенна
Что касается спутниковых антенн, то единственное, на что необходимо ориентироваться при покупке – это её диаметр. Для того, чтобы принимать сигнал с большинства спутников, достаточно антенны диаметром в 90 см. Если же приём сигнала на антенну планируется с нескольких спутников, то диаметр антенны зависит от градусного расстояния спутников друг от друга.
Конвектор
От спутника зависит поляризация конвектора: круговая или линейная. Например, для приёма сигнала со спутника Eutelsat 36 (Триколор-ТВ и НТВ-Плюс для жителей европейской части России) нужен конвектор с круговой поляризацией.
Если вы планируете просмотр спутникового телевидения на двух телевизорах (телевизоре и компьютере), то для подключения двух ресиверов приобретайте конвектор с двумя выходами.
Кронштейн
Кронштейн должен крепиться на три или четыре анкера. Длина ножки должна быть таковой, чтобы вы могли свободно повернуть антенну в нужном направлении и она не упиралась в стену.
Мультифид
Для крепления нескольких конвекторов на антенне используйте мультифид.
Настройка боковых конверторов
Благодаря тому, что основная тарелка уже пристрелена, а
спутники располагаются рядом один с другим, боковые конверторы настроить гораздо
легче.
Здесь принцип настройки тот же – выставляется ресивер:
на Amos (тут скорость 27500, частота 11766 и поляризация
«Н»),
на Hotbird (тут поляризация «V», скорость 27500 и
частота 11034).
Приступаем к выгибанию бокового кронштейна, к которому
крепится конвертор. Не надо бояться его гнуть, поскольку с их некоторыми
неудачными моделями и в некоторых ситуациях по-иному не получится. Начав с
левого верхнего угла, мы медленно двигаем конвертор направо, потом опускаем чуть
ниже (на 2мм-3мм), поворачиваем налево. Делаем так пока не появится сигнал.
Чтобы улучшить качество сигнала желательно также выполнить повороты по и против
хода часовой стрелки.
Важно!
Сигнал может отсутствовать из-за неверно
подключенного либо настроенного дисека
В ходе настройки конверторов обратите
внимание на контакт дисека, к которому вы осуществили подсоединение: A, B, C
либо D – именно такой дисек потребуется выставить и на ресивере
Настройка антенны

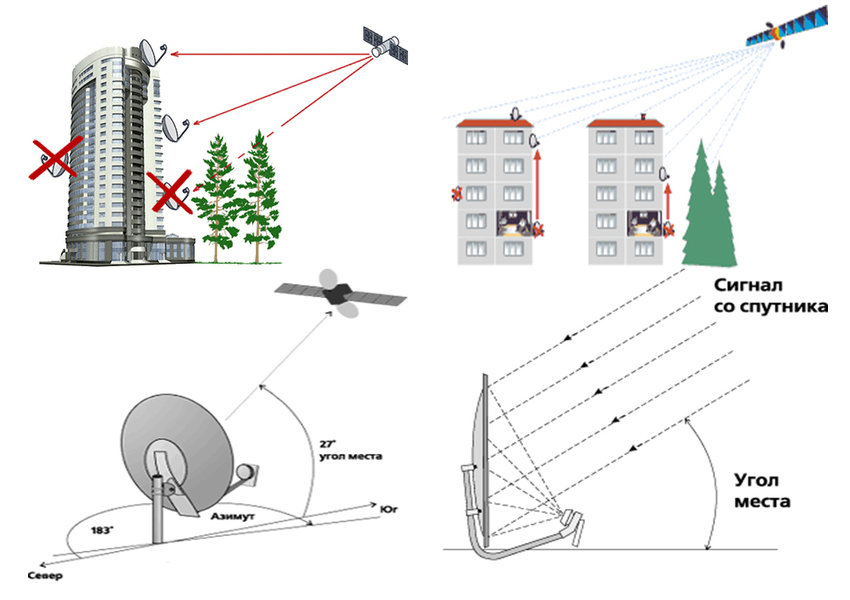

Чтобы настроить антенну, необходимо рассчитать азимут спутников и угол подъема. Вычислить их поможет обыкновенный компас и формула. Чтобы не морочить голову, разработчики придумали программы-приложения для смартфона, например, Satfinder. Калькулятор азимутов можно с легкостью отыскать в интернете вместе с картой примерных координат спутников относительно вашей местности. Также поисковик поможет вам с точными координатами вашего населенного пункта. Все полученные водные данные нужно внести в формулу, и программа расскажет вам об азимуте и угле наклона вашей антенны.
У вертикально стоящих офсетных тарелок угол искривления уже есть, его значение можно найти в инструкции. Закрепите антенну твердо, но чтобы она смогла двигаться с легким усилием, и направьте в сторону спутника с учетом расчетных данных. Для настройки антенны желателен телевизор. DiseqC с тюнером (вход LNB IN) соединяется кабелем. Чаще всего это можно сделать как с помощью SCART–разъема, так и выхода RCA («тюльпан»). Коммутацию с DiseqC необходимо проводить только с выключенным питанием.
Совет. Ручная настройка антенны по отношению к спутникам – дело тонкое. Телевизор на высоту поднимать неудобно, поэтому приспосабливайте гаджеты: телефон, автомагнитолу или планшет, которые совместно с тюнером дадут картинку уже на крыше.
После включения в сеть ресивер должен показать на экране отсутствие сигнала. Для настройки необходимо войти в меню ресивера (как правило, код – 0000) и найти необходимый вам спутник. Настраиваться необходимо на сильный транспондер спутника: обозначьте частоту, поляризацию, укажите символьную скорость, fec. Сильный – это чаще тот, с которого ведет трансляцию нескольких каналов. Если после этих манипуляций до высоких показателей задергались шкалы сигнала – вы высчитали правильно. Теперь нужно лишь немного подрегулировать сигнал, вращая антенну, не более 10 мм по азимуту и углу.
Настроить антенну помогут специальные программы
Если качество оставляет желать лучшего, начинайте поиск вручную. Сектор для этого обычно выбирается таким образом: по углу места +/-10°, по азимуту +/-15°. Вращать необходимо от крайнего угла, делая паузы на 2-3 сек. через 4-5 мм. После успешной «поимки» всех спутников не забудьте изолировать разъемы от внешних факторов (например, резиной) и аккуратно закрепить кабель по пути к тюнеру.
Выбор спутника
В первую очередь, перед тем как устанавливать спутниковую антенну, вы должны выбрать оператора спутникового телевидения, а точнее спутник, на который будет направлена антенна. Для новичков мы раскроем данный вопрос более подробно.
Итак, суть спутникового телевидения заключается в том, что сигнал определённых телеканалов поступает на спутник, который находится в космосе, именно с этого спутника каждый абонент принимает сигнал на свою спутниковую антенну. Принятый на антенну сигнал направляется в тюнер (ресивер), где сигнал обрабатывается, а для некоторых каналов раскодируется, и затем поступает в «готовом» виде уже непосредственно в телевизор. Саму структуру комплекта спутникового оборудования, для приёма спутникового сигнала, мы рассмотрим чуть позже, сейчас же нас интересует выбор спутника.
На сегодняшний день со спутника транслируются как открытые, так и кодированные каналы. Каналы могут как отдельно размещаться на спутнике, так и входить в пакет каналов, который принадлежит спутниковому оператору. Большинство же спутниковых каналов кодируются, чтобы за их просмотр абоненты платили деньги. Для удобства просмотра большого количества каналов с одного спутника, и для единой оплаты за их просмотр, существуют спутниковые операторы. Вещание русскоязычных каналов осуществляется с разных спутников, которые находятся на разных позициях. Для приёма сигнала со спутника ваша антенна должна быть чётко направлена на выбранный спутник. Если же выбранные вами спутники находятся близко друг к другу, то скорее всего, вы сможете принимать сигнал с обоих спутников на одну антенну.
Таким образом, если вы хотите смотреть до 30 бесплатных русскоязычных каналов, то для этого советуем направить свою спутниковую антенну на спутник ЯМАЛ 201. Также, есть и другие спутники с открытыми для просмотра каналами, но они не так наполнены как Ямал. Что касается операторов спутникового телевидения, то это: самый популярный оператор Триколор-ТВ, число абонентов которого растёт интенсивными темпами, также необходимо упомянуть о таком спутниковом операторе который включает в себя самый большой перечень каналов – это НТВ-Плюс и, конечно же, оператор Радуга-ТВ. Ознакомится с перечнем каналов и стоимостью пакетов данных операторов вы можете на их официальных сайтах.
Итак, изначально вы выбираете вид спутникового вещания: бесплатный или платный. Для выбора спутника с бесплатными каналами используйте сервис Frocus.net, для выбора платных пакетов – официальные сайты операторов спутникового ТВ. Если у вас широкоформатный телевизор учитывайте то, что некоторые операторы уже вещают в HD формате.
Ещё один нюанс при выборе спутника – возможность направить на него спутниковую антенну. Если же окна вашей квартиры выходят в другую от спутника сторону, либо же перед домом есть помехи в виде деревьев или домов, то тогда антенну необходимо устанавливать на крыше. Если же по каким-то причинам и на крыше установить антенну не получиться – то придётся выбирать другой доступный спутник.
Заключительный этап
Итак, зная примерное расположение спутника, а также его
частоту, можно без посторонней помощи настраивать любую спутниковую антенну. Самостоятельно установив комплект спутникового телевидения,
вы тем самым сократите ваши расходы на 50%-70% от суммарной стоимости
оборудования.
После того, как тарелка настроена и провода собраны,
подмотаны, можно начинать сканировать каналы. Для этого в ресивере надо выбрать
функцию SCAN. Будет создан список всех возможных для просмотра каналов. Теперь
приступайте к поиску хороших телепередач.
Спутниковая тарелка дома или на даче уже стала обыденным явлением, как утюг или электрический чайник. Люди занимаются установкой собственной антенны для хорошей картинки в телевизоре. Статья и видео дадут вам инструкции для самостоятельного монтажа.
Установка антенны
Прежде всего определитесь с будущим местоположением антенны
При планировании важно оставить открытым пространство в нужных направлениях, куда будет повернута антенна, чтобы путь сигналу не преграждали ни деревья, ни здания. Согласовывать установку спутникового оборудования с какими-либо инстанциями не нужно
Если речь идет о крыше или несущей стене многоэтажного дома – поставьте в известность о своих намерениях балансодержателя дома. В противном случае возможны конфликты в будущем.
В процессе сборки вам может понадобиться следующий инструмент:
- ударная дрель или перфоратор с набором сверл;
- ключи на 10 и 13;
- «кусачки»;
- отвертка;
Тарелку со всей «начинкой» лучше собрать в домашних условиях и только потом закреплять на стене. Инструкция чаще всего доходчиво объяснит, что с чем коммутируется, а инструменты вам помогут. После этого можно приступать к монтажу.
Установка антенны
Металлический кронштейн на стене должен быть закреплен строго вертикально и держаться намертво
Анкером или болтом – не важно, главное – сохранность и долговечность антенны. В противном случае в ветреную погоду качество сигнала снизится
После монтажа необходимо точно настроить головки, правильно подключить их к коммутатору DiseqC, чтобы настройки в тюнере совпадали с подключением в антенне. Дисек дольше прослужит, если прикрыть его обрезанной пластиковой бутылкой.
Принцип работы спутниковых антенн
Сигнал, который попадает на зеркальную поверхность антенны,
отражается и направляется в конвертор, оттуда – на ресивер, а затем уже и на
телевизор.
Все тарелки подразделяют на два основных вида:
офсетные,
прямофокусные.
Первые «смотрят» не ровно на выбранный спутник, а ниже его,
поскольку сигнал направляется от тарелки к конвертору под углом. Офсетные
устройства закрепляют почти вертикально. Благодаря этому на ее поверхности не
скапливаются атмосферные осадки, способные значительно ухудшить качество приема
сигнала.
Если же говорить о прямофокусных моделях тарелок, то здесь
конвертор закрывает участок поверхности зеркала. По мере увеличения диагонали
данный нюанс становится незаметным.
Как настроить спутниковую антенну самостоятельно
В то время, когда антенна уже находится на кронштейне, производим подвод телевизионного кабеля к ней.
Как подключить спутниковую антенну
Для подключения спутниковой антенны необходимо на конец кабеля накрутить F-ку. Для этого срезаем в 1,5 см от края изоляционный слой телевизионного кабеля, загибаем в противоположную сторону экранную оплётку, срезаем экран из фольги (0,9-0,8 см от края) который изолирует сердцевину кабеля и накручиваем на подготовленный конец кабеля F-ку. Если сердцевина кабеля выступает за уровень F-ки больше чем на 0,2 см, то излишки рекомендуется отсечь. Тоже самое делаем и со вторым концом кабеля. Затем, первый конец кабеля подключаем к конвектору, а второй конец подключите к ресиверу, в самом конце установки, как это указано в инструкции. Если же у вас несколько конвекторов, то сначала кабеля идущие от конвекторов подключаем к дисеку, а уже непосредственно от дисека один кабель пойдёт к ресиверу.
Итак, когда антенна зафиксирована на кронштейне и кабель подключён – производим настройку антенны на спутник. Направление антенны производим по компасу, подстройку – исходя из меню уровня сигнала в ресивере. Ещё один момент при настройке антенны – необходимый угол её наклона относительно горизонта, у каждого спутника он свой.
Когда вы добились качественного уровня приёма сигнала, крепко фиксируем гайки на антенне и крепежах, чтобы от ветра и вибраций они не раскрутились. Затем фиксируем кабель, дабы он негде не болтался. Сразу от конвектора рекомендуется сделать так называемую петлю из кабеля, чтобы влага стекала вниз, а не текла по кабелю.

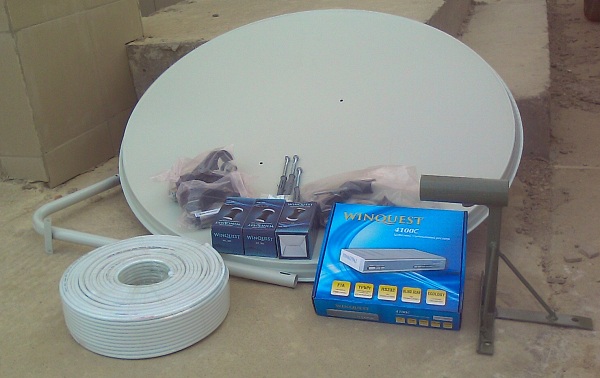

Комплект спутникового оборудования
Стандартная комплектация для спутникового телевидения
представлена шестью предметами:
тарелкой (зеркалом),
конвертором,
ресивером,
F-коннектором.
Тарелка
предназначается для приема (т.е. отражения) сигналов
со спутника. Ее диагональ может составлять 60см и более (максимальный размер
диагонали составляет 120см). На выбор габаритов тарелки влияет рельеф местности,
где ей предстоит работать, а также наличие либо отсутствие препятствий,
имеющихся на пути спутниковых сигналов.
Конвертор
(голова) предназначается для конвертирования
сигналов, отражающихся от тарелки. Также конвертор отправляет преобразованные
сигналы на ресивер. Существуют конвекторы с разным числом выходов, для
подсоединения одного и более ресиверов.
Дисек (DiSEq)
предназначается для объединения нескольких
конверторов.
Кабель.
Разнообразие кабелей сегодня огромно. Тут выбор за
вами: длина, цена и др. Еще имеется кронштейн, посредством которого тарелку
крепят к поверхности стены. Выбор кронштейна определяется диагональю тарелки.
Еще потребуются анкера, которыми будет крепиться кронштейн.
Ресивер-DVB
– это наиболее дорогостоящий прибор всего
комплекта. Чтобы принимать бесплатные каналы, достаточно самых обыкновенных
ресиверов типа Globo. Если же вы планируете просматривать платные каналы, тогда
потребуется ресивер с картоприемником.
F-коннектор
предназначается для соединения кабеля с
остальными приборами комплекта. Данных приспособлений понадобится восемь штук.
Про запас лучше взять десять. Также рекомендуем приобрести термоусадку, которая
будет изолировать соединения F-коннектора с кабелем.
Настройка (пристрел) спутниковой антенны
Итак, наша тарелка направлена на юг, подключены все провода.
Можно начинать самый сложный этап – настройку (пристрел) антенны. Настройку
начинают с центральной головы. В нашем случае ее следует настроить на Sirius.
Выставляем у ресивера скорость 27500, частоту 11766 и
поляризацию «Н». У него имеется две полосы, из которых одна указывает на
подключение тарелки, а также сигнал спутника (как правило, эта полоса красная),
а вторая указывает уровень данного сигнала (обычно это желтая полоса). Когда
антенна подсоединена верно, вы увидите сигнал примерно на уровне 40%. Теперь
надо только настроить качество сигнала – сейчас оно у нас на нуле. Перейдем к
тарелке.
Начинаем:
Поворачиваем антенну вверх и налево до упора, отыскивая
наивысший уровень сигнала, потом медленно разворачиваем до упора направо.
Если сигнал еще не найден, опускаем устройство по
крепежу на 2мм-3мм (крепеж тарелки оснащен отметинами с цифрами, что
позволяет более удобно «пристреливать» аппарат) и поворачиваем до упора
налево.
Потом опускаем тарелку еще ниже, поворачиваем до упора.
Так делаем, пока не появится четкий сигнал. О нахождении сигнала возвестит
появление желтой полосы.
Если в спутник вам удалось попасть лишь приблизительно,
то полоска качество сигнала будет на уровне 21%. В этой позиции можно
закреплять тарелку.
После этого чуть опускаем и аккуратно поворачиваем
влево, наблюдаем за изменениями качества сигнала. Если оно уменьшилось,
тогда возвращаем тарелку в исходное положение.
Потом понемногу поворачиваем ее вправо, смотрим на
уровень сигнала. Аналогично поднимаем и опускаем антенну.
У вас получилось поймать сигнал на 40% – отлично! Однако
этого все же недостаточно, поскольку с данным количеством процентов малейший
дождь либо ветер сможет оборвать ваш просмотр телеканалов.
Дабы увеличить качество сигнала надо повернуть конвертер
вначале по, а потом – против хода часовой стрелки.
Понаблюдайте, в каком положении качество сигнала
повышается.
Если крепление позволяет, рекомендуем приблизить
конвертор к поверхности зеркала, а потом отдалить. Это также сказывается на
качестве сигнала. Однако, как правило, длина кронштейна от центрального
конвертора подогнана по длине. Хорошим качеством сигнала является показатель
в 65%-70%.
Подготовка оборудования к монтажу

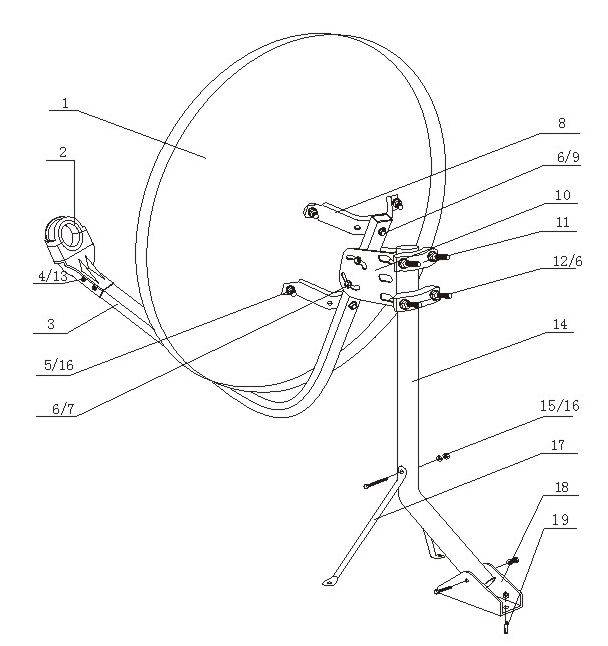

Поскольку к тарелкам прилагается подробная инструкция по их
сборке, вдаваться в подробности мы не будем. Да там и без инструкции все
довольно понятно и наглядно. Допустим, антенну мы уже собрали. Теперь прикрутим
к поверхности стены кронштейн, закрепим на нем тарелку. Все готово к настройке.
Подготовка кабеля
На время оставим антенну и займемся подготовкой кабеля:
Для этого запаситесь ножом и плоскогубцами.
Зачистив верхний слой изоляции кабеля, вы увидите экран
из некоторого числа мелких проводков – этот экран надо отогнуть на кабель.
Под первым экраном находится второй экран, выполненный
из фольги – его следует обрезать.
Затем оголяем нижний слой защиты, под ним обнаружится
сердцевина кабеля.
Эту сердцевину необходимо зачистить от верхней эмали и
одеть на нее F-коннектор.От края F-ки сердцевина должна выступать на
2мм-3мм.
Весь лишний, торчащий экран обрезаем. Так, кабель готов.
Подключение
Теперь приступаем к подключению:
Вначале соединяем конвекторы с дисеком. Поскольку
конвектором у нас три, то и кабеля потребуется тоже три.
Желательно спрятать дисек от прямого попадания осадков,
влаги. Также, чтобы не получился эффект «парилки», не стоит обматывать
соединения изолентой. Здесь больше подойдет термоусадка – она за счет
сжимания гораздо лучше будет прилегать к F-ке и к кабелю.
Следующим шагом будет подключение дисека с ресивером.
Это совсем несложно – просто надо прикрутить к ресиверу F-ку, что надета на
кабель.
