Устанавливаем стиральную машину: инструкция и схемы для любителей

Варианты подключения

Как упоминалось ранее, мы последовательно расскажем о наиболее распространенных способах, при которых стиралка автомат без водопровода точно будет работать. И поведаем о способе, который на наш взгляд является оптимальным. Выбирать же какой из них лучше мы предоставим вам.

Как можно обустроить систему

• Самый простой выход, это заливать воду непосредственно в бункер для порошка своими руками . При этом стиралка без водопровода вполне обойдется, особенно ее механический вариант. По большому счету, технике без разницы, откуда заливается вода, главное чтобы бак был наполнен и датчик уровня сработал.
• Проблема в том, что после каждого цикла агрегат будет выключаться и ждать, пока вы прибежите с ведром и через лейку зальете в него воду . Да и бегать с ведром, не самое легкое занятие, это получается уже полуавтомат.

Можно прибегнуть к похожему, но несколько усовершенствованному способу . Вспомнить принцип сообщающихся сосудов и поставить бак на возвышенность. Но для того чтобы создать давление достаточное для срабатывания автоматики, бак нужно будет поднять на высоту порядка 10 м. И опять же таскать туда воду своими руками.

• Все вопросы в стиле как подключить стиральную машину если нет водопровода исчезают, если у вас есть насосная станция . Даже самый простой агрегат с малой мощностью, вполне способен обеспечить давление необходимое для работы машинки. Здесь все хорошо, кроме одного, цена простенькой насосной станции стартует от 5 000 рублей, плюс фильтры и арматура к ней.
• Если через станцию подключается стиральная машина в деревне без водопровода, то покупать насосную станцию смысл есть . Летом она пригодится для полива, а зимой будет подавать питьевую воду в дом. Для сезонного же использования вариант достаточно накладный.
• Но существует, на наш взгляд, самый лучший и при этом малобюджетный вариант . Смысл его заключается в установке дополнительного насоса, который будет имитировать работу насосной станции и заливать воду в бак автоматически. Инструкция по самостоятельной сборке будет раскрыта в следующей главе.

Советуем изучить — Интерьер гостиной в частном доме — различные идеи и варианты оформления

Монтаж промежуточного насоса

Перед тем как установить стиральную машину автомат без водопровода, нужно будет позаботиться о двух основных вещах. Первое, что вам понадобиться это емкость для воды. По мнению бывалых дачников, самым лучшим вариантом будет поставить стандартную двухсотлитровую бочку рядом с машинкой. Конечно, экономные агрегаты могут обойтись и 100 литрами, но запас лишним здесь не будет.

Вторым устройством, без которого никак не обойтись будет небольшой водяной насос. Если вы не являетесь большим специалистом в данном оборудовании, мы советуем обратиться в магазин торгующий запасными частями к машинкам автомат и приобрести откачивающий насос. Лучше брать насос того производителя, чья машинка у вас стоит.

Далее, чтобы не перегружать насос, мы рекомендуем в нижнюю часть бочки врезать шаровый кран. Именно к нему и будет подключаться заборное отверстие агрегата. Патрубок, из которого под давлением будет нагнетаться вода, подключается к заливному шлангу.

Далее начинается самое важное. Нам нужно подключить насос к сети и при этом сделать это так, чтобы он включался тогда когда это необходимо

Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака

Если вы помните, вначале повествования мы упоминали о том, что в любой машинке есть электромагнитный клапан, открывающийся в момент заполнения бака.

Этот клапан работает от сети в 220V и находится в открытом положении только тогда, когда на него подано рабочее напряжение. Для нас это идеальный вариант. Необходимо снять верхнюю крышку на машинке и параллельно подключить насос к электромагнитному клапану.

Сделать это можно непосредственно на клеммах клапана или проследить, куда уходит провод, как правило, это в нижней части корпуса и запаралелить клапан и насос на клеммнике.

На видео в этой статье показан похожий вариант установки промежуточного насоса.

Какие алгоритмы автоматики влияют на правила подключения стиральной машины — их важно понимать

Чтобы без ошибок подготовить ваше новое приобретение для надежной работы надо хорошо представлять технологию, заложенную в ее конструкцию. Она состоит из последовательных этапов:

1. забора воды. Автоматика открывает обычный клапан во встроенной магистрали и контролирует датчиком уровень заполнения. По его сигналу клапан снова закрывается;
2. нагревом водного раствора до установленной температуры электрическими ТЭНами и их автоматическим отключением;
3. стиркой белья за счет вращения барабана от привода электродвигателя. Автоматика обеспечивает выполнение режимов, заданных установленной пользователем программой;
4. сливом грязного раствора в канализацию под принудительным давлением от помпы и последующим прекращением этого режима;
5. автоматическим наполнением бака чистой водой до срабатывания датчика уровня;
6. режимом полоскания;
7. повторным сливом воды в канализацию с отжимом белья.

Эти 7 этапов могут быть дополнены другими режимами. Но я привел их для того, чтобы пояснить необходимость первоочередного подключения к канализации.

Ведь, если вначале заполнить бак водой, то ее потом куда-то потребуется сливать. Поэтому вам следует начинать с этого пункта. А здесь необходимо хорошо представлять гидравлические процессы.

Внизу сливной магистрали на выходе из бака стоит помпа, соединенная со сливным шлангом. Никаких запорных вентилей и клапанов здесь нет. По внутренним полостям вода может перемещаться в любую сторону.

Чтобы стиральный раствор оставался в баке во время стирки шланг просто поднимается выше заливного уровня, отделяя свою полость от канализационной магистрали.

Таким способом создаются два сообщающихся сосуда (бак и канализационная труба), соединенные внизу нижним коленом сливного шланга.

Сейчас производители прямо на корпусе выполняют такое крепление стационарными пластиковыми скобами. При этом верхняя точка сливной магистрали уже поднята выше рабочего уровня воды в баке.

Примерно в половине случаев подключения различных моделей этого бывает достаточно для организации нормальной стирки.

Если же сливной шланг опустить с корпуса ниже установленного уровня воды, что не сложно сделать раскреплением скобок, то жидкость под собственным весом просто начнет стекать через водяной насос и дальше в канализацию.

Это при стирке почувствует датчик контроля уровня. Он сработает, откроется клапан заливки. Холодная вода потечет в бак, станет заполнять его сверху. А снизу одновременно будет проходить ее сток…

В итоге алгоритм работы автоматики нарушится, а стирка станет внезапно прерываться и возобновляться. Бытовая электрическая помощница станет жить своей жизнью, чем доставит много хлопот своей хозяйке.

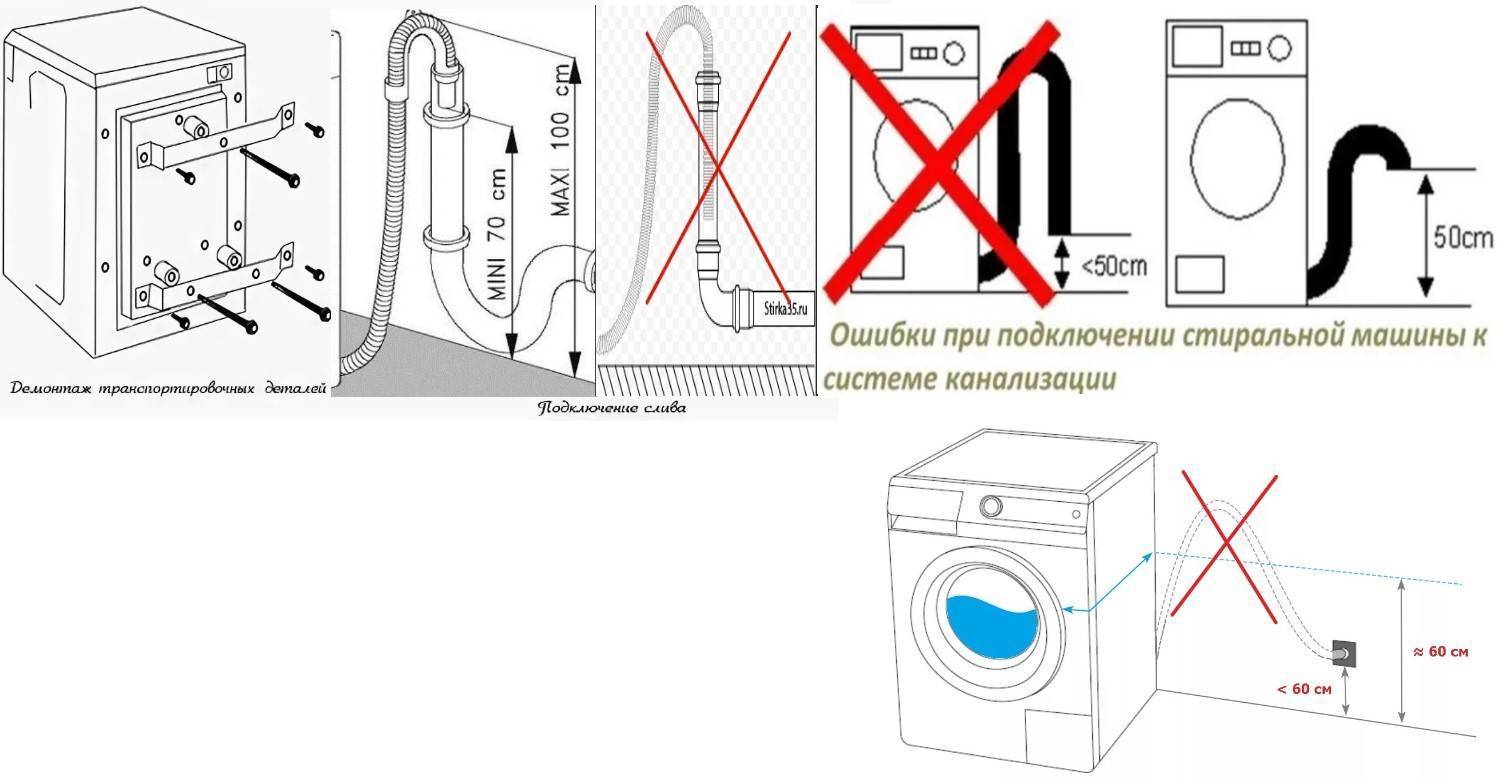

Чтобы исключить подобные неприятности разработана схема подключения стиральной машины к канализации с учетом требований гидравлики.

Внутри канализационной трубы по правилам делается колено с водяным затвором. Оно предотвращает проникновение неприятных запахов внутрь помещения.

Из него на высоту до 60 см (верхний уровень стирального бака) возвышается часть трубы с диаметром внутреннего пространства от 4 см. Сюда через уплотнительный резиновый переходник вставляется конец сливного шланга с сечением 28-30 мм.

При этом его еще немного приподнимают для обеспечения дополнительного воздушного зазора. Он необходим для предотвращения самослива, возникающего из-за образования разряжения в герметичном отсеке гидросистемы даже после отключения помпы.

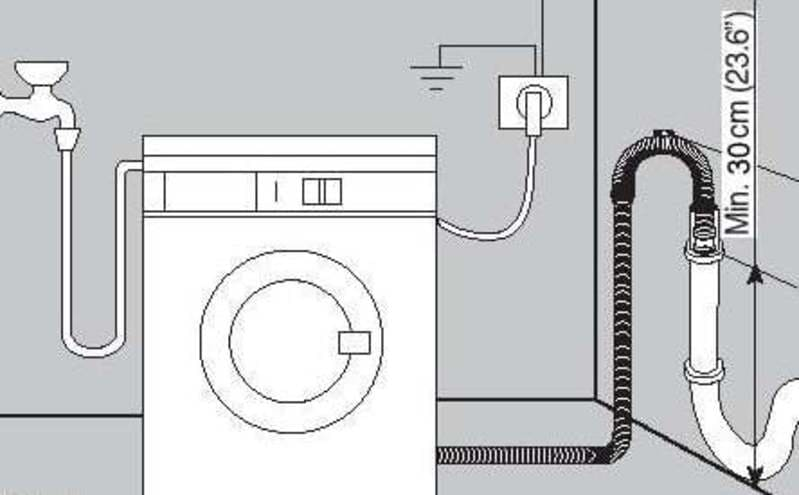

Максимальная высота верхней точки шланга не должна превышать 100 см. Иначе водяной насос не сможет продавить всю загрязненную воду в канализационную магистраль.

Приведенные на картинке габариты в цифровом выражении могут изменяться в зависимости от марки модели и разработок производителя. Уточняйте их в технической документации.

Иногда заводской длины сливного шланга может не хватить. Тогда его докупают такой же марки в строительном магазине и подсоединяют через переходник.

Автоматика может почувствовать нарушения в работе сливной магистрали, ведущие к сбою ее алгоритмов по разным причинам (забит фильтр, самослив…). В этой ситуации стирка будет прекращена, а на табло появится сообщение об ошибке E20.

После небольшого теоретического экскурса переходим к рассмотрению практических вопросов.

Защита от пробоя и утечек электричества

Для стиральной машины защита от токов утечки актуальнее, чем от пробоя. Современная бытовая техника делается в общем надежно, и прямой «бабах» с дымом, вонью и реанимацией – явление исключительное, да то по безалаберности владельцев.

Но электрическая емкость большого бака с несколькими десятками литров воды и большого мощного мотора довольно велика: до 0,01 мкФ в старых моделях. При 50 Гц в сети 220 в емкостный ток утечки будет 0,7 мА – это еще безопасный, но уже ощутимый щипок, особенно через мокрые руки во влажном помещении.

Читателям, знакомым с электричеством в пределах школьного курса физики, приведенные данные могут показаться не очень-то достоверными, но учтите: они касаются заполненной машины, а вода – аномальная жидкость, ее диэлектрическая проницаемость очень высока: 80.

Работе машины ток утечки не мешает, надежности ее не уменьшает, но пресечь его принципиально невозможно, можно только отвести в землю. Возрастание тока утечки сверх допустимого – явный сигнал о назревающей неисправности. Именно поэтому стиральные машины запрещено эксплуатировать без защиты по электроутечке.

Аквастоп и акваконтроль

Основная доля тока утечки идет через сливаемую воду. Слив также основной источник протечек воды. Поэтому производители рекомендуют приобретать приборы аквастоп (другое название – акваконтроль), отключающие машину при электрической и/или водяной утечке. Солидные производители комплектуют свои машины аквастопами.

Комплексному аквастопу требуется отдельное электропитание. Коробочка без электрошнура и маломощного низковольтного адаптера питания – примитивный запорный клапан, который от электрической утечки не предохраняет, а от водной предохраняет плохо.

Электронное заземление

В многоквартирных домах часто сложно, а то и невозможно устроить индивидуальное защитное заземление, с одной стороны. С другой, и производители не дремлют: борьба с токами утечки – одна из важнейших задач фирменных конструкторов.

В современных исправных стиральных машинах утечка на корпус не превышает 10-12 мкА, что неощутимо. Но в предаварийной ситуации она резко возрастает. Для такого случая предусмотрены т.наз. электронные заземления (автоматы защиты, автоматы отсечки). Они пропускают через себя ток утечки в пространство, как и человек, а при возрастании его до ощутимого предела в 0,1-1 мА отключают машину от сети.

При несомненных достоинствах у электронного заземления есть существенный недостаток: его чувствительность сильно зависит от параметров воздуха в помещении. Электронное заземление может упрямо отключать абсолютно исправную машину.

У любых электрических устройств 90% неисправностей случаются при включении/выключении, поэтому некоторые производители запрещают эксплуатацию своих изделий с электронным заземлением. Так что при покупке машины обязательно поинтересуйтесь у продавца, не пропадет ли от использования с электронным заземлением гарантия.

Защитное заземление

Но хозяйку бьет и пугает электроутечка не через воду, а на корпус машины. Для ее устранения и нужно защитное заземление. Его тип зависит от дома:

1. В частном доме технически идеальный вариант – простейшее защитное заземление, см. ниже. Его не нужно регистрировать: в спорной ситуации эксперт проверит сопротивление растекания тока, и, если оно не выше 4 Ом, что нетрудно обеспечить, решение будет в вашу пользу.
2. В многоквартирках прежних лет, от хрущевок до перестройки, полноценную защиту даст защитное зануление. Его за небольшую плату быстро и охотно сделает ДЭЗовский электрик.
3. В старых домах до «сталинок» включительно, если домовый контур заземления не оборудован, придется ставить электронное заземление.
4. В современных домах проблемы заземления не существует: по новым строительным правилам они обязательно оборудуются контуром заземления и евророзетками. Кроме незаконного самостроя под съем «с признаками многоквартирности», как пишут. Но это другая тема.

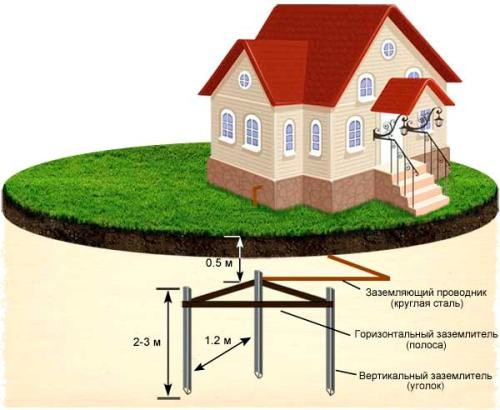

Схема заземления для частного дома

Подключение стиральной машины — с чего начать?

Вы обязательно найдете информацию о расположении винтов в инструкции. Не пропускайте этот элемент — запуск защищенной стиральной машины — проверенный рецепт выхода из строя барабана! Если в вашей ванной комнате не так много места, подумайте о более мелкой модели.

Выровнять стиральную машину можно с помощью контргаек в нижней части машины. Все, что вам нужно, — это гаечный ключ или подходящий торцевой ключ. Обратите внимание на этот элемент — неравномерно расположенная стиральная машина будет сильно вибрировать и издавать шум, особенно во время отжима.

Также не забывайте подтягивать гайки при выравнивании стиральной машины. Стиральная машина должна иметь как минимум две регулировочные ножки, чаще всего спереди. Следите за тем, чтобы уклон на каждой плоскости не превышал двух градусов. Идеальная ситуация — получить одинаковый уровень со всех сторон.

На что еще обратить внимание на данном этапе? Поинтересуйтесь антивибрационными подушечками или ковриками — вы найдете их практически в каждом магазине бытовой техники. Они не дорогие и значительно снизят шум, создаваемый работающим устройством. Это обеспечит более стабильную работу за счет устранения значительной части вибрации, которая затем передавалась бы на пол, соседнюю мебель или аксессуары. Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел

Требуемые расстояния для слива и входа в стиральные машины зависят от длины шланга. При этом необходимо учитывать, что расстояние до слива должно быть не менее 80-90 см, а расстояние до водопровода не должно превышать +/- 140 см. Высота слива для правильного давления должна варьироваться от 40 до 100 см от уровня пола, хотя эти значения (особенно нижние) могут значительно отличаться в зависимости от модели — здесь лучше соблюдать верхний предел.

Что касается подключения к сети — единственное, что важно, это соответствующие параметры и заземление розетки. Стоит узнать, нет ли вредоносных скачков напряжения. Стандартно, достаточно напряжения 220-240 В при 50 Гц, номинального тока 10 А и мощности около 2000 Вт. Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции

Последний элемент, который мы здесь рассмотрим — это область под самой стиральной машиной. У каждой модели есть система нивелирования, чаще всего на основе скрученных ножек. Однако возможности маневра обычно составляют несколько сантиметров, поэтому вначале стоит убедиться, что поверхность ровная и твердая. Стиральную машину также нельзя эксплуатировать при отрицательных температурах. Допуск рабочей температуры должен быть указан в инструкции.

Подключение стиральной машины к сети

К этому вопросу необходимо подойти очень ответственно. По технике безопасности вам необходимо иметь отдельную розетку для стиральной машины. Розетка должна иметь специальную защиту от воды. Кроме того, она должна иметь заземление. Современные модели бытовой техники, как правило, имеют защиту от тока и заземление. Но все же лучше перестраховаться. Длина провода машинки обычно составляет что-то около полутора метров. Поэтому розетка должна находиться довольно близко. Конечно, можно обойтись и специальным удлинителем с водонепроницаемым стыком. Но считается, что он менее безопасен, чем розетка.

Некоторые модели могут выводить небольшое напряжение на корпус машинки (если она не заземлена). Чаще всего легкие удары тока не опасны. Но, тем не менее, очень неприятны. Поэтому мы рекомендуем обезопасить себя и использовать заземление.

Нужно ли подключать горячую воду или хватит холодной?

Если модель позволяет, то можно подключить и горячую воду. Но специалисты утверждают, что плюсов от ее использования не много. Ведь в каждой машине – автомат есть нагревательный элемент, который без проблем повысит уровень температуры воды до необходимой. А вот минусы у использования горячей воды есть:

• Во-первых, во многих городах горячая вода более загрязненная, чем холодная. Это значит, что нужно будет чаще чистить фильтр самостоятельно или вызывать мастера.
• Во-вторых, из-за повышенной жесткости данной воды необходимо будет тратить большее количество стирального порошка. Иначе вещи не будут отстирываться.

Если же у вашей стиральной машины не предусмотрена возможность подключения к горячей воде, то можете не задумываться над данным вопросом.

Оборудование слива для дачи или частного дома

На дачах или в частных домах может не быть канализационного стока. Единственный выход — сливать грязную воду наружу — через окно, в большую бочку или бак для воды. Если шланг длинный, его нельзя класть на пол, иначе вода будет в нём застаиваться. Трубку придётся расположить под наклоном, иначе жидкость будет постоянно возвращаться в барабан, тормозя работу «стиралки» и изнашивая её внутренние элементы.

За количеством воды в баке нужно постоянно следить. Хорошо, если бочка установлена на улице. Вода будет уходить в землю, не заливая пол. Если же бочка установлена в помещении, придётся постоянно контролировать её наполнение

Также нужно обращать внимание на давление воды. При низком давлении понадобится небольшая насосная станция

Важно!

Важно!

Низкое давление жидкости приводит к преждевременной поломке машинки.

Подключение к водопроводу

Как правило, все стиральные воды работают на холодной воде, но бывают и те, которым необходим подвод горячей. Когда агрегат будет установлен, нужно убедиться в том, что там есть отвод для машинки. Если отвод отсутствует, то придётся делать врезки самостоятельно.

Чтобы подключиться к водопроводу понадобится несколько деталей. Для начала нужен вентиль, тройник, переходник с резьбой в полдюйма и уплотнительная лента. После сборки все частей в единое целое, потребуется разрезать трубу, по которой течёт вода, вставить вместо разреза тройник и к вентилю подсоединить переходник вместе со шлангом от машинки.

Подключение стиральных машин к водопроводу — несколько способов подсоединения

Подготовка места для установки

Самостоятельная установка стиральной машины

Подключение стиральной машины к водопроводу

Несмотря на то, что вариантов подключения несколько, есть два общих условия:

• уровень давления в водопроводной системе – как минимум одна атмосфера. При низком давлении проблема решается установкой повышающего насоса;
• в воде не должно содержаться посторонних примесей. Заметим, что стандарт на чистоту холодной воды в Российской Федерации отличается от европейского, поэтому для некоторых моделей таких брендов как Ardo (Ардо), Ariston (Аристон), Bosch (Бош), Samsung (Самсунг) и т.д. лучше установить фильтр.

Рассмотрим варианты подключения к водопроводу:

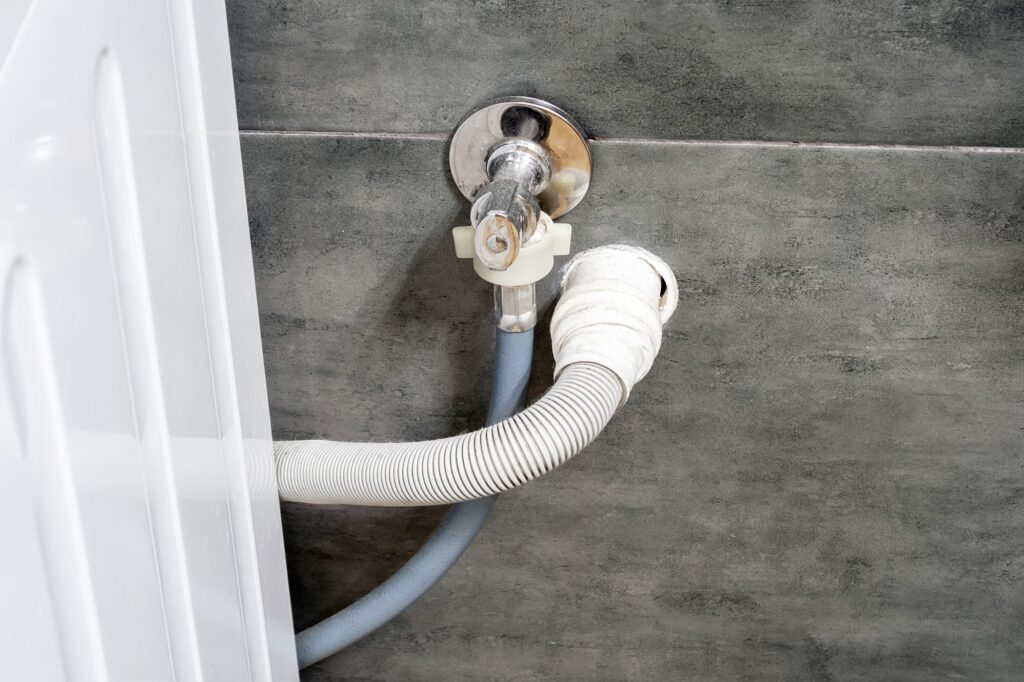

Используя обжимную муфту, такую, как показана на фото ниже (этот вариант используется для металлических труб).

Муфта, позволяющая осуществить монтаж вентиля, через который подается вода в машинку

Входящий в комплект гибкий шланг подсоединяется одной стороной к вентилю (кран для подключения), врезаемого в трубу при помощи муфты, второй конец шланга соединяется с подводом воды в машину. На следующем фото показана установленная муфта.

Установленная муфта с вентилем

Обратите внимание, что данный способ не требует, чтобы нарезалась резьба. Используя фитинг  (для труб из металлопластика)

Тройник врезается в трубу, а к его отводу подключается подача воды (через кран) в стиральную машину. Пример такого типа подключения продемонстрирован на фото

Используя фитинг  (для труб из металлопластика). Тройник врезается в трубу, а к его отводу подключается подача воды (через кран) в стиральную машину. Пример такого типа подключения продемонстрирован на фото.

Подключение при помощи тройника фитинга

Использовать подвод воды к унитазу или смесителю, используя тройник-переходник, например, так как показано на фото.

Врезка тройника в трубу, подающую воду в смеситель

Такой вариант не смотрится эстетично, поэтому многие относят его к временным, то есть, когда необходимо выполнить подключение срочно. Но, с другой стороны, это довольно практично и недорого, единственное ограничение — унитаз или смеситель должны располагаться рядом с машинкой.

Есть модели, где требуется еще подключение горячей воды. Для ее подачи можно воспользоваться любыми из перечисленных ранее способов.

Бывают ситуации, когда длинны стандартного шланга (идущего в комплекте) может не хватить, чтобы подключиться к трубе. Не стоит его наращивать, лучше купить цельный (необходимого размера) в специализированном магазине.

Более тяжелый случай, когда в доме или на даче нет водоснабжения, но и из этой ситуации можно найти выход. Проблему можно решить двумя способами:

• установив бак для воды необходимого объема (подняв его повыше, чтобы создать требуемое давление) и от него организовать подвод;
• использовать насосную станцию, стоимость такого варианта подключения воды к стиральной машине будет значительно дороже первого, но он более практичен. Удешевить такой вариант можно, если использовать помпу и электродвигатель.

Для подключения помпы можно  использовать мотор коллекторного или асинхронного типа (последний включается через конденсатор),  в этом случае затраты на установку машины для стирки будут дешевле. Ниже показаны два варианта подключения трехфазного двигателя асинхронного типа к однофазной сети.

Запуск двигателя с питанием от однофазной сети

Начнем с электросети

Под стиральную машинку-автомат, согласно правилам техники безопасности и СНИПам, необходимо вывести отдельную розетку соответствующего напряжения. Электрическая точка обязательно должна иметь заземление и специальную защиту от попадания влаги. Современные стиралки обычно обладают высоким классом защиты от поражения пользователя электрическим током, но подстраховаться не помешает.

В большинстве моделей длина сетевого шнура не превышает 1,5 метра, поэтому розетку следует предусмотреть как можно ближе к стиралке. Конечно, можно использовать и удлинитель, имеющий водонепроницаемый штык, но это не так безопасно, как прямое включение прибора в электрическую точку.

Заземление в розетке необходимо, чтобы предотвратить небольшие удары тока, которые можно ощущать вследствие вывода небольшого напряжения на корпус СМА. Они не представляют серьезной опасности для человека, но в то же время очень неприятны. Поэтому настоятельно рекомендуем использовать розетки с заземлением, таким образом, вы обезопасите себя, убережете от малоприятных ощущений.

Выводы и полезное видео по теме

Представленный ролик подробно объясняет процесс подсоединения агрегата к водопроводу, электросети и канализации.

Если возникла необходимость подключить слив стиралки к умывальнику, то подробную видеоинструкцию можно посмотреть в следующем ролике:

Тонкости подключения стиральной техники к канализации и системе водоснабжения своими руками без привлечения мастера разобраны в следующем видеоролике:

Точно следуя подробной инструкции, в которой пошагово расписано, как можно осуществить подключение стиральной машины ко всем коммуникациям своими руками, с установкой бытовой техники удастся справиться быстро и легко.

Если же возникают сомнения в собственных силах, то лучше пригласить мастера из сервисной службы.

Расскажите о том, как устанавливали и подключали стиральную машинку собственными руками. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. оставляйте, пожалуйста, комментарии, задавайте вопросы, размещайте фото по теме статьи в находящейся ниже блок-форме.
