Установка кондиционера: расчет параметров, основные этапы работы и проверка работы

Необходимость кондиционирования помещений

Система кондиционирования, как и вентиляции, играет огромную роль в поддержании комфортной атмосферы для жизни и работы людей. Слишком горячий воздух серьезно сказывается на самочувствии и работоспособности человека, поэтому озаботиться микроклиматом помещения и направлением движения воздушных масс стоит еще на этапе строительства или ремонта здания.

Кроме влияния на людей температурный режим и влажность отражаются и на работе оборудования в офисах или производственных цехах. Высокие показатели температуры увеличивают нагрузку на технику, что может стать причиной поломки определенных узлов.

От высоких температур страдают не только двигатели станков. Современное оборудование, оснащенное сложной электроникой, достаточно чувствительно к температурному режиму

Поддержание нужной температуры может стать и основой безопасности. Хранение определенных материалов в помещениях с излишне нагретым воздухом просто недопустимо. Чтобы снизить вероятность возникновения пожара, система охлаждения воздуха должна работать исправно и полностью компенсировать излишки внутреннего и внешнего поступления тепла.

Что потребуется для установки

Последовательная установка хорошей сплит-системы при выполнении своими руками должна проводиться с учетом удобства доступа при обслуживании и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работы.

Примерные схемы расположения сплит-систем

Подходящая схема для монтажа нового кондиционера зависит от типа блока. Внутренний модуль допускается вешать:

• слева от внешней стороны. Трасса — ровная, блок находится на 0,5 м от стены. При завороте линии на соседнюю стену расстояние можно сократить до 0,1 м. Вывод и трасса маскируются под крышкой техники;
• слева от внешней стены без укладки кабеля на фасаде. Коммуникации прокладываются в угловой части комнаты и скрываются в коробе. Его прячут под шторой;
• справа от наружной стены. Типовое решение с прокладкой трассы в коробе с стене или с укладкой в штробу.

Совет! Используйте технологию укладки в штробе, если существует запрет на прокладку трассы на фасаде.

Наружный блок можно располагать:

• на лоджии или балконе. Модуль фиксируют фронтальным или боковым способом для удобства обслуживания;
• на застекленном балконе. Створка окна должна находиться над кондиционером. Чтобы на блок не попали снег, влага или мусор устанавливают козырек и пластика;
• под окном. Вариант подходит для помещений без балкона;
• рядом с окном. Блок помещают на уровне нижней части окна.

Варианты установки кондиционераСовет! Не используйте для козырька пустотелые или металлические материалы — у них низкая шумоизоляция.

Оборудование

При самостоятельном монтаже климатической техники будут необходимы:

• перфоратор для проделывания сквозных отверстий на вывод труб, кабелей, дренажных патрубков;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для подравнивания зазубрин;
• трубогиб или специальная пружина для формирования медных труб;
• дрель с различными по диаметру сверлами, чтобы сделать отверстия под монтажные пластины;
• калибратор труб и развальцовщик;
• штроборез, который можно заменить долотом, кувалдой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, ключи-шестигранники, уровень.

Важно! Обрезка труб ножовкой предусматривает сглаживание краев наждачкой

Материалы и расходники

Применяйте только качественные материалы, подбирая их в соответствии с типом оборудования:

• подающий провод для питания и подключения модулей — силовой кабель на 4 жилы с сечением 2 мм2×2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделий равна длине трассы, а запас составляет около 30 см;
• изоляционный утеплитель (вспененный каучук) — отрезки по длине трассы;
• синтетический утеплитель;
• шланг-гофра с внутренней пластиковой спиралью для дренажа или пропиленовая труба по длине трассы плюс 80 см;
• L-образные кронштейны (2 шт.) для фиксации наружного блока с допустимым пределом нагрузки в 5 раз больше массы устройства;
• крепежные элементы — болты, дюбеля и анкеры, подобранные по типу кронштейнов для внутреннего модуля.

Важно! Для скрытия трассы будет нужен короб из пластика 60×80 см

Топ-5 советов от экспертов

1. Для сплит-систем подходят автоматы отключений, предназначенные для бойлеров и стиральных машинок.
2. При сильном провисании дренажных трубок скапливается конденсат.
3. Если вы раньше не делали развальцовку, потренируйтесь на ненужном отрезке трубы.
4. Герметизацию лучше проводить вдвоем.
5. После подключения трубопровода нужно задуть отверстия монтажной пеной или заполнить силиконовым герметиком.

Впринципе, как и любой другой нормальный человек с достатком ниже среднего, я склонялся ко второму и третьему варианту, но ввиду отсутствия знакомых Петровичей третий вариант отпал само собой. И вот я счастливый, с суммой 16т.р., заказываю кондей, с расчетом 3т.р. из этих денег надо на установку, по факту осталось 2 тысячи. Хватило на Сплит-систему STARWIND TAC-09CHSA/BR (комплект из 2-х коробок) 13940руб.

На следующий же день начинаю обзванивать конторы по установке кондиционеров. Звоню одним, говорят ну 5500-6000 тысяч, вторым — такой же ценник, третим — те вообще как узнают, что к комнате примыкает лоджия, готовьте 7 тысяч, а там разберемся. Я в шоке. Затем следует недельный затуп и поиск оптимально бюджетного решения. На этом лирика заканчивается. Я решил пойти по самому сложному пути и попробовать установить кондиционер самостоятельно.

Как я устанавливал кондиционер собственными руками*

* — Не является инструкцией к действиям. Прежде чем действовать, пересмотрел не один десяток видео об «установке», а так же прочел форумы с коментариями людей реально занимающихся установкой климаттехники. Помимо этого работаю электромонтером и имею представления и навыки монтажа электрооборудования.

Преимущества и недостатки монтажа кондиционера в два этапа

Как и у любого решения есть положительные и отрицательные стороны

В случае с «трассами» под кондиционер очень важно понимать, что вы получите взамен потраченных денег и сил

Преимущества:

• основным преимуществом такого монтажа, конечно же, является отсутствие лишних коммуникаций и кабельных каналов внутри помещения;
• второе преимущество такое, что появляется возможность установить «сплит» практически в любом месте квартиры. Это может быть расположение над дверью или в дальнем от окна месте. А если сильно хочется даже где-то в коридоре (хотя такой вариант я признаю меньше);
• появляется возможность расположить внешний блок «под окном» для лучшего доступа к нему. При этом исключить прохождение «кривых» коммуникаций по внешней стене дома;
• все самые грязные работы выполняются на первом этапе. К этим работам относится сверление отверстий и штробление стен;
• в какой-то степени снижается вероятность повреждения завершенного интерьера и мебели, поскольку самые сложные работы выполняются на первом этапе;
• еще к преимуществам я все же отнесу возможность провести дренаж в нужное место (например, во двор или канализацию). Это актуально в том случае, если нет возможности его вывода на улицу. Бывает всякое: запрет вывода конденсата на фасад, расположение под окнами входа в магазин, и прочее.

Недостатки:

• нужно все точно спланировать, чтобы по окончании всех работ, кондиционер расположился правильно. Подробнее об этом разберем дальше;
• в процессе ремонта могут повредить «трассу»;
• если в будущем задумаете переезжать с кондиционером, то его «трассу» извлечь будет проблемно. На новом месте придется делать новую «трассу». Минус не столь важный, но для кого-то может иметь решающее значение.

Как установить кондиционер.

Очень часто покупатели задают нам вопрос: “А можем ли мы сами установить кондиционер?”. В таких случаях мы им отвечаем: “Да, конечно, можете. Но вот что будет дальше – это уже будет на вашей ответственности”. Дело в том, что теоретически установить кондиционер может даже школьник. Вопрос в том, как долго он проработает и кто будет оплачивать ремонт кондиционера или его переустановку, так как в этом случае речь о гарантии, естественно, не идет. Особенно сильно это ударит по вашему карману, если вы пытались установить дорогой японский кондиционер. Так что решайте сами, стоит ли вам устанавливать кондиционер самостоятельно или нет.

Мы же немного расскажем о том, что требуется для того, чтобы грамотно и профессионально установить кондиционер. Первым делом нужно выбрать место для установки внутреннего и внешнего блоков кондиционера. Внутренний блок нужно установить так, чтобы расстояние от него до ближайших предметов было не менее трех метров, иначе струя холодного воздуха будет отражаться от предметов и датчик кондиционера покажет, что требуемая температура воздуха достигнута и отключит кондиционер. Поэтому лучше установить кондиционер на свободной стене, где воздушный поток будет равномерно распределяться по всей комнате.
Лучшее место для установки внешнего блока кондиционера – это, пожалуй, балкон, так как в этом случае всегда имеется свободный доступ для обслуживания кондиционера. В случае отсутствия балкона следует установить наружный блок кондиционера на внешней стене здания, для этого в стене сверлят специальные отверстия, и при помощи кронштейнов и болтов крепят кондиционер к стене. Желательно защитить внешний блок кондиционера от сосулек и дождя козырьком.

Следующий этап в процессе монтажа кондиционера – это штрабление стен и сверление отверстий для дальнейшей прокладки медных трубок, выполняющих роль коммуникаций между внутренним и внешним блоками кондиционера. Иногда, когда нет возможности спрятать коммуникации в стену, их помещают в специальный пластиковый короб и крепят к стене. Чтобы профессионально установить кондиционер, нужно в совершенстве владеть мастерством монтажа фреоновых трубок, так как в подавляющем большинстве случаев все поломки кондиционера происходят по вине неграмотных монтажников, не сумевших правильно установить кондиционер.

Для того чтобы установить кондиционер в полном соответствии со всеми правилами монтажа, в пользовании монтажника должен быть целый набор специальных инструментов – труборезки, вальцовки, шабровки, трубогибы и другие инструменты. Без использования такого инструментария бессмысленно пытаться установить кондиционер – это будут просто выброшенные на ветер деньги.

Последствия такой “работы” будут видны невооруженным глазом: это заломы в медных трубопроводах, плохая развальцовка трубок. А в самом скором времени появятся все признаки появления поломок в кондиционере – снижение мощности, обмерзание трубопроводов, и в конечном итоге – выход кондиционера из строя. Поэтому очень внимательно отнеситесь к тому, кому вы доверили установить кондиционер, как минимум это должна быть компания, берущая на себя гарантийную ответственность за установку кондиционера.

Но установить кондиционер и провести коммуникации – это еще не окончание процесса монтажа. Еще один важный момент в установке кондиционера – это устройство дренажа для отвода сконцентрировавшейся влаги. Как правило, дренажный шданг прокладывается вместе с другими коммуникациями в монтажном коробе и выводится на улицу. Иногда дренажный шланг выводят в систему канализации. И, наконец, для того чтобы окончательно установить кондиционер, для него необходимо провести независимое электроснабжение и выделить в электрощите отдельный автомат.

Вот теперь только можно сказать, что нам удалось окончательно установить кондиционер. Следующим шагом будет являться тестирование всей системы, для этого кондиционер включается и устанавливается режим тестовой программы. Если все установлено правильно, то кондиционер должен работать стабильно и без вибраций. В некоторых случаях может потребоваться дозаправка или стравливание фреона в холодильном контуре кондиционера. Как мы видим, установить кондиционер своими силами практически невозможно без того, чтобы не нарушить все существующие правила. Поэтому настоятельно рекомендуем вам в случае необходимости установить кондиционер обращаться только к специалистам.

Обработан

Обзор лучших моделей по соотношению цена-качество

Здесь мы представляем Вашему вниманию ТОП-5 относительно недорогих домашних кондиционеров с оптимальным набором функций.

Electrolux EACS-07HG2/N3

Классический настенный кондиционер от фирмы Electrolux в стильном белом корпусе. Сплит-система считается одной из лучших в своем ценовом сегменте. Быстро создает комфортный микроклимат в помещении, осушает и очищает воздух.

Система оснащена одними из самых мощных воздушных фильтров. В этом же кроется и небольшой минус кондиционера – фильтры быстро загрязняются, однако их легко чистить.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 7,83 куб.м./мин
• Потребляемая мощность: 664-685 Вт.

Плюсы

• антикоррозийное покрытие внешнего блока;
• простота в использовании;
• мощное очищение воздуха;
• высокая энергоэффективность.

Минусы

быстро засоряются фильтры.

LG B09TS

Инверторная настенная сплит-система сочетает в себе классическое дизайнерское решение и высокие эксплуатационные характеристики.

Запатентованные технологии бренда позволяют создать мощный поток ионов для очистки воздуха, а дополнительные фильтры задерживают мелкие механические частицы пыли.

Также в кондиционере реализована система самодиагностики через встроенный Wi-Fi модуль.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 729-771 Вт.

Плюсы

• эффективность;
• отсутствие вибрации;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• уникальный дизайн.

Минусы

высокая цена.

Roda RS-A09F/RU-A09F

Компактная настенная сплит-система с хорошим функционалом. Несмотря на свою бюджетность, модель изготавливают по высочайшим стандартам качества с учетом всех современных требований безопасности.

Качественный компрессор обеспечивает быстрое охлаждение помещение и поддержание комфортной температуры. Пользователи отмечают не очень удобное управление за счет двойных назначений клавиш.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 825 Вт.

Плюсы

• антиплесневое покрытие испарителей;
• невысокая цена;
• низкое потребление энергии;
• небольшие габариты.

Минусы

• шумный внутренний блок;
• неудобное управление;
• на корпус липнет пыль.

Electrolux EACS/I-09HM/N3_15Y

Инверторная настенная сплит система, подходящая для небольших помещений благодаря своим небольшим габаритам.

Мощности кондиционера хватает на поддержание комфортной температуры в помещении до 25 кв.м. Оптимально подходит для небольших квартир и студий, компактных офисов.

Имеется два фильтра в комплекте – антиаллергенный и бактерицидный.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8 куб.м./мин
• Потребляемая мощность: 775-777 Вт.

Плюсы

• бесшумная работа;
• компактность;
• управление с пульта;
• многофункциональность.

Минусы

несколько завышена стоимость из-за дополнительных функций.

Electrolux EACS-09HG2/N3

Модель 2018 года остается популярной на рынке за счет оригинального дизайна и функциональности.

Многоступенчатая очистка воздуха обеспечивается генератором холодной плазмы, который разлагает неприятные запахи и аэрозоли, а также убивает патогенную микрофлору воздуха.

Управление интуитивное и понятное, во время работы система отличается низким уровнем шума и отсутствием вибраций.

Технические характеристики:

• Тип: настенная сплит-система;
• Режимы: обогрев, охлаждение;
• Воздушный поток – 8,83 куб.м./мин
• Потребляемая мощность: 733-824 Вт.

Плюсы

• высокая энергоэффективность;
• низкий уровень шума;
• многоступенчатая очистка воздуха;
• функциональность.

Минусы

в комплекте нет вилки.

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Преимущества кассетного кондиционера

Конструктивно «кассетник» устроен так, что охлажденный воздух выдувается в 4 стороны. В то время как настенный аналог охлаждает сравнительно небольшие помещения, кассетный кондиционер может накрыть достаточно большую площадь.

Кроме большой зоны покрытия, эта практичная техника имеет ряд других плюсов:

1. Эстетичность. Внутренние блоки остаются невидимыми, поскольку находятся за подвесным потолком. Скрытый монтаж не меняет интерьер помещения, что позволяет использовать такую климатическую технику в представительских помещениях, офисах.
2. Почти полное отсутствие шума при работе. Вентилятор, встроенный в агрегат, создает естественную циркуляцию воздушных масс, не устраивает завихрений, эффективно качает воздух.
3. Максимальный охват помещения. Поскольку теплый воздух скапливается в зоне нахождения кондиционера, температура в помещении будет уменьшаться постепенно в направлении сверху вниз.
4. Удобное регулирование воздушного потока. При помощи поворотных планок можно направлять струи воздуха по своему усмотрению.

Кассетные системы кондиционирования крупных помещений управляются не только переносными пультами ДУ, но и путем установки стационарных щитков, подключенных к электросети здания.

Установку кассетного кондиционера следует планировать до выполнения ремонта в помещении. При этом необходимо присутствие натяжной конструкции с межпотолочным пространством 15-30 см

Многие кассетные системы имеют дополнительные функции. Они могут осуществлять обогрев помещения, ионизацию и увлажнение воздуха. Для возможности полноценной координации работы кондиционеров можно установить единую систему климат-контроля.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство

Демонтаж устройств проводится только по решению суда.

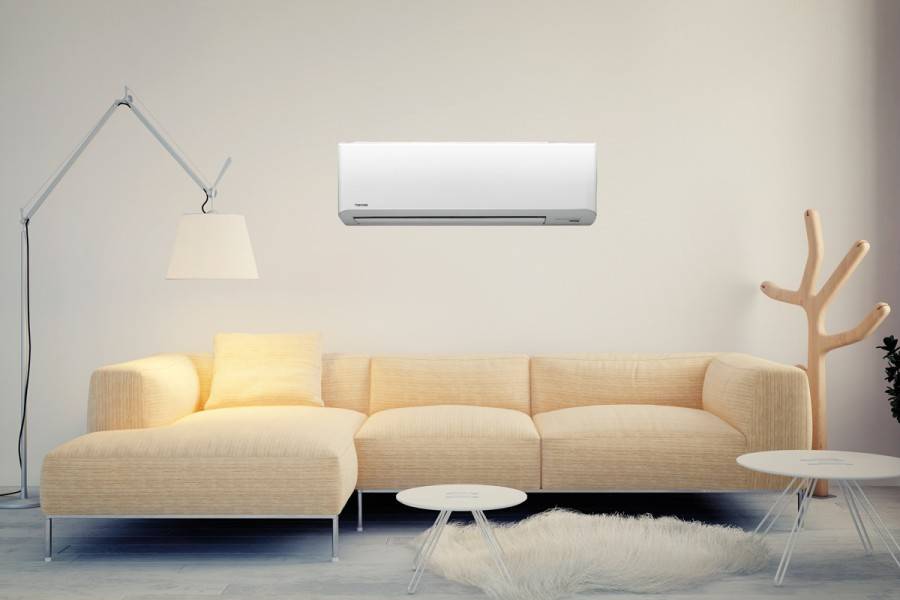

Выбираем место для внутреннего блока

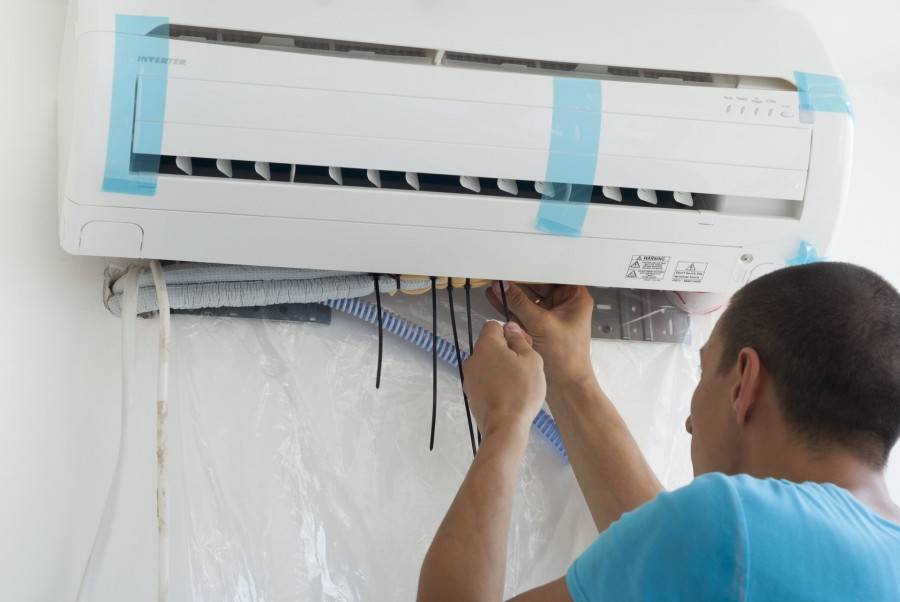

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Третий этап – проверка!

Завершающим этапом является включение кондиционера и проверка его работоспособности.

Скрытая установка кондиционера

В случае, если Вы желаете, чтобы интерьер помещения не портили короба с коммуникациями, то об установке кондиционера необходимо позаботиться при ремонте помещения до начала отделочных работ. Данная установка занимает немного больше времени и проходит в два этапа, при этом основные шаги выполняются также, как и при стандартной установке, описанной выше.

На первом этапе выбирается место установки внутреннего блока. Намечается на стене линия прокладки коммуникаций и кабеля электропитания (кондиционер, как правило, подключают к отдельному автомату в электрощитке). Далее в стене по намеченной линии делается штроба до отверстия на улицу, и затем укладываются коммуникации.

Завершается первый этап установкой внешнего блока и подключением к нему коммуникаций.

Второй этап выполняется после заделки штробы и окончания всех отделочных работ. На втором этапе устанавливается внутренний блок и подключается к имеющимся коммуникациям.Проводится вакуумирование системы и осуществляется первичный запуск системы.

Этапы проведения проектирования

Составление плана необходимых работ проводится в два последовательных этапа, включающих подготовку всех необходимых расчетов, сметы, технических заданий для специалистов смежных областей и выбор подходящего модельного ряда оборудования.

Этап #1 — подготовка расчетов и заданий

Подготовка заключается в ознакомлении со зданием, его местоположением, строительными особенностями и прочими факторами.

Специалистами составляется технико-экономическое обоснование, на основе которого приблизительно подбирается тип системы кондиционирования. Последняя описывается упрощенно.

На упрощенной схеме показаны ключевые звенья системы кондиционирования, блоки распределения хладагента и основные блоки управления климатическим оборудованием

Мастер предлагает потенциально эффективное оборудование, которое соответствует потребностям помещения по базовым характеристикам:

• мощности;
• холодо-, тепло- и воздухопроизводительности.

После этого составляется смета будущих работ. Если проект по ТЭО удовлетворяет владельца здания или квартиры, подготовительный этап переходит в рабочую фазу.

Этап #2 — подбор подходящего оборудования

На этом этапе проектирование основывается на точных расчетах, учитывающих внутреннюю и внешнюю теплонагрузку, теплотехнические характеристики объекта. Расчеты проводятся индивидуально для каждого помещения, после чего точно известны избытки тепла в каждой зоне. На основе этих данных подбирается необходимое для компенсации тепловых нагрузок оборудование.

После выбора техники начинается проектирование мест установки кондиционеров, предоставляется схема разводки воздуховодов, подготавливается план технических работ для монтажной бригады, электриков.

Все подготовленные материалы передаются заказчику и поставщику климатического оборудования. После монтажа желательно провести пусконаладочные работы, которые помогут настроить функционирование оборудования.

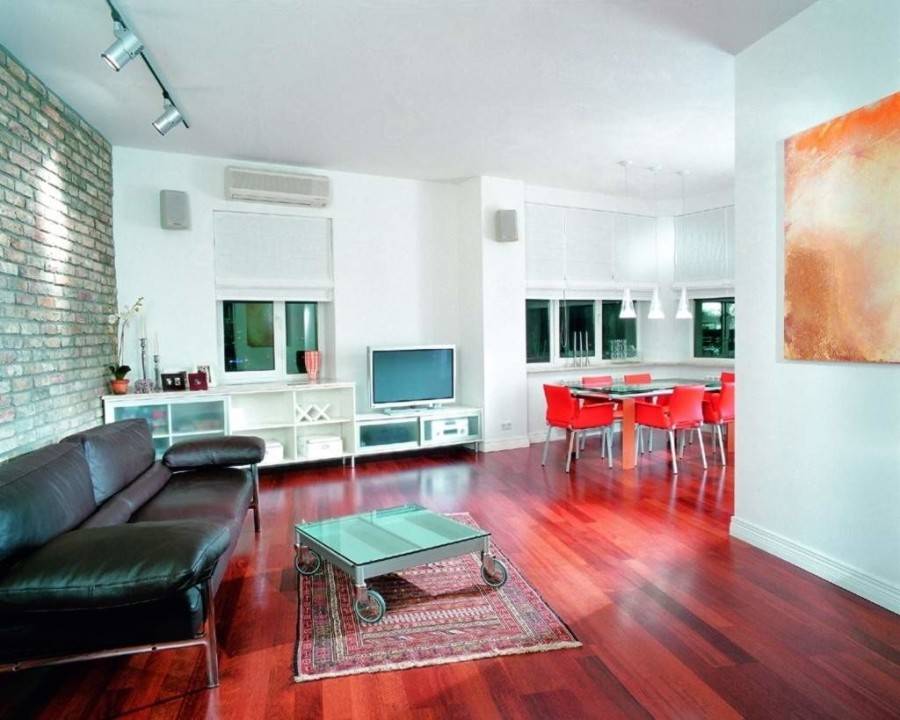

Как обыграть внутренний блок кондиционера в интерьере?

Интерьер с кондиционером может быть красивым. Рассказываем способы, как декорировать внутренний блок в комнате.

Повесьте его за декоративным «экраном»

Главное условие — оставьте нижнюю часть кондиционера открытой, чтобы воздух свободно циркулировал в комнате. Желательно делать экран не сплошным, а реечным — так он не будет перегреваться.

Фото: natocadesign.com.br

Покрасьте кондиционер в цвет стен

Выбирайте специальные краски по пластику — такие же, как для пластиковых окон. И тогда внутренний блок отлично впишется в ваш интерьер

Обратите внимание: нельзя, чтобы краска попала внутрь блока. Будьте внимательны и лучше заклейте все отверстия в процессе работы

Фото: Instagram @oleg_kondicioner

Фото: Instagram @oleg_kondicioner

Установите кондиционер внутри открытого стеллажа

Так он привлечет гораздо меньше внимания. В процессе монтажа придется делать отверстия внутри задней стенки стеллажа, чтобы провести все провода.

Фото: design-guru.moscow

Закройте дверцей

Здесь роль сыграет обманный маневр — все внимание будет привлечено к экрану, а не внутреннему блоку. Кстати, можно скрыть его дверцей стеллажа над экраном, но во включенном состоянии она должна быть открытой

Фото: Instagram lyucom

Что такое трасса кондиционера?

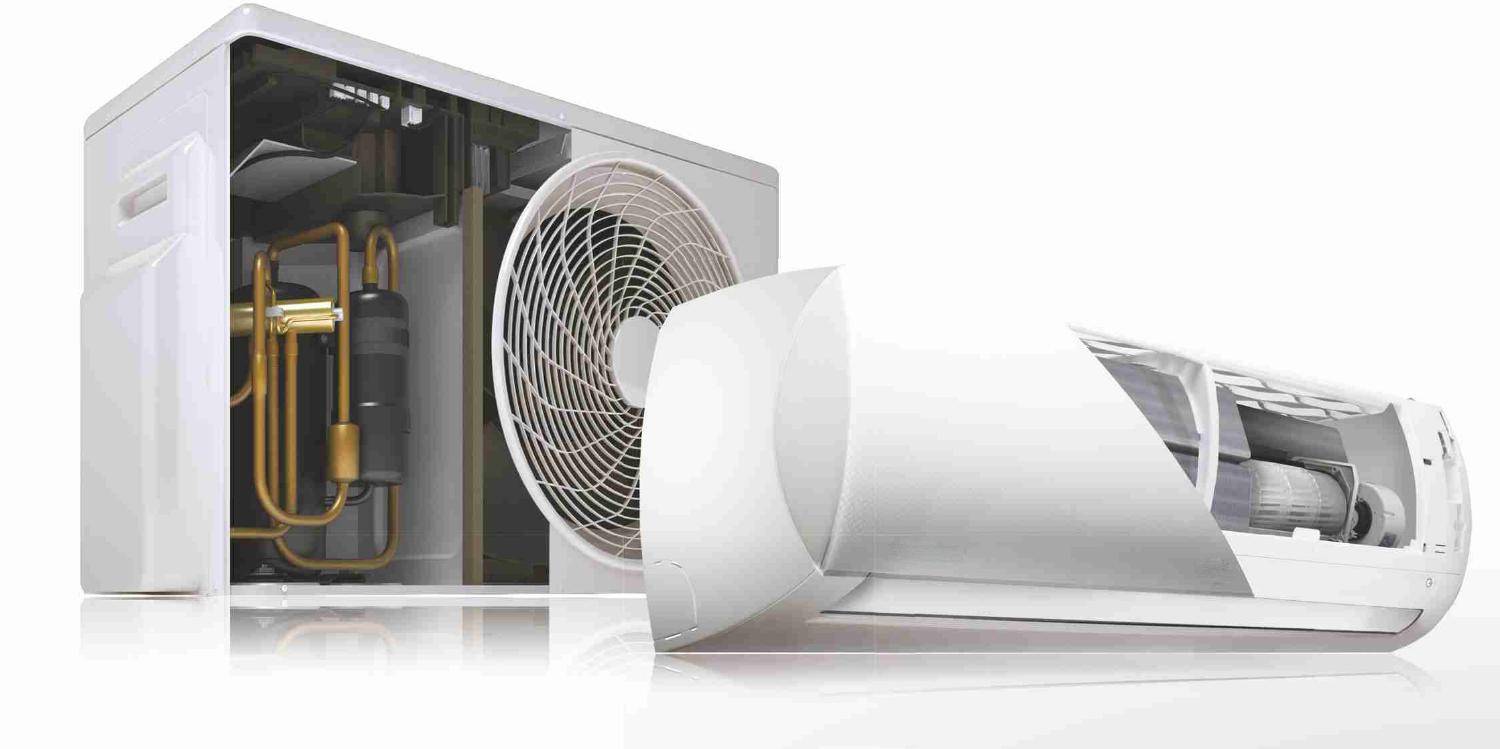

Каждая сплит система состоит, как минимум, из двух модулей внешнего и внутреннего типа. Количество внутренних модулей определяется мощностью оборудования и зависит от площади помещения.

Все модули соединяются между собой системой трубопроводов, обеспечивающих передвижение хладагента и слив конденсата.

Система трубопроводов, соединяющая внутренний модуль с внешним, а также кабельная питающая линия называются трассой кондиционера

Помимо трубопровода, все модули соединены кабелем, обеспечивающим питание и управление. Именно этот кабель и трубопровод, соединяющие все модули, и получили название – трасса кондиционера.

Что нужно подготовить для монтажа своими руками?

Чтобы климатическое оборудование работало правильно, необходимо соблюдать правила установки кондиционера. Работа профессиональных монтажников стоит дорого, но здесь вы будете уверены, что приборы будут функционировать исправно и прослужат вам в течение долгого времени.

Если вы далеки от техники, то лучше не рисковать, и предоставить профессионалам заниматься своим делом. Когда домашнему мастеру уже доводилось разбирать и собирать электроприборы, то самостоятельный монтаж сплит системы – посильная для него задача.

Правда, для этого понадобится подготовиться, приготовьте необходимое оборудование:

• Развальцовщик
• Труборез
• Триммер
• Дрель
• Перфоратор

Чтобы выполнить монтажные работы с максимальным качеством на трассе от 6 м и выше, понадобится вакуумный насос.

Проведение работ

анемометр используется для измерения температуры и скорости движения воздуха

Для оценки эффективности работы вентиляционной системы проводятся следующие замеры:

• Параметры микроклимата в помещениях, обслуживаемых вентиляцией. Измеряется уровень диоксида углерода в рабочей зоне и снаружи;
• Состав воздуха. Этот показатель измеряется обычно на промышленных предприятиях, проводятся аэрозольный и газовый анализы состава воздуха в рабочих помещениях;
• Аэродинамические испытания. Проводятся по методике ГОСТ 12.3.018-79.

Замеры эффективности работы системы вентиляции проводятся через пневмометрические отверстия, расположенные по самой вероятной оси симметрии воздушного потока в ответвлениях воздуховодов. Если места для замеров определены не правильно, повышается погрешность подсчетов, делая их бесполезными.

Для определения параметров воздушной среды берутся пробы воздуха в рабочее время, в местах нахождения персонала. Иногда в каждой точке забора берется до 5 проб. Пробы отбираются с помощью аспираторов или побудителей тяги.

Для проведения инструментальной проверки эффективности работы вентиляционной системы требуется следующее оборудование:

1. рулетка;
2. фонарик;
3. термометр;
4. микроманометр или дифференциальный манометр;
5. пневмометрические трубки;
6. анемометры с воронками;
7. тахометр.

Все результаты инструментальной проверки эффективности работы вентиляционной системы заносятся в сводную таблицу. Многие фирмы сразу делают электронную версию акта, так как расчет эффективности вентиляции проводится компьютером с помощью специальных программ. Можете позвонить им и они конкретно подскажут как проверить вентиляцию в квартире или доме самому.

Бесприборный контроль вентиляции

Иногда на практике проверка эффективности вентиляции проводится бесприборным методом.

Работу вытяжных вентиляторов проверяют листочком бумаги. Если он удерживается на вентиляционной решетке, тяга есть. Но это не объективный способ. Листок на выходе канала удерживается не движением воздуха, а разностью давлений в помещении и в вентканале, создаваемой иногда гравитационным напором.

Поэтому действительно заметить эффект от работы вытяжной вентиляции можно с помощью проверки дымом. Под вытяжным отверстием закуривается сигарета. Если дым направляется к решетке, вентиляция работает удовлетворительно. В противном случае все помещение постепенно заполняется дымом. Проведение проверки эффективности работы вентиляции методом, описанным выше, носит скорее приблизительный характер. Ее результаты не фиксируются письменно и не используются для расчетов эффективности вентиляции.

Что нужно подготовить для монтажа своими руками?

Чтобы климатическое оборудование работало правильно, необходимо соблюдать правила установки кондиционера. Работа профессиональных монтажников стоит дорого, но здесь вы будете уверены, что приборы будут функционировать исправно и прослужат вам в течение долгого времени.

Если вы далеки от техники, то лучше не рисковать, и предоставить профессионалам заниматься своим делом. Когда домашнему мастеру уже доводилось разбирать и собирать электроприборы, то самостоятельный монтаж сплит системы – посильная для него задача.

Правда, для этого понадобится подготовиться, приготовьте необходимое оборудование:

• Развальцовщик
• Труборез
• Триммер
• Дрель
• Перфоратор

Чтобы выполнить монтажные работы с максимальным качеством на трассе от 6 м и выше, понадобится вакуумный насос.
