Техническое задание
Предположительно, разрешение получено, проект создан. Далее можно приступать к монтажу. Он проводится по техническому заданию на установку кондиционера, которое является частью проекта. Что в него входит и для чего оно нужно?
Стандартное техническое задание на установку кондиционера состоит из:
- описания объекта с его архитектурными особенностями;
- описания всех монтажных норм и правил, касающихся данного помещения;
- описания этапов работы с указанием необходимых инструментов и расходных материалов.
Также в данном документе указываются требования к установке кондиционера, а именно – особенности сверления стен, прокладки связующих коммуникаций, подключения к сети, установке предохранительных элементов и т.д.
В техническом задании прописываются не только индивидуальные требования к установке, но и стандартные правила монтажа кондиционеров, касающиеся размещения обоих блоков.
Принцип работы сплит-системы
Сначала выясним, как работает бытовая сплит-система – так будет проще понять, почему важны монтажные нюансы.
Как известно, домашний кондиционер традиционной конструкции состоит из двух блоков: один из них устанавливают в комнате, второй фиксируют на улице, с наружной стороны стены, на чердаке или в любом другом месте..
Процесс охлаждения воздуха в комнате происходит за счет непрерывного движения фреона и перехода его из газообразного состояния в жидкое, а затем наоборот. Когда хладагент находится в газообразном состоянии, он поглощает тепло, а в жидкой фазе – выделяет.
Процесс конденсации, то есть переход в жидкое агрегатное состояние, происходит при высокой температуре и давлении, а кипение, при котором газ испаряется, характеризуется низкими значениями.
Процесс теплообмена происходит следующим образом. Компрессор всасывает пар из испарителя (зона 1-1), сжимает его и направляет в конденсатор (зона 2-2). При этом хладагент сжимается до 20-25 атм., а его температура повышается до +90 °С. Там происходит охлаждение и конденсация.
Из кондиционера (3) хладагент, уже в жидком состоянии, через регулятор потока в условиях низкого давления возвращается в испаритель (4). Внутренний воздух нагревает жидкость, происходит закипание и переход в пар. И так процесс повторяется бесконечно.
Переход хладагента из одного агрегатного состояние в другое происходит и в теплообменниках, и в трубах
Чтобы процесс успевал вовремя начаться и закончиться, необходима определенная длина магистрали – вот почему важно учитывать требования по длине, установленные разработчиками техники. С устройством и принципом работы типового кондиционера разобрались, а сейчас переходим к нормам и правилам монтажа его блоков
Нюансы установки промышленного кондиционера
Когда установка работает на основе воздушного охлаждения, то обязательным условием является доступ для приточных масс с одной стороны и выход переработанных в другой. Если устройство функционирует на основе водяного охлаждения, то ему требуется подключить водоснабжение и организовать слив. Поэтому получение согласований зависит от типа оборудования и его параметров. Промышленные и полупромышленные холодильные установки в процессе монтажа приравниваются к перепланировке. Поэтому для получения разрешительных документов на их установку требуется смета, полный проект перепланировки и техпаспорт постройки.
Этап 6. Подключение кондиционера к электрической сети
Наиболее распространённым вариантом подключения кондиционера к электросети является самое простое решение – просто включаем вилку устройства в розетку, после чего его подключение к электрической сети можно считать завершённым. Но стоит понимать, что кондиционер, в зависимости от своей мощности, создаст дополнительную нагрузку на сеть
В зависимости от типа электропроводки (алюминиевая или более новая медная), она имеет свой предел нагрузки, это важно понимать
Исходя из этого, не сложно предположить, что второй вариант подключения кондиционера, который заключается в подключении к отдельному проводу. Такая работа более сложная и предполагает навыки у специалиста по работе с электричеством, но при подобном решении можно получить массу преимуществ. Так, кондиционер оказывается в безопасности от короткого замыкания, перепадов напряжения в сети, перегрузки электрической сети.
Основные требования и правила монтажа кондиционеров
Если система содержит несколько (2–4) внутренних блоков, то она называется мультисплит-системой. Внешний блок служит конденсатором, а внутренний блок – испарителем. Наружный и внутренний блоки соединяются при помощи магистрали, которая включает в себя электрические кабели и трубы, по которым циркулирует фреон.
Другая важная деталь – дренажная трубка, которая подсоединяется к внешнему блоку. Благодаря ей обеспечивается вывод конденсированной влаги. Требования и правила гласят о том, что дренажная трубка обязательно соединяется с канализационной системой, чтобы конденсат не стекал по фасаду.
Что касается дизайна кондиционера со сплит-системой (форма и цвет), то каждая модель отличается, а внутреннее наполнение и конструкция одинаковые у всех. Внешний вид и дизайн никак не сказывается на принципе монтажа. Для монтажа требуется правильно выбрать место установки
Вот почему выбирая его для любого кондиционера, важно учесть:
- Вес наружной части изделия.
- Сторону горизонта, где будет размещаться блок.
- Из чего сделаны стены фасада дома и их конструкцию.
- Доступность места для выполнения профилактических мер.
- Возможность защиты конденсатора от осадков и образования льда.
Теперь о мощности изделия. Выбирая мощность, учитывается общее выделение тепла в квартире или доме. Эти показатели зависят от таких факторов:
Положение здания по сторонам горизонта.
Количество членов семьи в доме.
Количество электрических приборов и их мощность.
Обратите внимание! В ходе работы электрических приборов выделяется тепло. Это компьютеры, микроволновые печи, телевизор, утюг и т. д
Чем больше приборов, тем жарче будет в комнате
д. Чем больше приборов, тем жарче будет в комнате.
Число батарей отопления.
Наличие в помещении других систем вентиляции.
Правила и порядок монтажа
В зависимости от выбранного места для размещения наружной части кондиционера определяются нюансы монтажа. Существует несколько вариантов расположения конструкции, поэтому при выполнении установки нужно воспользоваться соответствующей инструкцией.
На парапете
Наиболее распространенным вариантом фиксации кондиционера является закрепление наружного блока на парапете. Закрепить конструкцию можно с фасада либо на боковых сторонах.
Размещая наружный блок на парапете, рекомендуется предварительного его укрепить, поскольку вес конструкции довольно большой. Для этого предварительно выполняют монтаж специальной крепежной конструкции. Установка самого кондиционера проводится следующим образом:
В стене помещения проделывают отверстие для проведения коммуникаций на балкон.
Монтируют внутреннюю часть кондиционера.
На парапете устанавливают кронштейны для наружного блока, после чего его фиксируют на ограждении. Кронштейны лучше приваривать к металлическим частям ограждения либо закрепить при помощи анкеров.

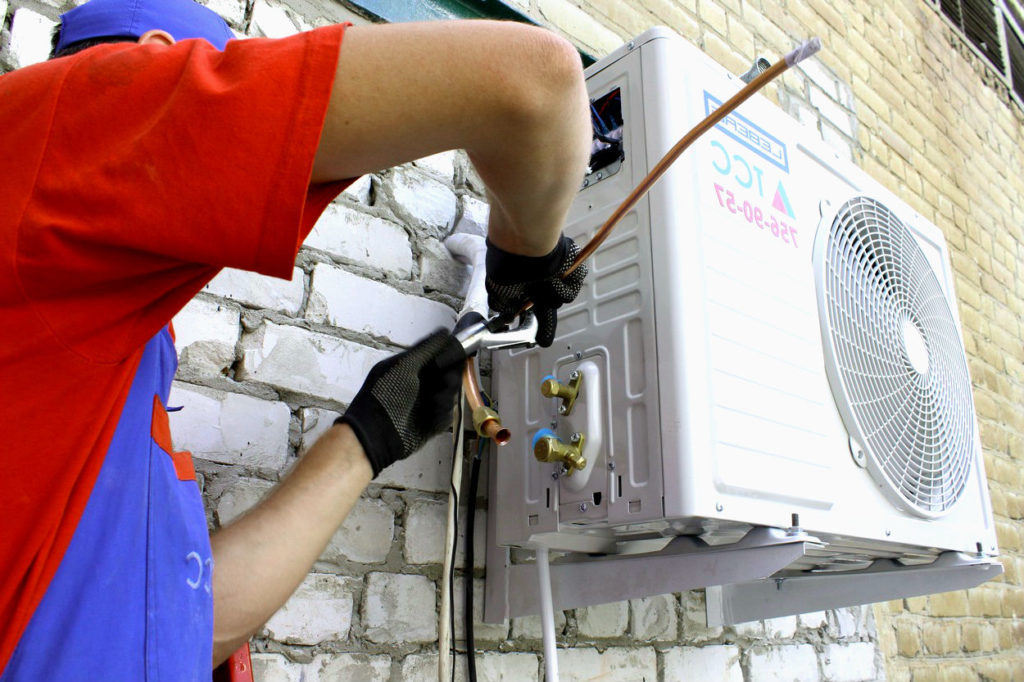

Внутренний и наружный блоки соединяют коммуникационной трассой
Важно, чтобы после объединения блоков трубки с хладагентом не перегибались.
Коммуникационную трассу закрывают пластиковым коробом для защиты от внешнего воздействия.
Панорамное остекление
На балконе с витражным остеклением возможно установить наружный блок кондиционера, но установка выполняется не на стену. Блок размещают в одном из углов на полу. Чтобы визуально скрыть конструкцию и придать декоративный вид, рекомендуется соорудить коробку из металлопластикового профиля. С двух сторон делают дверцы с ручками для обеспечения доступа к кондиционеру для периодической чистки и обслуживания.
Оконная модель
Разновидности оконных кондиционеров собраны в едином корпусе и монтируются непосредственно в оконном проеме либо отверстии в стене. По сравнению со сплит-системой данные модели оборудования имеют следующие отличия:
- корпус перекрывает часть окна, что снижает количество проходимого света;
- в ходе монтажных работ требуется менять стандартную структуру оконной рамы;
- стоимость конструкции значительно дешевле благодаря наличию только одного блока и меньшему количеству хладагента;
- для установки оконной модели кондиционера не нужно обладать специальными навыками и работу можно провести самостоятельно;
- некоторые виды оконных конструкций дополнительно вентилируют помещение, поскольку часть воздуха выходит наружу и одновременно внутрь поступает свежий воздух.

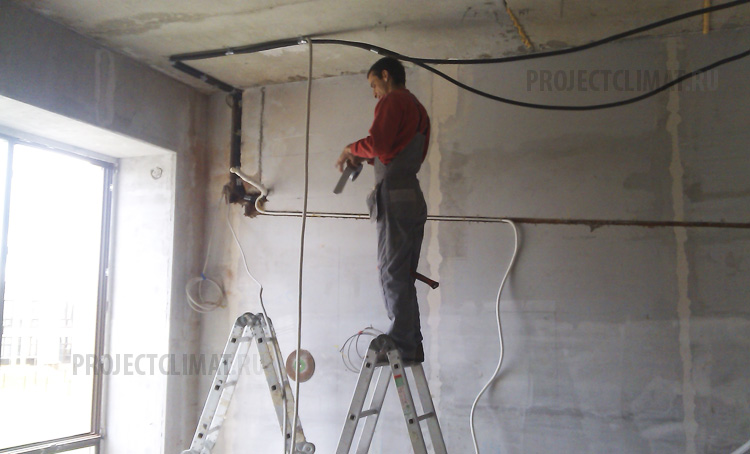

Раскатка труб и укладка в штробу
Перед монтажом трубы раскатываются в прямую линию
В этот момент важно не наступить случайно, потому что медь – материал мягкий и легко сминается. Утеплители надеваются на обе трубы, диаметр которых зависит от мощности оборудования. На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем
Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра
На межблочный кабель надевается гофра, и все части собираются и перематываются скотчем. Возле внутреннего блока нужно оставить запас трубы 50 см. Возле внешнего блока 1 – 1,5 метра.
Далее трасса укладывается в штробу и крепится с помощью монтажной ленты и дюбелей
Важно, чтобы пучок не выступал за пределы стены – это будет создавать проблемы при штукатурке
Опрессовка трассы
Опрессовка необходима в целях безопасности. Если рабочие повредят трассу, то опрессованная система издает громкий звук. На данном этапе можно восстановить трассу, не поломав оборудование. Также можно установить манометр для измерения давления.
Чистка трассы кондиционера
В медные трубы не должна попасть влага, так как это нарушает химические показатели фреона, при которых образуются едкие соединения. Жидкость может повредить детали кондиционера изнутри, и он быстро выйдет из строя. Для чистки используется специальное оборудование, удаляющее влажный воздух, после чего концы труб плотно закрываются заглушками.
Закрытие штробы
После завершения всех работ можно замазывать штробы строительной смесью. Если коммуникации прокладывались по потолку, можно продолжать ремонт и заделывать потолок гипсокартоном. После замазывания желательно сфотографировать месторасположение магистрали с указанием расстояний от стен, от пола, чтобы в случае повреждений разбирать стену минимально.
Когда завершится чистовой ремонт, останется позвать мастеров, или самостоятельно установить внешнее и внутреннее оборудование, затем подключить его и проверить корректность работы.
В солидных компаниях в цену работ входит уборка мусора после прокладки магистрали. Для этого у монтажников имеются пылесосы со специальными мешками для пыли. Одновременно можно заключить договор на сервисное обслуживание своей системы, чтобы не чистить внешний блок, рискуя жизнью. Услуги строительного альпинизма стоят очень дорого, а полную чистку нужно проводить раз в году минимум, если кондиционер находится в чистом от пыли и тополиного пуха месте.
Что такое “установка” с точки зрения закона?
Некоторые граждане беспокоятся, что закон может трактовать установку как переустройство дома. Косвенные признаки есть в законодательстве, но они весьма размыты.
Так, например, в Жилищном Кодексе есть статья №25, в которой сказано, что переустройство — это установка и/или перенос оборудования, влекущие за собой внесение изменений в техпаспорт дома.
Можно ли считать монтаж кондиционера переустройством? Все зависит от типа климатической установки. При установке промышленных кондиционеров зачастую необходимо переустраивать помещения, а порой и вносить существенные изменения в конструкцию здания. В таком случае без разрешения не обойтись.
Но обычный бытовые сплит-системы не требуют таких масштабных монтажных работ. На фасад монтируется наружный блок, а в наружной несущей стене проделывается отверстие для вывода коммуникаций. В большинстве случаев это не приводит к существенным изменениям в конструкции дома, поэтому подобные работы с большой натяжкой можно назвать переустройством с точки зрения закона.
Выводы
Установка кондиционера не всегда трактуется как переустройство или реконструкция здания. Особенно, если это бытовой или полупромышленный аппарат. Это значит, что разрешение не требуется. Однако, если планируется установка промышленной климатической техники, без разрешения не обойтись.
Правильный монтаж кондиционеров: на что нужно обратить внимание
Модели кондиционеров могут различаться по дизайну, но это никак не сказывается на внутреннем наполнении и особенностях конструкции. Соответственно, и требования к монтажу не будут отличаться в зависимости от модели. Крайне важен правильный подбор места установки и мощности с учетом конструкции фасада и его материалов. Место размещения должно быть доступно для быстрого доступа, поскольку кондиционеру требуется регулярное профилактическое обслуживание. Если вывесить его на сторону фасада без окон (особенно, если речь идет о высоких этажах), то может оказаться, что для каждого обслуживания нужно привлекать промышленных альпинистов, а это дорого
также важно правильно подобрать мощность прибора. Оптимальный уровень охлаждения обеспечивается только в том случае, когда при выборе мощности учитываются все климатические характеристики помещения (количество батарей и работающей электрической техники, расположение окон и стен по сторонам света, количество проживающих людей)
Особенности установки наружного блока кондиционера
Основное требование в этом случае — надежная фиксация наружного блока на стене, чтобы его падение было полностью исключено. Крепежи подбирают в зависимости от текущей модели. Средний вес наружного блока может составлять 20-60 килограмм, а запас прочности крепежных контейнеров должен быть минимум двукратным
Кроме того, важно правильно подбирать крепеж: его длина должна полностью проходить слой утепления и отделки и фиксироваться непосредственно в несущей стене. Если речь идет о монтаже на навесные фасады, то под наружный блок обязательно используют демпферные уплотнители, которые не допускают вибраций по фасадным конструкциям
Также существуют требования по расположению конденсаторного блока. Он должен располагаться строго без перекосов, и тогда фреон в системе будет циркулировать нормально. Длина магистрали, проходящей между наружным и конденсаторным блоком, не должна превышать 15 метров. Считается, что трубка отвода конденсата должна стыковаться с канализационной системой, но чаще всего ее просто выводят наружу, следя, чтобы конденсат не капал на проходящих людей или на соседские подоконники.
Еще один момент: нужно обеспечить полноценный обдув наружного блока. Для этого его размещают на расстоянии 10 см от стены минимум.
Особенности установки внутреннего блока
Внутри помещения проводят работы по прокладке магистрали и монтажу электрических кабелей, а также по подвеске внутреннего блока. Обязательно учитывают мощность кондиционера. Она составляет 1,5-3 кВт
Соответственно, на эту величину будет увеличена нагрузка на проводку, и этот момент обязательно принимают во внимание. Как правило, работы по электроподключению заключаются в прокладке новой линии от щитка (с отдельными защитными автоматами, предохранителями)
Ключевыми требованиями к подключению кондиционера (относительно внутреннего блока) стоит назвать:

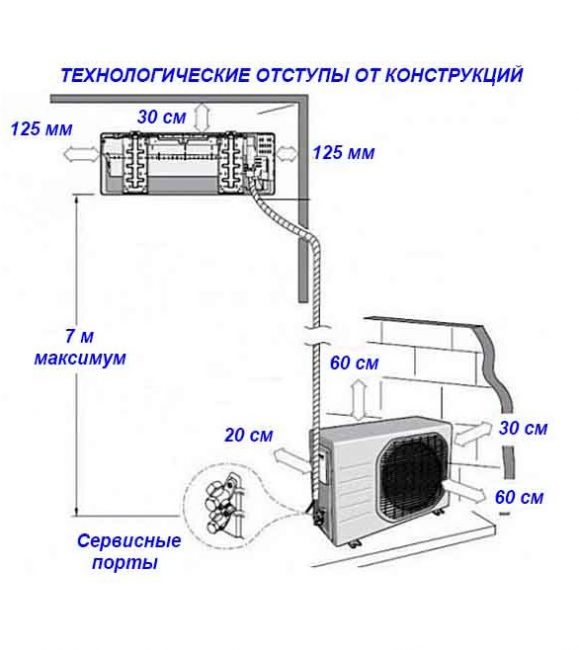

расстояние между двумя блоками сплит-системы должно быть минимальными;
блок нельзя монтировать вплотную к мебели: минимальное расстояние — 30 мм;
над батареями отопления блок не вешают;
техника должна быть доступна для профилактического обслуживания (в частности, владелец может сам достать и почистить фильтры);
блок не фиксируют к потолку;
следят за тем, чтобы воздушный поток не направлялся на рабочее место и кровать;
важно обеспечить надежное крепление и использовать кронштейны с большим запасом прочности;
над кроватью кондиционер не вешают, поскольку он достаточно шумный (большинство моделей при работе издает звуки в пределах 25-30 дБ);
на каждую комнату должен быть свой внутренний блок;
верхняя часть короба должна отстоять от потолка на 10 см минимум;
перепад высот между внешним и внутренним блоком не должен превышать 7-12 метров для бытовых моделей (точная величина указывается в инструкции производителя).
Стандартный и нестандартный монтаж кондиционера
Существуют два варианта установки домашних кондиционеров: стандартная и в два этапа.
Под бытовым холодильным оборудованием подразумевают настенные сплит-системы, которые чаще всего размещают в квартирах и офисах.
Стандартный
Стандартная установка кондиционера проводится за один день и предполагает выполнение работ в такой последовательности:
- закладывание фреоновой трассы (до 5 метров);
- установка обоих блоков на стене;
- пуско-наладка и запуск в тестовом режиме.
Когда предполагается провести стандартную установку кондиционера, то следует приготовить:
- 5 м медной трубы для трассы;
- 5 м провода под питание;
- 2 м короба под питание;
- 1 м короба под магистраль.
В стандартном монтаже внешний блок кондиционера устанавливают под окном на фасаде здания. Фиксацию проводят с помощью кронштейнов, которые закрепляются к стене дюбелями и «глухарями». Привлечение альпинистов не требуется. Внутренний модуль крепят на стене справа или слева от окна, оставив зазор между потолком и верхом блока не менее 10 см, при этом расстояние от пола до устройства не должно превышать 3 м, в противном случае качество охлаждения заметно снижается.
Коммуникации прячут в короба, дренаж отводят через стену наружу – конденсат выходит самотеком.
В два этапа
В каких случаях требуется установка кондиционера в два этапа и как она проходит?
- На первом этапе мастер просверливает отверстия в стене и проштрабливает канал для межблочных коммуникаций. При необходимости концы медных трубок закрывают от мусора и пыли. Возможно также крепление кронштейнов и наружного блока без подключения;
- На втором этапе после чистовой отделки помещения вешают внутренний блок, соединяют его с внешним межблочными проводами и трассой. Затем осуществляют пуско-наладочные работы с опрессовкой и вакуумированием холодильного контура. При необходимости производят дозаправку системы фреоном. После проводят запуск системы в тестовом режиме для проверки ее работоспособности.
В самом конце происходит подписание акта приема выполненных работ.
В перечисленных ниже случаях установка кондиционеров в два этапа предпочтительнее:
- Монтаж на этапе строительно-ремонтных работ в помещении. В данном случае межблочные коммуникации укладывают в штробу, а не в короба. Это обеспечивает более привлекательный внешний вид готовой системы;
- Монтаж в зимнее время. Осуществлять пуско-наладку в минусовые температуры нежелательно из-за технических особенностей работы сплит-систем. Включение в мороз может привести к поломке компрессора, а вакуумация – к образованию излишней влаги в контуре.
6 УСЛОВИЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ НА ЭКОЛОГИЧЕСКУЮ БЕЗОПАСНОСТЬ
6.1 Испытания кондиционеров проводят на стенде ( 5.5 ).
В качестве испытательного приспособления должна быть использована газовая плита. При испытании все конфорки должны работать с максимальной потребляемой мощностью. На все конфорки устанавливают кастрюли, заполненные водой и закрытые крышками; диаметр кастрюль у основания должен быть не менее диаметра конфорок.
Отбор проб озона проводят при отключенной плите, так как окислы азота мешают определению озона. Определение концентрации озона следует проводить при напряжении 1,1 номинального, указанного в паспорте на прибор, с элементом стерилизующего действия, имеющим не менее 100 ч наработки.
Выбор места установки для наружного блока кондиционера
Размещение внутреннего блока в комнате зависит от расположения основных «зон обитания» проживающих, так как холодная струя воздуха не должна идти на человека. Также местоположение определяется из технических аспектов, а именно:
- допустимые длина трассы и перепад высот между блоками системы;
- максимальное отсечение теплопритоков из окна или двери;
- соблюдение допустимых расстояний от потолка до блока и от пола до прибора;
- отсутствие преград для выходящего потока в виде предметов интерьера;
- отсутствие отопительных приборов и открытого огня на расстоянии 1-1,5 метров.
Установить внешний блок домашнего кондиционера можно на обычном фасаде здания или на лоджии/балконе, закрепив его к стене или на вентилируемый фасад, сайдинг и т.д.
На фасаде
При стандартном креплении наружного блока к кронштейнам на стене следует соблюдать установленные изготовителем расстояния от теплообменника и боковых сторон до стен и возможных преград. Когда проводится установка кондиционера на фасад, обычно под кронштейны сверлят малым перфоратором отверстия в соответствии с размером дюбелей – это примерно 100 мм. В эти отверстия вставляют дюбели и «глухарями» прикручивают кронштейны к стене. Блок фиксируют на них гайками и болтами через крепежные отверстия на кронштейнах и специальных «лапках» самого устройства.
На вентилируемом фасаде
Сегодня большую популярность набирают вентилируемые фасады, облицовочные материалы типа сайдинга. Если предполагается установка кондиционера на сайдинг или вентилируемый фасад, то следует учесть, что по требованиям техники безопасности такой материал должен выдерживать нагрузку в 2-3 раза больше, чем дает наружный блок, то есть речь идет о запасе прочности.
Обычно при установке кондиционера на сайдинг и подобные материалы кронштейны закрепляют через направляющие втулки. Выглядит это так:
- сверлят отверстия в фасаде под втулку;
- в стене сверлят отверстия под цангу;
- закрепляют в стене шпильку через цангу;
- на шпильку надевают втулку нужной длины;
- на эту шпильку надевают кронштейн и закрепляют его гайкой.
На лоджии или балконе
Когда внешний блок размещают на лоджии или балконе, необходимо позаботиться об укреплении балконного ограждения, так как вибрации при работе способны постепенно ослабить их. Желательно установить внешний блок кондиционера на лоджии сбоку, так как это предотвратит попадание конденсата на прохожих. Следует выбирать сторону, на которую меньше всего попадают в течение дня лучи от солнца.
При наличии незастекленной лоджии или балкона лучше поставить блок на данной территории, так как это обеспечит защиту от падающих сосулек зимой.
Установка внешнего блока на лоджии с застеклением нежелательна в силу отсутствия достаточного воздухообмена между конденсаторным теплообменником и окружающей средой, что обычно приводит к учащению циклов включения/выключения из-за перегрева, снижению эффективности работы и преждевременному выходу из строя компрессора.
Вакуумирование для чего и как сделать
Вакуумирование необходимо для того, чтобы очистить медные трубки от воздуха и влаги, которая попадает вовнутрь во время монтажа. Если ее не удалить, будет создаваться большая нагрузка, а компрессор, соответственно, будет перегреваться.
Существует два способа выкуумирования сплит-системы.
Метод пшика
Если посмотреть на порт, в который подключаются медные трубки, можно увидеть две заглушки, помимо гайки со штуцером. Обе заглушки откручиваются.
Работа производиться с портом большего диаметра. Внутри есть специальный разъем под шестигранный ключ. Размер подбирается по месту, а также его можно найти в инструкции.
На 1 секунду ключом проворачиваем клапан на 90 градусов, затем отпускаем. Это значит, что в систему было выпущено немного фреона, что привело к излишнему давлению. На этом же порту есть золотник, на который необходимо нажать пальцем, чтобы запустить выпуск смеси фреона и остаточных газов. Операция проводится 1-2секунды 2-3 раза.
После всего на золотник одевается заглушка, а порт с шестигранником откручивается полностью, чтобы запустить фреон в систему
Важно убедиться, что все заглушки плотно закручены, можно смазать резьбу мылом для большей герметизации
Вакуумный насос
Вакуумный насос подключается к золотнику на 20-30 минут. За это время он должен полностью вакуумировать систему. Затем насос отключается, но трубка остается в золотнике на протяжении 15-ти минут. Это нужно для того, чтобы наблюдать с помощью манометра за давлением. Если стрелка замерла и стоит на месте, значит все хорошо. Хаотичное движение стрелки говорит об утечке воздуха или влаги, поэтому следует повторно включить насос.
Прежде, чем отсоединить насос, необходимо впустить фреон в систему с помощью шестигранного ключа. Характерный звук в системе говорит об успешном запуске. После этого необходимо быстро отсоединить насос.
