Установка обратного клапана на насосную станцию: этапы монтажа и ошибки

Устройство клапанов обратного давления воды

Материалом для штамповки элементов сборного корпуса служит латунь. Сплав обладает устойчивостью к воздействию агрессивных веществ (кислород, минеральные соли, сера, марганец, соединения железа, органика и пр.), которые находятся в воде в растворенном виде или взвешенном состоянии. Наружную поверхность изделия покрывают гальваническим покрытием (никелируют).

Детали золотника выполняют из сплава меди с цинком или высокопрочного полимера. Материал уплотнительной прокладки между запорными дисками — резина или силикон. Пружина сделана из специального сорта нержавеющей стали.

Порядок и нюансы установки

Перед установкой запорного элемента после насоса следует учитывать, что мощность прибора уменьшится за счет преодоления сопротивления пружины или затвора. Но зато насосу не придется все время нагнетать давление в системе, оно создается однажды и впоследствии только поддерживается. Таким образом, работа агрегата становится более рациональной.

Если устройство устанавливается на уже смонтированную систему водопровода, место установки выбирается между насосом и насосной станцией. Необходимо сделать разрыв трубопровода, на один его край установить клапан и соединить сгоном с другим краем.
В канализационных трубах устройство устанавливается для предотвращения обратного тока отработанной воды и отходов жизнедеятельности. Таким образом можно избежать утечки жидкости через унитаз при засорении общей канализации. Установка производится на горизонтальном или на вертикальном срезе в действующую или новую систему канализации, в местах, где есть трубы нужного диаметра. Диаметр запорного клапана здесь может быть от 50 до 100 мм. Соединение делается с помощью переходника с чугуна на пластик. Для врезки в чугунную трубу понадобится углошлифовальная машина.

Есть системы параллельного движения, где наряду с естественным течением воды используется насос. Установка клапана в этом случае необходима.

Для установки запорного элемента на систему водоснабжения и отопления необходимы инструменты для врезки в трубу: болгарка для металлических труб, а для пластиковых подойдет обычная ножовка. На трубах из металла для соединения необходимо сделать резьбу с помощью резьбонарезочного инструмента. Устанавливается обратный клапан с использованием разводного и газового ключа. После этого труба, к которой прикручено устройство, соединяется с другой ее частью сгоном с помощью нужного ключа. Для соединения пластиковых труб используются специальные переходники.

Если вы немного разбираетесь в сантехнике и есть свободное время, установить агрегат самостоятельно не составит труда. Неспециалисты в данном вопросе всегда могут перепоручить работу опытному мастеру.

Обратный клапан поддержки давления

Существует несколько конструкций обратных клапанов для трубопроводов с общим принципом работы. Все они должны обеспечивать однонаправленное движение рабочей жидкости, для чего внутри имеют запорный механизм. Он открывается по направлению потока, не препятствуя ему, а при попытке обратного тока воды незамедлительно закрывается.

Обычный обратный клапан состоит из:

корпуса;
запорно-регулирующего элемента (рабочего органа);
пружины (в ряде моделей она отсутствует).

Энергия напора воды, текущей в прямом направлении, отжимает запорный элемент от седла, создавая тем самым рабочее окно для беспрепятственного движения жидкости. А при изменении тока на обратный этот затвор под действием пружины и водного давления возвращается на исходное место, перекрывая трубопровод.

Изделия данного вида трубной арматуры различаются конструктивно, используемыми при штамповке материалами, а также способом крепежа к трубам. При этом практически все разновидности обратных клапанов могут использоваться при монтаже насосных станций, но не всегда это бывает практично и целесообразно.

Конструктивные разновидности изделий

Запорный элемент может передвигаться параллельно, перпендикулярно и под углом к оси трубопровода. Чаще всего при сухих трубах он в седло опускается под собственным весом. Устройство обеспечивает нормальное давление в водопроводе, предотвращая обратный ток поставляемой к водоразбору воды.

Поэтому при монтаже отдельных моделей обратных клапанов необходимо следить не только за стрелкой направления потока, но и за правильностью расположения крышки, где размещена направляющая для движущейся запорной детали.

Внутренний запор в обратном клапане может быть выполнен в виде:

золотника, состоящего из штока и запирающих тарелок;
цельного либо разделенного на две створки диска;
шарика с пружинящим механизмом и уплотняющими прокладками.

В клапанах с диаметром больше 400 мм диск при возвращении в седло достаточно сильно ударяется о корпус, что неизбежно ведет к поломке устройства. Чтобы избежать преждевременно износа арматуры, подобные затворы оснащают гидравлическими демпферами, которые делают ход диска плавным.

Однако в быту такие безударные обратные клапана не используются. В продаже есть более простые и дешевые аналоги.

Если обратный клапан нужен небольшого размера, то модель стоит выбирать либо шаровую, либо двустворчатую. В первом случае внутри перемещается небольшой шарик по и обратно движению воды, а во втором – перекрытие трубы производится за счет двух половинок диска закрепленных на одном стержне. Корпус обоих изделий получается малогабаритным из-за отсутствия внутри движущегося золотника с широким шагом перемещения.

Также существуют конструкции невозвратного типа с принудительным открытием/закрытием затвора. Управление потоком в этом случае производится за счет механических либо ручных устройств. Однако подобная обратно-запорная арматура в быту с насосными станциями не применяется. Она попросту для насосов не нужна.

Классификация по типу крепления

Помимо конструктивных различий в рабочем элементе обратные клапана, используемые для установки с насосными станциями, различаются и по способу крепления. Выбор здесь зависит от материала трубопроводов и технологии их соединения.

По способу соединения с трубами обратные клапана подразделяются на:

Муфтовые.
Фланцевые.
Межфланцевые.
Наварные (под сварку).

Первая разновидность с трубопроводами соединяется посредством резьбового перехода, а вторая подключается благодаря фланцам с уплотнителями. Межфланцевые обратные клапана вовсе не имеют собственных креплений, их фиксируют между фланцами других элементов водопровода с помощью длинных шпилек.

Отличительной характеристике конструкции и назначение клапана обратного типа

Приспособление по размеру небольшое, однако без него поддерживать водонапор в системе не представляется возможным. Оно принадлежит к той сантехнической арматуре, которая предназначается предупреждать изменение направления потока жидкости. Можно повстречать пневматические водонапорные установки, в моделях которых заложен обратный затвор. В большинстве случаев он комплектуется со всасывающим шлангом. Но большинство изделий поставляется без данной детали, ее приходится покупать отдельно. Рабочий принцип аналогичен известному многим клапану вентиляции: пропускает поток в одном направлении и блокирует в ином.

Имеется очень и очень много видов обратных клапанов. Для использования в бытовых целях применяются:

1. Пружинные муфтовые. Состоят из 2-ух частей, объединенных резьбой и установленной между ними прокладкой из резины.
2. Аналогичные, однако с латунным золотником, имеющим сферообразную форму. Выделяются большой пропускной способностью.
3. Комбинированные пружинные, включающие воздухоотводчика, через который стравливают воздух. Благодаря аналогичным устройствам становится проще обслуживание системы.
4. Пружинные с полипропиленовым корпусом. Ставят на водомерный узел из того же материала.

Место монтажа: подающая магистраль, ввод в независимую систему конкретно за насосом или перед ним. В зависимости от размещения обратные клапаны бывают донными и трубопроводными. Первые предохраняют от возвратного тока воды, поднятой из источника, когда оборудование выключено. Вторые предохраняют падение давления в системе. Если в начале всасывающей трубы не стоит клапан, то когда насос остановится, вода течет назад, в магистрали появляются воздушные пробки. При запуске «досуха» приходят в негодность уплотнители, после перегорает подмокший электрический двигатель.

Станция насосная с доным клапаном

Современные помпы защищены от подобных грозных последствий, а старые модели от этого не защищены. Но все равно после каждой остановки станции нужно будет заливать воду – так она устроена. Установка арматуры запорной на трубе забора обязательна. Нужно собственно это простое устройство которое работает механически, из-за того что никакая электроника не в состоянии одолеть силу земной тяжести, под влиянием которой жидкость течет из труб, если не стоит клапан обратный.

Трубопроводная арматура запорного типа играет несколько иную роль. Она предназначается в значительной степени оберегать не насос, а систему распределения домашней воды. Закрывая поток, не даёт возвратиться в мембранный бак, поддерживая напор. Монтаж насосной станции без клапана обратного типа на раздаче вызывает гидроудары, работу устройства во внештатном режиме. Установка затвора увеличивает надежность и результативность провода воды, увеличивает рабочий срок сантехоборудования, приборов которые используются в домашних условиях.

Хитрость с водяной станцией в доме

Размеры обратных клапанов зависят от области использования:

обыкновенный – применяется почти что во всех системах водообеспечения;
очень маленький – ставится в середине отрезков трубы водяного счетчика;
не очень большой – располагают на выходе учетного прибора;
большой – выполняют из чугуна, используются в промышленных системах.

Отливают деталь из латуни: металл устойчив к влиянию солей, минералов и кислот, которые растворены в воде. Материалом для иных элементов служит медь и цинк или специализированные составы полимера. Все прокладки резиновые или силиконовые. Также реализовываются устройства из нержавейки. Они выделяются большой ценой из-за прочности и очень высокой коррозионные стойкости. При возможности приобрести такую деталь не нужно смотреть на стоимость – она служит верой и правдой. Латунную приходится менять или ремонтировать очень часто.

Приспособление для насосной станции

Область использования не исчерпывается станцией с насосом. В бытовых целях клапан обратный применяется:

на стояках горячей и холодной воды, если жилая площадь в многоэтажке;
в нагревательных устройствах – электрический водонагреватель, электрическая или колонка газовая;
для местного отопления приватного дома;
ими оборудуется канализация для устранения опасных ситуаций.

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

2 Запорная арматура – виды и правила монтажа

Клапан располагают на подающей трубе. По конструктивному исполнению различают две модели. Первая имеют диск и пружину, которая от напора воды смещается и пропускает поток. У второй есть поперечные створки, которые открываются и закрываются в зависимости от возникающего давления. Вместе с бытовыми насосами чаще применяется муфтовый, а фланцевый преимущественно в более мощных устройствах. Перед ним устанавливают сетчатый фильтр. Он преграждает путь биологическим загрязнениям и твердым частицам, предупреждая их проникновение в водопроводную систему.

Установка донного устройства

Устройство монтируется в направлении стрелки на корпусе. От дна колодца или скважины выдерживается расстояние в пределах 0,5–1 м. Между поверхностью воды и клапаном выдерживают не менее 30 см. Погружные насосы не оборудуются фильтром перед обратным клапаном. Их конструкция предусматривает встроенную защиту от попадания твердых частиц, которые способствуют износу внутренних поверхностей. Запорное устройство в этом случае устанавливают после помпы перед всасывающим шлангом. Оно предотвращает спад давления в системе.

Трубопроводные клапаны поддержки напора различаются устройством, но принцип работы общий. Они призваны обеспечить движение водного потока в заданном направлении и препятствовать возвращению. Для этого внутри имеется запорный механизм. Под давлением рабочей жидкости он открывается и пропускает ее, а попытке обратного движения препятствует. Трубопровод перекрывается, вода остается в системе, напор сохраняется. Простой клапан состоит из немногих деталей:

корпус с рабочей камерой;
регулирующий орган;
исполнитель – пружина.

Модели отличаются конструктивным исполнением, применяемыми при изготовлении материалами и креплением к трубам. Почти все разновидности используются при монтаже насосных станций, но не всегда установка обратного клапана практична и целесообразна. В системах, где немного точек забора, водопроводная конструкция успешно функционирует без них.

Трубопроводный обратный клапан перед насосом

Основная деталь обратного клапана – запорный элемент, который по отношению к оси трубы передвигается в одном из возможных направлений: параллельном, перпендикулярном и под углом

При монтаже обращают внимание не только на стрелку, указывающую направление потока. В ряде моделей смотрят на расположение крышки, в которой перемещается запорная деталь

Она может выполняться в нескольких вариантах:

1. Подъемный. Запор двигается вниз или вверх, реагируя на давление воды, закрывается под воздействием пружины. Имеет солидные габариты, поэтому применение нашел преимущественно в промышленном водоснабжении.
2. Шаровый. Используется шарик из резины или чугуна, пружина не предусмотрена. Самое простое, но эффективное устройство, которое прекрасно справляется со своей задачей.
3. Поворотный. Затвор в виде откидного лепестка. Модель применяется с трубами, диаметр которых превышает 50 мм.

В быту используют устройства, выполненные последними двумя способами. В отличие от вариантов с движущимся золотником они малогабаритные, не требуют большого пространства для перемещения. В одном случае поток регулируется шариком, который открывает и закрывает отверстие, реагируя на давление и направление движения воды. Во втором – функцию запорного механизма выполняют две половинки диска, размещенные на одном стержне.

Запорная арматура муфтовая и фланцевая

Обратные клапаны отличаются не только внутренним устройством, но и установкой. Вариант предопределяется материалом трубопровода и технологией соединения. С насосными станциями используют изделия:

муфтовые – применяется резьба;
фланцевые – имеются фланцы с обеих сторон и на трубах, между ними устанавливают прокладки;
межфланцевые – собственное крепление отсутствует, присоединяются к фланцам труб длинными шпильками.

Для домашнего водоснабжения предпочтительнее выбирать модели, имеющие подъемно-пружинный запорный механизм и муфтовое соединение. Они легко устанавливаются на ответную резьбу, расположенную на трубопроводе. Отличаются ремонтопригодностью: больное место – пружина, которая иногда подводит, но она просто меняется. В инструкции указывают, из какого материала изготовлена. Если пластиковая – очень мало служит, лучше выбрать из нержавеющей стали.

Где ставить обратный клапан

Для начала пару слов о том, как обозначается обратный клапан на воду на схемах. Для него существует специальный значок. Это два треугольника, развернутые вершинами друг к другу. Один их треугольников закрашен, один нет. Направление движения рабочей среды указывается стрелкой. В обратном направлении поток закрыт.

Графическое обозначение обратного клапана на схемах

В общем-то, четкого указания, где именно надо ставить обратный клапан, нет

Важно, чтобы он выполнял свои функции, а место его установки — дело вторичное. Надо, чтобы система водоснабжения или отопления работала правильно

А конкретное его место определяете по параметрам системы и по удобству обслуживания

Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе

А конкретное его место определяете по параметрам системы и по удобству обслуживания. Исключение — ввод воды в квартире. Тут вам четко скажут, обратный клапан ставим перед счетчиком и никак иначе.

Где ставить обратный клапан на воду при вводе ее в квартиру — после счетчика

Например, в обвязке бойлера на подающем трубопроводе должен стоять обратный (запорный) клапан. Он предотвращает попадание горячей воды в систему, которое может произойти, когда вода нагреется и этим создаст повышенное давление, которое может «передавить» водопроводное. В таком случае лучше ставить обратник поближе к источнику горячей воды, чтобы не подвергать тепловой нагрузке другие элементы обвязки и трубы холодной воды, которые далеко не всегда сегодня из металла.

На скважине или в колодце с погружным насосом

Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.

Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования

Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.

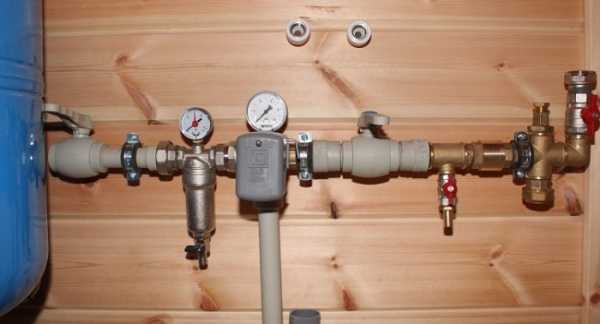

Место установки обратного клапана в системе водоснабжения с погружным насосом

Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

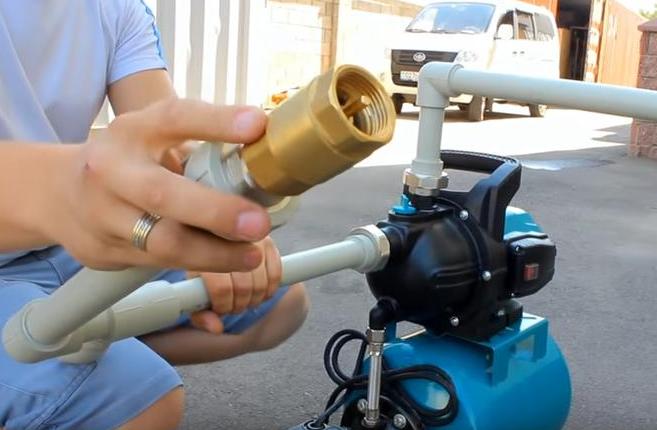

С насосной станцией

Как уже говорили, некоторые модели насосных станций имеют обратный клапан. Нужно ли ставить второй на всасывающем трубопроводе? Снова-таки, если поднимается вода менее чем на 7 метров, можно обойтись без него или поставить на входе в дом.

Для насосной станции лучше обратный клапан с фильтром

Если вертикальный подъем больше, ставить надо на входе. Зачем? А потому что при выключенном насосе вода будет стекать обратно. И при включении, качать будет воздух, и только потом воду. И сразу скажем, что далеко не все станции нормально переносят такой режим. Поэтому если слышите, что вода после выключения насоса возвращается в колодец или скважину, лучше переделайте систему.

Обратный клапан с фильтром для установки с насосной станцией

Как видите, в данной схеме обратный клапан устанавливается на конце трубы. Так как он чувствителен к загрязнениям, лучше воду предварительно очистить. Можно накрутить стандартные фильтры, а можно поставить со встроенной сеткой. Какой вариант лучше? Наверное, все-таки, первый. Во-первых, можете собрать последовательно столько фильтров, сколько надо, чтобы подавать относительно очищенную воду. Во-вторых, менять один фильтр или один клапан дешевле, чем фильтр с клапаном. Возни при монтаже больше, но не критично.

Как правильно установить обратный клапан для воды в квартире?

Обратный клапан — это разновидность запорной водопроводной арматуры прямого действия. Предназначен он для обеспечения течения воды в нужном направлении и для предотвращения изменения направления потока на противоположное. Защищает от высокого давления трубопроводы, насосы и другое оборудование, а при повреждениях отдельных участков ограничивает количество вытекающей из системы жидкости. Используется в современных системах отопления и водоснабжения.

Классификация

По конструктивным особенностям эти устройства делятся на:

Дисковые пружинные. У этой разновидности клапана запорным механизмом является диск со штоком на пружине. При наличии нормального давления диск находится в открытом положении и пропускает поток воды. Когда давление падает и жидкость стремится в обратном направлении, она прижимает диск к седлу, перекрывая отверстие.
Шариковые пружинные. Механизм состоит из металлического шарика и пружины. При отсутствии давления жидкости шарик прижимается к стенкам отверстия, перекрывая его. Такое устройство предназначено для труб с небольшим диаметром.
Подъемно-поворотные. Основа конструкции – крышка, закрепленная на оси. При нормальном движении воды крышка находится в открытом положении, при обратном токе — захлопывается.
Подъемно-золотниковые. Принцип работы заключается в том, что подпружиненный золотник прижимается давлением оттекающей обратно воды и запирает отверстие.
Двустворчатые. Используются для труб большого диаметра. Защищают крупные системы от гидроударов, смягчают их действие.

Основные металлы, из которых изготавливаются запорные механизмы — это латунь, чугун, нержавейка. Наиболее подходящими для использования в быту специалисты считают латунные конструкции.

https://youtube.com/watch?v=vIT81Ujbsrk

Где он устанавливается, до или после счетчика?

Так как цель установки запорного элемента — контроль потока в одну сторону, на его поверхности обязательно изображена стрелка, указывающая направление движения воды.

В системах отопления клапан позволяет разделить контуры, направить водный поток в нужном направлении в каждом из них и предотвратить попадание уже подогретой жидкости обратно в систему холодного водоснабжения.

Наличие этого простого и недорогого устройства помогает предотвратить серьезные и дорогостоящие поломки.
