Откосы
Эти комплектующие для окон ПВХ используют для отделки внутри помещения, и охватывают все пространство металлопластиковых конструкций. Главным назначением этих комплектующих есть закрытие монтажного шва рамы с проемом окна. У них небольшая толщина. Чаще всего откосы используются для отделки окна на конечной стадии, что делает оконный проем привлекательным.
Сегодня самыми красивыми, дешевыми и надежными считают пластиковые откосы. Их преимуществами являются быстрая установка и теплоизоляция. Эти комплектующие не потребуют особенного ухода и не повреждаются механически.
Установка внешней мембранной ленты под отлив
Установите внешнюю мембранную ленту для обеспечения гидроизоляции монтажного шва под отливом. Для этого:
- Отрежьте 1 кусок мембранной ленты длиной, равной ширине оконной рамы + 10 см на углы.
- Снимите антиадгезионную бумагу с одной клеевой полосы ленты и приклейте ленту к подставочному профилю снаружи, плотно прижав для лучшего сцепления с поверхностью.
- Снимите антиадгезионную бумагу со второй клеевой полосы и приклейте ленту к нижней части оконного проема, плотно прижав для лучшего сцепления с поверхностью.
- По углам ленту необходимо загнуть таким образом, чтобы загнутые части образовывали бортики для защиты нижних углов оконного проема.
Установка пластиковых откосов
Пластиковые откосы устанавливаются в один день с окном для панельных и блочных домов и на второй день для сталинских домов.
В качестве откосов используется или бельгийская сэндвич-панель (на изображении) или немецкие пластиковые откосы VEKA со съемными наличниками.
Отличия между различными пластиковыми откосами не существенны, однако следует их знать.
Бельгийская сэндвич-панель может быть установлена в рассвет (не под прямым углом к окну), что визуально увеличивает оконный проем. Выбор пластиковых откосов VEKA оправдан для более аккуратной поклейки обоев при уже установленных откосах. Благодаря съемному наличнику, края обоев будут аккуратно спрятаны под ним.
Совет: если у Вас в квартире ремонт, то наличники на откосы из бельгийской сэндвич-панели лучше установить после поклейки обоев самостоятельно – так получится аккуратнее и симпатичнее).
Заполнение монтажных швов полиуретановой пеной
- При температуре воздуха выше 0 oС увлажните поверхность оконного проема помощью пульверизатора. В зимнее время необходимо проверить перед выпениванием, чтобы баллон с пеной был комнатной температуры (для этого можно на некоторое время опустить его в ведро с горячей водой).
- Накрутите баллон с профессиональной монтажной пеной на пистолет и хорошо встряхните 10-15 раз.
- Начните заполнять монтажный шов пеной снизу вверх, держа баллон вверх дном. Если монтажный шов более 50 мм шириной или глубиной, его лучше заполнять в несколько слоев.
- При использовании профессиональной пены шов заполняется на 70%-80% его глубины. При использовании бытовой пены (с адаптером) не рекомендуется заполнять шов более 40-50%, т.к. эта пена имеет большое вторичное расширение.
- Далее необходимо заполнить монтажный шов пеной по периметру оконной рамы. При нанесении пены, баллон необходимо периодически встряхивать – для лучшего смешения компонентов и более качественного выхода пены.
- Запеньте пространство под оконной рамой в соответствии с вышеописанными правилами.
Не пробивайте и не сжигайте баллон даже после использования! |
Требования к монтажному шву
Монтажные швы узлов примыкания оконных и дверных блоков изготавливают в соответствии с требованиями ГОСТ 30971-2012 по конструкторской и технологической документации, утвержденной в установленном порядке (п.5.1.1 ГОСТ 30971-2012).
Варианты устройства монтажного шва по ГОСТ 30971-2012 приведены на рисунке 2.
Условные обозначения принятые на рисунке:
- I — наружный водоизоляционный паропроницаемый слой;
- II — центральный тепло-, звукоизоляционный слой;
- III — внутренний пароизоляционный слой;
- IV — дополнительный водо- и пароизоляционный слой.
Требования к размерам монтажных зазоров установлены в разделе 5.2 ГОСТ 30971-2012.
Согласно п.5.2.1 минимальные размеры монтажных зазоров для оконных блоков различной конструкции принимают в соответствии с таблицей 2, рисунком 3, а также из условия обеспечения возможности свободного температурного расширения оконного блока без возникновения изгибных деформаций профильных элементов.
Таблица 2 ГОСТ 30971-2012 — Размеры монтажного зазора
Материал профильных элементов
Габаритный размер оконного блока, мм
Размер монтажного зазора, мм
2 Алюминиевые сплавы
3 ПВХ белого цвета
4 ПВХ белого цвета
5 ПВХ, окрашенный в массе
6 ПВХ, окрашенный в массе
Согласно п.5.2.3 ГОСТ 30971-2012 отклонение от вертикали и горизонтали сторон проема не должно превышать 4,0 мм на 1 м.
Проверку проводят тремя способами:
- строительным уровнем, при этом измерение ширины и высоты проводят не менее трех раз;
- измерением диагоналей проема;
- лазерным построителем плоскостей.
При определении монтажных зазоров необходимо учесть предельное отклонение от размеров коробок оконного блока. Отклонения от вертикали и горизонтали смонтированных оконных блоков не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту изделия. Установка оконных блоков в проемы, имеющие отклонения геометрических размеров, превышающие указанные в 5.2.3, не допускается (п.5.2.4 ГОСТ 30971-2012).
В соответствии с п.5.3.1 ГОСТ 30971-2012 кромки и поверхности проемов не должны иметь выколов, раковин, наплывов раствора и других повреждений высотой (глубиной) более 10 мм. Поверхности, имеющие масляные загрязнения, следует обезжиривать. Рыхлые, осыпающиеся участки поверхностей проема должны быть упрочнены (обработаны связующими составами или специальными пленочными материалами).
Монтажный узел должен быть спроектирован так, чтобы долговечность материалов, применяемых для устройства монтажных швов, была не менее 20 лет согласно 5.1.9. (п.А.1.4 ГОСТ 30971-2012)
п.5.1.9 ГОСТ 30971-2012 общее конструктивное решение узла примыкания (включая монтажный шов, элементы дополнительной атмосферозащиты, отделку откосов, а также все другие элементы, обеспечивающие сопряжение оконного блока с проемом в законченном виде) должно исключать возможность инфильтрации холодного воздуха через монтажные швы в зимнее время (сквозное продувание).
Изменения с 2002 года
Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.
Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.
Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html
Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.
Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

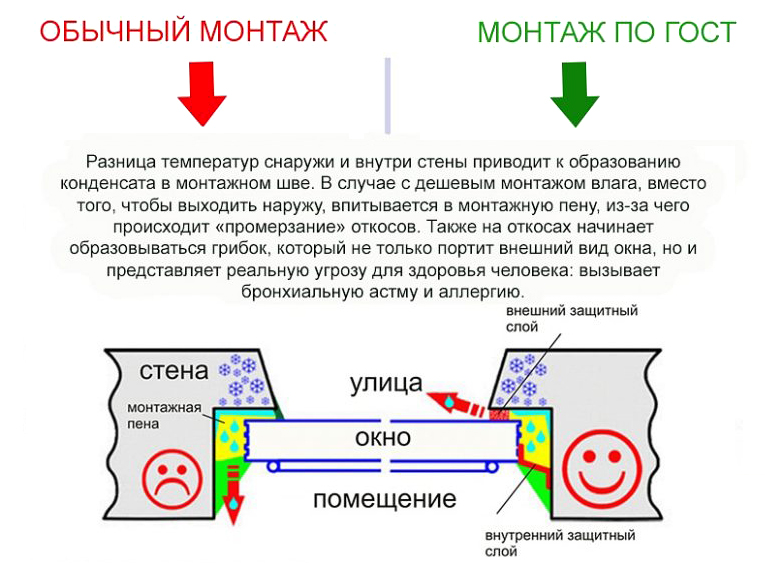

Почему именно швам – такое внимание?
Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

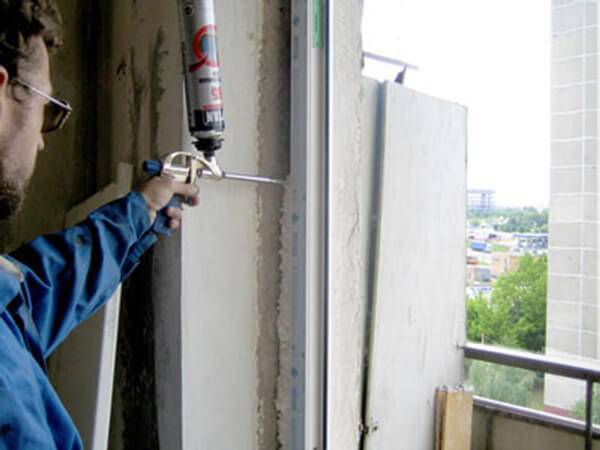

Запенивание монтажного шва окна ПВХ
А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.
ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.
Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).
Монтажный шов по ГОСТ 30971-2002
Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.
Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.
В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.
Уплотнительная лента ПСУЛ
Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества
В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака
В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.
Контроль монтажных швов при установке окон ПВХ
Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.
https://youtube.com/watch?v=ORcLKpyr7NE
Установка пластиковых подоконников в соответствии с ГОСТ
Монтаж пластикового подоконника осуществляется несколькими способами. В основном изделия устанавливаются так, чтобы доска с обеих сторон на небольшую глубину (от 1,5 до 3 см) входила в стену, а по ширине была больше проема. Изделие должно быть длиннее и шире площадки под окном, где будет устанавливаться, это не только поможет хорошо укрепить и лучше его зафиксировать, оно будет намного выгоднее смотреться с эстетической точки зрения.
Схема монтажа подоконника
Этапы монтажа
- Углубления в откосах делаются с помощью зубила и молотка, можно использовать и другой подходящий инструмент.
Для монтажа подоконника нужно сделать углубления в откосах
- Подоконная доска заводится под раму примерно на 1 см. Бывает так, что между панелью и нижней частью проема имеется большой зазор, но его можно уменьшить с помощью цементного раствора, оставив 5-10 мм для запуска доски.
- Перед тем как приступить к монтажу, следует очистить площадку от мусора и пыли, после чего проверить на наличие неровностей, поэтому потребуется строительный уровень. Для выравнивания поверхности применяется цементный раствор.
- Когда площадка будет подготовлена, можно приступать к монтажу подоконной доски.
Для фиксации подоконника ПВХ используют строительный раствор
Когда доска будет полностью установлена, снимается защитное покрытие и некрасивые торцы закрываются декоративными заглушками, которые лучше приобретать сразу.
Защитное покрытие подоконника после установки нужно удалить
Установка подоконника достаточна простая, необязательно иметь профессиональные навыки. Основными требованиями являются аккуратность и соблюдение некоторых правил:
- Не нажимать сильно на поверхность при распиливании, что поможет избежать деформаций и сколов.
- Не торопиться и распиливать после того, как будет все вымерено до точности.
Это поможет даже непрофессионалу сделать все аккуратно и качественно, что станет залогом продолжительного срока эксплуатации. Крепление подоконной доски ПВХ по ГОСТу осуществляется с помощью строительного раствора, специального клея («жидкие гвозди»), монтажной пены или металлических крепежных элементов (профиля) на саморезы или винты.
Для устранения щели под установленным подоконником используют монтажную пену
Установка пластиковых откосов и аксессуаров на окна
Откосы в панельных домах можно обустраивать в день установки окон Откосы из ПВХ монтируют в день установки окна в блочных и панельных зданиях, в кирпичных строениях ставят на второй день.
Используют варианты:
- сэндвич-панели;
- откосы из пластика со снимаемыми наличниками.
Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.
Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.
Рекомендуется сразу заказать москитную сетку
К категории аксессуаров относят элементы:
- проветриватель ступенчатой формы;
- москитная сетка;
- фиксатор;
- капельники;
- жалюзи, другие приспособления для улучшения работы.
Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.
Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.
Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.
Нормативные документы
Установка окон ПВХ по ГОСТу станет гарантией его долгой и беспроблемной службы. Сегодня все виды связанных с этой областью работ регламентируются четырьмя основным стандартами:
- ГОСТ 30674-99. В нем содержится общая информация по вопросу и основные требования к окнам. О самом процессе установки в этом ГОСТе практически не упоминается.
- ГОСТ Р52749-2007. Данный стандарт акцентирован на процессе установки окон с использованием паропроницаемой саморасширящейся уплотнительной ленты.
- ГОСТ 30971-2012. В этом документе содержится наиболее подробная информация по вопросу. В нем также можно найти точные требования по размеру окон, параметрах устройства и материалах заполнения швов, способов крепления конструкций и подобная информация. Здесь же описаны требования к нормативной документации, некоторые гарантийные обязательства исполнителя работ и общие требования к выполнению работ. Данный стандарт был введен в начале 2014 года и пришел на смену устаревшему ГОСТу 30971-2002 на монтаж окон.
- СНиП 23-02-2003. Стандарт устанавливает параметры тепловой защиты помещений. Достаточно упомянуть, что он требует установку 3-камерного стеклопакета для большинства климатических поясов России и 5-камерного для Сибири.
Стандарты учитывают климатический пояс, в котором будет устанавливаться окно из пластика
Все перечисленные выше нормативные документы являются действующими, но при этом не обязательными к исполнению. Единственным исключением стали различные требования, так или иначе касающиеся безопасности. Соответствие ГОСТам помогает лишь добиться высочайшего качества установки окна.
Мифы о пластиковых окнах
Миф 1. Пластиковые окна закупоривают проем и «не дышат»
Современные конструкции оборудованы качественной фурнитурой и уплотнительной резиной по периметру створки и рамы, исключающей проникновение сквозняка в помещение. Не привыкшему к такой герметичности пользователю первое время кажется, что в квартире стало душно. По сравнению со старыми деревянными рамами, которые «дышали» благодаря щелям и рассохшейся древесине, пластиковые окна действительно не пропускают воздух. Чтобы избежать духоты и обеспечить доступ свежего воздуха, необходимо не менее 2 раз в день проветривать комнату по 15 минут. Новые деревянные окна тоже не «дышат» естественным образом. Поверхность рамы обрабатывают специальными пропитками и лаками, через поры которых не проходит ветер. Изделия из дерева требуют ежедневного проветривания для комфортного микроклимата в помещении.
Миф 2. Окна из пластика неэкологичны
Распространено мнение, что пластиковые конструкции опасны для здоровья. Чаще всего покупатель реагирует на упоминание свинца в составе профиля ПВХ. Для жесткости, прочности, увеличения срока службы, красивого внешнего вида, надежной защиты от впитывания влаги в пластик добавляются различные стабилизаторы. Эти добавки могут быть на основе свинца или соединения кальция и цинка. Только в состав материала входит не сам свинец, а его соединение, что абсолютно не влияет на здоровье человека. Та же пищевая соль – это натрия хлорид. Если бы мы говорили о том, что соль состоит из хлора, стали бы мы употреблять ее в пищу? Но соединение разительно отличается от самого химического элемента. То же самое и с добавками в профиль. Безопасность пластика давно изучена и доказана. Из этого материала мы каждый день используем такие вещи как зубная щетка, очки, посуда. Детские бутылочки сделаны из пластика и даже в медицине без него не обойтись, те же сосуды для донорской крови выполнены из ПВХ.
ГОСТ 30971-2012 для установки пластиковых окон
В ГОСТе 30971-2012 для оконной системы указаны общие технические условия для монтажных швов и узлов примыканий оконных систем к проемам стен. Норма действует на территории России и еще 5 стран СНГ. «Монтаж пластикового окна по ГОСТу» требует точных измерений наклона профиля относительно проема. Проверка осуществляется отвесом и уровнем.
На этапе установки важно правильно рассчитать количество и расположение анкеров по ГОСТУ. Для установки двухстворчатого окна понадобится 14 анкеров
Такое количество кажется избыточным, но выполнение требований ГОСТ 30971-2012 гарантирует долговечность ПВХ-окна. Укладка 3-го слоя шва для пароизоляции также нерациональна, однако повышает срок службы утеплителя в 2-3 раза.
Целесообразно руководствоваться положениями ГОСТа 30971-2012 при установке окна в новом доме. При демонтаже старые стены осыпаются и скалываются, а «правила монтажа пластиковых окон по ГОСТу» предусматривают установку на проем с выкосами и выемками не выше 10 мм. Это предполагает затраты на грунтовку и штукатурку, которые сохнут дольше суток. И даже после этого от пароизоляционной ленты пользы не будет.
Монтаж окон ПВХ
Пластиковые окна возможно грамотно смонтировать, в соответствии с государственными стандартами, при условии изготовления их, с помощью промышленного оборудования и абсолютного совпадения с замерами, произведёнными заблаговременно.
Подготовительные работы учитывают соответствие проема, который необходимо выполнить на достаточной высоте и ширине, относительно оконного блока, но не менее двух и не более пяти сантиметров для формирования полноценного трехслойного монтажного шва.
Владельцам квартир в новых домах проще, ведь установленные в них окна не требуют сложного демонтажа. Он необходим только при их абсолютной замене. Для того, чтобы удалить старое окно, необходимо снять створки. Обычно данный этап не представляет собой особенной сложности. Он включает в себя удаление стёкол. Это производится очень аккуратно, чтобы они не выпали.

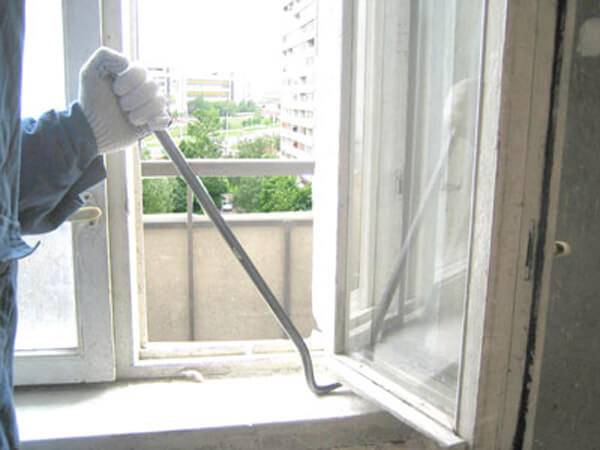

С окна снимают створки. Демонтируют оконные наличники. При необходимости демонтируют (сбиваются) откосы.
Если её требуется удалить, можно это сделать быстро, сохраняя целостность данной детали и пригодность для дальнейшей эксплуатации. Ведь она может найти применение, как для окна дачного домика, так и конструкции в теплицу. Многие распиливают старую раму по частям, используя дисковую пилу.
Следующий этап монтажа стеклопакета – устранение загрязнений, мусора и отходов ранее используемого герметика. Согласно ГОСТу, все углубления и щели, которые расположены в проёме и имеют диаметр, больше 2 мм, подвергаются зачистки из штукатурного или шпаклевочного раствора. Но штукатурка высыхает, примерно через пять или восемь дней, и проём в течении этого времени должен быть открыт.
Далее на внутреннюю сторону, чтобы защитить монтажный шов от влажности, наклеивается полнобутиловая пароизоляционная внутренняя лента, закреплённая в углах. После этого конструкция помещается в место проема и выравнивается подушками и опорными колодками.
Затем просверливают стену, создавая отверстия, в которые вставляют дюбеля, вместе с вертикальными распорными колодками, располагая их по боковым сторонам рамы, закрепляя окно. На зафиксированное окно уже можно установить створки.
На следующим этапе утепляют оконный шов, с помощью монтажной пены. Обычно качественная герметизация производится профессиональным средством из специального пистолета, имеющего вторичное расширение. Перед тем, как нанести пену, выполняют увлажнение проёма, используя пульверизатор.
Зазоры между стеной и рамой запениваются монтажной пеной.
Из баллона распыляют пену и заполняют ей проемы почти полностью, оставляя пустыми, примерно на 30 процентов. Боковые швы следует обработать данным средством в несколько слоев. В зимнее время используют те же материалы, но устойчивые к морозам.
Спустя 15 или 20 минут, с момента обработки монтажной пеной закрывается внутренняя лента. В место, расположенное под подоконником накладывают металлизированную пароизоляционную ленту. С наружной части под отлив монтируют внешнюю диффузионную паропроницаемую ленту. На этом заканчивается монтаж стеклопакета.
Технология установки пластиковых окон, согласно ГОСТ 30674-99
В «ГОСТе на установку пластиковых окон 30674-99» содержатся рекомендации по показателям теплоизоляционных свойств пластиковых окон. Для однокамерных стеклопакетов значение сопротивления теплопередаче в °С/Вт имеет широкий диапазон, варьируясь в пределах 0,35-0,63. Для двухкамерных профилей этот показатель составляет 0,49-0,56. Наличие теплоотражающего покрытия на двухкамерном профиле повышает значение до 57-72 °С/Вт.
В «ГОСТе установки окон ПВХ ГОСТ 30674-99» указана долговечность оконных профилей, в зависимости от материала:
- для ПВХ-профилей – 40 лет;
- для стеклопакетов – 20 лет;
- для уплотняющих прокладок – 10 лет.
Согласно «правилам установки окон по ГОСТу», звукоизоляция профиля должна превышать 26дБА. Рекомендуемый коэффициент светопропускания составляет 0,35-0,60, зависимо от наличия специального покрытия.
Особенности установки алюминиевых окон
Гост на алюминиевые окна включает несколько разделов. В первом указаны общие характеристики изделий, на которые распространяется действие документации. Вторая часть представляет собой ссылки на другие нормативные документы с требованиями к монтажу алюминиевых окон.
Третий раздел посвящен классификации изделий и их маркировке. Алюминиевые окна отличаются по свойствам, типам и по размеру.
Типы алюминиевых профилей
Каждому присваивается условное обозначение, в котором указывают параметры окон. Четвертый раздел называется «Технические требования». В нем изложены показатели качества изделий. Также в этой части ГОСТа приводят граничные параметры алюминиевых оконных систем по весу, геометрии и условия предельных отклонений от них. Еще в этом разделе можно найти требования к эксплуатации, конструкции и комплектации поставляемых блоков. Здесь описаны правила упаковки изделий, их маркировки. Перечислены основные требования к монтажу.
