Необходимые инструменты и приспособления
Перед началом процесса установки особенно важно убедиться, что в наличии имеются все необходимые инструменты и приспособления. Некоторые производители включают определенные детали в комплект, однако зачастую кое-какой инвентарь приходится приобретать дополнительно
Предметы, которые понадобятся во время монтирования портативного кондиционера:
- измерительная лента;
- маркер или карандаш;
- накладка для герметизации;
- пила, которая пригодится на тот случай, если понадобится внести некоторые изменения в область установки;
- насадка для трубоотвода;
- универсальный нож;
- мыльная вода.
Стоит учитывать, что этими предметами возможный набор требуемого оборудования не ограничивается. В случае если помещение не проветривается через обычное окно, могут понадобиться дополнительные инструменты.
Пульверизаторный увлажнитель
Такие устройства повышают влажность воздуха, поэтому есть смысл их использовать при сухом климате. Если влажность воздуха и так высока, пульверизаторный кондиционер только усугубит ситуацию.
Для сборки понадобится вентилятор и корпус, например, пластиковое ведро с крышкой. Сконструируйте простейшее приспособление для забора воздуха, для чего используйте пластмассовые сантехнические отводы или бутылки, в зависимости от типа вентилятора.
Принцип работы заключается в отборе воздуха снаружи при помощи вентилятора и нагнетании его в испарительную камеру. Проходя через воду, воздушный поток охлаждается и выходит наружу. Вентилятор вставьте в воздухозаборный патрубок, чтобы он забирал внешний поток воздуха и направлял его внутрь емкости кондиционера.
В качестве выходного патрубка будет выступать пульверизатор с возможностью регулирования потока.
Периодически необходимо доливать воду в бак кондиционера. При низкой влажности и средней мощности вентилятора расход жидкости будет около 1 л/ час, поэтому в качестве емкости рекомендуется использовать ведро или контейнер с крышкой.
Особенности установки
Мобильный кондиционер представляет собой моноблок, чаще всего похожий на тумбочку с колесами. Устанавливать его нужно на ровную поверхность. Но здесь есть небольшие нюансы.
Если установка закрытых мобильных кондиционеров будет производиться на полу, то холодная струя будет бить косо вверх. Вниз она будет растекаться, отразившись от потолка, поэтому расход электричества будет выше. Лучше поставить прибор на тумбочку или полку в углу помещения.
Открытые кондиционеры иначе называют офисными. Установка таких мобильных приборов должна производиться на полу, ближе к центру.
В квартирах офисные кондиционеры стоит устанавливать только в том случае, если в них имеется приточно-вытяжная вентиляция (ПВВ). Но жилых помещений, нуждающихся в таких модификациях, мало. Самому же устанавливать ПВВ, чтобы потом купить открытый кондиционер, будет дороже, чем установить полноценную сплит-систему, поэтому чаще всего в квартиры покупают приборы закрытого типа.
При выводе шланга могут возникнуть некоторые проблемы.
Воздуховод имеет не очень большую длину, наращивать ее нельзя, иначе не будет хватать мощности вентилятора, т. к. он рассчитан на конкретную протяженность. По этой причине мобильный кондиционер ставят чаще около окна или балкона.
Кондиционер устанавливается недалеко от окна
Воздуховод кондиционера выводится на улицу несколькими способами.

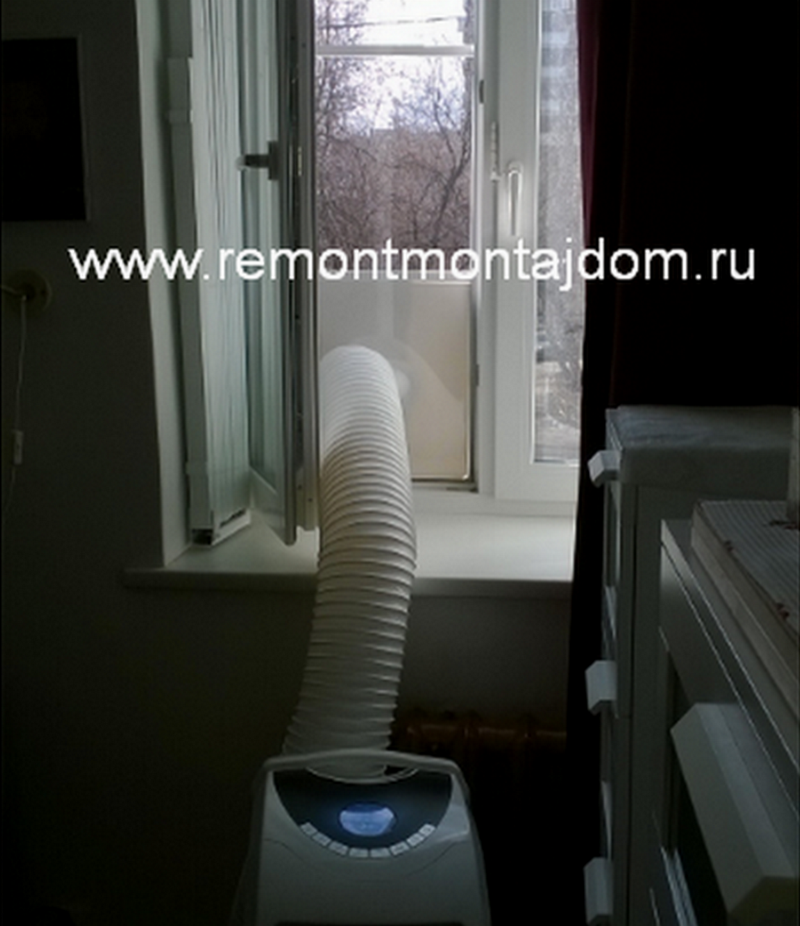

- Можно вывести трубу в открытое окно, но это не лучшее решение. При таком способе в помещение заходит теплый воздух с улицы. Из-за этого прибор работает не очень эффективно.

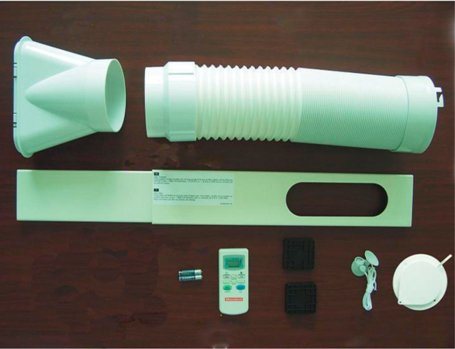

- Можно вырезать своеобразную «шторку» и вставить ее в окно. Патрубок выводится через нее. Чаще всего используется этот способ. Разберем его более подробно. Для того чтобы сделать «шторку» на оконную раму, вам понадобятся кусок оргстекла, малярный скотч, уплотнитель, строительный нож. Для начала нужно разработать схему монтажа. Желательно прибор установить недалеко от окна, чтобы шланг не сильно изгибался. Далее произведите замеры створки окна. По ним надо будет вырезать лист. Измерьте наружный диаметр шланга, вырежьте во вставке отверстие на 3–4 мм меньше внешнего диаметра воздуховода. С помощью резиновых уплотнителей загерметизируйте конструкцию. Далее следует открыть окно и оставить его в этом положении. По периметру рамы вмонтируйте вставку из оргстекла. После этого потребуется присоединить дренажного шланга к воздуховоду. Его следует вставить к вытяжному отверстию прибора. Другой конец шланга выводится на улицу.
- Тепло отводится через форточку. Это можно реализовать с помощью специальной заглушки с отводом, совпадающим по размеру с форточкой. В этом случае она заменяет собой стекло. Шланг мобильного кондиционера подсоединяется к отводу заглушки. При таком способе об отличной работе прибора можно не беспокоиться. Проблема в том, что форточки в пластиковых окнах имеются далеко не всегда.

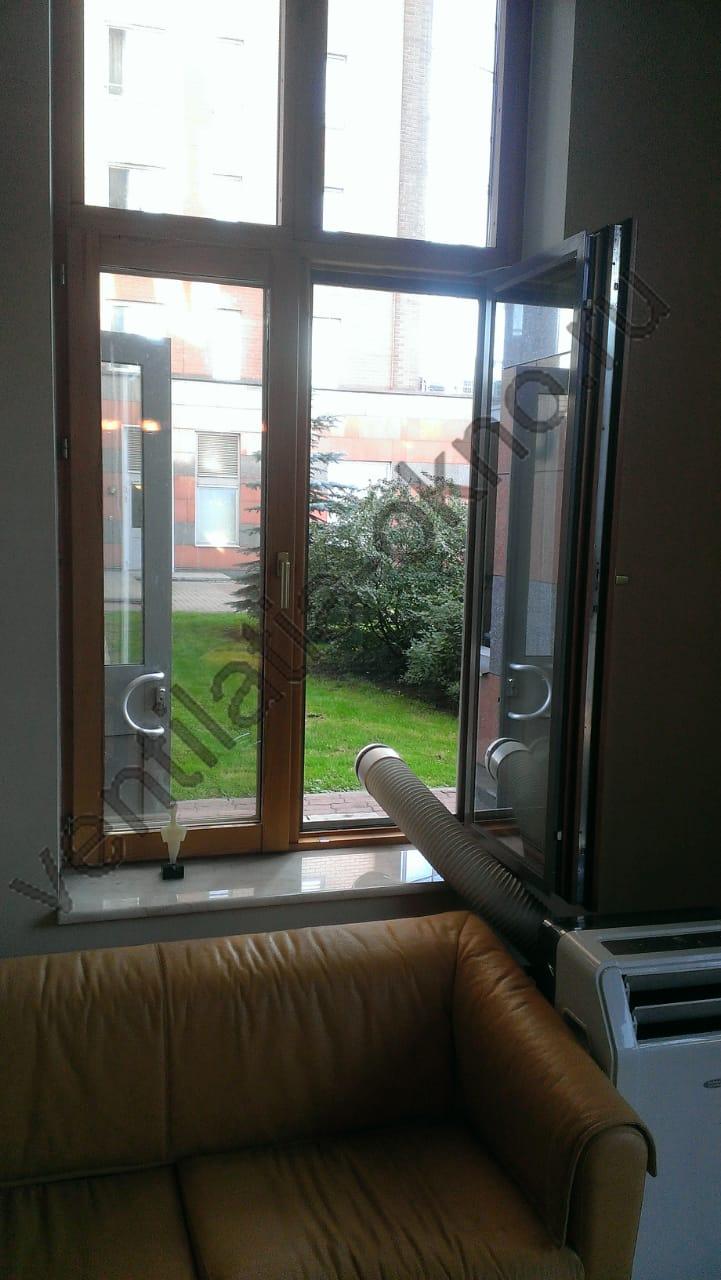

- Шланг выводится через чуть приоткрытое окно. В этом случае для того, чтобы прибор работал эффективно, применяется специальный переходник — вставка. Он поставляется ко многим моделям кондиционеров.
- Вывод шланга можно осуществить через вытяжную вентиляцию
- Можно выводить воздуховод через дверь балкона. В этом случае пользуются вставками для дверей из пластика. Они также поставляются с большинством моделей кондиционеров. Вставка не нуждается в дополнительном утеплении или герметизации.
- Установка прибора непосредственно на балконе. Кто-то считает, что это позволяет улучшить качество воздуха, т. к. перерабатываются и потоки с улицы. Но специалисты не рекомендуют этот способ. Если балкон плотно закрыт, то прибор не сможет самостоятельно охлаждаться. Из-за этого перегреется компрессор, и кондиционер отключится. Если прибор будет установлен на открытой лоджии, то работать он будет на пределе возможностей, поэтому прослужит не так долго, как мог бы.
- Можно проделать в стене отверстие для отвода холодного воздуха. Не забудьте о заглушке для него. В холодное время года без нее не обойтись.
Если установка вашего мобильного кондиционера будет производиться последним способом, то могут возникнуть некоторые сложности. Проделывать отверстия в несущих стенах многоквартирного дома нежелательно. В съемной квартире вам также вряд ли разрешат подобные манипуляции со стенами. Однако если вы хотите установить прибор на даче или в собственном доме, то в этом случае вы добьетесь его наибольшей эффективности.
После того как вы выбрали, как установить мобильный кондиционер, остается лишь подключить его к электросети.

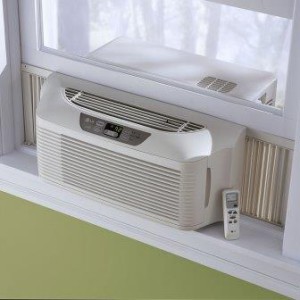

Заправка оконных кондиционеров
Перед тем, как заправить агрегат, необходимо понять, нужна ли ему дозаправка? В большинстве случаев оконные устройства не нуждаются в регулярной дозаправке благодаря особенностям конструкции. Здесь все соединения запаяны, что уменьшает риск протечки фреона.
Самостоятельно заправить прибор вряд ли получится – для этого обратитесь в специализированную фирму. Мастера отыщут место протечки, запаяют его, предварительно наполнив медную трубку фреоном.
Кондиционеры на окно считаются долговечными приборами. Они легко устанавливаются в раму пластикового или деревянного окна, просты в эксплуатации и не требуют дозаправки. Такие агрегаты станут эффективным помощником при борьбе с жарой в летнее время года.
Отличная статья 1
- Еще больше интересного:
Требования к монтажу
При установке изделия в оконный блок, крепление осуществляется непосредственно в конструкции последнего. При этом надо учитывать, чтобы решетки для забора воздуха не перекрывались — иначе электрический двигатель кондиционера из-за отсутствия нормального притока воздуха быстро перегреется.
Самостоятельно устанавливать бытовые приборы такого класса весьма трудоемкая работа, она требует определенных технических знаний, умения, аккуратных и точных действий. Малейший перекос плоскости окна и изделия чреват негативными последствиями, а любая халатность может привести к повреждению дорогостоящего оборудования. Если вы все же решились проводить монтаж кондиционера самостоятельно, надо ознакомиться со следующими важными моментами.
- Для любой конструкции такого изделия предполагается прокладка отдельной линии электрической проводки, обязательная установка УЗО (устройство защитного отключения) в квартирном щитке. Подключать оконного типа кондиционер надо в отдельную розетку, использовать переноски категорически запрещается.
- Между корпусом кондиционера и оконным блоком не должно быть никаких зазоров, во избежание сквозняков и прочих негативных воздействий на эффективную работу изделия.
Только четкие выполнения последовательных действий при монтаже оборудования смогут обеспечить нормальную эксплуатацию и стабильную работу изделия.
Выбор кондиционера
Мобильные, они же портативные, кондиционеры работают за счет охлаждения теплого воздуха и его последующего выпуска из помещения через специальный шланг. Этот процесс возможен благодаря хладагентам. Для того чтобы убедиться, что мобильный кондиционер действительно работает, необходимо удостовериться, что горячий воздух выходит из помещения (предпочтительно – через окно наружу). Поглощаемое тепло заставляет хладагент испаряться, после чего охлажденный воздух возвращается в комнату с установленным оборудованием.
Прежде чем заказать какой бы то ни было кондиционер для квартиры или дома, необходимо изучить его требования к питанию. Количество электроэнергии, потребляемое мобильным кондиционером, напрямую зависит от размера устройства, режима и часов работы, а также модели. Если человек ищет прибор, который не опустошит его кошелек, будет лучше выбрать устройство, потребляющее минимальное количество электроэнергии.
У крупных мобильных кондиционеров есть вентиляторы и массивные компрессоры, которые требуют большей мощности по сравнению с небольшими агрегатами. По этой причине владельцам малых или средних помещений не стоит приобретать устройства с емкостью, большей, нежели требуется для комнаты. Как правило, производители мобильных кондиционеров указывают рекомендуемое для установки прибора пространство, что значительно упрощает процесс выбора агрегата. Оно обозначается числом, которое называется оценка.
В таком случае аппарат не будет перенапрягаться и тратить лишнюю электроэнергию. Обычно вместе с самим кондиционером поставляется и комплект для крепления.
Самостоятельное выявление неполадок
Если ваш кондиционер вдруг перестал охлаждать воздух во вверенном ему помещении, можно самостоятельно определить причину неполадки:
- Не работает. Причиной может быть отсутствие электропитания. Случается из-за повреждения штепселя или шнура, перегорания предохранителя или отсутствия напряжения в электросети.
- Слабо охлаждает. Воздушному потоку мешает загрязненный фильтр, постороннее препятствие или установленный рядом прибор, генерирующий тепло.
- Плохо греет. Расположенный на улице теплообменник заледенел, что препятствует циркуляции воздуха.
Нормально работающий оконный кондиционер при запуске и остановке термостата издает еле слышный щелчок, а после выключения компрессора незначительный период времени вентилятор будет еще работать.
Принцип работы
Распространённым заблуждением является мнение, что климатические установки для окон выполняют ключевые функции очистки и охлаждения воздуха в помещении в результате забора воздушных масс снаружи.
В процессе эксплуатации с целью охлаждения, нагнетаемый компрессором хладагент циркулирует между испарителем, расположенным с внутренней стороны моноблока, и теплообменником, располагающимся на внешней части конструкции.
Работа центробежного вентилятора обеспечивает закачку в устройство воздуха, который поступает сначала в пылевой фильтр, затем обдувает испаритель, далее оставляет тепло хладагенту. Таким образом, происходит охлаждение воздушных масс, и воздух комфортной температуры поступает обратно в помещение.

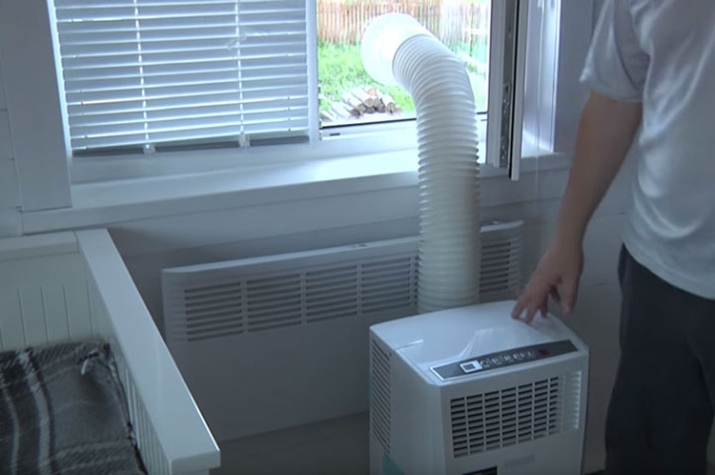

Как установить напольный мобильный кондиционер
Внешний вид кондиционера с воздуховодом — это тумба небольшого размера, к которой прикреплен гофрированный шланг (или два). Длина его 2 метра. Шланг выводится в форточку или специальное отверстие на улицу.
Так как монтаж несложен, то его можно установить самостоятельно. Если нужно его зафиксировать в окне, приобретают заглушки, с помощью которых герметизируют гофру для напольного кондиционера.
Приобретать или нет эту климатическую технику, решать нужно в каждом случае индивидуально. Но если жарким летом вы хотите иметь уютный островок прохлады, то, при небольших размерах комнаты, напольный кондиционер идеально вам подойдет.
Этапы установки
Стоит отметить, что данные устройства и сегодня являются одними из самых распространенных, среди устройств для кондиционирования воздуха. Высокий спрос обусловлен небольшими компактными размерами, достаточно высокой эффективностью работы и надежностью самих устройств.
Сама конструкция представляет собой единый блок, в котором расположены все механизмы. Обычно устройство устанавливается в специально подготовленный для него проем, причем само устройство должно быть несколько меньше проема, примерно на 15 см с каждой стороны.
Установка оконного кондиционера своими руками должна быть выполнена таким образом, чтобы место под кондиционер обладало высокой защитой от попадания внутрь дождя. Желательно поместить прибор в тени, чтобы полностью исключить попадание на него лучей солнца.
Жалюзи оконного кондиционера
Устройство имеет специальные жалюзи, через которые происходит забор воздуха. Обычно они располагаются в верхней части корпуса. Они не должны быть ничем закрыты или загромождены, впоследствии это приведет к выходу небольшой установки из строя.
- В заранее подготовленный стенной проем для прибора устанавливается специальная рама, имеющая откосы, выполненные из стальных уголков.
- Рама закрепляется таким образом, чтобы наружный край был несколько ниже относительно внутреннего края рамы, то есть нужно выполнить небольшой наклон. В дальнейшем это сделает слив конденсата из устройства более быстрым и удобным.
- Зазоры между стенками проема и самим прибором необходимо загерметизировать монтажной пеной. Следует добавить, что многие современные модели имеют специальный кожух, который снимается и монтируется отдельно.
- Последним этапом является подключение прибора к сети электропитания. Если мощность устройства невелика, то его можно спокойно подключать в обычную розетку. Но есть кондиционеры, которые имеют большую мощность и для их подключения требуется вывести отдельную розетку с заземлением и отдельный автомат для подстраховки во время работы.
Монтаж кондиционера своими руками
Этапы монтажа мобильного моноблока
Перед тем как начать монтаж, необходимо продумать четкий план действий или нарисовать схему. Производители советуют устанавливать моноблок рядом с окном, чтобы снизить сопротивление потоку воздуха снаружи. Так же нужно избегать переломов на шланге воздухоотвода.
Изготавливаем оконную вставку
Для начала производим все размеры (желательно несколько раз), а конкретно – проем окна. Затем необходимо определить диаметр воздухоотвода. Дальше, с помощью ножа или пилы по металлу вырезаем вставку, в соответствии с размерами. У нас получается прямоугольник из пластика или оргстекла. В нем мы прорезаем отверстие меньше на 3-4 мм диаметра гофрированной трубы воздухоотвода. Это нужно для надежной фиксации трубы.
Герметичность
Не нужно объяснять, что этот процесс очень важный, так как вставленный лист оргстекла – это единственная преграда для плохих погодных условий. Для надежной герметизации лучше всего использовать резиновую самоклеющуюся ленту, герметик или на крайний случай монтажную пену. Все это можно приобрести на любом рынке или строительном магазине.
Установка оконной вставки
Открываем окно и фиксируем его в открытом положении, чтобы не двигалось. Затем с помощью резиновой ленты или герметика крепим вставку из оргстекла к оконной раме.
Монтаж мобильного моноблока
Перед тем как включать моноблок, он должен постоять в вертикальном положении два-три часа. Вот и весь монтаж моноблока. Как вы заметили – в установке нет ничего сложного. Но наличие минимального слесарского опыта и навыка требуется все равно.
Принцип работы мобильного моноблока
Чтобы удалить теплый воздух, вырабатываемого компрессором, моноблок оборудован гибкой гофрированной трубой, которая выводится на улицу (через оконный проем и т.п.) По понятным причинам отвод теплого воздуха должен быть грамотно продуманным, иначе вся работа мобильного моноблока будет бесполезной.
Дренажная система моноблока отводится несколькими путями:
- В специальный сборник конденсата (его нужно периодически опорожнять)
- Выводится в специальную трубу, которая заканчивается в емкости, которую так же необходимо опорожнять
Другими словами, мобильный кондиционер очень похож на популярные сплит-системы, но есть отличия, достоинства и недостатки, о них мы поговорим ниже.
Подготовка проёма
Непосредственно перед установкой изделия выполняют демонтаж старого заполнения.
Демонтаж старых окон
Выполняется в следующей последовательности:
- Демонтируются наличники, если они есть. Здесь могут возникнуть сложности с удалением крепежа. Если в этом качестве использовались гвозди, нужно поддеть наличник гвоздодёром или тонкой стамеской и чуть потянуть на себя, чтобы слегка вытянуть гвозди из рамы. Если после этого ударом молотка вернуть наличник на место, шляпки гвоздей будут из него торчать, так что за них можно будет ухватиться гвоздодёром или плоскогубцами. При вывинчивании шурупов жало отвёртки нужно вдавливать в пазы на шляпке как можно сильнее, чтобы их не «слизало».
- Остатки штукатурки на откосах сбиваются перфоратором с уже упомянутой «лопатой».
- Далее снимаются створки.
- Из зазора между рамой и стеной удаляются утеплитель и фрагменты штукатурного раствора.
- Демонтируется подоконник. Имеющийся под ним слой цементного раствора сбивается зубилом.
- Вывинчивается крепление рамы, после чего её вырывают из проёма. Беречь старое окно не следует, так как обычно оно выбрасывается. Поэтому раму при необходимости можно и распилить.
Видео: демонтаж старого окна
Демонтаж старых дверей
Старые двери вынимаются из проёма тем же способом, что и окна.
Далее проём нужно очистить от мусора, краски и пыли. В дверном проёме зачистке подвергают и пол, так как порог — неотъемлемая часть металлопластиковой двери. Напольное покрытие должно быть прочно прикреплено к основанию.
После этого стена обрабатывается грунтовкой глубокого проникновения.
вставка в окно для мобильного кондиционера купить
Как вывести гофру от мобильного кондиционера в окно?
Вентиляция мобильного напольного кондиционера!
В сфере нашей деятельности приходилось решать не мало нестандартных решений, как вывести гофру в окно мобильного кондиционера своими руками?
Вставка мобильного кондиционера в пластиковое окно
Оконная вставка (рамка) для мобильного кондиционера из оргстекла.
ВСТАВКА В ОКНО ДЛЯ МОБИЛЬНОГО КОНДИЦИОНЕРА
Мы всегда обращали внимание на вопросы, предложения и отзывы наших клиентов. И столкнулись с таким вопросом, как вентиляция мобильного (напольного) кондиционера, в частности выводы гофры (трубы) в окно для вентиляции мобильного кондиционера , не повреждая конструкции окон. Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием , для вывода гофры мобильного кондиционера , также установка (вывода) гофры в глухие окна, с переделкой створки окна
Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера
Есть конечно же много решений, например, сделать в стеклопакете окна отверстие для вывода гофры, от мобильного кондиционера или замена частей конструкции окна с отверстием , для вывода гофры мобильного кондиционера , также установка (вывода) гофры в глухие окна, с переделкой створки окна. Мы это конечно делаем. Но это не каждого клиента устраивает, т.к. люди не хотят, чтобы переделывали их окна. Основываясь на этом учитывая интересы клиентов, наша компания разработала оконную рамку, предлагая отличное решение по вентиляции мобильного кондиционера.
Вставка в окно для воздуховода мобильного кондиционера
Это съёмная, легкая рамка с прозрачным материалом в алюминиевом каркасе. Устанавливается также, как москитная сетка, в те же крепления. Не нужно делать лишних отверстий. Прозрачный материал очень прочный, не боится дождя, солнца. Если на улице пойдет сильный дождь, Вы с легкостью сможете сами отсоединить гофру (трубу) от рамки, не снимая ее (рамку) с окна, при этом закрыть окно. Так же возможно производства с разной цветовой гаммой, любой сложной конструкции окон, учитывая пожелания заказчика.
Как установить мобильный кондиционер в квартире с пластиковыми окнами?
Наша работа начинается с Вашего звонка. Вас соединяют с мастером, Вы можете задать мастеру интересующие Вас вопросы по поводу вентиляции мобильного напольного кондиционера. Договаривайтесь о встрече с мастером в любое удобное для Вас время. заказывайте заявку с указанием номера телефона, точного адресе, куда мастеру надо подъехать. Перед выездом к Вам, мастер позвонит Вам, сообщит через какое время подъедет по указанному адресу. Снимет замеры, сообщит вам о стоимости изделия. В течении 2-х дней изготовим, установим рамку вставку для вентиляции мобильного кондиционера, подсоединяя трубу (гофру) напольного кондиционера.
Стоимость данной съемной рамки варьируется от сложности окон, от размера.
Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла.
Замер, изготовление и монтаж до 1 м2 — 5500руб. Свыше — площадь Х на 4500руб.
Без замера, только изготовление и монтаж до 1 м2 — 5000руб. Свыше — площадь Х на 4500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 4500руб. Свыше — площадь Х на 4500руб.
Заказ больше двух рамок — 5%
Стоимость оконной вставки (рамки) для мобильного кондиционера из оргстекла.
Без замера, только изготовление и монтаж до 1 м2 — 7000руб. Свыше — площадь Х на 6500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 6500руб. Свыше — площадь Х на 6500руб.
Заказ больше двух рамок — 5%
Стоимость оконной вставки (рамки) для мобильного кондиционера из мягкого стекла на раздвижные окна
Без замера, только изготовление и монтаж до 1 м2 — 6000руб. Свыше — площадь Х на 5500руб.
Без замера и монтажа (самовывоз) до 1 м2 — 5500руб. Свыше — площадь Х на 5500руб.
Заказ больше двух рамок — 5%
Выезд мастера по Москве и до 5км от МКАДа бесплатно.
От МКАДа более 5км. каждый км. 30руб.
Установка напольного кондиционера своими руками
Ме работаем в Москве и Московской области.
Все способы установки мобильного кондиционера в пластиковое окно
Один из оптимальных способов существенно понизить температуру в помещении в жаркое лето – установить мобильный кондиционер. Он доступен по стоимости, имеет ряд дополнительных функций и может свободно перемещаться из одной комнаты в другую. Но при этом возникает вопрос вывода гофротрубы с горячим воздухом за пределы помещения.
В чем сложность?
Почти во всех квартирах и домах деревянные окна были замены на металлопластиковые конструкции. Они герметичны, створка может открываться в нескольких режимах, и плюс к этому -не требуют специального ухода. Однако, при покупке мобильного кондиционера именно их положительные качества являются главным препятствием для монтажа гофрированной трубы, через которую уходит горячий воздух. Набор для ее монтажа почти неизменен для каждой модели мобильного кондиционера. В него входит пластиковый выводной наконечник и корпус для его крепления на поверхности окна (стены). В деревянных окнах можно было вырезать в раме отверстие соответствующего размера, а в зимний период установить заглушку. Однако если в помещении установлены пластиковые окна, такое делать категорически запрещается. Это может привести к следующим последствиям:
- Нарушение герметичности всей конструкции. Резкое падение коэффициента сопротивления теплопередачи приведет к промерзанию рамы в зимний период.
- При попытках вырезать отверстие в стеклопакете также нарушится его герметичность. Помимо появления конденсата на окнах это станет причиной снижения энергосберегающих характеристик конструкции.
К этим последствиям приведут любые изменения в целостности окна – сверление рамы, створки или импоста, установка одинарного стекла с отверстием, вместо полноценного стеклопакета, попытка сделать воздушный канал в цементной стяжке под подоконником. Но какой выход из сложившейся ситуации? Рассмотрим несколько вариантов монтажа мобильного кондиционера в пластиковое окно.
Открытая створка
Самый простой и нетрудоемкий способ – вывести трубу на улицу через открытую створку.
Однако при этом существенно снижается эффективность его работы – некоторая часть охлажденного воздуха будет выходить наружу. Вместе с этим появятся другие неприятные моменты – повышение шума, большое количество пыли и т.д. Такой способ может быть применим только при невозможности сделать небольшие изменения в окне. Чаще всего – это свойственно для съемных квартир, где владельцы попросту не соглашаются на такой шаг.
Изменение конфигурации окна
Большая часть оконных конструкций разделена на 2 части – створка и «глухая». Для установки шланга можно изменить внешний вид створки, добавив к ней несколько элементов.
Конструкция в нижней части разделяется горизонтальным импостом и вместо стеклопакета устанавливается сэндвич панель. В нем предварительно делается отверстие нужной формы. Этот метод дает возможность сохранить все характеристики конструкции и при этом возможно оперативное подключение выводящей трубы для работы кондиционера.
Однако он имеет несколько негативных моментов:
- Финансовые. Необходимо установить импост и заменить старый стеклопакет больших размеров на новый.
- Трудоемкость. При наступлении зимнего периода сэндвич панель с отверстием заменяется на герметичный стеклопакет таких же размеров.
Кроме этого, не в лучшую сторону изменяется внешний вид оконной конструкции – отсутствие симметрии и уменьшение светового проема.
Установка оргстекла
Один из оптимальных способов монтажа мобильного кондиционера – применение оргстекла в качестве ограждающей и крепящей конструкции.
Для этого потребуется выполнить следующие действия:
- При открытой створке замеряем световой проем – расстояние от наружных частей рамы и импоста. К полученной величине прибавляется по 4 см.
- Согласно этим размерам приобретается лист оргстекла толщиной до 3 мм. В нем вырезается отверстие для установки трубы.
- Приобретается набор креплений для москитной сетки «анвис» – стальные уголки. Они крепятся с помощью саморезов к оргстеклу так, чтобы при выносе плотна через открытое окно была возможность зафиксировать их на крыле рамы и импоста. Наглядно это показано на рисунке с москитной сеткой.
Для улучшения герметичности на торцы оргстекла можно установить трубчатый резиновый уплотнитель (как при утеплении по шведской технологии). И теперь достаточно установить получившуюся конструкцию в световой проем по аналогии с москитной сеткой, зафиксировать его положение с помощью крепежных элементов и подключить воздуховод кондиционера. При этом не нужно делать дорогостоящие изменения в конструкции окна, а перед наступлением холодов оргстекло так же просто снимается.
Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков
Для начала нужно определить места, где будут размещаться блоки, трасса и другие элементы климатического оборудования. Для этого нужно пройтись по всей трассе прибором, предназначенным для обнаружения проводки и нанести предварительную разметку.
После этого на стену крепится пластина для фиксации внутреннего блока. Этот элемент размещается строго в горизонтальном положении, поэтому в процессе работы обязательно нужно использовать строительный уровень.
К выбору кронштейнов для монтажа наружных блоков нужно подходить очень ответственно
Порядок установки внутреннего блока:
Пластина прикладывается к стене, выравнивается по уровню и отмечаются места, где будет размещаться крепеж. Пластина убирается, и в отмеченных точках делаются отверстия с помощью дрели. Устанавливаются крепежные элементы. В деревянных домах можно воспользоваться саморезами, для бетонных и кирпичных зданий лучше взять дюбели. Пластина ставится на место и надежно фиксируется
Особое внимание нужно уделить защелкам, которые удерживают блок в нижней части. Останется только проверить горизонтальность пластины и закрепить на ней испаритель
Останется только проверить горизонтальность пластины и закрепить на ней испаритель.
Затем следует установить кондиционер своими руками с наружной стороны. Для этого с учетом нормативов наносится разметка, в соответствии с ней устанавливаются металлические уголки или кронштейны. В качестве крепежа можно использовать анкерные болты из нержавейки размером 10х1 см. К выбору кронштейнов нужно подойти очень ответственно. Эти элементы должны не только выдерживать вес внешнего блока, но и справляться с ветровыми и снеговыми нагрузками.
Удостоверившись, что кронштейны установлены ровно, на них с помощью болтов закрепляется внешний блок. Компрессор к зоне установки нужно опускать очень аккуратно, предварительно обвязав его веревками. В том месте, где через стену будут проходить коммуникации, перфоратором делается сквозное отверстие необходимого размера.
Нельзя устанавливать кондиционер вплотную к потолку или к боковым стенам
Второй этап установки кондиционера своими руками: соединение блоков
Для соединения внешнего и внутреннего блоков используются кабель и медные трубки двух диаметров. Размеры соединительных элементов обычно указаны в инструкции, которая прилагается к сплит-системе. Длина просчитывается с учетом размещения блоков. К полученному значению нужно прибавить 30 см. Обработка медных трубок:
- от бухты делается отрез необходимой длины;
- края расправляются, и устраняются все заусеницы;
- на концах устанавливаются заглушки и пробки;
- надевается теплоизоляция.
После этого трубы требуется вывести через отверстие в стене и загнуть в нужных местах, используя трубогиб. На кабель с двух сторон устанавливаются обжимные наконечники, после чего он заводится в отверстие и подключается в соответствии с инструкцией.
Дренажная трубка при монтаже сплит-системы своими руками подключается к внутреннему блоку (для этого предусмотрен специальный выход) и выводится наружу на расстояние от стены примерно 80 см. Чтобы исключить провисание, ее следует фиксировать на каждом метре. Прежде чем уложить коммуникации в пластиковый короб, их следует связать в пучок, применяя металлизированный скотч или стяжки.
Первым устанавливают наружный блок, а затем монтируют систему внутри помещения
Как подключить кондиционер: подсоединение медных трубок
Сперва трубки подключаются к внутреннему блоку. На его боковой стенке имеется два порта со штуцерами разных диаметров. С них нужно скрутить гайки. В результате этого появится шипение, свидетельствующее о том, что из блока выходит азот, который был закачан производителем. Он необходим для защиты внутренних деталей от окислительных процессов.
Далее с трубок нужно снять заглушки и еще раз проверить их края на наличие дефектов. Поверхность должна быть ровной. После этого на трубы можно надеть накидные гайки.
Затем следует развальцевать края трубок. Выполняя данную процедуру, нужно держать изделие отверстием вниз, чтобы пыль и мелкая стружка не попадали внутрь. Трубка зажимается в держателе так, чтобы снаружи оставалось 2 мм. Затем устанавливается вальцовщик, закручивается винт. Делается это до тех пор, пока цилиндр не перестанет опускаться. В результате этого на изделии образуется «юбка».
Медные трубки подключаются к внутреннему блоку кондиционера
Трубка подключается к выходу внутреннего блока развальцованным краем. В качестве соединительного элемента используется накидная гайка, которая затягивается ключом. Нет необходимости в применении уплотнительных материалов. Аналогичным образом подключаются трубки к внешнему блоку.
