Подбор фрезы
Придя в магазин нетрудно растеряться от изобилия предлагаемых коронок. Как же не ошибиться с выбором, чтобы она не сломалась при проделывании первого же отверстия?
Взяв коронку в руки, хорошо рассмотрите ее. Если это продукция низкого качества, вы визуально сразу сможете увидеть, например, элементы, неаккуратной обработки, бракованное покрытие
Стоит обратить внимание на хвостик коронки, если он слишком легкий, то выполнен из некачественного металла и может быстро сломаться;
Центрирующее сверло и хвостик должны быть основательно закреплены, зазоры недопустимы. Также, если это разборная коронка, надо проверить, каждый цилиндр, идущий в комплекте, насколько легко и ровно каждый из них входит в паз диска
Убедитесь, что ни один из цилиндров не болтается в пазу, ведь от этого будет зависеть качество среза;
Элемент коронки, на который приходится максимальная нагрузка при сверлении, — цилиндры (стаканы) с зубчатой кромкой. Именно от качества материала этого элемента зависит срок эксплуатации всего устройства. Пилы не должны быть слишком тонкими и легко сгибаться, материал должен быть упругим, иначе у вас может не получиться отверстие. Пилы с закаленными зубцами являются более качественными и долговечными. Не забывайте – режущие зубья должны обеспечивать четкий и ровный разрез материала;
Корончатые сверла имеют разный размер (диаметр цилиндра, глубину сверления), если вы берете набор, убедитесь, что в нем есть необходимый вам.
Конструктивные особенности

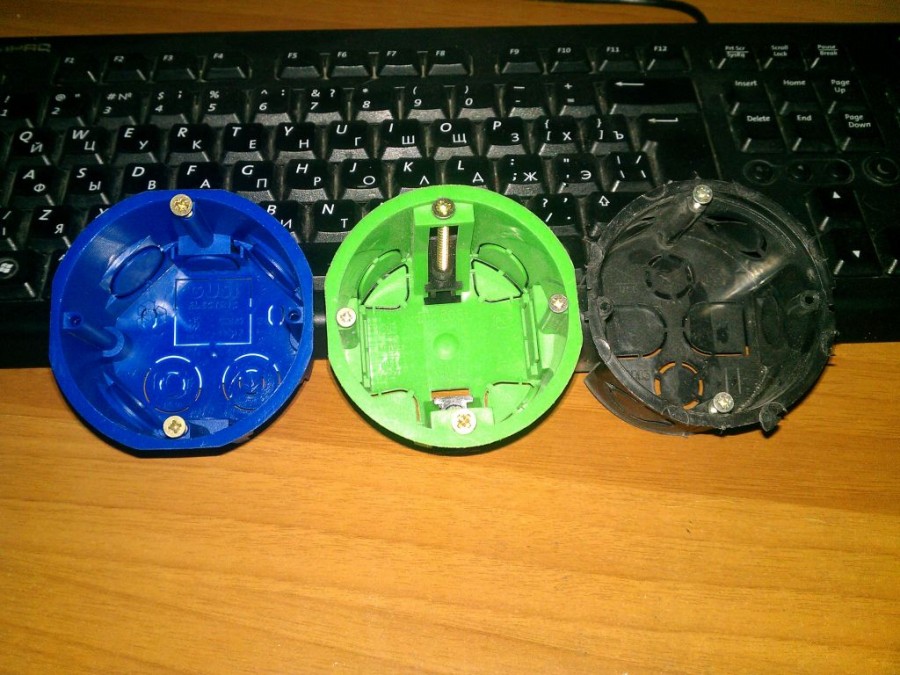

Следующее различие в подрозетниках – особенность самой конструкции. Существуют пластиковые стаканы для установки в гипсокартоне, а также бетоне. Основная разница между ними в наличии специальных прижимных лапок, которые в полых стенах (как правило, гипсовых) позволяют надежно зафиксировать стакан. Эти распорки выглядят следующим образом:
Обычные пластиковые подрозетники по конструкции не отличаются от железных и могут применяться не только для установки в бетон, но и кирпич, газобетон, а также пеноблоки. Фиксация таких изделий производится за счет наложения слоя алебастра в подготовленное отверстие.
Помимо этого подрозетники бывают открытого и скрытого типа установки. Первые чаще всего используют для крепления на плинтус, если есть необходимость провести проводку в плинтусе. Скрытые подрозетники были рассмотрены выше (обычный стакан, с ушками или без них).
По форме монтажные коробки (их еще так могу называть) делятся на круглые, квадратные и овальные. Чаще всего используют круглый вид исполнения, однако иногда возникает необходимость применить квадратные изделия (они немного вместительнее). Овальные подрозетники нужны для того, чтобы одновременно можно было подключить двойную розетку (или 1, но с выключателем света).

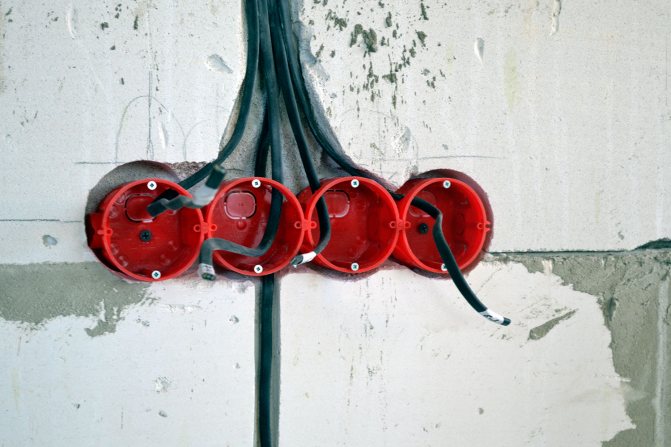

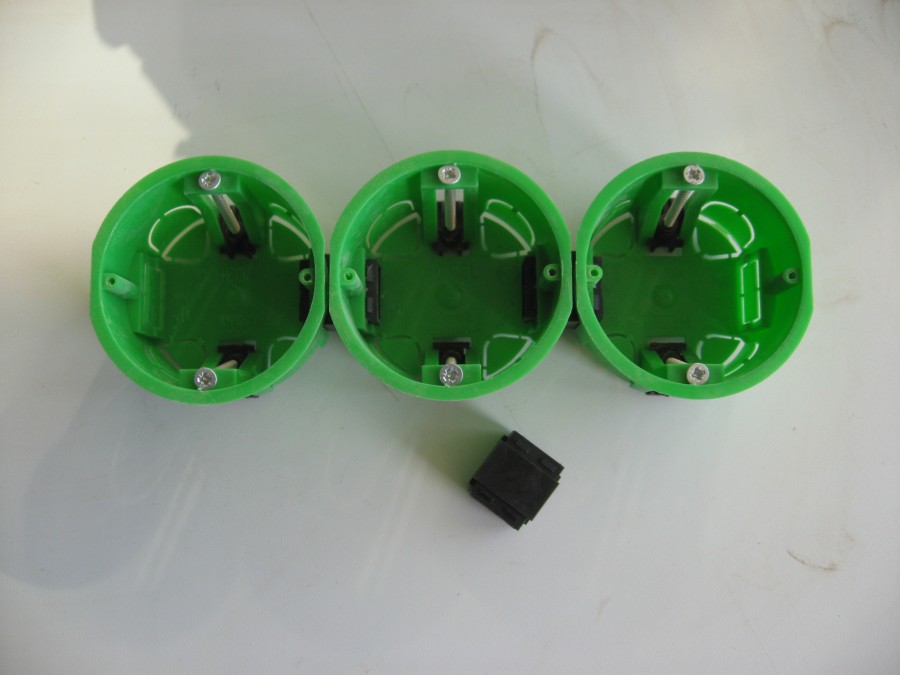

Тут же следует рассказать о составных конструкциях, имеющих соединители, благодаря которым можно собрать до 5 стаканов в одну конструкцию, что удобно, если вы решили установить блок розеток в стене. Фото блочного вида монтажных коробок:
Ну и последнее различие между изделиями – глубина самого стакана. Существуют узкие, стандартные и углубленные подрозетники. Для различных условий применяется каждый отдельный тип корпуса. К примеру, глубокие коробки используют в том случае, если решено проводить электропроводку без распределительных коробок. В этом случае стакан будет сам служить распредкоробкой.
Критерии подбора установочной коробки
Подрозетник для силовой точки скрытой проводки представляет собой пластиковую коробку, напоминающую широкий и короткий стакан. На стенках его перфорацией намечены лючки для ввода в устройство проводов. Имеются приспособления для фиксации подрозетника в цельной или в полой стене и винты для присоединения механизма розетки.
Конструкция несложная, но будущему электрику, подбирающему подрозетник для предстоящей установки, следует учесть:
- Тип материала, из которого сооружена обустраиваемая стена. К цельной стене чаще всего коробку прикручивают саморезами через предназначенные для их ввинчивания отверстия. В полой перегородке из гипсокартонных плит крепление производится посредством винтовой регулировки распорных лапок. Есть универсальные варианты розеток с обоими форматами фиксации. Однако пользоваться распорными лапками лучше при обустройстве гипсокартонной перегородки, т.к. в кирпичной стене они не обеспечат достаточно прочного крепления.
- Форму и размеры подрозетника. Большинство предложенных к продаже розеток рассчитаны на беспрепятственную установку в круглую коробку с диаметром 68 мм, но нередко встречаются и квадратные установочные коробки
- Площадь сечения подсоединяемых к розетке проводов. Дело в том, что между механизмом розетки и дном ее пластикового «подстаканника» должны уложиться петли запаса двух силовых и одного заземляющего проводников.

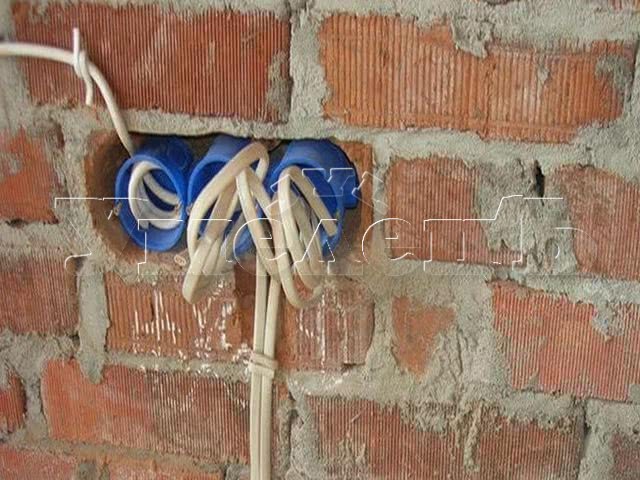

Опытные электрики настоятельно советуют запасаться двадцатью см провода на случай ремонтов, замен и прочих электромонтажных операций. Минимальный, но не очень желательный запас должен составить хотя бы 10 см. Каждый раз при проведении каких-либо работ с механизмом розетки провода будут подрезаться, а их окончания зачищаться. В результате чего запас постепенно «растает».
Из-за нехватки длины провода придется наращивать: скручивать, паять, сваривать и др. Удлинение провода любым из перечисленных способов не только напрягает исполнителя и отнимает время, но и изменяет характеристики токоведущего компонента в точке соединения.
Запас проводов должен быть сформирован именно в петли или в «мягкие» складки. Образование резких заломов крайне нежелательно. Располагать петли на дне установочной коробки нужно так, чтобы зачищенные от изоляции отрезки проводов не соприкасались.
Токоведущие сердцевины проводов с сечением 2,5 квадрата и более указанного размера довольно жесткие. Свернуть и уложить их петлями под колодкой розетки будет весьма проблематично, если внутренняя глубина подрозетника 15-30 полезных см. Значит, для установки розетки, подключенной к источнику толстым кабелем, потребуется более глубокий подрозетник.
Монтаж на различные поверхности
В гипсокартоне задача упрощается, потому что нет необходимости в алебастре. Нужно проделать те же операции, разметка, вырезание определенного размера отверстия, соответствующего с подрозетником, фиксация.
Фиксация коробки в гипсокартоне происходит за счет специальных крепежных лапок, которые прижимаются к гипсокартону при закручивании. Он называется универсальным, его можно крепить к различным тонкостенным поверхностям, в которые входит гипсокартон.
Если коробка, несмотря на плотную фиксацию, сильно выпирает, необходимо снять толщину, и сделать кромки отверстия в гипсокартоне под углом.
Универсальный подрозетник имеет большие размеры, потому что расстояние между лапками составляет 83 мм, что удобно, если у нас имеется розетка либо нестандартный выключатель, у которого расстояние между креплением может быть немного больше.
Аналогично по дереву, если это тонкая деревянная перегородка, но если дом со сруба, тогда возможен вариант прикручивания стенки коробки к срубу на саморезы.
Если куплен универсальный подрозетник для кирпичной стены либо сруба, тогда лапки необходимо выкрутить.
Отверстия в одиночном подрозетнике лучше сделать разогретым ножом, во избежание поломки корпуса. При этом нужно иметь безопасное расстояние от гипсокартона и дерева.
При монтаже на поверхность, которая будет штукатуриться, либо на нее будет ложиться плитка, нет необходимости сверлить отверстия на всю глубину. Следует сделать подрозетник немного выступающим, на 5-7 мм, либо меньше, в зависимости от толщины штукатурки/плитки.
При выборе важно учитывать, что размер глубины розетки может отличаться от глубины подрозетника, также как и диаметр
О чем идет разговор и его важность
Штробление — это вид строительных работ, который выполняется при необходимости монтажа электропроводки и других коммуникаций. Он подразумевает проделывание в стенах специальных углублений (штроб) при помощи специального оборудования.
Так вот речь идет о прокладке в стенах коммуникаций, это в основном прокладка электрической проводки. А иногда и трубы замуровывают, например скрытая подводка воды к ванне или к умывальнику. Сейчас же все умельцы. Покупает человек мощный перфоратор и сразу видит перед собой огромный простор для фантазий
Считаю эту тему важной, поскольку подтачивают ребята несущие конструкции дома. В результате их деятельности могут пострадать все жильцы многоквартирного дома
Классификация подрозетников
Подрозетники классифицируются по нескольким признакам.
По материалу:
- пластмассовые. Наиболее распространены. Стоят недорого, достаточно долговечны;
- металлические. Превосходят предыдущий вариант по прочности и надежности, но применяются мало, поскольку качеств пластика для крепления розетки вполне достаточно. К тому же при использовании металлического подрозетника возрастает вероятность короткого замыкания в нем. Применение этих изделий, благодаря их негорючести, оправдано при устройстве скрытой проводки в стенах из бревен или бруса. Их устанавливают, обмотав базальтовым картоном или иным негорючим теплоизолятором.
Конструктивно:
- для установки в полнотелые стены. Конструктивные элементы имеются только внутри — отливы для крепления розетки;
- для установки в каркасную стену. Помимо отливов внутри, имеют снаружи прижимные планки и отбортовку на торце. При вращении связанных с планками винтов обшивка стены зажимается между ними и отбортовкой.
По способу установки:
- встраиваемые. Имеют вид стакана, устанавливаются в отверстие в стене;
- накладные. Это пластина, прикручиваемая к стене дюбелями. Накладные розетки устанавливаются не только в помещениях с низкими требованиями к эстетике (гаражи, хозпостройки), но иногда и в жилых. Например, над плинтусом, если провод проложен за ним.
По форме:
- круглые. Самый распространенный вариант;

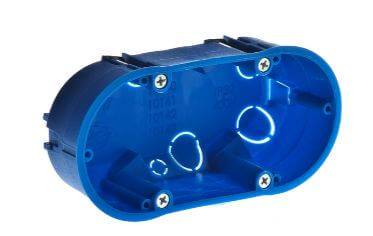

- овальные. Применяются для установки двух устройств, например, розетки и выключателя;
- квадратные. Встречаются редко. В основном такую форму имеют накладные подрозетники.
Подрозетник для каркасной стены можно установить в полнотелую — необходимо только откусить плоскогубцами прижимные планки. Установить подрозетник для полнотелой стены в каркасную нельзя.
Монтажные коробки для розеток будут выполнять несколько функций
Конструкционная – коробка должна быть зафиксирована на стене прочно, чтобы надежно удерживать саму розетку.
Электрическая безопасность – коробки для бетонных, кирпичных и гипсокартонных стен должно быть сделаны из диэлектрического материала, а также предотвращать попадание потенциала электричества с контактов на конструкции несущего типа.
Защита розетки – это тоже немаловажно. Внутрь корпуса не будет попадать пыль, влага, а также различные посторонние предметы.
Пожарная безопасность – при появлении возгорания внутри розетки пламя не будет попадать за пределы подрозетника.
Эстетика – это тоже важно

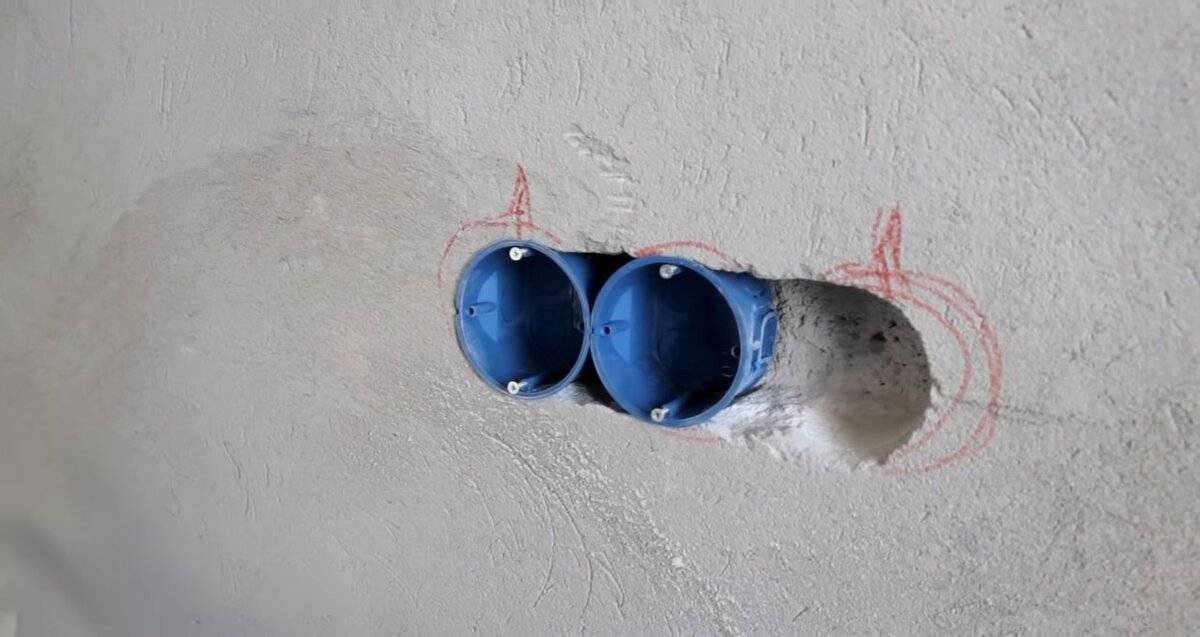

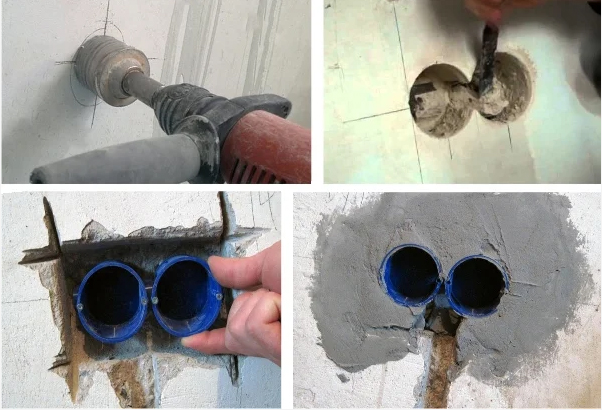

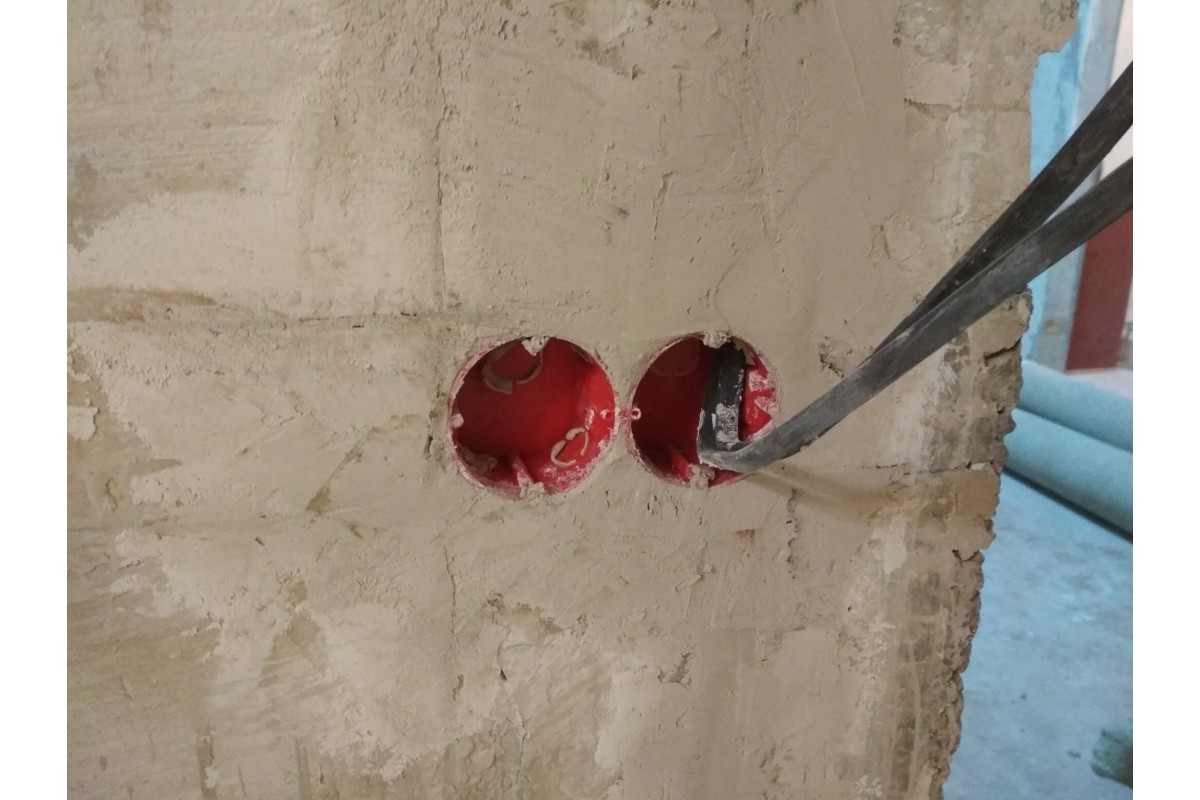

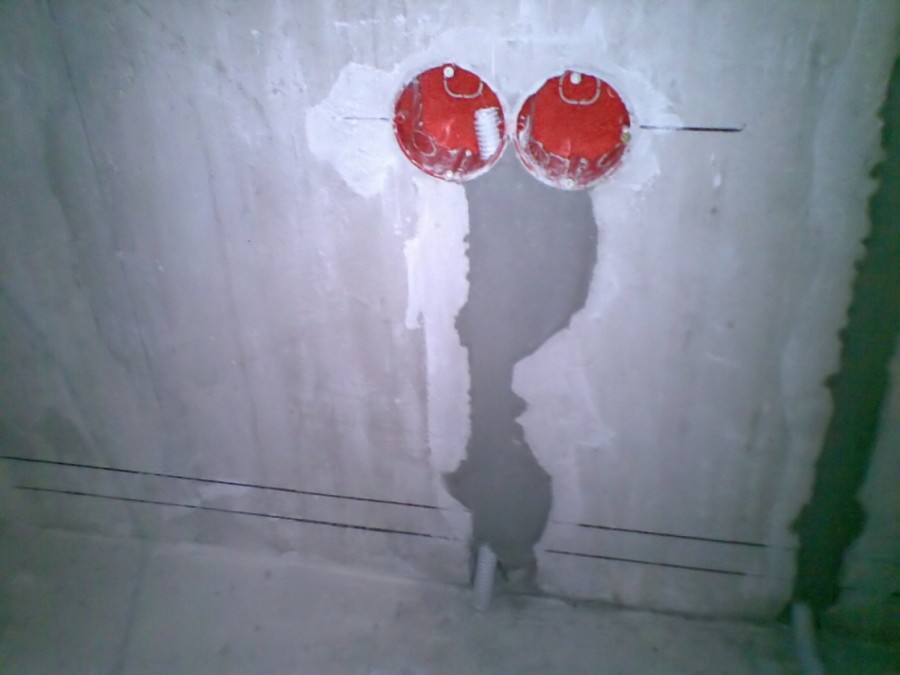

При установке подрозетников в бетонной или кирпичной стене посадочное место будет выглядеть красиво, аккуратно, а вокруг розетки получится идеально ровная поверхность.
Теперь предлагаем рассмотреть, какие существуют требования при выборе подрозетников.
Подрозетник выскочил из стены
Фиксирующий раствор рассыпался, что привело к выпадению подрозетника
Случается такое, что установочный стакан выпадает из панели. Это происходит по следующим причинам:
- Старая конструкция проводки и давно проведенный ремонт. Вполне вероятно, что фиксирующий раствор просто рассыпался под обоями или другой отделкой.
- Неправильно взятые пропорции воды и порошка для приготовления строительной смеси. В этом случае она недостаточно крепко держит стакан.
Чтобы исправить ситуацию, нужно оценить масштаб проблемы. Если гнездо под подрозетник деформировано сильно, его смещают в сторону и делают новое. Старую лунку замазывают штукатуркой. Установку нового стакана выполняют по приведённому выше алгоритму.
Если речь идет о неправильно приготовленном растворе, его полностью выбирают из гнезда. Готовят новую смесь и устанавливают подрозетник.
Установка на гипсокартон

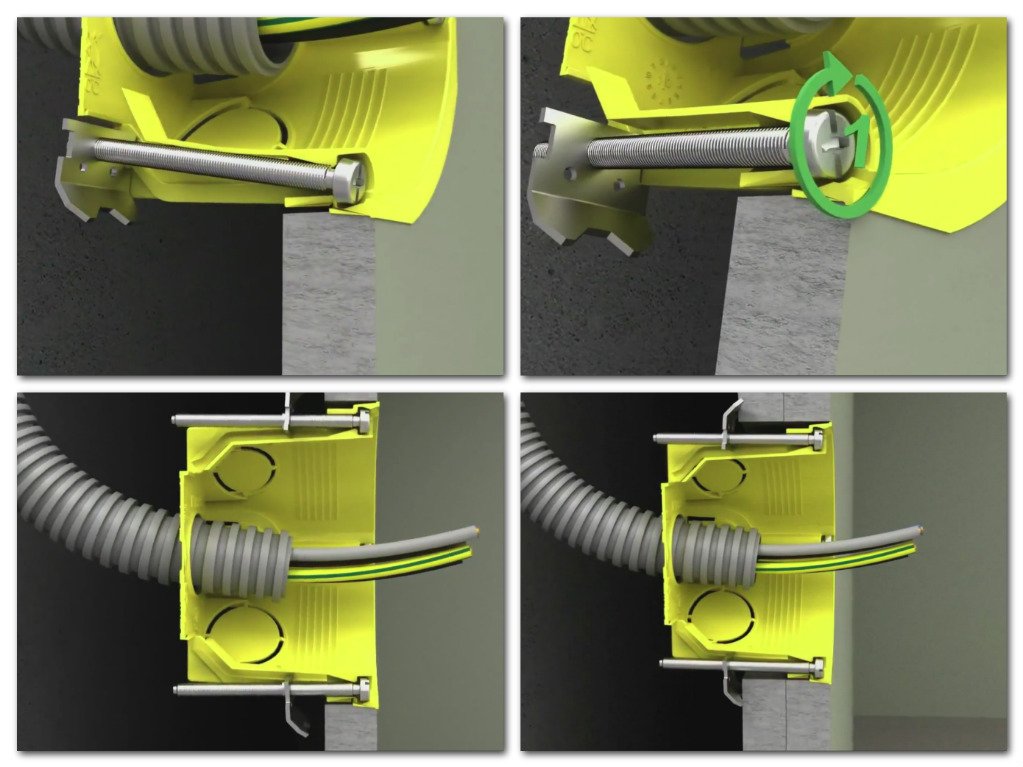

Здесь уже нужно подумать о специализированных устройствах. Фиксируют на спец. лапах, которые располагаются сзади или сбоку. На лицевой стороне есть 4 винта – это в 2 раза больше стандартных вариантов. Наружные винты фиксируют приборы и выключатели. Остальные же топятся в механизме, которые фиксируют всё раму.
Лапа начинает движение после того, как поворачиваются винты. Всё это делается для качественного закрепления. На задней части находятся особые отверстия, которые заготовлены под провода. Вырежьте место для установки кабеля. Провод должен зайти с задней стороны. Есть множество фото подрозетников, где показано всё поэтапно.
После всех проведенных работ можно уже соединять различные подрозентики воедино при помощи бабочки. Это такой вспомогательный элемент, которые объединяет несколько устройств. Главное, чтобы поверхность была относительно ровная и горизонтальная. Тогда сложностей никаких возникнуть не должно.
Монтаж в гипсокартон
Правильно установленный подрозетник прослужит много лет на благо своим хозяевам. Стоит отметить, что установить его в гипсокартон будет гораздо проще. Для этого приобретается стакан с наличием специальных распорок. Этот вариант не потребует применения раствора. Поэтому монтаж проводится быстрее.
Сначала нужно выполнить разметку. Эта процедура проводится по такой же технологии, как и для бетонных или кирпичных стен. При помощи специального ножа вырезается по разметке круг. Лучше использовать для этих целей дрель со специальной коронкой
Делать это нужно осторожно. Края должны быть ровными
При помощи коронки удастся создать ровный круг.
Далее внутрь углубления устанавливают коробку. Фиксация проводится при помощи винтов. Их закручивают до тех пор, пока коробка не встанет плотно в подготовленное отверстие. Нужно подкручивать шурупы попеременно с одной и с другой стороны. Так получится зафиксировать стакан не только прочно, но и ровно.
Прокладка проводки
Такое описание у работ для тех, кто интересуется, как установить подрозетник в бетоне. Без проводов не обойтись:
- Проверка изоляции, кабельных жил на предмет различных дефектов.
- Снятие крышки с коробки распределения.
- Внутрь коробки заводят кабель, разные его концы. В неё они заходят с одной стороны, а с другой – идут к посадочной коробке. Кабель лучше разводить с дополнительным запасом, тогда будет проще работать в дальнейшем. Обычно это 10-15 сантиметров.
- Вверху готовят штробу, предназначенную для провода. Со стороны провода не должно создаваться препятствий, движение подрозетника внутри ниши – свободное. Устройство с обратной стороны снабжается специальной прорезью, с помощью которой и завершают монтаж.
- Внутрь штробы укладывают гофрированную трубу, внутри которой находится кабель.
- Дополнительную фиксацию обеспечивают раствором из алебастра. 250 миллиметров – шаг, которого рекомендуют придерживаться.
- Дефекты легко замазываются растворами шпаклёвочного типа. Чем замазать подрозетники в том или ином случае – решает сам владелец.
Гипс тоже может стать неплохим фиксирующим составом. Используют как строительную, так и медицинскую разновидность. Основу высыпают в ёмкость, когда раствор только начинают готовить. После этого добавляют воду, небольшое количество. Густота раствора должна быть средней.
Спустя пару минут работа с составом усложняется, поэтому использовать его надо быстро. Через 5 минут составы становятся негодными полностью. Разбираемся далее, как установить подрозетник в стену из бетона.
Установка подрозетников для проводки, проложенной в плинтусах
Пластиковые плинтуса с кабельканалами предусматривают установку в их конструкции подрозетников особой формы. Такие подрозетники имеют форму короба с отверстиями под крепление розетки:
- В месте установки в плинтусе проделывается отверстие для вывода проводов или на линии укладки предусматривается промежутки между отрезками плинтуса.
- Рельеф задней стенки подрозетника идеально совпадает с внешним рельефом плинтуса, поэтому они плотно стыкуется, корпус подрозетника привинчивается к стене или полу;
- Вытаскиваются провода, подключаются к клеммам розетки;
- Розетка вставляется в подрозетник и крепится винтами.
Основные виды подрозетников
Розетка надежно фиксируется благодаря наличию подрозетника, современные виды позволяют заменять их в любой момент, если появиться желание сменить модель на более подходящий по стилю комнаты, или при его повреждении. Подрозетник можно назвать коробкой для розетки.
В продаже можно найти разнообразные виды коробок, которые подходят для разных стен поэтому, чтобы выбрать подходящий для стены из бетона, нужно сначала разобраться в ассортименте этих устройств.
По виду поверхности, на которую планируется монтировать подрозетник, можно выделить два вида:
- для основных конструкций, имеющие твердую поверхность. Таких, как кирпичная, железобетонная, бетонная стен и другие;
- для отдельных видов отделочных материалов таких, как гипсокартонные, панельные, фанерные и другие. Которые также могут служить как перегородки в доме, где установка подрозетников проводится часто.

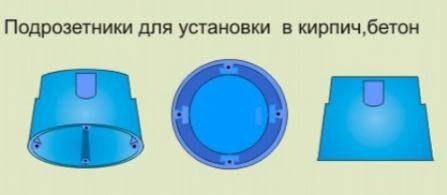

Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава. В них оставляются проходы, которые служат местом проведение проводки. Есть стаканчики, у которых есть по бокам крепежи, необходимые для соединения с другими подрозетниками, в случае если устанавливается сразу несколько розеток рядом. С помощью этого элемента они легко монтируется рядом.
Для твердых стен коробки выглядит как стаканчики круглой формы, его фиксация происходит с использованием специального состава.
Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам, они в дальнейшем закручиваются, сила крепежа определяет их ровность и направление, является регулятором.
Для тонких конструкций, используются детали с наличием специальных крепежей, обеспечивающие закрепление к отделочным материалам.
Также различаются коробки формой, самые распространенные круглые, они привычнее в установке, кроме того можно найти квадратные и овальные виды.
Вторые два вида отличаются большим объемом, данные виды, как и первый, предназначены для проводки, которую скрывают. Они монтируются внутрь стены, чтобы их никак не было видно под самой розеткой.
Нужно отметить, что есть и «открыты» подрозетники, которые закрепляют прямо к плинтусам.
Самые распространенные круглые, они привычнее в установке. По размерам можно выделить стандартные, и более глубокие, которые используются для замены распределительной коробки.
По материалу изготовления можно выделить металл и пластик. Изделия из металла были популярны раньше, сейчас часто используют изделия из негорючего пластика.
Металлические подрозетники применяются обычно в деревянных домах. Как закрепить подрозетник метталический для деревянной стены, нужно применять пайку, ведь их невозможно сварить.
Сейчас часто используют изделия из негорючего пластика.
Последовательность этапов работ по установке проводки в деревянном доме
Безопасная и правильная последовательность установки проводки и электрики в деревянном доме состоит из следующих шагов:
- Создание проекта проводки электроснабжения, учитывая пиковую нагрузку всего оборудования здания;
- Подбор необходимой проводки, силовых агрегатов, работающих от электроэнергии, а также системы креплений (с учетом рассчитанной предельной нагрузки);
- Монтажные мероприятия, направленные на подключение сети к распределительному щиту, и установка дополнительного оборудования (счетчик, выключатели);Проводка кабелей и проводов согласно утвержденному проекту;
- Установка розеток, источников света, выключателей и другого необходимого оборудования;
- Монтаж и подсоединение заземления, а также устройства защитного отключения;
Без хорошего заземления не защитить дом от неприятностей Источник strojdvor.ru
Проведение контрольного тестирования электропроводки.
Создание проекта проводки в деревянном доме должно выполняться в строгом соответствии со сводом правил устройства электроустановок. При выборе и разметке трассы проводки необходимо избегать большого числа изгибов и поворотов.
Если строение имеет характерные архитектурные особенности или же на стенах присутствуют какие-либо препятствия, что вызывает трудности при выполнении протяжки проводов, в таких местах требуется установка специализированных распределительных коробов из металла (сталь/медь). Число таких распаечных чаш должно быть оптимальным, так как любое излишнее соединение, произведенное при соблюдении всех норм и правил, вносит в электрическую цепь элементы ослабления и ненадежности, что в свою очередь пагубно сказывается на безопасности.
Установка таких распаечных коробок обязана производиться с соблюдением следующих норм и правил:
- Несущие характеристики, а также прочность стен и перекрытий деревянного дома не должны нарушаться во время выбора глубины монтажа труб, через которые будут протягиваться кабеля. Расчет числа и месторасположения изгибов, распределительных коробов и других компонентов ведется таким образом, чтобы в случае надобности, без особых проблем, можно было произвести замену части провода, избежав необходимости в нанесении повреждений и разборки деревянных элементов дома;
- Выбор диаметра и толщины стенок трубы из металла производится с учетом характеристик проводов, а также их количества. Допускается прокладка как одного, так и нескольких кабелей в одной подводке, но в сумме они не должны занимать более 40% пространства внутри трубы. При этом учитывается именно наружная толщина провода, в том числе и его изоляционный слой;
- Толщина стенок подводки подбирается в соответствии с сечением кабеля (его жил), проходящего в ней, во время установки проводки в деревянных строениях.
Прежде чем проводить протяжку провода в трубе, необходимо произвести измерения на сопротивление изоляционного слоя. Данная манипуляция выполняется, чтобы проверить техническое состояние проводника и его соответствие характеристикам, утвержденным в проекте.
Проверка сопротивления изоляции проводки снизит вероятность возгорания Источник bizlida.by
Процесс проверки помогает определить наличие повреждений изоляционного слоя во время всех этапов обустройства проводки в деревянном доме.
Чтобы обезопасить кабель от нарушения целостности изоляции о концы труб и коробов, выполнение протяжки сопровождается использованием специализированных пластиковых насадок, которые надеваются на торцевые части. По окончании данного процесса проводятся измерительные работы, направленные на предупреждение возможного подсоединения к электросети дефектного провода.
Кабеля, которые используются для проводки в деревянном доме, имеют специальное клеймление. К их свойствам можно отнести защиту от воспламенения при высоких показателях температуры.
Покупать ли подрозетник на несколько элементов?
Групповой подрозетник является скрытым элементом, в котором можно устанавливать от 2 до 5 (в зависимости от типа) выключателей или розеток.
Основным преимуществом этого решения является удобство
Здесь нет необходимости ничего вырезать, нет необходимости уделять особое внимание тому, находятся ли отдельные переключатели по прямой линии и отделены ли отсеки друг от друга
С нижней стороны виден ряд потенциальных кабельных вводов в виде готовых к отрыву пластин (16 на 4 отсека, 8 вверху и 8 внизу).
Когда дело доходит до прокладки кабелей между отсеками, просто удалите пластик разделяющий отсеки и пропустите провода в отверстия.
Этот пластик также имеет разрушаемые элементы, поэтому после прохождения проводов его можно снова собрать в любой комбинации.
