Обшивка каркаса
Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.
Обшивка деревом

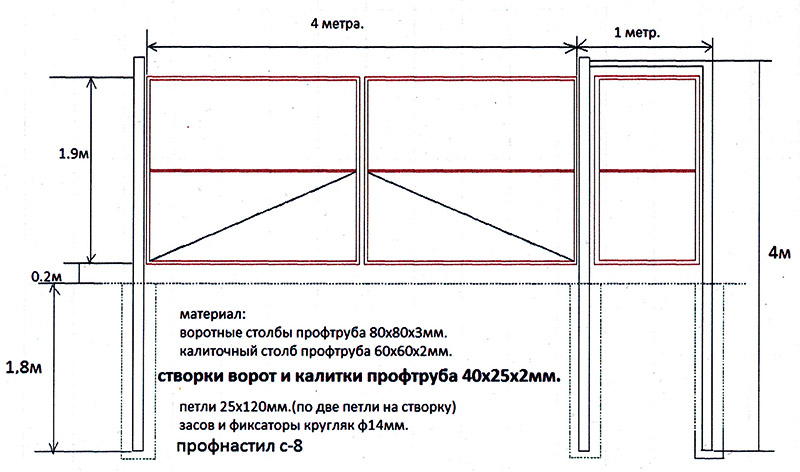

Ниже предоставлены несколько чертежей распашных ворот, из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.
Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом. Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок
Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются
Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.
Схема 1
Схема 2
Схема 3
Схема 4
Схема 5
Схема 6
Видео по теме: Распашные ворота своими руками
https://youtube.com/watch?v=uVo_e6jdbYk
Из каких материалов можно сделать
Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь
Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.
Вариант №1:
- Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
- Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
- 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.
Вариант №2:
- Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
- Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
- 4-6 петель.
- 4 металлические пластины под петли.
Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.
Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.
Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.
Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.
Сборка комплекта ворот
Если вы решили приобрести готовый комплект для распашных ворот, то для начала необходимо ознакомиться с инструкцией по его сборке. Для начала нужно задействовать несущие профили, которые устанавливаются на основные. Для крепления профилей следует проделать отверстия, диаметр которых составит 4,2 мм. Расстояние между отверстиями должно быть равно 150 мм.
Боковые несущие профили скрепляются с нижними профилями с помощью соединения щита. Профили крепятся заклепками. Левый боковой несущий профиль фиксируется с помощью саморезов. Но для начала необходимо подготовить соответствующие отверстия. В верхний основной профиль устанавливаются два угловых соединения щита.

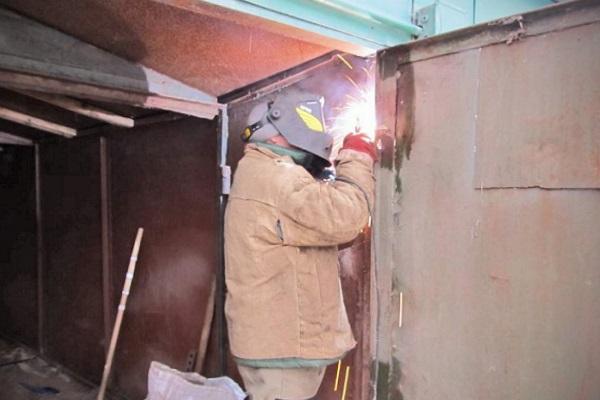

Свариваем каркас створок

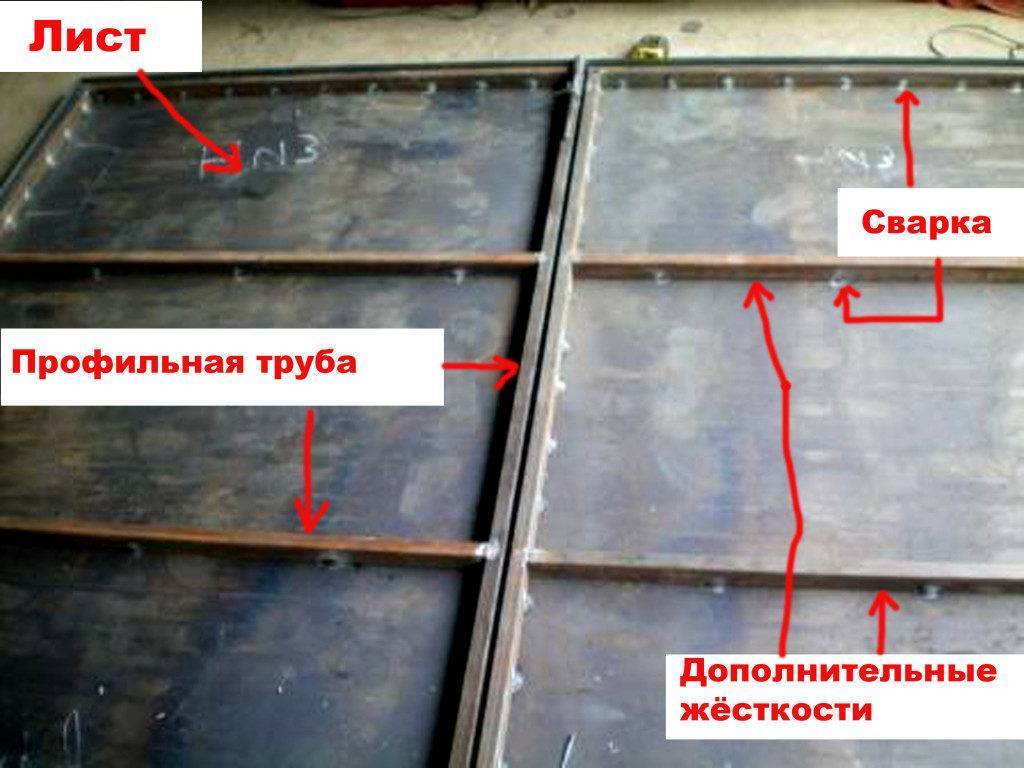

Рамы для обеих створок изготавливают так же, как и каркас самого проема, соблюдая размеры и форму каркаса. По ходу работы следует проверять соответствие габаритов обеих рам – внутренняя должна входить во внешнюю ровно, не образуя щелей и нестыковок. Для свободного движения дверей оптимальный зазор между рамами должен составлять 5–7 мм. При сварке и примерках между рамами вставляют деревянные вкладыши соответствующей толщины.
Для придания всей конструкции необходимой жесткости раму усиливают диагональными элементами. Как правило, диагональные детали идут от мест крепления верхних петель и сходятся вместе внизу по центру ворот.
На готовую раму приваривают дверное полотно – стальные листы. Следует учесть, что зазоры между рамами створок и каркасом должны быть закрыты стальными листами.
При желании в одной из дверей устраивают калитку.
По окончании сварочных работ на каркасе следует отшлифовать и закрасить все швы. В таком случае заусенцы на швах не будут мешать свободному ходу дверей, а места сварки не будут ржаветь.
Составление чертежа и расчет размеров
Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:
- Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
- Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
- Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
- При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.
Изготовление металлических ворот на подвеске своими руками
Въездные ворота на подворье, несмотря на прочность и жесткость их конструкции, со временем, как правило, «оседают», перекашиваются, Иногда на их стойках даже разрушается верхняя петля-шарнир. Особенно подвержены деформации деревянные конструкции и створки Широких ворот. Разгрузить петли и створки от нагрузок, приводящих к деформации, поможет дополнительное подвешивание незакрепленной стороны створки.
Как видно на фото, конструкция подвески для ворот из металла, устанавливаемых своими руками, достаточно проста:
Она почти не отличается от аналогичного способа укрепления ворот в стиле ранчо. Состоит она из металлического прутка 08—10 мм, соединенного одним концом с неподвешенной стороной створки, а другим — с удлиненной стойкой ворот.
Удлинитель из отрезка трубы (уголков, деревянного бруса или других материалов) прочно скреплен с верхним концом стойки ворот сваркой или иным способом. На верхнем конце удлинителя закреплен металлический штырь 016—20 мм соответствующей длины, Который является шарнирным элементом подвески. На штырь свободно надевается поворотная петля из листового металла толщиной 4-5 мм. Тяга из прутка одним концом соединяется с поворотной петлей, а другим (с резьбой) — с неподвижной скобой, закрепленной на углу створки ворот.
Необходимое натяжение, поддерживающее свободную сторону створки и разгружающее верхнюю петлю-шарнир, осуществляется байкой. Декоративный колпак при установке металлических ворот на подвеске своими руками можно выполнить из дерева, оцинкованного железа или других материалов.
Ниже вы узнаете, как сделать раздвижные ворота для дачи.
Как сделать распашные ворота своими руками
Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.
Чертежи гаражных ворот
Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина
Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь
Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.
Схема ворот
По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.
Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм
Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы
Изготовление деревянных ворот
Ворота деревянные распашные будут иметь в качестве несущей конструкции столбы, которые должны быть максимально надежными и крепкими. Нужно уделить особое значение их вертикальности, в противном случае геометрия конструкции будет нарушена. Первые этапы остаются неизменными: необходимо подготовить место для проведения работ и выкопать ямы. Для этого обычно используется небольшой бур или штыковая лопата. Углубить опоры следует на 1 м, тогда как в диаметре углубления должны быть на 10 см больше диаметра столба. Туда будет заливаться бетон.
С помощью болгарки следует нарезать трубы соответствующей длины, которые устанавливаются в ямы. Зазоры засыпаются щебнем, с помощью отвеса следует проверить вертикальность каждого столба и при необходимости подкорректировать положение. Далее следует приступать к замешиванию раствора из цемента марки М300 и песка. Использовать необходимо пропорцию 1 к 3.
Далее столбы облицовываются кирпичом. Теперь можно переходить к изготовлению створок. Для этого используются обработанные брусья, из которых выполняются заготовки требуемых размеров. Два горизонтальных бруска располагаются сверху и снизу. Понадобятся и центральные перемычки. После обрезки заготовок их поверхность обрабатывается рубанком или станком для древесины.
Теперь можно приступать к строительству каркаса ворот деревянных распашных. Сборка элементов осуществляется односторонним шипом. В каждом месте стыка следует просверлить два отверстия, куда вкручиваются саморезы или вставляются нагели. Последние для надежности можно покрыть эпоксидным клеем. В центре каркаса оборудуется перемычка, к которой фиксируется обшивка конструкции. В каждом углу необходимо расположить укосину, которая будет иметь вид 30-сантиметрового бруска. Его концы срезаются под углом 45 °. Если ворота будут высотой в 2 метра, то доски должны выступать примерно на 25 см. Это указывает на то, что каркас будет иметь общую высоту в пределах 1,6 м.
Дополнительная информация
Для создания ворот любой конструкции рациональнее купить новые трубные профили. При недостаточности денежных средств допускается использование ранее эксплуатируемых изделий. В этом случае потребуется дополнительное время на очистку труб от ржавчины. Если коррозия слишком глубокая, использовать такую продукцию не рекомендуется.
В частном доме
Новые стальные трубы можно приобрести на металлобазе либо через интернет. Например, на Авито. По представленному на ресурсе прайс-листу можно найти как новую, так и недорогую б/у продукцию. Дополнительную информацию по выбору и сборке ворот из профиля можно найти на специализированных форумах.
Типы бетонирования столбов
Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.
Подготовка раствора
Раствор для бетонных столбов заливают в формы Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:
- портланд-цемент марки не ниже М-250;
- вода;
- гравий;
- песок.
Все составляющие смешиваются в таких пропорциях:
- цемент – 1 часть;
- вода – 0,5-1 часть;
- гравий – 3-4 части;
- песок – 2-3 части.
Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.
- Срок хранения цемента должен соответствовать указанному на упаковке.
- Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
- Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
- Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.
Бурение отверстий
Отверстие выстилают рубероидом, чтобы влага не повреждала столб Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.
Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.
Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.
Частичная заливка
Частично залитые бетоном опоры используются для навешивания легких ворот или калиток, не испытывающих серьезных ветровых нагрузок. Технология частичного бетонирования проста – яма, в которую установлен столб, наполовину заполняют политой водой и тщательно утрамбованной смесью песка с гравием. Оставшееся в яме пространство заливают бетонным раствором, который также тщательно трамбуют и штыкованием удаляют из него воздух.
Полное бетонирование
Способы установки столбов в грунте Полное бетонирование отличается от частичного тем, что яму с установленным столбом полностью заливают бетоном, подготовив перед этим песчано-гравийную подушку. Такую конструкцию можно упрочнить, если соединить столбы в единый монолит заглубленным бетонным ростверком.
Заглубленный ростверк повысит надежность ворот, так как располагается ниже уровня промерзания грунта. Однако для обустройства такой конструкция уйдет много времени, да и стройматериалов понадобится немало.
Установка ворот в единую плиту
Чтобы избежать перекоса ворот, который может появиться через год-два после их установки, лучше всего устанавливать ворота в единую плиту.
Устанавливают опоры следующим образом:
- Выкапывают траншею шириной 0,5 м и длиной, которая на 0,5 м больше, чем ширина ворот. Глубина траншеи для пучинистых грунтов должна превышать 1,8 м, а для непучинистых – порядка 1,2 м.
- Толщина песчано-гравийной подушки, которую обустраивают на дне траншеи, составляет 20–30 см.
- Чтобы вся конструкция не проваливалась в траншею при установке, на несущие опоры перпендикулярно приваривают отрезки трубы, длина которых должна превышать ширину траншеи.
- На столбы навешивают каркас ворот и всю конструкцию устанавливают на место. Приваренные отрезки трубы придают ей дополнительную устойчивость.
- При помощи уровня выставляют ворота строго по вертикали и горизонтали.
- Убедившись в правильности установки ворот, всю траншею заливают бетоном. Если есть возможность, перед заливкой бетон армируют арматурой или сеткой.
- После того как бетон полностью застынет, приступают к отделке несущих опор и ворот.
Заключительные этапы монтажа
После монтажа надо проверить работоспособность привода, при этом все створки должны двигаться в правильном направлении. Если этого не происходит, значит, при подключении провода были перепутаны местами. Необходимо это исправить, после чего распашные ворота будут нормально открываться и закрываться.
Дополнительно можно установить специальные фотоэлементы для открывания, ограничители хода для створок ворот. Это необязательные опции, но они значительно облегчат использование привода под распашные ворота.
Сегодня одной из самых простых и удобных конструкций являются распашные ворота, которые могут иметь одну или две створки, место для небольшой калитки. Сделать такую конструкцию можно и своими руками, но, чтобы облегчить ее эксплуатирование, рекомендуется установка электрического привода, позволяющего в автоматическом режиме открывать створки ворот, при необходимости блокировать.
Подготовка к монтажу автоматики
Для начала стоит определиться, какая автоматика будет использоваться. Различают приводы линейного и рычажного типа для таких створок. При расстоянии между внутренней стороной столба и воротной петлей менее 1,5 см может использоваться линейный механизм, который стоит значительно дешевле рычажного. В остальных случаях применима рычажная автоматика. Стоит отметить, что для ворот с открытием створок наружу, подходят оба механизма.
Как уже было сказано выше, автоматика устанавливается внутри проема. И она занимает по 15 см с каждой его стороны. В случае слишком узких распашных ворот автоматика может быть установлена вверху створки, на той высоте, которая позволит беспрепятственно использовать механизм.
Далее, нужно определиться, будут ли использованы концевые выключатели. Дело в том, что отказ от них позволит значительно сэкономить средства. Если есть возможность установить упоры в земле, которые будут ограничивать ход ворот, использование концевых выключателей необязательно.
Для монтажа привода к воротам понадобятся такие инструменты:
- плоскогубцы;
- изолента;
- метр (или рулетка);
- электродрель, но может пройти и ручная;
- шуруповерт с разными насадками;
- молоток.
Ворота своими руками из профнастила. Как нарезать профлист для ворот своими руками.
(фотографии, инструкция,
Как нарезать профнастил для металлических ворот своими руками? При создании ворот из профнастила следует помнить, что важным этапом, помимо сборки каркаса, является подготовка профнастила , ведь забор должен быть безопасным и удобным, согласитесь? А при неправильной нарезке профнастила по краям могут образоваться засечки, которые, во-первых, могут разрастись, ухудшив состояние всего покрытия забора, а во-вторых, принести кому-либо вред. Так как же не допустить этого? Следовать нашим советам, конечно же!

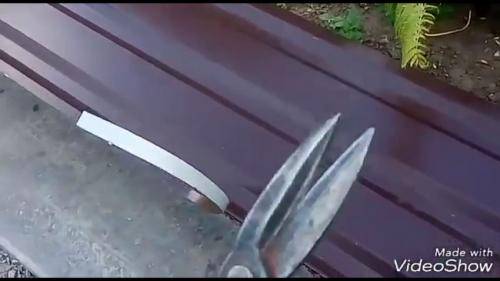

Правила нарезки профнастила для ворот:
- Сначала наметьте место среза. Для этого поставьте засечки с двух сторон профлиста, а потом, пользуясь строительной линейкой или просто любым прямым длинным металлическим бруском, проведите через эти засечки прямую линию;
- По полученной прямой загните и разогните несколько раз ненужную часть профлиста, которую вы собираетесь срезать. Таким образом, профлист в месте среза станет пластичнее;
- Ну и последний этап, аккуратно срежьте профлист ножницами по металлу;
Вот и всё! А для большей надёжности, после закрепления профлиста на каркасе, его края можно немного подогнуть от лицевой стороны.
Всё внимание на пошаговый фото-мастер-класс:
View the embedded image gallery online at:
Оригинальное название: Как обрезать профлист , профнастил вдоль для ворот.
Проводим монтажные работы своими руками
Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.
Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.
При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.
Установка электропривода
Перед монтажом автоматики для ворот с открытием наружу следует подвести электрическое питание 220 В. к блоку управления, используя отдельный выключатель и стабилизатор напряжения (если есть возможность). Стабилизатор способен значительно уменьшить вероятность того, что автоматика выйдет из строя в результате скачков напряжения, например, во время грозы.
Также нужно провести электропроводку от блока управления к электроприводам и защитным фотоэлементам, при их наличии. Процесс монтажа начинается с того, что комплектный элемент крепежа монтируется к створке.
Затем к несущему столбу приваривается другой крепежный элемент. После этого можно приступать к монтажу самого привода. Область открытия створок распашных ворот наружу определяется при полностью выдвинутом штоке электропривода. Именно в таком виде он и приваривается.
Выведенные кабеля для подключения привода и элементов безопасности (фотоэлементов, сигнальной лампы, звуковой сигнализации и так далее) подводятся к блоку управления, который желательно монтировать с внутренней стороны ворот в непосредственной близости. Плата управления автоматикой должна находиться в специальном защитном пластиковом корпусе.
Защитные элементы монтируются на столбах на заранее определенной высоте. Располагаться они должны строго друг напротив друга. Сигнальная лампа монтируется над воротами, чтобы ее было видно с обеих сторон распашных ворот.
После того как система полностью собрана, необходимо запрограммировать плату управления и пульты, следуя приложенной к ним инструкции. Напоследок хотелось бы заметить, что самостоятельно можно установить что угодно, но лучше, если такую работу выполнят профессионалы.
Виды и типы распашных ворот
Как отмечалось выше распашные въездные ворота в зависимости от материала, могут быть двух видов: деревянные и металлические. По конструкции принято отличать ворота двуполые (двухстворчатые) и с одной полой (створкой).
Очень часто, в особенности в конструкциях ворот для гаражей, ангаров и складских помещений, применяются комбинированный тип — двуполые ворота с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются как «глухие» элементы, и лишь некоторых местах (госучреждениях, больницах и т.д.) можно встретить кованные, решетчатые или трубчатые распашные ворота с входом на них.
Другой тип ворот — это металлические распашные ворота на две створы с применением художественного оформления и (или) облицованные крашенным профлистом. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.
Данный вид отлично подойдет для частного дома. Он получил широкое применение, поскольку служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкция может быть оснащена автоматикой, что еще больше повысит их функционал.
Это интересно: Поилка для цыплят из пластиковой бутылки: изучаем внимательно
Отличия распашных ворот от откатных
Когда планируется установка металлических ворот, часто идет выбор между распашной и откатной конструкцией как наиболее распространенными и простыми в монтаже. Второй вариант отличается тем, что состоит не из пары створок, а из цельного полотна, которое движется вдоль ограждения в правую или левую сторону. Монтируется оно с внутренней стороны двора. Ворота устроены так, что полотно при движении не соприкасается с почвой. Длинное отверстие на балке препятствует задержке влаги и снеговых масс.
Если распашная конструкция обычно в той или иной степени сужает проем, то использование откатной не дает такого эффекта. Домовладельцу не обязательно регулярно убирать снег зимой. Но монтировать откатные ворота сложнее.
Чертежи простых ворот
Многие строят на глаз, новичкам строительного дела без чертежей будет крайне сложно определить необходимое количество строительных материалов. Производя расчеты, лучше руководствоваться натуральными размерами, таким образом монтаж будет легче выполнить. Например, труба вкапывается в землю на 50 сантиметров, для двухметровых ворот понадобятся детали высотой 2,5 метра. Так удобнее осуществлять установку, в противном случае части конструкции придется сваривать между собой. Это дополнительные трудности для строителей, удлиняющие, затягивающие процесс работы, кроме того сварочные шву – не самые прочные соединения, особенно на вертикальных деталях.
Если придется столкнуться с резкой, ее следует провести четко по установленному плану, прочерченному на бумаге. Трубы встречаются покрытые ржавчиной, она снимается наждачной бумагой, либо шлифовальной машинкой. Совершенно новые необходимо очистить от специального покрывающего масла.
Инструменты и материалы
Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.
Для качественной и быстрой работы нам потребуются:
- Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
- Металлический уголок 65х5 для создания основной несущей рамы;
- Листы металла 4-6 мм с оцинкованным покрытием;
- Гаражные петли для монтажа створок на раму;
- Болгарка с дисками по металлу для резки и шлифовки;
- Лазерный или пузырьковый уровень;
- Аппарат для электрической сварки;
- Рулетка.
Важно. Все работы желательно проводить на максимально ровной поверхности
Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.
Ворота распашные металлические с калиткой из профнастила
Многих владельцев частных домов интересует, как построить ворота из профнастила своими руками и какой выбрать проект. Наиболее распространены различные конструкции распашных ворот, состоящих из двух створок, которые могут открываться внутрь или наружу и используются для проезда транспортных средств. Для входа и выхода обустраиваются распашные ворота с калиткой из профнастила с учетом веса. Это даст возможность удобной эксплуатации конструкции.
Калитка может располагаться рядом или быть вмонтирована в одну из створок ворот. Расположение калитки во многом зависит от количества свободного пространства и предпочтений хозяина дома.
ФОТО: alumdevelop.ruВорота с массивным каркасом
Основным достоинством распашных металлических ворот с калиткой из профнастила является более низкая себестоимость и высокая надёжность. Единственный подвижный механизм в простых воротах из профнастила — петли, обслуживание которых заключается в периодической смазке шарнирного соединения для легкости хода и профилактики появления коррозии.
Изготовить ворота из уголка и профнастила своими руками несложно, обладая умением производить слесарные работы и пользоваться сварочным аппаратом.
Самые простые ворота из профнастила своими руками — со столбиками из керамического кирпича с отдельной калиткой.
Чертежи сборки распашных ворот своими руками
Чтобы приобрести нужное количество материалов, выполнить все работы правильно, избежать любых недочетов потребуется предварительно выполнить чертежи. Сначала прорисовываются эскизы моделей, которые хотелось бы видеть в качестве ограждения своего участка. После определившись с выбором можно приступать к разработке детального чертежа
На нем важно отобразить все тонкости:
- Места соединений всех элементов
- Количество креплений
- Навесы
- Декоративные элементы
- Замки
Максимально подробные схемы позволят рассчитать точное количество материала, требуемого для выполнение задуманной конструкции. При выполнении чертежей не стоит спешить, проводя замеры в реальном месте расположения ворот.
Несколько вариантов чертежей ворот
Если самостоятельно сложно выполнить чертеж стоит выбрать подходящий вариант на просторах интернета. При этом, необходимо проконтролировать все указанные размеры.
Монтаж опорных столбов
Необходимо выбрать материал под опорные столбы. Чаще всего это труба диаметром 10 см или профильный материал с квадратным сечением так же в 10 см.
Если калитка входит в полотно ворот, то таких труб потребуется две. Если же она планируется, как отдельностоящая, то следует взять 3 трубы:
- Для начала в земле выкапываются ямы под опорные столбы на глубину около 1 метра. Окружность ямы должна быть не менее полуметра.
- На дно необходимо уложить прочный твердый материал, который будет препятствовать проваливанию ворот. Это может быть бетонный раствор, которому дают хорошенько просохнуть.
- Столбы поочередно погружаются в ямы и на этом этапе необходимо выставить их максимально ровно по отношению друг к другу.
- После погружения обоих столбов, сверху кладут балку и выравнивают столбы при помощи строительного уровня. В вертикальной плоскости так же нужно проверить ровное положение, чтобы не было наклонов.
- Как только стойки выровнены, можно приварить временным швом верхнюю балку, чтобы они не смещались в процессе работы. С этой же целью добавляют несколько раскосов.
- После этого следует приступать к заливке основания бетоном. Если планируется облицовка опор при помощи декоративного кирпича или других материалов, нужно предусмотреть заранее металлические выступы, чтобы на них можно было навешивать петли.
Распашные ворота с электрическим приводом и автоматикой
Автоматика для ворот позволяет управлять створками дистанционно
Чтобы ворота можно было открыть, находясь в машине или в ином месте на некотором отдалении от них, конструкцию оснащают автоматикой. При установке электронного блока необходимо строго соблюдать рекомендации производителя.
Нюансы подключения и настройки
Фотоэлементы при монтаже должны находиться четко друг напротив друга для предотвращения возникновения помех, не дающих приемнику получить сигнал. Кронштейн электропривода должен находиться на определенной дистанции от угла опоры (показатель приводится в инструкции).
К питанию систему подключают лишь после монтажа всех ее элементов. Кабели сначала подводят к управляющему блоку, а потом на мотор привода и прочие приборы. Защищать их надо гофрированными трубами.
Советы и рекомендации по выполнению работ своими руками
Выполнить ворота любой конструкции под силу каждому человеку
Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию
Материалы для работы выбирать только высокого качества
Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно
Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
Установка привода электрического типа должна выполняться с полным пониманием дела
Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.
Варианты для загородного дома
Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.
Какие инструменты нужны?
Если вы решили своими руками производить установку распашных ворот, то потребуется сделать все самостоятельно, от закладки опор вплоть до создания створок и монтажа. Дабы произвести закладку столбов понадобится:
- Бур либо лопата;
- Мастерок.
Для работ с металлом: электроды и сварочный аппарат, а также болгарка с нарезными или шлифовальными дисками. Дабы произвести сборку, запаситесь отверткой или шуруповертом, дрелью с различными по диаметру сверлами.
Некоторые применяют пистолет, позволяющий более прочно закрепить обшивку. Для измерительных целей используется маркер для рисования по дереву и металлу, а также уровень с рулеткой.
Чтобы произвести покрасочные работы лучше всего взять краскопульт, но если его у вас нет в наличии, то используйте привычные каждому кисти. Не забывайте о средствах, которые защитят вас от травматизма – перчатки и очки. Не помешает приобрести каску ради собственной безопасности.
Схема ворот
Как установить ворота на кирпичную опору?
Если вы планируете использовать каменный, кирпичный или бетонный стол как стойку для распашных ворот, подход будет несколько другим
Создавая оборудование своими руками, важно учитывать некоторые моменты
Под такого вида стойки обязательно потребуется создать фундамент, имеющий глубину 1,5 метра. После этого помещается в яму труба из металла и к ней начинают привариваться закладные. Названные элементы должны выйти за область будущего столба, чтобы потом к ним можно было приварить петли.
После того, как вы сможете установить опоры, вам останется лишь подобрать к ним петли и приварить их
Останавливая свое предпочтение на каком-либо варианте, важно учесть вес створок будущих ворот. Если они довольно легкие, то подойдут элементы, имеющие в диаметре 25 мм
Створки, весящие более полтонны, садятся исключительно на петли в 40 мм и больше.
В некоторых случаях крепление створок осуществляют сразу на три и больше петли. Это решение будет целесообразным, если схема полотна отличается своим большим размером и весом.
Схема конструкции столбов
