Шаг 2. Сборка сифона
Разложите все детали перед собой, разгруппировав их по видам, и тогда вы увидите, что деталек много лишь на первый взгляд, а на самом деле, собрать их можно интуитивно, так как все прокладки подходят по размерам к соответствующим частям сифона.
- Устройство бутылочного сифона (без перелива): уплотнительные прокладки-кольца разных диаметров, накидные гайки, патрубок, 2 части сифона, гофра, а также сливная решетка и винт;
- Все элементы нужно затягивать плотно, но не слишком сильно, чтобы не повредить хрупкую пластмассовую резьбу и прокладки.
Вот как нужно правильно собирать сифон для кухни:
- Сначала берем самую большую плоскую прокладку и надеваем ее на самое большое отверстие сифона, а затем прикручиваем к нему крышку-колпак. Теперь вы увидите, что у сифона есть 2 отверстия разного диаметра – сверху и сбоку.
- Теперь берем патрубок (он будет крепиться к раковине) и подбираем к нему подходящие по диаметру конусную прокладку и накидную гайку. Сначала наденьте на патрубок накидную гайку, затем натяните конусную прокладку тупым концом вверх. Вставляем патрубок в верхнее отверстие сифона и плотно, но не слишком крепко, закручиваем их.
- Иногда патрубок с воронкой слива нужно предварительно тоже соединить в единое целое;
- Будьте внимательны – в этой сливной воронке патрубка обязательно должна быть гайка, не потеряйте ее в процессе работы.
- Осталось точно так же прикрутить гофрированную трубу: надеваем на нее накидную гайку, затем натягиваем конусную прокладку тупым концом вверх, а потом прикручиваем гофру к сифону. Ну, вот и все, сифон собран. Остальные детали нам понадобятся для следующего шага.
Монтаж
Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.
Главным требованием во время монтажных работ такого типа является герметичность креплений
Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины
Поэтому желательна покупка сторонних прокладок.
Тонкости процесса
Отличительные особенности обустройства стокового сифона к ванной кроются в первую очередь в том, что ванная обладает не одним, а парой стоковых отверстий. Одно из них, как и положено, располагается на самом дне чаши, а второе установлено на передней стороне в верхней части изделия. Именно это второе изделие предохраняет ванную от перелива. Сифон для подключения чаши для купания к канализации состоит из таких компонентов, как:
Установка пластикового сифона.
- гофрированная гибкая пластиковая трубка, которая располагается на внешней стороне стенки изделия для обеспечения стока использованной воды прямо в канализационную трубу;
- полимерная чаша, позволяющая обустроить сток на дне ванной;
- колено;
- соединительный патрубок, позволяющий обеспечить соединение сифона и канализации.
Для производства монтажа никаких специализированных инструментов не потребуется, в процессе производства работ понадобится:
- Гофрированная трубка.
- Герметик силиконовый.
- Переходник-муфта из резины.
- Пакля или монтажная лента.
Отличия процесса подключения мойки от обустройства стока в ванной в том, что перед монтажом самого сифона необходимо произвести установку ободка из металла на стоковое отверстие в верхней части ванной. После того как будет установлен данный элемент. именно к нему крепится сифон с помощью специализированного болта. Как только данные манипуляции будут завершены, производится установка колена изделия и процесс соединения конструкции с центральной канализацией.
Советы по эксплуатации
На кухне рекомендуется установить на решетку сифона фильтрующую сеточку. Она задержит мелкий мусор и тем самым предотвратит засорение изделия.
Изделие промывают:
- Горячей водой (если в конструкции нет тонкой гофры).
- Раствором соды и уксуса.
- Теплой мыльной водой. Выливают несколько литров и спустя полчаса промывают систему чистой водой.
- Теплым раствором соды и соли.
- Специальными составами. Такие средства продаются в магазинах бытовой химии. Некоторые не допускается применять, если в конструкции имеется тонкая гофра, поэтому перед покупкой следует внимательно изучить инструкцию.
Бутылочный сифон регулярно очищают от осадка, для чего необходимо отвинтить нижнюю крышку стакана.
Нежелательна ситуация, когда из-за прохудившейся прокладки вода тонкой струйкой постоянно течет из крана. Это приводит к появлению отложений извести на сифоне.
https://youtube.com/watch?v=tuH6aBJf3m0
Как собрать ручной сифон
Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.
Конструкция ручного сифона для ванны
Пошаговая инструкция, как собрать сифон для ванны:
В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;
Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка
Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый
Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;
Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;
Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.
После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.
Видео: сборка сифона для ванны
Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.
Советы для того, чтобы правильно собрать сифон:
- Все металлические резьбы должны уплотняться ФУМ-лентой;
Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;
- При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
- При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
- Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
- Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.
Разновидности сифонов по материалу и конструкции
Бутылочный сифон с гибкой трубой
Сифоны в основном изготавливаются из пластика. Чугунные устройства перестали использовать, так как они дорогие, подвергаются коррозии и требуют точности подгонки в процессе монтажа. К минусам можно отнести и большой вес устройства.
На рынке присутствуют стальные сифоны с хромированным напылением. Чаще всего их устанавливают на ванны, расположенные по центру комнаты. Элегантный внешний вид прибора дополняет дизайн.
Производители предлагают сифоны из латуни и бронзы. Это самые дорогие модели с большим сроком службы. Но по статистике самыми популярными все же являются пластиковые: невысокая цена, хорошее качество, возможность установить своими руками.
Гофрированные
Это самая простая модель, которая представляет собой гофрошланг. Из него формируют гидрозатвор, в котором будет стоять вода.
Достоинства гофрированного сифона – невысокая цена и простота установки. Минус – сложности с прочисткой, потому что внутренняя поверхность шланга все время забивается загрязнениями. К тому же к гофре сложно подключить перелив, для чего потребуется дополнительный фитинг в виде тройника.
Бутылочного типа
В конструкцию входит герметичная колба, она же бутылка, в которой собирается мусор и вода. Бутылочные модификации редко используются под ваннами из-за больших размеров. Если же сантехника стоит на высоких ножках, этот вариант отвода грязной воды – один из самых оптимальных.
Самое большое достоинство сифонов бутылочного типа – возможность очистки без демонтажа самого прибора. Достаточно открутить нижнюю крышку колбы, чтобы достать оттуда все загрязнения.
Сифоны плоского типа
Плоский сифон
Модель похожа на бутылочную, но у нее нет колбы. В конструкции установлен горизонтальный элемент с сечением в виде сплющенной трубы. Его длина составляет 10-15 см, что является достаточным для образования гидрозатвора. Здесь же собираются частички мусора.
Размеры позволяют установить сифон в ограниченном пространстве под ванной. Прочистить устройство такого типа непросто. Придется проводить частичную разборку.
Сифоны трубного типа
Разновидность также напоминает две предыдущие модификации, только вместо колбы и сплющенного элемента устанавливается изогнутая в виде подковы труба. Изгиб, наполненный водой, выполняет функции гидравлического затвора.
По размерам он меньше бутылочного сифона, но больше плоского. Чтобы его прочистить, придется также провести частичную разборку.
Основные разновидности
По своей конструкции все сифоны, применяемые для кухонных моек, можно разделить на несколько видов:
- Бутылочный. Это жесткая конструкция, которую снизу можно открутить. Благодаря этому устройство быстро и легко можно прочистить. В нижней съемной части задерживается не только мусор, но и случайно упавшие в мойку украшения или какие-то твердые предметы. К «бутылке» может быть подсоединен гофрированный или жесткий сливной трубопровод. Внутри корпуса постоянно находится вода, чем обеспечивается водяной затвор.
- Гофрированный. По сути, это гибкая труба, изогнутая в определенном месте и зафиксированная хомутом. Изгиб предназначен для создания гидрозатвора. Оставшаяся часть сифона может свободно изгибаться в нужную сторону. Сифон гофрированный для мойки имеет существенный недостаток, выраженный в шероховатости его внутренней поверхности, на которой задерживается мусор. Из-за этого конструкцию часто приходится снимать и чистить.
- Трубный. Это жесткая, изогнутая в виде буквы «S» труба, которая занимает достаточно мало места.
- Плоский. Это обычный сифон, все элементы которого расположены в горизонтальной плоскости. Используется в случаях, когда под мойкой наблюдается дефицит свободного места.
- Скрытый. Это может быть устройство любой конструкции, которое скрыто в стене или в каком-либо коробе.
- С переливом. Дополнительным элементом в конструкции является жесткий переливной трубопровод, соединяющий верхнюю часть мойки со сливным шлангом.
- Сифон для мойки с разрывом струи. Он отличается от обычного сифона наличием небольшого просвета (2-3 см) между выпускным и приемным водными отверстиями. Таким образом, пресекается путь проникновения микробов по направлению из канализационной трубы в мойку. Такие изделия часто можно встретить в заведениях общепита.

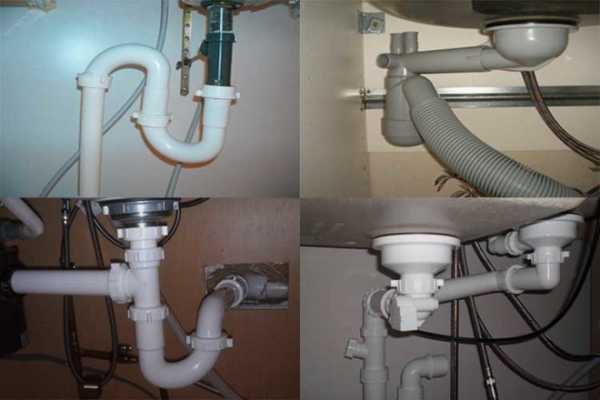

Виды
Сифоны различаются по многим параметрам. Например, бывает сифон для мойки на кухню с переливом и без. В первом случае у него будет идти дополнительная труба, через которую стекает вода из раковины, если дойдет до определенной отметки. Это помогает избежать проблем с затоплением кухни.
Также сифоны различаются по конструкции и отношению к открытым участкам. Именно по этим двум параметрам приходится делать выбор.
В зависимости от конструкции
По конструкции изделие делится на 9 видов, каждый из которых имеет свои особенности. В большинстве случаев выбор сужается до нескольких типов, так как возможность их установки зависит от конструкции раковины.
Варианты сифонов:
- Трубный. Имеет форму буквы U или S, представляет собой довольно жесткую трубу. В нижней части у большинства моделей есть специальная пробка для удобства чистки. Минусом считается необходимость расчета расстояния от канализации до чаши.
- Гофрированный. Представлен в виде гибкой трубки, которую можно выгибать по своему усмотрению. Является универсальным вариантом, так как легко и везде устанавливается. При создании искусственного изгиба можно добиться образования гидрозатвора. Минус в быстром загрязнении и невозможности разбора.
- Бутылочный. С канализацией соединяется прямой или гибкой трубой, в нижней части имеет специальный гидрозатвор в форме бутылки. Легко разбирается, не занимает много места. Недостатком можно считать быстрое образование осадка из загрязнений.
- Сухой. Сифон с гидрозатвором сухого типа имеет внутри резиновую трубку, через которую вода отходит в канализацию. Внутри не остается жидкости, благодаря чему исключены повреждения при использовании в холодных условиях и появление бактерий. Запах в квартиру не проходит, так как в трубке образуется воздушный клапан.
- Автоматический. Отличается наличием крышки, которая при нажатии закрывает отверстие слива, позволяя произвести набор воды в раковину. Если емкость переполнится, то механизм откроет доступ к канализации и обеспечит отток жидкости.
- Телескопический. Чаще всего продается в собранном виде и довольно компактен. Его можно легко отрегулировать по высоте, глубине и длине. Это позволяет сэкономить свободное место в тумбе.
- Двойной. Используется при установке двойных моек. Он имеет стандартный набор функций, включая стакан для задержки инородных тел, которые могли бы попасть в канализацию.
- Пристенный. Особенностью такого типа является его метод установки. Он размещается вплотную к стене, что помогает сэкономить место. Чаще всего используется при установке стиральной машинки под мойкой.
- Угловой. Поднимается вдоль стены до месторасположения мойки и под прямым углом проходит к чаше. Преимуществом такого решения является максимальная незаметность и простота установки.
Какой именно вид выбрать – зависит от личных предпочтений хозяина и особенностей имеющейся раковины
Важно учитывать конструкцию канализации, так как возможны несовпадения по размеру разъемов
По отношению к открытым участками
Второе важное разделение на виды — отношение сифона к открытым участкам. Отвод воды может быть совершенно незаметным или открытым
Причем во втором случае он еще может быть установлен в горизонтальном положении.
Все виды:
- открытый – легко устанавливается, но размещается непосредственно под раковиной, не прикрепляясь к каким-либо элементам, из-за чего может быть очень заметен;
- скрытый – размещается внутри специальной коробки, установленной в стену, что помогает улучшить интерьер и освободить пространство, но монтаж более сложен, как и ремонт;
- плоский – классический сифон, который устанавливают в горизонтальном положении, что позволяет оставить больше свободного места под раковиной.
Выбор сифона по отношению к открытым участкам индивидуален. Все зависит от желаний и навыков монтажа, которые могут потребоваться при установке скрытого типа изделия. На процесс использования выбор по такой классификации не окажет никакого влияния.
Шаг 1. Демонтаж старого сифона
Перед тем как установить новый сифон для кухни нужно снять старый. Для этого возьмите крепкую отвертку и открутите винт в центре решетки в сливном отверстии как показано на фото справа. Обязательно поставьте тазик под сифоном. Когда сифон снимется, начисто протрите сливное отверстие.
Гайка и винт сливной решетки часто со временем прикипают друг к другу, а потому очень сложно откручиваются. Если вы никак не можете раскрутить винт, то нужно отсоединить нижнюю часть сифона, оставив один патрубок, а затем попробовать покрутить, чтобы помочь гайке и винту освободиться. Чаще всего этих манипуляций бывает достаточно.
Распространённые типы
Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.
Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый
Гофрированный слив
Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы
Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации
Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.
Конструктивно гофра-сифон состоит из следующих элементов:
- патрубок с решёткой и накидной гайкой;
- гофротрубка.
Дополнительно может потребоваться крепление для трубы.
Слив с запором из гофрированной трубы
Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.
Бутылочный слив
Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.
Конструкция бутылочного слива состоит из следующих элементов:
- решетка из металла или пластмассы;
- приёмный патрубок;
- ёмкость-бутылка;
- патрубок для слива нечистот в канализацию;
- переходная деталь, позволяющая соединить сифон с канализационной системой.
Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.
Трубный слив
Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.
Простой трубный (прямоточный) сифон
Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.
Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры
Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.
Плоский слив
Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.
По устройству — обычное колено, но позволяет экономить пространство
Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.
С переливом
Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.
Сифон с переливом устанавливается не только для моек, но и раковин
Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.
Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника
Подготовка к монтажу
Разобравшись, как собрать сифон на кухне, можно переходить к демонтажу старой конструкции и очистке поверхностей канализационного патрубка. Реализуя задачу, не стоит придавать слишком большое значение наличию остаточных загрязнений на поверхности слива, поскольку специальная герметизирующая манжета рассчитана на посадку на шероховатое основание.
Определенные сложности могут возникнуть при замене советского чугунного сифона, заделанного в патрубок с посадкой на цемент. В данном случае придется потрудиться над разгерметизацией соединения, используя молоток, зубило или стамеску. Требуется это для удаления старого цемента из патрубка и демонтажа прежнего сифона.
Подготавливая сифон для двойной раковины на кухне или одинарной емкости, нужно следить, чтобы обломки хрупкого чугуна и частички цемента не остались в канализационном патрубке. В ходе эксплуатации новой системы подобный мусор может превратиться в источник регулярных засоров. Удалять всевозможные обломки из канализационного ответвления удобно плоскогубцами и пинцетом.
Как установить сифон на кухне? Для надежного монтажа работы должны выполняться в строгой последовательности:
- Предварительно смазанная герметиком установочная манжета помещается в канализационный патрубок. При этом все поверхности должны быть сухими.
- Проверяются стыковочные (торцевые) поверхности корпусных резьбовых соединений. При необходимости заусенцы аккуратно срезаются острым лезвием, поскольку их наличие может привести к повреждению прокладок.
- Окончание сливной трубы заводится в манжету и надежно закрепляется. Если работать приходится с креплением в виде хомута, для затягивания последнего придется воспользоваться отверткой.
- В раковине монтируется сливная решетка. Черная нижняя прокладка пока не устанавливается.
- В паз пробки укладывается тонкая кольцевая прокладка, которая обильно смазывается герметиком. Далее заворачивается пробка. Достаточно захвата резьбы на расстоянии порядка 2-3 ее витков.
- Если корпус сифона представлен патрубком в виде бутылки, в него помещается специальный клапан с открывающейся наружу заслонкой. Конструкция присоединяется к выпускной трубе.
- Нижняя прокладка слива укладывается в канавку верхнего патрубка, завинчивается гайка корпуса сифона.
- Слегка покачивая колено конструкции, вы должны аккуратно попеременно затянуть боковую и верхнюю гайки бутылки.
Установка сифона на кухне
Установка на кухне
Теперь мы подробно рассмотрим, как можно установить сифон под кухонной мойкой.
- Проверьте, подходит ли защитная решетка к сливному отверстию в раковине. Если диаметр решетки намного больше, чем диаметр отверстия, необходимо купить другую, которая будет идеально подходить.
- Поставьте прокладку и приложите решетку к отверстию.
- В защитную решетку вставьте крепежный болт. Поднесите сифон к отверстию и приложите стыковочный патрубок, предварительно приложив прокладку. Остается прикрутить его к отверстию слива болтом.
- В патрубок канализации поставьте манжету, которая предварительно смазана герметиком. Следите за тем, чтобы патрубок был сухой.
- Осталось только вставить гофру в манжету, куда будет выходить вода.
Ваш сифон установлен. Остается только проверить герметичность всех соединений. Для этого нужно включить воду и подождать, пока сифон не заполнится. Если протечек нет – всё отлично и работает как надо. Если в месте соединения образовалась течь, то его нужно немножко подтянуть.
