Установка сифона на кухне: как собрать и установить устройство + схемы и пример монтажа

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

  • трубными;
  • гофрированными;
  • бутылочными;
  • коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

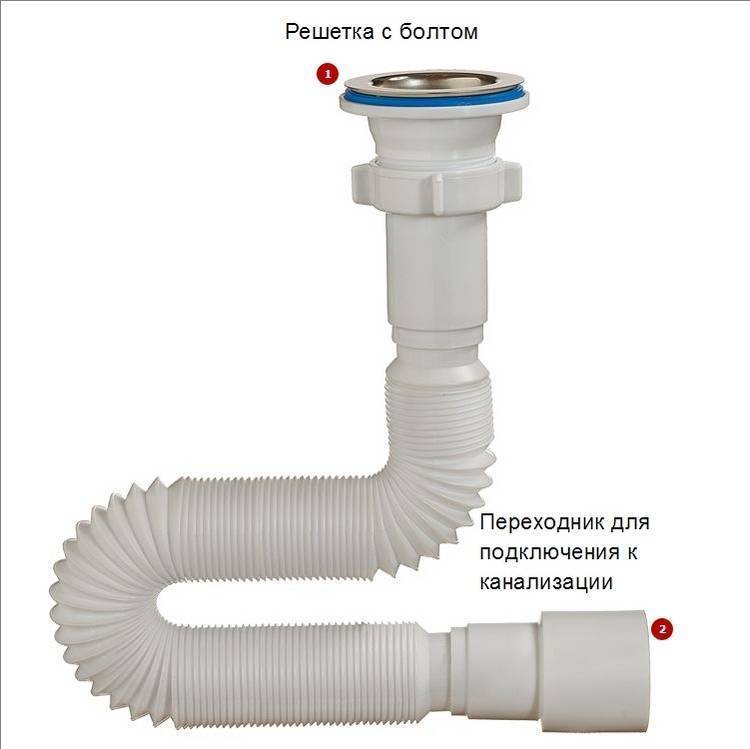

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

  • гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;
  • металлический слив;
  • комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;
  • длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
  • хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

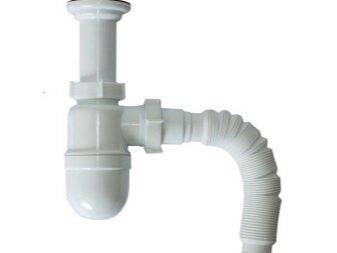

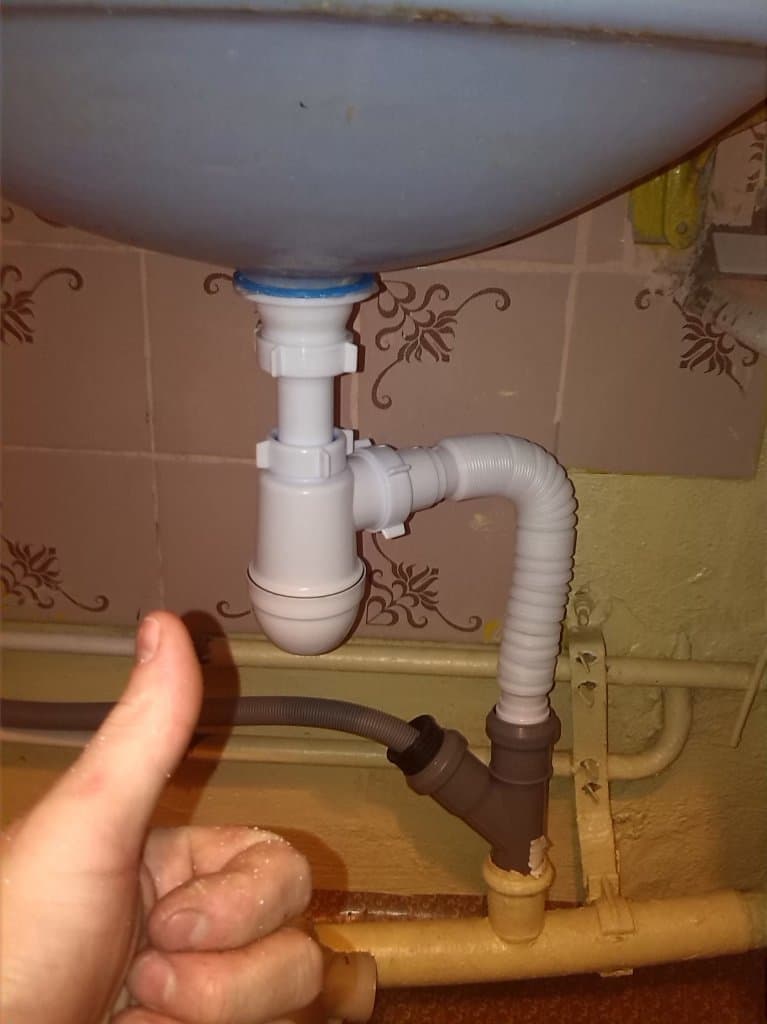

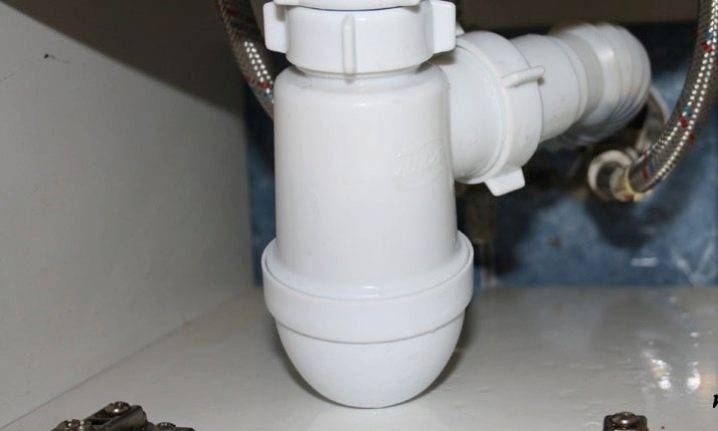

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

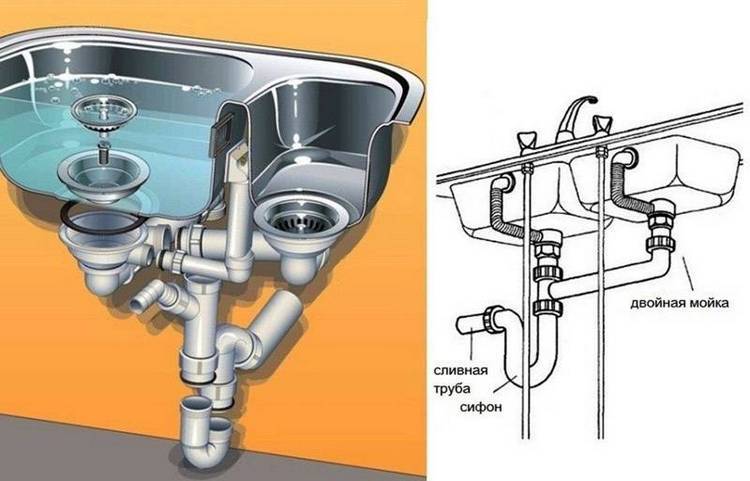

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие  сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

Как сделать кухонный гарнитур своими руками?

Невозможно собрать качественный кухонный гарнитур своими руками без предварительно составленного проекта. Для этого вам потребуются специальные измерительные инструменты:

  • линейка;
  • рулетка;
  • карандаш.

Составление чертежа

Сперва вам необходимо измерить поверхности помещения — высоту потолка, длину каждой стены, не забыв о расположении труб, коммуникаций и газовых приборов, а затем все это изобразить на листе бумаги.

Получив необходимые данные, необязательно составлять чертеж вручную. Можно воспользоваться любой программой по проектированию и дизайну. Достаточно простым и понятным интуитивным интерфейсом обладает приложение PRO100. Оно очень популярно у многих проектировщиков корпусной мебели.

Имея его на своем компьютере, вам будет легко составить собственный проект кухонного гарнитура. Для этого вам необходимо занести в программу параметры помещения, не забыв указать размеры и расположение оконных и дверных проемов. Эта программа достаточно функциональная — в ней имеется множество разных возможностей, в том числе и готовые эскизы кухонной мебели. Поэтому вам достаточно изменить параметры проекта и месторасположение предметов интерьера

Очень полезными являются библиотеки предметов интерьера, которые помогут вам составить проект вашей кухни, приняв во внимание и желаемый цвет фасадов

Из особенностей этой программы стоит отметить то, что после выбора вами определенного элемента вы можете уточнить его размеры, которые будут представлены на отдельном чертеже. Эти сведения вам могут пригодиться, если вы собираетесь заказывать раскрой материала.

Когда вы будете разрабатывать индивидуальный проект гарнитура, советуем принять во внимание правила расстановки предметов. Не рекомендуется ставить холодильник рядом с кухонной плитой

Это касается и любого отопительного устройства, например, газовой колонки, которая должна находиться как можно дальше от вытяжки. Иначе вы, сами того не подозревая, добьетесь неприятного эффекта, именуемого противотягой

Не рекомендуется ставить холодильник рядом с кухонной плитой. Это касается и любого отопительного устройства, например, газовой колонки, которая должна находиться как можно дальше от вытяжки. Иначе вы, сами того не подозревая, добьетесь неприятного эффекта, именуемого противотягой.

После того как ваш проект будет готов, можете идти покупать все необходимые для изготовления кухни материалы.

Сборка кухонного гарнитура

Если вам еще в магазине распилили материал и наклеили на него кромку, то дополнительных операций по его подготовке к работе вам совершать не придется. Вы можете сразу приступать к сборке. Однако вы должны быть уверены в качестве купленных вами элементов. Поэтому перед тем как отдавать деньги за пиломатериал в магазине, обязательно проверьте его на соответствие размеров. Это станет гарантией того, что вы легко соберете кухонный гарнитур.

Сам процесс изготовления шкафов не отнимет у вас нового времени. Выполнить эту работу можно с помощью самых доступных инструментов — дрели, шуруповерта и крепежа. Но прежде чем вкручивать конфирматы, вам придется проделать отверстие в деталях. Советуем здесь не спешить и сделать всё максимально аккуратно, иначе со временем плита ДСП может расслоиться. В целях усиления создаваемого соединения деталей имеет смысл дополнительно установить мебельный стальной уголок.

Для крепления полок используют специальные упоры, а для выдвижных ящиков — направляющие. С установкой последних у вас могут возникнуть большие трудности, поэтому советуем выполнять эти операции ещё до сборки тумбы. Когда тумбы и шкафы будут собраны, можете устанавливать на них фасады и фурнитуру.

Далее вам необходимо собранные детали мебели установить на свое место. Учтите, что после установки все тумбы должны располагаться строго по уровню вместе с плитой. Если один из предметов не соответствует этому требованию, то вам придется отрегулировать высоту при помощи винтовых ножек.

Гораздо сложнее установить подвесные шкафчики, для которых вам также придется выдержать одинаковую высоту. Однако спешить с их монтажом не стоит, поскольку над плитой нужно вначале установить встроенную вытяжку, если таковая предусмотрена проектом. Когда вы начнете подвешивать шкафы, сперва убедитесь в надежности крепления. Чтобы мебель прослужила вам долго, крепежи должны выдержать достаточно большой вес. После того как напольные тумбы займут свое место, поверх них устанавливают столешницу. Для ее крепления используют мебельный уголок и саморезы. Завершив работу со столешницей, можно переходить к установке мойки.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Давайте подробно разберём строение кухонных сифонов.

  1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

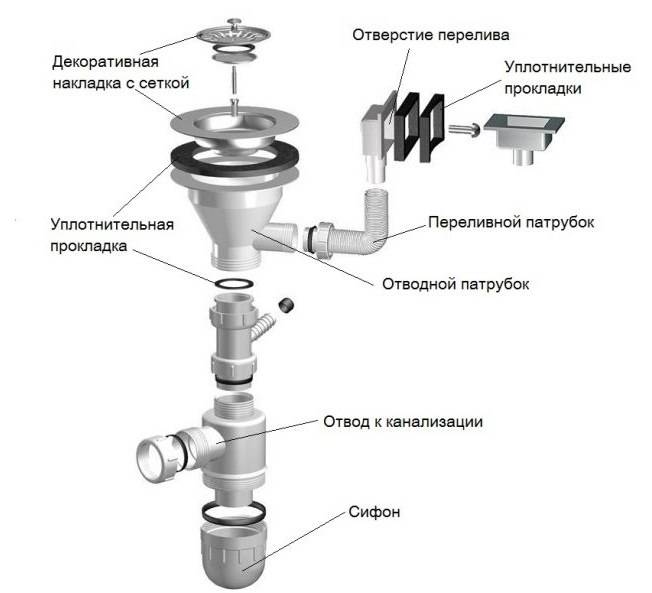

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

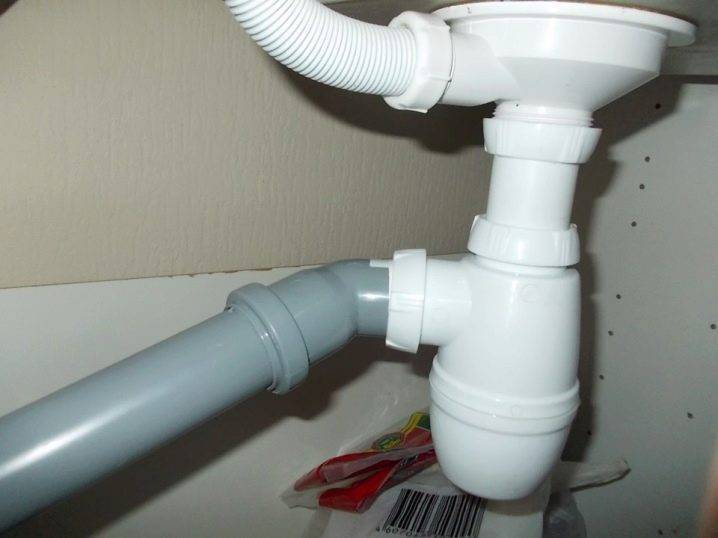

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

  • Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
  • Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
  • Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
  • Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

Комплектация

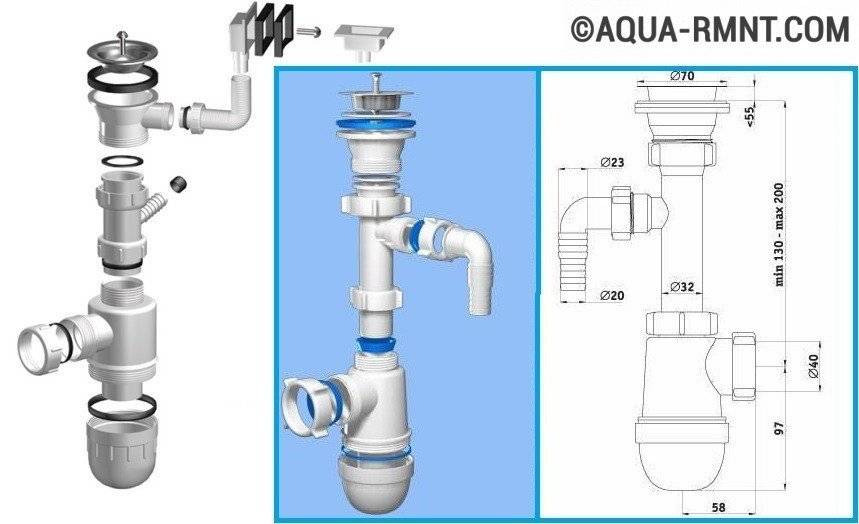

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Сифоны

Комплектация пластикового сифона:

  • Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
  • Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
  • Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
  • Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
  • Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
  • Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.
  • Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
  • Резиновая прокладка под выпускной патрубок.
  • Гайка из пластика выпускного патрубка.
  • Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
  • Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
  • Корпус изделия в виде колена или бутылки.
  • Пластиковая стяжная гайка.
  • Две конусные резиновые или пластиковые прокладки.
  • Канализационный отвод.
  • Гайка для крепления пластмассового переходника.
  • Стакан или крышка сифона – для прочности прибора.
  • Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
  • Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

Сифон бутылочного типа

Правила ухода

Для того чтобы продлить жизнь сливной системы, необходимо обеспечить правильный уход за ним.

Также необходимо проводить периодическую очистку устройства. В данном случае рекомендовано применение специальных средств.

При протечке можно говорить об износе уплотнителей. Для обеспечения их длительного срока службы, необходимо перед установкой уплотняющие кольца смазать специальным составом. В большинстве случаев применяется силиконовая смазка. При установке не стоит перетягивать гайки, так как это может стать причиной трещин на бутылке и патрубке. Из-за этого зачастую наблюдается утечка сточных вод.

Общие понятия

Данное приспособление способно выполнять дополнительные функции: защищает систему водоотведения от засорения.

Данная задача выполняется благодаря наличию защитной сетки, местом расположения которой является горловина устройства. Сетка находится на мойке, что предоставляет возможность ее очистки без разборки конструкции.

Сифон для кухонной мойки выполняет еще одну достаточно важную задачу. Благодаря данному приспособлению сточные воды попадают в канализационную систему. Данная задача выполняется с помощью пластиковых или металлических антикоррозийных патрубков. Благодаря их универсальному строению жир и грязь удаляются в канализацию, что устраняет возможность их отложения.

Как выбрать?

Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров

Если вы устанавливаете сифон в ванной, то его нужно брать с таким расчётом, чтобы можно было подключить стиральную машину. Поэтому нужно приобретать конструкцию с наличием дополнительного водоотвода.

Многие сифоны имеют функцию контроля высоты соединяющей трубы. Так вы сможете выставить удобный уровень стакана. Это особенно удобно, если нужно прикрепить сифон под ванной.

Многие неопытные мастера не затягивают до конца резьбу, чтобы не вывести её из строя. Так делать не рекомендуется. Патрубок нужно закручивать до упора, но контролируя прилагаемые усилия.

Обращайте внимание на размеры устройства. Если под раковиной или мойкой всегда много места, то под ванной его может быть недостаточно

В данном случае малогабаритные модели будут особенно полезны.

Не допускается вариант, когда размер трубы водоотвода меньше размера патрубка, в противном случае вы попросту не сможете вставить сифон.

Эстетика. Если сифон планируется устанавливать под мойкой, то её дизайн не имеет никакого значения. Однако если при входе в помещение, на него сразу падает взор, то эстетическая составляющая имеет большое значение. В данном случае лучшим вариантом будет хромированный сифон, но за дизайн придётся немного переплатить.

Цена. Вопреки популярному стереотипу, здесь дороговизна не является показателем качества. Пластиковые варианты могут служить более 10 лет, а металлические – ещё дольше. Но переплачивать за этот вариант нецелесообразно. Мало кто рассчитывает использовать один сифон более 10 лет, ведь возможен ремонт, замена раковины или мойки и тому подобное.

Подытожив вышесказанное, можно заявить, что монтаж сифона является простым занятием. Но если вы не желаете изучать инструкцию, или у вас на это нет времени, то помочь с установкой сможет любой сантехник, на это потребуется не более 10 минут.

Больше о тонкостях процесса установки сифона на кухне смотрите в видео ниже.

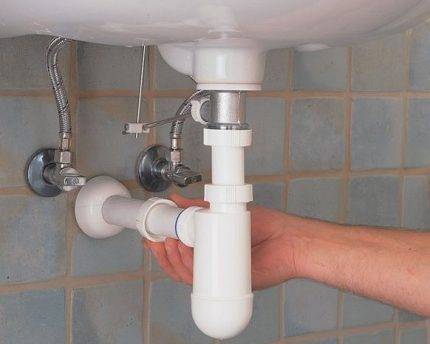

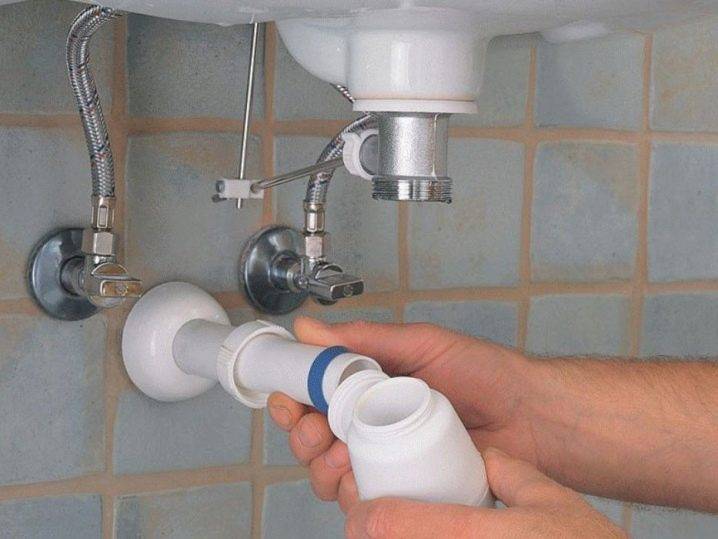

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

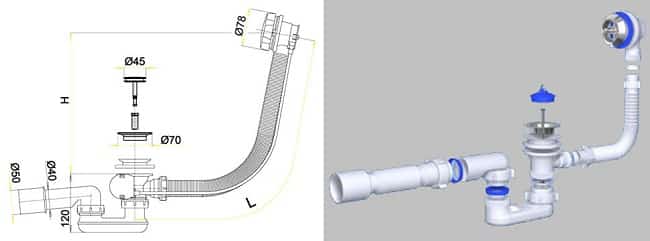

Конструкция ручного сифона для ванны

Пошаговая инструкция, как собрать сифон для ванны:

В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

  1. Все металлические резьбы должны уплотняться ФУМ-лентой;
  2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

  3. При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
  4. При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
  5. Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
  6. Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Зачем нужен сифон

Кухонная раковина (мойка) подключается к центральной или местной канализации. Некоторые домовладельцы и собственники квартир соединяют сливное отверстие напрямую с трубопроводной системой, отводящей нечистоты. Для этого обычно используется гофрированная труба, которая без труда изгибается в нужном направлении. Однако если не создать гидрозатвор, в кухню будет попадать «аромат» из канализационной системы. Основное назначение сифона — блокировать неприятные запахи из канализации.

Производители выпускают качественные изделия, отличающиеся:

  • надёжностью;
  • прочностью;
  • долговечностью, превышающей срок службы смесителя;
  • стойкостью перед химическими составами, высокими температурами и механическими воздействиями;
  • простым монтажом, что позволяет выполнить установку сифона на кухне человеку без опыта;
  • универсальностью использования.
