Установка сифона своими руками: на ванну, раковину и мойку на кухне

Инструкция к действию

Старый сифон

Перед тем, как заменить сифон под раковиной, необходимо избавиться от старого сифона и осуществить его демонтаж. Делать такую работу нужно над ведром и предварительно приготовить хороший кусок тряпки, чтобы потом надежно закрыть отверстие в трубе. Не стоит выпускать из внимания муфту – если она уже недостаточно эластична, то ее лучше заменить на новую.
Когда старый сифон демонтирован, все очищено от загрязнения и подготовлено идеальное место, можно переходить к процедуре выполнения установки прибора. Сифон следует плотно и надежно прижать к сливу мойки. Плотное прилегание прокладки нужно обеспечить по всему периметру области труб.
Далее необходимо надежно закрепить прокладку и винт. Все это вставляется в специальное сливное отверстие. Можно наживлять винт и затем закреплять его до конца. После этого проводится работа над сливным раструбом сифона, в который должна быть вставлена гофрированная труба с наличием прокладки. Все стягивается при помощи барашковой гайки.
Замена сифона под раковиной требует грамотного подхода к такой работе. В связи с этим, лучше обеспечить дополнительную надежность и поставить специальное уплотнение в виде резины, а в нее уже можно вставлять раструб гофрированной трубы.
На данном этапе проведения сантехнических работ можно проверить прибор на протечку. В этом случае необходимо просто включить воду, и если нигде она не просачивается, то можно считать, что процедура монтажа прибора подходит к завершению.

Замена сифона

Чтобы устройство держалось долго и надежно, нужно тщательно смазать прокладки резьбу герметиком и для большей надежности использовать пластиковую изоленту. Это является обязательным условием, только так можно предотвратить появление каких-либо трещин и возможности любых видов протечек.

Назначение сифона

Живете вы в частном доме или в квартире, если в вашем жилище имеется мойка, умывальник, ванна или душевая кабина, то там есть и сифоны. Без этого сантехнического устройства можно обойтись разве что в случае с уличным рукомойником.

Сифон

Сифоном называется некий изогнутый участок трубы, по которой производится отвод сточной воды из раковины / ванны / поддона душевой кабины в канализацию. Подключение раковины к канализации невозможно без этого сантехнического приспособления. Ведь именно оно удерживает неприятные запахи, идущие с канализационной трубы, препятствует размножению бактерий благодаря гидрозатвору, который он образует.

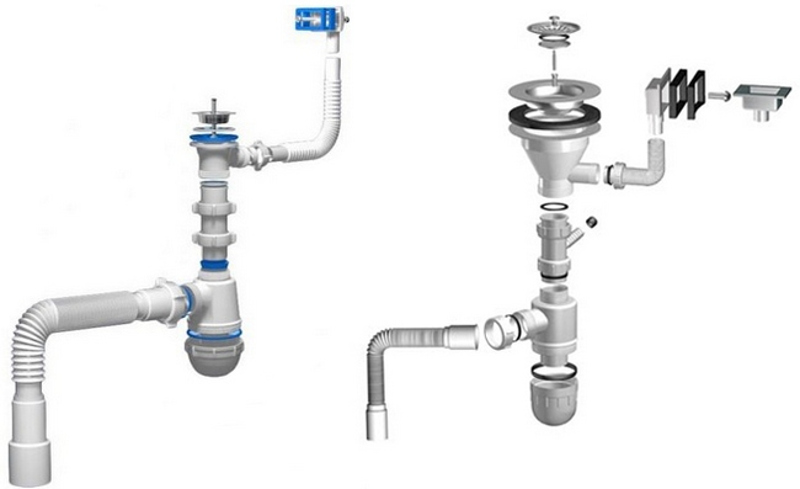

Комплектация сифона

Комплектация

Для примера возьмем самый распространенный тип сифона – бутылочный. Он состоит из следующих элементов:

Защитная решетка выполнена из нержавеющего металла. Она предотвращает засорение труб канализации, не пропуская большие отходы продуктов питания и другой мусор. Она вставляется непосредственно в мойку.
Слив.
Корпус сифона.
Патрубок, который будет отходить из сифона.
Крепежный винт, который будет соединять решетку и сифон. Он обязательно должен быть из нержавеющего материала. Если он из черной стали, то конструкция заржавеет и со временем сломается.
Гофра, которая будет подсоединяться от сифона к трубе канализации. По ней будет проходить вода.
Конусные прокладки.
Прокладки для герметичности соединений над и под раковиной.
Соединительные гайки (муфты), благодаря которым сифон будет соединен со сливной трубой, гофрированным шлангом и сливом.

Приступаем к сборке конструкции.

В разобранном состоянии

Для начала нужно надеть самую большую прокладку в виде кольца на сифон, в месте соединения его с крышкой.
Закрутите крышку сифона до упора. При этом не нужно прибегать к грубой силе, сильно затягивая соединение.
После этого на трубку слива (патрубок) наденьте гайку, а затем конусную прокладку. Вставьте ее в отверстие сифона, расположенное сверху и затяните гайку. Опять же, не прилагайте особых усилий.
Переходим к гофрированному шлангу. Наденьте на него гайку, установите конусную прокладку и вставьте гофру в отверстие сбоку сифона. Остается закрутить гайку.
Сверху, на трубку слива (патрубок) устанавливаем еще одну гайку и ставим туда нужную прокладку. После этого вкрутите слив.

На этом сборка устройства завершена, можно переходить к следующему этапу.

Полезные советы

При покупке сифона нужно учитывать объем свободного пространства под ванной

В первую очередь надо правильно выбрать сифон. Основная его характеристика – качество материала. Особенно это относится к пластиковым изделиям. Здесь главный показатель – толщина стенки. Чем больше это значение, тем лучше сопротивление нагрузкам.

Другие рекомендации:

Необходимо определить пространство под ванной – поместится туда сифон или нет.
Начиная сборку, прочитайте инструкцию от производителя. Точно следуйте его рекомендациям.
Если сливное отверстие на ванной имеет шероховатую поверхность, отшлифуйте ее наждачной бумагой
Это касается также чугунных сантехнических приборов и акриловых.
При сборке уделяйте большое внимание прокладкам и манжетам

Они часто становятся причинами протечек.
Сифон – устройство самотечное, поэтому важно выдерживать наклон трубной части.
Уплотнители рекомендуется менять хотя бы один раз в год.

А как установить сифон для двойной мойки?

Двухсекционная мойка должна оснащаться специально предназначенным для них двойным сифоном. У таких сифонов есть два выпуска, которые объединяет один сифон, который может быть как колбообразным, так и трубчатым. Они также могут иметь отводы для стиральной или посудомоечной машины как на фото слева.

Установка производится по описанному выше принципу с той лишь разницей, что сначала нужно прикрутить два патрубка со сливом к двум раковинам, затем под раковинами нужно соединить два патрубка проводником, а потом к проводнику прикрутить остальные части устройства. При необходимости трубы нужно обрезать до нужной длины ножовкой, отшлифовав края наждачной бумагой.

5 шагов монтажа смесителя на кухне своими руками
Как выбрать смеситель для кухни
Ремонт кухонного смесителя своими руками
Выбираем мойку для кухни за 5 простых шагов
Установка кухонной мойки – инструкции, советы, видео

Виды по принципу устройства

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

Бутылочные. Бутылочными сливными системами называют устройства, гидрозатвор в которых создается не за счет изогнутой, сигмовидной трубы, а благодаря конструкции из двух погруженных друг в друга цилиндров. Вода внутри такого приборе сначала передвигается по внутренней трубе колбы сифона, затем попадает в отстойник и только после этого поднимается через щель между цилиндрами в сливную трубу, а дальше в канализацию.

Трубные. Сливные системы трубного типа не имеют корпуса, похожего на бутылку, они состоят лишь из одной изогнутой трубы. Водный подпор в таких конструкция образуется только за счет изгибов трубы, которая может иметь форму буквы S или буквы U. Трубные сливы используются в настоящий момент редко, так как они не имеют отстойника, в котором скапливается гряз и который легко прочистить своими руками. Достоинством такого устройства является то, что гибкая, гофрированная труба легко укладывается, принимая любую форму.

Учтите, что для слива раковины с переливом в ванной комнате чаще используются бутылочные модели, оснащенные отстойником. Он располагается на самом дне сифона, поэтому туда попадают и там остается весь мусор. Отстойник легко демонтировать своими руками и прочистить, в то время как гофру очистить практически невозможно. Кроме того, в отстойнике задерживаются легкие предметы, непреднамеренно смытые в раковину, к примеру кольца и монеты.

В современном ассортименте сантехнических изделий можно легко растеряться, ведь сливы для моек отличаются не только по внешнему виду и конструкции, но и по материалу, из которого они изготавливаются. Материал системы слива – важный фактор выбора, который оказывает значительное влияние на срок службы и функциональность прибора. Для изготовления прибора важны такие качества как легкость, устойчивость к коррозии, герметичность и долговечность. Чаще всего они изготавливаются из следующих материалов:

Различные металлы и их сплавы. Обычно для изготовления сливов используют медь, латунь, а в былые времена для этих целей активно применялся чугун. Достоинствами таких моделей считается исключительна прочность, долговечность, устойчивость ко всем бытовым моющим средствам, а также безопасность для здоровья человека. Однако, из такого материала производят только сливы трубного типа. Часто из-за жесткой формы таких изделий их сложно устанавливать, для этого потребуются навыки и специальный инструмент.

Полимеры. Современные сливы делают из легких, прочных и недорогих полимеров. Пластику можно придать практически любую форму, поэтому модельный ряд сливов из этого материала очень разнообразен. Полимерные системы слива могут быть трубными, бутылочными или даже комбинированными. Срок службы таких изделий намного меньше, чем металлических, но и стоят они дешевле. Главным достоинством современных полимерных пластмасс является высокая устойчивость к коррозии.

Важно! Пластиковые гофрированные трубы для слива приходится часто менять, если умывальник используется активно. Трубы со временем перетираются, разъедаются агрессивной бытовой химией, на гофре оседает мусор и грязь. Кроме того, слабым местом таких систем являются соединения между элементами

Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик

Кроме того, слабым местом таких систем являются соединения между элементами. Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик.

В арсенале производителей сантехнических изделий большое количество материалов, которые хорошо поддаются обработке, поэтому раковины для ванных имеют разную форму. Такое разнообразие позволяет гармонично встраивать сантехнику в интерьер санузла, но также это предъявляет новые требования к сливным системам. По расположения они делятся на следующие виды:

Раковины с центральным сливом. В таких моделях сливное отверстие располагается практически посредине дна чаши. Такое расположение удобно тем, что, благодаря ему вода быстро уходит из мойки, не застаиваясь. Однако, такое расположение сливной трубы не позволяет установить под раковиной никакой бытовой техники или мебели.

Раковина с центральным сливом

Монтаж

Слив полуавтоматический

Ванна, как правило, имеет пару отверстий, одно из которых находится на уровне дна, а другое немного выше, в передней стенке. Это определяет конструкцию сифона для ванны. Сюда входят следующие запчасти:

трубка-гофра из пластика (для стока в передней стенке);
пластиковая чашка для водостока, монтируемая в дно ванны;
колено с патрубком, которые нужны, чтобы присоединиться к системе канализации.

В первую очередь собирается сифон на ванне. Затем проверяют, как он расположен под ванной, и не будет ли проблем после его установки

Важно также до начала сантехнических работ продумать, как будут проходить трубы, а также высчитать, какой будет длина и толщина этих труб

В отверстии ванны, находящемся на передней стенке, монтируется ободок из металла, и к нему затем крепится патрубок. После этого чашку слива с помощью болта крепят к отверстию слива в днище. Чтобы соединить сифон со всеми отверстиями, необходимо запомнить следующий порядок работ. В круглой пластине на самой ванне есть металлический болт – его нужно раскрутить. Затем с помощью этого болта патрубок, который отходит от сифона, прикручивается к отверстию.

Когда сифон и его компоненты собраны, свободный конец гофры соединяют с канализационной трубой, затем все стыки проверяются на герметичность. Проверка осуществляется путем подачи в ванну воды сначала под небольшим напором. Затем, если течи нет, напор понемногу увеличивают. Если в итоге вода нигде не протекает, значит, сифон собран правильно, и его можно использовать.

Характеристики сифонов

Размеры сифона

Если габариты слива не соответствуют диаметру канализационной трубы, то выполнить монтаж будет проблематично. К тому же, немаловажна пропускная способность устройства. Еще значение имеет продолжительность промежутка между выходом в канализацию и сифоном.

По стандарту устройство имеет длину в 75 сантиметров. Обычно, отрезка трубы достаточно для его подключения, но встречаются различные ситуации, поэтому возникает необходимость приобрести переходники. Они еще нужны тогда, когда выход в канализации находится не напротив слива.

Схемы подсоединения с размерами

Вход в канализацию под умывальник чаще всего монтируется на высоте около пятидесяти сантиметров. Диаметр трубы для входа бывает от 30 до 92 миллиметров, поэтому патрубок должен подходить по размеру или быть тоньше. Если диаметр не соответствует, то останется только установить переходник.

Необходимость приобретения переходника возникает и в тех случаях, когда раковина имеет необычный дизайн. Например, это касается изделий с пьедесталом. При таких обстоятельствах компактный слив будет не видно внутри.

Из каких материалов изготавливают сифоны

Изначально такие конструкции изготавливали только из чугуна, но со временем появились более компактные изделия из цветных металлов (даже на сегодняшний день такие варианты сифонов остаются востребованными). Надежными считаются устройства с гальваническим покрытием, ведь им не страшна даже коррозия. Тем не менее, опытные мастера не советуют приобретать такие сифоны, потому что при внутреннем расположении они стремительно окисляются и выходят из строя.

Самыми прочными и долговечными считаются изделия из стали. Тем не менее, их главным минусом считается высокая стоимость, поэтому устанавливают их чаще всего на дорогостоящей сантехнике. Если вы желаете сэкономить бюджет, то приобретайте конструкции из пластика.

Металлический сифон с гальваническим покрытием

Пластмассовые изделия чаще всего изготавливаются из полиэтилена или более дорогостоящего полипропилена. По сравнению с металлическими сифонами они имеют целый ряд преимуществ:

минимальная масса, что позволит сократить нагрузку на раковину;
на пластмассе намного реже собираются жировые пробки;
материал не подвергается гниению и ржавчине;
изделия отличаются длительной эксплуатацией;
низкая стоимость.

Основным недостатком сифонов из пластика является возможность их разрушения под воздействием перепадов температуры. Особенно часто это происходит на местах соединений.

Сифон из пластика

Разновидности сифонов

Слив в обязательном порядке должен соответствовать назначению, поэтому кроме материала, следует учитывать и особенность конструкции. Так, мы рассмотрим различные варианты сифонов, которые устанавливают на кухонную мойку.

Таблица 1. Популярные разновидности сифонов.

Вид, иллюстрация	Описание
Гофрированный	Это самая примитивная конструкция, которая представляет собой вид изогнутой трубы со складками. Благодаря эластичному каркасу закрепить такой сифон можно в любой мойке. Из минусов гофры можно отметить скапливание внутри большого количества мусора. Кроме того, труба может деформироваться из-за кипятка.
Трубный	Представляет собой твердую трубу с изгибами. В продаже можно найти как разборные, так и неразборные варианты. Монтаж в данном случае осложняется тем, что слив приходится устанавливать точно по направлению канализационного отверстия.
Бутылочный	Это одна из самых востребованных конструкций. Затвор для воды располагается снизу, благодаря чему сифон можно быстро почистить от загрязнений.

Принцип действия сифона

Установка бутылочного сифона

Сифон: как правильно собрать

Особенности выбора
Сборка
Монтаж для душевой кабины
Установка для раковины

При ремонте ванной комнаты не существует незначительных и маловажных деталей. Ко всему должен быть ответственный и серьезный подход. Только тогда все будет работать правильно и слажено. К канализационной трубе подключается конструкция, именуемая сифон. Эта деталь влияет на слив воды и нейтрализует возможные неприятные запахи. Если вы решили набрать ванну и случайно забыли об этом, то через сифон сольются излишки воды. Он устанавливается не только в душевую кабину или ванную, но также в мойку и раковину.

Схема устройства бутылочного сифона.

Пошаговая инструкция установки

Далее рассмотрим, как поставить различные модели сифонов.

Из пластика

Перед установкой пластикового слива необходимо отключить воду, а также проверить герметичность трубопроводов. Повреждённые, высохшие прокладки заменяются новыми.

Замена повреждённого сифона из пластика происходит по следующему алгоритму:

Надёжно фиксируем защитную решётку с приёмной трубой. Для качественной герметизации необходима тщательная зачистка мест соприкосновения. Поверхности обрабатывают наждачной бумагой или специальными химическими средствами.
Наносим на фланец тонкий слой герметика, устанавливаем прокладку. Аккуратно затягиваем резьбовое соединение. Приложенных усилий должно хватить для полной герметизации. Излишний зажим вызывает деформацию или повреждение приёмного трубопровода.
Соединяем гофрой переливное отверстие и сифон. В местах крепления устанавливаем уплотнительные прокладки, которые зажимаются специальными гайками.
Подключаем сифон к канализационной системе. В местах соприкосновения рабочих деталей укладывается слой герметика.
После окончания монтажных работ и высыхания герметизирующего раствора проверяем герметичность системы. Для этого достаточно включить и понаблюдать за прохождением жидкости по трубопроводу. В местах протечек затягивают гайки или меняют положение уплотнительных прокладок.

Латунный неразборный

Перед установкой такой модели сифона необходимо проверить стыкование трубы прибора с канализационной системой. Трубопровод должен заходить в канализацию под небольшим углом, входить в отверстие не меньше чем на 5 сантиметров. Если не сделать этого, то резиновая прокладка не сможет обеспечить необходимой герметичности соединения. Через некоторое время после монтажа появятся протечки.

Для начала необходимо установить перелив в положенном месте, смазать герметиком место стыкования сифона с дном ванны. После сборки всей конструкции в единое целое затягивают гайки, что позволяет зафиксировать сифон в нужном положении и достичь герметизации соединений.

Полуавтоматический

Во время установки таких моделей могут возникнуть определённые сложности. Это связано с тем, что подобные приборы неразборные, сливное отверстие сифона не всегда совмещается со входом в канализацию.

Перед монтажом необходимо проверить полуавтомат на заедание тяги, пробка должна плотно прилегать к седлу. После установки перелива и сифона проводится фиксация отводящей трубы к канализационной системе. Далее ставят резиновые прокладки и затягивают резьбу.

Совет! Воспользуйтесь услугами работников фирмы-изготовителя полуавтоматического сифона. Специалисты не только проверят правильность работы оборудования, они обязаны дать гарантию на работу изделия.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Практические советы

Помимо основной работы по замене сифона могут возникнуть определенные трудности, как в процессе работы, так и после нее. Практические советы помогут быстро исправить ситуацию и найти ответы на многочисленные вопросы.

Конструкция сифона

Когда происходит установка сифона в ванной комнате, лучше добиваться идеальной параллели прорезей на шляпках винтов.

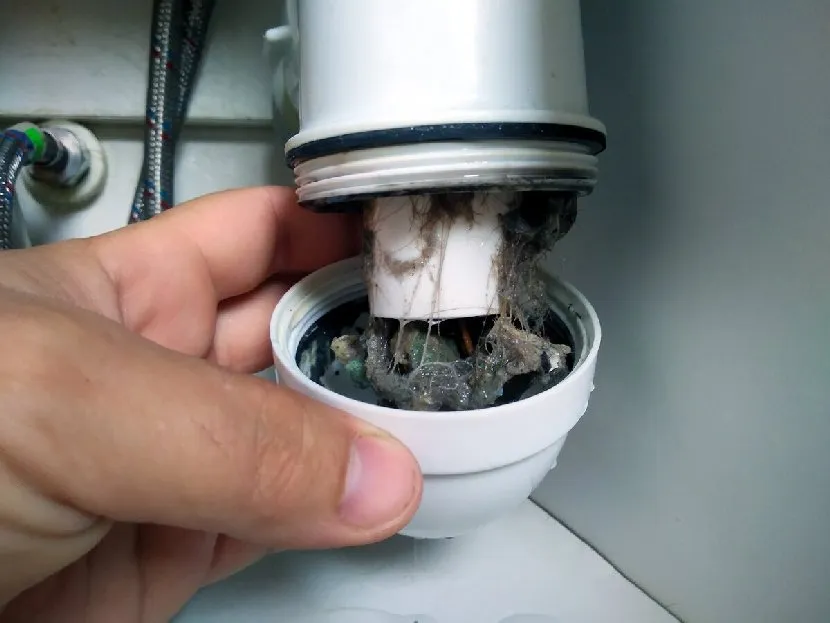

Процесс очистки сифона будет намного быстрее и надежнее, если для этого использовать:

обычную горячую воду. Все жиры быстро растворяться вместе с накопившейся грязью;
чтобы значительно ускорить этот процесс, необходимо применить каустическую соду;
безусловно, без традиционных химических веществ здесь тоже не обойтись, но в случае, если не помогли два предыдущих способа. Производители сейчас стараются изготавливать мощные и надежные средства для быстрой очистки труб;
также не обойтись без традиционного и уже ставшего народным способа – это использование вантуза. Специальный резиновый колпак на деревянной ручке путем прижатия к отверстию раковины высасывающими движениями вытянет всю грязь и прочистит трубы.

Работу лучше проводить не торопясь и очень внимательно, чтобы не потерять каких-либо деталей и завершить процесс как полагается. Раковину всегда нужно прочищать и использовать для этого выше перечисленные способы и средства. Это позволит избежать быстрой изношенности сифона и его систематическую замену. Только когда уже прокладки придут в негодность и начнет появляться неприятный запах, можно заменить сифон. Исходя из всего вышесказанного, можно вполне заменить сифон самому.

Эти практические советы помогут быстро и качественно установить сифон своими руками. Делать нужно все постепенно и внимательно. Нужно не забыть перекрыть воду, чтобы не было потопа. Чем вызывать сантехника, платить ему деньги и получить в итоге неизвестный и неопределенный результат, лучше все сделать самостоятельно. Главное -контролировать скорости слива воды в трубе, и обеспечить это может только правильно установленный сифон. Когда в помещении установлен качественный санитарный прибор, о появлении неприятных запахов можно забыть, теперь над ними поработает сифон. Следует получить максимально полную информацию о выборе сифона, чтобы он подошел для конкретного типа раковины. Далее достаточно следовать инструкциям, и можно приступать к работе.

Устройство сливного узла

Стоковые сифоны бывают пластиковые или из хромированной латуни. Материал пластиковых изделий — это пропилен, полиэтилен, ПВХ. Пластиковые сифоны не подвержены гниению, коррозии. Они довольно износостойкие и прочные. Латунные сливы имеют особенность окисляться со временем и собирать грязь.

Стандартный сифон имеет следующий набор деталей:

Защитная сетка. Это начало слива. Служит для задерживания больших кусков пищи и прочих отходов. Вставляется напрямую в сливное отверстие мойки.
Пробка резиновая. Служит для перекрытия слива и набора воды в раковину или ванную. Может отсутствовать в недорогих моделях.
Прокладка резиновая. Находится между мойкой и входной трубкой. Толщина прокладки три — пять миллиметров.
Патрубок выпускной. Иногда в дорогих моделях предусмотрен дополнительный вывод для соединения со сливом дополнительного устройства.
У выпускного патрубка есть резиновая прокладка.
Соединительный винт. Его диаметр примерно шесть — восемь миллиметров. Винт может быть изготовлен из железа, на который нанесли тонкий слой никеля или хрома. Тогда винт подвержен ржавлению и разрушению. Если винт изготовлен из нержавейки, то он более надежен. Проверяются соединительные винты с помощью магнита. При нержавеющем материале винт магнититься не будет.
Гайка металлическая. Если изготовлена из железа, то может быстро разрушиться. Лучше подобрать сифон с латунной или медной гайкой. Также проверяется магнитом.
Непосредственно сам сифон. Корпус может быть как коленчатый, так и бутылочный.
Гайка пластиковая для стяжки.
Прокладка конусная. Их должно быть две. Изготовлены из резины, реже из пластика.
В корпусе сбоку расположен отвод канализационный.
Пластиковый переходник крепится специальной гайкой.
Стакан слива. Он легко откручивается во время чистки загрязненного сифона.
Резиновая прокладка. Нужна для герметичного закручивания крышки сифона.
Шланг отвода. Обычная гибкая пластиковая труба для непосредственного слива в канализационное отверстие. Шланг может быть гофрированной формы или прямым патрубком.

Некоторые комплекты содержат перелив. Перелив — это дополнительная трубка небольшого диаметра, которая служит для предотвращения выливания воды из раковины в случае, если сливное отверстие закрыто или забито. В верхней части самой мойки имеется отверстие, к которому прикрепляется перелив. Он монтируется с наружной стороны раковины с помощью винта. Затягивая накидную пластиковую гайку, добиваются герметичного плотного соединения. Второй конец переливной трубки вставляется в патрубок сифона. При такой комплектации сифон для раковины с переливом имеет дополнительный патрубок.
