Установка системы отопления и монтаж твердотопливного котла своими руками

Ошибка № 2 – дымоход

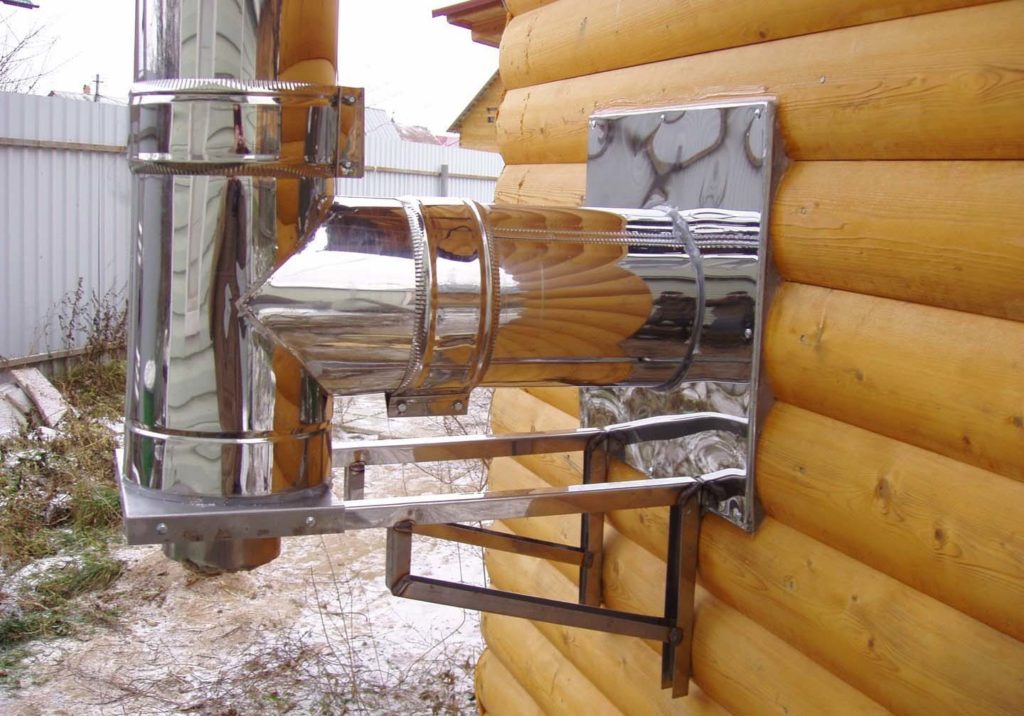

Стык дымохода из нержавейки с деревянной стеной

Конструкция дымохода твердотопливного котла несколько сложнее, чем в газовых отопительных системах. Это связано с выделением большого количества сажи и раскаленных газов в процессе горения. В связи с этим площадь сечения дымовых каналов и вытяжной трубы должно быть больше. Для их изготовления используются материалы более устойчивые к механическим воздействиям, возникающим при систематической чистке. Кроме того, необходимо предусмотреть тщательную теплоизоляцию дымохода, чтобы предотвратить образование конденсата.

Изготовление дымоходов для твердотопливных котлов может осуществляться из следующих материалов:

Кирпич. Монтаж выполняется в два слоя внутренний шамотный и внешний керамический. Шахта дымового канала проходит непосредственно возле котельной или является частью её конструкции. Преимущество данного материала в доступной стоимости. А при наличии соответствующих навыков монтаж можно выполнить собственными руками. Керамическая труба

Сравнительно новый вид дымоходов, состоящий из нескольких слоев: внутренний термостойкий, средний – теплоизоляция, внешний – ударопрочная керамика. Такие доходы стоят довольно дорого, требуют специальных навыков и осторожности при монтаже. Однако они надежны, долговечны и медленно зарастают сажей

Металлическая “сэндвич” труба. Изготавливаются из легированной нержавеющей стали. В последнее время стали все более популярными из-за оптимальных эксплуатационных характеристик.

Поэтапный ход монтажа

В любой инструкции, прилагаемой к котлу, есть рекомендации по установке оборудования. Монтаж твердотопливного котла должен производиться четко по инструкции и техническим правилам производителя.

Необходимо соблюдать последовательность действий.

Для начала следует устроить твердое основание из негорючего материала под днище на 20 см шире подошвы агрегата, лучше всего залить бетонную основу. После этого нужно установить котел на твердое основание с учетом всех расстояний, отрегулировать горизонтальность и вертикальность аппарата.

Подключение труб и элементов безопасности

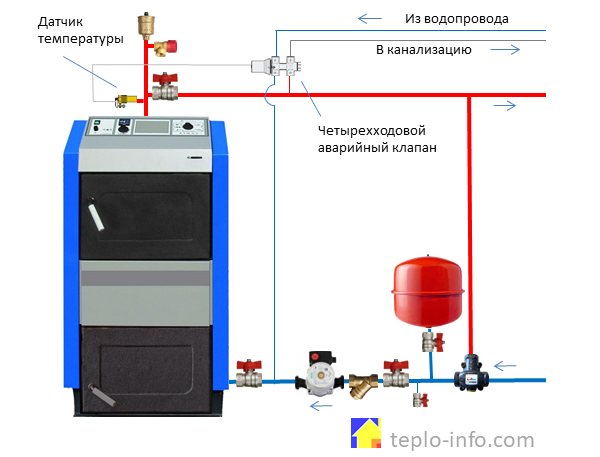

Придерживаясь схемы подключения, произвести врезку группы безопасности в полной комплектации для данного типа котла, которая ставится до запорных кранов.

После этого следует подсоединить трубы отопления, подключение желательно выполнять через запорную арматуру, при этом стыки тщательно уплотнить льном или сантехнической лентой.

Далее нужно собрать дымоход, хорошая тяга в котором зависит от правильно подобранной площади сечения и высоты трубы, все соединения нужно промазать термостойким герметиком.

Завершающий этап

На следующем этапе уже можно заполнить систему отопления водой под более высоким давлением и проверить на наличие протечек. После чего необходимо проверить расположение колосников, заслонок, заглушки, шамотных камней. В заключение установки нужно сбросить давление воды до рабочего, установить заслонки в дымоходе и топке, загрузить дрова.

Теперь можно разжигать котел, при достижении проектной температуры включить терморегулятор на выбранный уровень подачи тепла для комфортного отопления помещения и не забывать вовремя подкладывать дрова в топку.

Схема и этапы подключения газовых котлов

Лучше всего, если подключением будут заниматься профильные специалисты или службы, которые будут заниматься обслуживанием вашей отопительной системы. Если ваша инициатива по самостоятельной установке котельного оборудования найдет поддержку в соответствующих инстанциях (что очень сомнительно), то после подготовки проекта и необходимых разрешительных документов и закупки оборудования можно приступать к монтажу котлоагрегата.

Монтаж. Навесной котел монтируется на стену при помощи специальных креплений или планок, которые, обычно, поставляются в комплекте. Напольный монтируется на ровную пожаробезопасную поверхность. В отличие от настенного оборудования, напольные котлоагрегаты устанавливаются на расстоянии 25 – 30 см от стены

Важно знать, что доступ к установкам должен быть со всех сторон. Подключение к дымоотводящей системе

Важно! После подключения необходимо убедиться, что в дымоходе есть тяга

Подключение к дымоотводящей системе

Важно! После подключения необходимо убедиться, что в дымоходе есть тяга. Обязательно проверьте герметичность соединения отводного патрубка с дымоходом

Обязательно проверьте герметичность соединения отводного патрубка с дымоходом.

Подключение к системам коммуникации. Типовая схема подключения газового котла к системе отопления при двухтрубной обвязке выглядит так, как показано на рисунке.

Далее представлена классическая схема подключения настенного двухконтурного газового котла.

Слева на право: выход теплоносителя в систему отопления; вход водопроводной воды; подключение газовой магистрали; горячая вода в систему ГВС; вход охлажденного теплоносителя из системы отопления.

Прежде всего следует позаботиться об установке кранов на систему водопровода, отопления и газа, которые будут отвечать за отключение данных систем от котла, при его обслуживании и ремонте, а также при необходимости экстренного отключения. Далее, следует установить фильтр грубой очистки на ввод водопроводной системы и «обратку» системы отопления, используя до и после него запорные элементы. Заключающим этапом будет подключение котлоагрегата к системе отопления и пробный запуск установки. Его следует проводить в присутствии специалистов газового хозяйства.

Задача непростая. Котел нельзя повесить кое-как, так как от того, насколько корректно произведена установка настенного котла, зачастую зависит безопасность проживающих в доме людей. Этим обусловлено то, что монтаж этого устройства проводится в строгом соответствии с техническими требованиями и нормативами, принятыми в России на законодательном уровне.

Как подготовить помещение

Подготовительные работы перед установкой твердотопливного котла своими руками включают несколько направлений:

подготовка надежной основы и заливка бетонного фундамента, если это необходимо;
выполнение вентиляционных отверстий и зазора для дымохода в стене;
изоляция легковоспламеняющегося пола и стен от возгорания с помощью листов металла, минерита, базальтового картона или асбестоцемента.

В котельной должна быть проведена линия электропитания. Она понадобится для подключения циркуляционного насоса и, возможно, автоматики самого котла.

Избавляться от деревянных элементов на стенах и полу не нужно. Если расстояние от твердотопливного котла до стены из дерева составляет менее 38 см, обшивку изолируют одним из указанных выше материалов. Такой же листовой материал необходимо разместить на полу внизу и в передней части котла так, чтобы он выступал на 80 см. Это защитит помещение от углей, вылетающих из открытой дверцы топки.

Рекомендации по устройству фундамента будут такими:

Твердотопливные котлы с небольшой мощностью и весом до 200 кг можно устанавливать на цементную стяжку. Как правило, с такой нагрузкой она справляется.
При массе до 300 кг монтаж твердотопливного котла осуществляют на армированную железобетонную стяжку с толщиной в 10-12 см. При массе более 300 кг потребуется отдельная фундаментная плита.
Теплогенераторы, работающие на пеллетах, с подающим шнеком и электродвигателем нуждаются в особом типе фундамента, поскольку оказывают вибрационную нагрузку.

Если схема установки твердотопливного котла в частном доме предполагает наличие теплоаккумулятора и других тяжелых элементов, не нужно заливать отдельный фундамент под каждым из них. В данном случае делают единую бетонную стяжку толщиной 12 см, армированную прутьями, сечением 8-14 мм. Из арматуры делают сетку с ячейкой 20×20 см, которую кладут поверх подушки из хорошо утрамбованного гравия.

Последовательность монтажа

Промышленность выпускает несколько разновидностей твердотопливных котлов – пеллетные, прямого горения и пиролизные.

Тем не менее, установка твердотопливного котла любого типа выполняется по одинаковой методике:

Сначала определяют место, где будет размещен котел.
Далее выполняют предварительную подготовку помещения.
Оборудуют приточно-вытяжную вентиляцию.
Монтируют выбранный котел на твердом топливе и выкладывают дымоход.
Подключают к общей отопительной системе и проверяют его работоспособность пробным запуском.

Грамотное выполнение подготовительных работ перед установкой твердотопливного котла в доме имеет большое значение. Если проигнорировать один из этапов подготовки, в процессе эксплуатации котла вы неминуемо столкнетесь со сложностями. Тогда все недочеты устранять придется в текущем режиме прямо посреди отопительного сезона. Рассмотрим каждый из перечисленных пунктов более подробно.

Первый запуск твердотопливного котла:

Ознакомьтесь с инструкцией к котлу, разберитесь с назначением органов управления.
Система отопления должна быть заполнена водой и герметично подсоединена к котлу.
Убрать мусор вокруг котла, который возможно остался после монтажа.
Все дверцы для очистки котла должны быть закрыты.
Только после полного остывания котла после первого запуска, можно устранить выявленные неисправности.

Данная статья содержит лишь базовые принципы и понятия в монтаже(установке) твердотопливных котлов. Безусловно, наилучший вариант для пользователя — чтобы установкой занималась специализированная организация.
В таком случае у Вас будет гарантия на изделие и уверенность в правильной работе системы. Качественно установленный агрегат отопления создаст необходимый уровень комфорта в вашем доме! Для правильного монтажа необходимо выполнить ряд требований. Конечно и от выбора котла тоже многое зависит. Самый первый фактор в выборе котла — это мощность, потом время автономной работы, а потом уже всё остальное. Именно эти два базовых отличия котлов обеспечат Вас уютом в доме. При чём далеко не всегда высокая мощность агрегата означает высокое потребление топлива и повышенные расходы на содержание.

Горячая вода поступает в котел, от него — до радиаторов и подогрева пола. Клапан 1 закрыт, 2 об. Если вы хотите летом нагреть воду дровами — 2 завинтите ее и 1 завинтите. Это сделает все возможным в маленьком кругу. Когда сливается из отопительного прибора, вода, слитая насосом, возвращается обратно в котел и вращается в этом колесе.

Уже слышу специальные рифмы: таким образом, котел выключается, когда котел стекает! Бойлер должен быть подключен параллельно! И это было проверено на протяжении многих лет практики. Дело в том, что когда котел гаснет, терморегулятор отключает насос, и поток останавливается. И теплообменник котла работает не так быстро, чтобы мгновенно дать все тепло в систему. В результате котел начал охлаждаться, насос остановился, и котел продолжал нагревать тепло 65С. Котел подключен параллельно или не нагревается эффективно, или он откачивает поток обратно в сам котел и холоден в доме.

Использование дров или древесного угля для отопления дома предусматривает определённые требования. Эти требования распространяются на все элементы системы отопления, которые должны быть надёжны и безопасны. Также их ремонт не должен быть связан с какими-либо трудностями. Если потребуется срочный ремонт в зимнее время, время ремонта будет напрямую связано с падением температуры в доме.

Но ты хочешь пойти повсюду и превратить тройку, чтобы нагреть эту воду, этот дом? Верно, что это решение не будет для пользователей комбинированного котла: после того, как котел погаснет, и после того, как котел начнет нагревать электрический олово, и насос продолжит переносить радиатор после дома. Поэтому при подключении этого способа и кипячении котла не забудьте снять вилку котла из гнезда. И когда вы закончите котел весной, выключите насос, а затем вставьте вилку котла.

Кто-то еще скажет: нет смешающего узла! У меня нет дымохода сразу. Посмотрите: чистый, блестящий — кого вы должны чистить? Котел не течет из-за температуры обратного потока. Дополнительные модификации котла. Применение котла требует ремонта его структурных дефектов. Прежде всего, вам необходимо повторно установить крышку подачи воздуха. Кто не знает — это крышка в верхней части котла, чье открытие контролирует количество воздушного потока в котел. Чем выше воздух, тем активнее горит топливо. Поток воздуха контролируется внутренней температурой котла.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

нагревательное оборудование;
трубопроводы;
расширительный бак атмосферного типа;
отопительные приборы;
насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
сливной вентиль;
кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

на удаленном стояке;
в самой высокой точке системы;
на обратном трубопроводе;
вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

стальные трубы почти не используются из-за сложности монтажа и большого веса;
трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Обязательные правила при эксплуатации

запрещено пользоваться для растопки веществами, выделяющими токсические вещества (бензином, соляркой, обрезками ДСП, ламината);
ширина прохода вокруг котла должна быть не менее 1 метра;
топливо и легковоспламеняющиеся вещества необходимо держать на расстоянии не менее 40 см от агрегата;
оборудование необходимо регулярно осматривать и перед каждой растопкой убирать шлак и пепел;
ежедневно очищать топку и зольник во избежание засорения дымохода.

При правильной эксплуатации оборудования в вашем доме всегда будет комфортный температурный режим.

Как вам статья?

Мне нравитсяНе нравится

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

Там стояки объединяются в обратную магистраль

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Процесс сборки

Процесс создания котла включает несколько этапов. При изготовлении каждого элемента стоит учитывать особые условия эксплуатации изготавливаемого изделия.

Устройство подачи воздуха

Отрезаем от толстостенной трубы диаметром 100 мм отрезок, длина которого будет равна высоте топки. К нижней части привариваем болт. Из стального листа вырезаем круг такого же диаметра, как труба или большего. Просверливаем в круге отверстие, достаточное для прохождения болта, приваренного к трубе. Соединяем круг и воздуховодную трубу, закрутив гайку на болт.

В итоге мы получим трубу для подачи воздуха, нижняя часть которой может закрываться свободно двигающимся металлическим кругом. В процессе эксплуатации это позволит регулировать интенсивность горения дров и, следовательно, температуру в помещении.

С помощью болгарки и диска по металлу делаем в трубе вертикальные прорези толщиной приблизительно 10 мм. Через них воздух будет поступать в топочную камеру.

Корпус (топка)

Для корпуса потребуется цилиндр с герметичным дном диаметром 400 мм и длиной 1000 мм. Размеры могут быть иными, в зависимости от имеющегося свободного пространства, но достаточными для закладки дров. Можно использовать готовую бочку или приварить к стальному толстостенному цилиндру днище.

Иногда котлы для отопления изготавливают из баллонов из-под газа для более длительного срока службы.

Дымоход

В верхней части корпуса формируем отверстие для отвода газов. Его диаметр должен быть не менее 100 мм. К отверстию привариваем трубу, через которую будет осуществляться отвод отработавших газов.

Длина трубы выбирается в зависимости от конструктивных соображений.

Соединяем корпус и устройство подачи воздуха

В днище корпуса вырезаем отверстие диаметром равным диаметру воздухоподающей трубы. Вставляем трубу внутрь корпуса таким образом, чтобы поддувало выходило за пределы днища.

Теплорассеивающий диск

Из металлического листа толщиной 10 мм вырезаем круг, размер которого немного меньше диаметра корпуса. Привариваем к нему ручку, изготовленную из арматуры или стальной проволоки.

Это значительно упростит последующую эксплуатацию котла.

Конвекционный кожух

Из листовой стали изготавливаем цилиндр или отрезаем кусок трубы, диаметр которой на несколько сантиметров больше наружного диаметра топки (корпуса). Можно использовать трубу диаметром 500 мм. Соединяем вместе конвекционный кожух и топку.

Сделать это можно с помощью металлических перемычек, привариваемых к внутренней поверхности кожуха и наружной поверхности топки, если зазор получился достаточно большой. При меньшем зазоре можно приварить кожух к топке по всему периметру.

Крышка

Из стального листа вырезаем круг такого же диаметра как топка или чуть больше. Привариваем к ней ручки, используя электроды, проволоку или другие подручные средства.

Учитывая, что в процессе эксплуатации котла ручки могут сильно нагреваться, стоит предусмотреть специальную защиту из материала с низкой теплопроводностью.

Ножки

Для обеспечения длительного горения к дну привариваем ножки. Их высота должна быть достаточной, чтобы поднять дровяной котел минимум на 25 см над уровнем пола. Для этого можно использовать различный прокат (швеллер, уголок).

Поздравляем, вы изготовили дровяной котел своими руками. Можно приступать к обогреву дома. Для этого достаточно загрузить дрова и поджечь их, открыв крышку и теплорассеивающий диск.

Обвязка котла

Владельцы домов, монтирующие своими силами отопление, чаще всего выбирают для обвязки котла простейшую схему. Она предполагает укладку одной трубы по периметру всего дома, к которой подсоединяются регистры отопления.

Основной недостаток — этот вариант не позволяет регулировать температуру воды на выходе, поэтому котёл и трубы постепенно ржавеют.

Эту схему обвязки используют, чтобы собственноручно собрать систему отопления в жилом доме.

Но есть и сложные проекты обвязки твёрдотопливного агрегата, позволяющие отрегулировать температуру теплоносителя в системе, которая не должна падать менее 60°C и в то же время котёл не должен кипеть.

За счёт сложных схем удаётся устранить:

Большую разницу температур в теплообменнике, которая приводит к частому техобслуживанию и ремонту котлов, в итоге сокращая их срок службы.
Образование воздушных пробок в трубах и батареях.
Образование конденсата внутри топки. С этим явлением нужно бороться, потому что влага с активными химическими веществами постепенно разъедает стенки топки.

Стандартная схема обвязки

Выбирая схему подключения агрегата к отопительной системе, необходимо уделять особое внимание монтажу приборам безопасности и смесительного узла. К приборам безопасности относят:

К приборам безопасности относят:

Манометр. Позволяет следить за давлением в контуре.
Предохранительный клапан. Он сбрасывает пар и лишнее количество теплоносителя из системы.
Воздухоотводчик. Исключает образование воздушных пробок в батареях и трубах.

Данное защитное оборудование позволяет контуру отопления нормально работать, так как в нем автоматически снижается давление. Контрольно-измерительный прибор, воздухоотводчик и клапан размещаются на общем латунном коллекторе.

Монтаж смесительного узла

После установки узла безопасности ставят смесительный узел — перемычку, связывающую подачу с обраткой.

При нормальной работе этой схемы, после остывания теплоносителя в обратке ниже 60°C, автоматически открывается перемычка. В итоге в обратку поступает горячая вода, которая сразу же восстанавливает в ней температуру до минимального значения.

Ошибка №1 – котельная (топочная)

При установке твердотопливного котла в частном доме многие владельцы допускают грубую ошибку – совмещают жилые помещения с котельной. Чаще всего монтаж выполняется в прихожей, кухне или коридоре. Такое расположение, кроме высокой пожарной опасности ведет к следующим негативным последствиям:

Запах гари. Несмотря на эффективную работу дымохода, специфический запах сгоревшего топлива всегда присутствует в помещении, где установлен котел. Он въедается в материал отделки, одежду и предметы быта;
Грязь. При эксплуатации твердотопливный котел требует определенного количества дров, топливных брикетов или угля. Так же нужно удалять продукты сгорания – пепел и золу. Все это в большом количестве будет приноситься и уноситься через жилые помещения, что неизбежно приведет к большому количеству грязи.

Установку твердотопливного котла в частном доме необходимо предусматривать еще на этапе проектирования. В этом случае, под котельную можно выделить отдельное помещение, соответствующее определенным требованиям. Это необходимо по целому ряду причин:

Габариты котла и расстояние до стен;
Обвязка: трубы, запорная арматура, накопительная емкость (при наличии), теплонасос, группа безопасности, расширительный бак. Все эти элементы используются в наиболее эффективной закрытой схеме отопления и требуют свободного пространства не только для установки, но и для дальнейшего обслуживания;
Бойлер косвенного нагрева – используется для получения горячей воды в отопительный сезон;
Место для хранения топлива на одну закладку. Это не строгое требование, а скорее рекомендация. Её соблюдение существенно облегчит эксплуатацию котла.

Котельная для установки твердотопливного котла должна соответствовать нормативным требованиям СП 89.13330.2016 (актуальная редакция СНиП II-35-76):

Габариты помещения. Объем – из расчета15 м3 + по 0,2м3 на каждый киловатт мощности оборудования. Площадь не менее 7 м2, высота помещения – около 2,5 м;
Расстояние от котла до ограждающих конструкций: с лицевой стороны (зона закладки топлива) – 2 м, с тыльной стороны и торцов не менее 25 и 70 см соответственно;
Освещение. Аварийные ситуации, связанные с неправильным монтажом твердотопливного котла предусматривают задымление помещения

Поэтому вопросам освещения уделяется большое внимание. Размер окна должен быть не менее 0,03 м2 на 1 м3 помещения

При невозможности обустройства естественного освещения нужно установить обычный и резервный (независимый от бытовой электросети) источник искусственного света;
Вентиляция. Твердотопливный котел отопления использует для горения кислород из помещения котельной. Поэтому в помещении должна быть предусмотрена естественная или принудительная приточно-вытяжная вентиляционная система. Самый простой вариант естественной вентиляции состоит из вытяжки, не подсоединённой к системе дымохода, и приточного отверстия, расположенного в нижней части внешней стены на расстоянии 30 см от уровня земли. Площадь приточного отверстия сопоставляется с площадью сечения дымохода и не должна быть меньше.

Для твердотопливных котлов большой мощности и при недостаточной площади котельной необходимо принудительное нагнетание воздуха в помещение. Оно реализуется посредством обычного бытового оконного вентилятора, устанавливаемого в вентиляционную отдушину. В особых случаях используется специальное устройство принудительного наддува воздуха непосредственно в топку котла. Такие приспособления значительно увеличивают эффективность и скорость нагрева помещения. Однако имеют определенные технические ограничения – используются только в пеллетных, классических и многокамерных твердотопливных котлах. Для пиролизных моделей и котлов длительного горения такая модификация не предусмотрена.

Материалы строительных конструкций и отделки. Твердотопливные котлы имеют довольно большой вес, поэтому в качестве несущего основания используется бетонный фундамент монолитный или штучный. Рекомендуется, чтобы размеры и форма несущего основания полностью совпадали с размерами помещения котельной. Однако в случае установки твердотопливных котлов небольшого размера и мощности в качестве основания, достаточно кирпичной кладки или монолитной заливки толщиной 5 см и размерами 4м2. Такую конструкцию вполне по силам выполнить своими руками. В качестве отделочных материалов для стен, особенно расположенных непосредственно возле котла, допускается использование керамической плитки, облицовочного кирпича и других типов негорючей отделки. Для потолка, обычно, применяется цементная или гипсовая штукатурка.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:
расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Основные элементы обвязки

В этом разделе мы рассмотрим обязательные и желательные элементы обвязки. Начнем с самого необходимого – это расширительные бачки. Наши рекомендации применимы к газовым и электрическим отопительным агрегатам. Обвязка газового котла отопления и обвязка электрокотла отопления совпадают по своей оснащенности.

Расширительные бачки и их разновидности

Еще в школе нам объясняли то, что при нагревании вода расширяется, а на уроках физики мы устраивали лабораторные работы, подтверждающие этот факт. То же самое происходит в отопительных системах. Вода здесь является самым распространенным теплоносителем, поэтому ее тепловое расширение нужно как-то компенсировать. В противном случае возможны разрывы труб, протечки и повреждение отопительных приборов.

Обвязка котла отопления в обязательном порядке включает в себя расширительный бачок. Он ставится рядом с котлом или в самой верхней точке контура – все зависит от типа системы. В открытых системах применяются традиционные расширительные бачки, сообщающиеся с атмосферой. Для работы замкнутых контуров необходимы герметичные мембранные бачки.

В открытых системах отопления расширительные баки играют сразу три роли – через них производится добавление теплоносителя, они принимают в себя излишки расширяющейся воды, через них выходит воздух, образующийся в трубах и радиаторах. Поэтому они ставятся в самых высоких точках. Герметичные мембранные баки в схемах обвязки стоят в произвольных местах замкнутых контуров, например, рядом с котлом. Для удаления воздуха применяются специальные спускники.

Преимуществом замкнутых контуров является то, что в них могут циркулировать любые типы теплоносителей.

Циркуляционные насосы

Обвязка котельной в частном доме все чаще включает в себя циркуляционные насосы. Раньше отопление делалось на основе толстых металлических труб. Результатом становилось низкое гидродинамическое сопротивление контуров. Монтируя трубы под определенным углом, можно было добиться естественной циркуляции теплоносителя. Сегодня толстые металлические трубы уступили свое место тонким пластиковым и металлопластиковым образцам.

Тоненькие трубы хороши тем, что их практически не видно. Также их можно прятать в стены, в полы или же монтировать за потолками, добиваясь полной маскировки. Но они отличаются большим гидродинамическим сопротивлением. Преград добавляют и многочисленные соединения, разветвления. Поэтому рассчитывать на самостоятельное движение теплоносителя невозможно. В этом случае в схему обвязки котла отопления включаются циркуляционные насосы.

Рассмотрим основные плюсы применения циркуляционных насосов:

Возможность увеличить протяженность отопительных систем;
Принудительная циркуляция позволяет доставить тепло в самые удаленные точки дома;
Возможность спроектировать отопление любого уровня сложности;
Возможность организации нескольких отопительных контуров.

Есть и некоторые минусы:

Покупка циркуляционного насоса влечет за собой дополнительные затраты;
Повышение потребления электроэнергии – в рабочем режиме до 100 Вт/час, в зависимости от модели;
Возможные шумы, распространяющиеся по всему дому.

Для одновременной работы нескольких контуров необходимо приобрести и смонтировать коллектор, обеспечивающий равномерное распределение теплоносителя.

В последнем случае нужно просто купить хороший насос.

Циркуляционные насосы в схемах обвязки котлов отопления монтируются сразу после отопительного оборудования или перед ним, причем с байпасом. Если в доме планируется проложить несколько контуров, следует поставить на каждый из них по отдельному устройству. Такой подход применяется при наличии в доме теплых полов – один насос гоняет теплоноситель по полам, а второй – по основному контуру отопления.

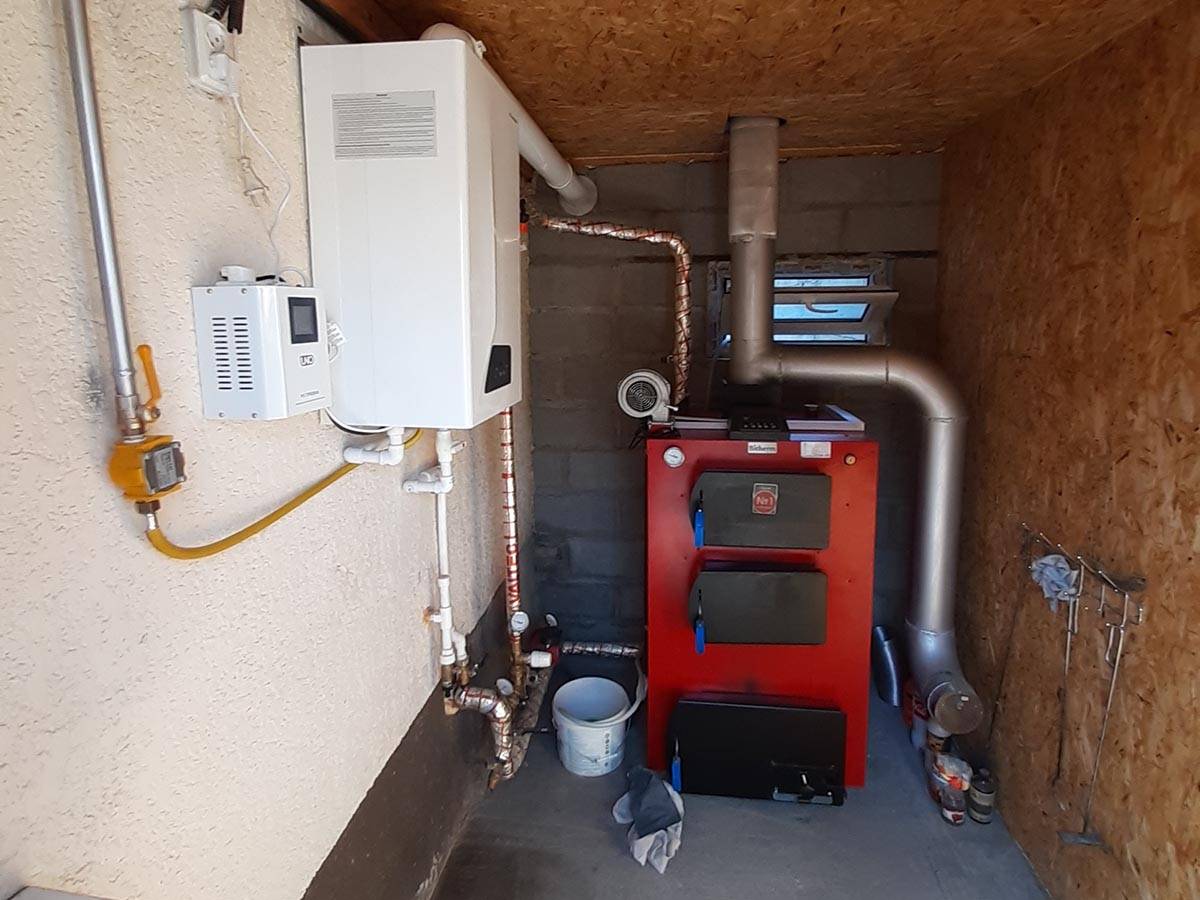

Ход установки твердотопливного котла

Несмотря на прогресс в сфере электрификации и газификации страны, есть еще много мест, где эти коммуникации практически отсутствуют. Но даже там, где они есть, многие люди предпочитают устраивать в своих домах автономное отопление и горячее водоснабжение.

Для этого производится установка твердотопливного котла, что позволяет получить тепло и горячую воду в частном доме, коттедже или даче при гораздо меньших эксплуатационных затратах и финансовых вложениях. Выбор этого вида оборудования довольно большой, но все оно имеет достаточно понятные схемы подключения к различным видам отопления.

Монтаж твердотопливного котла своими руками: важные аспекты и советы
