Что нужно и что не нужно кондиционеру
Из принципа работы кондиционера понятно, что для его успешной работы и экономного расходования электроэнергии при монтаже нужно учесть следующее:
- Любой тепловой контакт между холодной и горячей зонами резко увеличивает расход электроэнергии: компрессору, кроме перекачки агента, теперь приходится гонять тепло внутри системы – за деньги владельца.
- Пыль и мусор в системе недопустимы: вакуумный насос – высокоточное устройство; одна крошка металла может вывести его из строя.
- Система должна быть полностью герметичной: легкокипящие жидкости так и норовят испариться даже сквозь микронную щель.
- Наружный блок должен быть расположен ниже внутреннего: в этом случае термосифонный эффект (нагретая жидкость стремится подняться) облегчает работу компрессора. В противном случае компрессору, помимо дополнительного расхода электричества на подъем агента, придется еще преодолевать термосифонный эффект.
- Наружный блок должен быть расположен в возможно более прохладном месте. Любой дополнительный его нагрев оплачивает владелец.
- Дренажная трубка нигде не должна иметь изгиба вверх. Любое «U» быстро становится источником заразы: конденсат – чистая вода, в которой микробам и грибкам привольно и вольготно, а их споры всегда есть в воздухе.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.

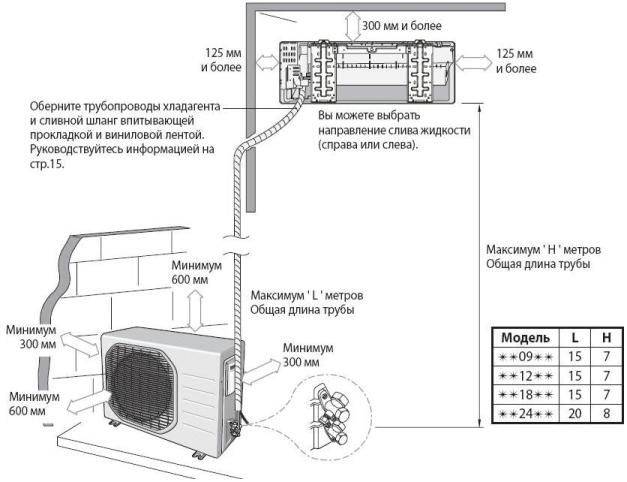

Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично.
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Как работает кондиционер
Установка кондиционера – дело сложное. Чтобы не напортачить, нужно точно знать, что для чего делается. Поэтому напомним вкратце принцип работы кондиционера:
- В испаритель через узкое отверстие – фильеру, или сопло– под давлением поступает хладоагент: легкокипящая жидкость с большой теплотой испарения. В камере испарителя хладоагент, расширяясь, вскипает, испаряется и поглощает много тепла..
- На радиаторе испарителя при этом образуется водный конденсат (падает роса). Конденсат стекает в резервуар, а из него по дренажной трубке – наружу.
- Компрессор, устроенный по принципу вакуумного насоса, непрерывно откачивает пары хладоагента из камеры испарителя. От повышения давления за насосом хладоагент нагревается и переходит в сверхкритическое состояние: не газ и не жидкость, что-то вроде очень плотного тумана.
- Далее хладоагент поступает в конденсационную камеру, также снабженную радиатором, который обдувается вентилятором. Его температура падает ниже критической, и хладоагент конденсируется в жидкость.
- Жидкий хладоагент через фильеру вдувается в испаритель; рабочий цикл повторяется.
Что выгоднее: профессиональный монтаж или установка сплит-системы своими руками
Цена установки кондиционера зависит от сложности работ, от мощности и размеров оборудования. Чтобы сравнение было корректным, в качестве основы можно рассмотреть стоимость профессиональных услуг по монтажу бытового прибора небольшой мощности, например, 3,5 кВт.
Данная услуга включает:
- монтаж и подключение обоих блоков;
- прокладку жгута (до 5 м);
- формирование сквозных отверстий в стене.
Также в стоимость установки кондиционера включены затраты на расходные материалы. В среднем профессиональный монтаж маломощных сплит-систем обходится клиенту в 5500-8000 руб.
Средние расценки на аренду инструмента и закупку материалов для установки кондиционера в квартире своими руками:
- Перфоратор («Макита») – 500 руб./сут.
- Двухступенчатый насос – 700 руб./сут.
- Установочный комплект + коммуникации (5 м) – 2500 руб.
Самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.
В некоторых случаях оборудование отдается в аренду только под залог. Он составляет примерно 4000-8000 руб. Величина залога зависит от стоимости оборудования, взятого в аренду. Если требуется вальцевание труб, то к указанному перечню придется добавить наборы инструментов, предназначенные для этих целей. Стоимость их аренды составляет 350-500 руб./сут.
Общая сумма достигает 3700 руб. К этому значению нужно прибавить 10%, которые покроют непредвиденные затраты и покупку расходных материалов. В итоге получится около 4000 руб. Это значит, что самостоятельный монтаж сплит-системы экономит от 1500 до 4000 руб.
Стоит отметить, что минимальные суммы на профессиональную установку не всегда включают полный перечень работ. Возможно, за некоторые из них клиенту придется доплачивать дополнительно. С учетом этого можно прийти к выводу, что экономия составляет около 2500-3500 руб.
На заметку! Экономической выгоды можно достигнуть только в результате правильного монтажа сплит-системы своими руками. Ремонт и переделки лишь повлекут дополнительные затраты.
В стоимость установки кондиционера включены затраты на расходные материалы.
Дополнительная заправка фреоном
Максимальная длина соединительных шлангов, по которым происходит движение фреона, не должна быть больше 7 метров. Но в случае, когда иная установка системы по тем или иным причинам невозможна, приходится увеличивать длину трассы для хладагента. В этом случае потребуется обязательная дозаправка фреона в систему.
Когда все работы будут выполнены и произведена при необходимости дополнительная заправка фреона в систему, следующим шагом станет необходимость сделать пробный запуск установки.
Желательно перед этим действием обязательно позаботиться о технике собственной безопасности. Нажатие на кнопку принудительного пуска приведет систему в действие. Иногда при включении система издает двойной звуковой сигнал. Это говорит о том, что вы можете управлять устройством, используя пункт дистанционного управления. Для того чтобы проверить его работу также следует поочередно нажимать на кнопки пульта.
Последовательность действий при установке кондиционера
Ответственную часть определяет расположение наружного блока. Энтузиасты предлагают оборудовать ящиком балконы. Избегайте вести установку кондиционера, забыв оценить будущую работоспособность. Длина коммуникаций кондиционера жестко задана. Монтируют медных трубок, сколько дает комплект. От разницы будет незначительно меняться давление канала, приводя к выходу кондиционера за пределы допустимых режимов:
- Слишком малое давление фреона режимные температуры не выдерживает. Нарушится процесс охлаждения компрессора кондиционера, вызывая повышенный износ агрегата.
- Излишне высокое давление поднимает температуру кипения фреона. Часть жидкой фазы попадет в компрессор кондиционера, вызывая поломку.
Мастера отслеживают давление фреона контура кондиционера иногда по шкале барометра, более точный температурный метод. К входу внешнего блока на сторону низкого давления (толстая трубка) присоединяют коллектор, по шкале с рисками находят точку кипения. Достаточно измерить температуру паров (температуру трубки), делая вывод об избыточности/недостаточности массы фреона. Профессиональные мастера обрезают инструментом трубки, обвальцовывают концы, предварительно одев гайки, выполняют монтаж по месту. При необходимости медная проводка наращивается пайкой.
Паяный шов выходит один, удваивая надежность соединения. Понятно, без инструмента развальцевать трубку не получится, обывателям больше подходит метод муфт. Перед пайкой концы зачищаются, выравниваются, чтобы избежать попадания внутрь инородных тел, затрудняющих работу компрессора (оборудование попросту поломается, попади внутрь твердое тело).
Трубки начинают вести внутренним блоком в направлении внешнего, пробивая местами стены. Точки стыков изолируют (как и тракт движения фреона). Дренажная трубка, провод питания внешнего блока (через внутренний) идут одной связкой. Медные трубки просто накручивается с заданным натягом, дренажные стыкуются внахлест, обматываются сантехнической лентой (фумилента, фумлента). Электрический провод монтируется по месту, за ушки-клеммы. Прибор мощный, не рекомендуют кондиционер включать в типичную розетку. Прокладывают провод щитка распределения сети 230 вольт, ведут монтаж стандартными методиками. На колодку. Старайтесь избегать скруток.
К внешнему блоку идет подключение медных трубок на гайки согласно толщине. Сторона высокого давления более тонкая. Сервисный патрубок стороны низкого давления найдете, отыскав толстую трубку. Давайте рассмотрим стык подробнее. В нижней части левого бока внешнего блока пара патрубков Г-образной формы. На торце каждой крышка (шестигранный ключ), скрывающая бронзовую арматуру (кран). Оба патрубка в начальном состоянии перекрыты, внутри внешнего блока собран фреон.

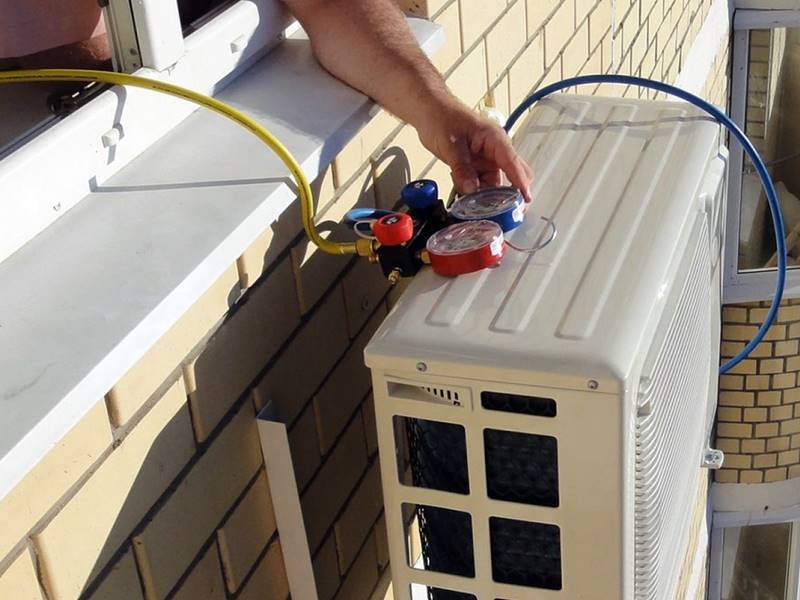

Инструмент вакуумирования
Прежде чем начинать заправку, проведите вакуумирование системы. Шаг освобождает тракт фреона от влаги, воздуха. Проводится вакуумирование компрессором (вакуумным насосом), пока давление упадет до нуля. Затем прибор поработает некоторое время (5 минут), гарантированно удаляя конденсат, если таковой засел в испарителе. Затем необходимо перекрыть кран коллектора. Пришло время аккуратно выпустить фреон. Открывается сперва вентиль тонкой трубки внешнего блока, затем – толстой. Давление постепенно должно сравняться, запускаем компрессор. Производится оценка достаточности количества фреона. Разница между температурой кипения и температурой паров укладывается в диапазон 5-8 градусов Цельсия. Разница меньше допустимой – хладагента слишком много. Превышение 8 градусов требует добавить из баллона нужное количество, контролируя температуру.
В двухпозиционном коллекторе емкость с фреоном подключается на место насоса. Причем нужно стравить воздух соединительной трубки, на секунду открыв правый кран коллектора. Затем начинают заправку. Монтеры Розенбергер утверждают: баллон полезно перевернуть вверх ногами, если только фреон не R22. Пайка ведется серебряным сплавом не менее 5% содержания, другим подходящим флюсом. Олово с медью, любой другой металл, образуют электрохимическую пару, эксплуатируя, избегайте попадания воды.
Заправка фреоном кондиционера
Как в баке водонагревателя – начнется процесс коррозии. Следовательно, возможны будут утечки. Не опасно, как в газовом хозяйстве, просто придется вызвать сервисную группу подзаправиться. Некоторые фреоны ядовиты, иные разрушают озоновый слой. Произойди утечка, концентрация не достигает взрывоопасной.
Подключение кондиционера к электросети
Чтобы закончить с внутренним блоком переходим к подключению проводов питания.

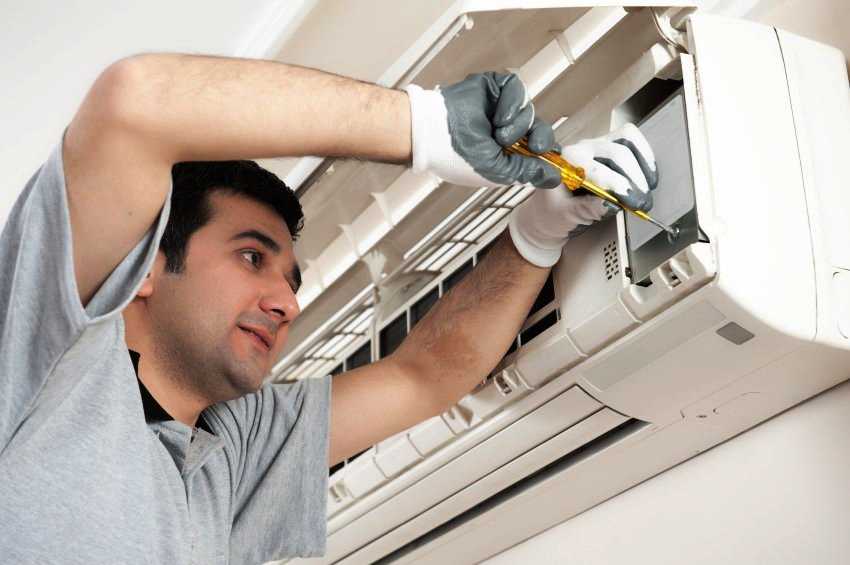

Открыв переднюю крышку внутреннего блока, откручиваете пластиковую заглушку для подключения кабеля.

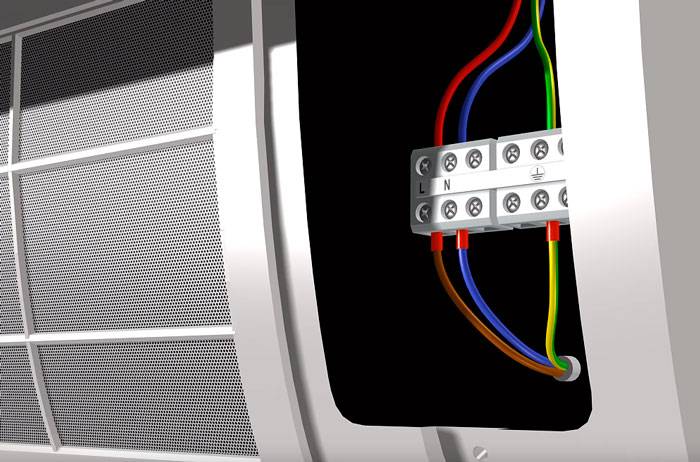

Просунув кабель, подключаете его согласно электрической схеме. Для этого на клеммной колодке ищите обозначения:
L- фаза
N – ноль
значок заземления
Проверяете на кабеле питания, где у вас фаза и ноль и подключаете соответствующие концы в свои клеммы.
При подключении кондиционера небольшой мощности (до 2,5квт) напрямую от щитовой без розетки, у вас в штробе должен быть заложен трехжильный кабель ВВГнг-Ls 3*2,5мм2.
В щитке устанавливается автомат на 16А.
При маломощном кондере до 1квт, можно конечно использовать сечение и 1,5мм2+автомат 10А, но 2,5мм2 более универсальный вариант и позволит в дальнейшем без проблем поменять сплит-систему на большей мощности.
Если же кондиционер будет подключаться через уже существующую розетку, то используйте провод с вилкой ПВС 3*2,5мм2.

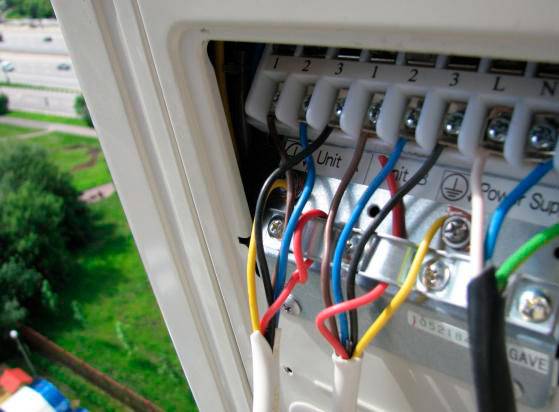

В подключении между собой внутреннего и наружного блока, также нет ничего сложного. Здесь, как правило, используется кабель 4*2,5мм2 или 5*2,5мм2. Маркировка клемм на этих блоках одинакова.
Соответственно бросаете между ними кабель (не провод ПВС, а именно кабель ВВГнг!) и соединяете жилы одного цвета с клеммами L1 на внутреннем блоке и L1 на внешнем, N – на внутреннем и N – на внешнем, и т.д. Просто следуйте схеме подключения и надписям.
Иногда сам кондиционер в комнате запитывается не с розетки, а с наружного блока (чаще всего у инверторных моделей). В этом случае у наружки будет на несколько клемм больше.
Это фаза-ноль-земля. Тогда кабель питания от розетки или диффавтомата в щитовой, прокладываете именно наружу, а не к внутреннему блоку.
Подключение трубок трассы фреона снаружи происходит аналогично комнатному соединению.
Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение
При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.
Конструкция внешнего блока состоит из следующих компонентов:
- вентилятора;
- компрессора;
- конденсатора;
- четырехходового клапана;
- фильтра;
- платы управления;
Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.
- соединений штуцерного типа;
- защитной крышки с быстросъемной конструкцией.
Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.
Существует две разновидности компрессоров:
- спиральные;
- поршневые.
Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.
Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.
Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.
Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.
На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.
Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.
Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.
Вакуумирование — для чего и как сделать
Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

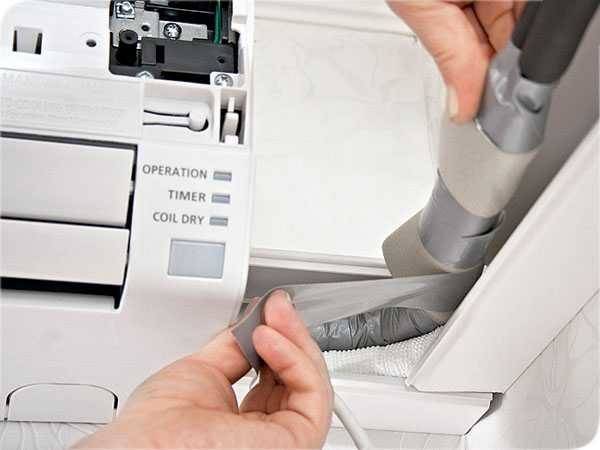

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем
Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.
Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).
Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).
Метод «пшика»
На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).
Откручиваем крышки клапанов
Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.
Под крышкой находится клапан с разъемом под шестигранник
Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.
Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.
Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.
Вакуумный насос
Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.
Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.
Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).
Вакуумирование кондиционера при помощи насоса
Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).
Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.
Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.
Материалы для работы
- перфоратор для дырки в капитальной стене на связку частей;
- дрель с коллекцией сверл;
- специальные трубки по длине ввода с небольшим запасом, изоляционный материал для них;
- труборез для резки труб и надфиль для снятия заусениц;
- четырехжильный электрический провод.
Это почти все, что нужно для установки кондиционера своими руками.
Старайтесь линию не удлинять более шести метров, иначе понадобится вакуумный насос для фреона. Найти такой можно только у профессионалов. Подключая медные трубки, старайтесь аккуратно гнуть, иначе просвет уменьшится. Имейте метр гофра или ПВХ-трубки для отвода конденсата от наружного блока.
Инструменты
Чтобы установить сплит самому потребуется инструмент. В набор рекомендуют включить:
- дрель с перфоратором и соответствующим набором сверл, который способен пробить капитальную бетонную стену;
- труборез для аккуратной обрезки трубок без угрозы засора медной стружкой;
- комплект для развальцовки краев трубок, что позволит обеспечить герметичность соединений;
- ример, которым можно зачистить концы соединений;
- насос, можно велосипедный, для оценки герметичности;
- вакуумник, для удаления влаги из системы вакуумированием;
- индикаторная отвертка и тестер для прокладки электропроводки;
- манометр для контроля давления.
