Как установить столбы на ворота, чтобы не гуляли: порядок действий

Кирпичные опоры

Столбы для забора из кирпича в первую очередь отличаются привлекательным, элитным внешним видом. Они подходят практически для всех материалов заборов. Особенно хорошо смотрятся, если на участке кирпичный дом, выложенный в аналогичном стиле.

Для изготовления используется облицовочный кирпич. Но, здесь нужны навыки кладки. Если выложить опоры неправильно, они могут оказаться не прочными.

Для кирпичных столбов подготавливают фундамент, поскольку конструкция массивная. Опоры могут иметь различную высоту. Сечение должно составлять примерно полтора кирпича. Этого достаточно для большинства материалов ограждений.

Заливка фундамента

Чтобы залить фундаменты качественно, необходимо правильно приготовить бетонную смесь. Под ворота обычно требуется бетон М-200, а учитывая наличие армирования, смесь должна изготавливается пластичной (по консистенции как магазинная сметана)

Так как объем работ не особенно большой, то важно залить бетон без продолжительных перерывов во времени

Неплохо, если имеется в распоряжении собственная бетономешалка, но при ее отсутствии сгодится стальной ящик, в котором удобно смешивать ингредиенты бетонной смеси.

Чтобы исключить неоднородность массива бетона, после укладки слоя в 30 см делают уплотнение, для чего в кустарных условиях используют деревянный брус. Верх бетона следует тщательно выровнять и залить бетонным молочком, чтобы зерна щебня не выступали над плоскостью конструкции.

Полезные советы даны в этом видео, посмотрите:

Так как бетонирование выполняется враспор, без устройства сложной опалубки, а сама конструкция имеет простую геометрическую форму, то процесс изготовления фундамента под распашные ворота не относится к технически сложным.

Подобную строительную работу возможно выполнить и собственными силами, но перед началом следует прорисовать эскиз, чтобы прояснить основные моменты.

Под откатную конструкцию

Разметка

Основание для откатных ворот представляет собой швеллер, закрепленный на бетонных столбах, находящихся под землей

Этот швеллер является опорой для откатной части, потому очень важно, чтобы он был надежно зафиксирован на стабильном основании

Чертеж фундамента для откатных ворот, позволяющий вычислить габариты основание, отталкиваясь от ширины проема

Начинаем работу с расчётов конструкции:

Глубина заделки основания обычно составляет 1,2 – 1,5м. Я обычно работаю именно в этих пределах, используя более мелкие фундаменты только для совсем легких конструкций с минимальной нагрузкой.
Ширина бетонной полосы определяется шириной швеллера: если используется изделие 200 мм, то основание можно сделать 400 мм в ширину. А под два швеллера по 140 мм я закладываю фундамент шириной 0,5 м.
Длина фундамента обычно составляет 1/2 длины откатной части. Так, фундамент под откатные ворота длиной 4 метра должен быть 2 м и более.

Швеллер 200 мм как деталь опорной площадки

Земляные работы

На основании расчетов строится схема фундамента, на которую я ориентируюсь при земляных работах, армировании и бетонировании:

Для начала осматриваю участок с той стороны, с которой будет находиться откатная створка. При необходимости выравниваю грунт и выкорчёвываю деревья и кустарники, иначе их корневая система довольно быстро разрушит бетонное основание.

Траншея под откатное основание

Далее с внутренней стороны изгороди выкапываю траншею, размеры которой будут соответствовать размерам фундамента. Углубление под основание можно делать либо прямоугольным, либо П-образным, с двумя гнездами по бокам.
Дно траншеи засыпаю песком, формируя подушку толщиной до 15 см. Песчаное основание тщательно трамбую.

Закладка основания

Основа под откатные ворота длиной 5 метров должна быть достаточно массивной и выдерживать солидные нагрузки, потому без армирования и правильной бетонировки здесь не обойтись.

Инструкция предполагает выполнение работ по следующей схеме:

Из арматурного прутка диаметром 12-14 мм свариваю или связываю каркас, габариты которого будут несколько меньше габаритов траншеи.
Верхние края арматуры привариваю к нижней части опорного швеллера.
Опускаю металлическую конструкцию в траншею, устанавливая на подпорки из полнотелого керамического кирпича. Тщательно выравниваю каркас, ориентируясь на положение швеллера – он должен быть идеально горизонтальным и плотно примыкать к опорному столбу забора.

Швеллер с арматурой в траншее

Готовлю бетон из 1 части цемента марки не ниже М300, 3 частей песка и 4 частей щебня. Развожу раствор водой до умеренной консистенции и выполняю заливку траншеи, стараясь заполнить ее таким образом, чтобы под швеллером не было пустот.

Заливку лучше всего выполнять послойно: я обычно заполняю траншею частями по 1/4 с последующим уплотнением штыкованием.

Бетон лучше всего заливать послойно

Монтаж ворот можно проводить уже через 10 -15 дней после заливки: в отличие от распашной конструкции, здесь нагрузки не смогут сильно повредить фундаменту. Но нужно помнить, что дол полного отвердения бетона лучше не использовать основание «в штатном режиме».

Как и в случае с распашными воротами, установку фундамента можно проводить либо с использованием винтовых свай, либо путем монтажа опорной площадки из швеллера на железобетонные столбы, заглубленные в грунт.

Впрочем, эти методики используются редко, поскольку при всей их трудоемкости они обеспечивают избыточный запас прочности. Так что для обычных откатных ворот вполне достаточно технологии, описанной выше.

Если постараться и выставить каркас по уровню, получается идеально ровно

https://youtube.com/watch?v=M0SKzsaBeII

Раствор и кирпич для столбиков

Раствор делают цементно-песчаный с пропорцией 1:5 (или 1:6). Песок лучше брать мелкой фракции, цемент высокой марки — не ниже М400. Для пластичности можно добавить немного жидкого мыла для рук или моющего средства для посуды (20-30 гр. на стандартный замес — 1 ведро).

Важно при составлении раствора получить нужную текучесть. Он не должен быть сухим, но и с жидким работать неудобно, потому воду добавляют постепенно, следя за консистенцией раствора. Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест

Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть»

Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест. Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть».

Оптимальная консистенция раствора для кладки кирпичных столбов

Можно при желании получить черный раствор: добавить в него сажи. Она продается в строительных магазинах мешками. Добавляете небольшую порцию сажи и получаете декоративные швы без покраски.

Черный раствор добавляет декоративности

Кирпич для столбов используют любой, только обратите внимание на количество циклов разморозки-заморозки (чем больше, тем лучше) и на геометрию. В идеале отклонения в размерах не должны быть больше пары миллиметров. Тогда работать вам будет просто

Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение

Тогда работать вам будет просто. Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение.

Материалы

При изготовлении каркаса простых распашных ворот из профнастила важно правильно выбрать листы. Существует немало вариантов листа, которые обладают разными свойствами

В целом профнастил характеризуется повышенным уровнем парусности, поэтому, чтобы сделать ворота из профнастила, лучше использовать стеновой профнастил (марка «С»).

Для изготовления простых распашных ворот помимо самих листов из профнастила потребуются также крепкие опорные конструкции, стойки, которые можно построить из следующих материалов:

стальные трубы или металлопрофиль 8х10 см с толщиной металла от 7 мм;
деревянные столбы диаметром не менее 20 см;
швеллерные балки;
деревянный брус с толщиной сечения 15х15 см.

Нужны ли закладные?

Однозначного ответа на данные вопрос нет. Если решено приварить их заранее, место установки должно быть тщательно размечено. Для калитки их предусматриваю две, для створок ворот – три. Кладка кирпича выполняется таким образом, чтобы закладные расположились прямо в формируемом шве, находились симметрично относительно верха и низа опор. При этом вся работа должна быть выполнена предельно аккуратно. С такой задачей могут справиться только отдельные люди.

Закладная в кирпичном столбе

Альтернативным вариантом является приварка элементов прямо в процессе кирпичной кладки. Для этого кирпичи укладываются до нужной высоты, а затем производится крепление закладной любым удобным способом. Сделать это можно с помощью ботов, хомута или просто приварим элемент к опоре

Такой вариант устройства створки позволяет выполнить все не только очень точно, но и весьма красиво, что важно для отделки опор, которую многие решают сделать самостоятельно. В последствие можно будет покрасить выступающий элементы краской такого же цвета, что и кирпич, чтобы скрыть следы монтажных работ

Вариант крепления к готовому столбу

Если опора установлена, и кирпич уложен, то закрепить опору можно двумя способами:

Через хомут. В этом случае полностью готовый столб «опоясывает» рамка-хомут, сваренная из уголка. Иногда ее размещают в виде трех колец, размещаемых на равном расстоянии относительно друг друга по всей длине опоры;
К прутам арматуры. Для этого с помощью перфоратора просверливаются достаточно глубокие отверстия, диаметр которых немного больше поперечных размеров арматуры. Работать начинают из точки, расположенной на шве кирпичной кладки. Далее двигаются вниз, располагая сверло под некоторым углом. В подготовленные таким образом отверстия вбивается арматура.

Оба варианта позволяют несколько повысить прочность монтируемой конструкции. Однако в этом случае значительно ухудшается внешний вид монтируемой конструкции. Избежать того можно исключительно путем соблюдения технологии установки опорных элементов.

Как выбрать столбы

Разновидности столбов представлены в табличке.

Предназначаются для сетчатых и деревянных ворот. Для более мощных и тяжелых конструкций они не подходят.

Перед проведением работ территория обязательно прибирается. Затем производится ее разметка. При монтаже временной конструкции опоры обрабатываются рубероидом. Если хочется установить постоянную конструкцию, изоляция должна быть более надежной.

Опоры из дерева прослужат намного дольше, если своевременно забетонировать анкер. Перед этим нужно произвести обработку средствами от атаки насекомых, температурных перепадов. Также следует максимально защитить выбранную конструкцию от воздействия влаги и гниения.

Столбы для ворот из металлических труб предназначаются для всех разновидностей и способов крепления. Для изготовления стальной опоры используется труба, выполненная из высококачественного металла. Сечение – различное. Конструкция приобретет необходимую прочность только после сварки между собой верхних и нижних перекладин. Также изделие должно быть тщательно забетонировано. Обязательно проводится антикоррозийная обработка. Для этого используется грунтовка. Фиксируются столбы при помощи бетона. Для того чтобы еще лучше закрепить конструкцию, применяются вертикальные опоры. Сварка используется для соединения.

Конструкция должна быть обеспечена дополнительным укреплением. Применяется перекладина, расположенная сверху. Она крепится в верхней части опор.

Конструкция выполняет не только свою основную, но и декоративную функцию. Если внутри имеется труба, изготовленная из первоклассного металла, то опоре будет обеспечена дополнительная прочность.

Установка фундамента для опоры зависит от ее массивности. Обязательно проводится бетонирование. На вершину столбов обязательно устанавливается специальная «шапочка», которая защищает опору от неблагоприятных воздействий внешних факторов.

Используются для высокой, внушительной конструкции. Способ монтажа аналогичен установке конструкций, изготовленных из металла. Единственное отличие заключается в необходимости более глубокого бетонирования. Его можно заменить установкой фундамента-ленты.

Установив такую опору, можно навешивать любые ворота – как распашные, которые изготавливаются из дерева, так и тяжелые кованые.

Как правильно разметить

Самый простой способ разметки – использование шнура. Подходит этот метод для коротких заборов. В ином случае шнур начинает сильно провисать, а когда поднимается ветер, он уходит в сторону.

Особенности правильной разметки

Первый и последний столб монтируются на нужной высоте, в соответствии с уровнем. Такой метод лучше всего подходит, если участок располагается под уклоном.

После выверки при помощи уровня монтируется следующий столб. Если его тяжесть велика, требуется сначала «вооружиться» рейкой. Ее нужно выравнивать относительно сторон 1 и последней опоры. Работа выполняется в паре. Один держит рейку, второй оценивает расстояние между столбами, и подсказывает правильный угол смещения.

Плюсы и минусы распашных ворот:

Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).

Плюсы:

Простая конструкция.
Можно изготовить самостоятельно в домашних условиях.
Самый дешевый вариант по сравнению с другими типами.

Минусы:

Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.

Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.

Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:

труба прямоугольная 60х30 мм – 28 кг;
труба прямоугольная 30х20 мм – 18 кг;
профнастил окрашенный – 6 м2.

В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.

Рассчитаем стоимость необходимых материалов:

труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
профнастил окрашенный: 6 м2*110 грн = 660 грн.

Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.

Две створки: 1580 грн*2 = 3160 грн.

Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.

Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции. Соединение в пол доски

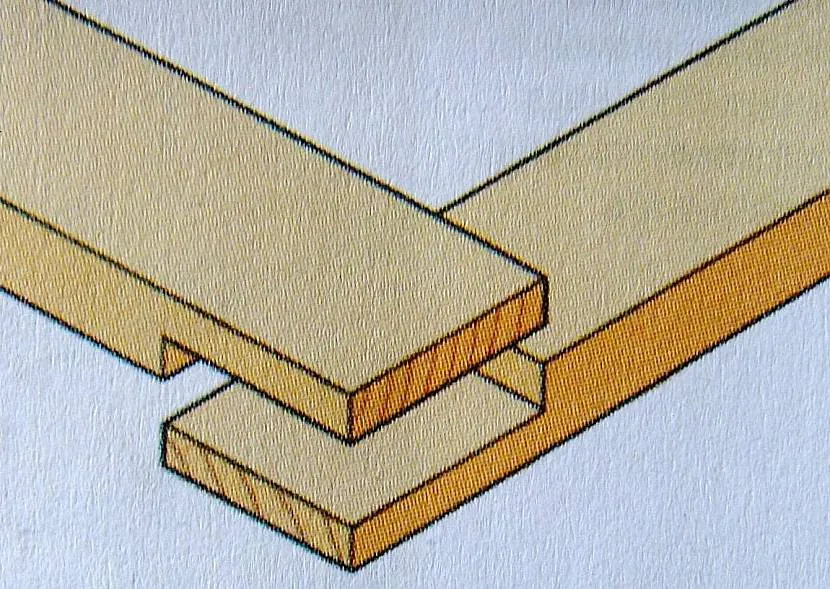

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Выбор столбов

В процессе эксплуатации ворот столбы постоянно подвергаются интенсивным нагрузкам. Они удерживают створки во время открывания и закрывания, а также при сильных порывах ветра. Также опоры должны постоянно держать ворота в том положении, в котором они были установлены. Вес каждой створки оказывает постоянное статическое давление на столбы. По этим причинам для опор ворот и калиток любого типа требуется использовать только качественные материалы.

Чаще всего при установке ворот применяется металл, кирпич, асбестоцемент или бетон. Такие опоры достаточно прочны и надежны, они долго служат и способны противостоять воздействию окружающей среды

При использовании металлических стоек стоит обратить внимание на столбы сечением 80х60 мм. Также необходимо учесть толщину металла. Она должна быть не меньше 3 мм

Она должна быть не меньше 3 мм.

Трубы из асбестоцемента могут быть одинаковыми по всему периметру забора. Однако столбы, используемые для опоры ворот, стоит усилить арматурой, а также поместить в грунт намного ниже, чем остальные. Опоры из кирпича укрепляют при помощи арматурного каркаса. Установить столбы для забора и ворот можно достаточно быстро. Главное – заранее подготовить все инструменты и материалы.

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны. Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

Типы бетонирования столбов

Тип бетонирования столбов определяется архитектурным замыслом и необходимой капитальностью ворот и забора в целом. Бетонирование опор для ворот может быть частичным или полным.

Подготовка раствора

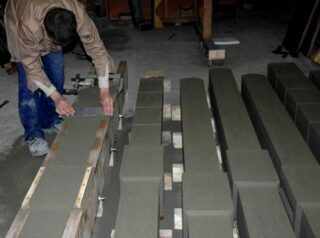

Раствор для бетонных столбов заливают в формы

Для заливки столбов понадобится бетонный раствор, который можно приготовить своими руками. Для этого понадобятся следующие компоненты:

портланд-цемент марки не ниже М-250;
вода;
гравий;
песок.

Все составляющие смешиваются в таких пропорциях:

цемент – 1 часть;
вода – 0,5-1 часть;
гравий – 3-4 части;
песок – 2-3 части.

Для получения качественного бетона нужно, чтобы все ингредиенты соответствовали определенным требованиям.

Срок хранения цемента должен соответствовать указанному на упаковке.
Цемент должен быть сухим и рассыпчатым. Наличие слипшихся комков не допускается.
Песок должен быть промытым и просеянным. Инородные включения (глина, грунт, мусор, и пр.) не допускаются.
Гравий должен быть промытым, без включения частиц грунта и мусора. Должен иметь однородный фракционный состав.

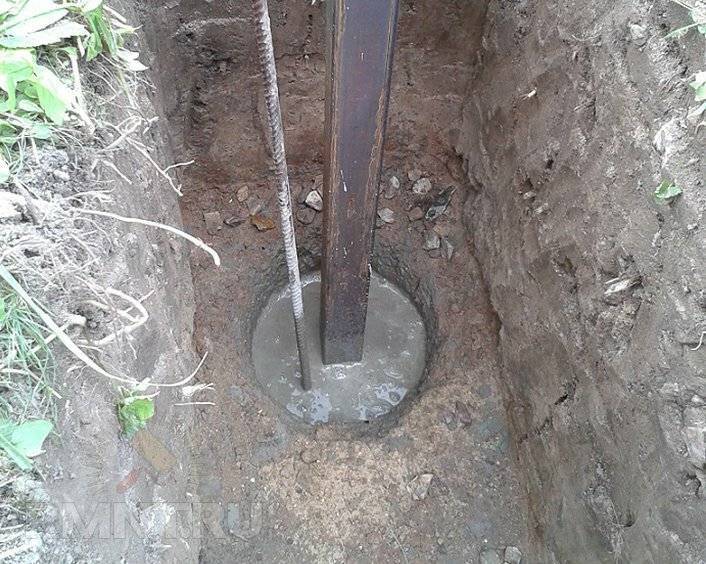

Бурение отверстий

Отверстие выстилают рубероидом, чтобы влага не повреждала столб

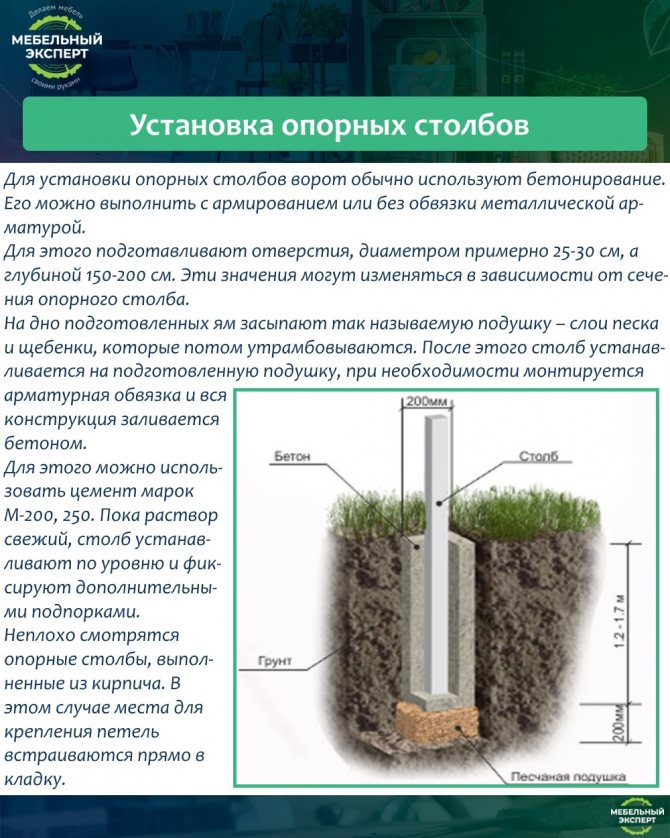

Подготовка ям для установки столбов – наиболее трудоемкий процесс. Легче всего делать их при помощи мотобура, который легко справится с этой задачей даже на глинистом грунте. Если такого оборудования нет, используют садовый (ручной) бур, хотя трудоемкость работ увеличится в несколько раз.

Основными параметрами ям являются их глубина и форма. Глубина пробуренного отверстия должна превышать глубину промерзания грунта, которая может составлять от 1,2 до 1,8 м.

Чаще всего столбы устанавливают в обычное цилиндрическое отверстие. Однако на сильно переувлажненных грунтах понадобится цилиндрический шурф с расширением в нижней части. Получить его можно, используя специальную насадку. При ее отсутствии придется пробурить отверстие большего диаметра и забетонировать опорную подошву столба. Только после этого лишнее пространство засыпают землей.

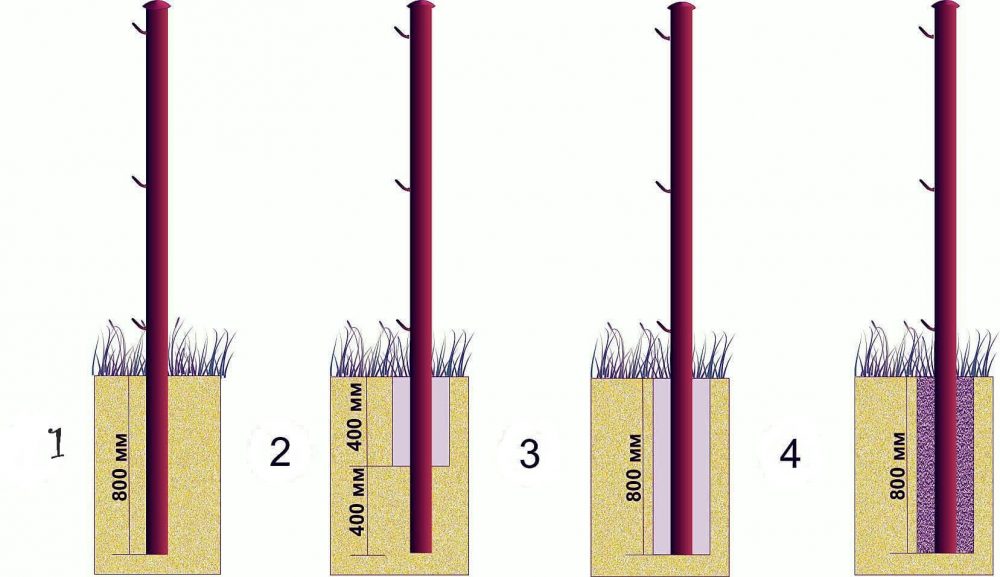

Частичная заливка

Частично залитые бетоном опоры используются для навешивания легких ворот или калиток, не испытывающих серьезных ветровых нагрузок. Технология частичного бетонирования проста – яма, в которую установлен столб, наполовину заполняют политой водой и тщательно утрамбованной смесью песка с гравием. Оставшееся в яме пространство заливают бетонным раствором, который также тщательно трамбуют и штыкованием удаляют из него воздух.

Полное бетонирование

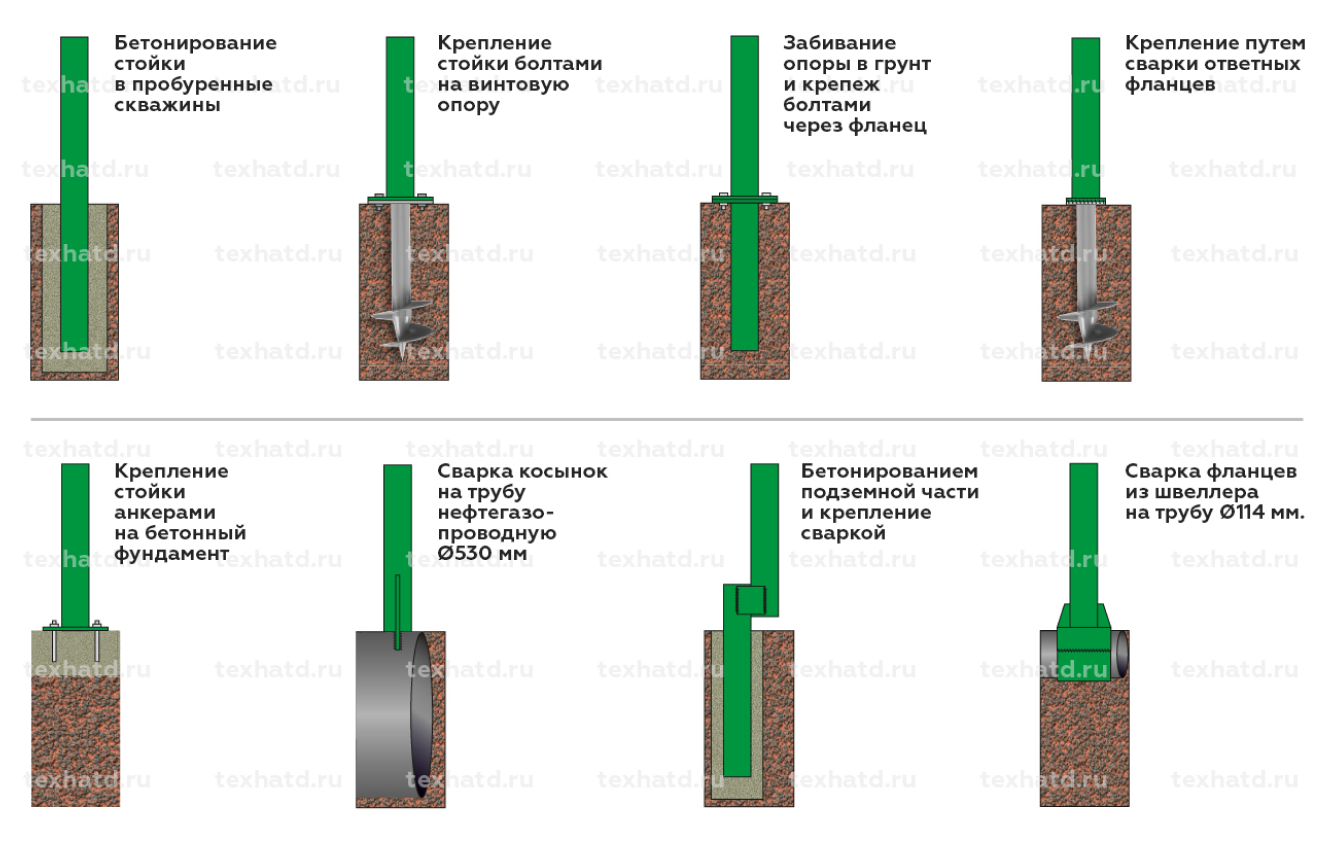

Способы установки столбов в грунте

Полное бетонирование отличается от частичного тем, что яму с установленным столбом полностью заливают бетоном, подготовив перед этим песчано-гравийную подушку. Такую конструкцию можно упрочнить, если соединить столбы в единый монолит заглубленным бетонным ростверком.

Заглубленный ростверк повысит надежность ворот, так как располагается ниже уровня промерзания грунта. Однако для обустройства такой конструкция уйдет много времени, да и стройматериалов понадобится немало.

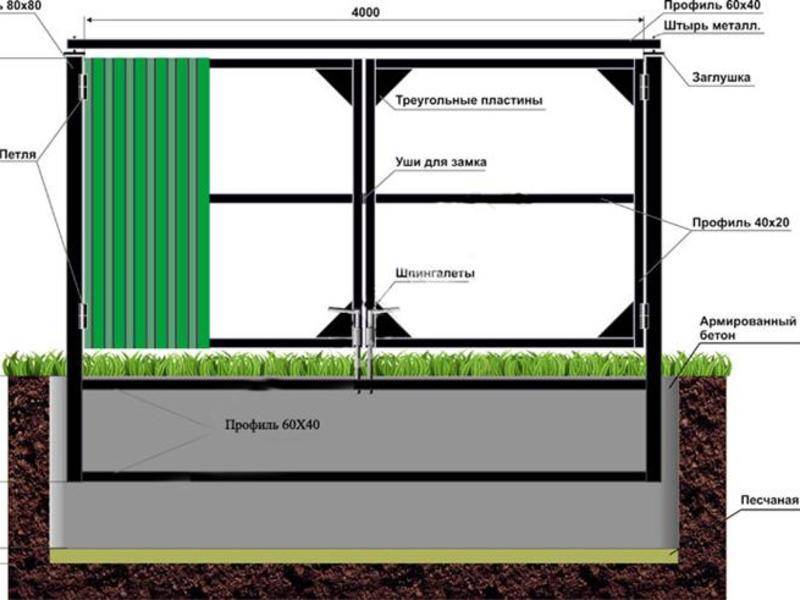

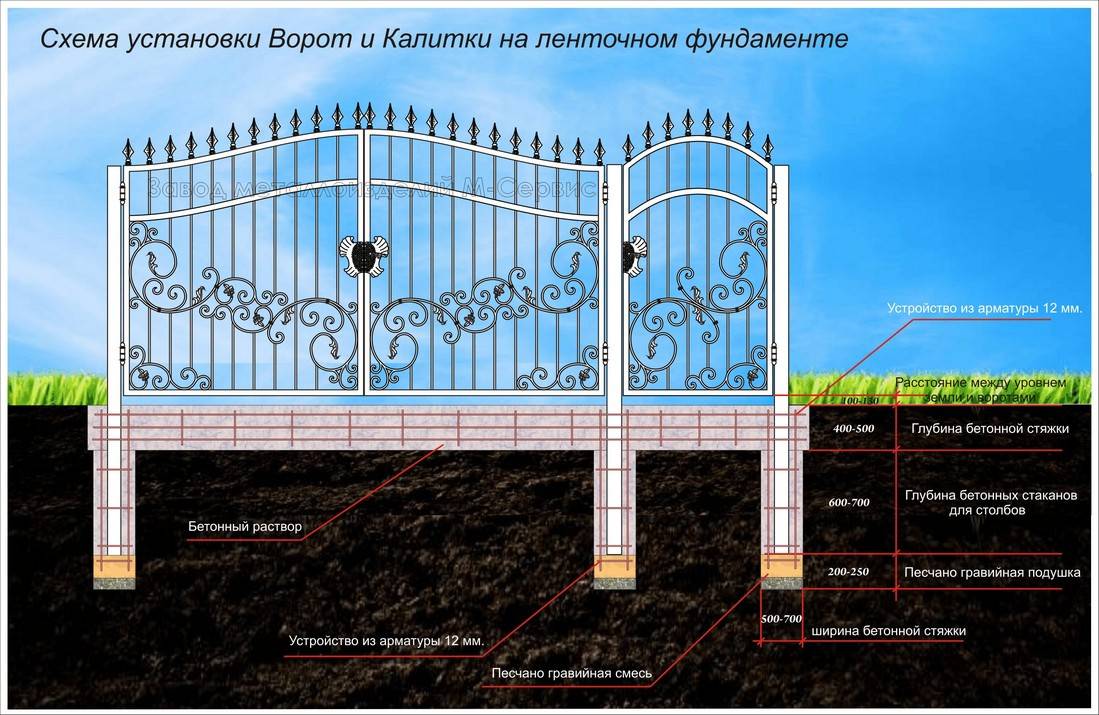

Установка ворот в единую плиту

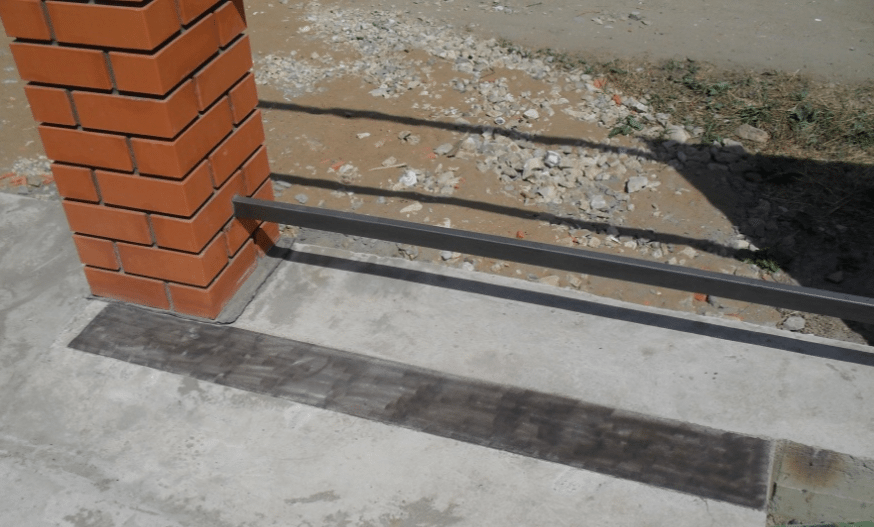

Чтобы избежать перекоса ворот, который может появиться через год-два после их установки, лучше всего устанавливать ворота в единую плиту.

Устанавливают опоры следующим образом:

Выкапывают траншею шириной 0,5 м и длиной, которая на 0,5 м больше, чем ширина ворот. Глубина траншеи для пучинистых грунтов должна превышать 1,8 м, а для непучинистых – порядка 1,2 м.
Толщина песчано-гравийной подушки, которую обустраивают на дне траншеи, составляет 20–30 см.
Чтобы вся конструкция не проваливалась в траншею при установке, на несущие опоры перпендикулярно приваривают отрезки трубы, длина которых должна превышать ширину траншеи.
На столбы навешивают каркас ворот и всю конструкцию устанавливают на место. Приваренные отрезки трубы придают ей дополнительную устойчивость.
При помощи уровня выставляют ворота строго по вертикали и горизонтали.
Убедившись в правильности установки ворот, всю траншею заливают бетоном. Если есть возможность, перед заливкой бетон армируют арматурой или сеткой.
После того как бетон полностью застынет, приступают к отделке несущих опор и ворот.
