Как самостоятельно установить видеонаблюдение дома

Из чего состоит система видеоконтроля?

Прежде чем выполнить монтаж видеонаблюдения, необходимо детально ознакомиться с компонентным составом такой системы. Видеонаблюдение комплектуется следующими составляющими устройствами:

• Видеокамерами (могут оснащаться микрофоном);
• Источниками энергопитания;
• Записывающими устройствами (жесткими дисками, съемными носителями).

На современном рынке имеется большое разнообразие готовых укомплектованных систем видеоконтроля. В случае принятия решения об установке системы видеонаблюдения своими руками, в целях экономии все составляющие механизмы можно приобрести по отдельности. В таком случае система будет состоять из таких компонентов:

• Устройства приема информации;
• Канала передачи данных;
• Источника энергопитания;
• Записывающего устройства;
• Расширителя приема данных (мультиплексора).

К каждому устройству системы обязательно прилагается инструкция. В ней отображены технические характеристики оборудования, функциональные и эксплуатационные особенности, а также описан процесс установки.

На видео показано, как сделать монтаж видеонаблюдения:

Особенности выполнения монтажных работ самостоятельно

Монтаж видеонаблюдения самостоятельно подразумевает не только выполнение технических работ, но и проектирование расположения оборудования системы в помещении. Для начала необходимо определить месторасположение камер видеонаблюдения. Неправильно выбранный угол обзора может повлечь за собой необходимость установки дополнительных видеоустройств. Все камеры  устанавливаются таким образом, чтобы каждая из них захватывала часть зоны действия другой. Видеокамеры должны быть визуально незаметными и недоступными для постороннего воздействия.

Монтаж систем видеонаблюдения имеет ряд особенностей:

• Для того чтобы смонтировать систему видеонаблюдения качественно и надежно, лучше всего использовать комбинированный кабель;
• При установке уличного видеонаблюдения, соединительные провода должны прятаться в защитные короба или траншеи;
• Копание траншей должно выполняться скрытно, чтобы о прокладывании соединительных линий не было известно посторонним лицам;
• Электропитание линии лучше всего получать от системного сервера;
• Основное оборудование должно размещаться в пределах обзора одной из камер.

Для выполнения наладочных работ необходимо использовать портативный монитор. С его помощью настраивается работа камер (угол обзора и резкость изображения). Установив камеры, осуществляется монтаж и настройка видеорегистратора. Выполнение таких действий не является сложным, поскольку инструкция к устройству содержит подробное описание данного процесса.

Проектирование установки линии видеонаблюдения

В монтажном процессе системы видеоконтроля своими руками можно выделить четыре основных этапа:

• Разработка проектной документации;
• Выбор и приобретение необходимого оборудования;
• Непосредственно выполнение монтажных работ;
• Осуществление пусковых и наладочных действий.

Составлению проекта необходимо уделить особое внимание. Если проект разработан тщательно и грамотно, то в последующем весь комплекс будет работать надежно и бесперебойно

Кроме того, правильное проектирование является залогом упрощенной установки и настройки работы схемы наблюдения. Проект должен отображать следующие моменты:

• Прокладку соединительных коммуникаций;
• Выбор и установку наиболее подходящего оборудования;
• Определение зон обзора;
• Распределение видеокамер по зонам контроля.

Беспроводные системы

Беспроводные технологии видеонаблюдения могут применяться в двух вариантах. В первую очередь, это удаленный доступ ко всей системе с возможностью онлайн контроля, о котором уже говорилось ранее. Данный способ представляет собой видеонаблюдение на дачу через интернет, на основе интернет-каналов, по которым осуществляется передача данных. Поскольку очень часто подключение к сети с помощью проводов на даче не представляется возможным, остаются варианты беспроводного интернета 3G или 4 G (рис. 1).

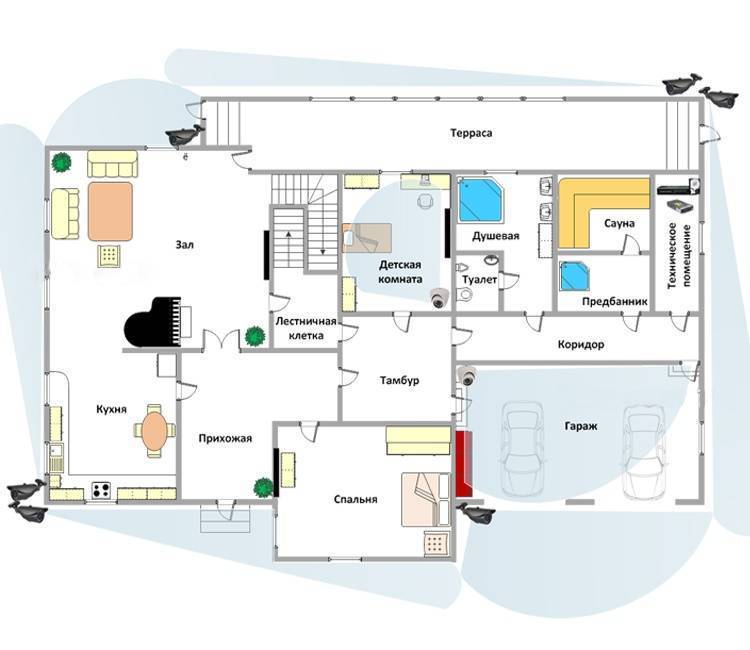

(рис. 1)

При покупке оборудования необходимо проверить наличие встроенного модема или же должна быть возможность выполнить его внешнее подключение. Данный вариант дает возможность дистанционного доступа к любым системам видеонаблюдения, в том числе и аналоговым. Дополнительную безопасность обеспечивает GSM сигнализация.

Второй способ, позволяет отказаться от кабельных линий между камерами и компьютером или видеорегистратором. Вместо них используются IP-наблюдение и WiFi-технологии (рис. 2). Для большинства дач такая схема не подходит по причине высокой стоимости и определенных технических сложностей, связанных с установкой и дальнейшей эксплуатацией.

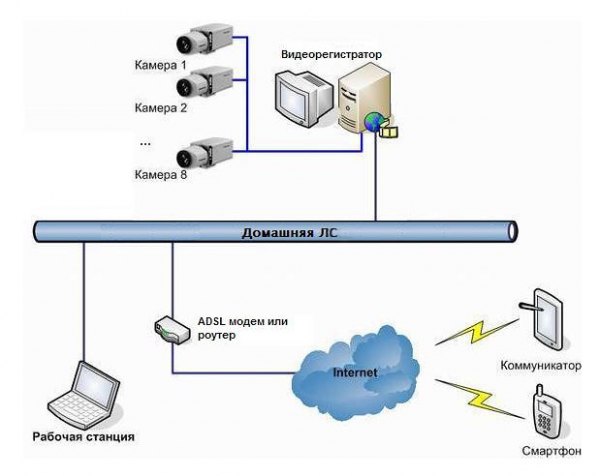

(рис. 2)

На практике вполне осуществима прокладка кабелей с наружной стороны здания по стене. Здесь же устанавливаются камеры для наблюдения за территорией. Внутри дачи подключить провода еще проще. Беспроводные системы применяются при нежелании нарушать дизайн интерьера коробами и другими деталями, высокие затраты на них являются личным желанием хозяев.

Виды систем наблюдения

Существует 2 типа устройств. Первое – аналоговый прибор. Его можно подсоединить к стационарному компьютеру, телевизору, ноутбуку и просматривать картинки.

Чтобы обработать изображения с этих устройств и иметь возможность записывать видео на носитель, информацию потребуется преобразить в цифровой вид. Для этого применяют видеорегистратор. Если приобретаете аналоговую камеру, помните, что без регистратора использовать ее не имеет никакого смысла.

Несколько лет назад считалось, что аналоговые оборудования передают очень плохое, некачественное изображение. Это так и есть – раньше выпускались устройства стандартного разрешения 720*576. Если провести аналогию, то это составляет 0,4 Мп. Этого мало, чтобы транслировать хорошую четкую картинку.

По внешнему виду такие устройства непросто отличить от цифровых модификаций. По качеству заснятых нарезок они тоже похожи. Единственное различие — цена.

На современном рынке можно найти видеоустройства с разрешением 2 Мп, передающие цветные картинки. Чтобы отправить сигнал через аналоговые приборы, понадобится коаксиальный кабель

При монтаже современных аналоговых оборудований важно учитывать, что длина провода не должна быть больше 500 метров. В противном случае пострадает качество изображения

Что касается стоимости системы, то она гораздо ниже, чем у цифровых устройств. Еще одно достоинство – простота установки и настройки опций видеокамеры.

К недостаткам относится небольшой функционал и несовместимость видеоустройства со старой техникой.

Вторые разновидности камеры – цифровые. Это самодостаточные оборудования. Для фиксирования происходящего на носитель можно обойтись без применения видеорегистратора.

Основными достоинствами, благодаря которым цифровое устройство выгодно выделяет из массы аналоговых модификаций, являются:

• высокое разрешение передаваемого изображения – до 8 Мп;
• возможность масштабировать картинку;
• запись видео происходит на облачное хранилище;
• чтобы настроить систему, нужно только скачать и поставить программу;
• благодаря возможности беспроводного подсоединения приборов, владелец дома может смотреть трансляции с любой точки земли.

Как и любая техника, ай пи имеет некоторые недостатки. Самый главный – дороговизна. Второй недостаток заключается в том, что невозможно совместить камеры и регистраторы разных производителей.

Чтобы пользователь мог увидеть качественное изображение, зафиксированное ночью, нужно подобрать хорошую подсветку. Встроенных лампочек в камере не хватает для получения четкой картинки.

Какую систему предпочтет владелец дома – решать только ему. Если на территории имеется большая протяженность кабелей, то можно приобрести аналоговые приборы. Если он желает поставить видеокамеры на маленьком расстоянии от регистратора, то рекомендуется купить ай пи модели.

Смотрим видео какую систему ставить для дома?

Конструкция видеокамер

Для уличного контроля чаще используют наружные, антивандальные виды. Корпусные и купольные модели ставят дома.

Антивандальная камера

Разновидности камер и их характеристика:

1. Купольная. Предназначена для монтажа на потолке. Модель отличается крупными размерами.
2. Цилиндрическая названа так благодаря своей форме. Модификации считаются высококачественными.
3. Поворотный прибор оснащен механизмом, которым можно управлять дистанционно. Доступно приближение любого участка для просмотра деталей. Камеры располагают дома и на улице. Для установки применяют специальный кожух.
4. Корпусная камера разбирается, в ней меняют детали. К примеру, в будущем пользователь сможет купить новый объектив и поставить вместо старого.

Сам факт наличия камер по периметру отпугнет злоумышленников. Если произойдет ограбление, то оборудование поможет установить личность преступника.

Основные этапы монтажных работ

Монтаж систем видеонаблюдения можно начинать после приобретения необходимого оборудования. Изначально нужно закрепить видеокамеры в определенные места. Для крепления используются специальные шурупы или метод холодной сварки. Выбирая метод крепления, необходимо изучить, из чего состоит корпус камеры. Например, для купольных камер метод холодной сварки неприемлем.

Для этого оборудование необходимо освободить от защитного покрытия (пленки). После этого камера присоединяется к месту склеивания. Через десять минут можно подсоединить сам объектив. Этого времени достаточно для закрепления кронштейна

Важно помнить, что инструкция к видеооборудованию содержит информацию о разрешенных способах крепления

Инструкция по монтажу системы видеоконтроля предусматривает выполнение установки пошагово. Следующим шагом является соединение камеры с рекордером. Для этой цели используются специальные переходники и провода.

Далее инструкция установки предусматривает подключение всей системы к источнику электропитания. Иногда в практике применяют два индивидуальных блока: для камер и микрофона. При подключении оборудования к источнику питания может понадобиться спрятать провода в стену или под плинтус. Для упрощения задачи можно использовать декоративный короб.

После выполнения вышеперечисленных действий необходимо соединить рекордер с видеовходом телевизора (монитора). Для этого используется специальный шнур. Если приобретенное устройство не укомплектовано таким соединительным кабелем, его можно приобрести в любом магазине. В случаях, когда наблюдение будет вестись посредством Всемирной сети, провода необходимо подсоединить к сетевому разъему. Последним этапом является проверка правильности соединения всех компонентов и настройка работы камер.

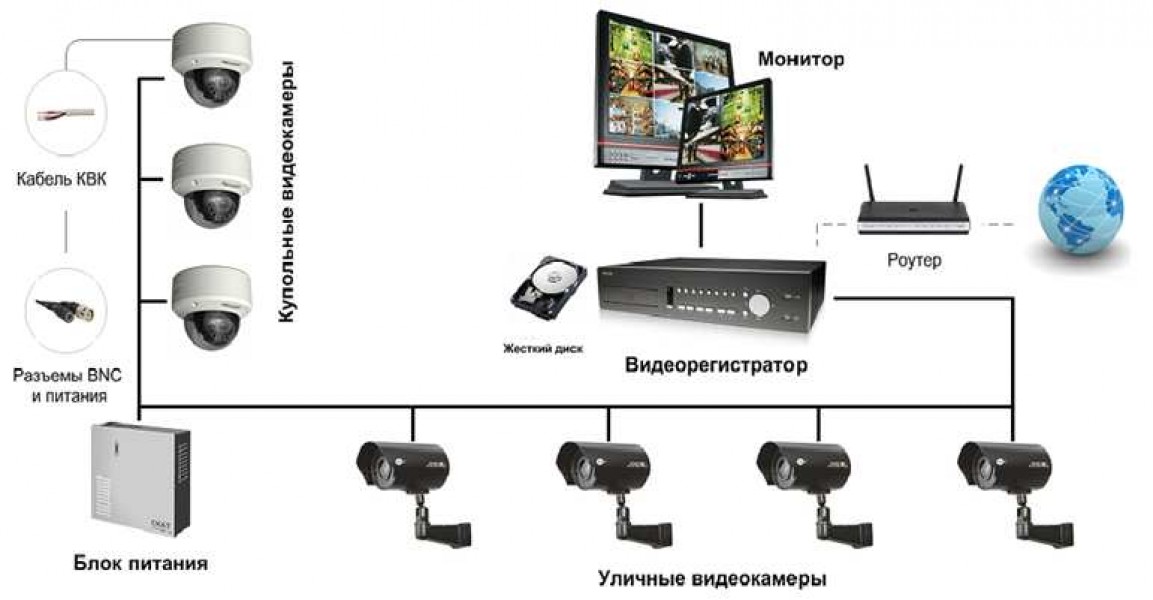

В целом схема монтажа системы видеоконтроля выглядит таким образом.

Ошибки организации видеонаблюдения

Рассмотрим типичные ошибки при установке видеонаблюдения в частном доме:

Неправильные расчеты передачи видеосигнала и питания

Важно верно измерить расстояния от камер до видеорегистратора. И в зависимости от полученных результатов выбрать тот или иной тип кабеля, при этом не превышая максимально допустимых расстояний передачи (необходимо уточнять для каждой модели камеры и кабеля)

При правильных расчетах изображение будет передаваться четко, быстро и без помех.
Нехватка питания для видеокамеры. Данный фактор влияет на стабильную работу камер и качество изображения (особенно в ночное время). Более того, неправильный выбор источника питания может испортить камеру. Для питания камеры и рекордера обычно используются отдельные блоки питания.
Выбор способа хранения видеоинформации. Чем больше видео нужно сохранить, тем больше должна быть емкость жесткого диска.
К примеру, при частоте кадров в 25 кадр./с («живое видео») с 4 камер на 500-700 ТВЛ за 7 дней при постоянной записи, будет отснято около 600-650 ГБ информации. Современные жесткие диски на 1000, 2000 и 3000 ГБ памяти с легкостью сохранят видео, отснятое за 10-30 дней и более.

Перечисленные факторы имеют предельно важное значение, так как неправильный выбор компонентов системы видеонаблюдения, их количества, а также неграмотная установка не смогут обеспечить необходимый результат. Чтобы обеспечить надежное наблюдение лучше использовать готовые системы видеонаблюдения

Как выбрать роутер

Роутер представляет собой технически сложную конструкцию, которая имеет массу особенностей и характеристик

Во время выбора подходящего устройства специалисты рекомендуют обратить внимание на некоторые из них

Тип WAN-порта

Через этот разъем осуществляется подключение к интернет-кабелю. От этого входа зависит возможность работы устройства с конкретным провайдером.

Стандартный роутер предполагает наличие одного из следующих портов этого типа:

1. DSL. Служит для передачи сигнала через телефонный кабель.
2. Ethernet. Вход для специальной линии поставщика услуг.

Существуют модели устройства, которые могут иметь GPON-терминал. Через этот вход осуществляется подключение оптоволоконной линии для передачи скоростного интернет-сигнала.

Совместимость оборудования и услуг провайдера

Сегодня продвинутые операторы сотовой связи используют для предоставления интернет-сигнала различные технологии. Их популярность напрямую зависит от возможностей и функционала. Ряд технологий получили массовое распространение, они поддерживаются практически всеми роутерами по умолчанию

Для верного выбора роутера на дачу следует обратить внимание на протокол, который применяется провайдером

В случае специфического способа подключения, нераспространенного среди поставщиков услуг, подключение и настройку сети интернет необходимо доверить только специалистам компании.

Количество и тип LAN-портов

Подобные порты используют для подключения различного оборудования, нуждающегося в стабильном сигнале. Этот тип подключения обеспечивает высокую скорость передачи, которой не страшны внешние помехи.

Наличие нескольких подобных портов дает возможность одновременного подключения различных устройств. Стандартные модели маршрутизаторов имеют 4 порта.

Материалы для видеонаблюдения

Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:

кабель для запитки всей системы от сети 220В

Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.

провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2

кабель КВК-П 2*0,75мм2

Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.

3-х жильный провод ПВС сечение 1,5мм2

аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.

видеорегистратор, через который будут подключаться видеокамеры

Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.

компьютерный жесткий диск для хранения и записи видео

Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.

блок питания

Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.

Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.

если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)

коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC

Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.

чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52

модульный разрядник

Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.

ну и также понадобятся в щитке модульные розетки и клеммные разъемы

Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.

Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.

Рекомендации профессионалов по созданию домашних сетей наблюдения

Чтобы организовать функциональную домашнюю систему видеонаблюдения, прислушайтесь к рекомендациям опытных специалистов, на протяжении долгого времени работавших в сфере строительства систем безопасности.

Чтобы система работала хорошо, вам нужно заранее решить, против кого она направлена. Если вы хотите защитить участок от хулиганов или вандалов, камеры лучше устанавливать напоказ. Большое количество камер, прожекторов и другого оборудования, установленного на охраняемой территории, однозначно отпугнет многих злоумышленников.

Типовая схема цифрового видеонаблюдения

Камеры необходимо расставлять на территории таким образом, чтобы они не только захватывали определенный сектор охраняемого участка, но и чтобы в их поле зрения попадали другие устройства безопасности. В этом случае при возникновении сбоя на одной из камер вы быстро сможете определить, что с ней случилось.

Скрытые камеры устанавливают в домашних системах достаточно редко. Во-первых, они не отпугивают потенциальных воров, а лишь позволяют зафиксировать правонарушение или найти виновников случившегося. Во-вторых, они отличаются большей стоимостью, меньшей функциональностью и хрупкостью. Обычные цифровые камеры позволяют с меньшими вложениями передавать на ваши устройства изображение значительно лучшего качества и прослужат намного дольше.

Всегда стройте системы безопасности таким образом, чтобы в дальнейшем их можно было улучшить, модернизировать. Покупка регистратора на 8 камер, если вы планируете установить только 4, позволит вам в будущем существенно повысить функциональность видеонаблюдения, затрачивая средства только на покупку дополнительных камер и не трогая остальное оборудование.

Последовательность операций по установке системы

По завершении выбора камер обзора, а также определения их количества и мест установки приступают непосредственно к монтажу. Для этого потребуется ознакомиться с основными этапами предстоящих работ.

Укладка кабеля

Кабель для системы видеонаблюдения нужно укладывать на удалении от силовых не менее чем на 40 см

Для объединения компонентов системы применяются кабельные изделия, прокладываемые для аналоговых систем на основе коаксиальных соединителей. Они не нуждаются в дополнительных видеоадаптерах, наличие надежного экрана защитит систему от электромагнитных помех.

В цифровых или IP системах для прокладки выбирается «витая пара», представляющая собой объединение нескольких спаренных проводников, определенным образом переплетенных между собой. За счет этой технологии удается снизить влияние электромагнитных помех на передаваемый сигнал.

В соответствии с требованиями техники безопасности линии систем видеонаблюдения прокладываются на удалении от силовых кабелей не менее, чем на 40 см Такая предосторожность поможет уберечь транслируемый сигнал от искажения электромагнитными помехами. Если указанное расстояние при монтаже выдержать не удается, сигнальные кабели помещаются в специальную оплетку или в заземленный металлорукав

Монтаж камер

Камеры нужно монтировать с учетом охвата всех охраняемой территории

Корректная установка видеонаблюдения невозможна без грамотно спланированного распределения камер, смонтированных с учетом полного захвата охраняемой территории и незаметности для нарушителей. К тому же приборы наблюдения устанавливаются так, чтобы при необходимости доступ к ним был свободным. Для подключения аналоговых образцов моделей потребуется коаксиальный кабель с разъемами типа «тюльпан», отличающимися по цвету.

При наружном монтаже для фиксации камер рекомендуется применять специальные крепежные элементы, приобретенные отдельно от комплекта. Кроме того, в целях безопасности не рекомендуется монтировать их на высоких металлических опорах. Во время грозы они превратятся в подобие громоотвода и могут быть повреждены.

Установка и подключение регистратора в составе системы

Видеорегистратор относится к важнейшим элементам системы наблюдения, при монтаже которого главное – правильно подсоединить имеющиеся разъемы. Предпочтительнее использовать устройства с функцией РоЕ, обеспечивающей видеокамеры необходимым питанием. В противном случае потребуется самому монтировать отдельный кабель для подачи напряжения на выносные устройства.

Для корректной работы регистратора, исключающей перегрев, его рекомендуется размещать в местах с налаженной системой вентилирования. При наличии в приборе функции РоЕ следить за полярностью подачи питания не нужно. В моделях, лишенных этой опции, полярность соблюдается обязательно. Разъемные соединители и колодки помещаются в коммутационные коробки, защищающие контакты от окисления.

Настройка

Завершается монтаж систем видеонаблюдения настройкой установленного и подключенного оборудования. Порядок действий на этой стадии такой:

На каждом устройстве из комплекта устанавливается точное время и дата, что важно для их привязки к фиксируемым событиям.
Форматируются накопители информации.
Настраиваются параметры обзора камер путем выставления нужных углов наклона и поворота.
После этого потребуется настроить режим видеозаписи. Подойдет приложение DVR-клиент, позволяющее управлять несколькими точками наблюдения с одного ПК.. На завершающем этапе настраивается функция удаленного доступа к камерам

Это делается посредством облачных сервисов или обычным путем – через поисковую строку браузера

На завершающем этапе настраивается функция удаленного доступа к камерам. Это делается посредством облачных сервисов или обычным путем – через поисковую строку браузера.

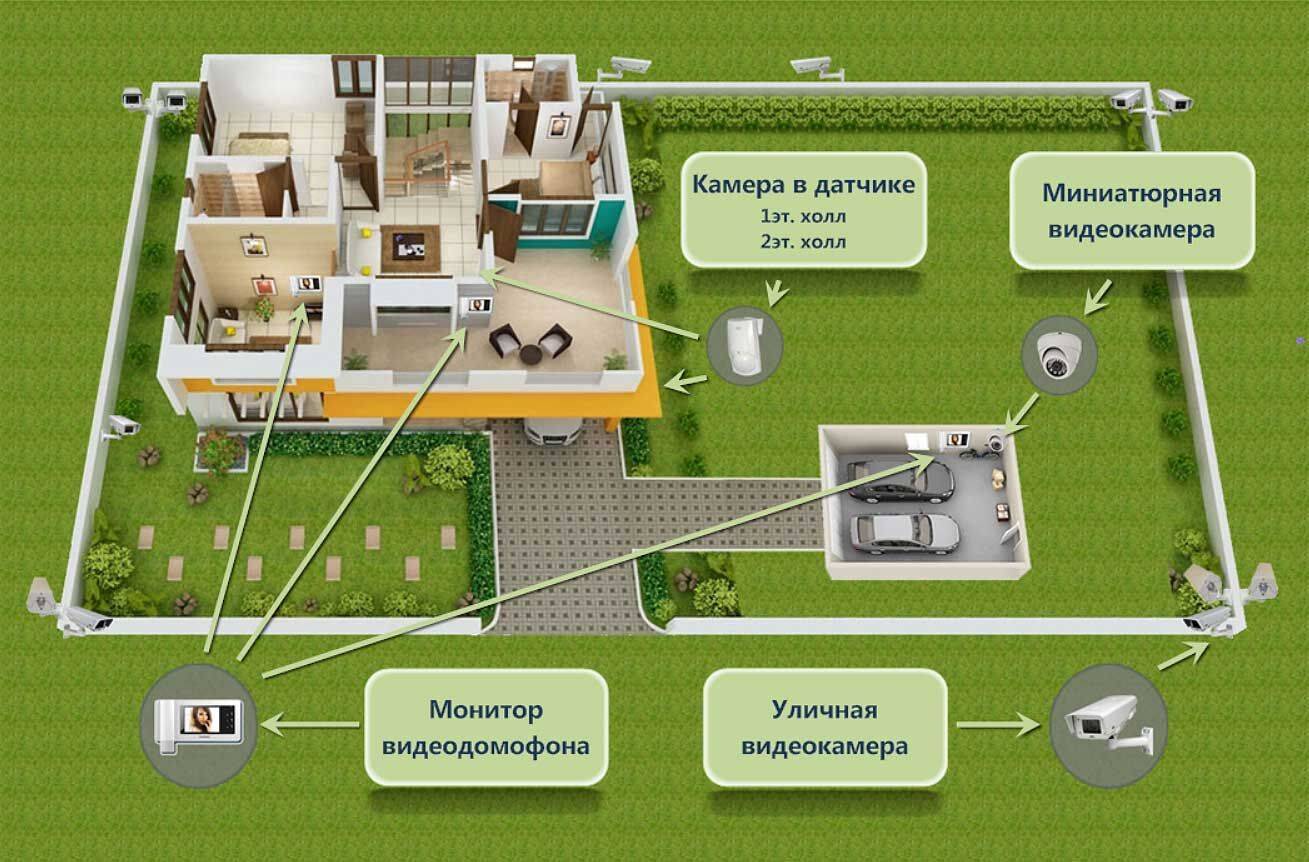

Пример использования системы видеонаблюдения в доме

На территории частных владений находится дом, большой гараж, баня, беседка. Владелец дома приобрел готовый комплект и установил систему, которая состоит из:

• шести цветных устройств с режимами день/ночь с высокой светочувствительностью, иногда их число может составлять 8 или 4 – все зависит от типа регистратора;
• 3 жидкокристаллических мониторов;
• 2 дисплеев для выведения информации с видеодомофона, они располагаются на этажах;
• блока на 220 Вт;
• электромеханический замок для главного входа;
• устройства защиты от грозы – это необходимо для уличных приборов.

Беспроводные вай фай камеры можно поставить в любом доме. Их отличительные характеристики:

• ставят только на горизонтальную поверхность;
• отсутствует потребность в проводах;
• видеоустройство начнет работать при наличии wi-fi.
