Врезка круглого замка
Установка круглого замка в межкомнатную дверь много проще, чем плоского. Сначала по шаблону размечаются пионерные отверстия согласно толщине двери и выходу языка. Разметка ведется со стороны личинки. Если розетки личинки и защелки нужно поменять местами, это делается до разметки, см. выше. Затем сверлятся пионерные отверстия. Тут есть одна очень важная хитрость, о которой см. далее, в разделе об установке ответной части. Потом коронкой выбираются большие отверстия, замок вкладывается в гнездо. По его торцевой накладке размечается потай, выбирается, замок собирается на месте штатными винтами.
Разметка двери для врезки круглого замка и его сборка на месте

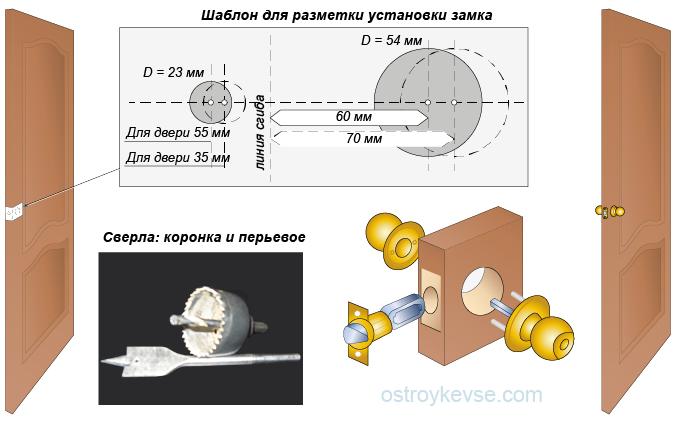

Чертежи шаблонов для разметки двери под круглые замки диаметром 50 и 54 мм даны на рис.. Для переноса их на картон/бумагу, чертеж распечатывается и перечерчивается в масштабе так, чтобы отмеченные зеленым расстояния были равны указанным. По старинке это можно сделать чертежным пантографом; самодельный тоже подойдет. Точнее и быстрее – в хорошей программе векторной графики, напр. CorelDraw. Там можно задавать длину мерного отрезка с точностью буквально до микрона, а масштабировать с шагом в сотые доли процента. Растровая картинка (bitmap) импортируется в CorelDraw, масштабируется по мерному отрезку (в CorelDraw есть и мерительные инструменты, но в данном случае масштабировать по мере удобнее) и распечатывается – все, шаблон готов.
Чертежи шаблонов для разметки дверей под врезку круглых замков
Шаг 4. Установка коробки в проем.
Коробку ставим в дверной проем. Выравниваем по уровню. Правильность и ровность сборки короба проверяем, повесив дверь на петли, и закрыв ее.
Коробку, установленную в проеме, необходимо закрепить саморезами. Снимаем торцевую декорирующую планку и сверлим 7-8 сквозных отверстий с каждой стороны. Расстояние между отверстиями – 25-30 см.
Сверло по дереву не рассчитано на сверление стен, им сверлим только короб из ДВП. После чего снова проверяем положение короба с помощью уровня, так как в процессе сверления он мог сместиться.
Если изменений нет, начинаем сверлить стену. С помощью тонкого сверла по бетону диаметром 4 мм, через отверстия в коробе, наносим разметку на стену. Полностью сверлить стену через короб нельзя, так как можно его повредить.
Диаметр отверстия 4 мм, если сделать больше, то шляпки саморезов будут выпадать. Далее убираем короб с проема и начинаем делать отверстия с помощью бура диаметром 6 мм. Если простенок кирпичный, дырки для монтажа должны быть в цельном кирпиче, а не в кладочном шве, в котором дюбели очень плохо держатся.
В готовые отверстия монтируются дюбели. Закрепляем короб в стене с помощью саморезов. Для удобства можно использовать шуруповерт или дрель с насадкой под шляпку самореза.
Саморезы полностью не вкручивать, возможен прогиб короба. Во избежание прогиба возможна подкладка клиньев. Для проверки ровности и отсутствия перекосов, в процессе вкручивания саморезов, дополнительно проверять коробку по уровню.
По окончанию установки короб проверяют со стороны комнаты с помощью уровня.
Как выбрать замок для межкомнатной двери?
При выборе данного изделия особое внимание следует обратить на его внешний вид
При этом очень важно правильно его подобрать по форме и цвету, чтобы максимально вписать замок в интерьер помещения, так как он является важной частью дверной конструкции
Цветовая палитра сантехнических замков с защелкой.
В зависимости от предназначения межкомнатные замки делятся на несколько видов:
- Конструкция типа WC (сантехнический замок), который монтируется в ванную или санузел. С его помощью можно закрывать двери изнутри, не применяя при этом ключ.
- Конструкция типа Yale. Используется в помещениях с ограниченным доступом. Такое изделие позволяет закрыть дверь на ключ. Степень его секретности зависит от цилиндра, применяемого в данной конструкции.
- Конструкция типа Patent. Позволяет закрывать дверь на ключ. Этот вид является самым популярным, он не отличается секретностью из-за того, что имеет 1 ключ на все двери.
- Конструкция под ручку. Монтируется на дверное полотно, которое в процессе эксплуатации не планируется постоянно закрывать. Такое изделие оснащено собачкой, которая оттягивается с помощью нажимной ручки.
Выбирая межкомнатный замок, также стоит принять во внимание и конструкцию самой двери, в которую он будет врезаться. Для этого следует измерить толщину полотна, которая должна составлять не менее 4 см
В противном случае вы технически не сможете провести монтажные работы. Если куплена межкомнатная дверь с наплавом, то замок для нее рекомендуется заказывать у фирмы-изготовителя, так как самостоятельно подобрать его в этом случае у вас вряд ли получится.
Подготовка к разборке замка
Нужно иметь в виду, что все работы, связанные с разборкой незнакомых механизмов, лучше фиксировать на видео или фото. Это поможет в случае затруднений со сборкой изделия после устранения неисправности. Поэтому нужно заранее приготовить фотоаппарат или смартфон с камерой.
Чтобы не потерять мелкие детали, нужно застелить пространство под дверью и поверхность, на которой будет осуществляться ремонт. Пригодится пленка или ткань подходящего размера.
Для удобства работы потребуется хорошее освещение. Если в месте установки замка света недостаточно, лучше включить дополнительную лампу.
Может понадобиться фиксация дверей в нужном положении. Для этого подойдут предметы с мягкой поверхностью, чтобы не испортить декоративную дверную отделку.
Особенности различных видов дверей
- Двери из МДФ. Чтобы установить замок в такое полотно, необходимо обладать определенными теоретическими знаниями. Это обусловлено тем, что деревянный брус в конструкции размещен строго на высоте 100 см от пола, а остальная часть двери полая. Если вы по своей неопытности попытаетесь установить замок на другой высоте, то только испортите внешний вид дверей.
- Металлические двери. В этом случае врезка должна осуществляться только профессионалами. Самостоятельная установка не принесет ожидаемых результатов, а некачественная работа может стать причиной поломки замка.
Если при установке межкомнатного замка вы в полной мере будете соблюдать все правила и рекомендации, то можете быть уверены, что такой механизм прослужит много лет, а его работа не вызовет у вас никаких неудобств.
Проблема надежности
Надежность межкомнатной двери с замком имеет иной смысл, чем входной. Исключение – дверь в комнату, доступ в которую строго ограничен (хранилище ликвидных ценностей, оружейную, мастерскую с травмоопасным оборудованием и/или вредными веществами и т.п.). Тут нужна надежная стальная дверь, не менее стойкая, чем входная.
Врезка замка в межкомнатную дверь производится с учетом след. обстоятельств. Атмосферное давление на уровне моря прим. 1 кгс/кв. см. Это очень большая величина, мы просто приспособились к нему в процессе эволюции. Допустим, из-за открытой форточки, при включении вентиляции, от разницы температур и т.д. давление по одну сторону двери изменилось всего на 1%, т.е. на 10 г/кв. см. Площадь полотна стандартной двери 75х190 см – 14250 кв. см. Избыточная нагрузка на полотно с одной стороны будет 142,5 кгс. Если дверь навешена на 2-х петлях, на язык замка и его проушину-ловитель (ответную часть) под него в косяке двери придется чуть меньше половины этого значения; если дверь на 3-х петлях – чуть больше трети.
70-45 кгс точечно это нагрузка в общем небольшая – если она статическая. Но динамическая повторяющаяся и меньшей величины действует по принципу «Капля камень точит». В случае, когда замок в дверь врезан неправильно (большой люфт, тугой ход языка и др.) со временем развиваются, во-первых, повреждение двери и косяка: расшатывание, растрескивание, отслаивание покрытия полотна. Если же дверь с косяком ну очень крепкие, по его контуру сначала порвутся обои, потом поползет трещина, начнет сыпаться штукатурка. Дальше понятно: внеплановый ремонт со всем вытекающим из кошелька и втекающим в голову заботами и хлопотами. Поэтому материал этой статьи сосредоточен на тонкостях работы, позволяющих врезать замок в дверь между комнатами так, чтобы она по крайней мере лет 15 не дребезжала и не портила помещение.
Подборка замка для двери из дерева
Прежде чем выбрать замок, требуется ответить на вопросы о замке:
- Какой формы он должен быть: накладной или врезной?
- Какую степень защиты должен иметь замок?
Какой замок подойдет к деревянной двери визуально (цвет, форма, размеры)?
- Как он будет открываться и закрываться изнутри?
Замки для двери делятся на виды – реечный, кодовый, электронный, цилиндровый, сувальдный. Реечный замок представляет собой простую конструкцию, которую легко взломать, можно самому поломать, имеет примитивный вид.
При взломе замок высверливается или выбивается сердцевина. Но, производители добавляют в материал замка специальные элементы, об которые ломается сверло от дрели. Такой замок имеет продолжительный срок эксплуатации, легко меняется, может иметь специальные пластины, которые также являются преградой для взломщика.
Так выглядит цилиндровый врезной замок
Сувальдный замок – надежная конструкция. Такой замок практически не поддается взлому. Для открытия без ключа профессионал использует 2 отмычки. Внутри замка находятся сувальды, которые приводятся в движение при помощи ключа.
Кодовый замок – для открытия замка следует ввести определенный код. Данный замок не ставится в деревянную дверь.
Электронный замок – не обустроен замочной скважиной. На нем есть одна кнопка для открытия, которая стоит внутри помещения. Для открытия без кнопки должен быть сигнал со стороны.
После того как решен вопрос о замке можно приступить к набору необходимого инструментария.
Врезка замка в межкомнатную дверь
Не все так просто, как может показаться на первый взгляд. Сначала нужно определиться с местом, где именно нужно вставить дверной замок. Дело в том, что для МДФ дверей существуют строгие правила – врезать замок можно только на высоте 1 м от пола (от нижнего края полотна двери). Так как только на этом расстоянии внутри установлен деревянный брус, специально предназначенный для того, чтобы можно было установить замок и прикрутить ручки. Если вы приобрели деревянную дверь, тогда это правило соблюдать не нужно, врезка замка в деревянную дверь осуществляется в любом удобном месте. После определения этой точки (необходимо установить ручку с дверным замком так, чтобы дверь свободно открывали и закрывали все члены семьи). Как только вы определитесь с расположением, возьмите карандаш и наметьте с лицевой стороны двери точку, ближе к торцевой части дверного полотна – это будет место установки замка.
Следующий этап – это подготовка отверстия в дверном полотне:
- рядом с намеченной точкой врезки замка необходимо обозначить место для сверления отверстия. Для этого нужно взять в руки сам замок и в том месте, где «язычок» защелки выступает, приложить к дверному полотну и наметить точку;
- этого пока что недостаточно. Приложите к торцу двери замок и обведите карандашом полностью – у вас должен получиться шаблон для врезки замка. Наметьте на нем крайние точки сверления;
- теперь можно отложить в сторону замок и подготовить необходимый для работы инструмент. Нам понадобится круглая коронка (для круглой ручки со встроенным замком), чтобы просверлить отверстие требуемого диаметра. Следим за тем, чтобы края отверстия не выступали за край накладки для дверной ручки. В противном случае останется некрасивый зазор. Эту часть работы можно сделать и без фрезера, вооружившись стамеской по дереву, дрелью с набором сверл и круглым напильником, если ручка вместе с замком прямоугольной формы. Делайте небольшое отверстие, пусть оно будет чуть меньше, чтобы потом проработать края вручную напильником и примерить замок. Если он входит туго, можно расширить проем. Таким образом вы избежите ошибок во время работы;
- внимательно еще раз примерьте замок к дверному полотну и сделайте отметку по лицевой планке, это очень важный и ответственный момент, так как если отверстие сделаете большего диаметра, то придется выбросить дверь или искать другой замок, чтобы исправить досадную ошибку;
- высверлите отверстие нужного диаметра. Края можно зашлифовать напильником. Эту часть работы не нужно делать начисто, так как неровные края будут спрятаны под замком и наличниками дверной ручки;
- во время работы сверлами не спешите, сначала нужно высверлить отверстие в дверном полотне с одной стороны и дойти до середины, а потом с другой стороны. Так можно избежать сколов в дверном полотне;
- вставьте замок в середину и посмотрите, насколько плотно он сел. Видимую часть замка обведите карандашом по периметру и пока уберите защелку;
- теперь нужно вооружиться стамеской по дереву и сделать углубление так, чтобы с наружной стороны пластина плотно села в подготовленное отверстие. Так можно избежать трения и люфта замка в процессе эксплуатации;
- пока мы только подготовили отверстие для установки самого замка. Теперь нужно сделать несколько отверстий, чтобы прикрепить планку в торце двери;
- прикладываем рабочую деталь (входит в комплект поставки вместе с замком и круглой ручкой) и просверливаем при помощи дрели отверстия. Предварительно нужно наметить точки сверления простым карандашом, чтобы во время работы не ошибиться;
- как только планка в торце будет установлена, внимательно пересмотрите весь запорный механизм, чтобы не ошибиться. Дело в том, что ручки с замком-защелкой оснащены стопором. Срабатывает механизм так: проворачиваем ручку вправо и язычок защелки задвигается. Сделать это можно как с одной стороны, так и с противоположной. В зависимости от выбранной модели, язычок может просто защелкиваться и так же легко открываться. Или чтобы открыть дверь, нужно воспользоваться ключом. Поэтому внимательно осматриваем еще раз замок с ручкой и устанавливаем с той стороны, где вы будете закрывать дверь. Допустим, что вы врезаете замок в межкомнатную дверь в спальню. Со стороны коридора нужно вставить и прикрутить только запорный механизм, чтобы ручка свободно проворачивалась и дверь открывалась, а со стороны спальни установить замок с защелкой. Как только дверь в спальне будет закрыта, можно нажать на защелку и таким образом закрыться на замок. Открыть дверь можно как со стороны спальни (нажатием на защелку-язычок), так и со стороны коридора, но уже при помощи ключа.
Схема врезки замка поможет вам справиться с задачей быстрее:
Как установить дверную ручку в межкомнатной двери: инструкция
Если вы решили поменять межкомнатную дверь и не знаете, как установить дверную ручку мы вам поможет, следуйте нашей инструкции и у вас все получиться!
Необходимые инструменты
Для того чтобы установить дверную ручку в межкомнатной двери, необходимо пользоваться многими строительными инструментами, в первую очередь – шуруповертом и молотком, а также потребуются стамеска, долото, не обойтись и без дрели с набором сверл, перьевого сверла, а также рулетки, угольника, и, соответственно, карандаша.
Нужно быть очень внимательными, когда покупаете дверные ручки – они могут быть левого, либо же правого исполнения.
Так как дверные ручки фирмы Apecs имеют значительную популярность среди россиян, они и станут нам примером для рассмотрения всего процесса установки. Одним из известнейших среди материалов ручек современности считается латунь. Большинство достоинств завлекают не только производителей, но и клиентов, так как они просты в обработке, доступны по стоимости, на ощупь достаточно приятны.
Оптимальная высота установки
Зная принцип работы механизма дверной ручки (нужно лишь повернуть ручку для вхождения “язычка” во внутрь двери), на первом этапе сверлится отверстие под ручку, а также подготавливается паз под язычок. Чтобы пользоваться дверью было удобно, высоту для установки ручки нужно подбирать по уровню пояса, отмеривая от уровня пола приблизительно от 90 до 100 см. Если отталкиваться от требований ГОСТ № 6629-88, ручку для двери нужно устанавливать на высоте – четко 1 м от пола. Что касается частного сектора, хозяин имеет право выбрать место установки ручки по своему желанию.
Если дверные ручки устанавливаются в находящиеся рядом двери соседних комнат, соблюдение единой высоты ручек будет выглядеть намного эстетичней.
Если на двери присутствует фурнитура, размещение ручки в не отведенном месте может принести негативный результат. Стоит еще учитывать наличие в доме малышей, для удобства, желательно, снизить высоту при монтаже ручек на дверях в детской комнате, а также в уборной.
Как разметить дверное полотно
На следующем этапе по нашей высоте нужно прочертить с помощью карандаша и линейки-угольника горизонтальную линию, а также отметить центр предполагаемого отверстия около 60 мм на расстоянии от края двери. На такой же манер размечаем противоположную сторону двери.
Чтобы сделать разметку язычка, нужно отметить центр дверного полотна, который будет находиться на горизонтальной линии торца двери. Дальше, судя по выставленному центру, прилагается запорная планка, обводится.
Что нужно для подготовки отверстий, а также как сделать монтаж защелки
Теперь нужно просверлить, необходимые под установку дверных ручек, отверстия, которые делаются дрелью с первым сверлом нужного диаметра, что позволяет квадратом соединить ручки. Этими же инструментами сверлим теперь с торца двери на нужной глубине механизма нашей защелки.
Теперь измеряем толщину накладки, стамеской убирая лишние части до тех пор, пока планка будет иметь возможность четко зайти в полотно двери. По схеме вставляем защелку, прикручиваем ее двумя шурупами, находящимися в том же комплекте, где и ручки.

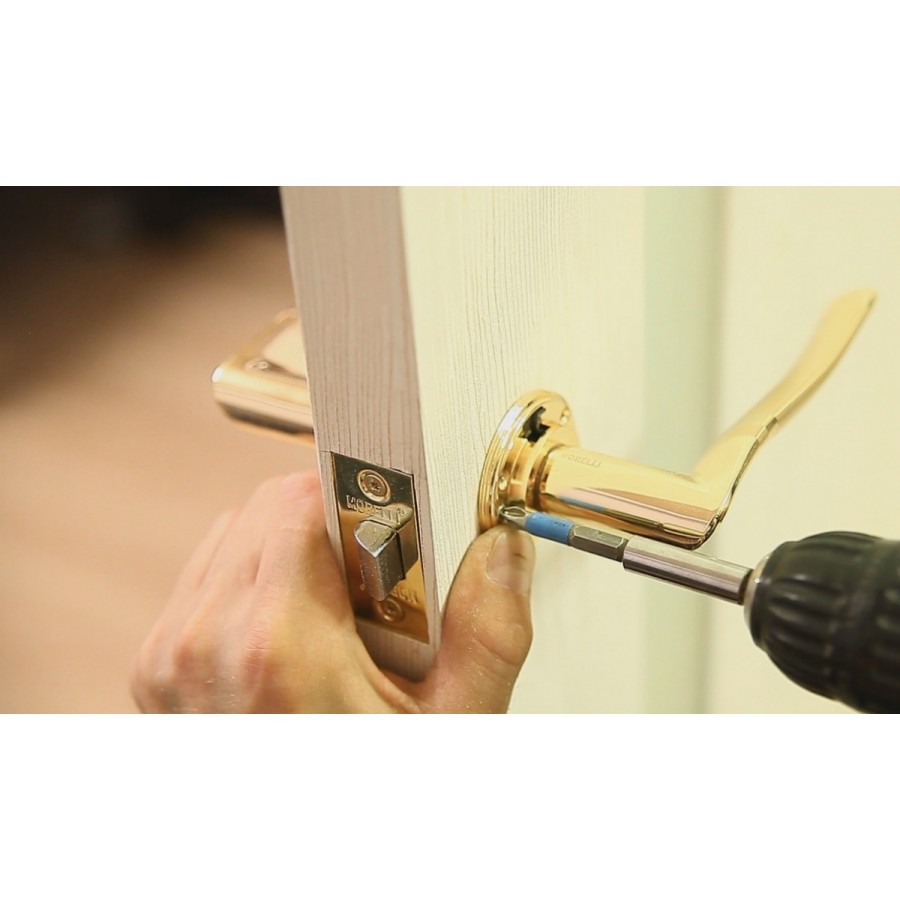

Следующим этапом будет монтаж уже самих ручек. Вначале вставляем квадрат, идущий в комплектации, который будет открывать двери.
Тремя шурупами прикручиваем к двери основание – резьбовое, которое нужно вытащить из под “шляпки” (декоративная накладка круглой формы с резьбой).
Теперь возвращаем нашу накладку на место.
Те же манипуляции проделываем со второй ручкой.
И конечно же ключом-шестигранником, входящим в комплектацию, закрепляем стопорный винт у обеих ручек, прижимающий ручку к квадрату и не дающий ей соскользнуть.
Как подготовить коробки
На последнем этапе при установке нашей дверной ручки нужно смонтировать ответную часть защелки в коробке. Чтобы все получилось, смазываем маслом язычок, закрываем дверь и делаем отметину на косяке язычком, делая уже собранной до этого момента дверной ручкой пару движений по типу «открыть-закрыть». Следом нужно приложить накладку, проворачиваемую к косяку, обвести ее по контуру вместе с внутренним отверстием.
Дальше дрелью просверливаем под «язычок» защелки нужное отверстие, а остальную часть заглубляем от 1 до 2 мм, пользуясь долотом и стамеской. Прикручиваем планку двумя шурупами. Теперь делаем дрелью отверстия подходящего диаметра, предварительно отметив с помощью шила центр отверстий под шурупы. Прикрепляем к косяку планку с помощью шуруповерта.
Теги: #Как поставить дверную ручку
Подготовка к работе
Как врезать замок в деревянную входную дверь? Для этого сначала требуется подготовиться. Дерево — материал, который легко поддается отделке, но, при этом требуется опыт работы с деревянным покрытием. Следует знать породу дерева и её способности. Для врезки замка в дверь требуется:
- Выбрать правильно замок, который будет подходить визуально к внешнему виду двери, иметь степень защиты, отвечать другим параметрам.
- Собрать набор инструментов, который понадобится при врезании замка в деревянную дверь своими руками.
Врезать правильно замок.
Работа предполагает поэтапность, которую следует исполнять последовательно. Если не придерживаться определенных, простых правил, замок может стоять на своем месте, но будет ли он работать?
Установка ответной части
Это наиболее сложная и ответственная часть врезки замка в межкомнатную дверь. Именно неправильно установленная или плохая проушина наиболее частая причина дребезга и перекоса двери, заедания замка, расшатывания косяка и порчи им отделки стены. Современная проушина языка замка во избежание этого состоит из 2-х деталей (кроме крепежных метизов): собственно проушины (накладки на косяк с вырезом под язык) и ловителя языка – пластикового короба (в продаже его почему-то называют декорирующим, хотя он не виден), прижатого проушиной. Короб демпфирует динамические нагрузки на язык и предохраняет материал косяка от непосредственного контакта с ним. В тех же целях проушина выполняется с регулируемым усом, см. далее.
О разметке под язык
Разметка языка замка на косяке двери под ответную часть карандашом
Установка проушины начинается с разметки на косяке торца языка замка; к не привязывается все остальное. Обычно язык на косяке отмечают по рискам и промерам, см. рис. справа. Но гораздо точнее это можно сделать иными способами, разными для плоских и круглых замков. В первом («плоском») случае на обрез двери, упирающийся в четверть косяка, временно наклеивают подкладку толщиной ок. 2 мм, это величина эксплуатационного зазора закрытой двери. Простейший способ – сложить бумажку с несколько слоев, послюнить палец, приложить его к бумаге и тут же налепить ее на дверь. Затем на язык замка наносят смываемую краску (можно густо измазать его фломастером). Дверь теперь закрывают до прихлопа, т.е. до упора в четверть, и ключом несколько раз выдвигают язык до упора в косяк. На нем останется отметка, достаточно четкая, чтобы отбить полный контур языка.
Способ разметки центра ответной части круглого замка межкомнатной двери
В случае круглого замка дело снова упрощается. Мазать его язык краской не надо, тем более что он скошенный и в разрезе сложной конфигурации. Но нужно не торопиться в торце двери сверлить отверстие (гнездо) 23 мм под корпус замка. Сверлят отверстие в полотне 50 или 54 мм под розетки, а в торце пока оставляют пионерное диаметром 4 мм. Затем дверь закрывают до прихлопа (без подкладки), со стороны личинки просовывают 4 мм саморез и отмечают им центр языка на косяке. Как это выглядит при открытой двери, для наглядности показано на рис. справа, но на самом деле дверь должна быть закрыта. Кончик самореза уйдет на 1-1,5 мм по ходу открывания двери, что и даст требуемый эксплуатационный зазор.
Монтаж проушины и ловителя

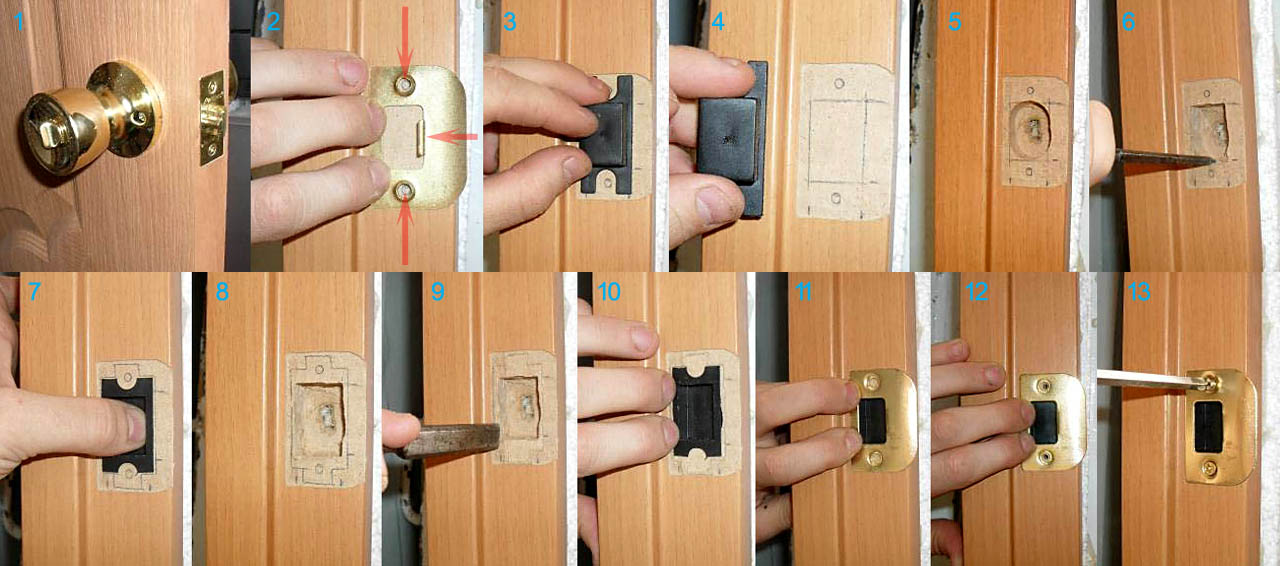

Установка ответной части замка межкомнатной двери после разметки следа языка на косяке двери осуществляется пошагово в след. порядке (см. также рис.):
Установка ответной части замка межкомнатной двери
Замок должен быть полностью собран на месте и надежно закреплен;
Проушину переворачивают (она симметрична относительно горизонтальной оси), прикладывают по месту так, чтобы вертикальные оси языка и проушины совпали и размечают ее крепежные отверстия (отмечено стрелками). Регулировочный ус (тоже отмечен стрелкой) не гните и не отламывайте! На этом же шаге выбирается потай глубиной в толщину проушины;
Аналогично прикладывают ловитель и рисками от руки отмечают наружный контур его лотка;
Отбивают наружный контур лотка ловителя по месту;
Насверливают гнездо под ловитель. Делать это пером, как на поз. 5, вообще-то не надо, особенно если косяк из МДФ: сквозная пробоина от направляющего зуба ослабит косяк
Лучше насверлить по углам спиральным сверлом;
Стамеской выбирают гнездо ловителя;
Ловитель прикладывают уже в рабочем положении;
Отмечают его внешний контур;
Выбирают потай под ловитель;
Ловитель ставят на место;
Накрывают его проушиной уже в рабочем положении;
Сверлят по месту отверстия под мелкие саморезы, диаметром на 1,5-2 мм меньше штатных;
Временно крепят проушину мелкими саморезами;
Проверяют ход языка (не заедает ли) и люфт закрытой двери – есть, нет;
Тугой ход языка и люфт закрытой двери устраняют, снимая проушину и осторожно подгибая/отгибая ее регулировочный ус;
Крепят ответную часть окончательно штатным крепежом.
Подготовка и разметка

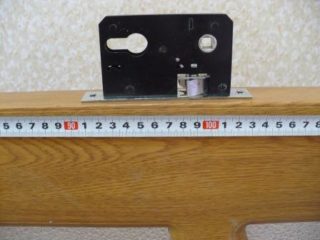

Перед врезкой проводится разметка под замок
Врезка замка в межкомнатную дверь своими руками имеет следующую последовательность действий:
- Убрать с рабочего места все предметы, которые могут помешать монтажу или поцарапать полотно.
- На высоте 90-110 см нанести на торце створки черту. Оклеить это место вокруг малярным скотчем с обеих сторон. Такой прием облегчит нанесение разметки и предотвратит царапины на створке.
- В соответствии с прилагающейся к изделию схемой перенести на торец и полотно точки сверления и выборки в соответствии с указанными размерами.
Закончив разметку, следует еще раз тщательно проверить правильность ее нанесения. Ошибка может привести к повреждению, поломке механизма или его некорректной работе.
