Канализация для бани
Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.
Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.
Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.
Порядок устройства канализации для бани
Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.
После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.
По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.
В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
Что нужно для сооружения внутридомовой системы канализации
Как уже было сказано выше, главным в устройстве канализации внутри дома является составление ее подробного чертежа с указанием всех приборов и размеров элементов. Для монтажа применяют канализационные трубы из поливинилхлорида. Устройство их концов такое, что две трубы можно соединять, помещая конец одной в раструб другой. Для стояков используют трубы диаметром 100 мм, а для остальных приборов 50 мм. Для соединения с наружной канализацией применяют гофрированную трубу, по причине ее лучшего сопротивления подвижкам грунта.
Из инструмента обычно применяют: пилу для резки пластиковых труб, острый нож и резиновые монтажные уплотнители. Пилой режут трубы, ножом выравнивают срезы и делают фаски. Резиновые уплотнители вставляют в раструбы. Для соединения труб в систему применяют различные фасонные детали:
- Коленья или отводы, которые нужны для оформления углов. Их производят с загибом в 45 и 90 градусов. Их концы тоже снабжены раструбами с уплотнителями для создания плотных соединений.
- В случае необходимости соединения обрезков труб одного диаметра, применяют переходные отводы.
- Тройники различных видов являются фитингами для организации разветвлений труб.
- Переходные муфты нужны для того, чтобы создавать переходы между трубами разной толщины.
Распространенная ошибка при монтаже пластиковых канализационных труб – это игнорирование их нагревания. Чтобы трубы легче и плотнее входили друг в друга и в соединительные фасонные части, раструбы необходимо нагревать в горячей воде.
Трубы и фасонные части для канализации
Правила создания наружной канализации
Список правил выглядит следующим образом:
- Выпуск канализации и наружная магистраль должны находиться на большей глубине, чем глубина промерзания грунта в холодный период. Это связано с тем, что трубы могут замерзнуть, и система перестанет работать. В отдельных регионах ситуацию не спасет даже дополнительное утепление.
Автономные очистные сооружения должны устанавливаться на определенном расстоянии от здания или других объектов, находящихся на участке.
Все это выглядит следующим образом:
– сливная яма должна располагаться не ближе 15 м от здания;
– переливные колодцы устанавливаются минимум в 12 м от дома;
– септик можно устанавливать на расстоянии 5 м от здания;
– станции биологической очистки монтируются всего в 3 м от дома.
Расстояние от колодца или скважины до сливного колодца должно составлять не менее 20 м, а от водопроводной линии – не менее 10 м.- Магистральный трубопровод наружной канализации должен иметь постоянный уклон, который рассчитывается так же, как и в случае с внутренней канализацией. Желательно к этой величине добавить небольшой запас, примерно в 20-25%.
- Трубы должны быть максимально прочными, поскольку им предстоит выдерживать нагрузку, оказываемую слоем грунта. Лучше всего выбирать армированные гофрированные пластиковые трубы.
Канализация в частном доме своими руками – подробная инструкция, пошаговое руководство
ЗаключениеОтключение канализации за неуплату – как это происходит
Правила расчёта сетей канализации
Для того чтобы система канализации в частном доме работала долго и безаварийно, важно провести правильный расчет всех необходимых параметров, а именно:
Изучить нагрузку на внутренние сети: Средний показатель примерно 200 литров на человека. Так вот для септика эти данные умножаются на три. Такой объем септика, из расчета по 600 литров на каждого члена семьи должен учитываться при выборе оборудования.
- бака-накопителя – необходимый объём определяется, как и при расчёте внутренних сетей, т.е. среднесуточные значения;
- септика – среднесуточное значение необходимо умножить на три, что обусловлено трёхдневным отстаиванием стоков в подобной конструкции;
- станции биологической очистки – производительность конкретной модели отражена в её технических характеристиках.

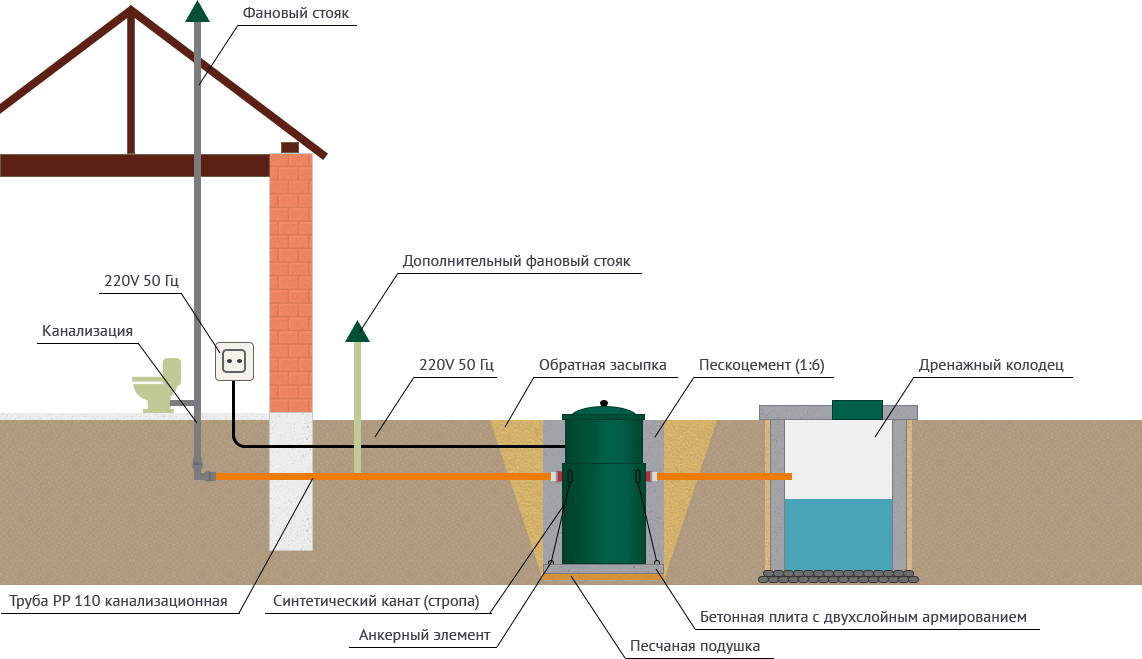

Монтаж септика типа «Евро Танк»
И последний пункт. Расчёт наружных сетей. Диаметр труб наружной канализации должен иметь пропускную способность, которая может обеспечить прохождение сточных вод. Как правило, для наружных сетей используются трубы диаметром 110–200 мм. Необходимо учесть глубину промерзания грунта в месте монтажа, и если невозможно проложить трубы ниже этой отметки, то следует предусмотреть мероприятия для обогрева таких участков (греющий электрический кабель, утеплители и прочие мероприятия).
Правильный выбор труб для канализации – залог успешной эксплуатации на долгие годы
При выборе материалов, используемых для монтажа канализации в частном доме, необходимо обратить внимание на следующие требования, касающиеся труб, используемых для этих целей:
- прочность изделий должна обеспечить длительную эксплуатацию без проведения профилактических работ;
- стойкость к различным видам внешних воздействий (механических, химических и т.д.) должна быть высокой, чтобы обеспечить безопасное использование на весь период эксплуатации;
- простота и удобство выполнения монтажных работ;
- гладкая внутренняя поверхность.
Трубы для сетей канализации изготавливаются разных типоразмеров и из различных видов пластика
Таким требования соответствуют трубы, изготовленные из чугуна и разных видов прочного пластика.
Материалы, из которых изготавливаются трубы канализации
Чугун – это тот материал, который до последнего времени был незаменим при изготовлении канализационных труб. Его основными достоинствами являются прочность и продолжительный срок эксплуатации, а из недостатков можно отметить – значительный вес, неровную внутреннюю поверхность и сложность выполнения монтажных работ, особенно своими силами. Поливинилхлорид (ПВХ) – современный прочный пластик, способный выдержать большую нагрузку, кроме того, этот материал не допускает просачивания сточных масс в грунт.
Среди других преимуществ:
- прочность и долговечность;
- стойкость к химически активным веществам (реагентам) и ультрафиолетовым лучам;
- простота монтажа;
- доступная стоимость.
Из недостатков следует отметить:
- при повышении температуры выше 70˚С – плавится;
- при понижении температуры ниже 0˚С – становится хрупким;
- при горении выделяет вредный для здоровья человека газ.
Трубы из пропилена используются при монтаже наружной канализации
Полипропилен (ПП) – это самый лучший материал, который используется для изготовления труб различного назначения. Ему свойственны все достоинства, присущие ПВХ аналогам, и он не имеет недостатков, свойственных им. Кроме этого, при монтаже канализации могут быть использованы трубы, изготовленные из стали и керамики, а также из асбестоцемента. Основной ассортимент труб, необходимых при монтаже автономной канализации загородного дома, изготовленных из разных материалов, приведён в следующей таблице.
| Материал | Размеры, мм (диаметр×толщина стенки×длина) | Тип канализации | Стоимость, рублей |
| ПВХ | 160×3,6×500 | Наружная | 359 |
| 160×4,0×3000 | 1 000 | ||
| 110×3,2×3000 | 550 | ||
| ПП | 160×3,6×500 | 290 | |
| 160/139×6000 | 2 300 | ||
| ПВХ | 32×1,8×3000 | Внутренняя | 77 |
| 50×1,8×3000 | 125 | ||
| 110×2,2×3000 | 385 |
В таблице приведён не весь ассортимент труб, выпускаемых промышленностью, но порядок цен на данные изделия понятен. Для полной информации следует обратиться в торгующие организации, специализирующиеся на продажах сантехнического оборудования.
Укладка труб ниже глубины промерзания грунта – залог успешной эксплуатации в любое время года
Порядок монтажа внутридомовой канализации
При проведении внутридомовой канализации необходимо придерживаться следующих правил:
- Унитаз к стояку подключают отдельно от других сантехнических устройств.
- Лучше отказаться от размещения нескольких устройств на одной подводящей трубе. Это связано с низкой производительностью системы.
- Оптимальный диаметр отвода от унитаза должен быть равен 100 мм. Причем расстояние от стояка не должно быть больше 1 метра.
- Не рекомендуется использовать подводящую трубу с толщиной меньше 70 мм.
Функционирование системы канализации зависит от факторов:
- угла наклона;
- диаметра трубы.
В соответствии с нормативом каждый погонный метр трубы диаметром 50 см должен опускаться на 3 см.
Оптимальный угол наклона для труб диаметром от 100 до 110 мм составляет 2 см
Обращается внимание на перепад высоты. Для унитаза этот показатель должен составлять 1 м
В случае превышения параметров необходимо обустроить вентиляцию на концах подводящих элементов.
Неправильное оформление углов приводит к постоянным засорам. Резкие переходы осложняют продвижение сточных вод по канализационной системе. В трубах начинают скапливаться отходы.
Трубы нельзя размещать под углом 90 градусов. От этого зависит работоспособность канализации. Чтобы добиться плавного течения жидкости используют фасонные части. При этом угол наклона должен быть в пределах 135 градусов.
Укладка канализационных труб: нормативы

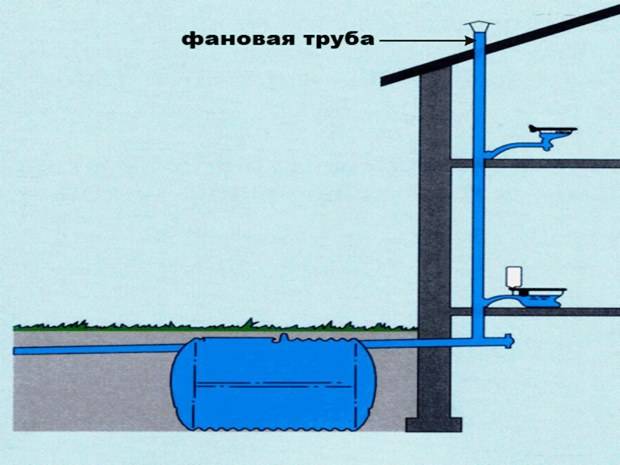

Вывод фановой трубы в общедомовую вентиляцию – распространённая ошибка, которая приводит к неприятным последствиям. Жильцы ощущают дискомфорт из-за неприятного запаха. Решить проблему можно только за счёт полной переделки системы.
В процессе движения жидкости по трубопроводу возникает шум, который мешает домочадцам.
Поэтому обматывают трубы минеральной ватой.
Чтобы своевременно проводить профилактические работы, трубопроводную систему оборудуют люками. Они расположены через каждые 15 м.
Зачастую во внутренней домовой канализации отсутствует обратный клапан. Это приводит к переполнению наружных устройств. В результате канализационные стоки заливают подвальное помещение.
Чтобы вырыть траншею для канализационной трубы, потребуется учитывать уровень промерзания грунта. К примеру, в Московской области почва может промерзать до 1,8 м. Поэтому глубина траншеи должна составлять не меньше 2,2 м.
Для защиты от промерзания можно воспользоваться греющим кабелем. В процессе выполнения работ рекомендуется придерживаться следующего алгоритма:
- Сначала размечают трассу с помощью колышков и шнура.
- После этого производится выемка грунта на глубину 60 см.
- На дно канавы засыпают песок, и утрамбовывают основание. Для разметки уклона используют шнур и строительный уровень. Чтобы защитить трубы от промерзания, используют термозащитный кожух.

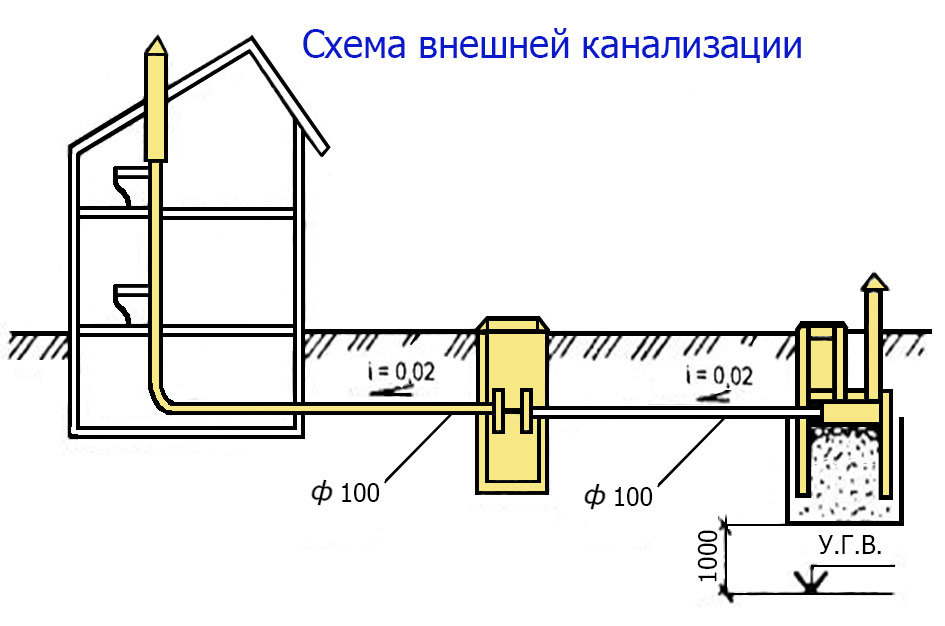

Строительство наружной канализационной системы
В этом разделе мы рассмотрим, как сделать наружную канализацию в частном доме и разобьем это мероприятие на отдельные этапы:
- Этап проектирования и вычисления. На выходе получаем информацию о длинах трубопроводов, количестве стыков и пр.
- Подбор необходимых материалов и их закупка.
- Проведение земляных работ.
- Монтаж оборудования и трубопроводов.
- Осмотр системы и ее пробный запуск.
Проектирование и вычисление
Этот процесс индивидуален для каждого отдельного проекта, потому что двух одинаковых объектов найти невозможно. От качества проектирования в дальнейшем зависит эффективность работы всей системы, поэтому на этом этапе лучше всего консультироваться со специалистами. В ходе работ выбирается схема канализации частного дома, а также необходимое количество труб и оборудования, уклоны.
Подбор материалов
Выбрать наилучший материал поможет информация, приведенная в предыдущем разделе. Как вы уже поняли, каждый материал обладает определенными преимуществами и недостатками, вам необходимо добиться приемлемого их соотношения. Кроме этого, ваш выбор должен соответствовать располагаемому бюджету на строительство.
Проведение земляных работ
Целью земляных работ является создание траншеи под трубопроводы и котлована под септик. Если в вашей местности глубина промерзания небольшая (до метра), то эту работу можно провести вручную. Но если у вас в регионе суровые зимы, то потребуется помощь спецтехники. Установка труб канализации в частном доме ниже глубины промерзания грунта – обязательное условие, которое исключит даже потенциальный выход из строя этой инженерно-технической системы. Можно, конечно, использовать тепловую изоляцию, чтобы не так глубоко копать, но это уже не так надежно. Потому что со временем любой теплоизолятор теряет свои положительные свойства.
Теплоизоляция для канализационных труб
Монтажные работы
Теперь можно переходить к непосредственной установке и сборке всех элементов. Трубопроводы соединяются в зависимости от своего вида. Так, например, ПВХ трубы крепятся за счет раструбных соединений, а полиэтиленовые – благодаря пайке. Наибольшим спросом пользуется раструбное соединение, так как оно позволяет проделывать большие объемы работы за короткое время.
Герметизация соединения достигается благодаря специальной уплотнительной прокладке.
На заметку!Процесс установки начинается от основания постройки. Делается это для того, чтобы обеспечить необходимый уклон. Достаточным считается 0,003 миллиметра на один метр. Если длина участка – более 15 метров, то на его поворотах нужно сделать смотровые колодцы. Они будут использоваться для внутреннего осмотра и очистки.
Осмотр и пробный запуск
Это заключительный этап монтажных работ. После того как система была зрительно проверена на целостность, выполняется пуск воды. Желательно обеспечить максимальный расход. Для этого вода открывается в нескольких точках водоразбора.
Если в течение 5-10 минут не наблюдается протечек, то система выдержала испытание. После этого траншея засыпается землей, а поверхность облагораживается.
Особенности обустройства канализация в двухэтажном коттедже
Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.
Внутренняя разводка
При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.
Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.
Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.
Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.
Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.
Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.
При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:
- В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
- Далее приступают к укладке утеплителя вдоль стенок.
- Трубу протягивают через гильзу.
Гидродинамика жидкости в трубах
В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.
При прокладке трубопровода учитывают следующие моменты:
- Жидкость по трубопроводу течёт под воздействием гравитации.
- Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
- В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.
Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:
- Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
- Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.
Причиной возникновения такой проблемы может быть использование слишком длинной трубы.
Основные правила укладки
Укладывая трубы, нужно следовать следующим правилам:
- Размер отводного отверстия сантехнического изделия влияет на его близость к стояку, чем оно больше, тем ближе оно должно устанавливаться. Как известно, самый большой диаметр имеет унитаз и его устанавливают в непосредственной близости к основному каналу, подключая в его нижнюю точку.
- Нельзя, чтобы на центральном стояке находились «колени» на участках, которые находятся над основными местами врезания отводов.
- Трубы в системе канализации должны прокладываться постоянно увеличивая диаметр от сантехники к основному стояку.
- Нельзя размещать раструбы в тех местах, где канализационная система проходит через какие-либо перекрытия или стены.
Закрывая трубопровод декоративным коробом, рекомендуется сделать специальные люки, через которые будет осуществляться доступ к ревизиям. Если их расположить напротив тройников, то это даст возможность при необходимости иметь свободный доступ для прочистки системы.
Замечание специалиста: любой монтируемый стояк должен иметь специальный вентиляционный узел, который будет выходить либо на улицу, либо в чердачное помещение, чтобы выводить вредные газы за пределы здания.
Смотрите видео, в котором специалист подробно разъясняет особенности укладки труб при разводке канализации в частном доме:

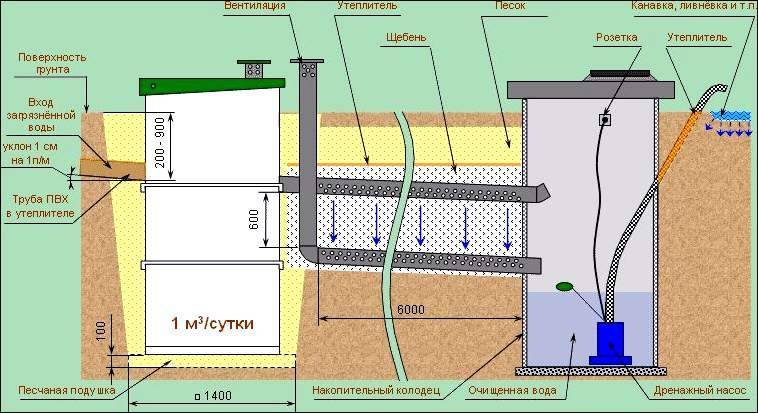

Очистка сточных вод септиком
Если подсоединение к централизованной канализационной системе невозможно или нецелесообразно, в качестве альтернативы часто выбирается септик. Это локальное очистное сооружение, действующее по принципу накопления сточных вод и пропускания их через систему очистки. Такие устройства имеют две и более камер, причем чем больше число камер, тем более тщательной и глубокой очистки удается добиться.
Отсеки септика отделены друг от друга стенками. Между ними под
уклоном располагаются патрубки, по которым сточные воды переходят из одной
камеры в другую. Жидкость по канализационной трубе вводится в первый отсек,
очищается и выводится на фильтрационные поля либо, при тщательной очистке –
непосредственно в почву.
Фильтрационные поля
Процесс очистки
Работа септика основана на сочетании этапов гравитационного
отстаивания и биологической очистки. В процессе первичной фильтрации поступившие
в первую камеру септика отходы очищаются от крупных фракций, которые опускаются
на дно резервуара. Легкие включения отфильтровываются и поступают во вторую
камеру. В первой камере происходит разложение отходов на составляющие
(биомассу, воду и двуокись углерода). Осадок скапливается на дне отсека, и
периодически требуется его удалять.
Работа второй камеры обеспечивает дальнейшую очистку воды.
Очищенная здесь жидкость может направляться далее в бочку и использоваться для
полива. В ином случае предусматривается дополнительная грунтовая доочистка
воды.
Станция био-очистки
Отдельный вид септиков – станция био-очистки, действующая
благодаря работе микроорганизмов. Здесь также работают несколько отдельных очистных
секций. Так же, как и при работе вышеописанного аналога, первая секция
используется в качестве отстойника. Находящиеся здесь анаэробные бактерии
перерабатывают биологические отходы с образованием ила.
Вторая камера функционирует с применением аэробных бактерий,
которые разлагают поступающую жидкость на органические и неорганические
соединения при условии поступления кислорода. Для работы такого устройства
необходим специальный аэратор, что обусловливает энергозависимость подобной
биостанции. В третьей секции происходит более глубокая очистка.
Станция био-очистки
Поэтапное устройство канализации загородного дома своими руками
- Устройство канализации загородного дома своими руками осуществляется путём монтажа наружной и внутренней канализации. Если работы будут происходить в уже построенном доме, то необходимо приготовиться к тому, что будет нарушен рельеф участка и придётся проводить ремонт в доме после установки канализационной системы. Монтаж наружной части локальной канализации частного дома имеет несколько этапов:
- Определение размера и объёма септика. Здесь необходимо учесть, что вода должна отстаиваться в септике не менее трёх суток. Учитывая количество проживающих в доме людей и то, что на одного человека объём стоков принимается за 150 л/сутки, можно вычислить, что для семьи из 4 человек нужен септик объёмом не менее 1,8 м3 (150 л/сутки * 4 человека * 3 суток = 1,8 м3).
- Выбор места расположения септика. Устанавливать приёмник сточных вод рекомендуется недалеко от дома, чтобы жидкости не успевали остывать, а зимой не замерзали в трубах. Герметичные септики можно располагать близко к дому и даже в подвале, не герметичные размещать ближе, чем на 5 метров к дому не рекомендуется. Высокая температура способствует ускорению процесса разложения загрязнений в сточных водах.
- Выбор материала для септика. Септик должен быть герметичным. Можно приобрести готовую пластмассовую ёмкость с разным количеством камер. Можно сэкономить и изготовить самостоятельно бетонную ёмкость, воспользовавшись бетонными кольцами.
- Разметка участка и выкапывание траншей для труб и котлована для септика. Котлован выкапывается, исходя из размеров септика и количества камер. Траншеи подготавливаются с учётом того, что трубы будут располагаться с уклоном к очистному сооружению в 2–4 см на каждый метр трубы. Глубина траншеи – 60–120 см (зависит от типа почвы и глубины промерзания грунта) и 60 см ширина. Трубопровод следует защитить от промерзания.
- Установка септика. Монтаж осуществляют с применением уровня, септик просыпают песком и заливают водой до указанных внутри мерок, чтобы уплотнить.
- Врезка подводящей и отводящей трубы, тщательная герметизация всех швов.
- Засыпка канализации песком и уплотнение грунта.
- Обслуживание септика. Этот процесс включает в себя откачку отложений со дна ёмкости. Также можно добавлять биоактиваторы в ёмкость, чтобы ускорить процесс разложения.
Монтаж внутренней части канализационной системы менее трудоёмкий, но не менее важный. Он включает в себя несколько пунктов:
- Расчёт и приобретение труб для внутренней канализации;
- Прокладка труб. Прокладываются трубы с уклоном 1–3 см на метр, стыкуются через раструбные соединения;
- Установка сантехники. Когда монтаж трубопровода завершён, можно присоединять сантехнику: унитаз, раковину, ванную и т.п. При этом необходимо помнить, что присоединение унитаза осуществляется обособленно, в отличие от раковины и ванной. Это обусловлено его специфической функцией.
Видео описание
Видео-советы по монтажу внутренней канализации в доме: В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:
- Наличие внутреннего герметизирующего кольца.
- Затруднения при соединении из-за плотного прилегания.
Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.
Специфика подключения сантехники
Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.
