Как сделать подъемные складные ворота для гаража своими руками

Подготовка

Так как на момент заливки основания для ворот еще не было ясно, на каком уровне будет въезд, ShurickF пошел на компромисс – залил заглубленную ленту. А в процессе «чистовой отделки» сделает бетонную балку с нужными габаритами. Вторым на повестке дня стоял вопрос заливки бетона – без опалубки, неправильно, если поставить деревянную, как ее потом извлечь. Ответом стала несъемная опалубка из ЦСП, толщиной 10 мм, стянутая обрезками шпилек (М10), удачно обнаруженных в сарае. Как оказалось, достаточно быстро распускать ЦСП ручной ножовкой с твердосплавными зубьями, но еще быстрее и удобнее – сабельной пилой с полотном для распила газобетона.

Сложность самостоятельной сборки

По моим наблюдениям, подъемные модели в современных гаражах все чаще заменяют классическую распашную конструкцию. Их достаточно просто установить, а эксплуатация отличается удобством. Но если вы задались целью сделать подъемные ворота в гараж своими руками, стоит иметь в виду следующие моменты:

У конструкции имеется технологический зазор между проемом и полотном

Важно обеспечить плотное прилегание ворот к раме, чтобы гараж оставался утепленным; проблему щелей решает резиновый уплотнитель.
Желательно предусмотреть в полотне калитку, это позволит сохранять тепло в зимний период.
Во время открывания конструкция выступает за границу гаража на метр и более; подъехать вплотную вы не сможете.
Если в качестве лицевого покрытия будет использоваться металл, выбирайте оцинкованный лист, чтобы избежать коррозии.. Модель с дополнительным освещением

Модель с дополнительным освещением

Видеоотчет по конструкции ворот:

Далее переходим к техническим вопросам: какие материалы понадобятся для монтажных работ, и в каком порядке происходит сборка.

Небольшое отступление

Иногда может потребоваться уплотнение стыков подъёмных ворот. Для этих целей используется специальная эластичная пена, внутри которой образуется минимум пузырьков. Она наносится на угол получившегося косяка, а край самих створок проклеивается скотчем, после чего ворота закрываются. После высыхания пены излишки нужно будет удалить.

Готовый шов после удаления излишков  ФОТО: atvarmor.ru

Для подобной работы подойдёт не всякая монтажная пена. На примере ниже можно увидеть 2 варианта этого материала. Левый для уплотнения использовать не стоит – очень быстро рассыплется. А вот правый баллон как раз и является подходящим.

Правый баллон с эластичной пеной именно тот, который требуется для уплотнения  ФОТО: atvarmor.ru

После высыхания пены нужно лишь толкнуть створки и, открыв их, удалить скотч.

Вот такой шов получается после уплотнения  ФОТО: atvarmor.ru

Ведущие производители подъёмных ворот для гаража

Цена, срок службы и удобство эксплуатации подъёмных секционных ворот в гараж во многом зависят от производителя. Лучше всего довериться проверенным производителям. Среди них можно выделить:

• «Херман». Немецкий производитель предоставляет десятилетнюю гарантию на выпускаемое гаражное оборудование;
• «Дорхан». Российская компания предлагает все виды дверных систем, а также необходимые для их изготовления комплектующие;
• «Алютех». В каталоге белорусского производителя представлены алюминиевые профильные системы, дверные конструкции других типов и оборудование для их автоматизации;
• AN-Motors, изготавливаемая в Китае;
• Faac, Nice, Came, Bremet, выпускаемые на территории Италии;
• Meswac, изготавливаемая в Финляндии;
• Novoferm от немецкого производителя;
• «Технопроф», Rolclassic, «Эрин», предлагаемые российскими производителями.

Продукция вышеназванных производителей обладает всем набором необходимых характеристик

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

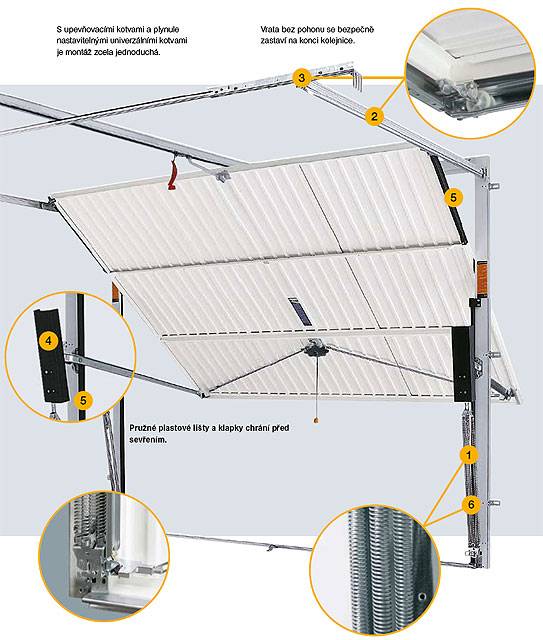

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

https://youtube.com/watch?v=dWrA7YjjETU

https://youtube.com/watch?v=JjQMFMlJtw0

https://youtube.com/watch?v=D7cMJ2vDlyE

https://youtube.com/watch?v=RO8RB-WGPpU

https://youtube.com/watch?v=cTQmIY5T1W0

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

• установку створки – гармошка;
• монтаж роллеты, которая складывает ворота в компактный рулон
• выбор в пользу секционной конструкции;
• сдвижные ворота;
• откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Что такое откатные ворота и какими они могут быть?

Ознакомившись с сегодняшней статьей, вы узнаете, как сделать откатные ворота в гараж своими руками, какие материалы и инструменты для этого потребуются, на что обратить внимание при монтаже. Но прежде чем говорить об изготовлении и установке, давайте рассмотрим два наиболее распространенных варианта исполнения въездной группы

1. Консольные откатные ворота для гаража. Их основными элементами являются: сдвижная створка, противовес и ролики, по которым перемещается направляющая с жестко закрепленным полотном. В зависимости от предпочтений пользователя конструкция комплектуется электроприводом или открывается вручную. К числу преимущественных особенностей консольных изделий можно отнести отсутствие радиуса открытия, простоту в эксплуатации, длительный срок службы. Кроме того, они обладают большей безопасностью по сравнению с распашными конструкциями, для взлома которых достаточно срезать петли. Что же касается минусов, то он один. Откатные ворота можно установить только в тот гараж, который имеет широкую фасадную часть. Дело в том, что при открывании створка смещается вдоль стены, а для этого требуется свободное пространство.

Секционные откатные гаражные ворота. Отличительная особенность таких въездных групп заключается в том, что створка не цельная. Она состоит из нескольких вертикальных элементов шириной около полуметра, которые последовательно соединены между собой. Крепление не жесткое, поэтому имеется возможность поворота на 45º. Благодаря этому при открывании полотно не просто смещается в сторону, а уходит на боковую стену. В этом и заключается главное преимущество подобных изделий. Если же говорить о недостатках, то стоит отметить сравнительно невысокую прочность полотна. И чем больше элементов используется в створке, тем ниже ее надежность. Кроме того, секционные откатные гаражные ворота отличаются более сложным процессом сборки. Даже при наличии схем и эскизов самостоятельный монтаж таких конструкций не рекомендуется, поскольку любая ошибка приводит к снижению срока эксплуатации.

Важно! При достаточной ширине фасадной части гаража лучше выбрать консольные откатные ворота, которые проще как в изготовлении, так и в установке. Тем более что итоговая стоимость таких конструкций заметно ниже по сравнению с секционными изделиями

Достоинства и недостатки данного вида ворот

Подъемно-поворотная конструкция обладает несколькими явными преимуществами перед остальными видами гаражных ворот:

• прочное цельное полотно обеспечивает надежную защиту от постороннего проникновения и взлома;
• характеризуется высокой устойчивостью к коррозии и другим негативным последствиям воздействия внешней среды (при соблюдении технологии изготовления и рекомендаций по выбору материалов);
• не требует места для открывания;
• в открытом состоянии не занимает полезное пространство;
• предполагает отделку разными облицовочными материалами, допускает декорирование любыми вставками и панелями;
• может утепляться специальными пенополистирольными панелями;
• может открываться вручную или оборудоваться автоматической системой открывания;
• подходит для установки в одинарных и в двойных гаражах.

Недостатки подъемно-поворотных ворот в основном связаны с некоторыми ограничениями и особенностями самой конструкции, которые выражаются в следующем:

Материалы изготовления подъёмных ворот для гаража

Подобные дверные системы чаще всего изготавливаются из:

профнастила. Такие подъемные двери для гаража обладают высокими прочностными характеристиками и имеют длительный срок службы. Специальное защитное покрытие обеспечивает стойкость к воздействию влаги и температурным колебаниям;

Изделия из профлиста могут иметь различный цвет

дерева. Находит ограниченное применение. Материал смотрится естественно и красиво. Однако подобные конструкции пожароопасны, имеют невысокую прочность и непродолжительный срок службы. Даже специальная обработка специальными составами не позволяет полностью предотвратить срок гниения;

Деревянные элементы нуждаются в постоянной защите

стальных или алюминиевых панелей. Самый дорогостоящий вариант, обладающий превосходными эксплуатационными характеристиками;

Стальные панели – гарантия безопасности

сэндвич-панелей. Наиболее востребованный вариант. Обладают хорошими тепло- и звукоизоляционными характеристиками. Легко монтируются. Удобны в обслуживании.

Сэндвич-панели имеют высокие тепло- и звукоизоляционные характеристики

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат.
   Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка.
   С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор.
   Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Почему выбрали именно ворота-гармошку

В данном случае выбор не самой простой в изготовлении створки обусловлен особенностями эксплуатации ворот.

Конструкцию выбирал очень долго. Простые распашные ворота мне не подходят: после завоза Камаза щебня я смогу их закрыть только после того, как этот щебень переработаю. Безусловно, фитнес это наше все, но перекидать 10 кубов щебня чтобы закрыть ворота – небольшой перебор. С откатными тоже не очень складывалось. Ширина закрываемого проёма 6 метров, с одной стороны живая изгородь, которую мы формируем уже больше 30 лет, а с другой, всего 5 метров до границы участка. Сильно уменьшать проем ворот не хотелось, Камазу и так тесновато для маневрирования. Больше года изучал форумы и рисовал эскизы, пока не остановился на складном варианте.

Но оказалось, что такие нетривиальные ворота – очень дорогое удовольствие, хоть под ключ, хоть только за сами ворота.

Найти адекватного исполнителя не получилось – любой нестандарт не просто стоит дорого, это повод срубить с заказчика бабла, да побольше, побольше. Торг с местной бригадой, регулярно «пасущейся» у соседей, начался с «Дарагой! Всэго за 140 000 сдэлаэм пад клуч так, что пальчики оближешь», а прекратился на 70 000 без фундамента и гарантий твердой цены: «70 или посмотрим, сколько там еще получится, ну и за фундамент надо бы еще столько же добавить, но может и побольше».

Смотреть, сколько там еще получится, ShurickF не стал, вместо этого прикинул имеющиеся активы и предполагаемые затраты, и получилось куда более радужно.

А на сэкономленные, считай, заработанные, ShurickF решил «приобрести что-нибудь полезное, да еще опыт поиметь».

Последовательность изготовления

Чтобы изготовить ворота гармошка своими руками, потребуются:

• 2 швеллера, которые будут использоваться как опоры;
• профтруба для изготовления основания сечением 25х25 мм;
• уголок-направляющая;
• сэндвич-панели или другой листовой обшивочный материал;
• фурнитура (ролики на подшипниках, петли);
• двутавр — профиль для фиксации конструкции к несущим стенам;
• грунтовочный состав.

Из инструментов понадобится:

• сварка + набор электродов;
• шлифмашинка для обработки углов;
• шуруповерт;
• дрель;
• болгарка;
• приспособления для проверки ровности сооружения.

Подготовительные работы

До того как сделать складные ворота, следует составить их чертеж. Учитывая ширину проема и особенности выбранного типа ворот, определяют количество, габариты секций. Для раздвижной конструкции они должны быть одинакового размера.

Установка опор

Если гаражные ворота устанавливаются впервые, необходимо укрепить проем. Для этого применяют швеллера. Он должны занимать не всю ширину проема, а только ту часть, где не будут размещены ролики. К их нижней части приваривают лапу из металла. Затем при помощи анкеров швеллера крепят к проему.

Сборка каркаса

В соответствии с габаритами панелей нарезают металлические трубы необходимых размеров. Их раскладывают на ровной поверхности во избежание перекоса, и производят сварку рамы.

Монтаж навесов

Панели въездных ворот-гармошки соединяются при помощи навесов. Для этого используются петли на подшипниках (для каждой секции по 2 шт.). Их крепят так, чтобы конструкция складывалась по принципу гармошки.

Крепление направляющей и роликов

После этого на столбы укладывают поперечную балку, в которую монтируют/вваривают направляющую для роликов. Для крепления ролика к краю складной секции необходимо приварить пластину. К ней крепят штырь, который предварительно закаливают. Его свободный конец сгибают под углом 90˚, вставляют в ролик и закрепляют гайками.

Обшивка конструкции

Каркас ворот-гармошки обшивают листовым материалом. Его крепят при помощи заклепок, саморезов, сварки. Щели, образовавшиеся между панелями, закрывают брезентом.

Дополнительная обработка

Чтобы сохранить благоприятный микроклимат в гараже, конструкцию необходимо утеплить. Для этого применяется пенопласт или минвата. После проставки утеплителя внутренние стороны панелей обшивают фанерой/ДВП.

Избежать ограничений по габаритам позволит установка привода с нижним упором. Но данная система имеет недостаток — под нее необходимо заложить фундамент.

Монтаж раздвижных ворот, работающих по принципу гармошки — идеальный вариант оформления входа для дачи или гаража, где наблюдается нехватка свободного пространства. Эта конструкция является не только компактной и практичной, ее можно сделать еще более функциональной при помощи автоматики.

Монтаж

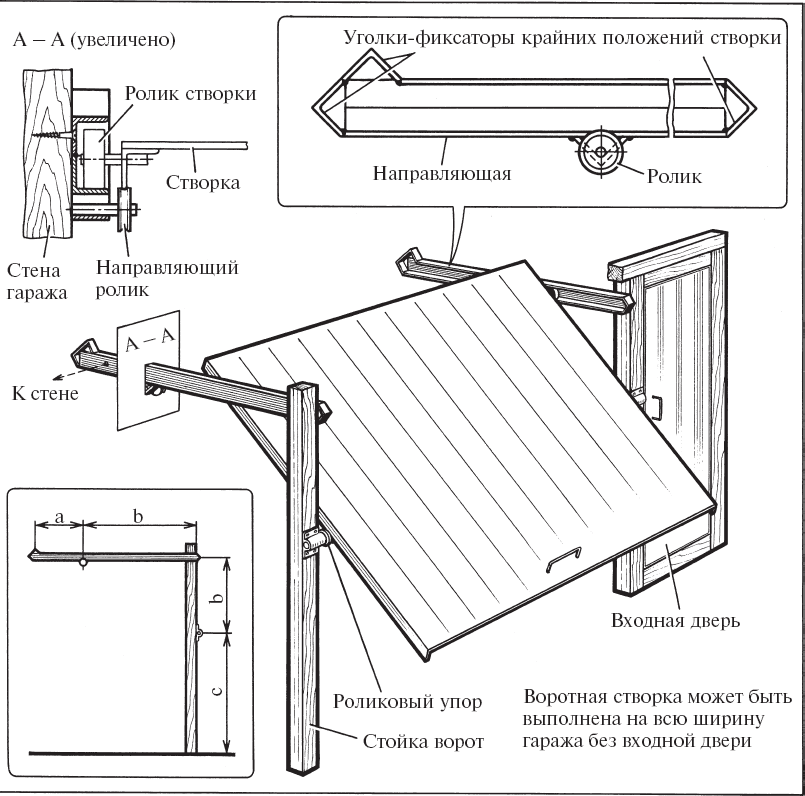

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Устройство и преимущества складных ворот

Сегодня придумано много способов, помогающих эффективно экономить пространство, заменяя классические распашные гаражные ворота складными конструкциями.

Самыми популярными вариантами можно назвать:

• установку створки – гармошка;
• монтаж роллеты, которая складывает ворота в компактный рулон
• выбор в пользу секционной конструкции;
• сдвижные ворота;
• откидная конструкция.

Если же говорить о сугубо самодельных вариантах устройства компактных складных гаражных ворот, то очевидно, что предпочтение лучше отдавать максимально простому механизму, который будет обладать надежностью и ремонтопригодностью.

Например, собственными руками легко собираются ворота-гармошки. Они складываются и механически, и с помощью автоматических сервоприводов. Достаточно часто предпочтение отдается откидным моделям, которые также предполагают наличие ручного управления и автоматики по желанию владельца.

Но вот с установкой роллеты справиться самому сложнее. И хоть такие ворота будут элегантны и эстетичны, для них потребуется закупать дорогую автоматику. Сама поверхность ворот требует использования большого количества крепежа и тяжелого процесса сборки. Все это приводит к тому, что реализовать проект трудно и накладно.

Установка откатных ворот

Рассмотрим поподробнее процесс установки откатных ворот. На швеллере, залитом в фундамент, следует поставить каретки и раздвинуть их на максимально возможное расстояние друг от друга.

Следующий шаг – монтаж рамы на роликовые каретки, и не забываем выставлять все по уровню. Тщательно выверяем все, чтобы потом не переделывать работу, и прихватываем сваркой платформу кареток к швеллеру. Следим, чтобы не было перекосов и несимметричности.

Если все в порядке, обвариваем каретки уже со всех сторон окончательно. Далее привариваем верхний поддерживающий ролик и вставляем концевой ролик.

Уловители привариваем в следующем порядке: сначала нижний, затем верхний. Уловители и поддерживающие ролики возможно приварить прямо к столбу проема, если он изготовлен из металлической трубы и профиля. А если он запроектирован из бетона/кирпича, тогда ролики привариваются к трубе, монтирующейся на столб.

Иногда, в процессе установки откатных ворот своими руками люди, почему-то решают установить роликовые каретки на небольшие платформы с монтированными на них шпильками или же изначально приваривают шпильки к швеллеру, а затем уже на них прикручивают роликовые каретки. Стоит ли так делать?

Так поступают начинающие мастера, смело полагающие, что после их можно будворота удобнее регулировать или снимать в случае поломки. Но все не так просто. Придется столкнуться с большим объёмом работ.

К ним относятся сверление, нарезка резьбы, подгонка шпилек под швеллер, данный процесс занимает до нескольких дней работы. А затем из-за маленького отклонения в пару миллиметров понадобится все срезать и варить каретки уже напрямую к швеллеру.

Лучше приварить их таким образом, чтобы потом в случае необходимости иметь возможность их срезать. Поэтому не стоит приваривать каретки в труднодоступных местах.

Как видим, все инструменты и комплектующие не являются дефицитом, поэтому реально сделать установку своими руками.

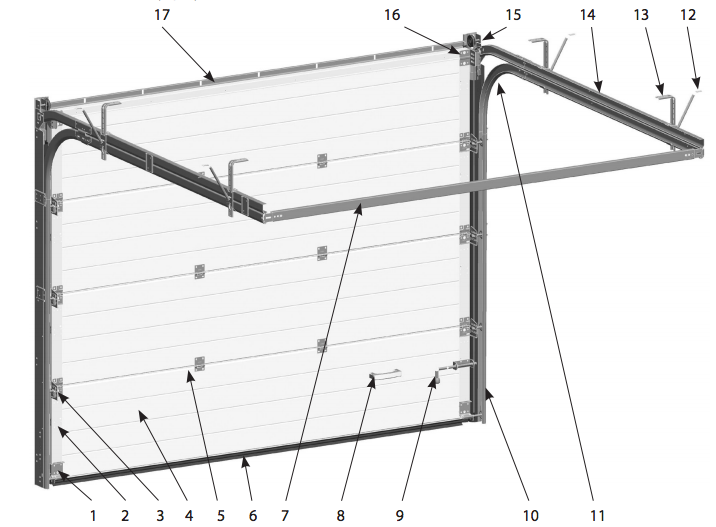

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец. Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

• работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
• во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
• позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

https://youtube.com/watch?v=Z–6UwrU5Z4

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник. Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности

Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель

Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек

Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.

Далее можно переходить к размещению полотна на свое место

Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов

Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.

Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.

Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

https://youtube.com/watch?v=Ld7D_nxovAQ

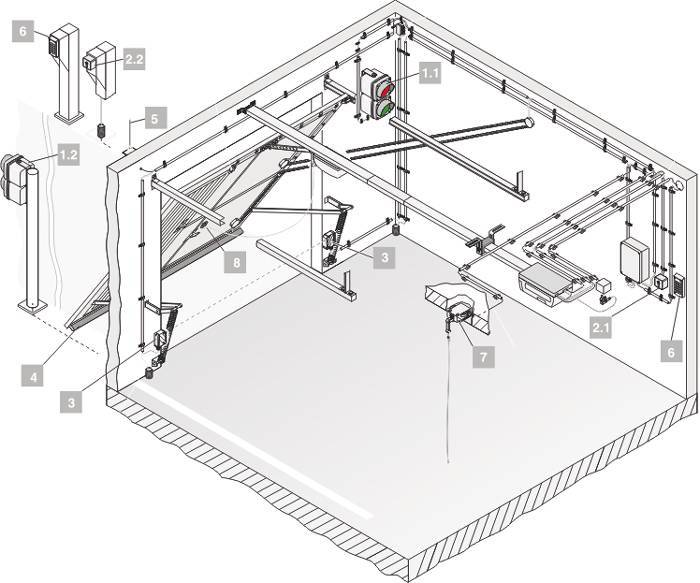

Подготовка чертежа

Готовые план-проекты для изготовления подъёмных ворот можно найти сегодня на различных веб порталах практического строительства. Опытные мастера делятся не только качественно изготовленными чертежами, но и полезным советами по проведению каждого этапа, хитростями установки воротного полотна.

При желании можно подготовить чертеж самостоятельно, отобразив при этом следующие параметры:

1. Размеры деревянной коробки в проеме.
2. Размеры рамы с расположением продольных и поперечных балок.
3. Размеры профильного листа.
4. Расположение направляющих пазов.
5. Особенности поворотного механизма (установка пружин или крепление грузов для противовеса).

Все расчеты подъёмных секционных ворот в гараж должны быть отображены в строгом соответствии с размерами воротного проёма. От качества чертежа будет зависеть качество эксплуатации подъёмной конструкции.
