Устройство свайного фундамента: Особенности расчета свайного основания

Как выбрать подходящие винтовые сваи?

Как видно, нет единого ответа на то, какие выбрать сваи. Модель в первую очередь определяется в зависимости от цели их дальнейшего использования, а также от условий грунта земельного участка.

Но существует ряд общих критериев, которые необходимо учитывать при выборе:

Изделия должны быть сделаны из качественной стали, которая используется не вторично и не имеет повреждений;
Сваи должны быть обработаны антикоррозийными средствами;
На самом стержне не должно быть заметных швов от сварки;
Все лопасти, не зависимо от их количества, должны иметь симметричную форму;
Размеры лопастей должны быть не менее следующих показателей: диаметр – 30 см ми более, толщина – 0,5 см и более.

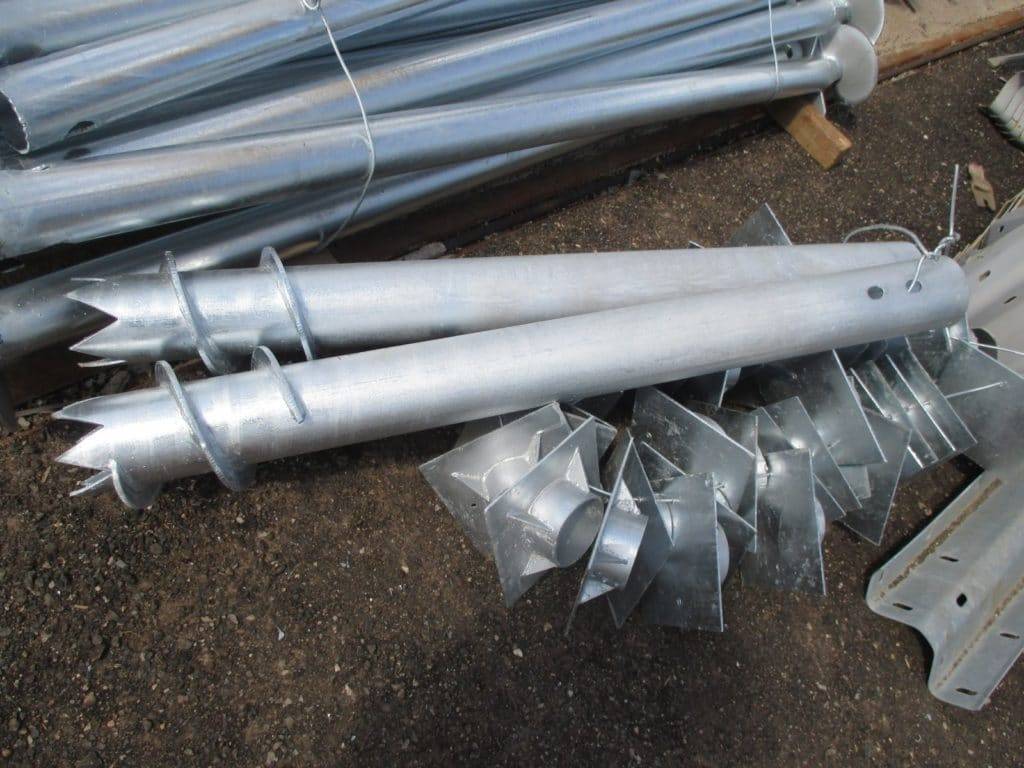

Винтовые сваи должны быть сделаны из качественной стали

Если говорить о выборе наконечника, то стоит знать, что каждый из них имеет свое преимущество. Сварной вид лучше выбирать, если необходимо обеспечить максимальную защиту объекта от опрокидывания. Но для сложных почв и масштабных построек лучше остановить выбор на литых. Их уровень прочности позволяет выдерживать очень большой объем нагрузки.

В целом, все части свай должны внушать доверие в их прочности. Лучше всего приобретать продукцию проверенных фирм-производителей для того, чтобы быть уверенным, что конструкции прошли все необходимые этапы обработки. Так помимо нанесения на них средства, препятствующего образованию коррозии, они должны пройти процедуру очистки пескоструйным аппаратом. Производитель должен быть готовым предоставить всю необходимую документацию, подтверждающую качество товара.

Срок службы винтовых свай зависит не только от использованных материалов, сварочных швов, толщины изделия, но и от правильности их эксплуатации. При верном монтаже конструкций, можно рассчитывать на их долгую и верную службу.

Плюсы и минусы свайно-винтового фундамента

Свайные фундаменты принципиально отличаются от ленточных и плитных тем, что каждая свая передает на грунт сосредоточенную нагрузку в отдельной точке. А свайно-винтовой фундамент в свою очередь отличается от свайно-забивного из железобетонных свай тем, что:

Сваи – металлические трубы, гораздо хуже железобетона сопротивляющиеся изгибу.
Металлические сваи в грунте подвержены коррозии.
Заворачивание винтовых свай, в отличие от вбивания забивных, не уплотняет, а разрыхляет грунт.

Вследствие указанных факторов качество свайно-винтового фундамента очень сильно зависит от свойств подстилающего грунта. Идеальная «подушка» под винтовой фундамент – мощный сухой суглинок или слегка увлажненный аллювий, песок с включениями мелкой гальки. В последнем случае винт сваи при вкручивании толкает перед собой все более расширяющийся и уплотняющийся конус грунта. Из него при этом выжимается вода, а мелкие частички глины, всегда присутствующие в аллювии, цементируют его. В конце концов конус грунта приобретает прочность бетона, а конусы отдельных свай в глубине смыкаются. Свая заклинивается намертво, так, что ее легче свернуть в штопор, чем дальше завернуть или вывернуть; прочнейший фундамент теперь готов фактически без нулевого цикла.

Беседка с купальней на винтовых сваях

В плодородных многослойных грунтах большей части РФ свая фундамента работает по-иному. Как – разберем ниже, а пока укажем плюсы и минусы винтовых свай в России, за исключением горных районов и зоны вечной мерзлоты:

Не требуется планировка площадки и оборудование подъездных путей к ней – плюс.
Строительство не привязано к сезону, погодным/природным условиям и географическому положению объекта; сваи можно заворачивать и в болото, и в вечную мерзлоту – плюс.
Трудозатраты на устройство свайно-винтового фундамента на порядок и более меньше, чем любого другого; его можно собрать за 1-3 рабочих смены – плюс.
Не нужно ждать усадки фундамента, строительство можно начинать сразу после его монтажа – плюс.
Пристройки к основному зданию можно делать, не опасаясь усадки их фундаментов относительно старого – плюс.
Строительство возможно в зоне развитых подземных коммуникаций – плюс.
С применением промышленных методов сборки и в сочетании с железобетонным ленточным свайно-винтовой фундамент позволяет вести строительство на самых слабых грунтах, вплоть до плывунов – плюс.
Те же промышленные технологии строительства позволяют извлекать сваи из грунта для повторного использования – плюс.
Ограниченный срок службы: в увлажненных грунтах с химической реакцией, отличной от нейтральной, металлические сваи служат 50-60 лет; бурозабивные (см. далее) до 100-120 лет – минус.
Ограниченная свойствами грунта несущая способность: капитальное многоэтажное строительство на свайно-винтовых фундаментах невозможно – минус.
Свайно-винтовые фундаменты для жилых строений долговременного пользования на единицу несомой нагрузки от здания оказываются на 10-30% дороже свайно-забивных или ленточных – минус.
Устройство подвального помещения невозможно, т.к. нарушается взаимодействие свай с грунтом – минус.
Попадание текучей воды в подпол здания недопустимо, поэтому требуется достаточно сложная отделка цоколя и отмостка – минус.
Монтаж фундамента требует предварительных геологических исследований на месте строительства и достаточно сложных и трудоемких расчетов. Если для ленточных фундаментов можно разработать типовые проекты, то каждый свайно-винтовой проектируется индивидуально – минус.

В индивидуальном строительстве плюсы свайно-винтового фундамента безусловно оттесняют его минусы в следующих случаях:

Временные легкие жилые дома. Скажем, берем недорогую посильную ипотеку на сборно-щитовой домик, а рядом понемногу строим сами капитальный особняк.
Деревянные бани: надежная изоляция пола от грунта дает и от металлической печки достаточно легкий и мягкий пар.
Хозпостройки, навесы, шпалеры.
Заборы.
Распашные ворота.

Столбы раздвижных ворот из винтовых свай делать не следует: под механизм все равно нужно основательное бетонирование, а его усадка в дальнейшем приведет к перекашиванию створки; также сваи неважно держат регулярные знакопеременные нагрузки при ее выдвижении/задвигании. Не очень подходят свайно-винтовые фундаменты и под гаражи; для въезда-выезда придется делать пандус высотой около 0,5 м, что неудобно, отнимает место на участке, усложняет и удорожает работу

Исключение – сварные металлические гаражи, но их эстетика всем известна.

Технология

Каждое конкретное решение свайного фундамента имеет свою технологию монтажа. В общем виде устройство свайного фундамента производится в следующей последовательности.

Подготовительные работы. Горизонтальная планировка участка, выноска в натуру осей, разметка местоположения свай.
Погружение свай в грунт. Производится согласно технологии для конкретного типа свай.
Обрубка концов недобитых свай, устройство свайного ростверка.

Технология устройства свайного фундамента для каждого типа свай описана выше. Следует отметить, что при выборе способа монтажа следует руководствоваться не только экономической целесообразностью, но и опытом проектирования в каждом регионе строительства. Местные проектные институты разработали типовые технологические карты, в которых содержится полная информация по технологии производства работ, составлены графики работы, а также спецификации требуемых машин, механизмов, оборудования и материалов.

Свайный фундамент может стать единственным приемлемым решением для слабонесущих грунтов и сложных геологических условий. В остальных случаях следует руководствоваться принципами экономической и технологической целесообразности. Устройство свайного фундамента может потребоваться для высотных зданий, ответственных или уникальных объектов. Такое решение позволяет повысить надежность основы постройки, предотвратить нежелательные деформации и перемещения.

Несмотря на технологическую сложность, в ряде случаев устройство свайного фундамента может быть экономически оправдано. Устройство свайного фундамента не требует больших объемов земляных и бетонных работ, возведение можно проводить в зимнее время без дополнительных мероприятий. Применение свай может сократить срок выполнения работ. Яркий тому пример – возведение фундаментов коттеджей с применением металлических винтовых свай.

К преимуществам свайного фундамента следует отнести:

возможность устройства в особых геологических и климатических условиях;
высокая надежность и стабильность фундамента;
небольшой объем земляных и бетонных работ;
большое количество разнообразных конструктивных и технологических решений.

Однако свайный фундамент имеет ряд недостатков, связанных в основном со сложностью технологии возведения. Среди них:

потребность в специальных машинах и механизмах;
требуется квалифицированный персонал;
существует значительная вероятность возникновения непредвиденных трудностей на стадии возведения.

Также следует отметить, что в большинстве случаев стоимость свайного фундамента будет выше, чем аналогичных фундаментов мелкого заложения.

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

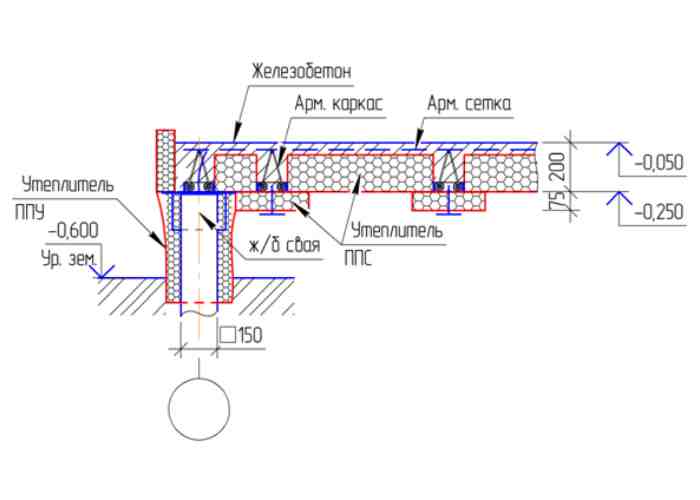

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

доступная цена;
возможность установки своими руками;
быстрота монтажа;
надежность — почти не дает усадки.

Минусы конструкции:

строгий расчет ростверка свайного фундамента;
используется только под легкие постройки;
влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Пошаговая инструкция по монтажу

Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.

Работа ведется поэтапно, выполняются следующие операции:

Подготовка

Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.

Понадобятся следующие материалы и инструменты:

Лопата.
Рулетка.
Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
Болгарка с отрезным кругом.
Сварочный аппарат с электродами.
Оголовки для используемого размера свай.
Цемент и песок для изготовления бетона.
Колышки для разметки.
Лазерный уровень.
Покрытие для металлических деталей, защита сварных швов.
Швеллер, двутавр, рельс для обвязки.

Разметка

С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.

Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.

Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.

Погружение

Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор

В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения

Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.

При погружении свай необходимо постоянно контролировать вертикаль

В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом

Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.

Обрезка, обвязка, заливка бетоном

После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.

Болгаркой с отрезным кругом отрезают лишние куски трубы.

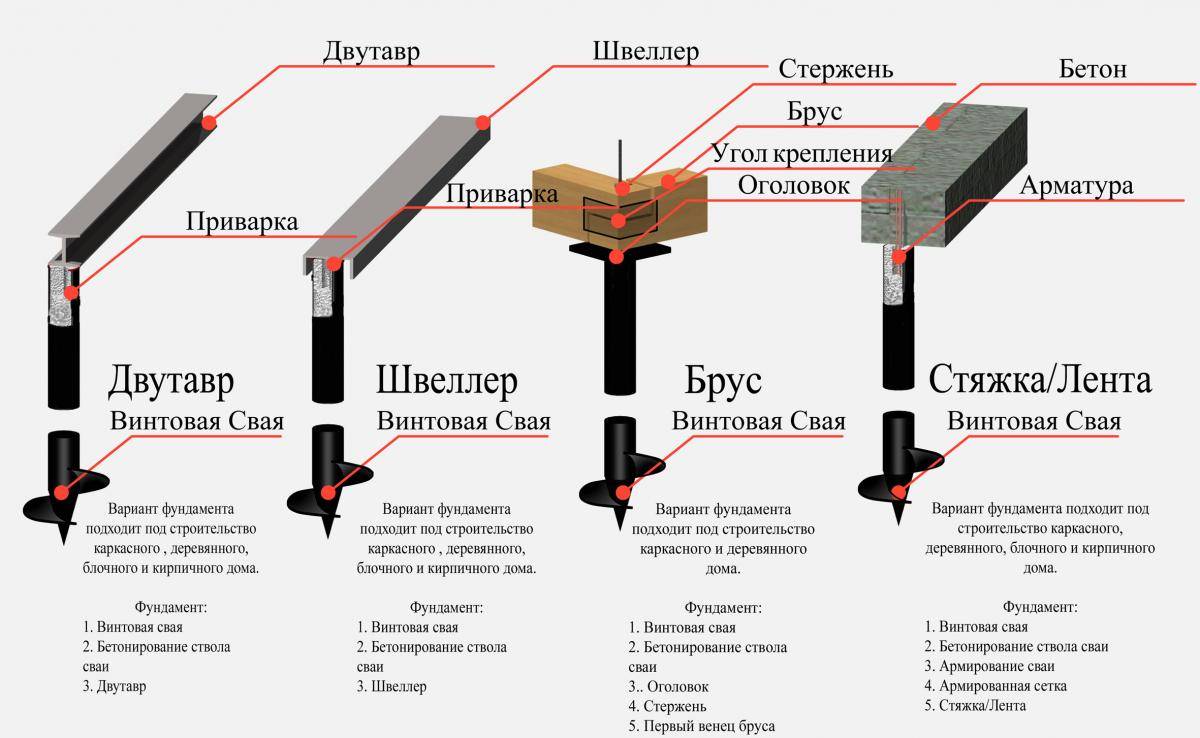

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.

После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.

Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.

Ростверк

Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.

Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.

Классификация свай

По методу погружения в грунт:

Сравнительная схема 4 видов свай

Забивные, погружаемые в грунт без его выемки с помощью копровых молотов, вибропогружателей, свае-вдавливающих установок.
Сваи-оболочки, заглубляемы с помощью вибропогружателей с выемкой грунта.
Буровые железобетонные, устраиваемые в грунте методом бетонирования скважин.
Винтовые металлические, вкручиваемые в грунт.

Основное применение в массовом строительстве имеют забивные железобетонные сваи. В ряде случаев допустимо использовать деревянные и металлические стальные забивные сваи.

По способу опоры на грунт:

Сравнение свай по способу опоры на грунт

Сваи-стойки — опираются на скальные и малосжимаемые слои. Передают нагрузку через пяту сваи.
Висячие сваи — опираются на сжимаемые слои. Передают нагрузку боковой поверхностью и пятой.

Далее рассматриваются виды свай по типу конструктивного исполнения.

Сравнение параметров опор

Винтовые сваи имеют недостаточную несущую способность, чтобы выдерживать большие нагрузки тяжелых сооружений, поэтому их в большинстве случаев применяют для строительства легковесных и малоэтажных сооружений. При этом металлические опоры отличаются экономичностью и относительной простой монтажа.

Детальное сравнение свайных и забивных опор отражено в таблице:

Параметры	Винтовые опоры	Забивные стержни
Сфера применения	частное домостроение, возведение малоэтажных жилых сооружений, сельскохозяйственных построек, гаражей, складов, заборов и других легковесных конструкций, укрепление существующих фундаментов и склонов	гражданское и промышленное строительство, возведение транспортных сооружений, а также инженерно-гидротехнических конструкций
Типы грунта	различные грунты, кроме скальных пород, а также сложные участки, склонные к оползням и просадкам
Сложность рельефа	ландшафт с любыми перепадами высот
Максимальный срок службы	70–100 лет	100–150 лет
Несущая способность одного изделия	до 7 тонн	до 10 тонн
Подверженность коррозийным процессам	сильно подвержены	не подвержены
Способ гидроизоляции	холодное или горячее оцинкование, полиуретановое покрытие, нанесение алкидной краски или грунтовки	добавление гидрофобных составов в бетон
Способ заглубления	методом вкручивания	с применением ударной силы
Воздействие способа монтажа на грунтовое основание	лопасти разбивают почвенные массы, земле требуется время на усадку	железобетонная опора продавливает грунт, уплотняя его под собой
Скорость монтажа	высокая, от одного дня
Оборудование для монтажа	электрические машинки для завинчивания, приспособления для ручного монтажа (пруты)	сваебойные агрегаты
Возможность строительства своими руками	монтаж предполагает совместную работу как минимум трех строителей	невозможно

Усредненная цена услуги «Строительство фундамента под ключ»:

Тип конструкции	Деревянный дом	Здание из пеноблоков	Кирпичное сооружение
Винтовые сваи	120 тыс. руб.	460 тыс. руб.	не рекомендуется
Забивные сваи	200 тыс. руб.	475 тыс. руб.	525 тыс. руб.

Много полезной информации о свайно-забивном фундаменте представлено в данном разделе сайта.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматуры	Диаметр прутов
Продольная (рабочее)	длина стороны ростверка меньше 3м	общее сечение всего армирования = 0,001ВH, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3м	то же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)	6 мм
Вертикальное при высоте ростверка меньше 80 см	6 мм
Вертикальное при высоте ростверка больше 80 см	8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
кровля стропильная мансардная с покрытием из металлочерепицы;
грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

Нагрузка	Величина, кг
Наружные кирпичные стены 380 мм	(9 м(длина)2 шт + 7 м (ширина)2 шт)4,5м(высота на первом этаже + на мансарде)0,38 м1800 кг/м3 (плотность кирпича)1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)	30 м (длина на весь дом)2,7 м (высота)27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм	2шт (на 2 этажа) 7 м (ширина дома )9 м (длина дома)160 кг/м2 (средняя масса перекрытия на кв. м) 1,3 = 26210 кг
Кровля	7 м9 м60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)	2 шт 7 м9 м150 кг/м2 (нормативное значение для жилья) 1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)	7м9м180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

Стоимость проекта под ключ

Стоимость зависит от следующих факторов:

размеры конструкции;
сложность гидрогеологических условий на участке;
сложность самого проекта;
затраты на подготовительные работы;
количество задействованной техники и оборудования;
количество вовлеченных в работу инженеров, геодезистов, конструкторов и операторов.

Среднерыночная стоимость планирования винтовых, набивных и забивных фундаментов начинается от 100 000 руб. Заказчику придется доплачивать за дополнительный расчет осадки в каждом сечении (от 20 000 руб.), а также статистические и динамические испытания на участке.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

Первые должны быть установлены в точках пересечения несущих конструкций;
Остальные монтируются равномерно между обозначенными углами;
Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

Уровень прочности сваи по материалу и конструкции;
Несущую способность грунта;

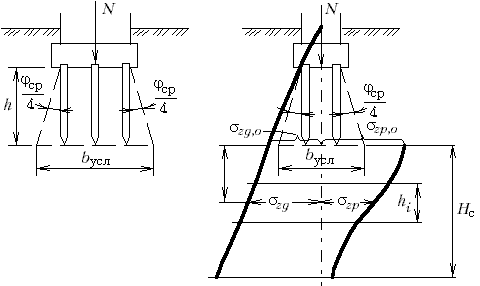

Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Плюсы и минусы свайно-ленточного фундамента

Свайно-ленточные фундаменты обладают целым рядом положительных сторон, вот основные из них:

Ленточный фундамент на сваях можно заливать в любой период времени и в любых климатических условиях.
Может быть установлен при больших перепадах высот и при любом рельефе почвы. Он отлично противостоит пучению и сезонному движению почвенных грунтов.
Строительство ленточно-свайного фундамента занимает от суток до 3 дней. Его можно смонтировать своими руками без привлечения специальной техники.
Относительно недорогая стоимость строительства, так как расход материалов минимален.

К недостаткам относят невозможность строительства цокольного этажа или подвала. Также такое основание не подходит для возведения тяжелых строений, поэтому важным является правильный и грамотный расчет всех нагрузок при проектировании дома.

Внешние нагрузки на свайно-винтовой фундамент

Очень важно точно определить максимальную нагрузку, приходящуюся на фундамент. Она зависит от:

класса ответственности строения;
этажности дома;
размещения внутренних стен;
стройматериалов, которые используются для возведения стен, перекрытий и крыши.

Исходя из этого рассчитывают вес строящегося дома.

Нагрузки, которые действуют на основание, делятся на постоянные и временные. Постоянные – это масса постройки и давление массива почвы. Периодические бывают:

кратковременными – нагрузки от снега и ветра;
длительными – вес обстановки дома и его жителей;
специального типа – сейсмонагрузки и потенциальное влияние на свайное основание взрывной волны.

Необычное здание на свайном фундаменте с неравномерным распределением нагрузки.

Алгоритм проектных работ

Используя СНиП 2.02.3.87, проектирование свайно-винтового фундамента выполняют следующим образом:

Анализируют и оценивают информацию геологического плана, собранную на стройплощадке. На основании ее определяется глубина погружения свайных изделий и несущие свойства почвенных слоев – максимальная нагрузка извне, которую выдерживает участок почвы заданной площади. На это свойство влияет плотность почвенных слоев и их насыщенность влагой

Очень важно разделять несущие характеристики грунта и несущие характеристики основания: они могут существенно различаться, что требует сопоставления этих величин.

Определяют вид и размеры свай, используемых для возведения основания.

Рассчитывают несущие свойства свай любого типа в заданных природных условиях. После проведения теоретических расчетов, где учитывают несущие возможности почвы и все типы постоянных и краткосрочных нагрузок на фундамент, все результаты проверяют на практике, используя методы статического зондирования или динамической нагрузки.

Рассчитывают необходимое количество свай

Оно зависит от массы строения и несущих особенностей почвы. Сваи обязательно устанавливают в углах сооружения, в местах схождения всех внутренних стеновых стыков и равномерно распределяют по периметру внешних стен дома через каждые пару метров.

Сопоставляют практическое давление на одну сваю со стандартными показателями.

Делают чертеж свайного поля для конкретного строения.

После оценки местности и прочих условий создается чертеж будущего здания.
