Основные правила и нормы устройства вентиляции в бане

Оптимальным вариантом является перемещение по кругу, когда свежий поток, поступая в помещение, плавно «омывает» его по верхнему уровню и, несколько остывая и опускаясь вниз, удаляется через вытяжную отдушину. Для организации такого движения необходимо располагать вентиляционные отверстия на противоположных стенах или, что еще лучше, углах. Таким образом удастся достигнуть наиболее равномерного воздухообмена на всех участка сауны. Для исключения образования холодных потоков, сквозняков, приточная вентиляция в сауне чаще всего устанавливается возле каменки. Печь имеет высокую температуру, воздух над ней поднимается вверх. Свежая струя, поступая внутрь помещения, подхватывается восходящим потоком, нагревается, начинает циркуляцию по всему объему парной до вывода через вытяжную отдушину. Таким образом можно подавать достаточные объемы свежего воздуха и сразу же смешивать его с горячим воздухом, исключая падение температуры. Установка приточной отдушины — вентиляционного диффузора — в других местах создаст холодные участки и нарушит равномерность циркуляции воздушных потоков, снижая эффективность системы вентиляции.

Универсальная схема воздухообмена

Наиболее экономным и работоспособным считается классический вариант — естественная вентиляция в парной, изображенная на схеме. Основная система, предназначенная для помывки, функционирует следующим образом:

1. Приток организован через просвет 2—3 см под входной дверью, куда проникает нагретый воздух из смежного помещения.
2. Получая дозу тепла от печки и насыщаясь паром, горячая воздушная масса поднимается к потолку.
3. Охлаждаясь от соприкосновения с поверхностями и людьми, воздух опускается в нижнюю зону, откуда удаляется посредством вытяжной решетки и отдельного канала, устроенного в противоположном углу.
4. Объем притока регулируется задвижкой, установленной на вытяжном отверстии.

Как должна работать вентсистема бани, расскажет эксперт в своем видео:

Вспомогательная вытяжка, сделанная у потолка, предназначена для проветривания и сушки парилки по окончании банных процедур. Во время помывки отверстие наглухо закрыто задвижкой. Вместо вытяжного проема допускается использование потолочных диффузоров либо обычного распахивающегося окна.

Рассмотрим несколько альтернативных схем вентилирования парной, представленных ниже на картинке:

1. Подача притока прямо с улицы через отверстие, сделанное возле печки. От контакта с раскаленной поверхностью воздух моментально прогревается, циркулирует по парилке и уходит через вертикальный короб наружу.
2. Аналогичная схема с нагревом притока у печи, вытяжка организована через скрытый канал под деревянным настилом. В парной с бетонным полом подобное решение реализовать затруднительно.

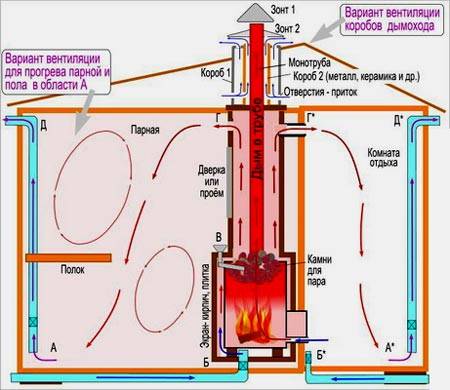

3. Роль вытяжного канала играет печной дымоход, в котором априори есть хорошая тяга.

В остальных помещениях устройство вентиляции проще – вытяжка предусматривается в верхней зоне, приток подается в нижнюю. Причем зимой свежий воздух необходимо подогревать либо вначале пропускать через предбанник, чтобы в парной не веяло холодом. Для очистки и нагрева уличного потока целесообразно использовать местные приточные установки с принудительным нагнетанием воздуха.

Вариант возврата воздуха в душевую через вертикальный канал и переточную решетку

Нюансы воздухообмена в предбаннике

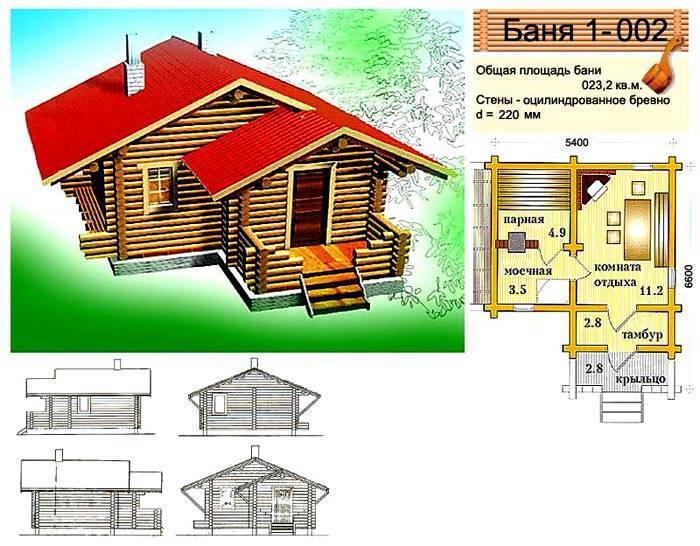

Баня состоит из поочередно связанных помещений со своим предназначением, температурой и влажностью. Каждое из них нуждается в уходе. Некоторые владельцы оставляют предбанник без вентиляции вообще, и это неправильно. Помещение переувлажнится и испортится. Для предбанников есть три основных варианта воздухообмена, о которых мы расскажем немного ниже.

Предбанник — помещение для раздевания перед входом в моечную, и его часто совмещают с комнатой отдыха. Обычно там топят печь. Предбанник проветривают одновременно с протапливанием и после банных процедур. Удачно выбранная схема для вентиляции даст помещению больше свежего воздуха, облегчит постоянный уход.

Вентиляционная система в предбаннике выполняет три основные функции: удаляет грязный воздух, подает чистый и греет его до комфортной температуры.

Типичный предбанник в индивидуальном строении с зольником печки, входом в раздельную мойку и затем в парную, пропорцией 2 : 1 : 1 между этими помещениями

Дальнейший воздухообмен направляют на просушку помещения. Древесина быстро портится от сырости, особенно в темноте. Из-за влаги окна и двери порой не удается закрыть плотно. Микроорганизмы в сыром помещении выделяют неприятные запахи, а деревянная отделка вбирает их и «запечатывает».

Отдыхающим будет трудно приспособиться к качеству воздуха. Но, правильная вентиляция после банных процедур избавит от плохого запаха и продлит срок службы здания.

Один из вариантов циркуляции в предбаннике в комнате отдыха, с подачей воздуха через проем вверху над печкой и трубой под печью, идущей с улицы — как для комнаты отдыха будет жарковато, но некоторым банщикам понравится

Вентиляцию рассчитывают исходя из таких условий:

• высокая влажность и много пара;
• образуется конденсат;
• воздухообмен и температуру в бане приходится корректировать только в некоторые дни;
• горячий воздух;
• накапливается углекислый газ;
• здесь могут быть вредные продукты сгорания;
• маленький размер окон.

Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.

Есть четыре варианта, чтобы добиться этого:

1. Печка выходит в оба помещения.
2. Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
3. Подача части разогретого воздуха ведется из парилки.
4. На прямом пути от предбанника до парной находится моечная.

Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.

Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная

Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.

Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.

Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.

Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.

Подробнее об утеплении потолка можно прочесть в этом материале.

Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки

За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.

Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.

Основные виды и схемы вентиляции в бане

Как и в любом другом помещении, в бане может быть принудительная или естественная вентиляция. Естественный воздухообмен обеспечивается природным физическим свойством воздуха подниматься при нагревании и опускаться при охлаждении. Приток и выход среды осуществляется посредством специально проделанных отверстий или щелей.

Принудительная – сеть со встроенными нагнетателями механического или автоматического типа. Формирование принудительной вентиляции затруднено из-за высокого уровня влажности – вода может привести к поломке агрегатов.

Рассмотрим оптимальные варианты формирования воздухообмена в бане.

Проветривание

Простой и эффективный вариант, когда открываются двери и окна в помещении.

Воздухообмен быстрый, но имеющий негативные последствия:

1. Из парной выходит горячий пар. Он оседает на плоскостях предбанника, других помещений.
2. Простое проветривание удаляет излишки пара, фактическая температура (жар) в течение нескольких минут вернется к изначальному показателю.
3. Невозможность формирования стабильных параметров. При открывании дверей влажность и нагрев быстро снижаются, при закрывании – снова повышаются.

Самый главный минус проветривания – моментальное оседание холодного воздуха в нижней части помещения. Это может привести к поломке отопительного оборудования.

Вентиляция при помощи печки

Оптимальная вентиляция в парилке русской бани, если топка расположена в парной. В этом случае теплые потоки устраняются через топку в дымоход, а свежая струя поступает через форточку, щели в полу или под дверью.

Достоинства метода:

• простота формирования;
• возможность регулирования поступления свежего воздуха;
• универсальность применения в бане из любых материалов.

К минусам относят малую производительность и неполноценное проветривание. Однако последний недостаток можно нивелировать, если оставить щели по всей плоскости пола. Вариант вентиляции подходит для любых объектов, недорого стоит и формируется как на этапе строительства, так и после него. Например, можно укоротить дверное полотно, поставив в нижнюю часть решетку с перфорацией. Приоткрыв форточку наверху, пользователь обеспечит хороший воздухообмен в парной.

Вариант вентиляция басту в бане – разновидность естественного воздухообмена. Подразумевается, что верхняя часть бани – это замкнутое воздушное пространство, нижняя дополнена приточно-вытяжной системой. Конфигурация обеспечивает поддержание постоянного нагрева вверху помещения и приток свежего воздуха снизу. Для работы сети нужна труба для забора воздуха с улицы и поставки в помещение. Система басту дополняется заслонками для регуляции воздухообмена и снижения теплопотерь.

Естественная вентиляция через продухи

Еще один простой способ обеспечить нормальный воздухообмен своими руками в парной и предбаннике. Эффективность достигает 100% при минимальных теплопотерях.

Есть еще преимущества:

1. Появляется возможность быстрого проветривания помещений. Создается постоянный приток воздуха – это обеспечивает поддержание заданного режима длительное время.
2. Автономность. Система не уступает по эффективности принудительной, но работает без применения электрических приборов.
3. Универсальность. Продухи прорезаются в строениях из любого материала и вне зависимости от срока службы.

Естественная вентиляция в сауне или бане работает в условиях всех климатических зон. При необходимости в продух устанавливается вентилятор, что позволяет моментально обеспечить нужный микроклимат внутри строения.

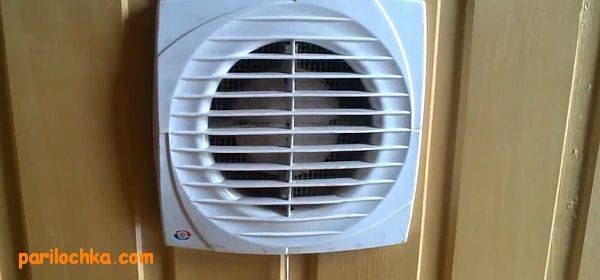

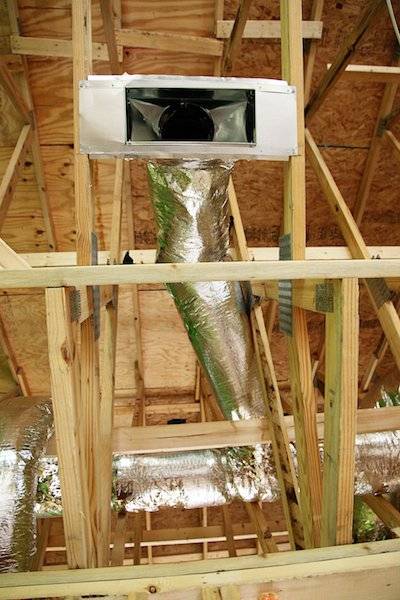

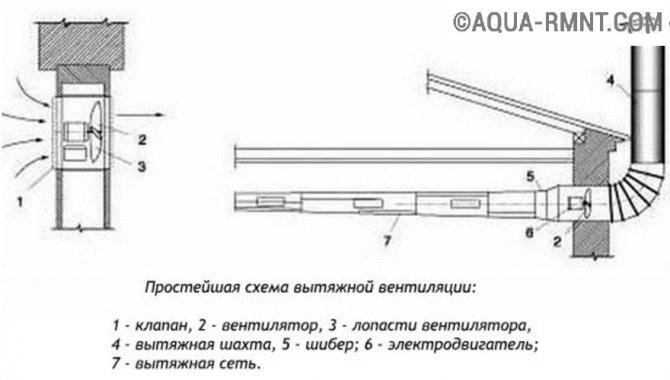

Принудительная вентиляция

Обустройство электрической сети в помещении с высокой влажностью имеет свои риски. Специалисты рекомендуют выбирать устройства в защитных кожухах. Принудительная вентиляция в бане формируется в разных вариантах, например, установка приточного клапана в верхней части бани, вытяжного вентилятора внизу. Или встраивание агрегата в форточку, вытяжка обустраивается через дверное полотно, напольное покрытие.

Преимущества системы в ее функциональности вне зависимости от погодных условий. Минус в тщательности расчетов, повышенной стоимости.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

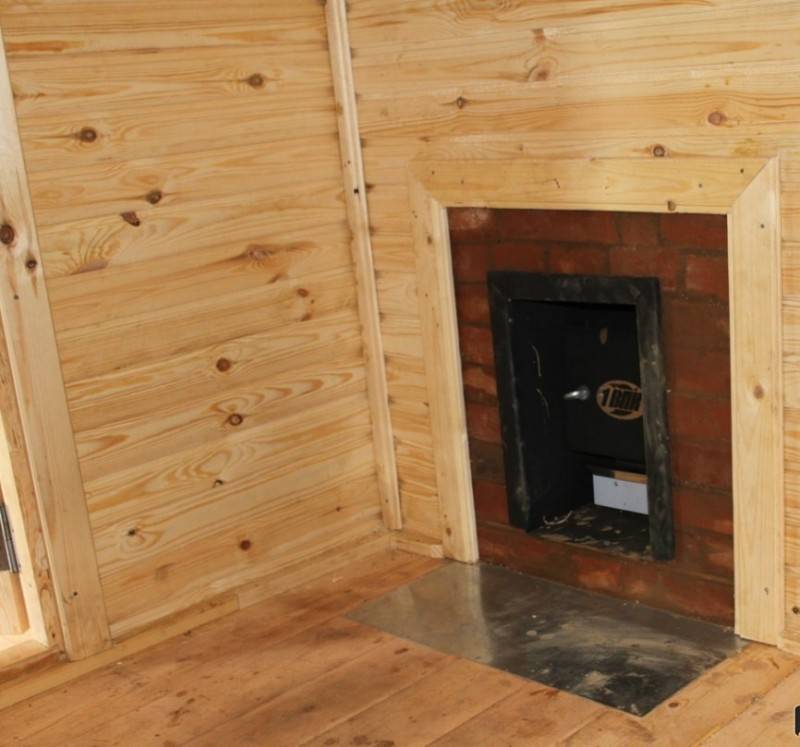

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

• время от времени слегка приоткрывать дверь в парилку;
• сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
• если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
• сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

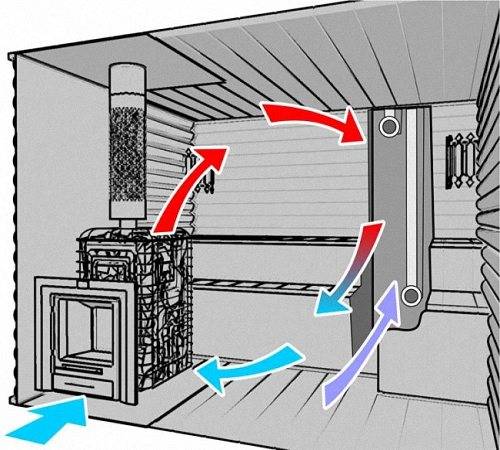

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

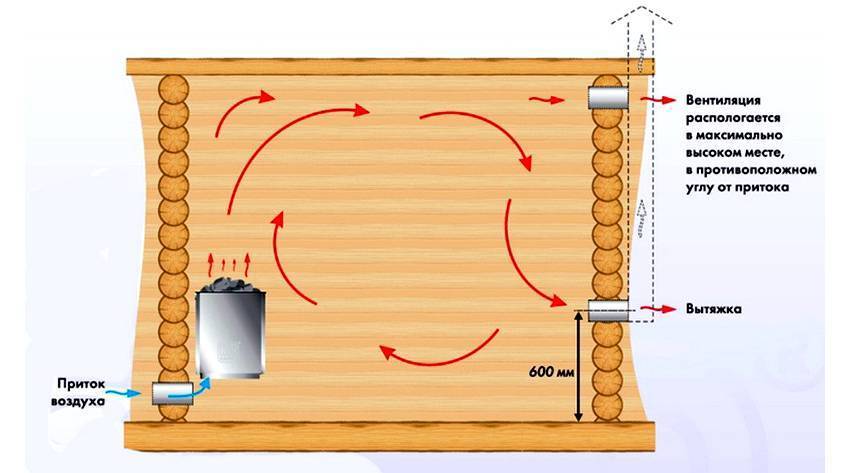

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

• вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
• приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
• оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
• сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

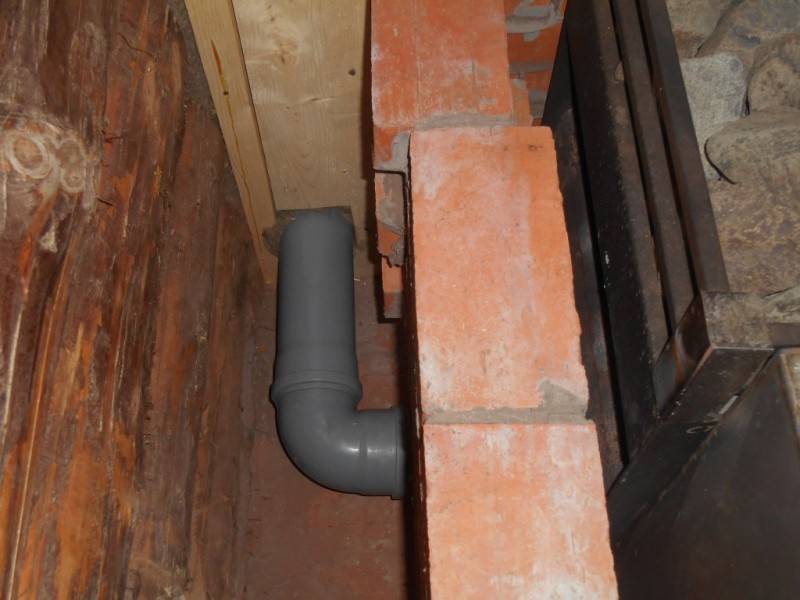

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

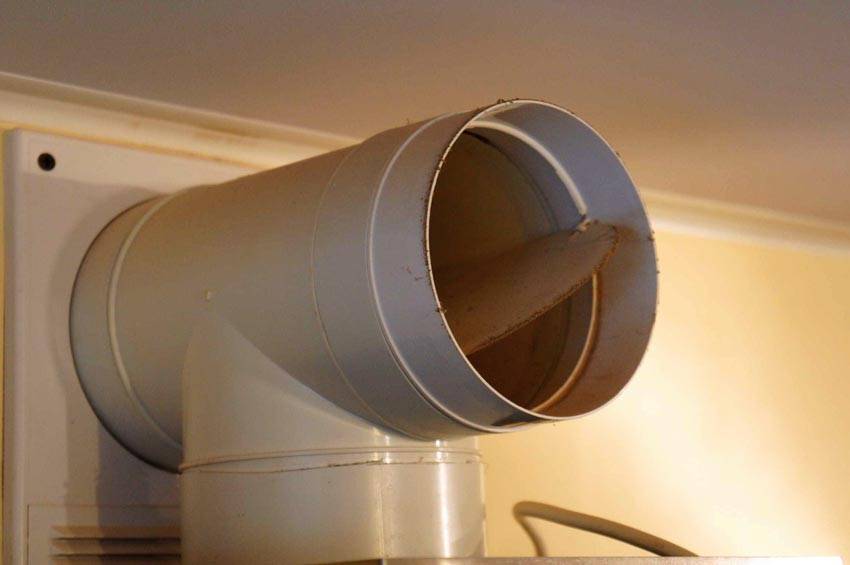

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Вентиляция в сауне – нюансы устройства

В сауне все так же, как и в бане – без вентиляции будет трудно дышать, да и влажный воздух, содержащий избыточное количество углекислого газа, еще никому пользы не принес. Что же касается конкретных разновидностей систем, то вентиляция в бане и сауне никаких принципиальных отличий также не имеет.

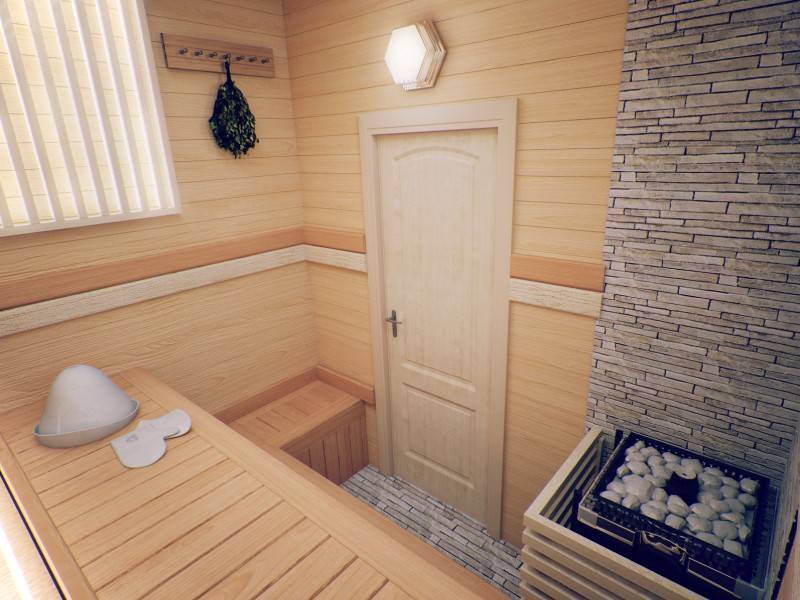

Сауна с электрической каменкой

Есть несколько важных требований, с которыми стоит ознакомиться.

• На воздуховодах должны иметься затворы – без них вы не сможете регулировать воздушные потоки.
• Под дверью должна оставаться щель (небольшая, около 5-ти сантиметров) для притока чистого воздуха.
• Приточное отверстие традиционно устанавливают в стене за отопительным прибором, в то время как вытяжные – а их в данном случае два – в противоположной, рядом с потолком и в 100 сантиметрах от поверхности пола.
• Для соединения отверстий применяется вытяжной короб.
• Его, в свою очередь, следует вывести в общую систему вентиляции здания.
• Если воздуховод будет отдельным, то от его длины будет напрямую зависеть и сила тяги (чем его длина больше, тем тяга сильнее).

Если вытяжка будет открыта сильнее, чем приточная отдушина, то из-за этого усилится давление воздуха. А если воздушные потоки будут двигаться со скоростью 0,3 метра за секунду, люди находящиеся внутри, уже будут ощущать сквозняк. А этого в сауне уж никак быть не должно. Словом, открывайте вентиляционные отверстия одинаково.

Сауна с бассейном

Достаточно трудно представить себе сауну, в которой нет бассейна. А при наличии бассейна, должна быть и качественно оборудованная вентиляционная система – это обеспечит максимально комфортный микроклимат в помещении, да и конденсат на стенах образовываться на будет, а значит, не появится плесень и строение преждевременно не разрушится. Самый оптимальный вариант для сауны с бассейном – это вентиляция принудительного типа, которая тоже была описана в начале статьи.

На этом все, теперь вы знаете, что собой представляет вентиляционная система в бане и сауне, в чем ее особенности, каковы разновидности существуют и как все сделать своими руками. для более детального ознакомления также посмотрите последний на сегодня видеоролик.

точно все. Удачи в работе и, по старой традиции, теплых зим!

Вытяжка для бани: в каком отделении?

Если оставить в стороне уже рассматривавшиеся в других статьях вопросы о вентиляции стен, фундамента и кровли, остаются помещения — парная, моечная, предбанник и комната отдыха — где нужно организовать циркуляцию воздуха. При этом существуют определенные нормативы, касающиеся вентилирования в каждом из них и специфика изготовления вытяжки. Но обо всем по порядку.

Вытяжка в парилке

Для парящихся вытяжка в парилке бани — залог того, что они выйдут оттуда живыми и здоровыми.

ВАЖНО! Нельзя оставлять парилку вообще без вентиляционных отверстий, это большой риск угореть или потерять сознание и задохнуться углекислым газом. Нельзя делать только одно отверстие — так вентиляция не работает.. Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов)

Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна

Способ вентиляции парилки может быть естественным (за счет законов физики) или принудительным (за счет вентиляторов). Отверстия могут вести на улицу, в воздуховоды и в соседние помещения. На вентиляционных отверстиях ставятся либо жалюзи, либо заслонки. Приток воздуха может быть организован через низ двери парной, отстоящей на 3 см от пола или с жалюзи в нижней части дверного полотна.

Своими руками придется изготовить только короб. Все остальное (гофра, клапаны, задвижки, заслонки) есть в продаже. Вентиляторы (если понадобятся) различаются по диаметру и мощности. Для автоматического управления принудительной вентиляцией можно использовать реле. Отверстия в стене либо оставлены при строительстве, либо пробиваются в уже построенной бане.

Полезное видео

Посмотрите, как умельцы сделали короб для вытяжки вентиляции из досок:

В моечной

Согласно уже упоминавшимся нормативам, циркуляция воздуха в моечной в час должна быть кратна 8 объемам помещения для приточной вентиляции и 9 — для вытяжки. Это означает:

• что размеры вытяжного отверстия будут больше приточного;
• либо вытяжных будет два на одно приточное;
• либо на вытяжку поставлен вентилятор.

В любом случае, это интенсивный воздухообмен, который предназначен в первую очередь для быстрого осушения моечной. В процессе мытья он не требуется, поэтому его регулируют заслонками.

Кстати, приточные отверстия могут делаться в предбаннике или комнате отдыха, а вытяжные — в моечной. Это позволит вентилировать сразу два помещения. Аналогично вытяжка делается в санузле, причем принудительная, чтобы создать низкое давление. Тогда воздух будет вытягиваться из соседних помещений и уходить через принудительную вытяжку. Таким образом, помещения соединяются сквозными отверстиями, которые с одной стороны будут приточными, а с другой — вытяжными.

Составные части вытяжки в моечной бани не отличаются от использованных в парилке.

Что такое Басту и как ее использовать в бане

Это разновидность естественного воздухообмена, которую часто используют в шведских саунах. Схема вентиляции баста в бане:

Расположение воздуховодов для естественного движения воздуха

Установка этой системы предельно проста и не требует каких-то особых инструментов и знаний. Приточная труба из нержавеющей стали монтируется диагонально от топки в двадцати сантиметрах от пола. Вторая труба устанавливает прямо над печкой в стене. На обоих воздуховодах устанавливают заслонки для регулирования потоков.

В сауне такая система работает безотказно. Но использование ее для классической русской бани стоит тщательно продумать. В русской бане всегда используется влажный пар, но температура воздуха при этом ниже, чем в сауне. Использование вентиляции Басту в русской бане может привести к неоправданной потере драгоценного тепла. Чтобы избежать потерь, необходимо использовать задвижки. Во время банных процедур их закрывают, а после них и в процессе растопки заслонки раскрывают.

К сведению! Если во время растопки открыть заслонки, температура в парной будет подниматься гораздо медленнее. Кроме того, увеличится расход топлива. А если не открывать, может скопиться углекислый газ.

Если в конце парения открыть заслонки, пар быстро уйдет и помещение станет просыхать

Следует отметить, что Басту будет функционировать долго и надежно, она не требует какого-то обслуживания и ремонта. Среди недостатков такой методики нужно упомянуть, что в ветреные дни в парной будет сильный сквозняк. Кроме того, Басту не предусматривает применение фильтров для очистки воздуха.

Выводы и полезное видео по теме

Совмещенный предбанник, и как можно его нагреть:

Разбор обустройства и вентиляции предбанника, как убрать сырость и плесень — очень подробно:

Элементы для банной вентиляции — трубы, клапаны и решетки:

Иногда предбанник представляет собой маленькую раздевалку, но обычно его объединяют с комнатой отдыха. Во втором случае вам понадобится полноценная мощная вентиляция. Вы можете применять одну из трех описанных нами схем.

Отталкивайтесь от требований к воздухообмену, о которых мы написали. Помните, что к комбинированной или механической системе вентиляции стоит добавить утепленные поверхности, тогда срок эксплуатации бани вырастет.
