Утепление крыши со сложной геометрией
Не всегда при строительстве делают крышу с ровными скатами в одной плоскости. Иногда кровля бывает ломанной. В целом утепление такой крыши не отличается от классического случая. Особенно, если в качестве утеплителя используется пенополиуретан. Его просто наносят нужным слоем.
В случае крыши сложной конструкции имеются участки с разным устройством стропил. В этих местах высока вероятность поступления снаружи холодного воздуха. Поэтому на таких местах делают безстыковой монтаж утеплителя. Для этой цели лучше использовать минеральную вату. Благодаря ее гибкости, можно создать любую конструкцию и аккуратно закрыть переход между скатами.
Часто в случае ломанной крыши мансарду делают с потолком, который устанавливают на уровне, где кровля меняет рельеф. Поэтому выполняют утепление стен, расположенных в одной плоскости, потом переходят к устройству потолка и утепляют его. Иногда верхний скат не утепляют и делают теплоизоляцию только на потолке.
Утепление крыши, у которой нет контробрешетки, но есть пароизоляция
Отличие этого варианта устройства кровельного пирога в том, что при протечке крыши вода не попадет на утеплитель. Кроме того, если у пароизоляции есть антиконденсатная поверхность, то она будет «связывать» часть конденсата, который образовывается при охлаждении атмосферного воздуха.
Но и этот конденсат так же, как и избыточную влагу в утеплителе, надо выветривать из подкровельного пространства. А для этого нужна конробрешетка с вертикальным расположением вентиляционного зазора.
В этом случае гидроизоляционную мембрану можно крепить чуть проще, чем в предыдущем случае:
- Между каждой парой стропил, параллельно им, набивают три-четыре рейки (зависит от расстояния между стропильных ног). Толщину рейки выбирают равной размеру воздушного зазора (обычно 4-5 см).
- Укладывают между стропильных ног гидроизоляционную мембрану. Ее можно укладывать как одной полосой по вертикали, так и кусками полотнищ по горизонтали с нахлестом верхнего полотна над нижним на 15-20 см (монтаж надо вести сверху вниз).

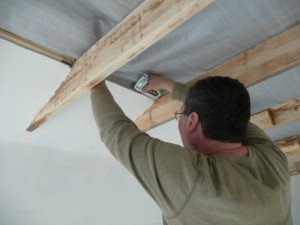

- Гидроизоляционную мембрану крепят степлером к каждой рейке и по стропильным ногам.
Укладка теплоизоляционного материала и пароизоляции проходит по стандартной технологии.
Порядок работ, технология
Работы по утеплению мансардной крыши изнутри характеризуются независимостью от внешних климатических факторов и проводятся планово своими силами в удобное время.
Этапы утепления:
- Укладка гидроизоляции.
- При необходимости монтируется дополнительная обрешетка.
- Укладка утепляющего материала.
- Монтаж пароизоляции.

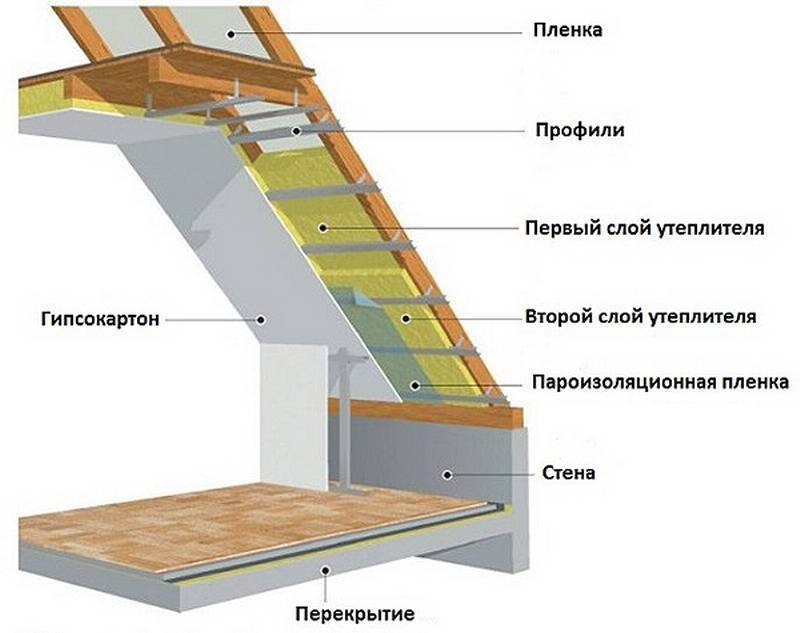

Схемы, как правильно утеплять мансарду:
Каждый этап стоит рассмотреть подробней.
Укладка гидроизоляции
Гидроизоляционный слой должен быть сплошным. Гидроизоляция склеивается надежно в зависимости от вида. Необходимо следить за тем, чтоб не осталось отверстий в покрытии.
Обрешетка
Утеплитель имеет размеры и должен плотно прилегать между стропил. Поэтому при больших расстояниях (более 60 см) делается дополнительная обрешетка. Желательно все деревянные детали обрабатывать грунтовкой.
Укладка утепляющего материала
Утеплитель кладут между стропилами согласно технологии для каждого вида. Кусок должен быть на 2 см больше расстояния между стропилами для плотной вставки. Если слоев несколько, то последующий должен перекрывать стыки предыдущего – чтобы не было зазоров.
Затем нитью либо шнуром материал закрепляется. Для этого нить скобами прибивают зигзагообразно к обрешетке по краям утеплителя. Нить должна врезаться в него – быть сильно натянутой.

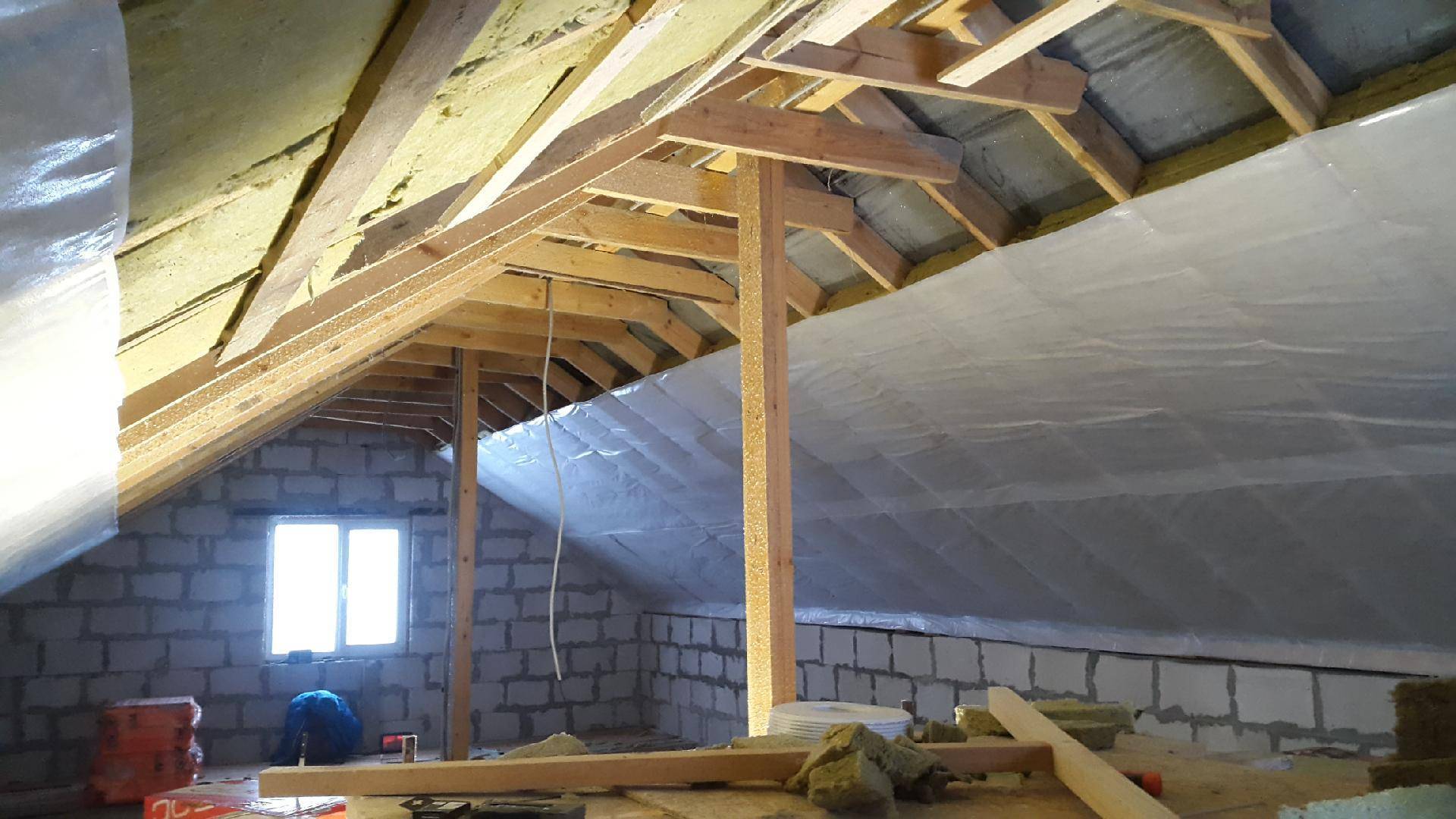

Монтаж пароизоляции
Пароизоляция отличается от гидроизоляции тем, что не пропускает не только влагу, но и пар. В мансарде пароизоляцию кладут сверху вниз. Нахлест размечается производителем и составляет 100-150 мм. Внутрь помещения повернута сторона, на которой надписи, гладким боком к утеплителю.
Полотно крепится к стропилам степлером. Затем склеивается двусторонним скотчем между полотнищами и дополнительно скотчем сверху по стыкам. Для лучшего сцепления скотч прогревается феном. В местах крепления скобами прибивается контрейка. Под нее можно дополнительно смонтировать подложку под ламинат.
Как избежать ошибок
Чтобы избежать ошибок, надо выполнять рекомендации профессионалов, знающих как правильно утеплить мансарду изнутри. Сегодня подобную информацию можно прочитать в специальной литературе (детальная статья: “Полезные советы – как утеплить крышу изнутри”).
Так утепление и отделка помещения мансарды непременно пострадают, если водоотвод стоков выполнен неправильно. Также, когда нарушена вентиляция в коньке кровле и вдоль карнизов, может намокать утеплитель. Вода может затекать внутрь помещения, если при монтаже окон допущены нарушения. Чтобы устранить нарушения иногда приходится демонтировать кровлю, окна и устанавливать их заново (прочтите: “Правильное утепление мансардной крыши”).
Когда окна и кровля смонтированы качественно, для того, чтобы утеплитель изнутри не намокал необходимо со стороны помещения настелить пароизоляционный слой, а стыки проклеить строительным скотчем Помимо этого следует обеспечить наличие воздушной прослойки определенного размера между кровлей и теплоизоляционным материалом (читайте: “Утепление чердака крыши, и его виды”).
Для домов из разных стройматериалов нужны соответствующие утеплители, которые полагается применять и при устройстве мансардной крыши.
Теплозащита стен и пола
Как правильно утеплить мансарду до конца? Нужно выполнить теплоизоляцию стен и пола.
Утепление стен мансарды и пола выполняется аналогично работам по теплозащите крыши. Утепление стен мансарды изнутри включает выполнение следующий работ:
- На стену монтируется гидроизоляционный материал.
- Из досок необходимо изготовить каркасную рамку. Рекомендуется глубину каркаса делать под толщину утеплителя, а габариты рамок — под габариты наполнителя.
- Каркас нужно прикрепить на стену и уложить в него утеплитель.
- Закрыть каркас пароизоляционной мембраной.
- Установить обрешетку.
- Прикрепить обшивку.
При утеплении пола утеплительный материал укладывается между лаг. Если пол бетонный, то необходимо изготовить каркас, положить на пол и уложить в него утеплитель. Поверх теплозащитного материала необходимо постелить гидроизоляционную пленку и провести монтаж напольного покрытия.
Как произвести правильное утепление мансарды?
Лучше всего процесс утепления начинать на этапе строительства мансарды. В этом случае изоляционный «пирог» выстраивается над стропилами, что существенно расширяет внутреннее пространство помещения. Кроме того, качество стыков изоляционных слоев будет на порядок выше. Фактически, вам удастся создать монолитную изоляционную «скорлупу» под кровлей.
В первую очередь нужно произвести пароизоляцию крыши. Пароизоляционная мембрана стелется на стропила по направлению сверху вниз. Необходимо делать нахлест (минимум 15 см), причем стыки должны проклеиваться строительным скотчем (не путать с обычным канцелярским). Пленка должна укладываться таким образом, чтобы она слегка провисала – допускается провисание около 2 см на 1 м 2 . Если же мембрана будет натянута, то она может порваться при наступлении первых же морозов. Крепление пароизоляции производится с помощью оцинкованных гвоздей либо строительного степлера.
Далее нужно к стропилам прибить обрешетку из деревянных брусков. Их минимальная толщина должна составлять 2,5 см – этот параметр зависит от необходимого размера вентиляционного зазора, а также от толщины утеплителя. Обрешетка закрепляется посредством саморезов, покрытых антикоррозийным материалом. Чтобы не порвать мембрану при вкручивании шурупов, можно заранее проделать отверстия в брусках.
Теперь самое главное – монтаж утеплителя. Если вы выбрали мягкий материал, помимо самой укладки (слой не меньше 10 см), необходимо обеспечить дополнительные ребра жесткости. На деле это обозначает закрепление утеплителя небольшими рейками, чтобы предотвратить его соскальзывание или усадку. Поверх утеплителя обязательно следует набить к обрешетке слой гидроизоляции. Этот слой обеспечит дополнительную защиту утеплителя – ведь если вата намокнет, она потеряет все свои полезные качества до тех пор, пока она не высохнет.
Главное правило в деле, как правильно утеплить крышу мансарды, чтобы избежать появления конденсата – обязательно следует предусмотреть два вентиляционных зазора. Один из них будет находиться между гидроизоляцией и утеплителем, а второй – между кровлей и гидроизоляционным слоем. Это поможет предотвратить намокание теплоизоляционного материала.
Краткий обзор материалов для утепления
Прежде, чем начать утепление мансардной крыши частного дома, нужно выбрать подходящий для этих целей утеплитель. Каждый вид имеет разное количество слоев и толщину теплоизоляции. Существует несколько типов кровельных теплоизоляционных материалов для утепления крыши мансардного этажа:
- Минеральная вата. Для ее производства используют определенные горные породы. Среди плюсов можно выделить повышенную огнестойкость, хорошие теплоизоляционные свойства, максимальную устойчивость к плесени и гниению. Минусами являются большая масса и влагопроницаемость. Теплоизоляция мансардной крыши с помощью минеральной ваты это не только дешево, но и практично. О утеплении кровли минватой мы рассказали в этой статье.
- Стекловата. Ныне устаревший, но все еще довольно известный вид материала. Для его получения необходимо плавление стекла. Имеет отличные теплоизолирующие свойства. Не впитывает влагу, не боится огня, насекомых и гниения. К недостаткам относится проникновение микрочастиц стекла в легкие человека, что может нанести серьезный вред здоровью. Через какое-то время может начать рассыпаться на мелкие частицы.

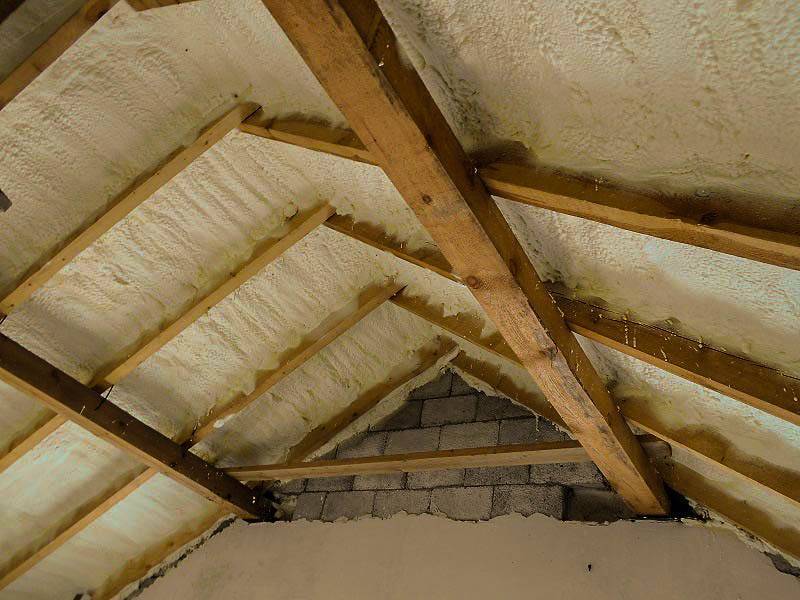

- Пенополиуретан. В основном состоит из инертной газовой фазы. Разделяется на два типа — мягкий и жесткий. Очень легкий, предоставляет качественную изоляцию тепла и шума, не боится воды. ППУ достаточно горюч. Более подробно читайте тут.
- Пенополистирол. Представляет собой пенопласт. Выпускается в виде вспененного или экструдированного пенополистирола. Его сырьевым материалом являются гранулы полистирола. Плюсы — экологически чистый материал, легкий, влагоустойчивый, имеет хорошие тепло- и шумоизоляционные свойства. К минусам относятся отсутствие устойчивости к огню и разрушение пенопласта при механическом воздействии.
Укладка пароизоляции
Отдельного слова достойна пароизоляция. Это тоже должен быть мембранный материал. Какие изделия не подойдут по характеристикам:
- полипропилен;
- полиэтиленовая пленка.
Дело в том, что паропроницаемость данного слоя, выраженная в граммах на квадратный метр, должна быть минимальной. В идеале она равна нулю. Получается, что слой материала не должен пропускать пары из помещения в утеплитель
Применение минеральной ваты имеет очень важное значение. После намокания она теряет больше половины собственных свойств. Если она замерзнет в мокром состоянии и вследствие растает, структура ее рассыпется
Если она замерзнет в мокром состоянии и вследствие растает, структура ее рассыпется.
По этой причине плёнку пароизоляцию укладывают с заходом одного полотнища на другое. Часто эти стыки проклеивают специальным двухсторонним паронепроницаемым скотчем. Это изделия напоминает чем-то клейкую резину. Простой канцелярский или малярный скотч не подойдёт. Он не гарантирует абсолютной защиты от пара. Помимо стыков, проклеивают также любые примыкания, расположенные сверху и снизу, а также с боков.
Закрепление пароизоляции происходит обычно кулаком посредством скоб степлера. Также подойдёт для этого планка внутренний обрешётки под монтаж обшивки. Здесь формируется еще один вентиляционный зазор. Вагонку можно закреплять непосредственно поверх мембраны.
Устройство кровельного пирога
Крыша мансарды имеет несколько функциональных слоев. Разновидности крыш с их конструкциями различаются по степени сложности.
В совокупности слои мансардной крыши называются кровельным пирогом (по другому схема утепления мансардной крыши).
Существует 2 типа чердака: эксплуатируемый и холодный. Конструкция кровли выбирается с учетом выбора конструкции чердачного помещения.
В случае планировки холодного чердака, утепляется только перекрытие.
Если планируется мансарда, то нужно будет заняться утеплением крыши.
Конкретно в этом случае создают кровельный пирог.
Пирог состоит из:
- внутренней отделки,
- обрешетки,
- пароизоляционного слоя,
- контробрешетки,
- утеплителя,
- гидроизоляции,
- вентиляционного зазора,
- кровельного материала.
Вариант утепления классического чердака в частном доме
При наличии в доме классического холодного чердака в качестве теплоизолятора выступает снег, что остается зимой на крыше, и воздух, заполняющий чердачное помещение. Тепло удерживают теплоизоляционные элементы, которыми засыпан пол чердака, а также воздух, сдерживающий тепло, поступающее с отапливаемых помещений частного дома. Холодными зимами на чердаке температура остается в пределах 0 градусов.
Совет! В летнее время для регулировки температуры на чердаке можно использовать проветривание окон во фронтонах. Для этого выбирают оконные блоки с открывающимися форточками.
Что собой представляет мансарда
И хотя многие считают, что мансарда – это разновидность чердака, по сути, это совершенно другое помещение, которое от первого отличается размерами. И основной из них высота. Она должна быть не меньше 2,5 м.
Во всем остальном это чердачное пространство, огражденное стропильной системой с уложенным на нее кровельным материалом. Если крыша двускатная, то с двух сторон мансарду ограждают фронтоны – вертикальные стены, подпирающие стропильную конструкцию. Именно в них делают окна и двери с выходом на прилегающий балкон. Но основные стены помещения – это кровля дома с определенным наклоном скатов.
Схема сборки крыши частного дома по слоям используемых материалов
Технология сборки стропильной системы и кровельного материала заключается в том, что между ними обязательно укладывается гидроизоляционный слой, ограждающий деревянные конструкции от неожиданных протечек со стороны кровельного покрытия. Это своеобразная подстраховка. На крышах в основном используется гидроизоляционный материал рулонного типа, который полосами от карниза до конька укладывается перехлестом в размере 20-30 см и креплением к стропильным ногам. Пленка укладывается с небольшим провисом на случай температурного натяжения или расширения, плюс ко всему края соседних полос обязательно скрепляются скотчем или самоклеящейся лентой.
Затем по стропила вдоль набиваются деревянные рейки, которые называются контробрешеткой, а уже на них монтируются поперечные рейки, носящие название обрешетка. На последние и укладывается кровельный материал с креплением.
Вид изнутри мансарды – это стропильные ноги, покрытые сверху гидроизоляционным слоем. Именно эту конструкцию и придется утеплять. Вопрос, как правильно утеплить мансарду изнутри своими руками, подчеркиваем – своими руками – требует в первую очередь определения утеплителя, а точнее, его выбора. Потому что не все современные теплоизоляционные материалы можно использовать самостоятельно. Но будем разбираться со всеми, и обязательно обозначим наилучший из них.
Конечный результат утепления
Утепление мансарды изнутри пошагово
Есть два типа утепления мансарды:
- снаружи;
- изнутри.
Утепление снаружи проще в том случае, если крыша еще не готова. Тогда можно проработать все нюансы, вроде установки обрешетки и материала для крыши, а после приступить к работе по утеплению крыши.
Если крыша уже готова – придется утеплить мансарду изнутри. Он немного неудобный, однако это все-таки лучше, чем заново разбирать крышу.
Рассмотри, как утеплить мансарду для зимнего проживания.
Подготовительные работы
Утепление мансарды изнутри, если крыша уже покрыта, начинается с обработки поверхности антисептическими и противопожарными средствами.
Первые обеспечат защиту от плесени и насекомых, вторые — снизят риск возгорания.
После этого в конструкции ищутся потенциальные «дыры». Это могут быть места соприкосновения крайнего стропила и фронтона из кирпича, либо разного рода стыки в строении.
Устраняются такие недостатки запениванием поверхности или уплотнителем разными материалами. Если этого не сделать – крышу будет продувать, а влагозащита и вовсе может быть бесполезна.
Металл также следует изолировать или убрать. К примеру, металлические накладки лучше заменить крепкими фанерами, а болты можно изолировать монтажной пеной, предварительно окрасив их грунт-эмалью.
Вентиляционные подкровельные продухи
Перед монтажом нужно знать, что если утеплитель используют под стропилами, то пространство помещения уменьшается. Стоит учесть эту деталь, если мансарда имеет небольшой размер.
Лучше всего монтировать утепление на обрешетку, которая расположена под стропилами. В этом случае уменьшается риск появления просветов. Чтобы избежать дыр, нужно правильно подбивать материал.
Не стоит забывать и о вентиляции. На коньке (верхнем ребре скатной крыши), должны быть дефлекторы, обеспечивающие циркуляцию воздуха. Это нужно для того, чтобы образующийся пар, при подъеме к потолку, спокойно выходил наружу.
Когда все будет готово – начинается расчет толщины утеплителя. Он должен быть одинакового размера с балками и не выходить за пределы создаваемой конструкции.
Паропроницаемая мембрана
Она ответственна за удержание пара в помещении и водонепроницаемость. Установка происходит следующим образом: снизу вверх горизонтально укладываем полотно внахлест.
Если берется пленка, и укладывается в нижней части крыши, то новый лист должен на 10-15 сантиметров закрывать предыдущей. Стыки мембраны полностью проклеиваются монтажным скотчем. По итогу должно выйти единое полотно без дыр и зазоров.
Еще существуют мембраны, похожие на обои, однако они больше подходят для наружного утепления.
Основной утеплитель
После фиксации паропроницаемой мембраны начинаем устанавливать сам утеплитель. Если им служит минеральная вата, то она нарезается кусками на 2-3 сантиметра шире пространства между стропилами или обрешеткой.
Не нужно ее туда заталкивать, достаточно лишь немного придавливать. Держаться же она должна самостоятельно, за счет распора. А чтобы она не провисала, можно обтянуть ее капроновой ниткой.
Если используется ЭППС, то установка обязательно должна идти поверх стропил. Если сделать по-другому — это почти гарантированный способ получить дыру в теплоизоляции. Монтироваться ЭППС должны впритык друг к другу.

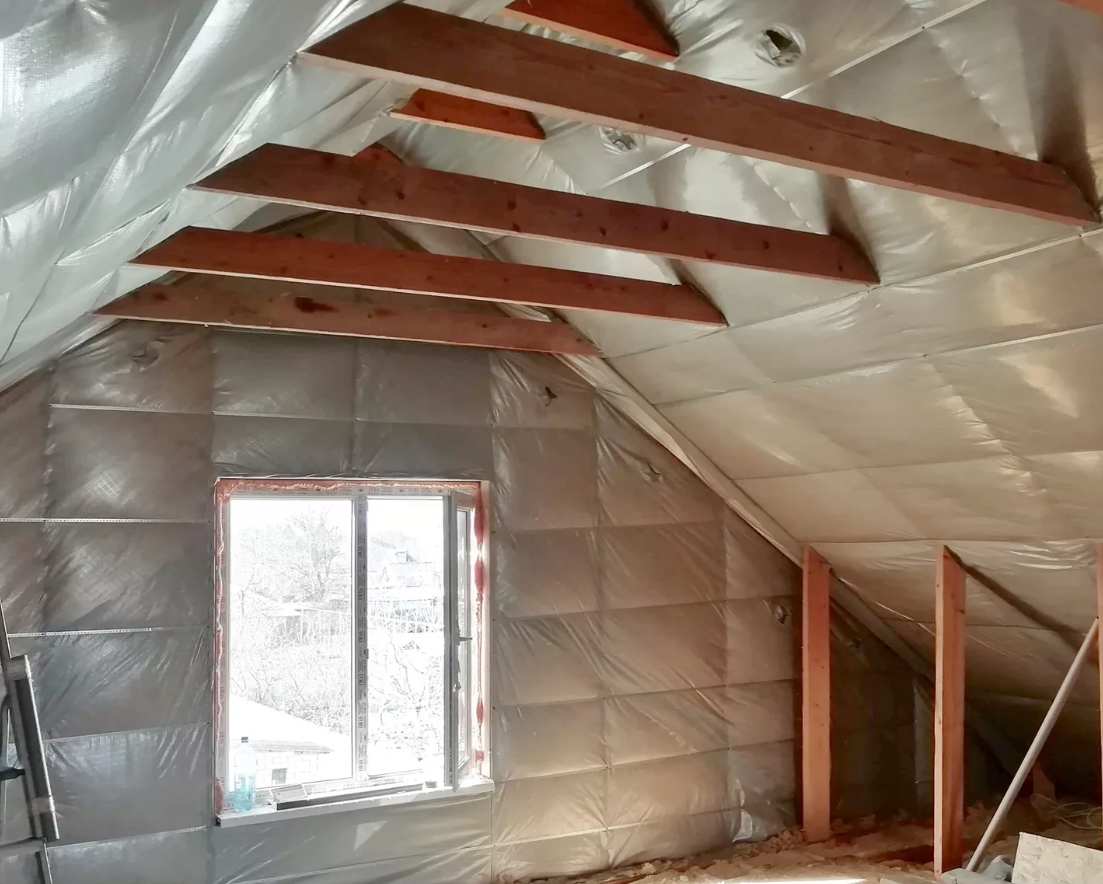

Пароизоляционная пленка
После укладки основного слоя в ход идет пароизоляционная пленка. Если влагонепроцицаемая мембрана защищает утеплитель снаружи, то пленка делает это изнутри, ведь ее задача – не пропускать пар. Способ установки же, как и в случае с самым первым покрытием.
Если при монтаже используется фольгированная пленка, то ее крепят «алюминием» внутрь. Для того закрепления слоя используют или степлер со скобами, или гвоздики с широкой шляпкой.
В местах прилегания пленки к трубам, кабелям и мансардным окнам используется дополнительное утепление в виде односторонней ленты, имеющей теплоотражающие свойства.
Обшивка потолка
Последним этапом установки является обшивка потолка. Сначала накладывается обрешетка из брусков толщиной от 15 до 25 мм. Во время установки между утеплителем и брусками должен оставаться небольшой вентиляционный просвет.
После можно работать над облицовкой.
Для этого неплохо подходит гипсокартон или ДСП. В качестве альтернативы можно сразу использовать вагонку.
Как правильно утеплить двускатную кровлю
- С наружной стороны утеплитель укладывается в 1-2 слоя. Необходимо следить за плотным прилеганием стыков к стропилам. В утеплителе не должно оставаться сквозных отверстий.
- После укладки утеплителя он должен быть накрыт гидроизоляцией (с внешней стороны стропил). Гидроизоляционный материал разматывается из рулона и прибивается к стропилам с небольшим провисом при помощи скоб.
Надо быть внимательным не перепутать верхнюю и нижнюю стороны мембраны.
Верх обладает гидроизоляционными качествами и не пропускает влагу, а нижняя часть должна пропускать влагу и испарения. Слои делаются с 15-сантиметровым нахлестом.
- При проведении монтажа необходимо следить, чтобы утеплитель и мембрана не соприкасались. Между ними должно оставаться расстояние от 2 до 5 см. В верхней части, у конька, по всей его длине надо просверлить вентиляционное отверстие небольшого размера. 10 см мембраны не следует соединять. Этот прием создает дополнительную тягу, благодаря чему воздушный поток будет выдувать влагу из подкровельного пространства.
- После укладки мембраны на стропила необходимо позаботиться о дополнительной вентиляционной полости. С этой целью вдоль стропил (прямо на них) набивают брусок размером 25 х50, 50 х 50 мм. Его можно изготовить из кусков в 1,5-2 м.
- Поперек стропил, поверх брусков, набивается обрешетка (шаг должен составлять 15-30 см).
Как обрешетку, так и брусок лучше обработать антисептическим раствором.
- Созданный зазор для вентиляции удаляет конденсат и влагу и с мембраны, и со стропильной системы. На обрешетку монтируется соответствующий кровельный материал: гофрированный лист, металлочерепица и т.д.
- По обрешетке с внутренней стороны крепится пароизоляция. Это позволяет избежать попадания испарений из внутреннего помещения в слой утеплителя.
Вместо обрешетки из досок можно использовать прибитую к стропилам (с внутренней стороны) капроновую веревку.
Другой способ: натянуть по стропилам пароизоляцию, а сверху набить обрешетку.
Завершив монтаж пароизоляции, приступают к следующему этапу:
- На стропила набивают рейки (20 х 30 мм), а на них – внутреннюю обшивку: фанеру, вагонку, блокхаус и т.д.
- В нижней части кровли материал должен свисать и располагаться таким образом, чтобы влага и образующийся конденсат стекали в желоб и не достигали утеплителя.
- Утепление кровли необходимо для сохранения в доме тепла.
- К работам надо относиться особенно тщательно при планировании устройства мансарды.
- Утепление проводят тремя способами: материал укладывают между стропилами, на стропилах или под стропилами.
- Материал для теплоизоляции должен соответствовать нескольким основным требованиям: быть влагонепроницаемым, сохранять форму и не выделять токсических веществ.
- Универсальным утеплителем является УРСА.
- Очень часто используют также минеральную вату и шпательные утеплители.
- При проведении работ необходимо придерживаться определенной последовательности действий.
Технология утепления мансарды изнутри
Как и всякое помещение, мансарда имеет пол, крышу и потолок, теплоизоляция каждого из этих элементов имеет нюансы, которые достойны более подробного рассмотрения.
Утепление крыши мансарды производится, учитывая особенности выбранного изоляционного материала. Если используется минеральная вата, либо другой рулонный утеплитель, отрезать его следует с запасом 2-3 см, что обеспечит надежность крепления между стропилами и позволит избежать дополнительных методов крепления. Если используется листовой материал, необходимо учитывать легкость возгорания таких утеплителей как пенопласт. Утепление мансарды вспененным полиуретаном и эковатой лучше доверить профессионалам.
Утепление пола мансарды проводится по аналогии с крышей и никаких принципиальных различий не имеет. Исключение может составить только утепление при помощи керамзита
Поскольку сыпучие теплоизоляторы рассмотрены не были, в этой части статьи уделим внимание этому вопросу. В принципе, утеплять полы керамзитом вполне приемлемый вариант, как по стоимости, так и по качеству утепления. Есть только один нюанс, на который стоит обратить особое внимание
Дело в том, что если в качестве чернового пола используется цементная стяжка, следует ее большой вес, который создаст дополнительную нагрузку на несущие стены и фундамент
Есть только один нюанс, на который стоит обратить особое внимание. Дело в том, что если в качестве чернового пола используется цементная стяжка, следует ее большой вес, который создаст дополнительную нагрузку на несущие стены и фундамент
Утепление стен мансарды производят с учетом свойств выбранного утеплителя и конструктивных особенностей. Единственным отличием в технологическом процессе является необходимость устройства гидроизоляции, поскольку мансарда является местом повышенной концентрации различных испарений.
Таким образом, утепление мансарды изнутри, если крыша уже покрыта принципиальным не является, поскольку при правильном использовании любой современный утеплитель может обеспечить требуемые параметры тепло и звукоизоляции мансарды. Безусловно, такие виды утеплителей как, эковата и вспененный полиуретан более эффективны, но их высокая стоимость по карману далеко не каждому, а учитывая приемлемый результат, обеспечиваемый более дешевыми изоляторами, целесообразность их использования сомнительна.
Как утеплять крышу дома изнутри: подготовка
Мы уже знаем, что при выборе теплоизоляционного материала в первую очередь следует исходить из конфигурации, которую имеет кровля. Для кровли скатного типа утеплитель не требует дополнительных затрат. А вот для четырехскатной кровли проведение дополнительных работ во время укладки утеплителя — главное условие создания качественного утепления. Этот фактор оказывает влияние и на технику работ по монтажу утепления. Прежде чем приступить к утеплению, необходимо выполнить следующие этапы:
- первым делом необходимо проверить элементы кровли. Если были выявлены повреждения отдельных конструкций или обнаружены следы гниения, то их необходимо заменить;
- следующим шагом нужно провести обработку элементов конструкции крыши специальным составом против гниения;
- далее выполняется проверка проводов и элементов водопровода и системы отопления, если таковые имеются под крышей.
