Способы утепления вентиляционной трубы в частном доме

Материалы

И, наконец, заветный вопрос: чем утеплить вентиляционную трубу? Давайте устроим небольшой обзор современных утеплителей, которые могут успешно применяться для вентканалов.

Требования

Начнем с того, что сформулируем наши пожелания.

• Теплоизолирующие качества будут, разумеется, приоритетной характеристикой утеплителя.
• Пожарная безопасность. Утепленная вентиляционная труба при пожаре не должна стать магистралью для распространения пламени.
• Цена по возможности не должна быть заоблачной.

Минеральная вата

Непревзойденная дешевизна. Любой другой утеплитель обойдется дороже.

Минеральная вата толщиной 50 миллиметров поставляется в рулонах.

Абсолютная пожарная безопасность.

• Довольно трудоемкий монтаж. Вентканал обворачивается слоем минеральной ваты; затем он заворачивается в фольгу (что допустимо только во внутренних помещениях) или защищается оцинковкой. Снаружи конструкция стягивается бандажами.
• Необходимость защищать органы дыхания и глаза при работе с материалом. Любой, кто хоть раз работал с минеральной ватой (или стекловатой, которая отличается лишь толщиной волокон), наверняка сохранил о ней самые неприятные воспоминания.
• Материал со временем слеживается. Появляются просветы в утеплении.
• Увлажнение приводит к потере теплоизоляционных качеств.

Части недостатков лишено готовое решение на основе минеральной ваты – утепленная гофра для вентиляции, представляющая собой двухслойный рукав из алюминиевой фольги с армированием стальной проволокой. Однако она подразумевает прокладку вентиляции с нуля.

Пенопласт

Готовая разъемная скорлупа из плотного пенопласта (пенополистирола) во многих отношениях удобнее.

Процесс утепления не связан с риском для здоровья и сравнительно прост. Как утеплить вентиляционную трубу пенопластовой скорлупой? Просто надеть на вентиляцию две половинки разъемной теплоизоляции и сдавить их, чтобы соединение “шип-паз” зафиксировалось.

Схема делает понятным способ соединения.

• Материал обеспечивает прекрасную теплоизоляцию и практически не меняет со временем своих теплоизолирующих свойств, независимо от колебаний влажности.
• Пенопласт дешев. Именно в силу дешевизны он является основным кандидатом среди утеплителей, если вы планируете утепление лоджии или фасада частного дома (см. подробнее статью Как утеплить лоджию и что для этого потребуется).

• Пенопласт прекрасно горит с выделением токсичных продуктов сгорания.
• Скорлупу легко применять только на прямых участках воздуховодов.

Пенополиуретан, пенополипропилен

Скорлупа может изготавливаться не только из пенопласта. Два других вспененных пластика по способу применения сходны с пенопластовой теплоизоляцией.

• Оба материала обладают несколько большей механической прочностью.
• Они дороже.
• Для фиксации приходится накладывать бандаж. В его качестве часто используется обычная вязальная проволока.

Скорлупа из пенополиуретана.

Вспененный полиэтилен

В продаже этот материал можно встретить в виде разрезных трубок различного диаметра. Они надеваются на трубу вентиляции – и, собственно, работы по теплоизоляции завершены.

Материал дешев и не боится влажности, механических воздействий умеренной силы и грызунов.

Однако в тех случаях, когда нужно утеплить вентиляцию в холодной климатической зоне, можно обратить внимание на две других разновидности утеплителей на основе вспененного полиэтилена

• Пенофол и его аналоги представляют собой пенополиэтилен с нанесенным слоем алюминиевой фольги. В нашем случае она полезна тем, что утепленная труба будет собирать меньше пыли: пористая поверхность пенополиэтилена склонна накапливать загрязнения.
• Самоклеющийся утеплитель на основе того же пенополиэтилена снабжен липким слоем, упрощающим работу. Если вы хоть раз выполняли утепление пластиковых окон или стальных дверей резиновым или поролоновым уплотнителем, вы уже сталкивались со способом его фиксации: достаточно просто удалить защитную глянцевую бумагу и прижать материал к поверхности (см. также статью Чем утеплить окна – готовимся к зиме).

Материал очень удобен для утепления труб квадратного или прямоугольного сечения.

Толщина утеплителя может достигать 10 миллиметров; при необходимости он может быть уложен на вентиляционные трубы в несколько слоев.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

• минеральная вата;
• стекловата;
• пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
• производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

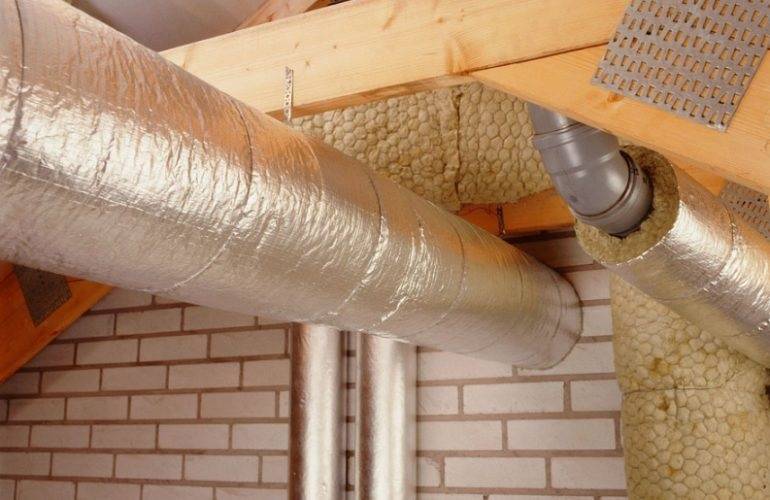

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

• это один из самых дешевых теплоизоляционных материалов;
• его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
• толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

• это не токсичный материал;
• обладает он звуко- и пароизоляционными качествами;
• на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

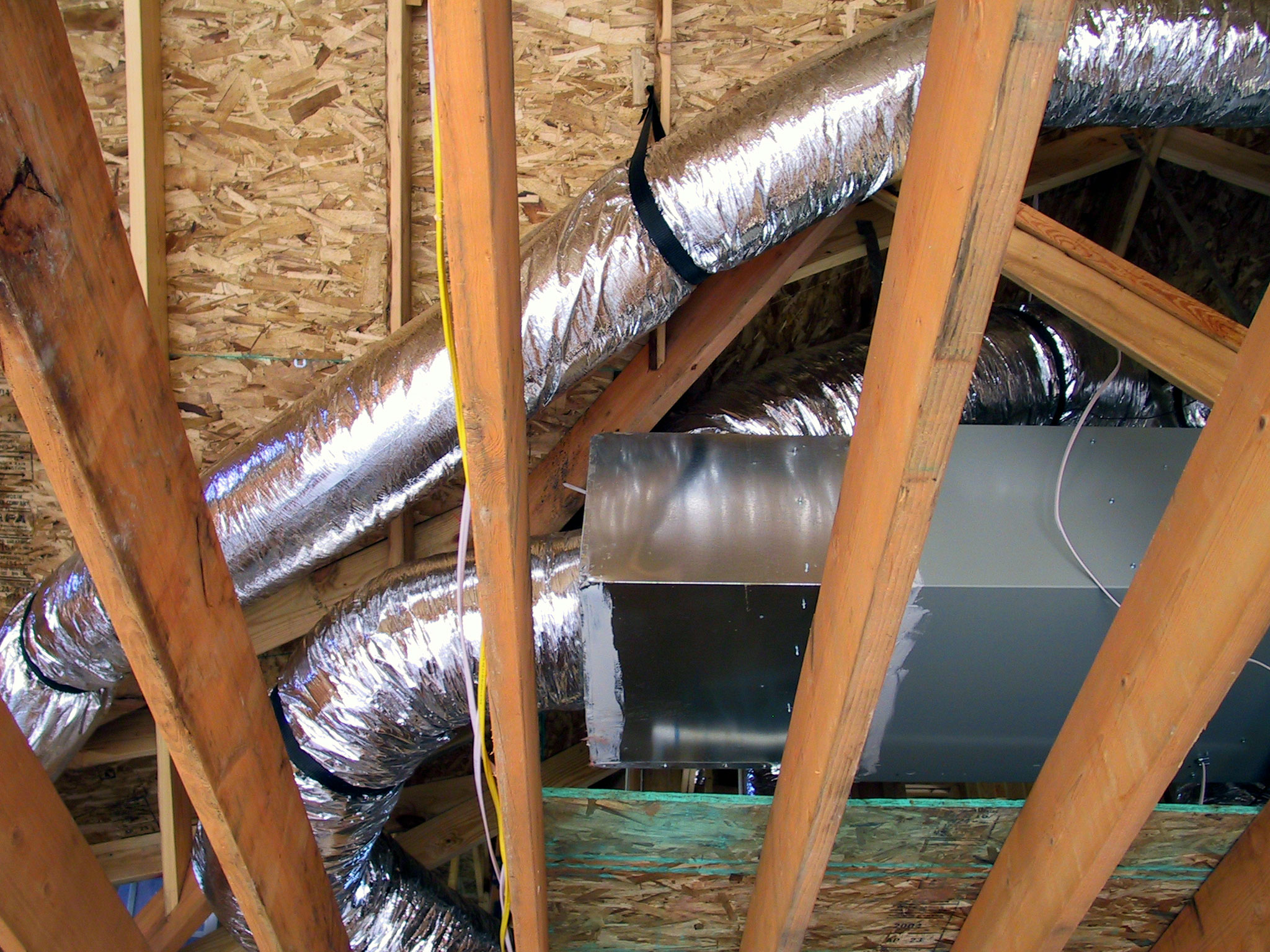

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Готовые утепленные трубы – плюсы применения

Для любителей упрощенного монтажа существует предложение, не требующее дополнительной теплоизоляции. Это так называемые сэндвич-трубы со слоем утеплителя заводского изготовления. Конструкция изделий довольно простая: между двумя каналами разного диаметра вставлен защитный слой из базальтового волокна.

Технические характеристики

Утепленные изделия предназначены для сооружения дымоходов и вентиляционных систем, причем в первом случае предпочтительнее продукция из нержавейки, во втором – из оцинковки. За сохранение тепла и защиту от влаги отвечает слой минваты, обладающий следующими свойствами:

• коэффициент теплопроводности – 0.038-0,051 Вт/(м*К);
• водопоглощение – 2 %;
• прочность – от 5 кПа до 80 кПа;
• горючесть – Г1 (слабогорючий).

Минеральная основа способствует сохранению структуры волокон даже после длительного использования, появление грибка и плесени исключено. Высокая температура плавления изолирующего вкладыша (около 1100 ºС) делает изделия пожаробезопасными, а комбинированный состав – прочными и поглощающими внутренние шумы.

Утепленные трубы для дымоходов

Единственный минус продукции – высокая цена по сравнению с обычными деталями, однако если сложить стоимость всех материалов при раздельном утеплении и прибавить к этому трудовые затраты, разница в цене заметно сократится.

Особенности монтажа

Если вы по своему образованию или роду деятельности связаны с установкой внутридомовых коммуникаций, то вам не оставит труда самостоятельно составить схему вентиляционной системы. В противном случае рекомендуем обратиться в агентство, где не только составят проект, но и посоветуют наиболее оптимальные материалы. Для тех, кто привык строить сам, напоминаем:

• чем шире сечение труб, тем легче производится циркуляция воздушных потоков (рекомендованный минимальный диаметр – 140 мм);
• если в частном доме имеется несколько воздухоотводов (чаще всего так и бывает), они должны соответствовать друг другу, чтобы сохранить равновесие тяги;
• короткие каналы не стоит делать узкими.

Старайтесь использовать одинаковый тип труб и теплоизоляции, если нарушен естественный воздухообмен, подумайте над устройством принудительной вентиляции.

Недостатки и способы их предотвращения

Недостатков, влияющих на процесс эксплуатации, у утепленных изделий нет. Некоторым не нравится более солидный вес: два слоя стали тяжелее, чем полимерные или гофрированные аналоги такого же размера. Однако на качество монтажа вес не влияет, поэтому данную характеристику можно не учитывать.

Монтаж чехлов из минваты

Если напрягает стоимость, произведите расчеты: определите разницу между утепленными изделиями и комплектом трубы + утеплитель с гидроизоляцией (включая средства фиксации). При небольшой разнице сумм выбирайте тот материал, который легче устанавливать.

Утепление вентиляционных труб и воздуховодов: материалы и технология

Для поддержания в помещениях оптимального влажностного и температурного режимов необходимо утепление вентиляционных труб. Теплоизоляция систем вентиляции предотвращает образование конденсата, влекущее за собой постепенное разрушение труб, потерю ими первоначальных эксплуатационных и технических параметров.

Утепленный воздуховод прослужит дольше

Наружная и внутренняя теплоизоляция труб вентиляции

Утепление вытяжных труб выполняет следующие функции:

• Обеспечивает огнестойкость, предотвращает в случае возгорания распространение огня.
• Предупреждает возникновение конденсата на наружной и внутренней поверхности трубы.
• Снижает теплопередачу между внешней средой и воздухом в системе.
• Уменьшает вибрацию и шум, возникающие во время движения воздуха.

Утепление вентиляционной трубы может быть выполнено изнутри или снаружи. При внутренней теплоизоляции требуется для сохранения необходимой пропускной способности воздуховода увеличивать его сечение.

Наружная теплоизоляция воздуховода

Еще одно обстоятельство при выборе, нужно ли утеплять вентиляционную трубу внутренним способом – это возможность появления при таком решении очагов бактерий, возникновения отложений грязи и пыли, из-за которых материал может начать утрачивать свои свойства. При наружном утеплении эти недостатки отсутствуют. Теплоизоляция снаружи трубы в случае возгорания значительно уменьшает риск распространения огня.

Материалы для утепления систем вентиляции

Теплоизоляция вентиляционных труб производится с использованием различных материалов:

• Минеральные волокна. Теплоизоляционные материалы из стекловаты или минеральной ваты производят в виде полужестких или жестких трубных панелей и секций, в виде материала, которому посредством прессования во время укладки можно придать требуемую форму и плотность.
• Войлок. При внутренней укладке рулонный войлок защищают стекловолокном с поверхностной пропиткой. При наружной – алюминиевым армированным крафт-листом. Трубные секции применяют для наружной облицовки с алюминиевой армированной защитой.
• Пеноэластомеры являются гибкими пеноматериалами, имеющими закрытые поры. Относятся к самогасимым материалам. Этот утеплитель не подвержен действию микроорганизмов и плесени, стойкий к паропроницанию и влагопоглощению.
• Производные полимеризации углеводов (полиэтилен, полиуретан, поливинилхлорид). Как правило, выпускаются в виде трубных секций, блоков, пластин.

Пенополистироловый утеплитель

Вентиляционные трубы утепленные пенополистиролом коррозии подвержены в меньшей степени, что в значительной мере увеличивает их срок службы.

Для установки пенополистирольной скорлупы иметь специальные навыки не требуется. Для ее монтажа:

1. Определить размер скорлупы, который необходим.
2. Пилой или ножом нарезать скорлупу.
3. Установить на трубу части скорлупы со смещением на несколько сантиметров между собой, боковые стыки тщательно замкнуть.

Полипропилен и пенополиуретан

Эти материалы обладают значительно более низкой теплопроводностью и высокой огнеупорностью. Трубы вентиляции утепляются пенополиуретаном и полипропиленом следующим образом:

1. Определить требуемый размер.
2. Нарезать из материала полуцилиндры.
3. Обеспечить припуск покровного слоя.
4. Выполнить на вентиляционные трубы монтаж полуцилиндров.
5. Надежно закрепить стыки с помощью бандажей.

ППУ (пенополиуретановая) скорлупа для труб

Утепление вспененным полиэтиленом

Этим материалом утепленная труба для вентиляции – самая популярная на сегодняшний день. Вспененный полиэтилен представляет собой готовую оболочку, полностью облегающую и изолирующую трубы.

Для выполнения теплоизоляции труб:

1. Выполнить замеры материала.
2. Изоляционную оболочку разделить по специальному шву.
3. На трубе закрепить оболочку.
4. При помощи монтажного скотча или клея зафиксировать стыки и швы изоляционных оболочек.

Для воздуховодов квадратного сечения выпускают вспененный полиэтилен в рулонах (например, Энергофлекс Star Duct)

Независимо от того, чем утеплить вытяжную трубу, расположения теплоизоляционного материала, главное – предотвратить мостики холода, которые снижают эффективность утепления, и обеспечить высокую паростойкость

Для этого особое внимание необходимо уделить местам стыковки каналов с конструкциями здания, где наибольшая вероятность появления мостиков холода

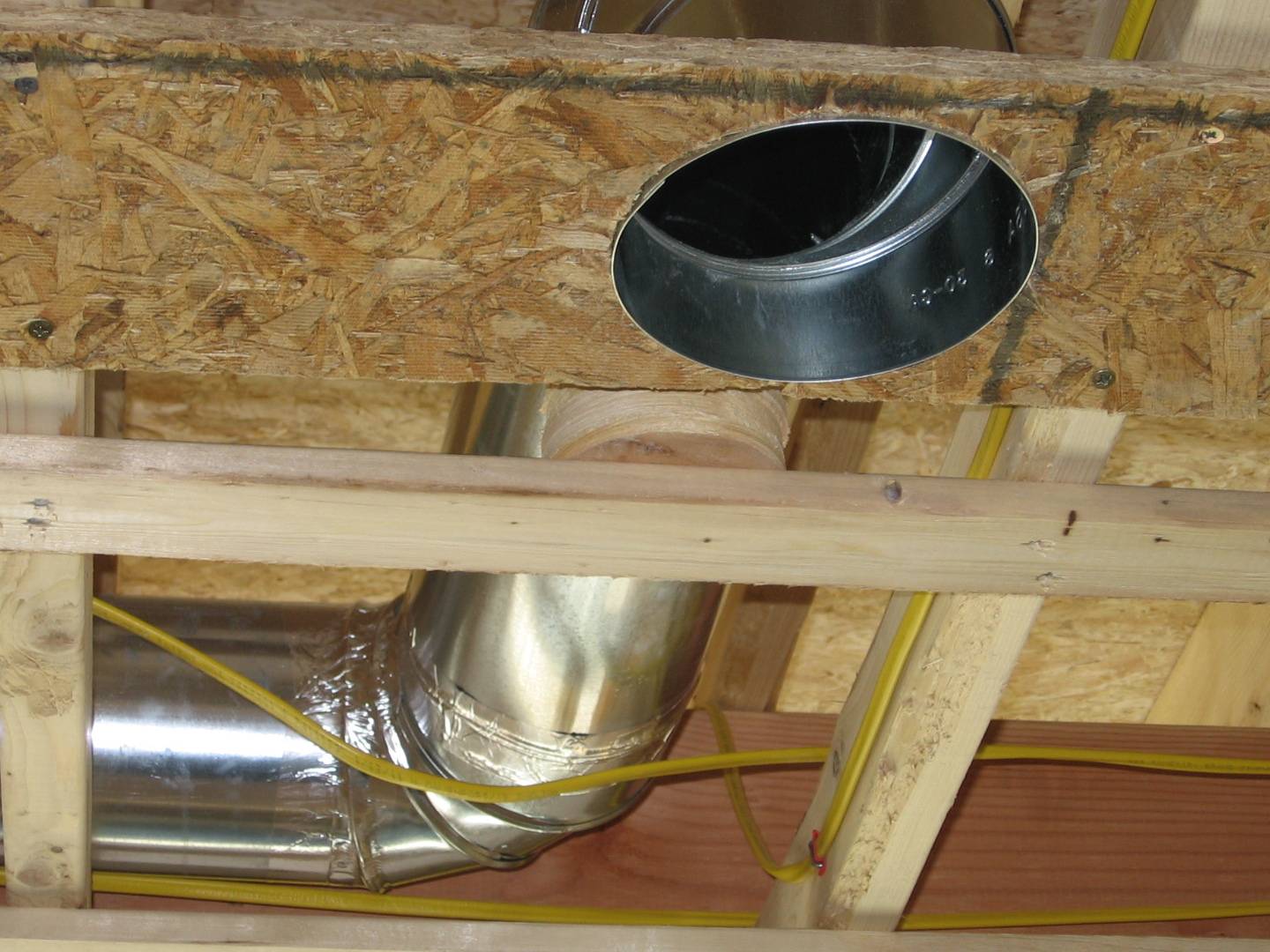

Монтаж трубной системы своими руками

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Выбор лучшего материала

Чтобы теплоизоляция любых: пластиковых, металлических и разных других вентиляционных труб оказалась достаточно эффективной, но и не ударила по бюджету – следует правильно выбрать утеплитель. Сегодня существует достаточно богатый выбор материалов для этого, как доступных так и достаточно дорогостоящих. Самыми рекомендуемыми вариантами являются следующие виды утеплителя:

• Минеральная вата. Недорогой пожаробезопасный вариант, доступный практически в любом строительном магазине. Обратной стороной доступности минеральной ваты является трудоёмкость монтажа и необходимость последующей ее защиты фольгой или оцинковкой. Боится влаги.
• Каменная вата. Обладает достоинствами минеральной ваты, а также ее недостатками. Со временем слеживается и теряет свои теплоизоляционные свойства.
• Пенополиуретан и пенопласт. Разъёмные конструкции для труб определенного диаметра. Недорогие, но обеспечивающие отличную тепло- и влагоизоляцию. Недостатком материалов является высокая пожароопасность и достаточно низкая устойчивость к механическим повреждениям.
• Вспененный полиэтилен. Утеплитель, предлагаемый в виде готовых трубок разного диаметра. Недорогой, отличатся хорошими показателями теплоизоляции, не боится влаги. Недостатком является необходимость надевать теплоизолятор на трубу воздуховода, что неудобно или даже иногда невозможно.

Выбор – чем утеплить вентиляционную трубу – каждый проводит сам. Основное правило, на которое рекомендуется опираться при выборе – приобретать тот материал, который наиболее полно решит проблему конденсата частной вентиляционной сети.

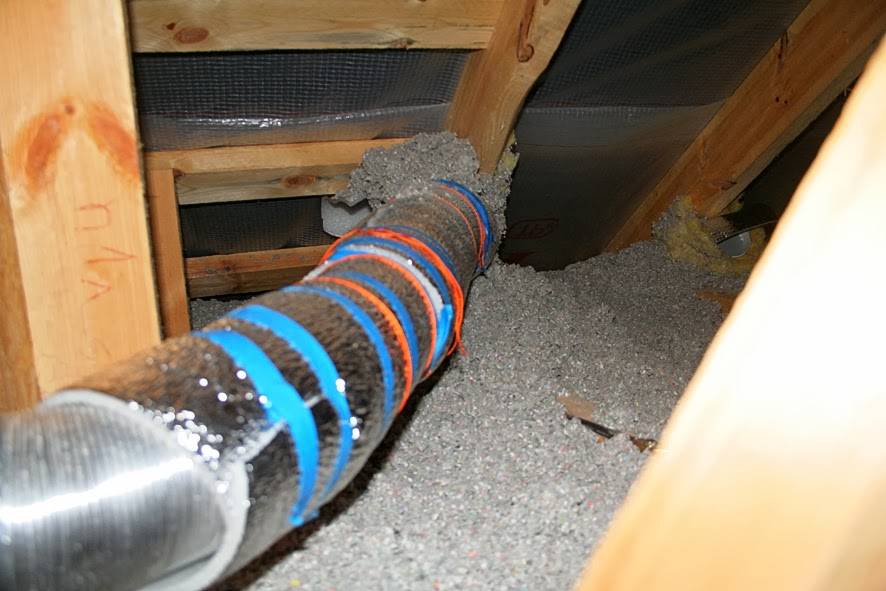

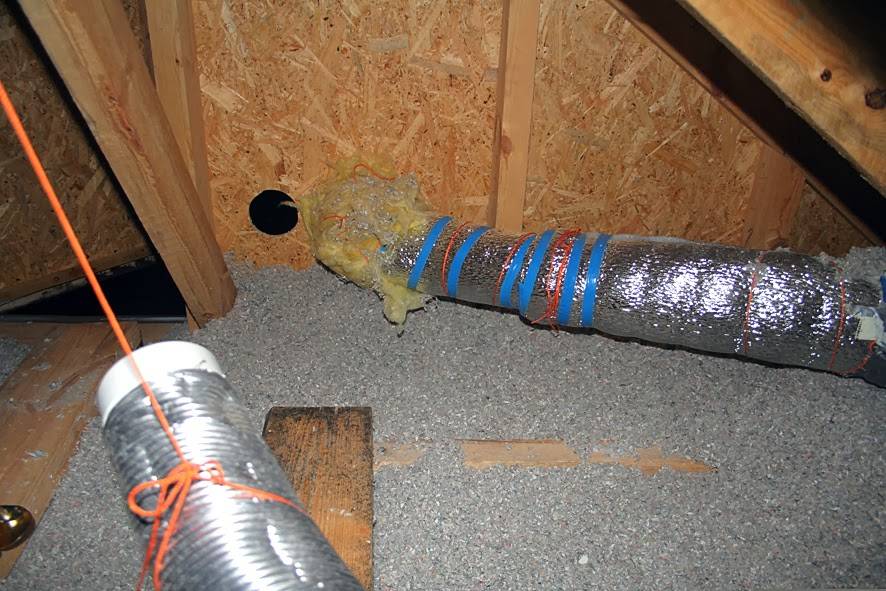

Порядок утепления вентиляции на холодном чердаке

Все теплоизоляционные мероприятия выполняются по нормам, регламентированным СНиПом 2.04.14-88. Здесь даны четкие указания, где и как организовывать утепление вентиляции.

При монтаже изоляционного слоя следует соблюдать главное правило: изоляцию следует крепить максимально плотно, чтобы между вентиляционным каналом и утеплителем не оставалось никаких зазоров. Монтаж каждого из материалов имеет свои особенности.

Особенности изоляции минеральной ватой

При утеплении минватой нельзя забывать, что она гигроскопична.

Этот факт накладывает отпечаток на порядок работ:

1. Трубную разводку на холодном чердаке оборачивают гидроизоляционной мембраной, не оставляя зазоров и щелей.
2. Наматывают минеральную вату внахлест, с перекрытием предыдущих полос. Толщина слоя должна соответствовать СНиПу.
3. Поверх утеплителя наматывают слой гидроизоляции.
4. Всю конструкцию стягивают специальными бандажами.

Трубу прямоугольного сечения можно утеплить минеральной ватой в матах. Сначала выкраивают заготовки необходимых размеров, и, обложив ими трубу, стягивают вязальной проволокой, хомутом либо скотчем.

При работе со стекловатой необходимо помнить о личной безопасности. нельзя допускать, чтобы частицы материала попадали в дыхательные пути, глаза

Во внешних углах воздуховодов с монтажом изоляции возникают определенные трудности, сразу достичь необходимой герметичности не удастся. Поэтому по окончании устройства основного теплоизоляционного покрытия кусками материала заполняют оставшиеся промежутки.

Изоляция вентиляции на холодном чердаке пенополистиролом

Если материал имеет форму плит, следовательно, утеплять им можно воздуховоды прямоугольного сечения. Технология работ по утеплению такая же, как и при укладке минеральной ваты. Единственное отличие — необязательное устройство гидроизоляции. Решение принимается исходя из плотности теплоизоляционного материала.

Так, в случае применения ППС-40, гидроизоляция нужна, а если будет использован ППС-60, гидроизоляция необязательна. Плиты должны стыковаться плотно, щели и зазоры необходимо заполнить монтажной пеной.

Теплоизоляция при помощи цилиндров

Специальные скорлупы для утепления вентиляции изготавливают из многих утеплителей:

• минеральной ваты;
• пенополиуретана;
• пенополистирола;
• полиэтилена.

Применяют их в случае использования для устройства вентиляции труб круглого сечения. Существует несколько разновидностей такой теплоизоляции:

• цельная с продольным разрезом;
• двух, трех, четырехсекционная.

Цилиндры подбирают по диаметру воздуховода. Чем больше сечение трубы, тем из большего числа частей состоит скорлупа. Если это цельный цилиндр, его раскрывают по разрезу и надевают на воздуховод.

Для установки цилиндра из пенопласта не нужны специальные знания. Монтаж заключается в сжатии частей утеплителя и фиксации соединения

Цилиндр удобен в качестве изоляции для прямых участков. В местах, где воздуховод поворачивает, одеть его не получится. В этих зонах применяют маты. Среди утепляющих материалов такого типа цилиндры из минеральной ваты, полистирола и полиэтилена имеют самую низкую стоимость. Наиболее дорогой вариант — скорлупа из вспененного каучука.

Очень удобный вариант для утепления вентиляции своими руками — самоклеящийся утеплитель, т.е. пенофол марки «С». С одной его стороны имеется фольга, с другой — полиэтиленовая пленка с нанесенным на нее клеевым составом. Клеящаяся сторона защищена дополнительным слоем пленки. Перед монтажом ее удаляют.

Материал раскраивают под размер, соответствующий периметру воздуховода. На следующем этапе утеплителем закрывают трубу, складывая края внахлест 50 мм. Стык заклеивают фольгированной лентой.
