Как защитить ленточный фундамент от сезонных изменений грунта?
Массивный ленточный фундамент, основание которого находится на большой глубине, не единственный вариант защиты дома от сил морозного пучения. Об этом свидетельствует опыт скандинавских стран, расположенных севернее большей части европейской России. Строители в этих странах сталкиваются с проблемой морозного пучения повсеместно. Однако им удалось создать решение, позволяющее использовать на пучинистых грунтах экономичные ленточные фундаменты мелкого заложения. Между фундаментом и пучинистым грунтом создается барьер из утеплителя. Непрерывный подземный слой и утепление внешней части фундамента повышают надежность основания.
Мелкозаглубленный фундамент по технологии Утепленная шведская плита
При устройстве мелкозаглубленного фундамента под лентой устраивают песчаную подушку. Она выполняет роль амортизатора, принимая на себя силы, которые в случае применения обычной технологии давили бы на фундамент. Непрерывный слой утеплителя укладывается на подушку, и лента возводится поверх этого слоя. Снаружи фундамент защищает Г-образная «юбка», частично заглубленная в грунт. Технология дает возможность заглублять фундамент не более чем на 40-50 см.
Для организации такой защиты требуется утеплитель, обеспечивающий высокую прочность на сжатие и изгиб, не теряющий прочности при широком диапазоне температур. Этими характеристиками обладает экструзионный пенополистирол. Температурный диапазон эксплуатации прочного экструзионного пенополистирола от – 70 до + 75 градусов по Цельсию. Структура материала, состоящая из замкнутых ячеек, является естественным барьером для влаги. По данным производителей, пенополистирол поглощает лишь около половины процента от объема материала за весь период эксплуатации. Это означает, что плиты не нуждаются в дополнительной защите перед закладкой под фундамент
Эта характеристика приобретает особую важность с учетом сезонных изменений, которые происходят с водой, содержащейся в грунте. Вода не проникает в толщу материала и не разрушает его изнутри при расширении объема
Прочность материала также играет важную роль. Особенную актуальность приобретает этот параметр при заливке уложенной на подушку ленты бетоном и засыпке котлована после монтажа фундамента. По данным производителей, прочность плит на сжатие при постоянной нагрузке составляет не менее 8 тонн на кв. метр. Это позволяет засыпать котлован грунтом, не опасаясь повреждений.
Теплый пол

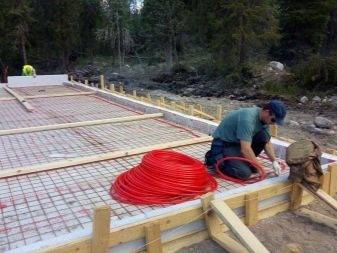

Монтируют трубы теплого пола после укладки первого каркаса арматуры. От края фундамента отступают 15 см.
Теплый пол можно укладывать по разным схемам, которые приведены на рисунке.
Чтобы избежать понижения давления в трубах, контуры не делают длиной более 100 м. Если необходимо сделать несколько петель, лучше разделить их на более короткие и каждую подсоединить к коллектору. Коллектор лучше располагать в отапливаемом помещении.
Для теплого пола можно применять трубы из:
- металлопластика,
- полиэтилена.
Эти материалы обладают долговечностью, прочностью, не подвержены коррозии.
Чем ближе расположены витки трубы теплого пола, тем выше будет температура. По нормам, минимальное расстояние между ними — 10 см, максимальное — 25 см. Более густо укладывают витки возле стен, в центре помещения — более редко. После укладывания трубы подключают к коллектору и опрессовывают, чтобы выявить негерметичные места.
Опрессовка проводится воздухом давлением 5 атм или водой. Если используется воздух, то все соединения промазываются мыльным раствором, чтобы по появлению пузырей найти негерметичный участок. Согласно технологии, при опрессовки вся труба должна быть раскатана и присоединена к коллектору.
Внимание!
Перед заливкой бетона желательно накачать трубы воздухом, чтобы они не сплющились под весом раствора. В дальнейшем может понадобиться проложить дополнительные коммуникации (электропроводку, интернет, кабельное телевидение)
Поэтому желательно заранее заложить несколько дополнительных каналов, в которых потом можно будет пропустить провода
В дальнейшем может понадобиться проложить дополнительные коммуникации (электропроводку, интернет, кабельное телевидение). Поэтому желательно заранее заложить несколько дополнительных каналов, в которых потом можно будет пропустить провода.
Устройство утепленного финского основания
Популярный утепленный финский фундамент, технология которого довольно проста, имеет ряд особенностей. Для правильной укладки такого базиса необходимо выполнять определенные процедуры, именно от них будет зависеть качество основания. Порядок действий следующий:
- Для начала понадобится выбрать место, где будут проводиться строительные работы.
- При выборе строительства участка обязательно нужно учитывать тип рельефа и его особенности.
- Выполняется разметка местности. Ее нужно делать с запасом примерно в 50 см.
- Удаляется плодородный слой грунта.
- Вырывается котлован с глубиной равной уровню песчаной подушки и подходящей для слоя подсыпки.
- Осуществляется монтаж дренажной системы.
- Под подушку производится установка гидроизоляционного слоя и его армирование.
- Выполняется монтаж опалубки.
- Проводятся все коммуникации.
- Заливается плитный участок.
Устройство утепленного финского фундаментаИсточник uteplenieplus.ru
Все эти работы нужно выполнять с большой ответственностью, так как от них зависит качество основания и всей постройки. При возникновении любых возможных осложнений лучше всего незамедлительно обратиться за помощью к специалистам.
Разметка и вырывание котлована
При разметке финского базиса понадобится учитывать те же факторы, что и при строительстве мелкозаглубленного ленточного основания:
- Нужно учесть расстояние до соседской территории, проезжей части, наружных коммуникаций.
- Разметка выполняется с помощью специальных колышков. Между ними натягивается лента или шнур.
Разметка фундаментаИсточник grounde.ru
Возведение на плодородном слое почвы категорически запрещено, так как на ней за несколько лет непременно произойдет усадка. Его понадобится полностью удалить. Также по периметру нужно будет вырыть траншеи, при выборе размера которых нужно учитывать следующие нюансы:
- Ширина ленты у подошвы должны быть примерно 0,6-0,8 м.
- Размер утеплителя под отмосткой будет варьироваться от 0,6 до 1,2 м.
Пучинистая почва для обратной засыпки использоваться не может, так что обычно она вывозится со строительного участка. Ямы вырываются под всеми несущими стенами, включая внутренние.
Обустройство дренажной системы
Дренаж будет размещаться по периметру ленты на уровне нижней части, для его монтажа расширять котлован не понадобится. Но понадобится углубить дно ямы на 50 см. Процесс дренирования выглядит следующим образом:
- Во всех траншеях по периметру постройки создается уклон в общую сторону от 4 до 7 градусов.
- На геотекстиль осуществляется укладка нерудного материала. Слои должны иметь толщину в 10 см, каждый из них тщательно утрамбовывается.
- Производится гидроизоляция подошвы при помощи рулонного материла. Он укладывается в несколько слоев по бокам.
Дренажная системаИсточник ecoteploiso.ru
В некоторых случаях от дренажной системы можно будет отказаться. Она используется только в случае высокого уровня грунтовых вод.
Выполнение гидроизоляции
Хорошую эффективность и продолжительную службу способна обеспечить только объемная гидроизоляция. При монтаже несъемной опалубки, боковые части базиса останутся без должной защиты. В связи с этим рекомендуется использовать пенетрирующие добавки при замешивании бетонного раствора.
Гидроизоляция укладывается только по внешнему периметру основания. Лучше всего использовать наплавляемый или наклеиваемый вариант материала. Если применяется съемный вариант опалубки, базис может обрабатываться эпоксидными мастиками или облицовываться рулонным гидростеклоизолом. Сочетание этих способов позволит обеспечить срок службы конструкции на протяжении 70-80 лет.
Мембранная гидроизоляцияИсточник skelbiu.lt
Заливка плит
При толщине плит в 10-15 см и отсутствии больших нагрузок на конструкцию, будет достаточно одного армирующего пояса. Так как лента основания представляет собой решетку, конструкция предусматривает несколько отдельных стяжек в разных помещениях. Так что заливку за один раз можно будет произвести без особых проблем. Процедура бетонирования следующая:
- Осуществляется закладка узлов для ввода коммуникаций, если они не были проведены преждевременно.
- Производится укладка бетона от угла. Уплотнение выполняется при помощи специального вибратора.
- Во время высыхания поверхность рекомендуется накрыть пленкой, чтобы обеспечить защиту от ветра и осадков. Также ее понадобится периодически увлажнять.
Заливка фундаментаИсточник dom-expert.by
Подготавливаем основу
По своей сути УШП являет собой одну из разновидностей тёплых фундаментов. Она нашла своё применение при возведении зданий в суровых северных климатических условиях. Утеплённая шведская плита способна одновременно выполнять целый ряд ключевых функций. Так, к примеру, он представляет собой непосредственно саму фундаментную основу. Следующая функция, с которой он успешно справляется, заключается в обеспечении отопления. Наибольшей популярностью пользуется такое основание в процессе возведения построек, выполняемых из блоков газобетонного типа и пеноблоков.
Стоит также отметить и то, что монтаж УШП фундамента состоит из трёх основных этапов. Сюда относятся следующие:
- Первым делом подготавливается грунт. В рамках данного этапа также обустраиваются коммуникации, а также основы под УШП.

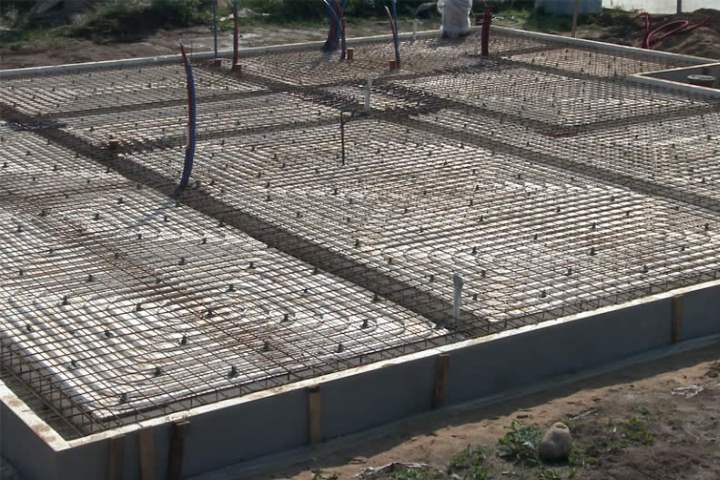

- Затем осуществляется армирование, укладываются отопительные трубы и плиты.
- Третий этап подразумевает под собой заливку бетонным раствором, а также шлифование рабочей поверхности.
Самым сложным шагом является первый этап. Он наиболее трудоёмкий и именно его нередко именуют основным. От правильности и грамотности выполняемых действий по подготовке почвы и коммуникаций, зависит успешность всей последующей работы. В связи с этим, необходимо со всей ответственностью подходить к его выполнению.
Почему УШП?
Несмотря на популярность такого типа фундамента, нет однозначности в суждениях. Многие строители недовольны такой технологией. Я решил разобраться сам, прежде чем остановиться на этом варианте фундамента.
Утепленная шведская плита – это вариант фундамента, который имеет небольшое заглубление. Состоит такой фундамент из песчаной подушки, грунта, геотекстиля, коммуникационных труб, утеплителя (экструдированного пенополистерола), армирующей сетки, щебня, системы теплого пола, бетона.
При выборе проекта фундамента моего дома я постарался остановиться на наиболее оптимальном по технологии и цене варианте. Рассматривая ленточный фундамент и сравнивая его с плитой, отметим, при строительстве ленточного фундамента сначала возводится вертикальный фундамент, который перекрывается бетонной плитой. А если мы берем УШП, то плита лежит на утеплителе, который располагается на грунте. Надо отметить, что стоимость утеплителя значительно ниже стоимости земляных работ, бетона, арматуры, входящих в ленточный фундамент. Это плюс.
При заливке УШП все коммуникации заводятся в необходимые места, предусмотренные проектом, и дальнейшая их коррекция возможна только по верху, либо связана с частичным демонтажем УШП. Обслуживать и менять месторасположения коммуникаций сложно. Т.е. перенести канализацию, водопровод в новые места, если мы захотим что-то поменять, будет сопряжено с определенными трудностями. Это минус.
А с другой стороны, все необходимые инженерные точки уже на месте. Вся разводка проведена. Это положительная сторона.
Надо отметить, что заложенные в плиту теплые водяные полы и идеально ровная поверхность УШП дает финансовое преимущество перед другой технологией, когда теплые полы укладываются на плиту перекрытия и заливаются песчано-цементной стяжкой. В УШП – готовая поверхность для напольных покрытий. Можно располагать ламинат, линолеум, паркет. Я это рассматриваю как плюс.
Проектировщики отметили, что под УШП подойдет любой грунт, поэтому мне не надо тщательно исследовать грунты моего участка. Это несомненный плюс.
Утеплитель, уложенный под плиту, не пускает холод в дом и надежно защищает от плесени и сырости в будущем доме. Это тоже положительный момент.
За счет утепления не происходит промерзания грунта под домом, вследствие этого не будет пучения грунта. Это плюс.
Но моя мечта о винном погребе и полочках с огурчиками, помидорчиками, грибочками и квашеной капустой не сбудется при выборе УШП. Тут не предусмотрено подвальное помещение. Придется строить погребок отдельно. Это досадный минус.
Плита УШП находиться над поверхностью земли невысоко. Если в наших краях случится подъем воды, она окажется внутри дома. Это относится к отрицательным моментам.
Строительство УШП можно доверить только профессионалам. Нельзя обращаться к услугам шабашников. Для строительства УШП нужна специальная техника, профессионализм, контроль и умелые руки. Это ведет к удорожанию строительства и является условным минусом, поскольку профессионализм означает качественное исполнение проекта. Такой дом не придется переделывать.
Одним из основных отрицательных сторон использования в Вашем проекте УШП является невозможность строительства многоэтажного тяжелого дома. Но в шведские дома – обычно это каркасные облегчённые строения. Поэтому можно на таком фундаменте построить одноэтажный загородный дом и это будет отличным вариантом теплого дома.
Таким образом, проанализировав полученную информацию, я понял, что технология строительства и использования УШП имеет и плюсы и минусы. При условии грамотного и профессионального подхода дом, построенный на утепленной шведской плите, может стать надежным, теплым жилищем.
Преимущества использования данного способа
Для наиболее полного понимания того, что такое УШП фундамент, необходимо изучить его сильные и слабые стороны. Вообще, технология утеплённого шведского пола обладает большим числом различных преимуществ и достоинств. Приведём их ниже:
- Отсутствуют тепловые швы. Эта особенность является наиболее актуальной в тех случаях, когда применяется напольная плитка.
- Поверхность монолитной плиты способна служить в качестве основания с целью последующего оборудования напольным покрытием.
- Исключаются проблемы, связанные с повышенной влажностью в помещении. Благодаря этому становится возможным обеспечение более комфортного микроклимата.
- Рассматриваемая технология доступна в использовании при постройке домов, которые планируется выполнить из любого материала. Существует только единственное ограничение в этажности. Высота постройки не должна превышать три этажа.
- Никакой привередливости к типу и состоянию почвы. В этом плане УШП фундамент абсолютно не требователен.
Кроме всего прочего, данная технология отличается своей относительной простотой. Вполне возможно сделать УШП фундамент самому, собственными силами.
Для чего необходим фундамент по типу утепленной шведской плиты
Тот, кто следит за новинками научно-технического прогресса, может видеть картину, что практически во всех сферах деятельности человечества наблюдается стремление максимально снизить зависимость от невозобновляемых источников энергии – твердого топлива, нефти и природного газа. Вплотную коснулась эта тенденция и строительной отрасли.
Уже в наше время во многих странах на законодательном уровне решается вопрос о возведении зданий со степенью энергоэффективности не ниже категории «пассивного дома». За счет особенностей своей конструкции, рационального расположения на местности, оснащённости современным инженерным оборудованием, подобные здания отличаются крайне низким потреблением внешней энергии, обеспечивая при этом комфортные условия проживания людей.
Цены на цемент
цемент
Строительство «пассивных домов» — это уже вполне обыденная практика во многих странах мира, причем, закреплённая на законодательном уровне
По существующим европейским стандартам, «пассивный дом» должен для создания оптимальных условий проживания потреблять не более 15 кВт-час на квадратный метр площади в год. Если сравнить с домами старой постройки, у которых такой показатель доходил до 300 кВт-час, и даже новыми зданиями, уже относящимися к постройкам низкого уровня потребления (60 кВт-час), то разница – более чем существенная.
Само понятие «пассивности» в данном случае подразумевает, что само здание не вырабатывает необходимой энергии для полного обеспечения жизнедеятельности. То есть основной упор делается не на насыщенность сложным оборудованием, а на планировочные решения, особенности архитектуры. Такой дом должен в максимальной степени поглощать, накапливать поступающую энергию и максимально эффективно ее использовать.
Кстати, дальнейшее развитие этой тенденции подразумевает строительство домов «нулевой энергии», то есть не нуждающихся во внешних источниках, и даже класса «энергия плюс», то есть выработанной энергией здание может даже «поделиться». Однако, вот это развитие уже в большей мере основано на применении передовых новинок высокотехнологичного инженерного оборудования. А архитектура самого здания остается примерно такая же, как и в домах «пассивного» типа.
Несложно понять, что на первый план обязательно выходят проблемы максимальной термоизоляции жилого дома, причем – всех без исключения конструкций, способных хоть в какой-то мере стать проводником холода. А одним из основных путей теплопотерь всегда является фундамент и пол первого этажа. И вот фундамент по типу УШП отлично вписывается в эту концепцию «пассивного дома» с минимальным уровнем потребления энергии.
Интересно, что понятие «шведская» – весьма условное, не отражающее истории возникновения и развития этой технологии. Первые опыты по использованию подобных фундаментов проводились еще в начале XX века, причем, даже не в Европе, а за океаном, в США. С развитием технологий производства прочных и высокоэффективных утеплительных материалов этот метод стал широко практиковаться и в Старом Свете, и на пальму первенства здесь опять же претендуют не шведы, а немцы. Скорее всего, такое название пошло оттого, что подобные фундаменты очень широко практикуются в Северной Европе, в Скандинавии и в Швеции – в частности, что неудивительно, учитывая суровость тамошнего зимнего климата. Кроме того, многие высококачественные термоизоляционные материалы, применяемые в таком типе бетонных оснований для домов, выпускаются именно в Швеции.
Впрочем, это все – «лирические отступления», и пора перейти к рассмотрению уже самой структуры этой самой «утеплённой шведской плиты».
Что такое Supergrund (Супергрунд) и его достоинства
Принципиальная схема Супергрунда для каркасного дома представлена ниже.
Схема Supergrund
В чем основная разница между УШП и Супергрундом? В том, что в Супергрунде несущая часть фундамента отделена от стяжки с теплым полом терморазрывом и, фактически, стяжка и несущий фундамент являются раздельными, независимыми элементами. То есть, Супергрунд – это незаглубленная лента с полами по грунту, но в более современном, энергоэффективном варианте. В какой-то степени это средний вариант между УШП и финским фундаментом. Какие преимущества дает это, казалось бы, незначительное, отличие?
Раздельное исполнение ленты и стяжки
Несущую роль выполняет ленточная часть. Этот момент может быть важен, во-первых, в межсезонье, так как вы меньше зависите от погоды. Например, поздней осенью возвести несущую ленту, затем поставить коробку и, уже уйдя под крышу, заниматься утеплением, коммуникациями, теплыми полами. Вы можете заменить монолитную бетонную стяжку на любую другую, в том числе и на полусухую стяжку, которая дает очень высокое финишное качество поверхности, готовое под укладку 90% напольных покрытий. В Супергрунде нет изломной нагрузки, возникающей на стыке стяжки и несущего ребра, как в УШП, а это и более простые расчеты фундамента (несущая часть рассчитывается как обычная лента) и возможность делать ленточный фундамент хоть под пятиэтажный монолитный дом.
Шведы считают, что за счет терморазрыва и разнесения несущей и не несущей части, Супергрунд является более надежным решением
Вы можете отдать производство ленты в одни руки, а коммуникации и стяжку в другие. То есть исполнители не обязательно должны иметь большой опыт как в земельно-бетонных, так и в инженерных работах.
Потенциальная ремонтопригодность: если возникнет такая необходимость, стяжку можно демонтировать. Да, это большие вложения и трудозатраты, но эта возможность есть, потому что несущие конструкции данная операция не затрагивает.
Высокие нагрузки и любые грунты
Под тяжелые дома возможно исполнение с опорной пяткой, возможно добавление свай на сложных просадочных грунтах
Добавление опорной бетонной пяты к Супергрунду позволяет значительно увеличить нагрузки на фундамент. Вариант с опорной пяткой позволяет легко ставить на такой фундамент и тяжелые дома: кирпич, несъемная монолитная опалубка и т.п.
На просадочных грунтах возможно добавление свай под несущую часть ленты, хотя этот вариант требует внимательного расчета.
Возможность возведения цоколя любой высоты
Вам ничего не мешает вначале залить ленту любой желаемой высоты, а затем выполнить обратную засыпку и стяжку с теплыми полами. Возведение высокого цоколя также может существенно облегчить задачу строительства энергоэффективного фундамента на участках с большим уклоном.
Лучшая энергоэффективность
Шведские термограммы сравнения УШП и Супергрунда
В шведской документации приведены термограммы, из которых следует, что энергоэффективность Супергрунда выше, чем традиционной УШП. Так как нет нужны отапливать системой теплого пола массивные несущие ребра, расположенные близко к улице.
Нет острой необходимости в отделке цоколя
В оригинальном Супергрунде, после укладки бетона, наружное ребро пенопласта демонтируется. И вы получаете бетонный цоколь, который при аккуратном исполнении можно даже не отделывать. В классической УШП – отделка наружного пенопласта необходима.
Супергрунд в Швеции с демонтированным наружным пенопластом
Еще один пример того, как выглядит Супергрунд после демонтажа наружного пенопласта

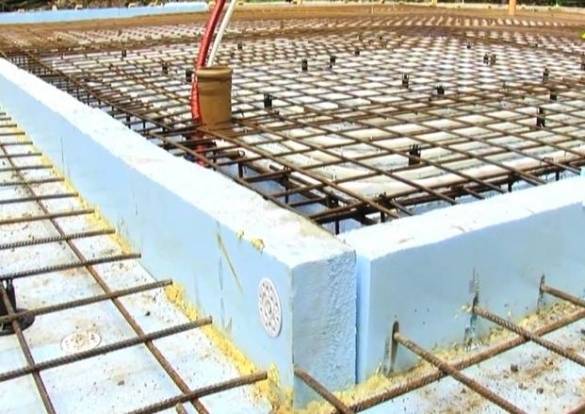

Вот так выглядит Супергрунд перед укладкой бетона. Это первый Супергрунд, сделанный командой Финского Домика летом 2016 года, с высотой цоколя 40 см. В настоящий момент мы имеем опыт возведения цоколя и 50, и 60 см от уровня грунта.
Стоимость, сравнимая с классической УШП
При равной с УШП высотой цоколя Супергрунд практически не отличается по стоимости от традиционной УШП. Ведь если вы посмотрите на схему в самом начале более внимательно, то поймете, что вся разница только в одном дополнительном ребре опалубки, что в общей стоимости занимает очень незначительный процент.
Общие сведения
Существует множество видов фундамента: ленточный, свайный и плиточный. Но в нашем веке новых технологий позволительно сделать новый вид фундамента — шведская плита. Это материал с мелкими заглублениями плиточного типа, состоит из бетона, усиляется при помощи арматуры.
Содержит в себе много слоев, позволит ускорить строительство и решить множество проблем:
- Утепляет плиту фундаментного основания,
- Удобно расположить электрические кабели, трубы и канализационную систему,
- Не подлежит деформации,
- Благодаря функции обогрева позволит сохранять оптимальную температуру в помещении,
- Надежное основание для финишного напольного покрытия.
При помощи монолитных плит допускается строить следующие здания:
- построек из бревен,
- построек из бруса,
- домов из панелей,
- каркасных зданий,
- кирпичных и бетонных зданий.

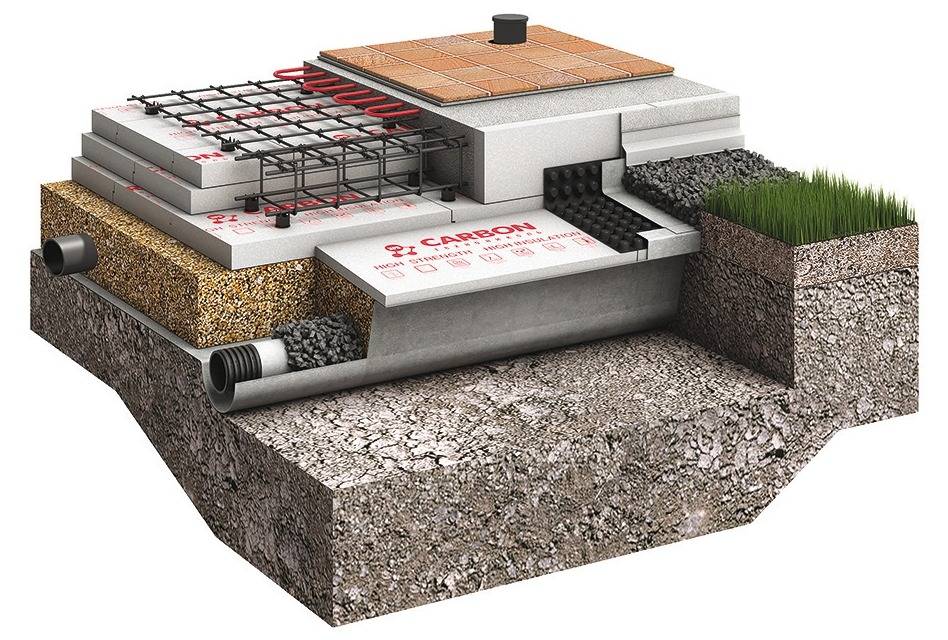

Шведская утепленная фундаментная плита это сложная, многослойная конструкция. При ее установки может возникнуть высокий уровень расходов
Перед окончательным принятием решения установки теплых плит важно внимательно изучить все нюансы
Сэндвич конструкции предпочитают в следующих случаях:
- Если здание будет возводится в местности с проблемным грунтом,
- Если высота помещения менее 10 метров,
- Если неподалеку располагается местность с нулевой отметкой грунтовых вод.
Преимущества и недостатки
Опытом использования данного фундамента шведами доказывает, что она действительно поддерживает ресурс энергосбережения. Утепленную шведскую плиту уже активно используют в Европе, в России данный материал только начинают использовать. Дом из утепленной шведской плиты,
Преимущества:
- Ускоренные сроки установки. Все коммуникации встраиваются одновременно с фундаментом.
- Абсолютно ровное бетонное покрытие, благодаря финальному шлифованию покрытия. Позволяет финишное покрытие класть сразу на бетон.
- В холодное время года отсутствует вероятность того, что грунт деформируется от мороза.
- Для строительства утепленной основы можно обойтись без специальной техники. Экономия средств на грузовых устройствах.
- Новейшая технология многослойного фундамента. Отопительные спирали расположены прямо между бетонных слоев, это позволяет избежать дополнительных работ. Это будет экономить ваше время.
- Возможно использовать этот фундамент на самых разных грунтах. Благодаря тому что в бетоне присутствует арматура, можно осуществлять строительство даже на проблемной земле.
- Температура равномерно распределяется по спиралям и покрытию.
- Защищает от появления сырости и плесени. Исключает повышенную влажность воздуха.
Недостатки:
- Сложность ремонтных работ из за сложного доступа к встроенным тепловым коммуникациям.
- Небольшой срок эксплуатации так как ограничен срок службы у встроенного теплоносителя.
- Исключает обустройство подвалов.
- Необходимо иметь навыки и знания для расчета, либо можно поручить эту работу профессионалам.
- Высокая стоимость работ.
- Невозможно установить в местах с наклонной местностью.

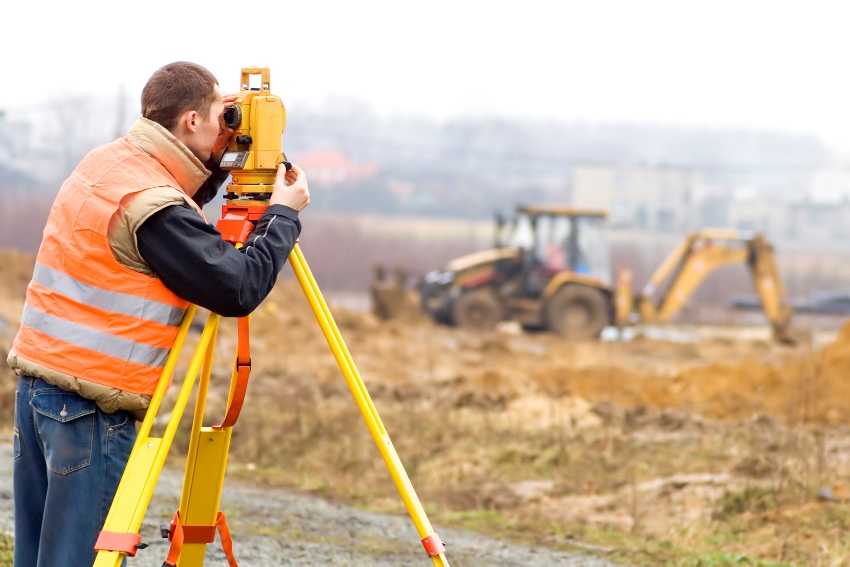

Изыскательные работы, расчет УШП и трассировка местности
Изыскательные мероприятия предшествуют началу строительства. Они выполняются с целью определения характера грунта и его несущей способности. Уточняется уровень грунтовых вод местности, состав почвы и возможные колебания нижних слоев грунта. Эти показатели должны быть максимально правильными и точными, чтобы обеспечить впоследствии прочный фундамент. Поэтому здесь следует воспользоваться услугами специалистов.
Главным отличием расчета утепленной плиты фундамента является последовательное определение параметров каждого слоя по мере строительства с учетом фактических нагрузок и воздействий. Для этого применяются специальные компьютерные программы, которые определяют индивидуальные характеристики фундамента.
Обратите внимание! Проектирование шведского фундамента лучше проводить с привлечением профессионалов, что позволит избежать множества ошибок при расчете.
После проведения всех подготовительных мероприятий приступают непосредственно к строительству фундамента. Для этого следует выполнить разметку территории, представляющую собой нанесение натурных осей. По грунту очерчиваются контуры котлована, устанавливаются обноски, по которым натягиваются шнуры, необходимые для монтажа опалубки. Главным преимуществом обносок (по сравнению с обычными колышками) является удобная П-образная конструкция, положение которой нивелируется один раз в горизонтальной плоскости. Если шнур при необходимости временно снимается, после установки его на место не требуется выполнять регулировку.
Перед закладкой фундамента проводятся изыскательные работы, которые направлены на определение типа грунта, его несущую способность.
Котлован должен планироваться больших размеров, чем плита фундамента. С каждой стороны следует оставить припуск около 1 м. Такие отступы будут использоваться для монтажа дренажей. Это может быть кольцевой дренаж для понижения уровня грунтовых вод или пристенный, применяемый для отведения верховодки, которая образуется при постоянном скоплении дождевых и паводковых вод подстилающего слоя в техногенных зонах.
