Технология строительства утепленного финского фундамента

Поэтапная технология обустройства фундамента финская плита

Для этого вначале, с помощью нивелира, необходимо произвести расчет разности высот между крайними точками поверхности, где будет располагаться дом. Это обеспечивает более точный проект строительства и выбрать точку относительно которой будет выравниваться поверхность;

• Производится разметка будущего фундамента с помощью колышков, которые вбиваются по периметру строительного участка и натянутой между ними лески;
• Снимается слой почвы;

В итоге получается ровная плита относительно небольшой толщины с хорошей прочностью и великолепными тепловыми показателями. Пол непосредственно не касается плиты, благодаря прослойке из утеплителя. Все системы коммуникаций укладываются в стяжку, включая систему обогрева, которую можно уложить в пол по всей площади жилых помещений.

В зависимости от нагрузки, глубина и расположение рёбер жесткости может варьироваться. Чем более тяжелое здание планируется построить, тем жестче предполагается конструкция на этапе закладки фундамента.

Процесс возведения УШП фундамента

Такие строительные работы необходимо выполнять поэтапно и качественно. Можно соорудить УШП фундамент своими руками, так как этот процесс не характеризуется высокой степенью сложностью.

Подготовительные мероприятия

Первым делом необходимо подготовить площадку под основание. Эти мероприятия включают в себя следующий план действий:

1. Рытье котлована.
2. Выравнивание площадки.
3. Выкапывание углубления по периметру и внутри под внутренними стенами для ребер жесткости.

Укладка геотекстиля

Хотя шведская плита – это фундамент неглубокого заложения, важно минимизировать влияние грунтовых вод. Для этого необходимо руководствоваться следующим планом действий:

1. Устроить дренаж и сделать песчаную подушку.
2. Уложить на подготовленную под основание площадку гидроизоляционные материалы. Для этих целей подойдет обычный рубероид, укладка которого ведется в несколько слоев.

Возведение опалубки

Теперь целесообразно выполнить опалубку. Для этого нужно выполнить максимально прочную и надежную опалубку при помощи большого количества подпорок. При недостаточно прочной конструкции под действием тяжелого залитого бетона она разрушится.

Теперь нужно сделать проект всех коммуникаций, учитывая подключение к наружным сетям.

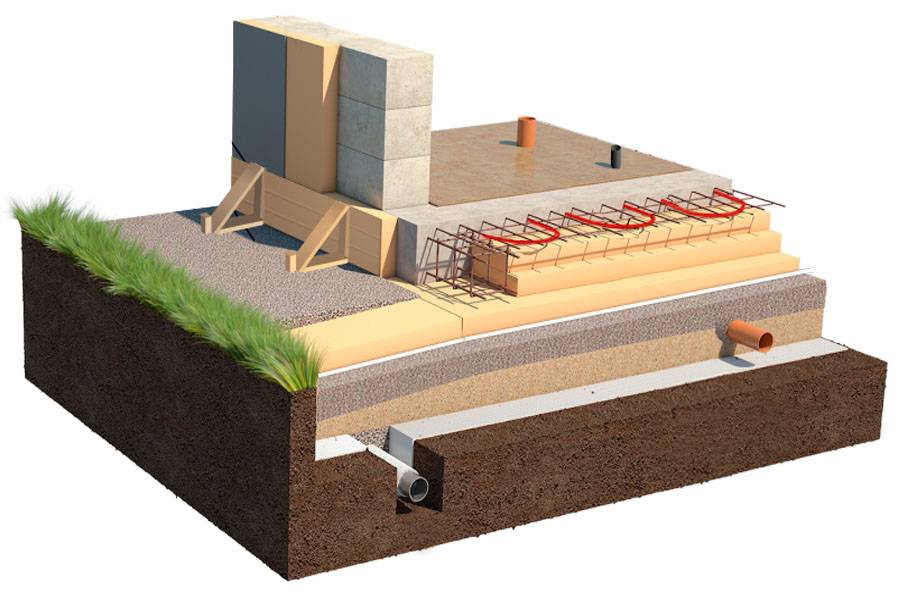

устройство утепленной шведской плиты

Утепление УШП фундамента

Как правильно утеплить фундаментную плитку? Здесь нужно руководствоваться следующим планом действий:

1. По всей площади в опалубку уложить утеплитель. Утепление фундаментной плиты ведется со всех сторон. Для прокладки теплоизоляционного слоя применяют пенополистирол. Толщина слоя утеплителя должна составлять 20–30 см.
2. Монтаж утеплителя должен вестись в два слоя, а между ними расположить гидроизоляционную пленку.
3. Выполнить утепление отмостки.

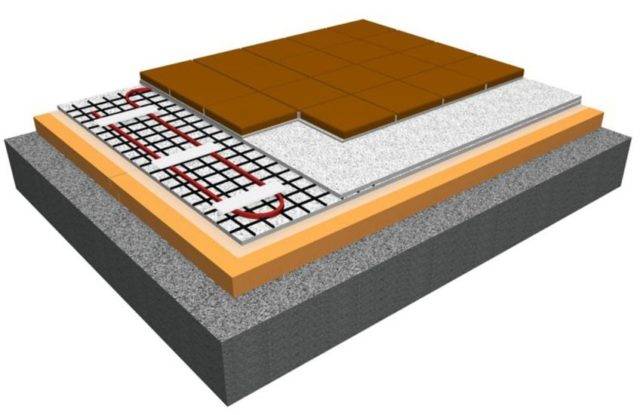

Теплые полы в фундаменте УШП

Сэкономить на отоплении поможет еще система теплый пол, трубы которой будут вмонтированы в саму бетонную плиту основания. Укладка труб по периметру здания должна вестись более плотно, чем в центре.

Максимальное расстояние между трубами может составлять 25 см, а минимальное – 10 см. При соблюдении этого минимального допустимого расстояния и плотном монтаже труб можно получить их перерасход при не изменяющейся температуре пола. Закладка труб теплого пола должна вестись в 15 см от наружных стен.

Процесс армирования

Перед тем как выполнить бетонирование, необходимо в опалубку с уложенным утеплителем установить армирующий каркас, размеры ячеек которого 20х20 см. Он придаст бетонной плите дополнительную прочность. Процесс осуществляется по следующему плану:

1. Укладывается в 2 слоя армированная сетка. Расстояние между слоями должны быть не менее 10 см.
2. Арматура должна быть ребристая, так как гладкая имеет плохое сцепление с бетоном. Связка арматур – проволочная.
3. В зависимости от почвы и нагрузки будущего здания осуществляется расчет ребер жесткости и армирования.
4. Подбирается необходимое значение диаметра арматуры.

Человек показывает устройство свой утепленной плиты перед заливкой:

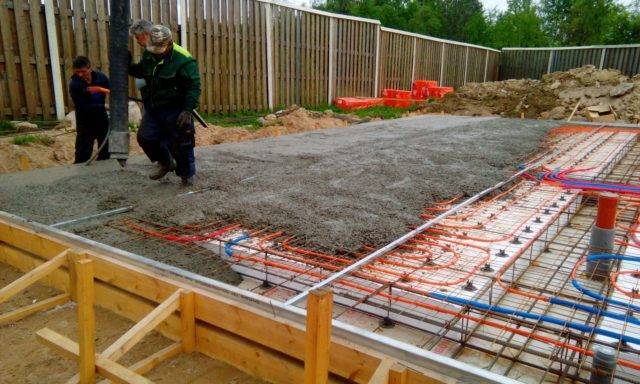

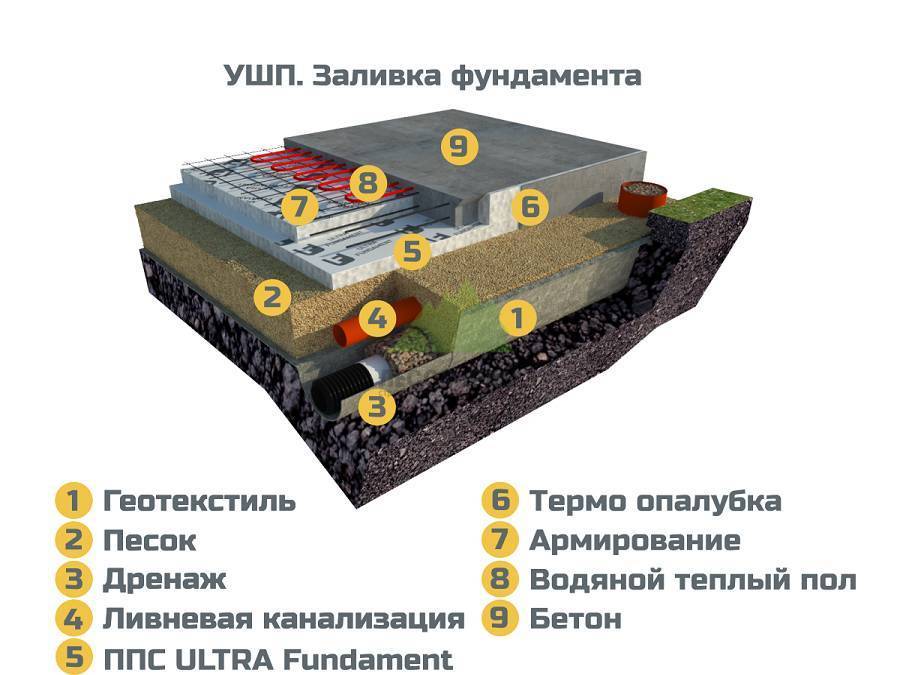

Заливка бетона

Перед тем как выполнить заливку бетону, необходимо проложить все коммуникации, которые включают в себя:

• монтаж труб для системы «теплый пол»;
• укладку канализационных и водопроводных труб;
• укладку газовых труб и кабелей.

Порядок действий следующий:

Проверить на герметичность все вмонтированные трубы. Загнать в трубы под необходимым давлением воздух, чтобы под тяжестью бетона они не смялись, поставить заглушки. Для достижения результата монолит, необходимо заливать фундамент не по частям, а сразу огромным количеством

Для этих целее нужно использовать специальную строительную технику. Одновременно с заливкой выполнить уплотнение бетона виброоборудованием

Очень важно, чтобы высыхание бетонного слоя происходило равномерно. Для этого верхний слой нужно смочить водой с целью защиты от пересыхания

Накрыть бетонную фундаментную плиту, предохраняя ее от влияния атмосферных осадков. Готовую бетонную плиту отшлифовать, а готовую поверхность фундамента можно считать черновым полом для укладки отделочных материалов.

На этом работы по возведению УШП фундамента для каркасного дома окончены. После проведенных мероприятий вы получите прочную, надежную и долговечную конструкцию. Кроме этого, утепленная шведская плита – отличное решение для тех людей, кто хочет сэкономить на отоплении. Вся процедура по обустройству фундамента – несложная, хотя и требует определенного опыта и знаний.

Что такое УШП фундамент

Наряду с традиционными ленточными, свайными, плитными основаниями, для строительства фундаментов применяются инновационные решения, в том числе и утепленная шведская плита. Методы строительства фундаментов разнятся. Например, при сооружении фундаментной базы по шведской методике возводится мелкозаглубленное плитное основание, состоящее из нескольких слоев. Строители сокращенно называют энергосберегающую плиту – фундамент УШП. Что это такое, разберемся детально.

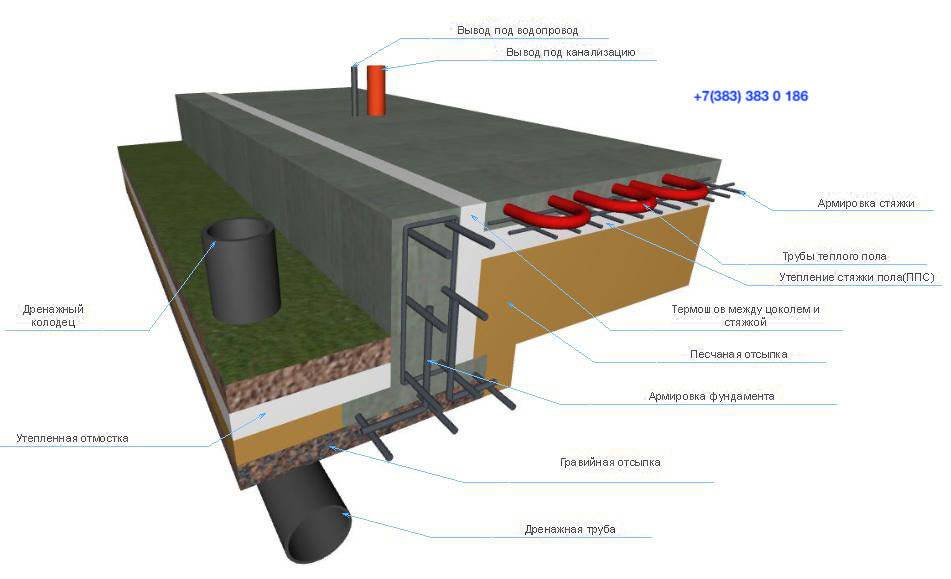

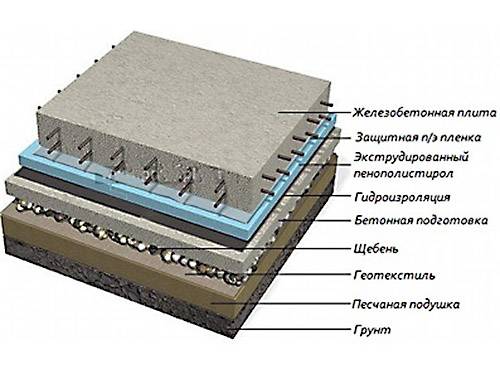

Итак, слои сэндвича:

• коммуникационный. В нем расположены канализация и водопровод, а также множество других коммуникаций, связанных с подачей потребителям электрической энергии;
• теплоизоляционный. Он сформирован из листов экструдированного пенополистирола. Слой утеплителя укладывается в нижнем уровне основы, утепляя фундаментную подошву;
• усиливающий. Правильно выполненное армирование предохраняет теплый пол от появления трещин. Для усиления основы применяется арматурный каркас из стержней диаметром 12–14 мм;
• нагревающий. Он представляет контур из труб, по которым циркулирует горячая вода. Для повышения коэффициента полезного действия укладка теплых полов выполняется по специальным требованиям;
• несущий. Выполнен в виде бетонной плиты, надежно предохраняющей систему обогрева и создающий базу для дальнейших строительных мероприятий. Она служит готовым черновым полом.

Возведение фундамента можно назвать одним из самых сложных моментов в строительстве любого сооружения

Каждый уровень многослойного основания решает комплекс серьезных вопросов. Оригинальная конструкция фундаментной базы позволяет:

• утеплить цельную плиту фундамента;
• предотвратить образование трещин;
• обеспечить благоприятную температуру помещения;
• разместить канализационные коммуникации, водопровод, электрокабеля;
• сформировать прочную и ровную основу для чистового покрытия.

Конструктивные особенности и прочностные характеристики фундаментной базы позволяют возводить на ней бревенчатые строения, дома из бруса, а также коттеджи из ячеистых блоков и кирпича. Повышенный запас прочности позволяет использовать различные строительные материалы. Фасад дома, крыша и стены дополнительно теплоизолируются для уменьшения тепловых потерь.

На стадии проектирования утепленной шведской плиты учитываются нагрузки от веса здания и характер грунта.

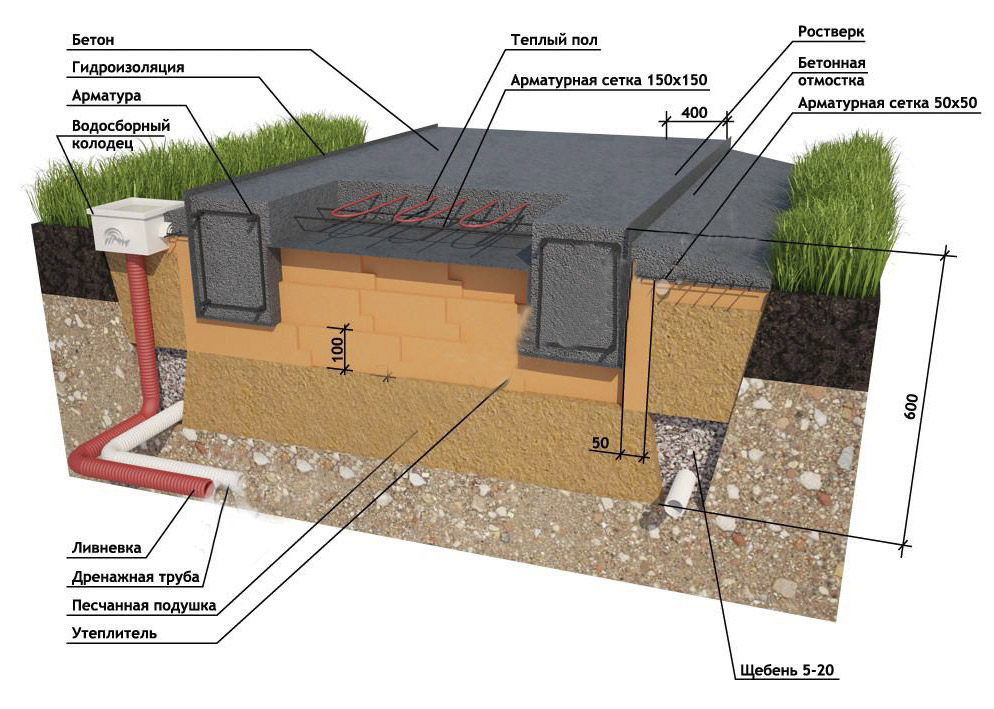

УШП – это Утепленная Шведская Плита, которая представляет собой систему, предназначенную для прогревания пола по аналогии с теплым полом

Указанные факторы определяют следующие характеристики:

• размер фундаментной базы;
• особенности конструкции;
• специфику использования;
• схему пространственного армирования;
• количество необходимых стройматериалов.

На проектном этапе следует серьезно подойти к выполнению теплотехнических расчетов, вычислению запаса прочности, а также определению материалов, из которых изготавливаются стены и потолок, пол. Электроприборы и другие коммуникации располагаются в строении согласно предварительно рассчитанным координатам.

Технология устройства

Сначала (разумеется, после снятия дёрна и выравнивания стройплощадки) роют траншею глубиной не более 40 см и подсыпают на её дно 15-20 см пескогравия. Далее заливают железобетонную ленту общей высотой около 600 мм и шириной 300-400 мм (в зависимости от проектной толщины стен). На очень «благополучных» грунтах (сухой песок) ленту выкладывают из фундаментных блоков.

После этого на пространстве, ограниченном лентой, устраивают толстую песчаную или пескогравийную подушку. Её укладывают слоями, каждый из которых тщательно трамбуют. Затем заливают плиту (в данном случае её часто называют стяжкой) толщиной обычно 120 мм, армированную одноуровневым каркасом из прутка диаметром 12-14 мм. Обычно в эту плиту, которая выводится на нулевую отметку здания, замоноличивают трубы водяного тёплого пола.

Завершающей этап — устройство отмостки шириной более около 1,5 м, утеплённой плитами экструдированного пенополистирола и армированной дорожной сеткой.

При заливке ленты удобно использовать сборную отмостку

IZBA De Luxe

Песчаную подушку трамбуют машинным способом

IZBA De Luxe

При большой площади и сложной конфигурации дома плиту армируют двухуровневым каркасом

IZBA De Luxe

Плита из бетона с зимними присадками набирает 70% прочности примерно за месяц

В чем особенность технологии?

• Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
• Глубина такого фундамента – минимальное.
• Все коммуникационные трассы проходят внутри утепленной шведской плиты.
• Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Как правильно выбрать и где купить финский дом

Купить готовый дом, планировка которого устраивает полностью, а цена соответствует финансовым возможностям, всегда лучше, чем ввязываться в волокиту с проектами, отслеживанием качества строительства и постоянными неожиданно возникающими несоответствиями запланированному.

Возведение финских домов сейчас настолько востребовано, что в каждом регионе обязательно найдутся 2-3 компании, занимающиеся такими постройками. Пообщаться стоит с представителями каждой фирмы, предварительно сопоставив цены финских домов с примерно одинаковой площадью и планировкой.

Имея определенную осведомленность, подготовленность, получится задавать не общие, а конкретные вопросы. При этом не придется выслушивать множественные доводы в пользу того, что приобретать жилье необходимо только у данной фирмы. Если менеджер аргументированно объяснит, почему в их компании цена финского дома из бруса выше на 10%, чем у других, стоит продолжить диалог и рассмотреть предложения.

Основными доводами, позволяющими сделать правильный выбор, могут стать:

• длительный срок активной деятельности компании на рынке продажи строительных объектов;
• наличие исчерпывающих данных о качестве сырья и технологии строительства;

Покупая готовый дом, следует убедиться в наличии всех сопроводительных документов и сертификатов

• гибкая система оплаты;
• наличие официальных документов, подтверждающих статус компании: дипломов, сертификатов, грамот.

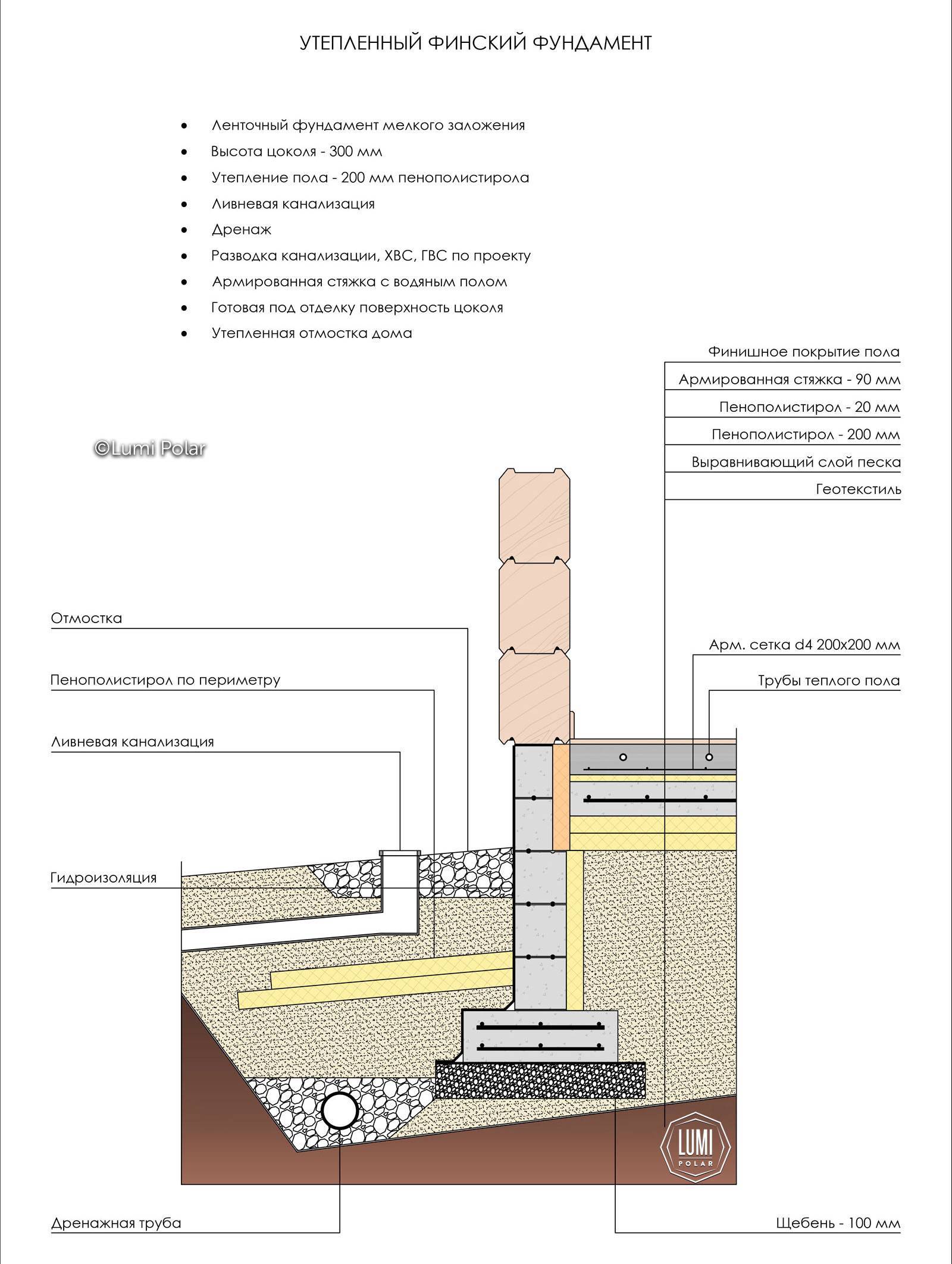

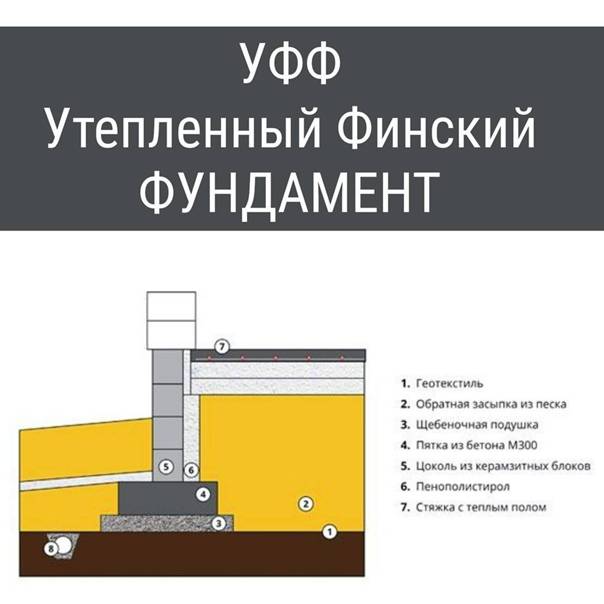

Устройство и особенности УФФ

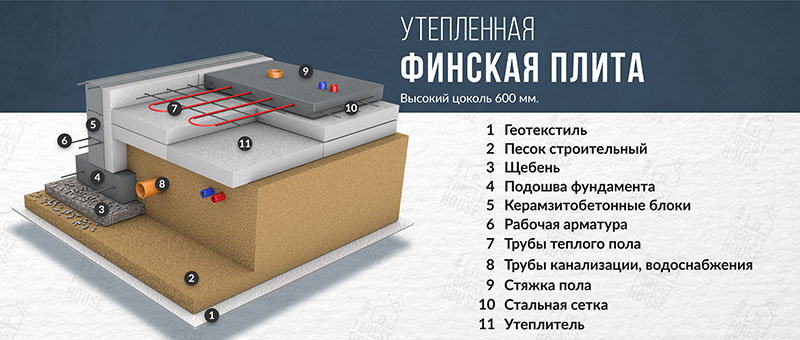

Финский фундамент состоит из нескольких частей:

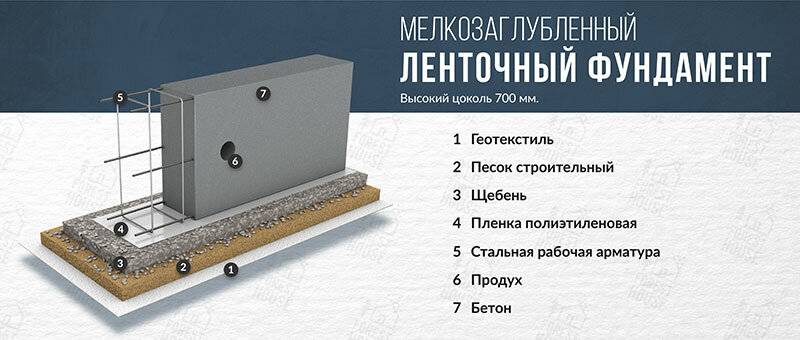

• мелкозаглубленного ленточного фундамента с поперечными размерами 20х60 см и подошвой шириной 60 — 100 см, толщиной 20 см;
• армированной бетонной плиты толщиной 8 см со смонтированной внутри системой теплого пола, залитой на слой теплоизоляции из пенополистирольных плит;
• утеплителя, который отделяет пол от фундамента, уложенного на внутренние стенки, от низа подошвы до верхнего среза;
• утепленной отмостки.

Лента для УФФ может быть сборной или монолитной. В качестве утеплителя используют пенопласт или экструдированный пенополистирол. Толщина теплоизоляции зависит от климата.

Основным отличием УФФ от фундаментов других видов считают отсутствие связи между полом и лентой. Поэтому финский вариант более надежен на пучинистых почвах. Помимо этого утепленная отмостка защищает фундамент от перепадов температуры. В отличие от других по финской технологии одновременно с закладкой основания выполняется нулевой цикл цокольного этажа

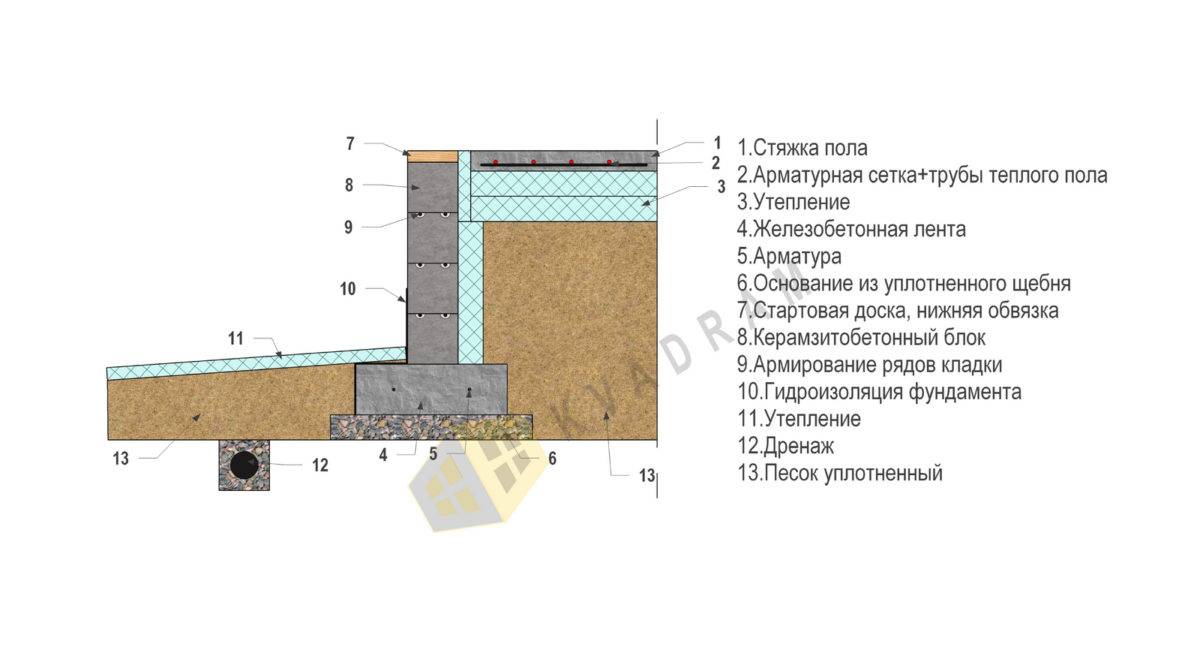

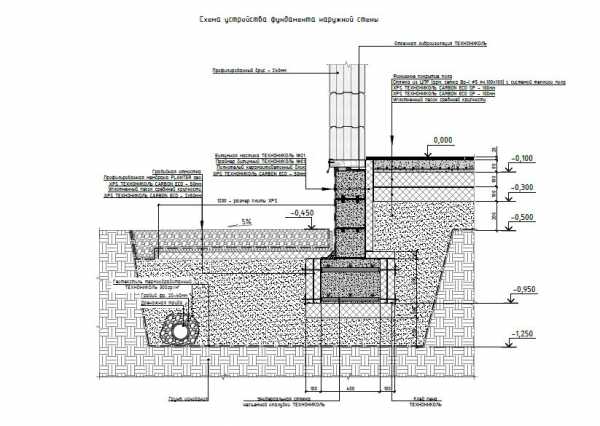

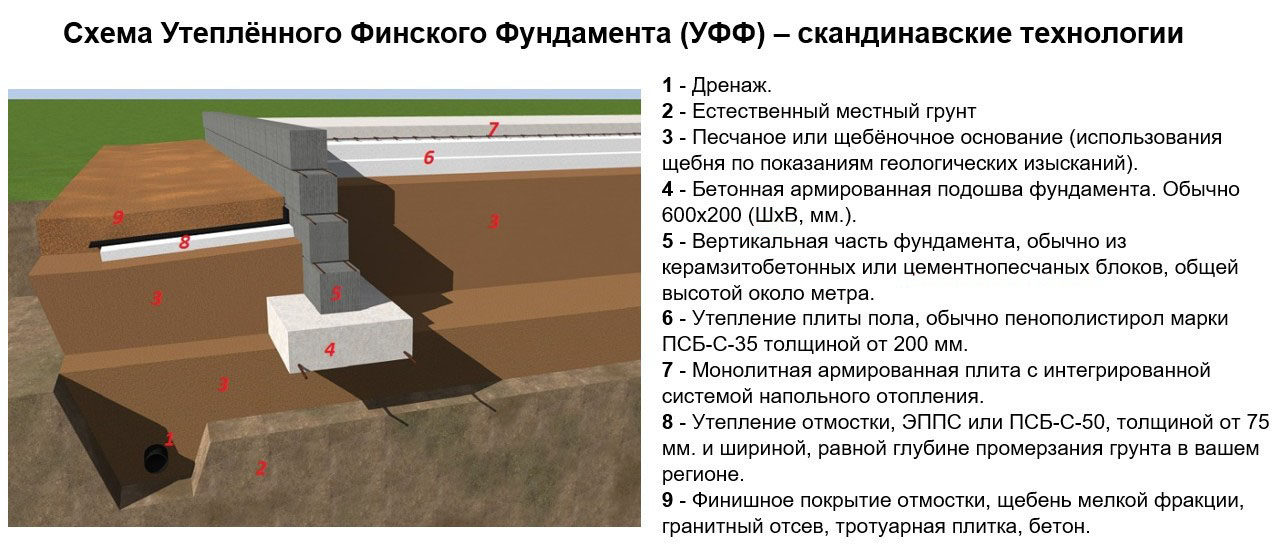

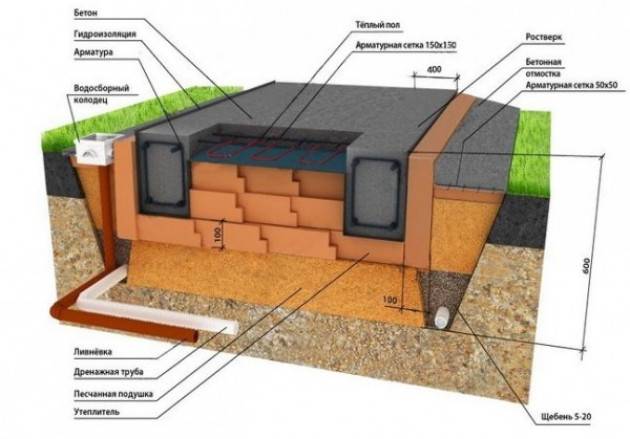

Схема устройства утепленного финского фундамента

Плюсы и минусы

К достоинствам УФФ относят:

• возможность монтажа на местности с перепадом высот;
• устройство теплого цоколя;
• адаптацию под вес здания за счет изменения поперечного сечения ленты и ширины подошвы;
• создание комфортного микроклимата в помещениях;
• выполнение монтажа УФФ небольшим числом рабочих;
• сокращение потерь тепла на 15%;
• легкость ремонта инженерных коммуникаций, так как плита пола УФФ не является несущим элементом;
• возведение УФФ на любом грунте даже с высоким залеганием подземных вод, кроме торфяников;
• снижение суммарного веса здания за счет применения мелкозаглубленного фундамента;
• заливку плиты независимо от времени года после монтажа стен и крыши.

К недостаткам финской технологии относят большой объем земляных работ и ограниченность этажности зданий.

Шведская технология

Еще одной технологией возведения монолитного основания является фундамент шведская плита. Ее главное отличие от выше описанного финского монолитного основания заключается в утеплении плиты по грунту.

Если подразумевается фундамент шведская плита, технология возведения требуют особой точности расчетов. Основание является мелкозаглубленным и требует удаления плодоносного слоя на 40 см по всей площади планируемого дома. При выемке грунта необходимо выровнять все выступы и углубления на участке, отведенном под фундамент.

Если дом планируется на почвах с высокой пучинистостью, обязательна установка дренажа по дну котлована. По грунту прокладываются все коммуникационные трубы, и создается гравийно-песчаная подушка толщиной до 20 см. Создание подушки имеет свои особенности. Специалисты рекомендуют разделять два слоя: гравий и песок геотекстилем, чтобы избежать впитывания песком влаги под основанием.

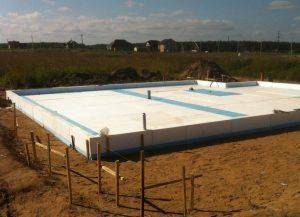

Возведение теплоизолирующего слоя под шведский фундамент проводится непосредственно по подушке. В обязательном порядке для утепления используются влагостойкие плиты на основе экструдированного пенополистирола или пеноплекса. Необходимо учитывать марку материла, которая должна обеспечивать необходимую жесткость – на теплоизоляцию будет опираться дом всем своим весом. Обычно производители уже в названии материала указывают область применения.

Толщина утепляющего слоя в наших широтах должна составлять 10-20 см. При необходимости плиты утеплителя укладываются в два-три слоя с обязательным смещением для снижения энергопотерь на стыках.

Поверх утеплителя монтируется опалубка, каркас из арматуры и система отопления «теплый пол». Шведская плита фундамент заливается уже после установки всех труб и только при помощи бетонного насоса, который позволяет провести работы быстро и качественно – раствор подается под небольшим давлением, что позволяет залить все пустоты под арматурой и трубами.

Так как дополнительная стяжка пола по шведской технологии не предусмотрена, поверхность бетона сразу после заливки необходимо выровнять. В быту и на небольших площадях можно использовать ровную прочную доску, которую, удерживая с двух концов, ее необходимо провести по всему основанию. Специалисты пользуются специальным прибором для выравнивания жидкого раствора.

Процесс первичного затвердевания бетонного фундамента займет около 6 часов, однако полное высыхание основания может длиться до двух недель и более, в зависимости от погодных условий. При этом в солнечные дни не забывайте поливать основание водой. После полного отвердения можно снять опалубку, соорудить отмостку (необязательно, так как можно и поломать при дальнейших работах) и приступить к возведению стен.

Когда УФФ — оптимальный выбор

Перед тем как начать строительство, в обязательном порядке проводится тщательное геологическое исследование участка, которое позволяет оценить тип грунта, насколько глубоко он промерзает, на каком уровне расположены грунтовые воды. От этих параметров и зависит технология возведения фундамента. Помимо прочего, учитываются ландшафтные особенности участка – имеются ли перепады высоты и какого типа планируется возводить дом.

Фундамент, как основа дома, должен обладать прочностью, жесткостью, выдерживать силы морозного пучения и нагрузку несущей конструкции. Присутствует и заинтересованность в энергоэффективности, учитывая стоимость энергоресурсов.

Утепленный фундамент финского происхождения возводят на местах с большим перепадом высот, он отлично выдерживает нагрузку пучинистого грунта и конструкций, например, из пеноблоков или кирпича. Если ваш участок или будущий дом обладает подобными особенностями, то УФФ станет лучшим вариантом. Он выполнит функцию энергоэффективности, станет прочной основой и готовым нулевым циклом первого этажа.

В конструкции фундаментной плиты имеется система обогрева пола, что позволяет защитить основание от промерзания и деформации, сократит утечку тепла и превратит основу дома в аккумулятор тепла. Даже в зимнее время, в момент отключения систем обогрева, фундамент долгое время отдает свое тепло помещению.

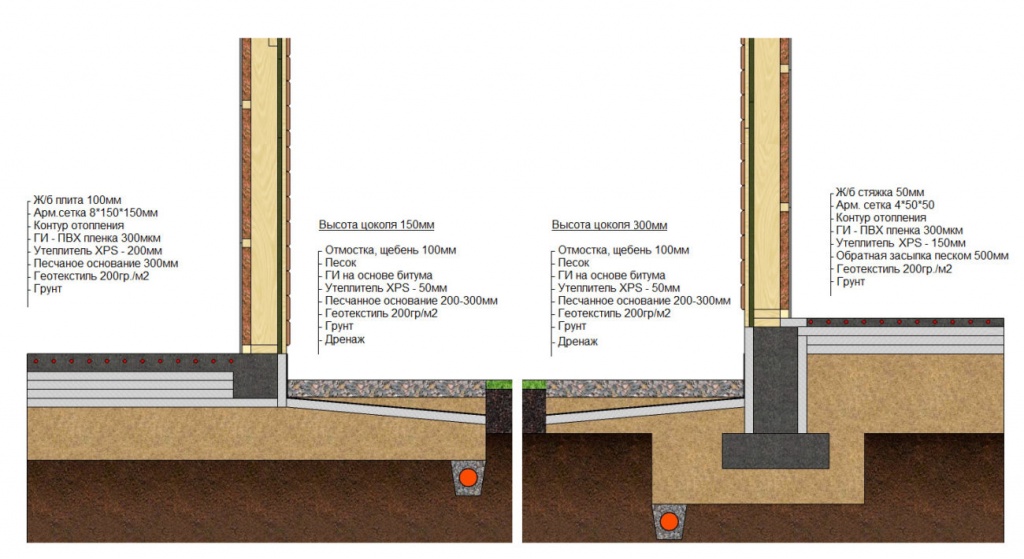

Сравнение УШП и утеплённого финского фундамента

В первую очередь УФФ хотят построить те застройщики, которые думают, как нивелировать ряд недостатков (как мнимых, так и реальных), присущих УШП. Это низкий цоколь. Здесь во многом сказывается российский менталитет и опасение, что невысокую плиту и стоящий на ней дом зимой заметёт снегом. Как показывает обширная практика использования УШП пользователями нашего портала, эта характеристика фундамента не особо влияет на удобство его эксплуатации.

Второй показатель — дороговизна устройства УШП на участках с большим перепадом высот. Сказывается большой объём подготовительных земляных работ. И третий фактор — высокая цена на УШП, а точнее, необходимость сразу выложить большую сумму за целый комплекс работ, связанных с возведением этого типа фундамента.

УШП — это настоящая система, состоящая из самого тела фундамента, дренажа, утеплённой отмостки и всех необходимых инженерных коммуникаций: тёплого пола, закладных под электрокабели и труб водоснабжения, системы канализации. А поверхность плиты уже готова под укладку чистового покрытия.

Кроме всего вышеперечисленного, УШП требует высокой культуры строительных работ от исполнителей, что не всегда возможно применительно к нашим условиям. Отсюда: для многих частных застройщиков УФФ более понятен, менее сложен в исполнении, а также позволяет растянуть работы по времени.

УФФ в итоге может оказаться дороже УШП, возможность «рассрочки» оплаты за весь цикл работ, а также привычный высокий цоколь или возможность устройства фундамента на неровном участке перевешивают.

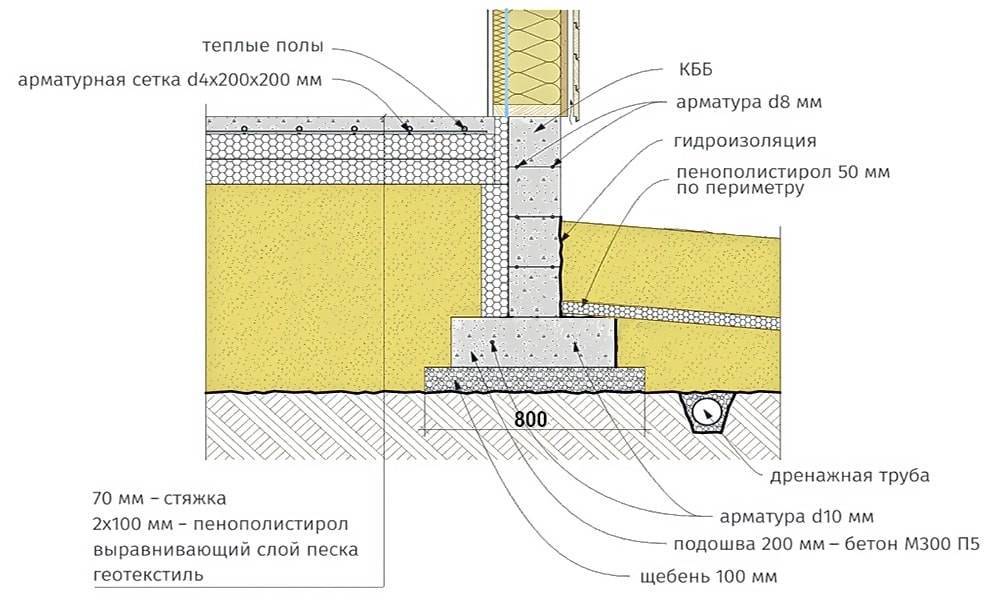

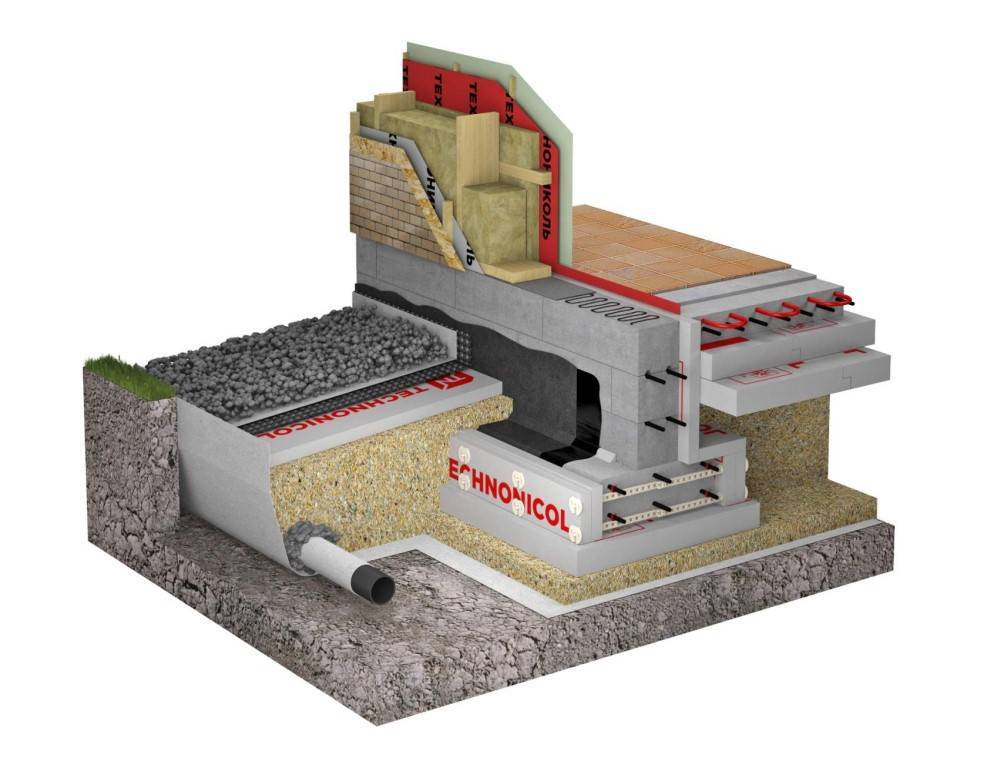

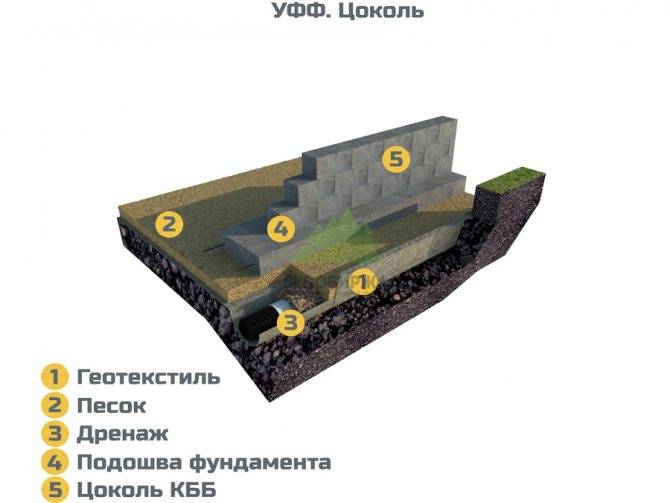

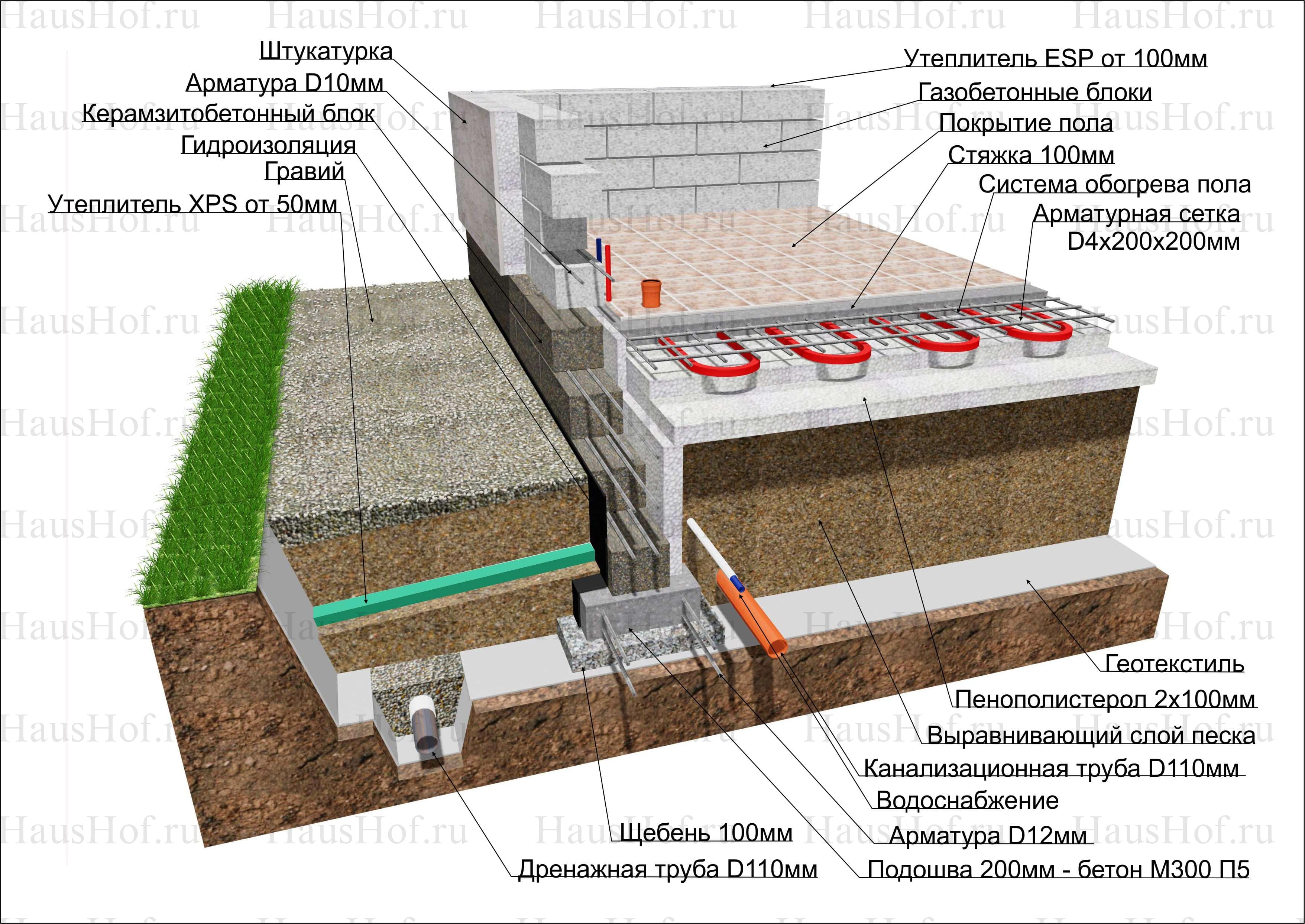

В классическом виде УФФ представляет собой сборный ленточный фундамент, сложенный из 3-х — 4-х рядов КББ (пустотелых или полнотелых керамзитобетонных блоков) (200х200х400 мм). Сечение ленты – 600 – 800 (высота) х 200 (ширина) мм. Каждый ряд блоков армируется двумя стальными прутками «десятками».

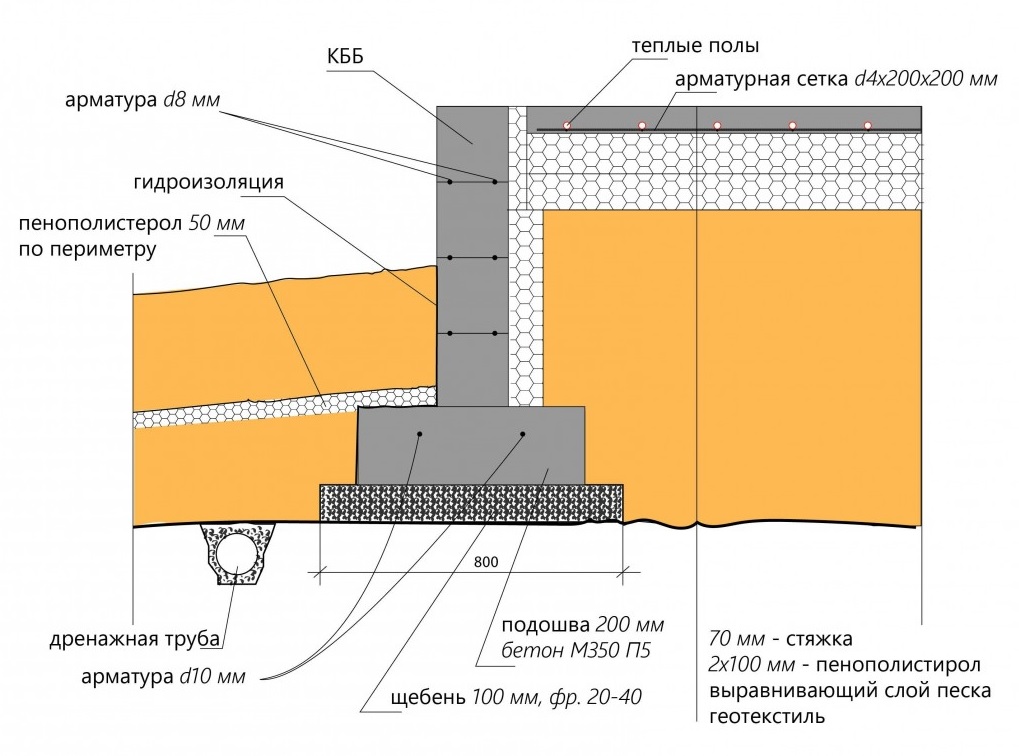

Финская плита, фундамент.Важная деталь: лента из КББ возводится на монолитной, армированной бетонной «пятке», размером – 600 (ширина) х 200 (толщина) мм.

Фундамент утепляют изнутри экструзионным пенополистиролом, после чего периметр засыпается песком, песок утрамбовывается, прокладываются все необходимые инженерные коммуникации. Затем заливается бетонная стяжка с трубами, как вариант, тёплого пола.

Т.е. устраиваются классические и хорошо знакомые пользователем нашего портала полы по грунту. Также УФФ, для удешевления и ускорения строительства, можно возвести без использования классической деревянной опалубки.

Делается это так: роется траншея (фактически, снимается только плодородный слой), в нее втрамбовывают щебень, выстилают полиэтиленовую плёнку, внешние края которой заводят на КББ.

Блоки являются бортиками для заливки бетонного основания, а также выступают в роли съёмной опалубки. После заливки «пятки» и застывания бетона блоки убирают и используют для кладки ленты.

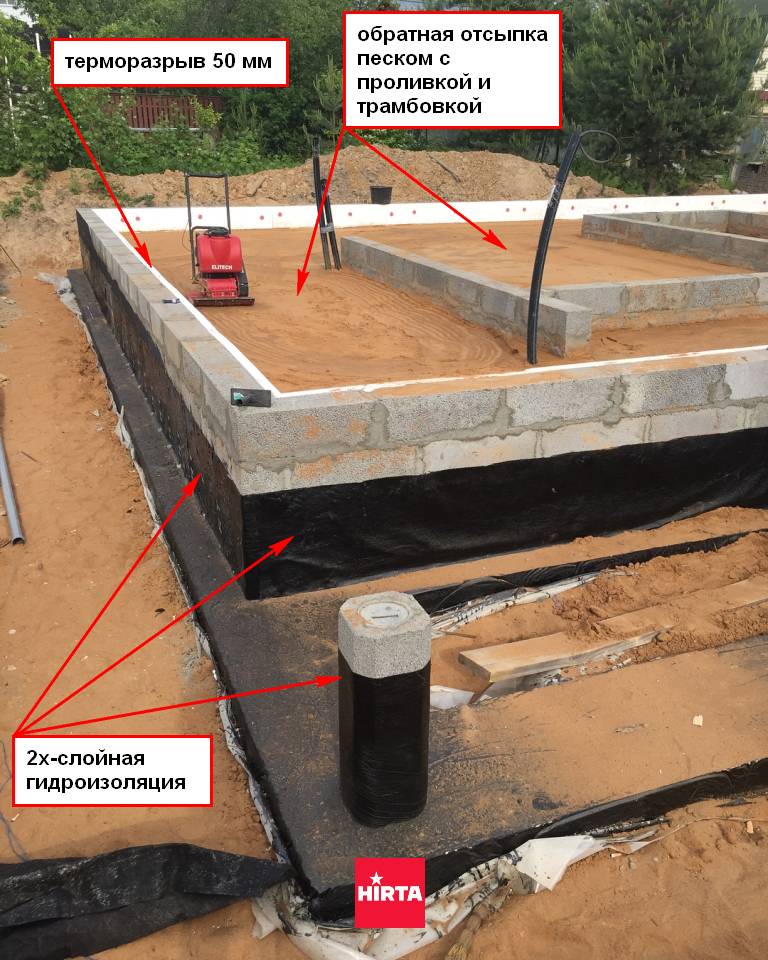

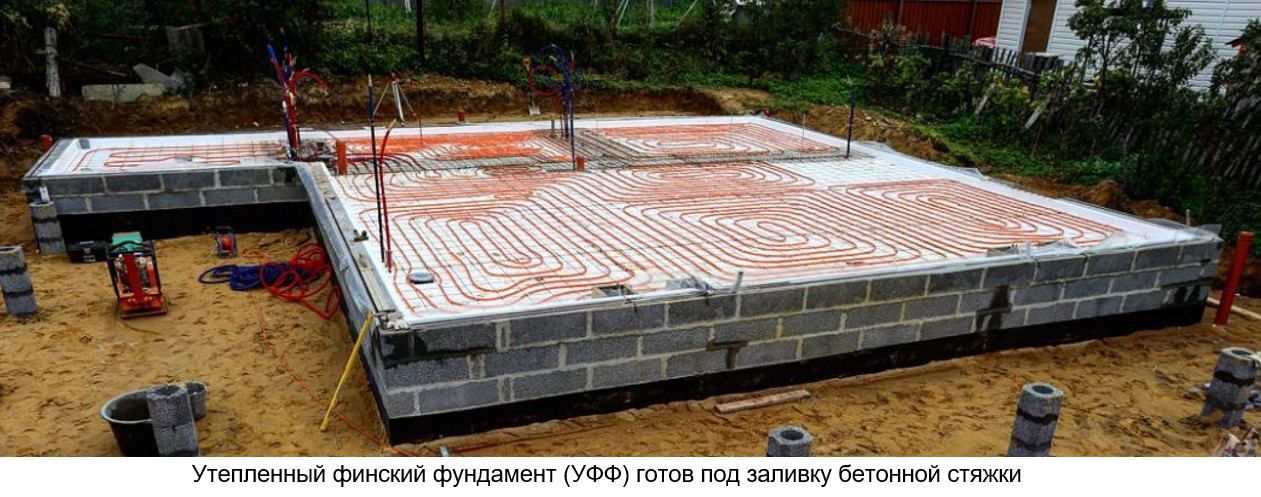

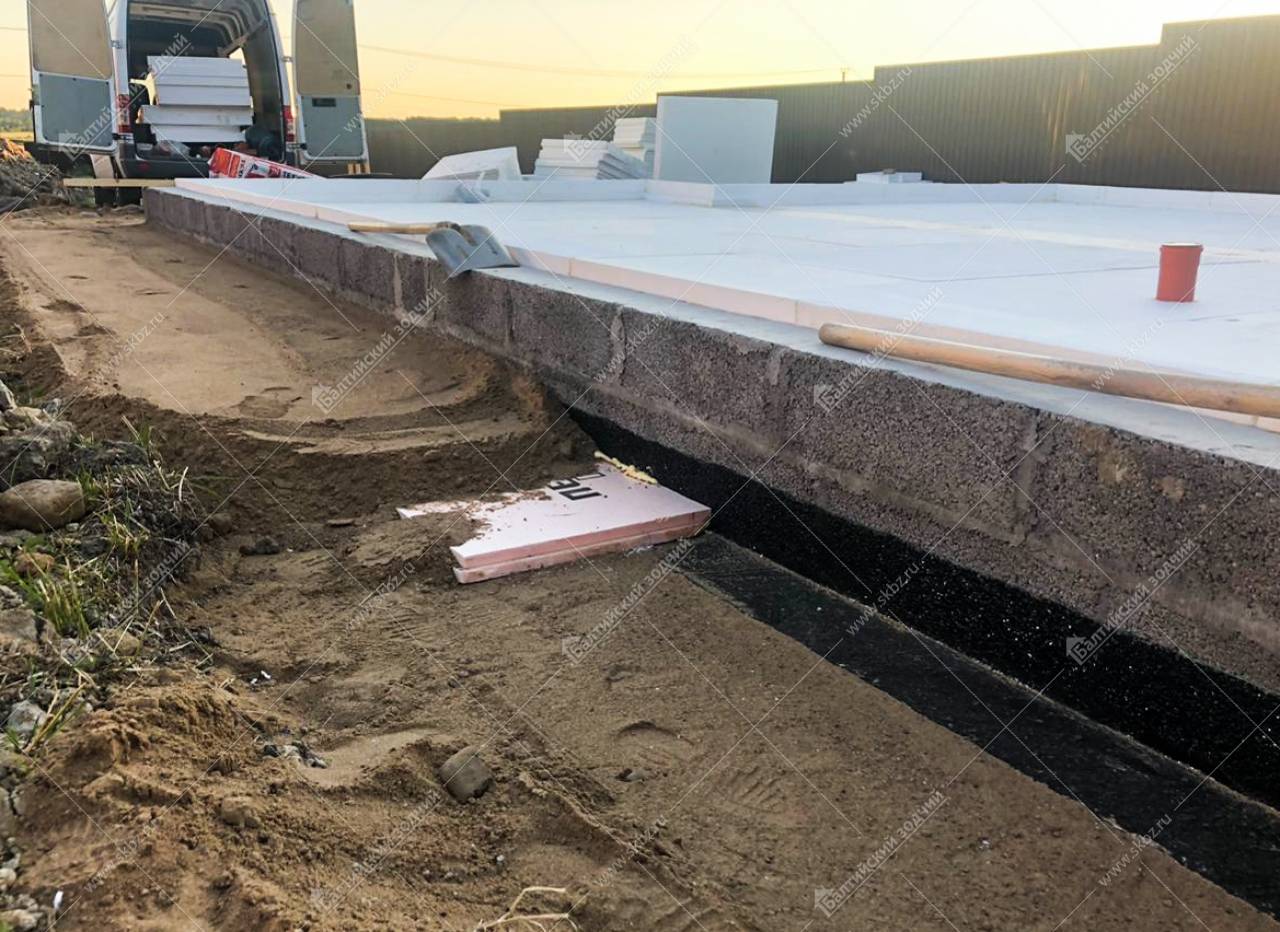

Как это сделано, наглядно демонстрируют следующие фотографии, взятые из темы «Финский фэн-шуй под СПб» пользователя портала с ником Tim1313.

Также интересен вариант строительства УФФ с использованием полнотелых пескоцементных блоков, которые использовал Дмитр173, решивший самостоятельно повторить финский фундамент.

Принципы утепления фундамента и основания

В данном Руководстве применяется несколько устаревший расчет теплоизоляции фундамента. Он основан на среднегодовой температуре наружного воздуха с учетом индекса мороза, в то время как более современные методики используют градусо-сутки отопительного периода. Тем не менее таким расчетом можно пользоваться.

Для утепления УШП основания используются специальные плиты

Для каждого варианта укладки теплоизоляционных плит предусмотрена отдельная таблица, в которой каждому показателю ИМ соответствуют значения параметров теплоизоляции. Для отапливаемых зданий параметры рассчитаны для таких величин:

• толщина вертикального утеплителя (см);
• ширина теплоизоляционной юбки (м);
• толщина горизонтальных плит утеплителя вдоль стен (см);
• длина участков горизонтального утеплителя по углам (м);
• толщина горизонтального утеплителя по углам (см).

Что касается неотапливаемых сооружений, то здесь величин только три: а) толщина горизонтального утеплителя; б) ширина горизонтального утеплителя; в) условная глубина промерзания непучинистого грунта.

Еще один показатель, который используется в расчетах – толщина грунтовой подушки. Для отапливаемых зданий она равняется 0,2 м, если в зимний период температура в помещении выше 17 ºС, если ниже, то – 0,4 м.

Толщина подушки (Н) в неотапливаемых зданиях определяется с помощью формулы:

df  – толщина промерзания грунта в регионе строительства, м;

d – глубина заложения плиты, м;

δh – толщина горизонтального утеплителя.

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Перед тем, как залить железобетонную смесь, строители создают так называемую подушку из гравия и песка, основная задача которой, правильное распределение нагрузки от дома. Такое основание считается самым надежным, если возведение дома проводится на территории, где грунт промерзает очень глубоко, а почва характеризуется нестабильностью.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Фундаментная плита под дом и ее виды

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Важно!

Минусы такого основания

1. Высокая стоимость. Цена УШП выше, чем у малозаглубленной ленты и плиты. Но если сложить стоимость фундамента другого типа, системы отопления, утеплителя, опалубки и ежемесячную плату за тепло, то шведская плита выйдет дешевле. Тратиться придется сразу, а для большинства это существенный недостаток.

2. Не подойдет для неровных участков. УШП проблематично строить на склоне, да и не целесообразно. Но плитный фундамент также имеет этот недостаток.

3. Нельзя обустроить подвал или высокий цоколь. Исторически сложилось, что русские избы на севере имеют большой подпол и высокий цоколь, но в случае с УШП такая конструкция невозможна, поэтому лучше выбрать другой тип фундамента.

4. Высокая квалификация. Необученная бригада вряд ли справится с обустройством шведской плиты. Если работы сделаны некачественно, то весь смысл УШП пропадает. Если вы никогда не занимались строительством, лучше заказать фундамент под ключ.

5. Нельзя отремонтировать коммуникации. Достать трубы из бетонной плиты невозможно, поэтому придется делать все на совесть, чтобы ломаться было нечему. Правда можно соорудить запасной трубопровод, но на это уйдут деньги и время.

Фундамент по технологии УШП — это не волшебное основание под любой дом, а эффективная система, которая работает, когда выполнены все условия. Решать, подойдет он вам или нет, нужно сопоставив плюсы и минусы в конкретном случае и рассчитав все нагрузки.

Технология монтажа

Делать УШП без проекта — пустая трата времени. Поэтому перед началом работ просчитайте нагрузку вашего дома, нарисуйте схему теплого пола, найдите поставщиков строительных материалов в вашем регионе.

1. Очищаем площадку от растительности и мусора.

2. Копаем яму, если ниже находится грунт с низкой несущей способность, например, торфяник, придется заменить его полностью. Укладываем в котлован геотекстиль.

3. Закладываем песчаную подушку толщиной 15‒20 см, смачиваем и трамбуем виброплитой послойно.

4. Обустраиваем кольцевую дренажную систему, проводим коммуникации (водопровод, канализация, заземление, электросеть).

5. Засыпаем гравий средней фракции, трамбуем.

6. Ставим боковую опалубку из экструдированного пенополистирола, укрепляем ее досками.

7. Укладываем пенополистирол под основание, минимальная толщина — 20 см. Для УШП обязательно наличие ребер жесткости по периметру и в месте, где будут несущие стены.

8. Собираем арматурный каркас, устанавливаем на поверхность ЭППС с помощью ПВХ фиксаторов.

9. Монтируем теплый пол, привязывая его к арматуре нейлоновыми хомутами. Перед бетонированием обязательно проверяем функционирование системы.

10. Заливаем бетон марки М200‒М250. Обычно толщина плиты — 10 см, а ребер жесткости — 20 см. Если соорудить конструкцию толще, бетон невозможно будет эффективно прогреть

Важно провести все работы за один раз. Чтобы уплотнить смесь, нужно применять электровиброуплотнитель. 11

Делаем утепленную отмостку, чтобы исключить морозное пучение грунта

11. Делаем утепленную отмостку, чтобы исключить морозное пучение грунта.

Расценки

Если вы заказываете работы под ключ, средняя цена за 1 м2 фундамента начинается от 8000 рублей и зависит от расположения вашего участка, опыта компании, производителей и размера постройки. Если площадь здания меньше 100 м2, стоимость монтажа фундамента по типу УШП начинается от 9500 рублей.

В цену входят:

• Материалы: песок, гравий, геотекстиль, трубы для дренажа, бетон, экструдированный пенополистирол, доски для поддержки опалубки, система теплого пола.
• Работы: котлован, укладка дренажа, теплого пола, коммуникаций, установка опалубки, бетонирование.

Расценки на шведскую плиту зависит от качества материалов. Застройщики сомневаются, выдержит ли экструдированный пенополистирол нагрузки от дома. Он выстоит, если приобретете его у нормального производителя. Найти хорошую продукцию на региональном строительном рынке — проблема, поэтому и появляются минусы, которых не существует.

В таблице представлены марки ЭППС, который может выдержать нагрузки от фундамента в течение 30‒50 лет. Цены актуальны на конец 2015 года. Эти утеплители испытывали, вся документация есть на сайтах производителей. Технониколь и Пеноплэкс — российские компании. Материалы части зарубежных фирм делают на территории нашей страны.
