Чем утеплить канализационную трубу своими руками

Особенности работ по утеплению труб

Пенополиэтиленовая теплоизоляция достаточно просто устанавливается на трубопровод любой сложности. Как правило, этот процесс проводится после завершения монтажа труб системы, так как утеплитель будет мешать производить стыковку. Для этого многими производителями на теплоизоляционных цилиндрах предусмотрены разрезы. Однако, продаются и цельные утеплители, их легко разрезать по всей длине самостоятельно с помощью обычного канцелярского ножа со сменным лезвием. Разрезанный самостоятельно цилиндр, надетый на трубу, придется зафиксировать в одном месте, сверху скрепив скотчем для труб.

Монтаж пенополиэтиленовой термоизоляции на тубы обычно не доставляет особых проблем

Перед установкой теплоизолятора на трубопровод потребуется произвести несложные подготовительные мероприятия:

• Поверхность трубы нужно очистить от строительных растворов и грязи, так как утеплитель должен плотно прилегать к ней.
• При утеплении металлических труб их предварительно очищают от ржавчины.

Когда подготовительные работы будут завершены, можно приступать к монтажу теплоизоляции. Для склеивания вспененного полиэтилена по разрезу, а также вначале и конце гильзы к трубе, используются следующие марки клея: «КВИК-БОНД», «88-НП», «Акрол контактный», «Неопрен 2136».

«Неопрен 2136» производится в виде спрея, поэтому работа с ним проходит очень аккуратно и быстро. Стыки между двумя отдельными утеплительными гильзами, дополнительно скрепляются скотчем, о котором упоминалось выше.

Изоляция примыкания труб на тройнике

Однако, нужно отметить, что склеивание теплоизоляции с помощью клея по всей длине производится не столь часто, обычно только в тех случаях, когда утепляется трубопровод, проходящий по улице.

Линию разреза можно по всей длине проклеить скотчем. Затем необходимо такую операцию провести и по линиям стыков соседних гильз.

Обычно достаточно простого соединения его краев и фиксации скотчем, главное, чтобы внутренний диаметр гильз идеально был подобран к размеру трубы. Ну а если торцевая кромка имеет самоклеящееся покрытие, то все вообще упрощается – снимается защитная пленка, а затем разрез надежно склеивается по всей длине.

При использовании клея стык после соединения кромок можно прихватить скобками с шагом примерно в 200 мм, до высыхания клея (время указано на упаковке). Затем скобы удаляются, и шов проклеивается скотчем. Таким же образом монтируется следующая гильза.

Материалы для наружных сливных сетей и их цены

Утеплители для наружной канализации, следует выбирать правильно, и цена в данном случае является немаловажным фактором

Важно понимать, что проложенное утепляющее покрытие в колодце или септике станет залогом надежности

Смотреть видео

Из наиболее популярных материалов для наружных сливных систем, можно выделить.

• Пенопласт. Он состоит из гранул небольшого размера. Этот вариант не требует дополнительной прокладки гидроизоляции. Производят данный стройматериал путем спекания гранул. Данный продукт очень удобен в работе, отличается экологической чистотой и служит длительное время.
• Минеральная вата. Он относится к традиционным вариантам, и характеризуется невысокой стоимостью. Тем не менее, для канализационной магистрали он не является предпочтительным. Минеральная вата с течением времени слеживается, плюс к этому, она имеет высокий показатель гидроскопичности. Утепление из промокшей минеральной ваты полностью теряет все необходимые защитные свойства.
• Вспененный полиэтилен. Этот способ утепления для наружной канализации характеризуется удобством монтажа. Также ему не страшна сырость, он в таких условиях, в отличие от предыдущего утеплителя, не потеряет свих свойств от намокания. Данный вид утеплителя в рулонах имеет небольшую толщину, поэтому на трубопроводы для качественной изоляции нужно наматывать много слоев. Купить вспененный полиэтилен можно в форме полотна или в виде уже готовых для использования чехлов различного объема.
• Керамзит. Данный способ является предпочтительным для наружного утепления. Им просто засыпают траншею, где расположена магистраль. Только керамзит разрешают применять в сухих углублениях, иначе его защитные свойства теряются.
• Фольгоизол. Производится в двух видах СРФ и ФГ. Данный строительный материал оснастили стеклотканью, которая склеена полиэтиленовой пленкой. При производстве фольгоизола используют алюминиевую или гофрированную фольгу и битумно-полимерный вяжущий слой. Особенностью данного вида является очень длительный срок использования в наружных коммуникациях.
• Вспененный синтетический каучук. Это гибкий утеплитель с закрытыми порами. В продажу поступает в виде листов и труб. Трубчатые оболочки можно использовать для трубопроводов любого объема. В последнее время популярность вспененного синтетического каучука снизилась.
• Пенополистирол. Изготовляется из суспензионного полистирола. В процессе производства получается вспененный материал, состоящий из гранул, надежно спаянных между собой. Преимущество материала заключается в его высокой жесткости.
• Пеноплекс. Это вспененный вид, который состоит из большого количества гранул. Этот вариант называют самым подходящим, потому, что пеноплекс способен перенести большие механические нагрузки. Данное свойство в сложившейся ситуации становиться очень важным. К сказанному следует дополнить, что пеноплекс, как вариант для сливных магистралей в грунте, можно применять в условиях высокой влажности.
• Изопон. Чаще всего используется как теплоизоляция при прокладке бытовых и промышленных систем. Его главное достоинство заключается в прочности, устойчивости к влаге. Укладка изопона выполняется очень быстро.
• Пенополиуретан. Особенность этого вида – это монтаж с применением спецустановки, а это стоит немалых денег.
• Экструдированный полистирол. Имеет ячеистую структуру. Идеально подходит для утепления магистрали, которая в процессе эксплуатации подвергается серьезным нагрузкам.
• Базальт. Производится из базальтовых волокон, которые прошиваются стеклолиниями.
• Стекловата. Отличается высокой плотностью. Зачастую его используют для утепления металлопластиковой канализационной трубы. В процессе теплоизоляции нужно применить дополнительные изоляторы, которые защитить утеплитель от негативных факторов внешней среды.

Также на рынке представлены другие теплоизоляционные материалы, которые имеют определенные отличия. Так, популярным вариантом считается утеплитель, который имеет фольгированный слой. Этот слой отражает тепловую энергию, что позволяет повысить эффективность утепления.

Говоря о вариантах для сливной магистрали в земле, необходимо отметить их доступную стоимость.

Точную цену можно уточнить у менеджеров при заказе. Также при заказе можно получить полную информацию о выбранном продукте и о его характеристиках.

Материалы для утепления

Современный рынок предлагает разнообразные материалы для утепления труб канализации. Рассмотрим, какие из них используют чаще других:

• Стекловата. Раньше являлась чуть ли не единственным материалом для утепления труб в грунте. Но сейчас она применяется очень редко, т.к. требует дополнительного использования гидроизоляторов, а эффективность такого утепления не достаточно высокая.
• Базальтовый утеплитель. Имеет высокую степень изоляции и простой способ монтажа. Недостаток – высокая цена.
• Пенополистирол. Является в наше время самым востребованным теплоизоляционным материалом, что объясняется сочетанием бюджетной цены, хороших эксплуатационных качеств и просты в монтаже.
• Пенополиуретан, как и пенополистирол, довольно хорошо сохраняет тепло, а выпускается он в виде скорлупы, которой укрывают трубы. Иногда канализационные трубы выпускаются уже утепленными, т.е. изначально находятся в оболочке из этого материала. Данный факт значительно облегчает и ускоряет монтаж наружной системы канализации.
• Пеноизол. Технология теплоизоляции с использованием пеноизола позволяет полностью изолировать трубопроводную систему как от низкой температуры, так и от находящейся в почве влаги. Выполняется она с помощью специального оборудования, где пеноизол представлен в жидком виде.
• Вспененный полиэтилен. Является широко распространенным утеплителем. С его помощью можно быстро и качественно утеплить трубы в домашних условиях своими руками.

Стекловата, базальтовый утеплитель, пенополистирол, пенополиуретан, пеноизол, вспененный полиэтилен

Основные задачи теплоизоляции трубопроводов

На основании строительных нормативов, при монтаже любого трубопровода рекомендуется использование утеплителя, который подходит для определенного вида коммуникаций. Эти документы также регулируют толщину теплоизоляции трубопроводов отопления. Изолирующие материалы выпускаются в готовом виде, удобном для применения:

• цилиндры, полуцилиндры;
• обмотка;
• пленка;
• изолирующая краска;
• напыляемый утеплитель.

Термоизоляционные материалы последнего поколения сводят к минимуму потери тепла в теплоносителе, повышают КПД трубопровода. Удобные формы выпуска утеплителей облегчают монтаж теплоизоляции трубопроводов.

Все коммуникации при монтаже важно грамотно прокладывать и изолировать, исключая «мостики холода» и незащищенные участки. Некоторые фрагменты трубопровода требуют двойной или тройной защиты различными изолирующими материалами, особенно в местах сочленения

Основные ошибки, ведущие к теплопотерям или перемерзанию трубопровода:

• незнание технологии монтажа;
• неверный расчет слоя теплоизоляции трубопроводов;
• неверный выбор материала для утепления.

При выборе изолирующего материала следует учитывать его свойства, толщину, а также диаметр труб, которые планируется утеплять

У каждого термоизолирующего материала есть свои достоинства и недостатки. Одна трубная изоляция имеет более длительный срок эксплуатации, другая менее защищена от влаги, поэтому нередко их сочетают для больше эффективности. Важнейшие задачи, которые помогает решить грамотный монтаж теплоизоляции трубопроводов:

• механическая защита труб от деформаций и коррозии;
• повышение КПД при транспортировке теплоносителя;
• снижение теплопотерь;
• увеличение срока бесперебойной эксплуатации труб, не требующей ремонта;
• минимизация теплообмена с внешней средой;
• защита от перепадов температур и влаги.

Выбирая материалы для теплоизоляции трубопроводов, важно учитывать их параметры:

• стойкость к химреактивам, механическому воздействию;
• показатели теплопроводности изоляции;
• сопротивляемость повышенным температурным нагрузкам;
• влагостойкость, паропроницаемость;
• сохранение целостности покрытия при сжатии, растяжении, повышенной нагрузке;
• огнеупорные свойства.

Трубы, проложенные в неотапливаемых помещениях и по улице, нужно утеплять самым толстым материалом с влагозащитным слоем

На некоторых участках трубопровода можно использовать альтернативу дорогостоящей «скорлупе». Если остались широкие канализационные или пластиковые трубы, то их можно разрезать вдоль, чтобы оборачивать ими металлические. Промежуточное пространство заполняйте остатками минваты или монтажной пеной (через просветленные отверстия). Наружный слой должен быть хорошо закреплен строительным скотчем или другой надежной обмоткой, лучше фольгированной.

Назвать какой-либо один универсальный утеплитель невозможно, поскольку строительный рынок предлагает разные теплоизоляционные материалы для трубопроводов с массой преимуществ. На российском рынке можно встретить импортные и отечественные термоизолирующие материалы известных брендов:

• Knauf;
• Ursa;
• Isover.

Изоляция этих фирм считается наиболее практичной и эффективной.

Этапы монтажа теплоизоляции своими руками

В зависимости от выбранного метода процесс теплоизоляции проходит одновременно с монтажом трубопровода или после его укладки. Работа начинается с подготовки траншеи глубиной от 50 см и больше. Прежде чем утеплить пластиковые трубы канализации в земле, необходимо насыпать подушку из песка. Технология укладки утеплителя зависит от его формы. Изделия можно разделить на несколько группы:

• Рулонные – минеральная вата в матах монтируется в несколько этапов. Предварительно труба обклеивается витками скотча по спирали. Далее она оборачивается утеплителем, соседние полотна укладываются с нахлестом 15-20 см. Сверху вата скрепляется хомутами и скотчем. Специалисты рекомендуют закрыть утеплитель рубероидом для гидроизоляции.
• Скорлупа – жесткие составные части имеют замки для фиксации, но для герметичности места стыков промазывают клеем. Если требуется разъемное соединение, для скрепления деталей используют подручные материалы – проволоку, металлические ленты. Изделия с покрытием из алюминиевой фольги проклеивают фольгированным скотчем.
• Цилиндры из минеральной ваты имеют продольный разрез для надевания на трубу. При укладывании базальтовой или стеклянной ваты составные части плотно прижимаются друг к другу. Закрепляются цилиндры пластиковыми или металлическими хомутами. Если утеплитель с внешней стороны покрыт фольгой, используют алюминиевый скотч.

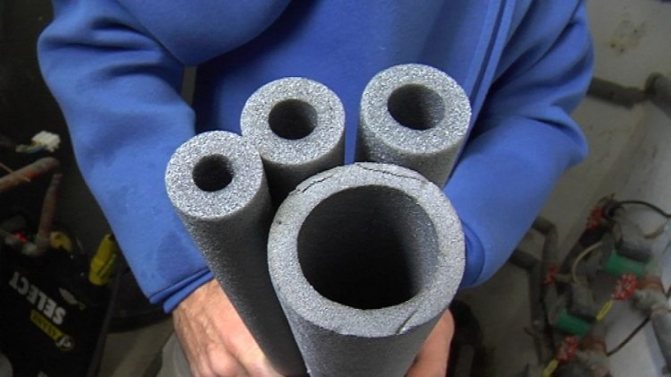

• Цилиндры из вспененного полиэтилена надеваются после окончательного монтажа канализации. Они могут быть с разрезом и без. Во втором случае материал режут самостоятельно. Все стыки утеплителя нужно проклеивать строительным скотчем. Цилиндры из каучука имеют в месте разреза клейкие полосы, закрытые бумагой. После монтажа полоски удаляют, края утеплителя сжимают друг с другом.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Монтаж цилиндровой изоляции для труб

Общей инструкции по монтажу теплоизоляции труб в виде цилиндрических кожухов нет. Каждый материал предполагает свои особенности работы. При этом можно выделить ряд общих правил. Они закреплены в действующем СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Общие правила и рекомендации к работе

Укладку цилиндровой изоляции на трубы водопровода можно выполнять как до их сборки, так и после. Однако специалисты настаивают на втором варианте, так как систему водоснабжения нужно проверить на наличие протечек.

Обратите внимание: на отдельные трубы утеплитель просто надевают сверху, как чехол. Если трубопровод собран, на сегментах теплоизоляции делают продольный разрез и оборачивают ими коммуникации

Если трубы старые, их очищают от грязи и ржавчины, а затем покрывают антикоррозийными составами. Цилиндровые сегменты подбирают и укладывают вплотную к коммуникациям. Они не должны болтаться, оставляя воздушную прослойку. Крепление изоляции начинают от фланцевых соединений таким образом, чтобы швы не образовывали прямую линию (шов вразбежку).

Фиксацию утеплителей выполняют бандажами, сделанными из алюминиевых полос или окрашенной упаковочной ленты. Альтернатива им – нержавеющая стальная проволока диаметром не менее 2 мм. Для жестких кожухов используют термостойкий клей или мастику. Для утепления отводов, тройников продают соответствующие изолирующие элементы (фасонные). Также их можно вырезать из основных сегментов с помощью стусла. Все стыки изолируют и фиксируют хомутами.

Особенности монтажа некоторых материалов

При укладке пенопластовой скорлупы на трубы большого диаметра может понадобится не два полуцилиндра, а большее количество сегментов. В этом случае обеспечивают дополнительную изоляцию и фиксацию кожуха. Для этого можно сделать следующее:

• проклеить стыки сегментов фольгированным скотчем;
• добавить хомуты по длине трубопровода;
• проклеить замковое соединение сегментов.

Дополнительная защита цилиндровой теплоизоляции из пенополистирола – ее обмотка полиэтиленом.

Для работы со вспененным каучуком (например, K-FLEX) понадобится специальный клей. Его наносят жесткой коротковорсовой кистью равномерным слоем. Затем утеплитель плотно прижимают к трубе, не растягивая. Система водоснабжения при этом должна быть отключена. Подачу воды начинают не ранее, чем через 36 часов после завершения работ.

Укладка нагревательного кабеля поверх трубы

Монтаж нагревательного кабеля поверх трубы выполняют следующим образом:

1. По всей длине трубы спиралью наматывают фольгированный скотч.
2. Укладывают по подготовленной спирали кабель. При этом строго придерживаются границ фольгированного материала.
3. Поверх кабеля также прокладывают фиксирующий слой фольгированного скотча.
4. Оборачивают трубу теплоизоляционным материалом, зафиксировав его сантехническим скотчем.

Ту часть трубопровода, которая расположена над землей, дополнительно обматывают полиэтиленовой пленкой.

Таким образом, выбор утеплителей для водопроводных труб зависит от места их прокладки, диаметра и финансовых возможностей. Грамотно подобранный материал и правильное выполнение монтажных работ – залог надежной работы системы водоснабжения в любое время года.

https://youtube.com/watch?v=jM9wcTfzqjE

Выбираем утеплитель

Попробуем разобраться, какой утеплитель для наружных канализационных труб выбрать.

Проведём небольшой сравнительный анализ двух наиболее популярных вариантов теплоизолирующих материалов: минеральной ваты и пенопласта:

Минеральная вата	Пенопласт
В состав входит фенолформальдегидная смола, неблагоприятная для здоровья человека.	Экологически безопасен.
Недолговечна.	Долговечен.
Под действием механических нагрузок «усаживается», что может привести к появлению на трубах «мостиков холода».	Сохраняет постоянные размеры в процессе эксплуатации.
Достаточно высокий показатель влагопоглощения. Требуется дополнительная изоляция. Нельзя использовать в условиях высокой влажности.	Не поглощает воду. Можно работать при любом уровне влажности.

Утепление труб минеральной ватой требует обязательного использования дополнительного гидроизолирующего материала

Как утеплитель, минеральная вата может с успехом использоваться при соблюдении определённых требований безопасности при работе с ней, в сухих условиях и с обязательным добавочным гидроизоляционным слоем. Однако пенопластовая теплозащита благодаря своим отличным эксплуатационным характеристикам в современных реалиях вытесняет её из практики.

Пенопласт

Современный утеплитель для труб канализации – скорлупа из пенопласта. Она состоит из двух или даже трёх частей, по бокам которых расположены замки, оснащенные простым устройством для закрепления. Подобранные по диаметру трубы скорлупы просто надеваются на неё и защёлкиваются.

Не забывайте при надевании скорлупы предусматривать нахлёсты. Накладка их по длине друг относительно друга должно составлять не менее 20 см.

Срок службы пенопластовых скорлуп – более 50 лет. Использовать их можно в любых климатических поясах.

Пенопластовая скорлупа – эффективна в применении и проста в монтаже

Пенополистирол

Данный материал можно охарактеризовать следующим образом:

• Отличная тепловая защита обеспечивается для труб, расположенных как в земле, так и на поверхности.
• Для потребителя важна доступная цена теплоизолирующего материала.
• Защиту из пенополистирола можно использовать многократно.
• Эластичность материала за счёт пористой структуры делает возможным проводить работы не только на прямолинейных участках трубопровода, но и на изгибах.
• Пенополистирольные скорлупы монтируются довольно просто:
  1. две половинки необходимого диаметра, из которых в собранном виде получается «кожух» для трубы, совмещаются вокруг неё;
  2. скрепляется покрытие дополнительно строительным скотчем.
• Монтаж такой тепловой скорлупы можно без труда осуществить своими руками.

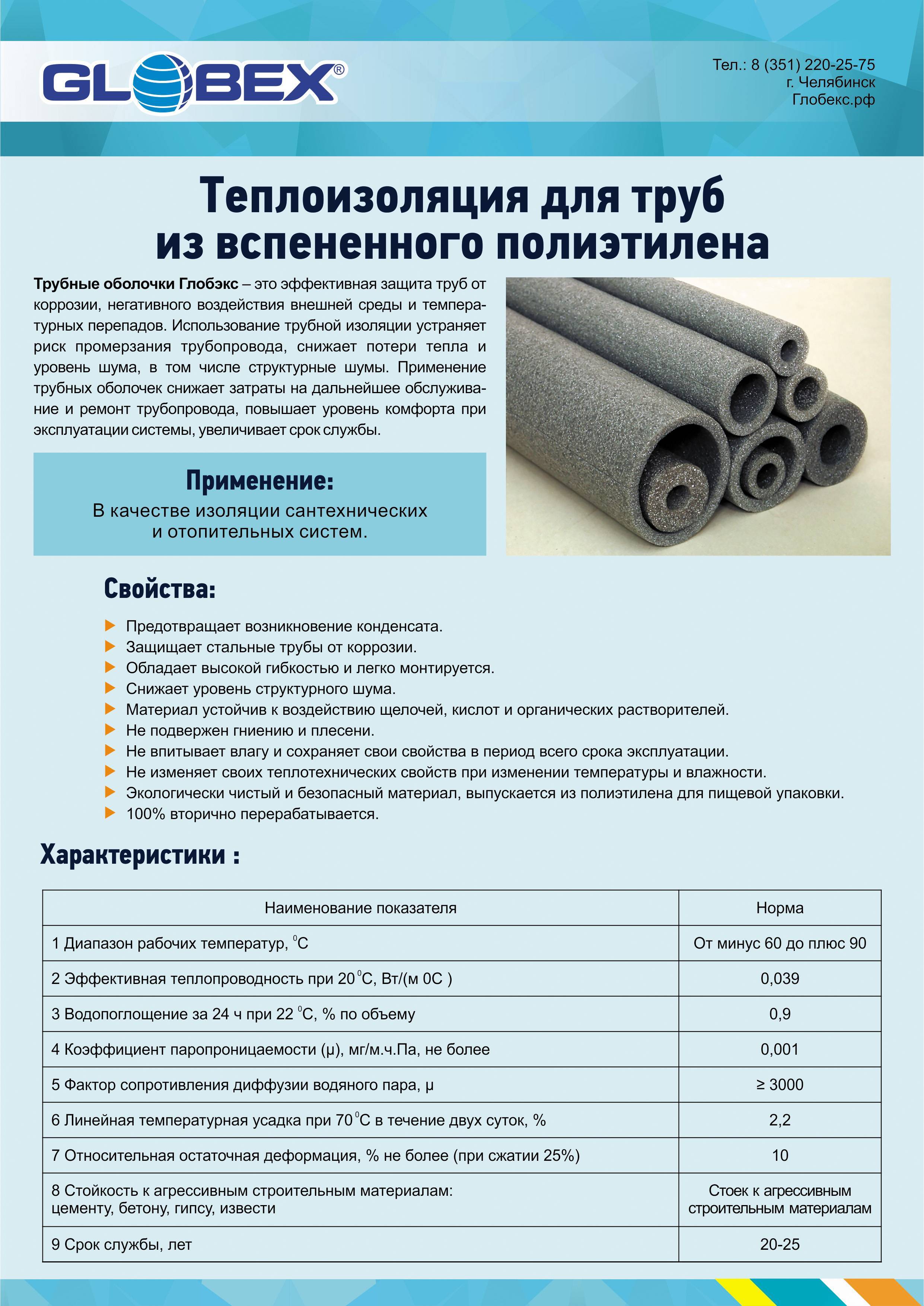

Вспененный полиэтилен

Современные утеплители: пенополистирол и вспененный полиэтилен

Теплоизолирующие свойства этого материала обеспечивает его своеобразная структура – воздушные пузырьки в полиэтиленовой оболочке. Вспененному полиэтилену присущи следующие эксплуатационные и прочие свойства:

• хорошее удерживание тепла;
• обеспечение защиты от конденсата и запотевания;
• стойкость к механическим повреждениям;
• неподверженность воздействию масла, бензина, цемента, извести;
• высокая эластичность и гибкость;
• долговечность;
• сохранение характеристик в течение всего срока эксплуатации;
• экологическая безопасность.

Толщина защитного покрытия из вспененного полиэтилена варьируется в зависимости от внешнего диаметра труб (7–114 мм), изготовленных из стали, меди или пластика, и может быть от 6 до 20 мм.

Теплоизоляция канализационных труб большого диаметра, соединительных деталей и труб, имеющих некруглое сечение, производится с использованием листов вспененного полиэтилена с покрытием из фольги.

Для скрепления изоляции используются скобы, клей или армированная клеящая лента.

Вспененный каучук

Этот гибкий синтетический материал обеспечивает высокое качество и эффективность изоляции за счёт своих свойств:

• хорошая эластичность;
• невысокая теплопроводность;
• устойчивость к поглощению влаги;
• долговечность;
• стойкость к огню;
• способность работать в большом диапазоне температур: от –200 °C до +175 °C;
• хорошее шумопоглощение;
• экологичность;
• нетоксичность;
• экономичность.

Монтаж утеплителя из синтетического каучука возможен на трубах любого типа (стальных, пластиковых, медных). Внешний диаметр утепляемых труб (6–160 мм) определяет толщину слоя материала: 6–32 мм.

Каучук обладает всеми необходимыми утеплителю преимуществами

Утепление трубы канализации в грунте с помощью электрокабеля

По мнению экспертов, это самый эффективный способ предотвращения выхода из строя трубопровода наружной канализации для тех регионов, где зимой на улице температура часто опускается ниже отметки -15˚С. Монтаж системы обогрева достаточно прост: кабель укрепляется поверх трубы или пропускается внутри неё. К сети он подключается через автоматический выключатель и устройство защитного отключения.

Для достижения необходимого эффекта, снаружи кабель можно прокладывать одной либо несколькими нитями, по спирали или волнистой линией. Фиксируется электрокабель с помощью алюминиевого скотча. Всю эту конструкцию в обязательном порядке необходимо покрыть слоем теплоизоляции, особенно если она будет прокладываться в земле.

Схема укладки электрического кабеля для обогрева канализационных труб

Сегодня на рынке присутствуют два вида греющего электрокабеля: обычный (резистивный) и саморегулирующийся. Хоть первый вариант дешевле, его эксплуатация вызывает высокие расходы электроэнергии. Поэтому даже зная, как утеплить в частном доме канализацию с помощью резистивного греющего кабеля, следует задуматься о том, не лягут ли предъявляемые к оплате счета за «свет» тяжким бременем на семейный бюджет.

Схема устройства саморегулирующегося кабеля для подогрева труб

На этом фоне саморегулирующийся кабель выгодно отличается существенно меньшим уровнем потребления электроэнергии. Он обогревает лишь те участки трубопровода, температура которых стала меньше определённого минимального значения. После того, как этот параметр вернётся в рабочий диапазон, конкретный сегмент кабеля перестанет потреблять электричество.

Области применения утеплителей вспененного полиэтилена

В связи с тем, что все трубы, производимые для бытовых инженерных коммуникаций, изготавливаются из материалов, имеющих высокую теплопроводность, таких как сталь, стеклопластик и полимеры, их промерзание происходит достаточно быстро. Поэтому их утепление просто необходимо.

Жидкость, находящаяся в неутепленных трубах, при замерзании и переходе в твердое агрегатное состояние не только способна создать в канале пробку, которая замедлит или полностью остановит поток.  Все может быть и гораздо хуже – расширение льда обладает таким потенциалом «мощности», что даже толстые металлические стенки не выдерживают – трескаются или лопаются.

Вода при замерзании значительно расширяется в объеме, что часто приводит к деформации и прорыву труб

Большинство аварий на центральных трубопроводах происходит именно по причине недостаточности термоизоляции. Поэтому, учитывая чужие ошибки, не стоит экономить на этом материале, чтобы не заплатить гораздо большую сумму на восстановление поврежденных или даже полностью вышедших из строя систем.

Даже если трубопроводы заглублены ниже уровня промерзания грунта, термоизоляция все равно нужна – чтобы не допустить ненужных тепловых потерь

Магистрали, прокладываемые в траншеях, вырытых в земле, обычно монтируются ниже уровня промерзания грунта. Однако, трубопроводы горячего водоснабжения и отопления, проводимые таким способом, также требуют эффективной термоизоляции, которая будет препятствовать потерям тепла транспортируемого теплоносителя или горячей воды, что позволяет максимально сохранять их температуру на всех этапах доставки потребителю. В этих же целях и аналогичным образом утепляют трубы подачи и обратки в котельной, если она расположена в отдельном неотапливаемом помещении, а также на участках их прохода через другие «холодные» комнаты.

Практически все материалы, используемые для теплоизоляции, обладают также и звукоизоляционными качествами, поэтому их достаточно часто используют для подавления шума, который производит вода, проходя по трубам в жилых помещениях.

Не обходится без установки термоизоляции и монтаж систем кондиционирования

Необходим утеплитель и для труб систем кондиционирования и холодного водоснабжения. В этих случаях он предназначается для предотвращения обильного образования конденсата, который может появиться из-за перепадов температур между трубами и воздухом, что неизбежно приведет к преждевременному износу системы или разрушению соединительных узлов. Теплоизоляционный же материал нивелирует это явление, продлевая срок безаварийной эксплуатации не только самих труб, но и приборов, к которым они подключены.
